拆机腕带式电子血压仪

今天突发奇想把家里因未知原因损坏的腕带电子血压仪拆开看看内部构造原理。

1、开始拆解：卸掉螺丝

主要靠两个螺丝固定，其余部分类似卡扣设计，需要三角片划开（类似笔记本后壳固定原理）。

2、内部图片

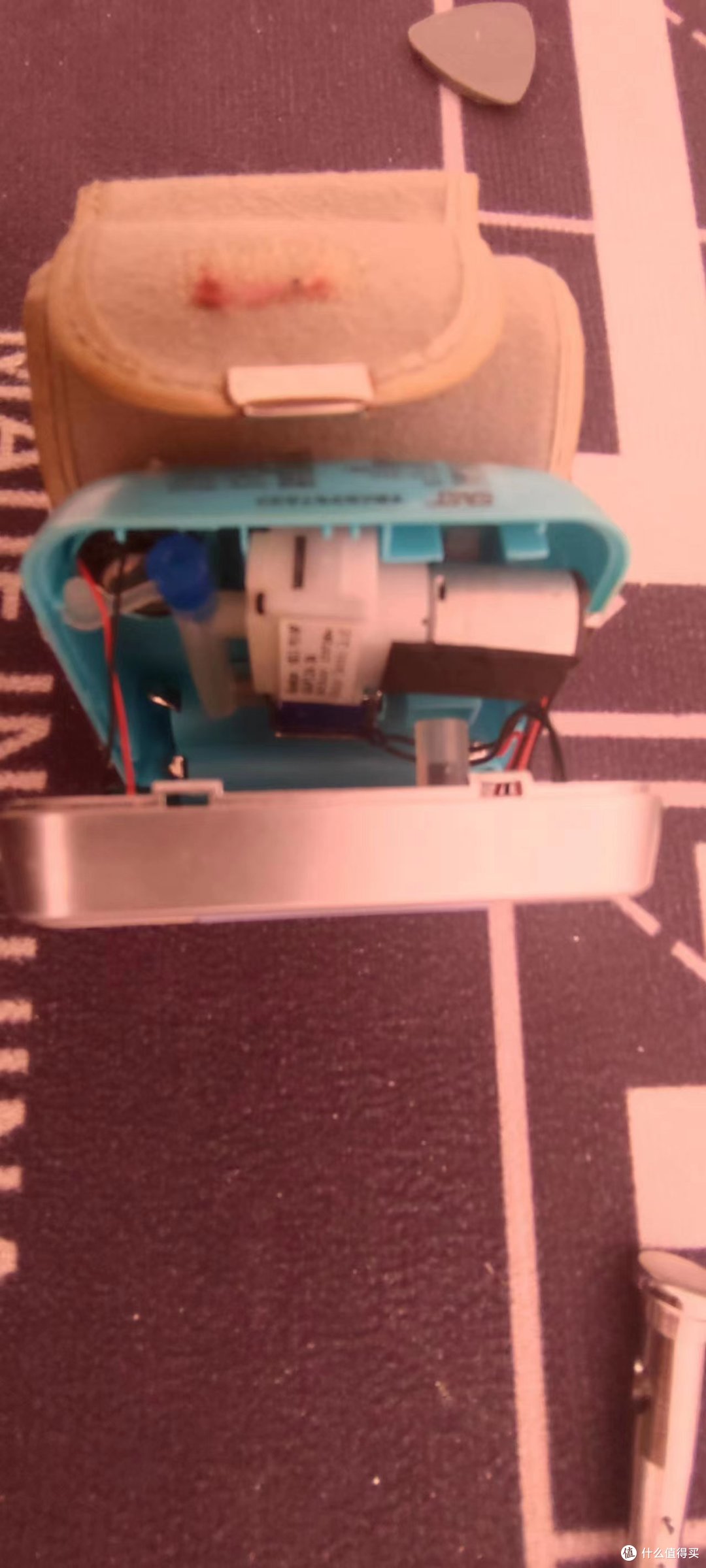

后壳

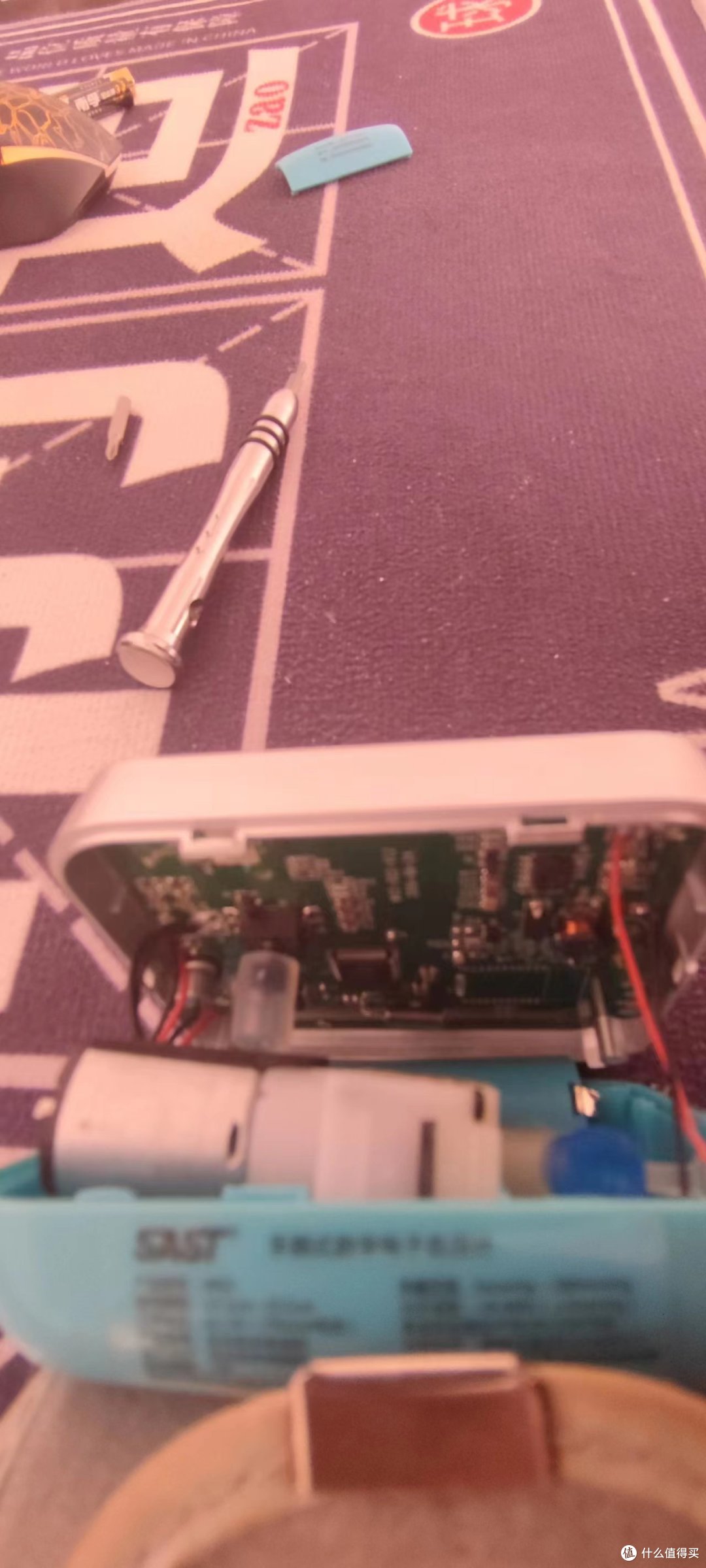

面板

3、内部大致示意图

①为传感器，②为进气马达，③气阀。

主要工作原理是：③气阀通过②马达运行对气囊气体进行抽放操作，①通过对气囊气体的检测反馈给电路板显示到屏幕上。

目前可查询到腕带式电子血压仪原理：示波法电子血压计手表

血压间接测量法中，分为听诊法（Auscultatorymethod）和示波法（Oscillometricmethod）。电子血压计采用的是示波法。

示波法测量血压的过程与柯氏音法是一致的。都是将袖带加压至阻断肱动脉血流，然后缓慢减压，其间手臂中会传出声音及压力小脉冲。

柯氏音法是靠人工识别手臂中传出的声音，并判读出收缩压和舒张压。

而示波法则是靠仪器识别从手臂中传到袖带中的小脉冲，并加以差别，从而得出血压值。

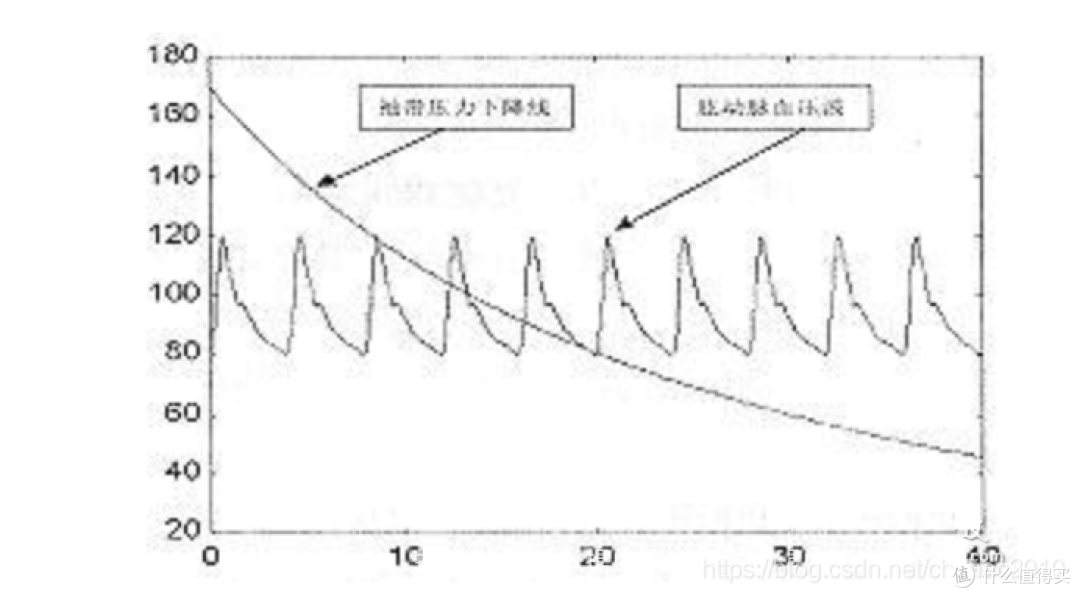

可查询到原理图

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
