48V转5V/3.3V降压芯片,大电流持续输出需优先选用DC-DC

48V转5V/3.3V，说说我踩过的坑

48V母线在通信、POE、工业控制、储能这些行业里基本是标配了。但把48V降到5V或者3.3V给MCU和传感器供电，这里面的坑比24V系统多得多。压差太大了，48V到3.3V差了44.7V，比24V系统还翻了一倍，热管理和效率稍有不慎就会出问题。

再加上48V系统里经常会有热插拔、感性负载切换这些情况，母线电压尖峰冲到60V甚至80V都是有可能的。所以选芯片的时候，耐压裕量一定要留够，别卡在极限值上用。

先说LDO。48V直降小电流的场景，PW8600这颗可以用。固定输出3.3V和5V两种，输入能扛到70V（耐压80V），静态电流只有1.8μA，PSRR在100Hz处大概80dB。但别被参数忽悠了，这颗芯片在48V输入时输出电流只有15mA左右，电流再大就扛不住了。发热算下来：(48V-3.3V)×0.015A≈0.7W，SOT-23封装还行，但也就这样了。超过十几毫安的场景，还是老老实实上DC-DC吧。

DC-DC这块，平芯微有几颗高压异步降压的芯片可以选，都是外置肖特基二极管续流的方案。48V这种超大压差的场景，异步架构其实挺合适的，结构简单、成本低，高压工艺也成熟。想再抠一点效率的话，选低VF的肖特基（比如SS310、SS28）能把续流损耗压下来。

具体型号我分着说。

PW2312B，SOT-23-6L封装，输入5.5V到60V，输出0.6A，开关频率550kHz，效率大概90%。这颗算是体积最小的选择了，空间被卡得很死的传感器模组或者IoT终端可以优先考虑。BOM也简单，电感、输入输出电容、分压电阻、一颗肖特基二极管就齐活了。48V系统里二极管建议用SS28（2A/80V）或者SS310（3A/100V），耐压留点余量。

PW2815，SOP8-EP封装（带散热焊盘），输入4.5V到80V，输出1.5A，频率480kHz，效率约90%。这颗的耐压余量很充足，80V的耐压对付48V母线的尖峰基本不慌。关断电流小于1μA，低功耗场景也能用。建议在输入端加一颗TVS管，比如SMBJ58A，再配个π型滤波，工业现场的干扰基本能扛住。

PW2153，SOP-8/ESOP-8封装，输入8V到150V，输出能到3A（持续），开关频率140kHz。这颗是 currents 比较大的场合用的，比如工业控制器、通信网关这些。140kHz的频率在纹波和电感体积之间取了个平衡，不算高频但也不至于用电感太大的。耐压150V，48V系统的任何浪涌它都懒得理。

关于输入端的保护，48V系统的浪涌和尖峰比24V猛多了。虽然PW2815和PW2153耐压都有80V以上，PW2312B也有60V，但别裸奔。芯片输入端至少放一颗≥10μF/100V的陶瓷电容（X5R/X7R），再加一颗100μF/100V的低ESR电解电容，能压住线缆电感引起的振铃。热插拔或者感性负载的场合，前端TVS管（SMBJ58A或SMBJ64A）强烈建议加上，别省这个钱。

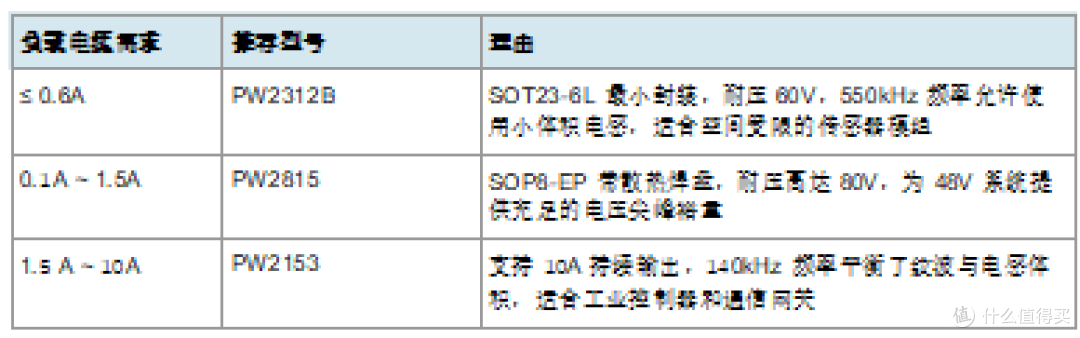

选型这块，说几个实际搭配：

空间极小、电流不到0.6A的，PW2312B单级直出，简单省事，单层PCB都能布下。

电流0.1A到1.5A的工业控制器，PW2815比较合适，耐压裕量足，带散热焊盘，长时间工作也稳。

要同时出5V和3.3V、后端对噪声敏感的，可以用PW2815降到5V，后面再跟PW8600稳到3.3V。但注意PW8600的电流限制，别超了。

电流1.5A到10A的大功率负载，只有PW2153能顶得住，没别的选择。

超低功耗待机、电流十几毫安以下的，PW8600直接上，1.8μA的静态电流基本等于没耗电。但持续大电流的话要算结温，必要时铺点散热铜皮，或者直接换DC-DC方案。
