好物志 篇五:54元ZTE小主机的升级空间探讨和散热硬改
我最近花108元购买了两台ZTE小主机,并给其安装openwrt,改造为家用服务器,各种表现还不错,感兴趣的小伙伴可以点击下图链接,查看折腾详情。
这几天,我拆下了小主机的外壳,仔细查看其内部构造。
由于小主机采用全塑料外壳,所以在拆外壳时一定要小心,否则容易拆坏塑料外壳。以下是拆解步骤:
1. 卸下小主机底部和网口下面的两颗螺丝;
2. 通过镂空的外壳看小主机的内部,识别主板的安装方位,安装主板的那面塑料外壳是无法打开的,未安装主板的镂空塑料外壳才能被撬开。
3. 将塑料撬片插入镂空塑料外壳的缝隙中,并向外撬动,沿着四周划开;
4. 如果听到清脆的响声,并伴随着外壳松动,就说明外壳被成功取下;
估计小主机之前一直在学校使用,开机时间不长,使用强度不大,并且还有寒暑假。
所以,我在打开小主机外壳后,发现内部几乎没有灰尘,很干净。
主板上有四颗固定螺丝,卸下这些螺丝后,再拿下I/O挡板,就能取出小主机的主板。
主板上大块黑色金属散热片下方覆盖着的就是CPU和内存颗粒,旁边有两颗供电电感。
USB接口附近有一颗螃蟹的RTL8111F千兆网口芯片,还有一个网络变压器。
另外,可以看到主板上有多处空焊盘,并且空焊盘附近缺了些电容和三极管,估计这些空焊盘和元件是预留给无线芯片的。

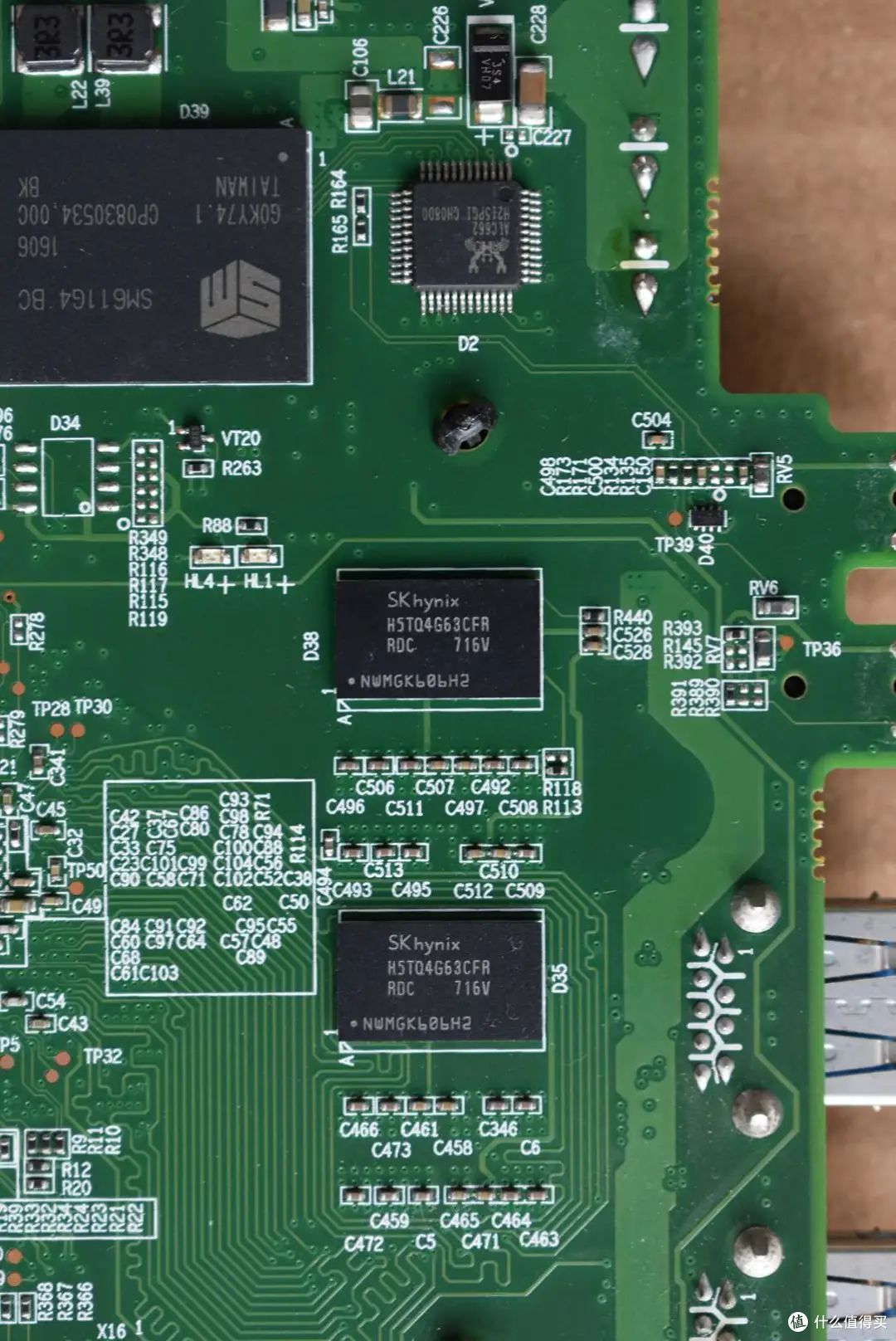

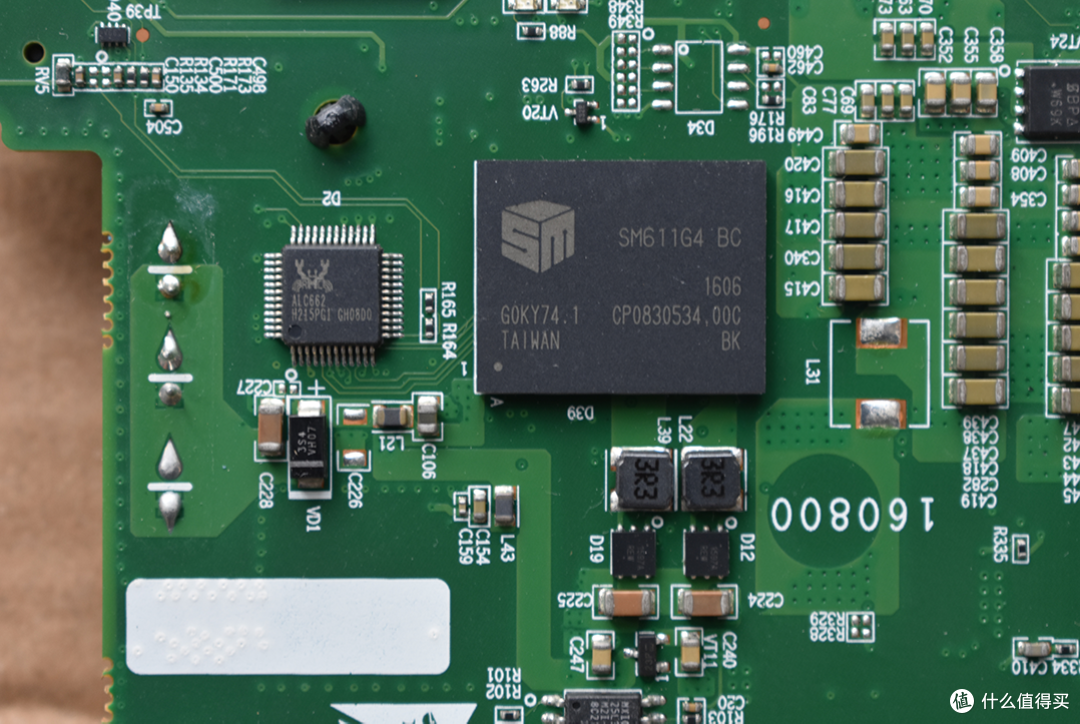

将主板翻过来,可以看到板载SSD颗粒,上面的丝印写着产品编号,台湾生产。旁边有两颗海力士的内存颗粒,从丝印上看,应该是单颗512MB的ddr3内存颗粒,主板正面还有两颗内存颗粒被覆盖在散热片下方。

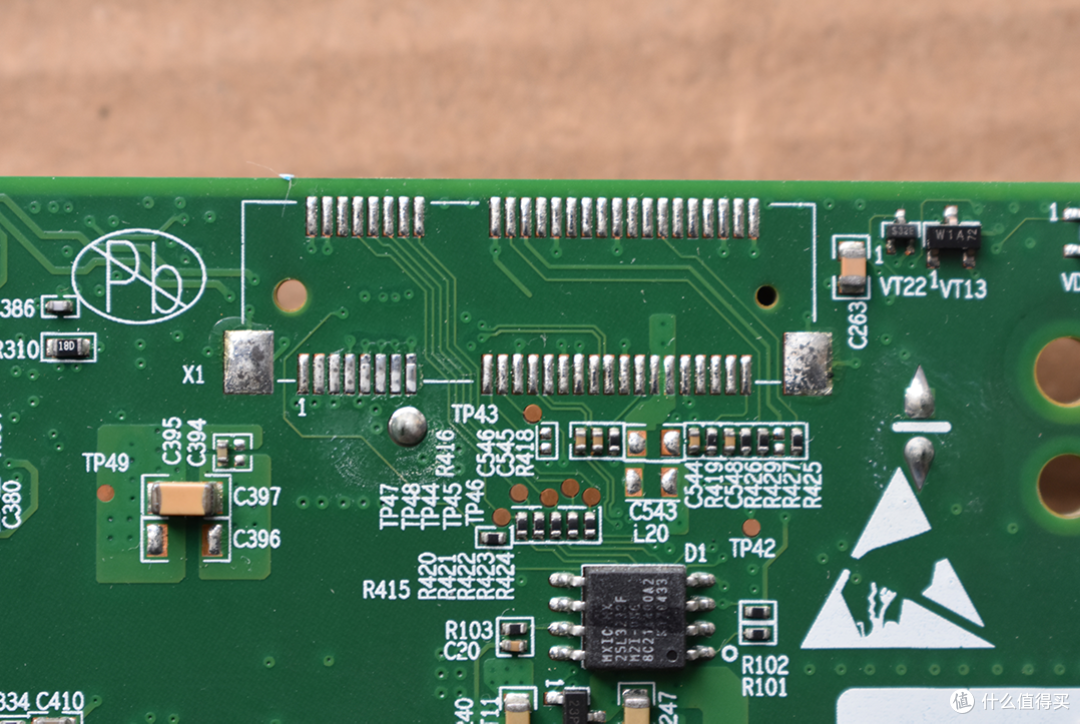

另外,也能看到一处minipcie的空焊盘,这个空焊盘引脚附近没有缺少贴片元件。
所以,如果动手能力强,在这处空焊盘上加焊minipcie底座,也许能进一步扩展出额外的千兆网口。
至此,小主机的内部构造清晰的呈现在我眼前,一个手掌大小的主板上密密麻麻的焊上各类元件和接口,集成度很高,大厂的手艺很不错。
为加强小主机的散热能力,改善小主机的运行工况,我计划从主板的USB2.0接口附近引出5V供电,飞线给散热风扇,再用扎带将散热风扇绑在散热片上,起到增强散热的作用。
但看到小主机内部紧凑的布局和空间后,我认为以上散热风扇的安装方式不可行。
所以,我更换思路,将散热风扇用扎带绑在镂空塑料外壳上,让散热风扇从小主机内部吸风,从而将小主机内部热量带走,起到增强散热的目的。
其中,解决散热风扇的供电问题是最关键的。
为此,我在某宝购买1条12V供电接口的1分2分线器。
原理是利用并联电路原理,将一路12V供电并联分出两路12V供电后,一路供电给散热风扇,另一路供电给小主机。
由于散热风扇的供电接口和分线器的供电接口不兼容,所以,我将两个接口都减掉,将接口上正负极线路剥出来后,再绕在一起,用绝缘胶带包裹好。
经测试,当12V电源接入分线器后,散热风扇就能正常工作。

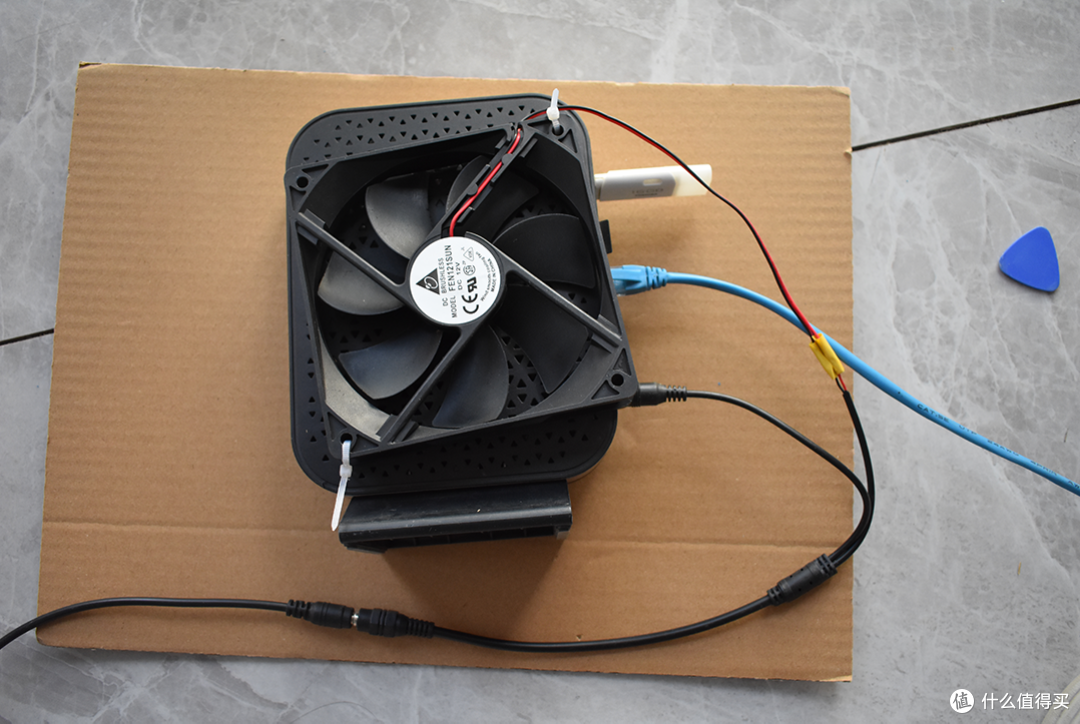

之后,将分线器接上12V电源,再将分线器另一端接上小主机后,小主机和散热风扇就能同时工作。

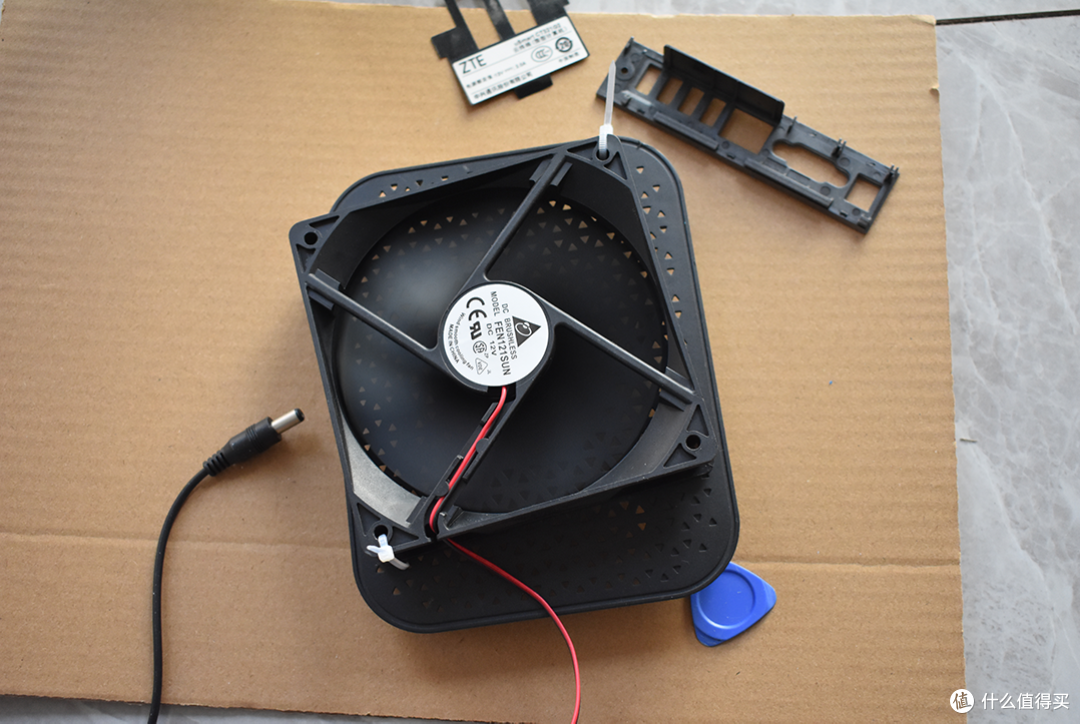

我用扎带将散热风扇固定在镂空塑料外壳上,只需固定散热风扇的对角两点即可,无需绑得过紧。
经测试,即使加装散热风扇后,小主机的运行声音也不大,可以接受。
另外,如果想关闭散热风扇,仅需拔下分线器,用12V电源直接给小主机供电即可。
为进一步测试小主机加装散热风扇后的稳定性,我让小主机持续下载两部大容量的4K电影。
小主机没有出现蓝屏或死机的问题,并且由于散热风扇的作用,小主机的温度很低,没有温热的触感,表明这次简单的散热改装收获了预期成效。
各位小伙伴觉得这个小主机值得进一步升级和硬改吗?欢迎在评论区留下你们的意见。
感谢各位小伙伴能看到这里,希望这篇推文对你们有帮助,下期推文再见。
