前言
充电头网拿到了迈瑟伦推出的一款车载应急启动电源，这款启动电源采用铝合金外壳，坚固耐用。启动电源具备应急启动功能，可为轮胎充气，支持鼓风和抽气功能，并设有照明灯，配有USB-C和USB-A充电接口，具备强大的扩展能力。
启动电源内置4串高倍率磷酸铁锂电池，容量为60Ah，适用于12V铅酸电瓶车辆启动。并且还支持连接逆变器使用，输出功率为500W。下面就带来迈瑟伦这款多功能应急启动电源的拆解，一起看看内部的设计和用料。
迈瑟伦车载户外多功能应急启动电源开箱
迈瑟伦应急启动电源采用牛皮纸盒包装。

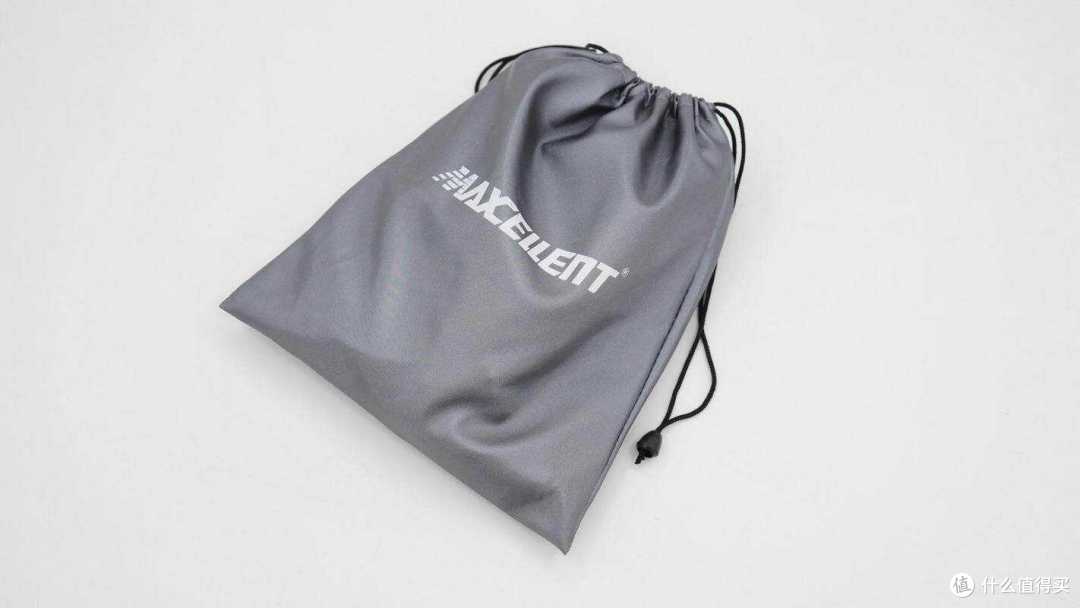

配件使用收纳袋包装。

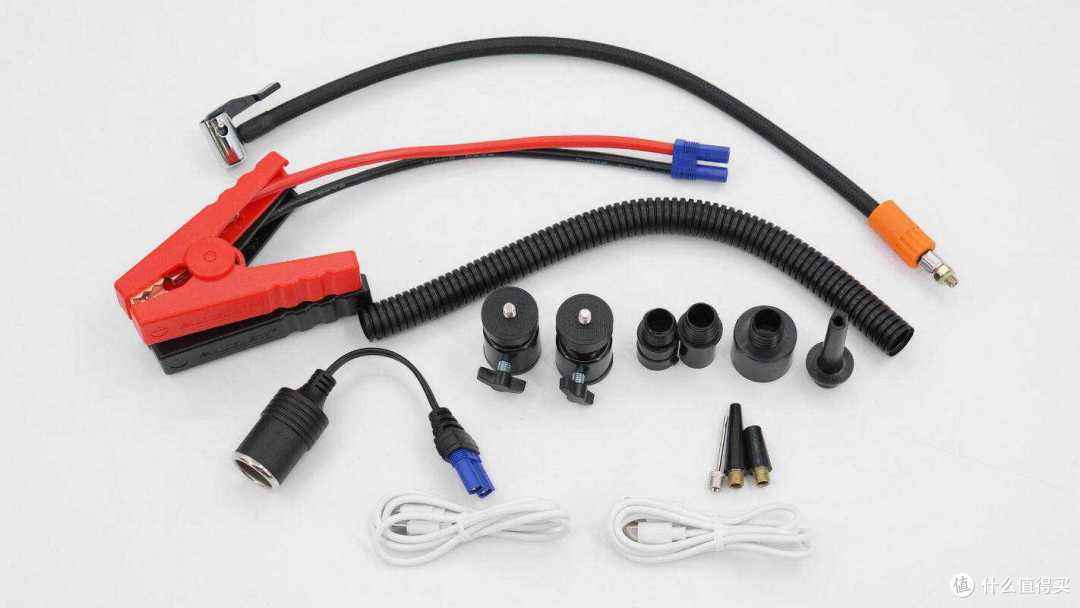

收纳袋内部配件一览。

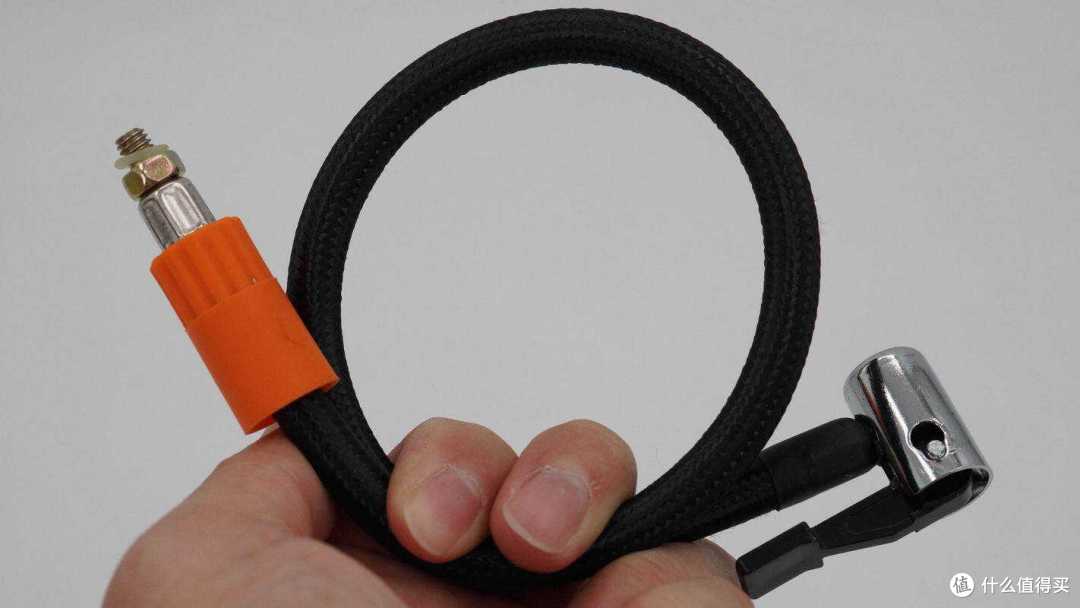

为轮胎打气的软管特写。

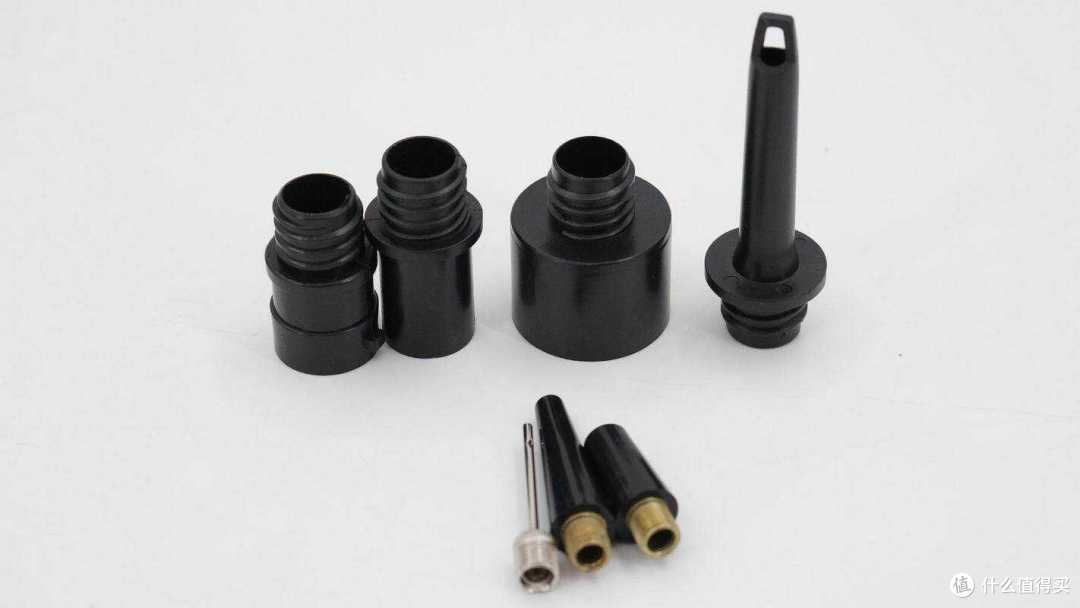

附带的气嘴特写。

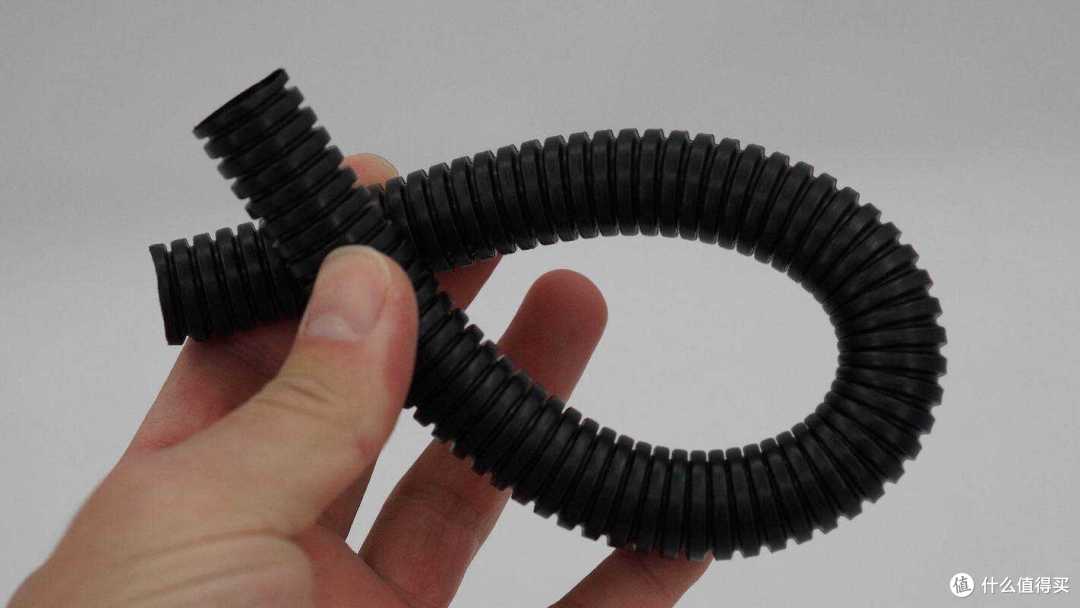

附带的连接软管特写。

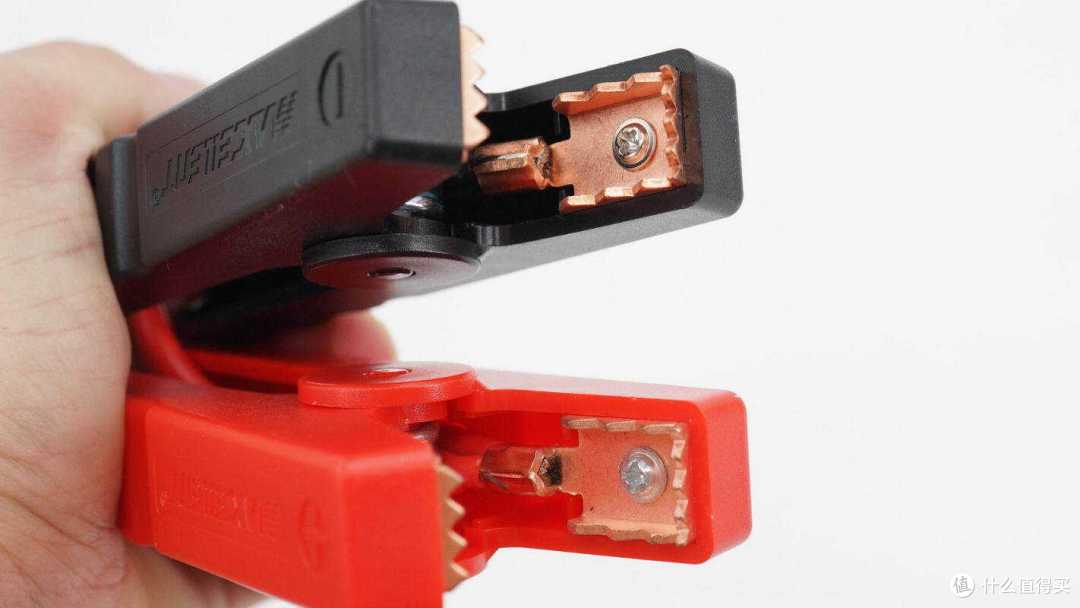

线夹内部设有加厚夹齿，提升过流能力。

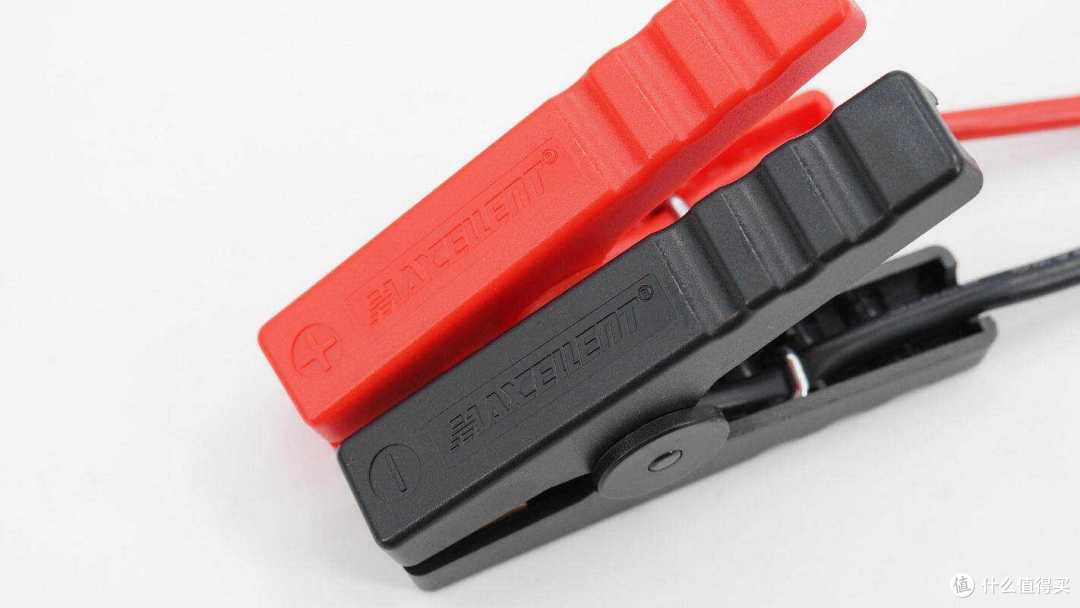

线夹外侧印有MAXCELLENT迈瑟伦英文品牌。

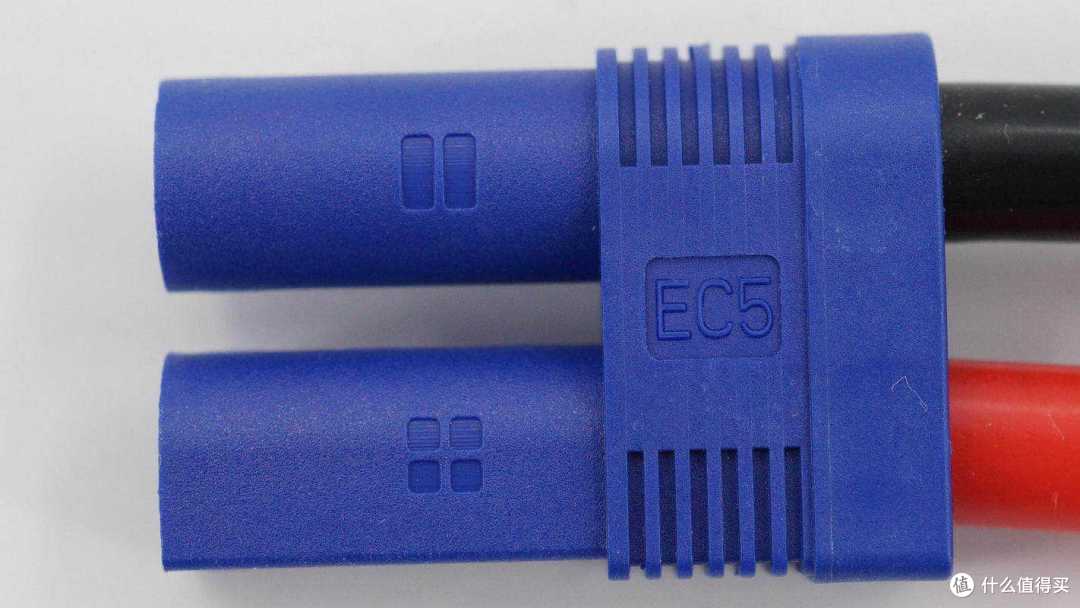

线夹通过EC5连接器连接到启动电源。

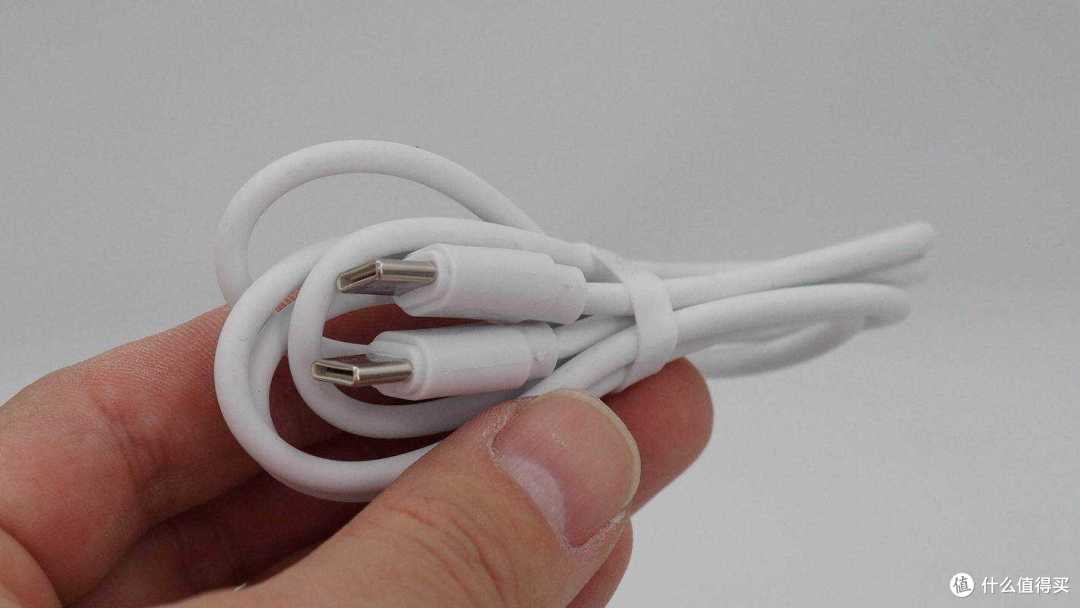

启动电源配有USB-C充电线。

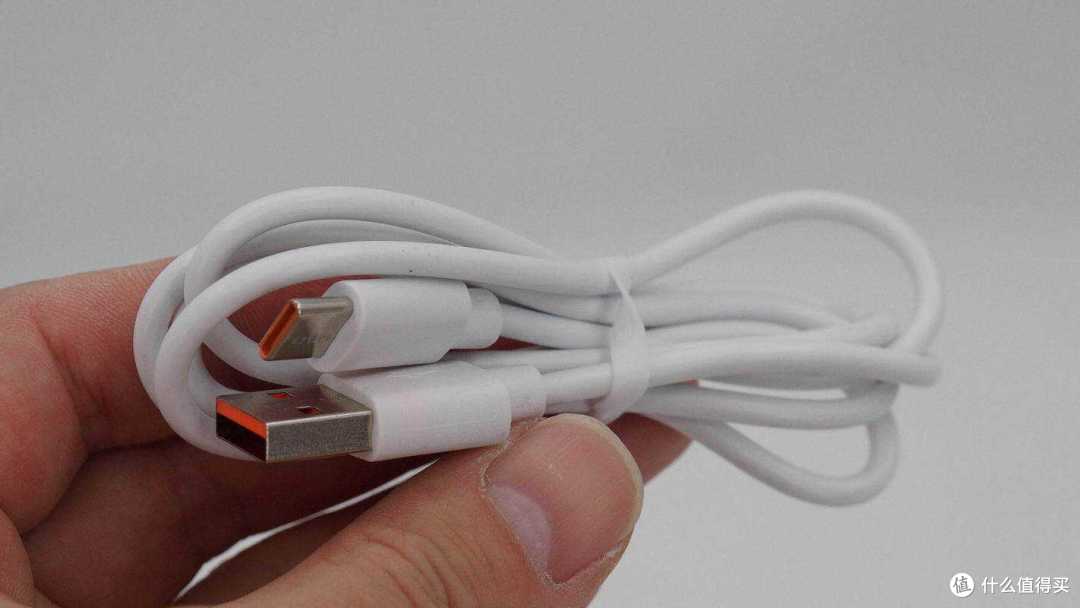

另一条为USB-A转USB-C充电线。

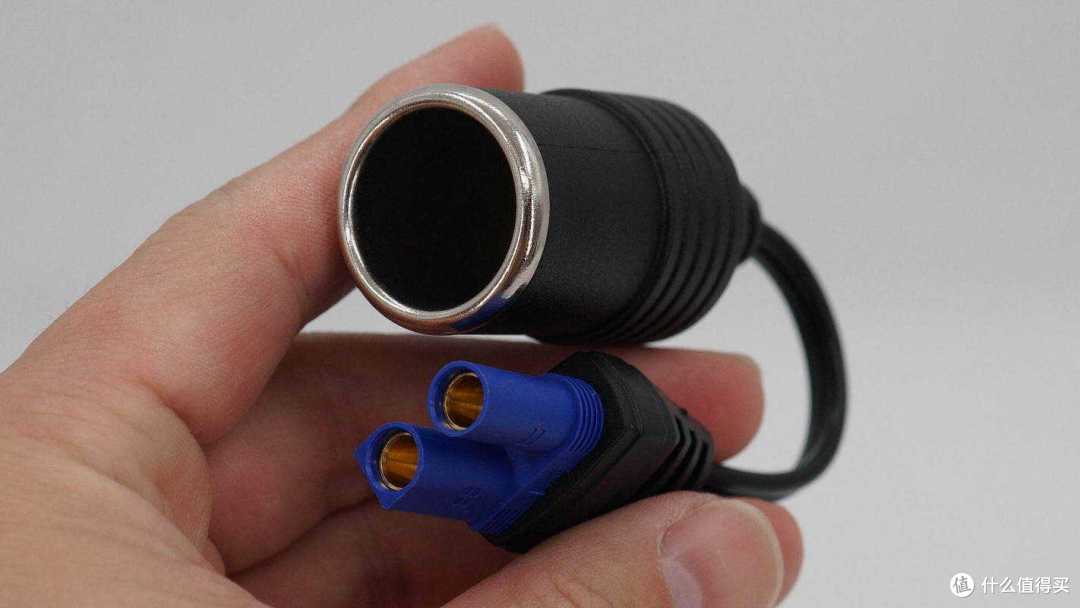

连接车充输出的转接头特写。

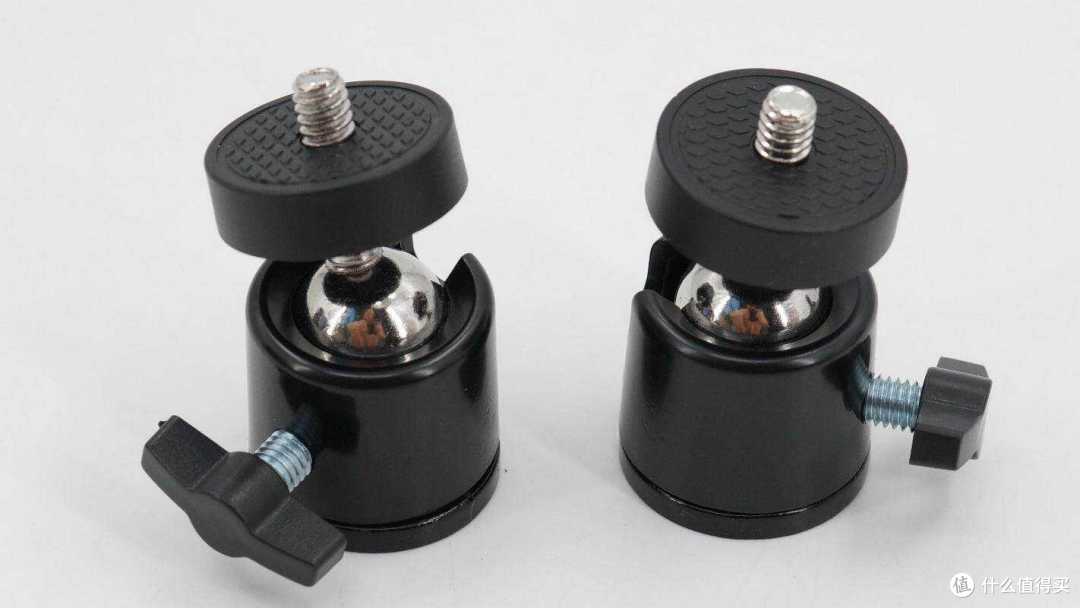

附带云台可安装其他配件。

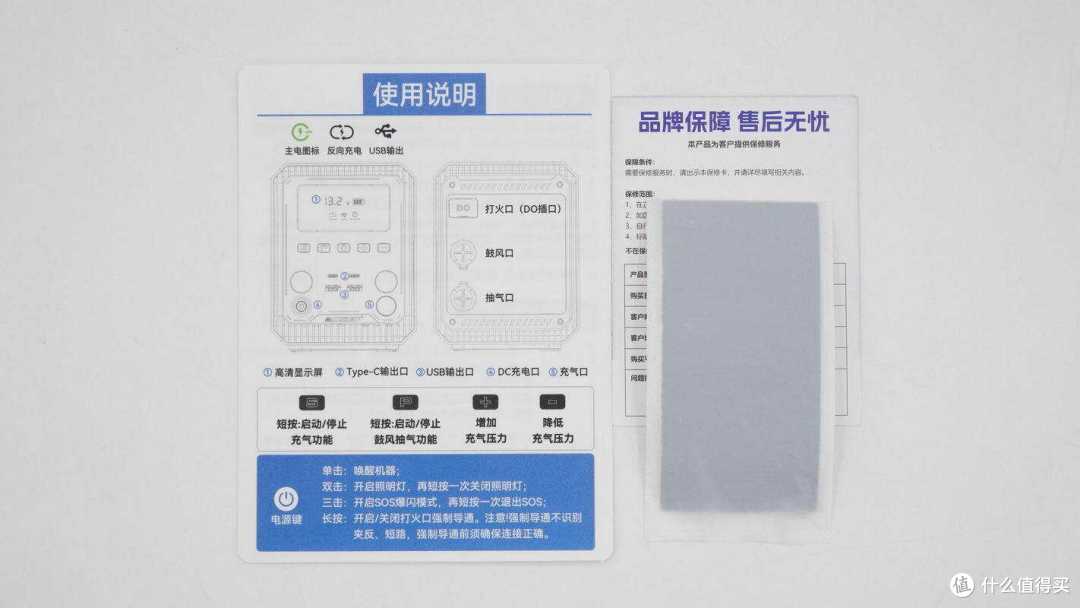

附带的使用说明书和保修卡一览。

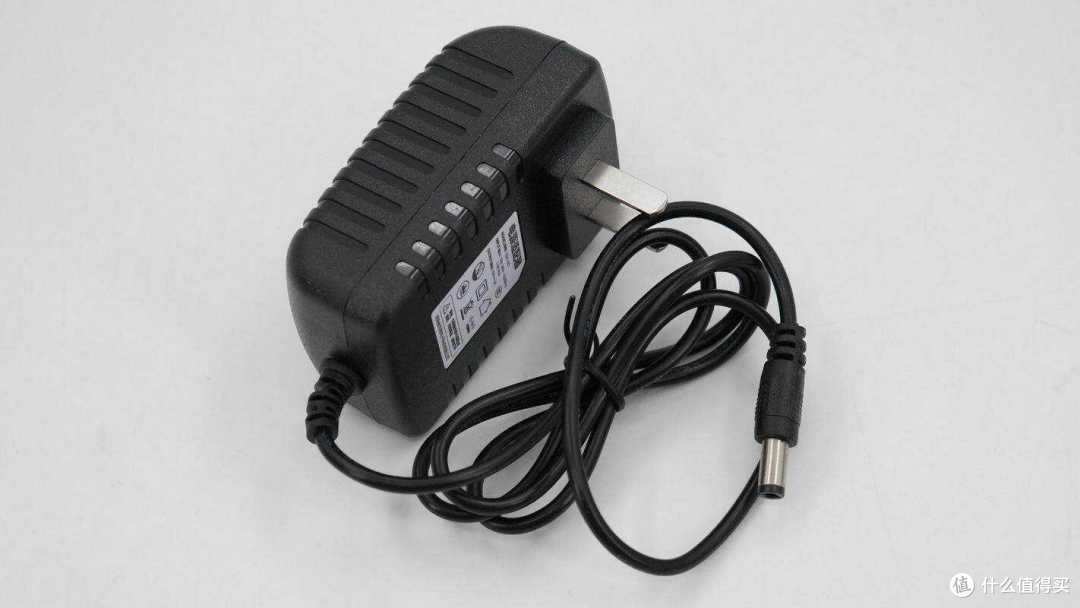

启动电源配有电源适配器。

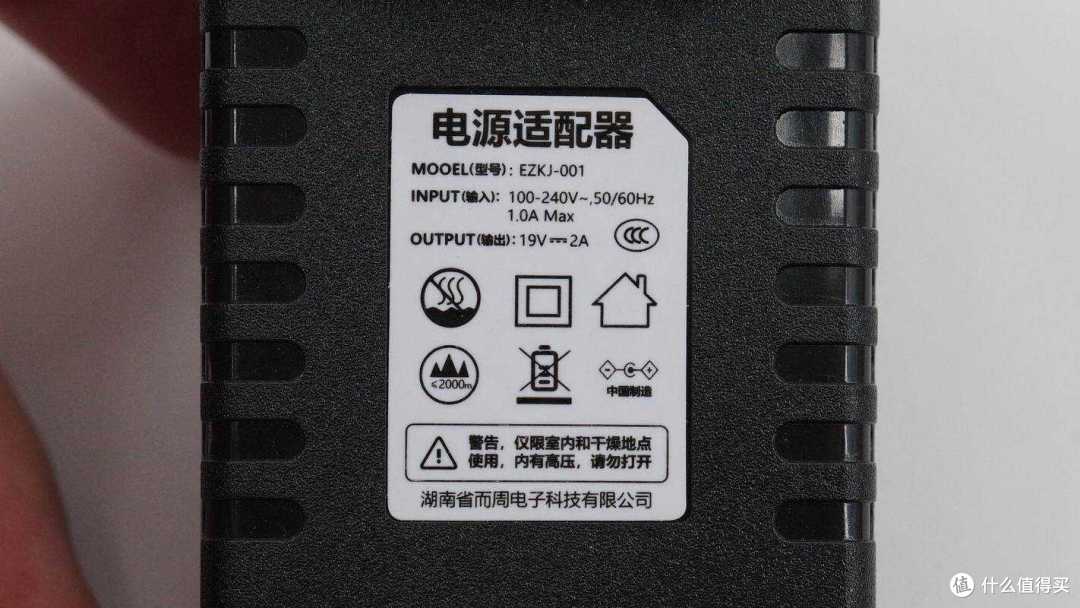

电源适配器支持100-240V输入电压，输出为19V 2A。

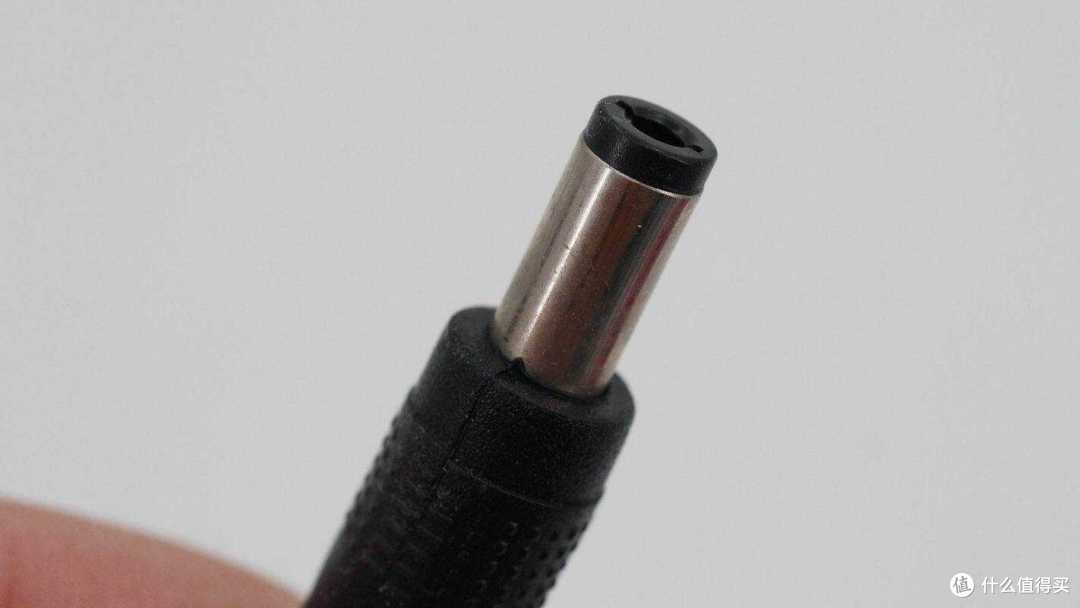

适配器采用DC插头连接。

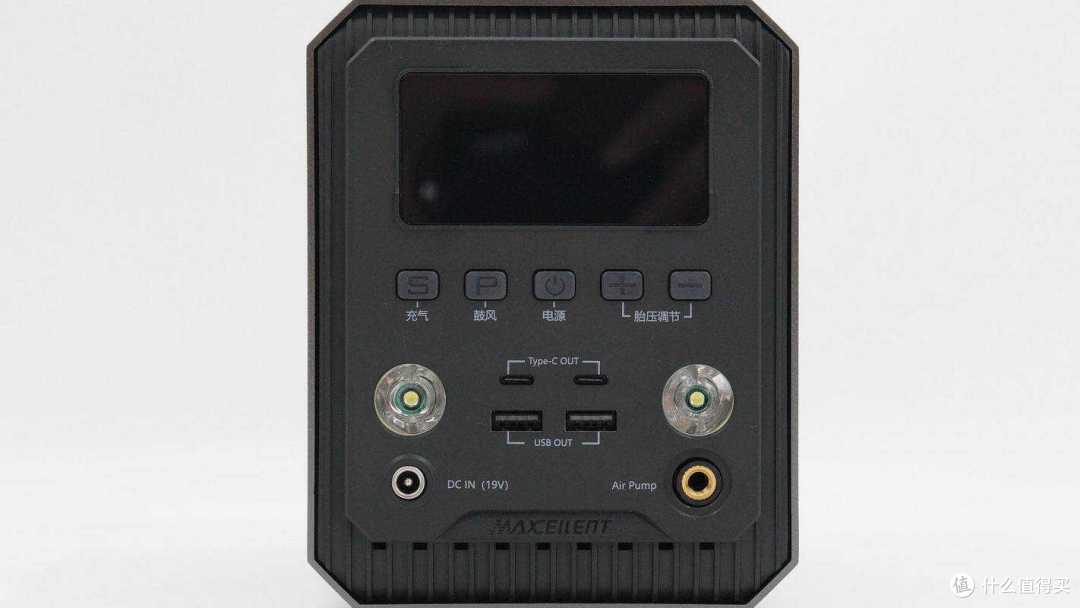

机身正面设有显示屏幕，功能按键，LED照明灯，DC接口和充气接口，中间位置设有USB-C和USB-A接口。

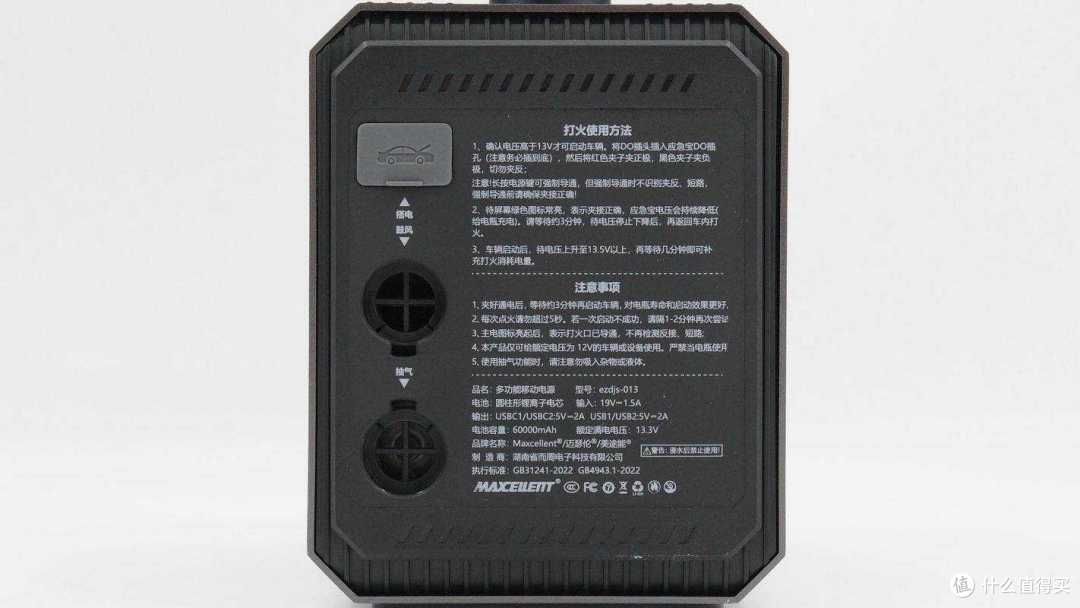

机身背面设有搭电接口，鼓风和抽气接口，右侧印有使用方法和注意事项。

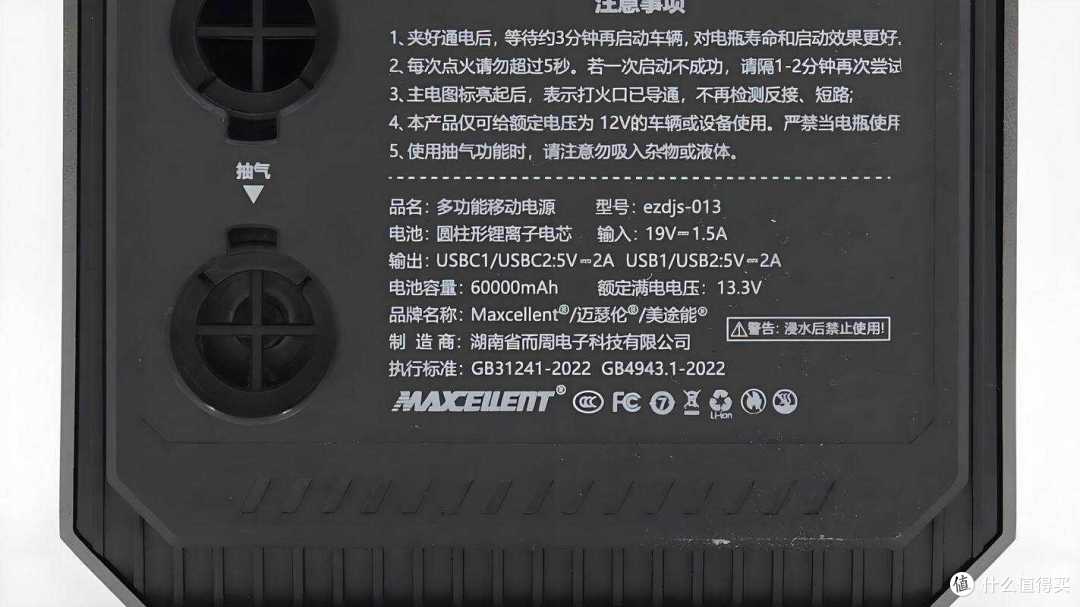

品名：多功能移动电源
型号：ezdjs-013
电池：圆柱形锂离子电芯
输入：19V⎓1.5A
输出：USBC1/USBC2：5V⎓2A USB1/USB2：5V⎓2A
电池容量：60000mAh
额定满电电压：13.3V
制造商：湖南省而周电子科技有限公司
产品已经通过了CCC认证。

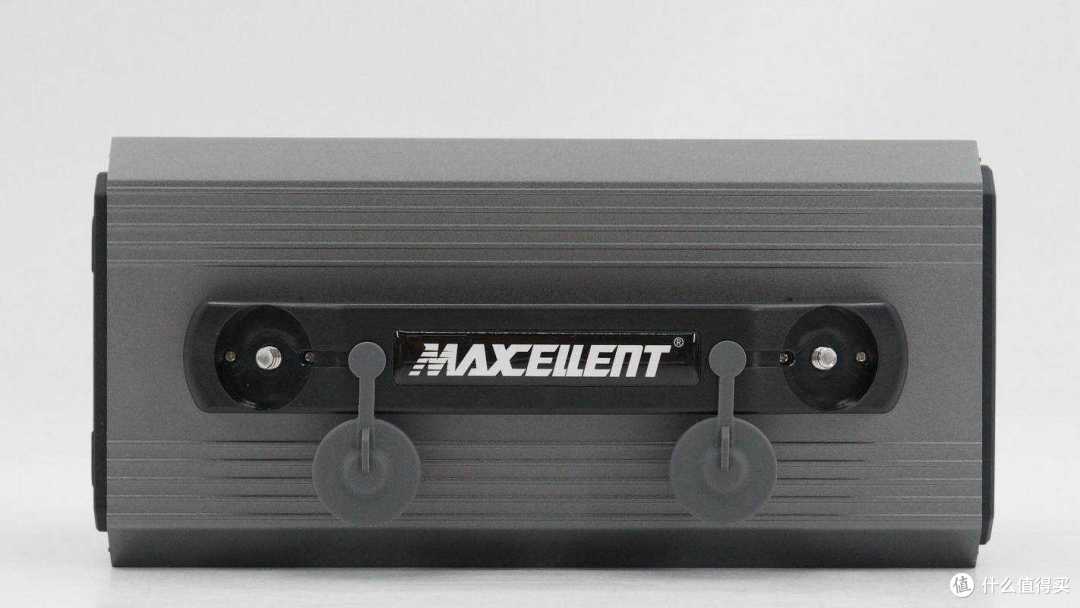

机身顶部设有提手。
提手两侧设有盖子，隐藏固定螺丝。

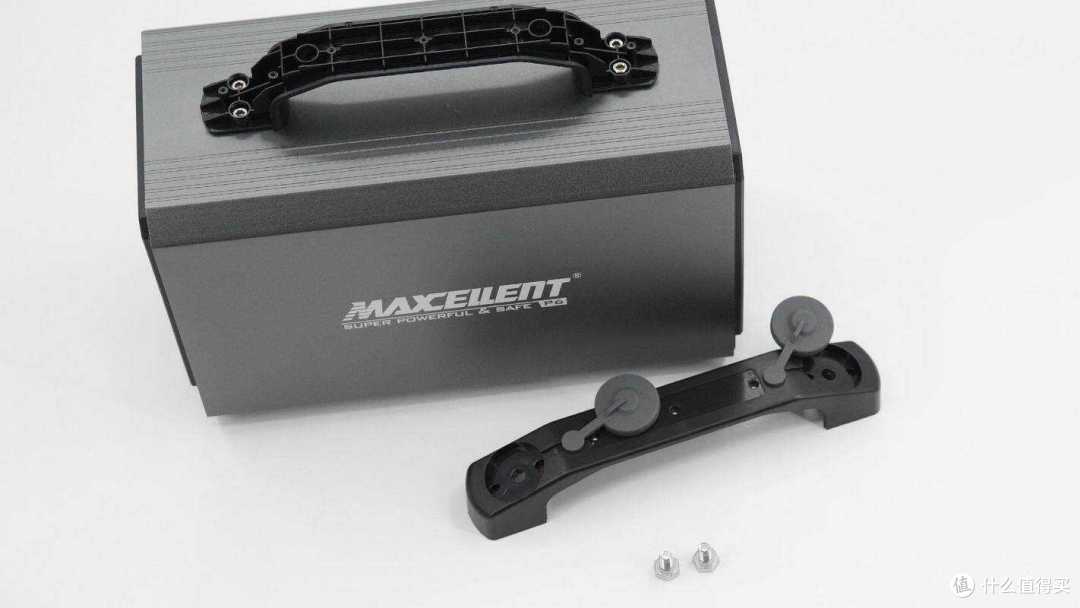

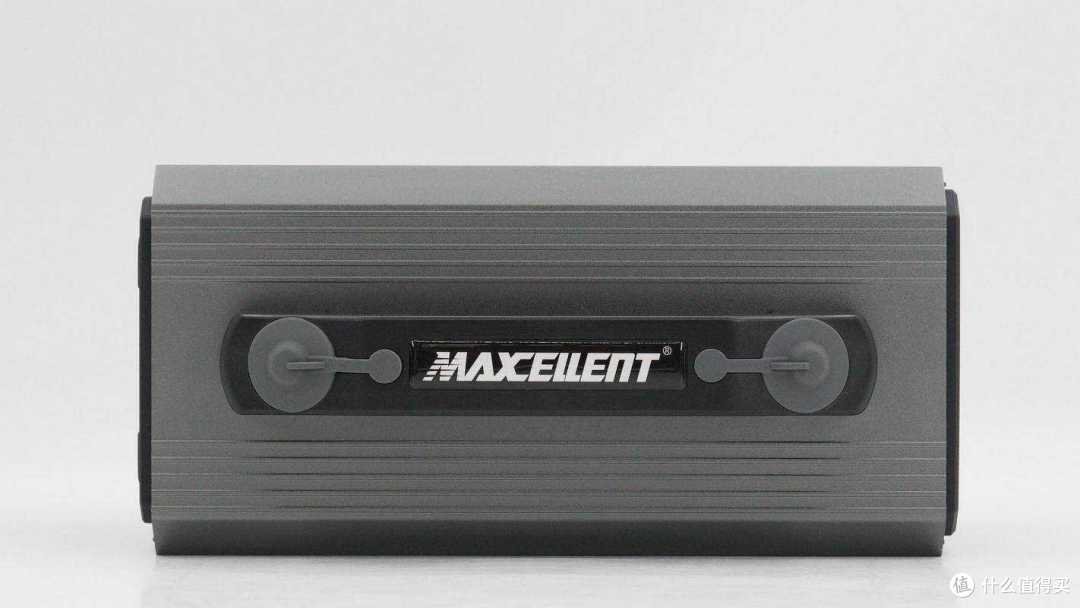

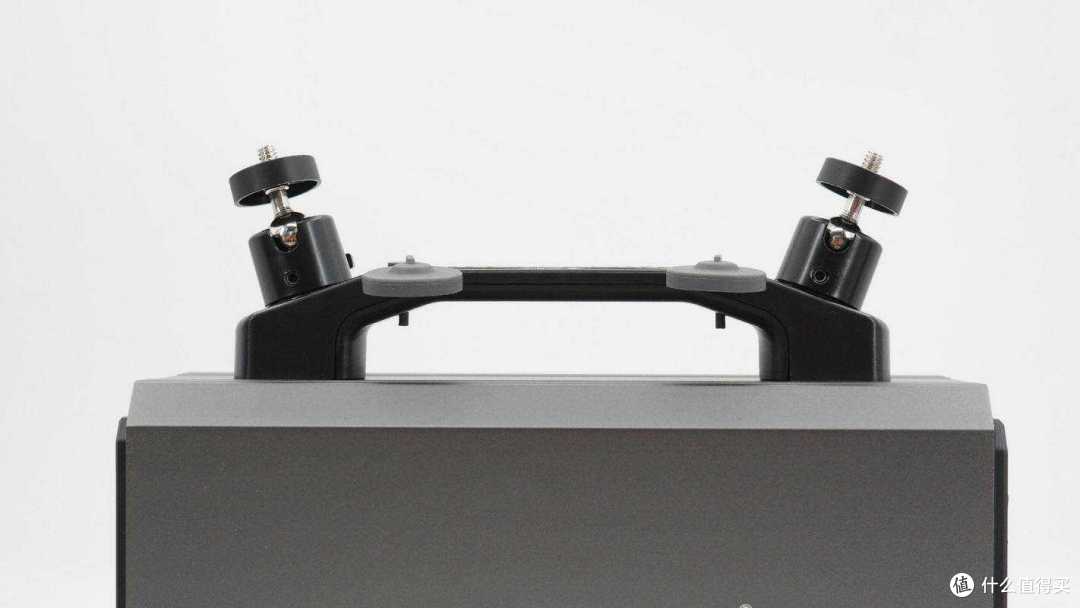

将云台安装在提手两侧的螺丝上。

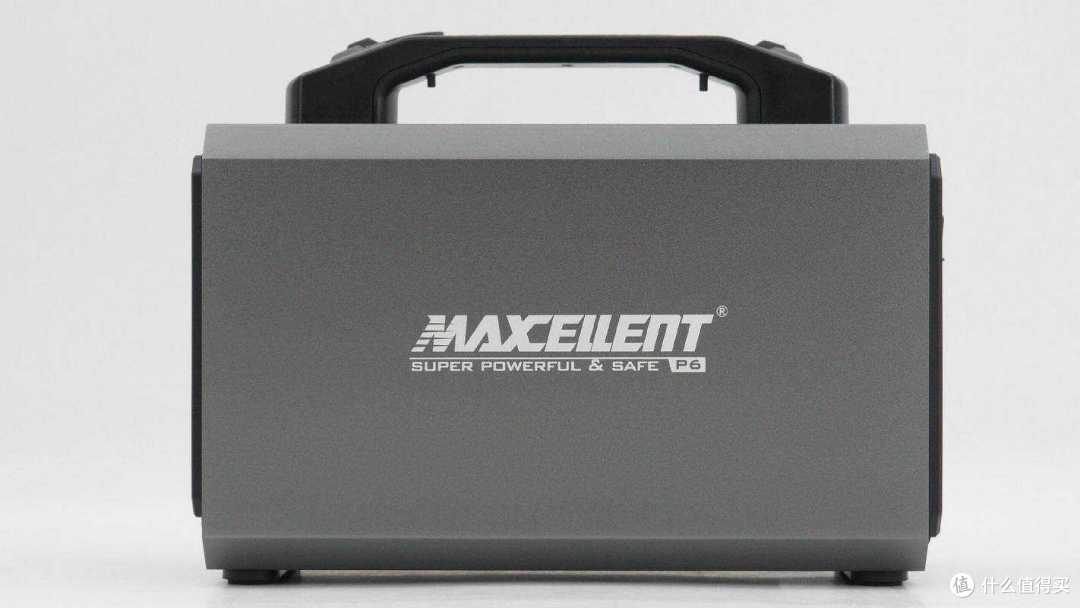

应急启动电源主机侧面印有MAXCELLENT迈瑟伦英文品牌。

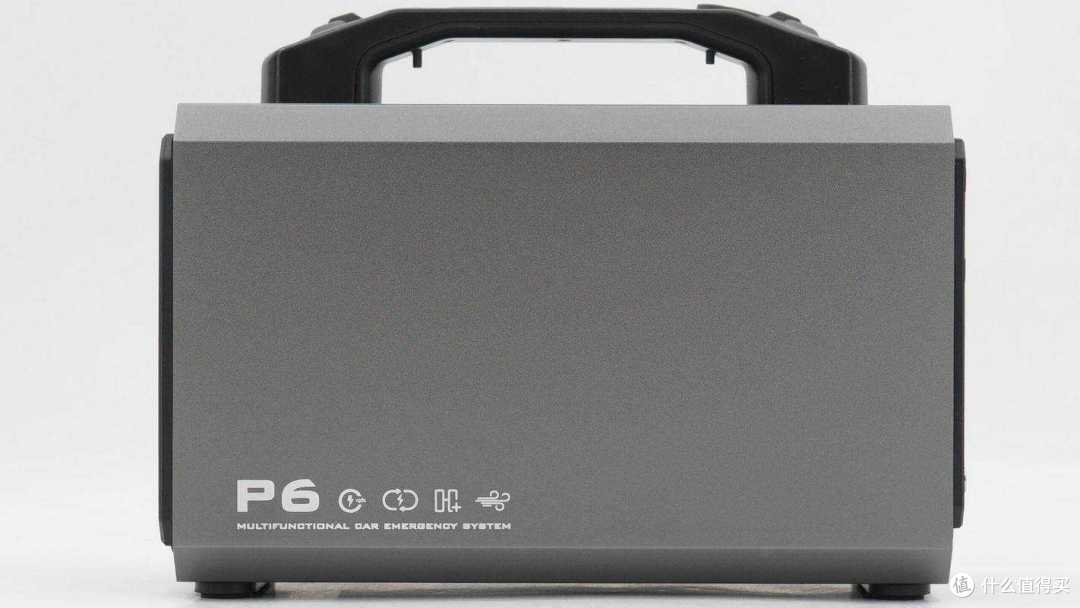

另一侧印有多功能车载应急系统。

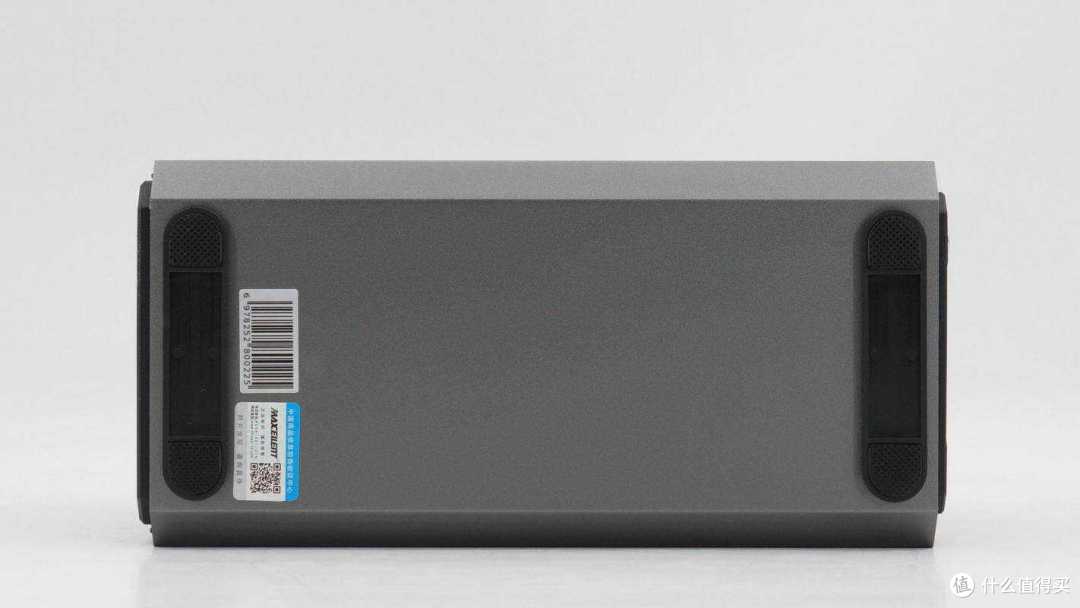

机身底部设有防滑脚垫。

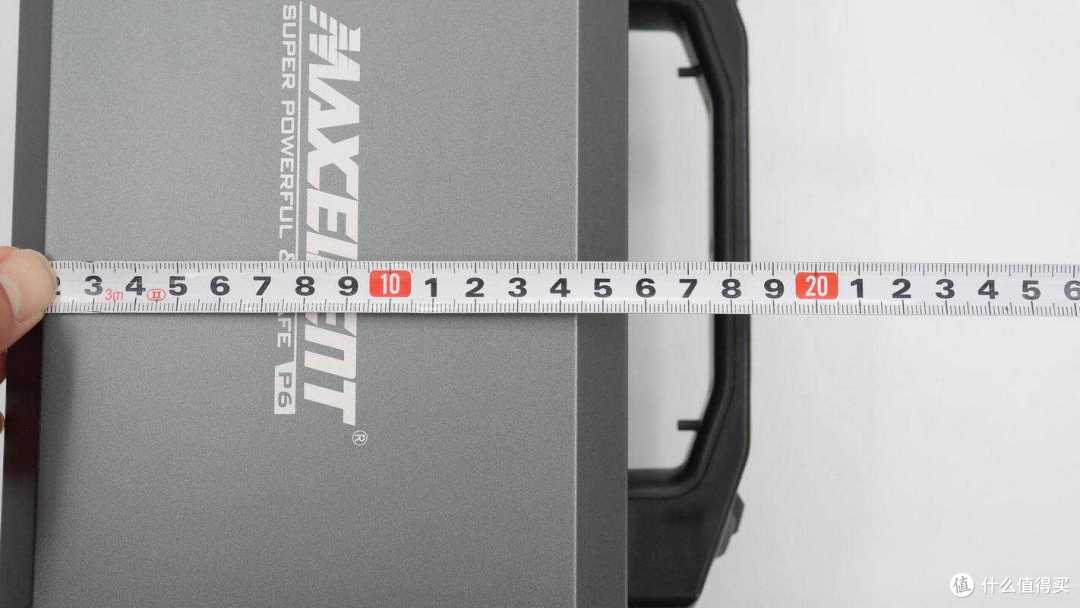

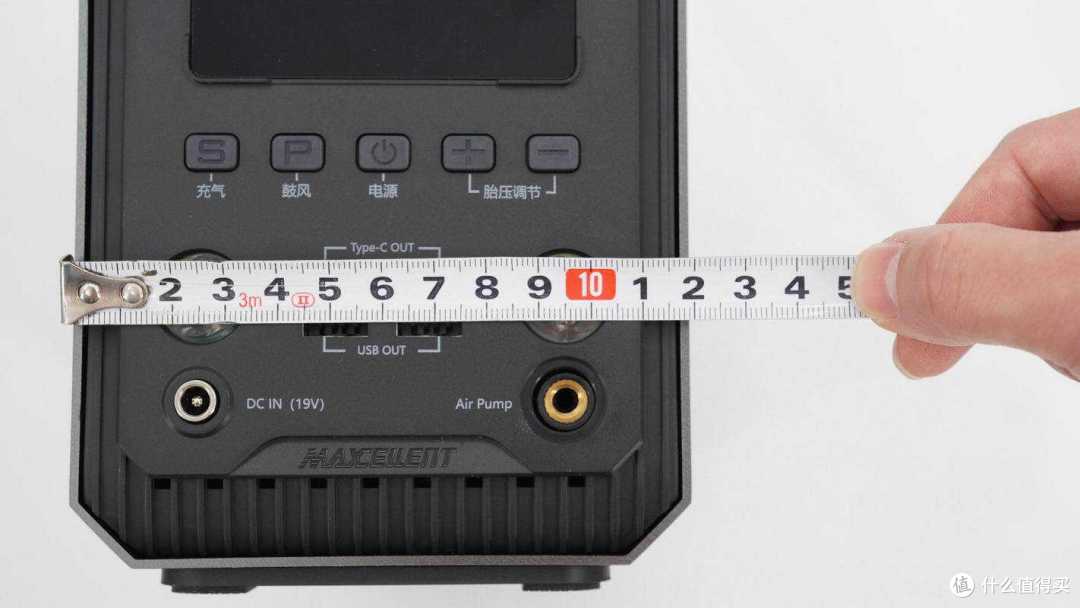

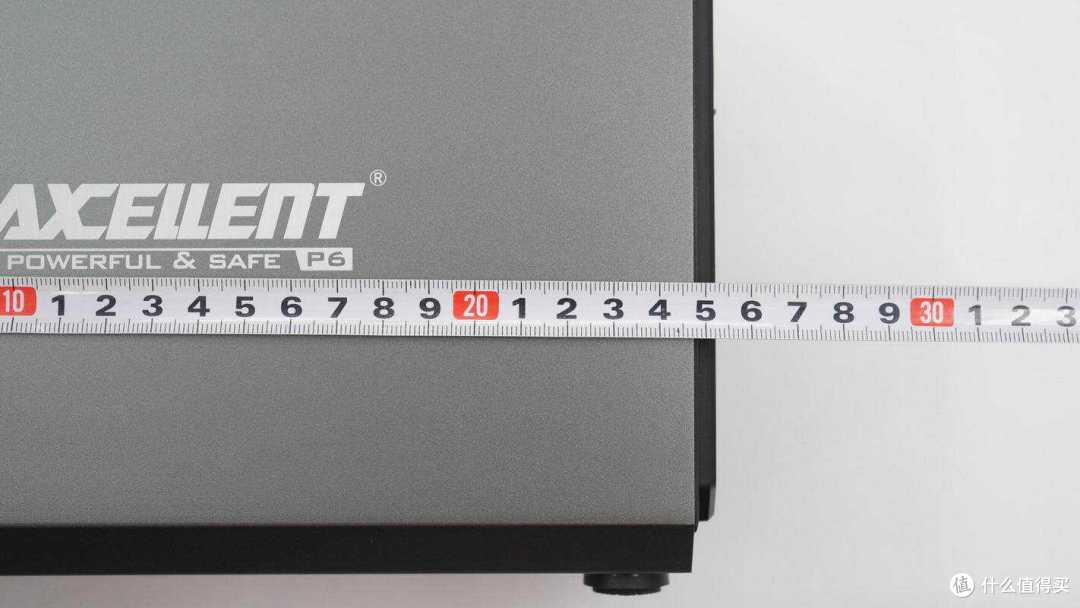

测得机身长度约为253mm。
机身高度约为185mm。
机身宽度约为119mm。

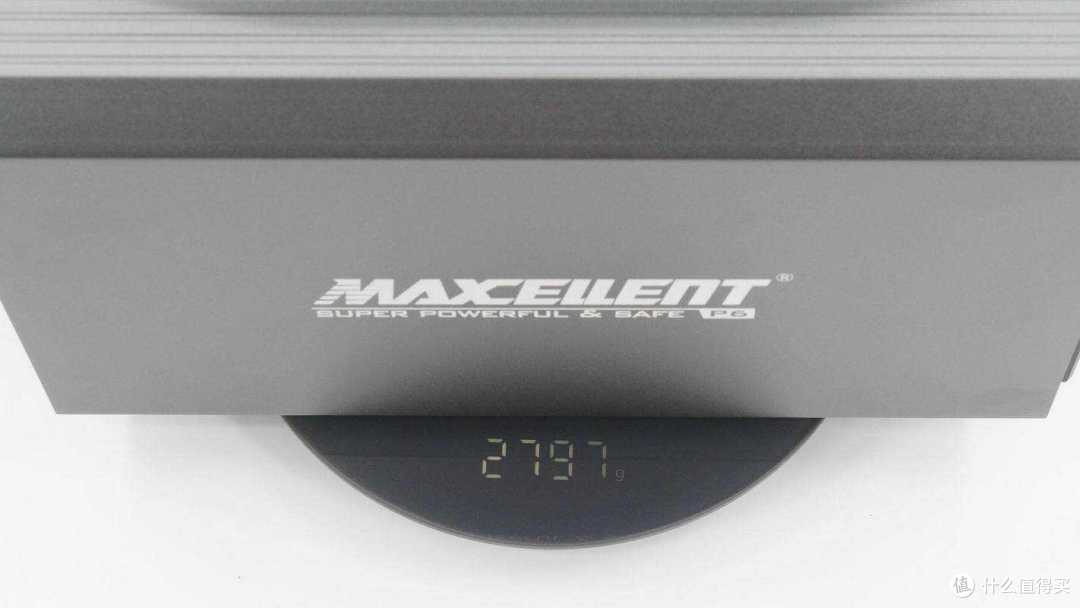

测得主机重量约为2.8kg。

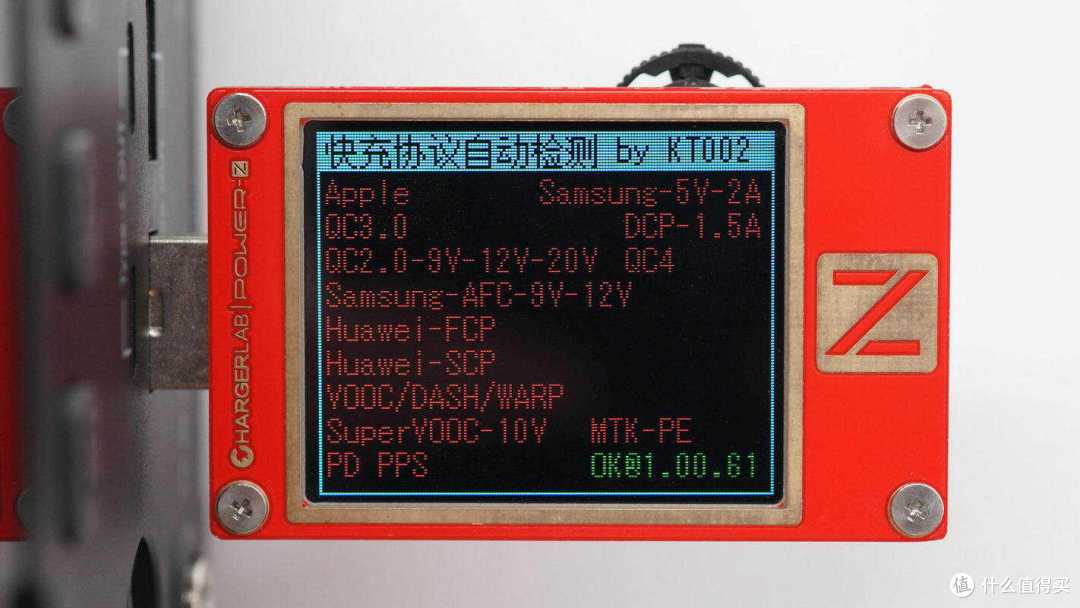

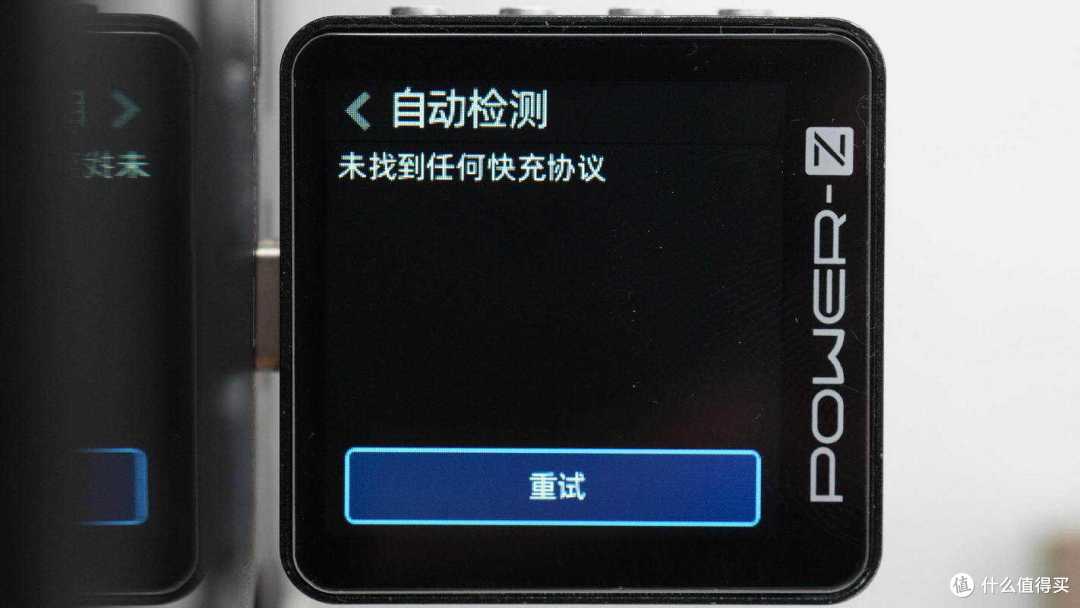

测得USB-C接口不支持快充协议。
测得USB-A接口不支持快充协议。
迈瑟伦车载户外多功能应急启动电源拆解
看完了迈瑟伦这款应急启动电源的开箱展示，下面就进行拆解，一起看看内部的设计和用料。
在提手两侧的盖子内部设有固定螺丝。
拧下螺丝拆开提手。

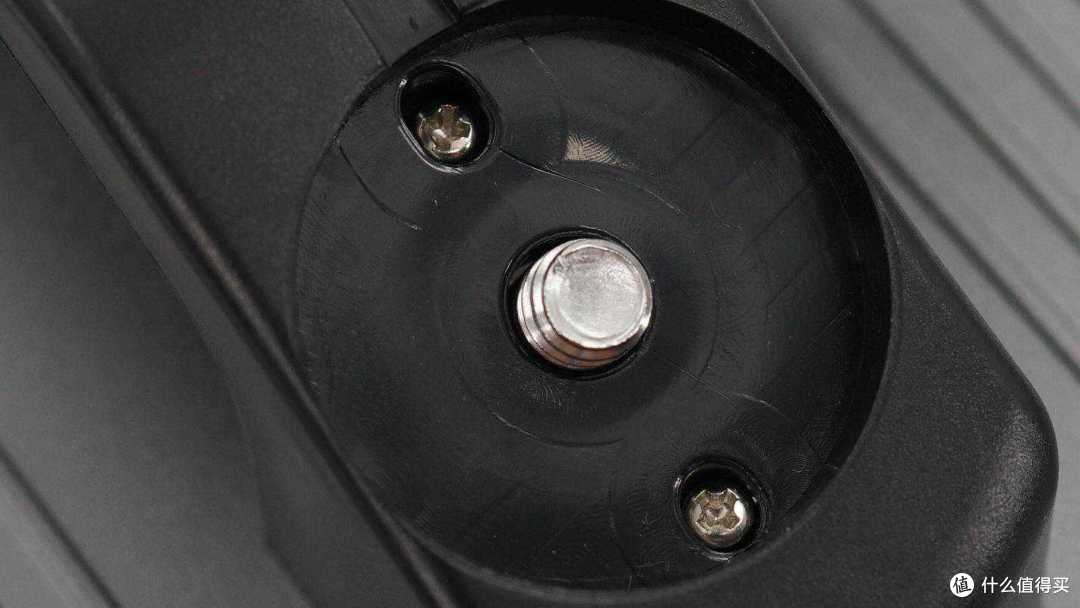

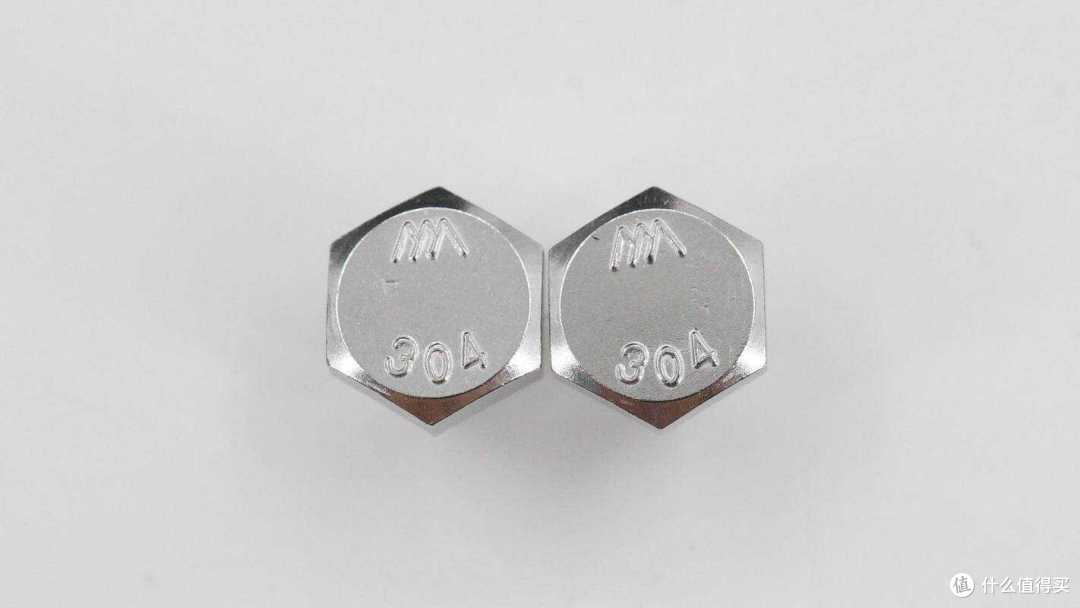

提手内部设有固定云台的螺栓。

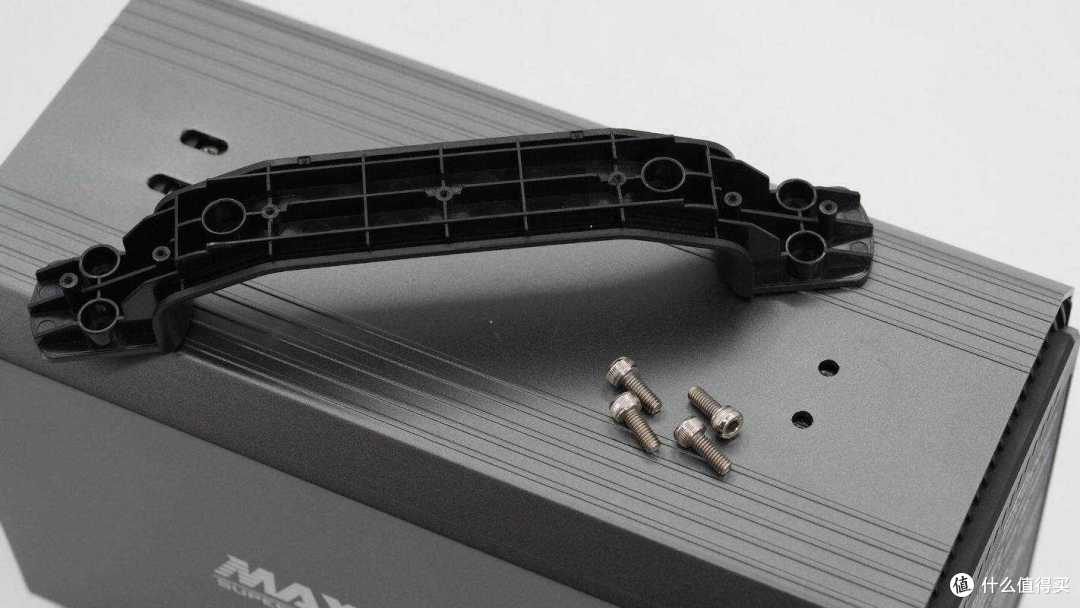

继续拧下固定螺丝，拆下提手。

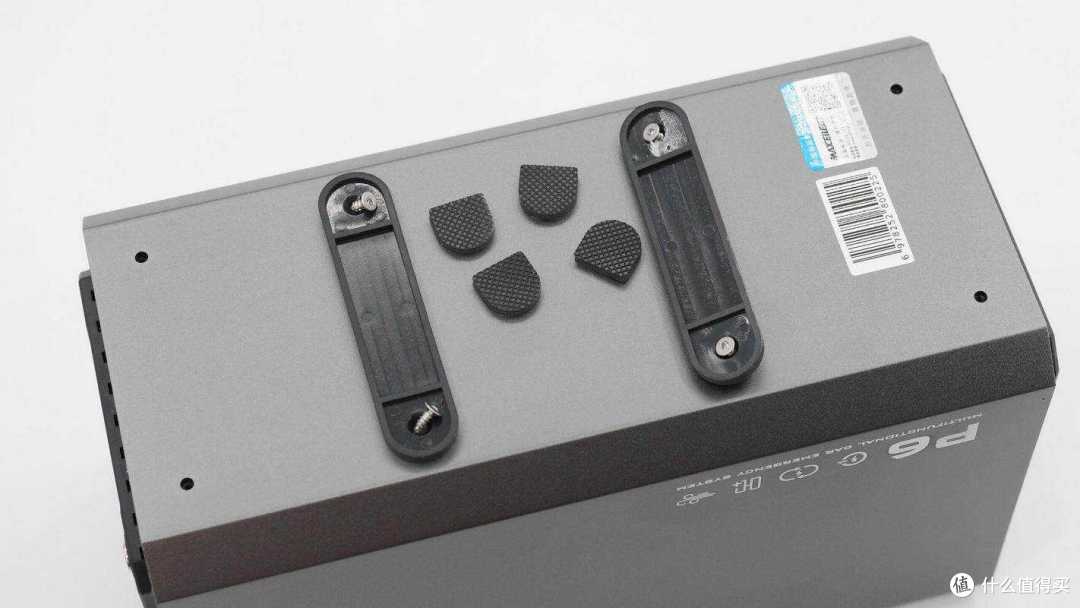

取下机身底部的脚垫，拆下固定螺丝。

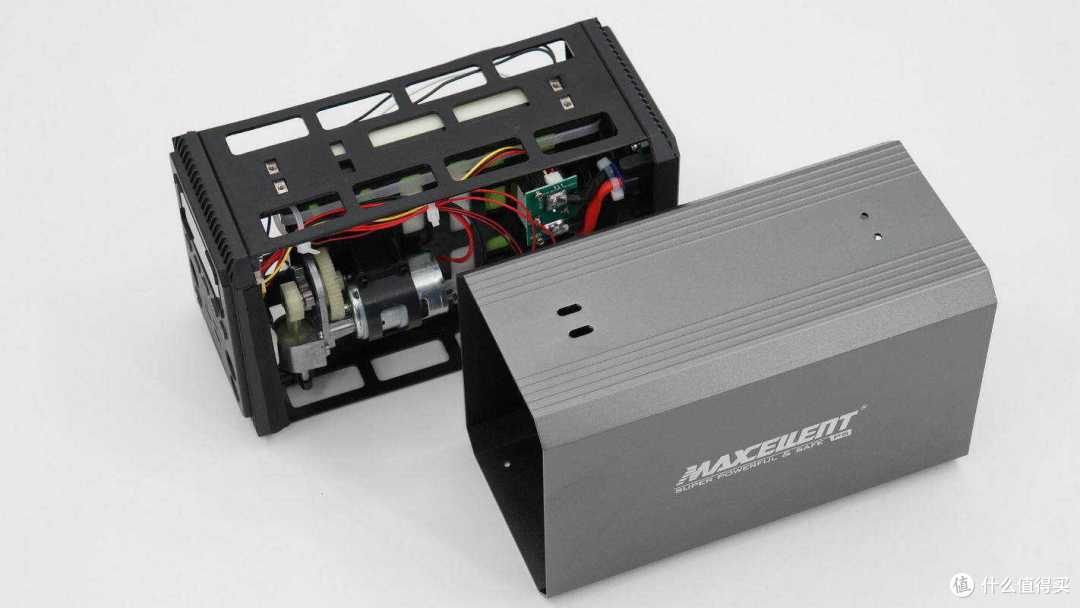

从壳体内部取出机芯。

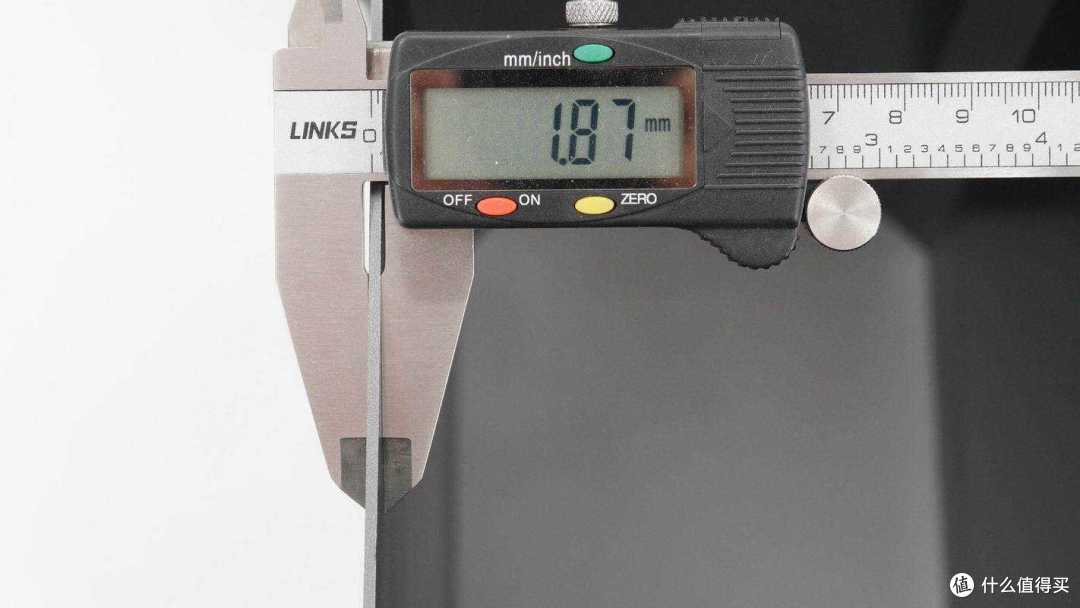

测得铝合金壳体厚度约为1.87mm。

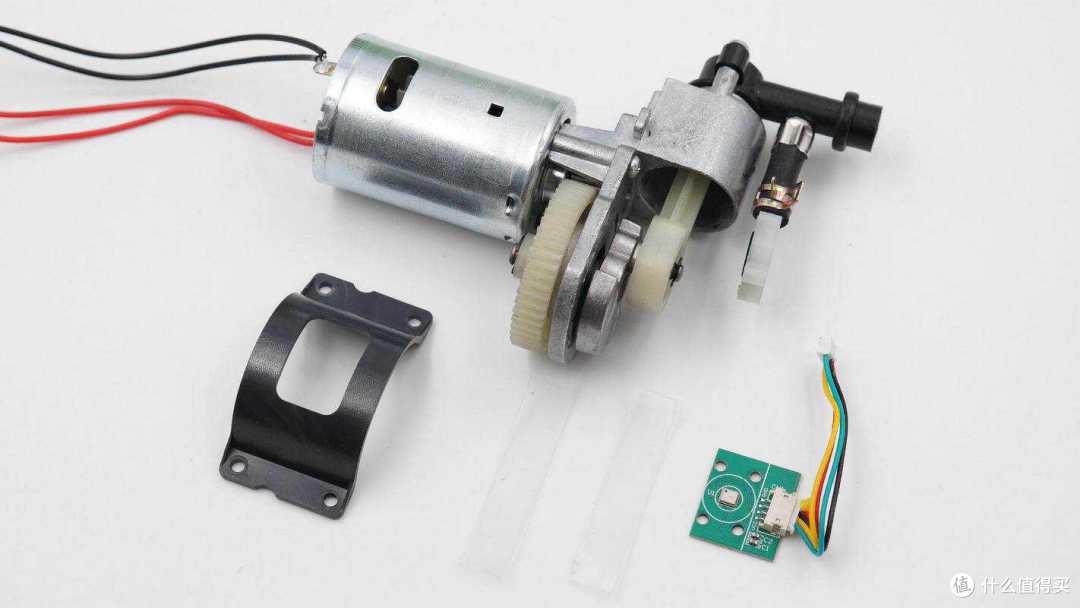

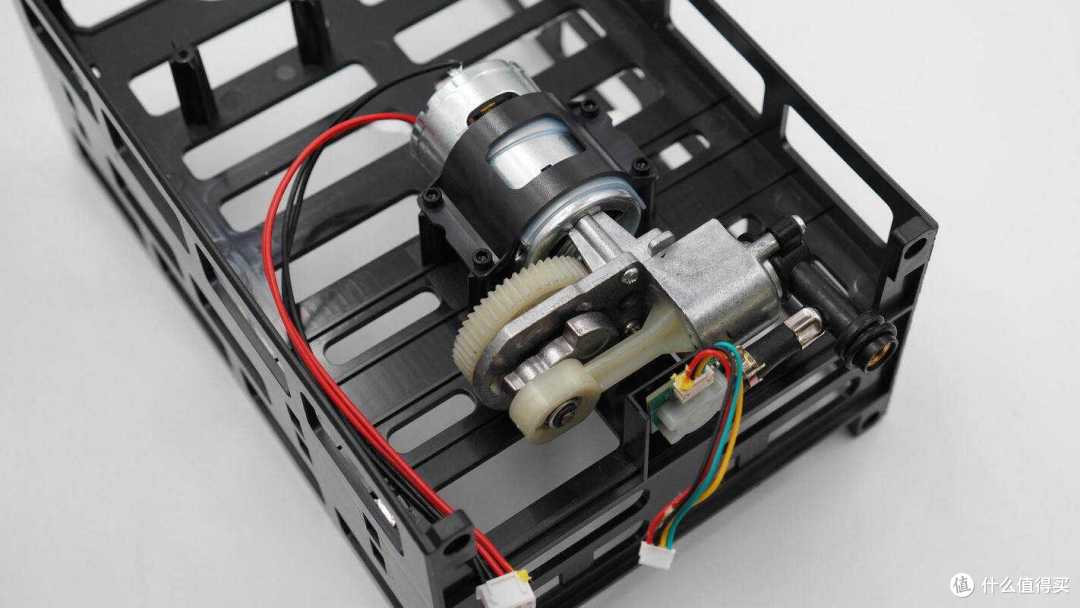

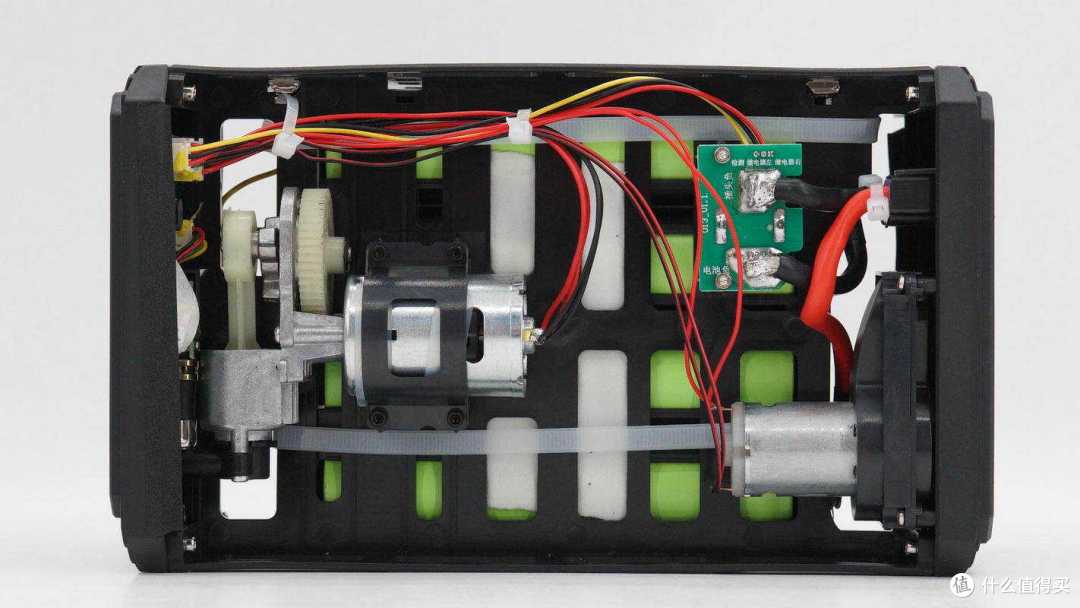

机芯侧面设有气泵和风机，还设有控制搭电输出的继电器。

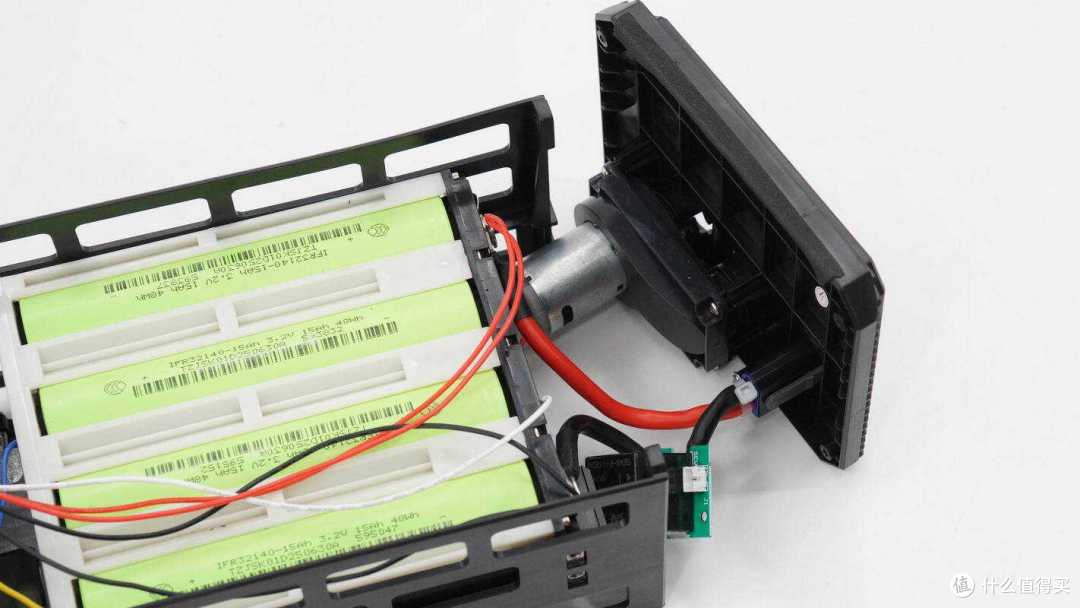

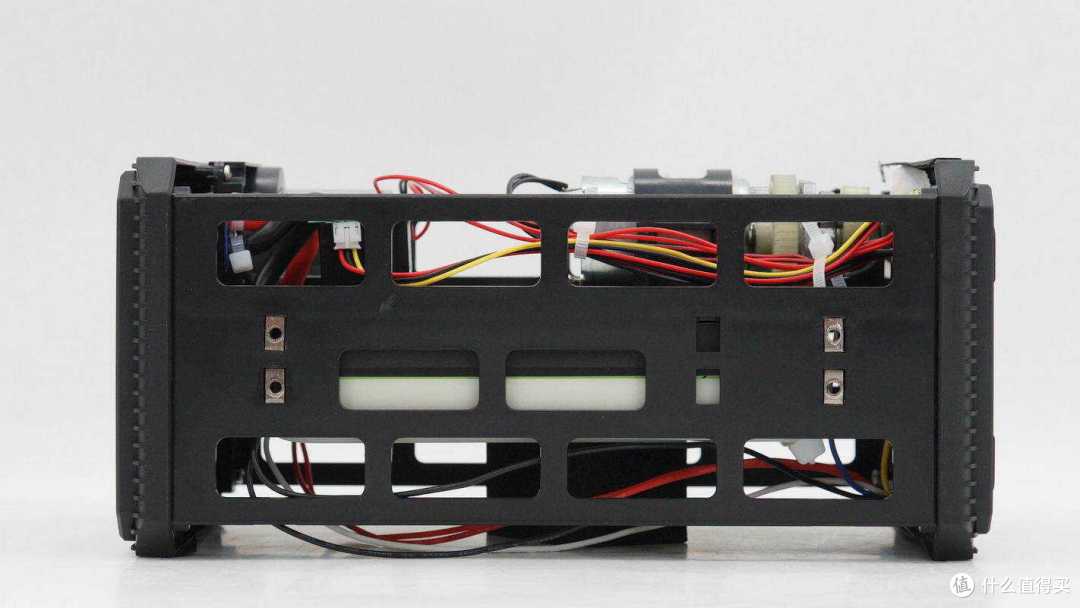

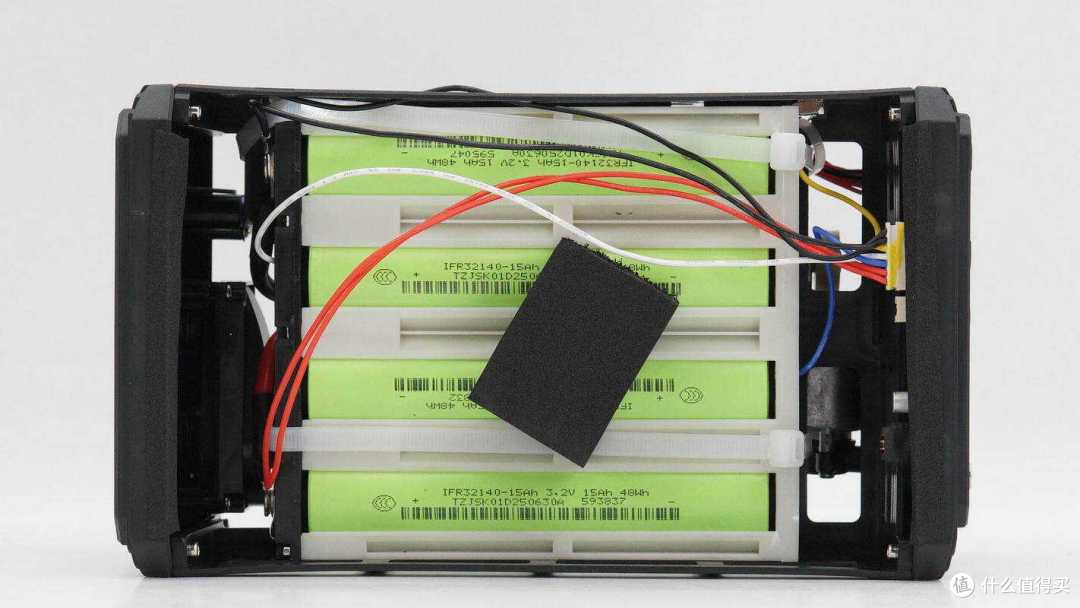

另一侧设有电池组，通过扎带固定，并粘贴泡棉缓冲。

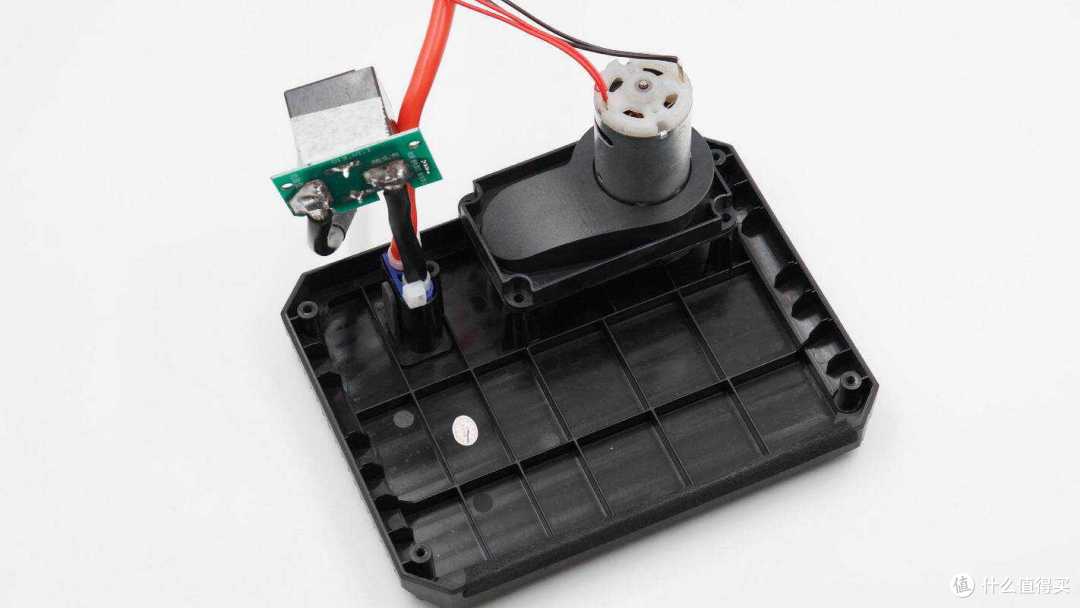

机芯顶部塑料支架设有提手固定螺丝。
对应底部也设有脚垫固定螺丝。
拆解取下侧面面板，电池组通过螺丝接线柱连接。
电池组通过导线连接到EC5接口，通过继电器控制输出。

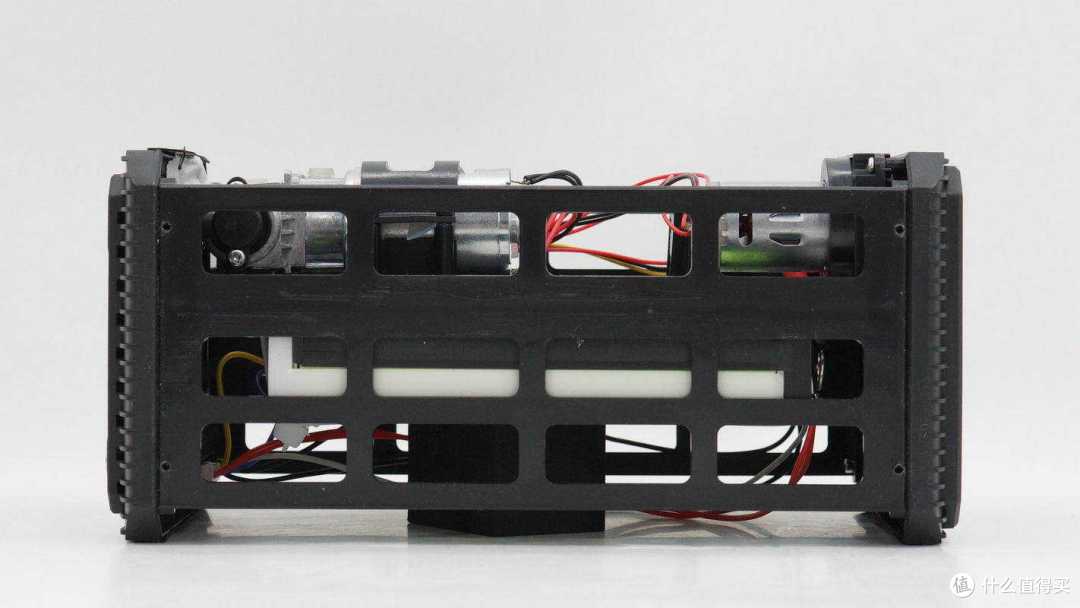

继续进行拆解，拆下两侧端盖和内部电池组。
支架内部固定为轮胎充气的气泵，气泵上设有气压传感器。
PCBA模块固定在面板内部。

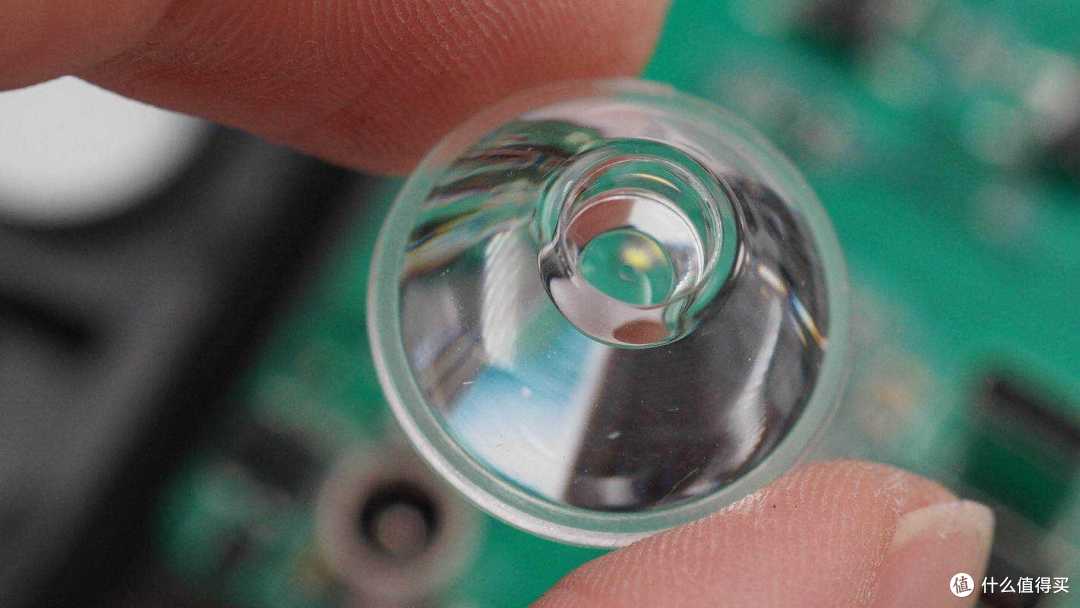

用于LED照明灯的灯杯特写。

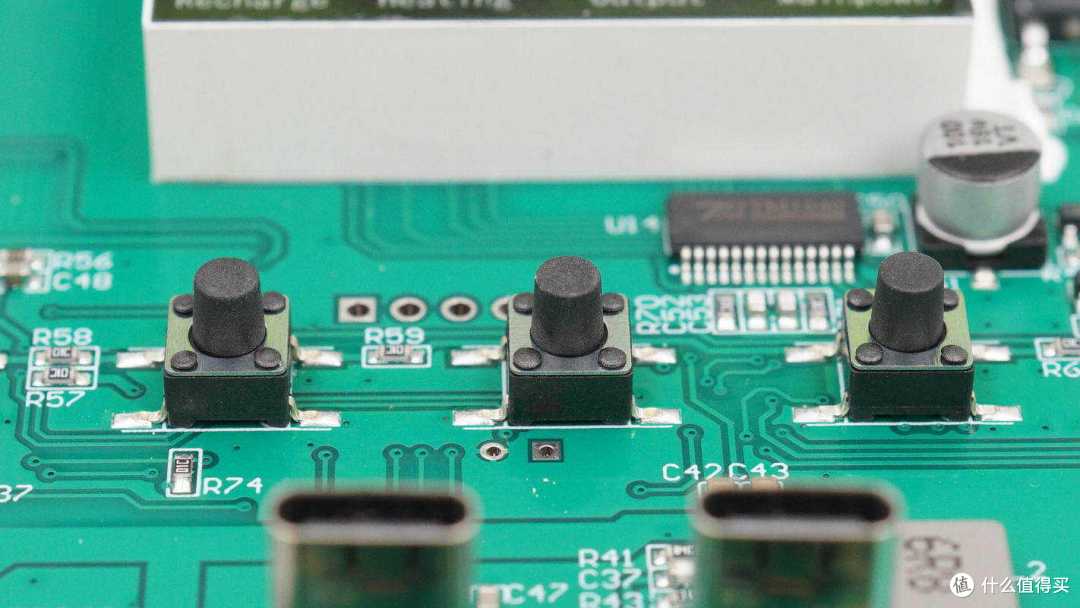

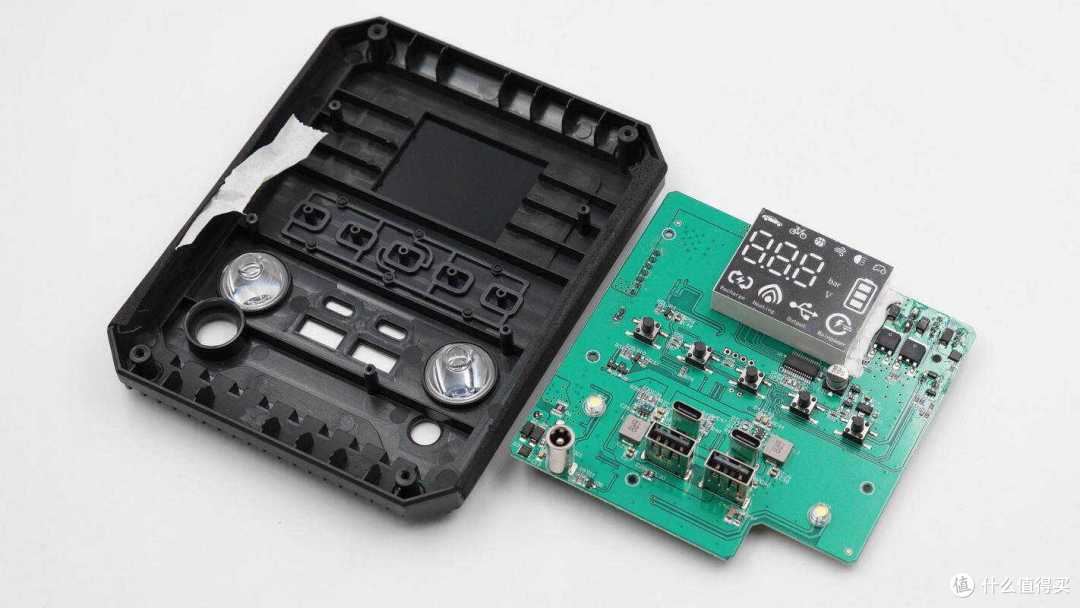

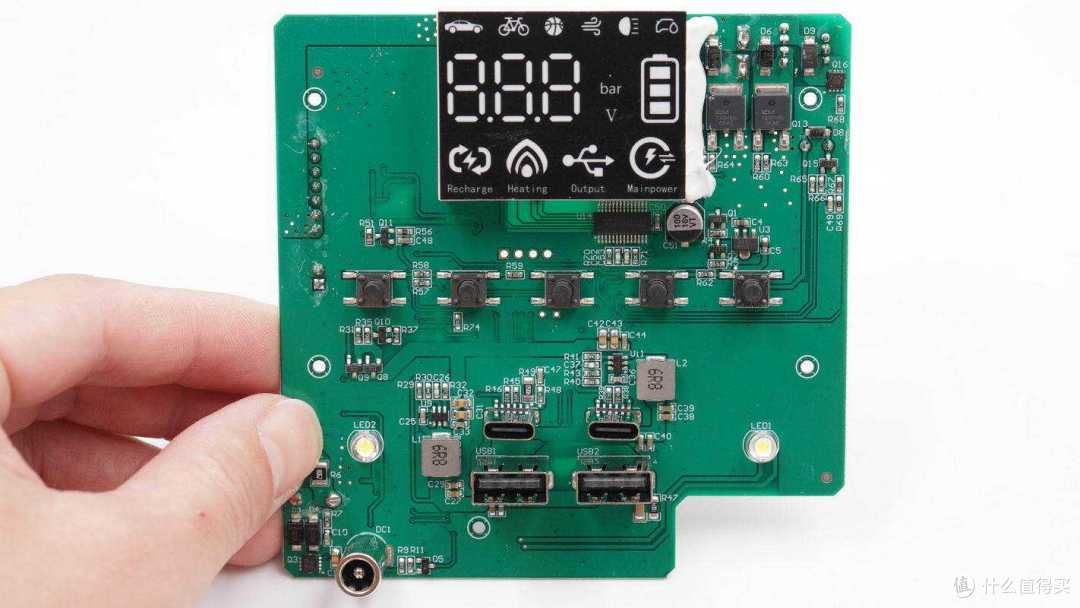

PCBA模块正面一览，上方中间位置设有LED显示屏，右侧设有控制气泵和风机还有继电器的开关管。显示屏下方设有驱动芯片，功能按键和降压电路。下方设有USB-C和USB-A充电接口，左下角设有充电接口。

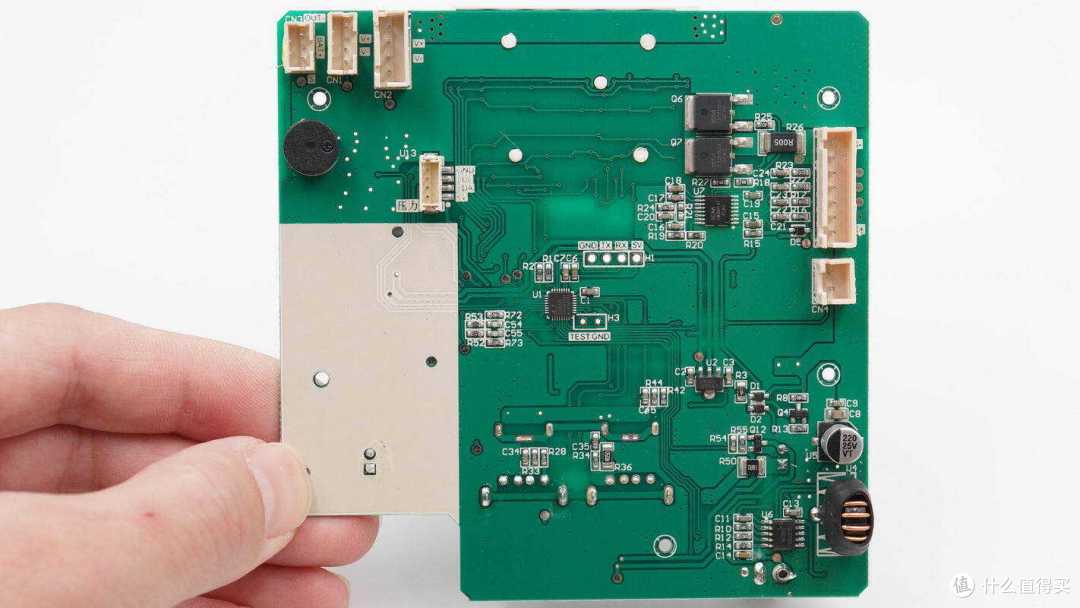

PCBA模块背面左上角设有连接器，分别用于连接继电器，风机和气泵。下方设有蜂鸣器和气压传感器插座。右侧设有电池保护芯片，电池保护管和电池连接插座。中间位置设有主控MCU，右下角设有电池充电芯片，降压电感和滤波电容。

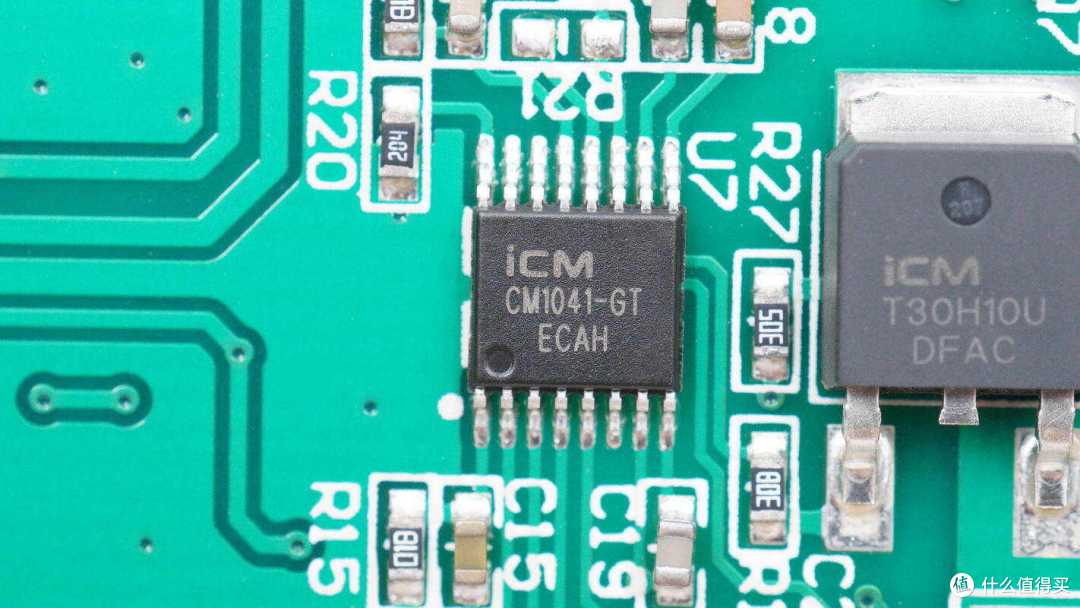

电池保护芯片来自创芯微，型号CM1041，是一颗专用于4串磷酸铁锂/锂电池的保护芯片，芯片内部集成高精度电压检测电路和电流检测电路，通过检测各节电池的电压，充放电电流和温度信息，实现电池过充电、过放电、放电过电流、短路、充电过电流和温度保护功能。
CM1041支持三段放电过电流保护功能，支持电池断线保护功能，支持NTC电阻断线保护功能，具备低工作电流和低休眠电流，适用于电动工具，扫地机器人和UPS后备电源等应用，采用TSSOP16封装。

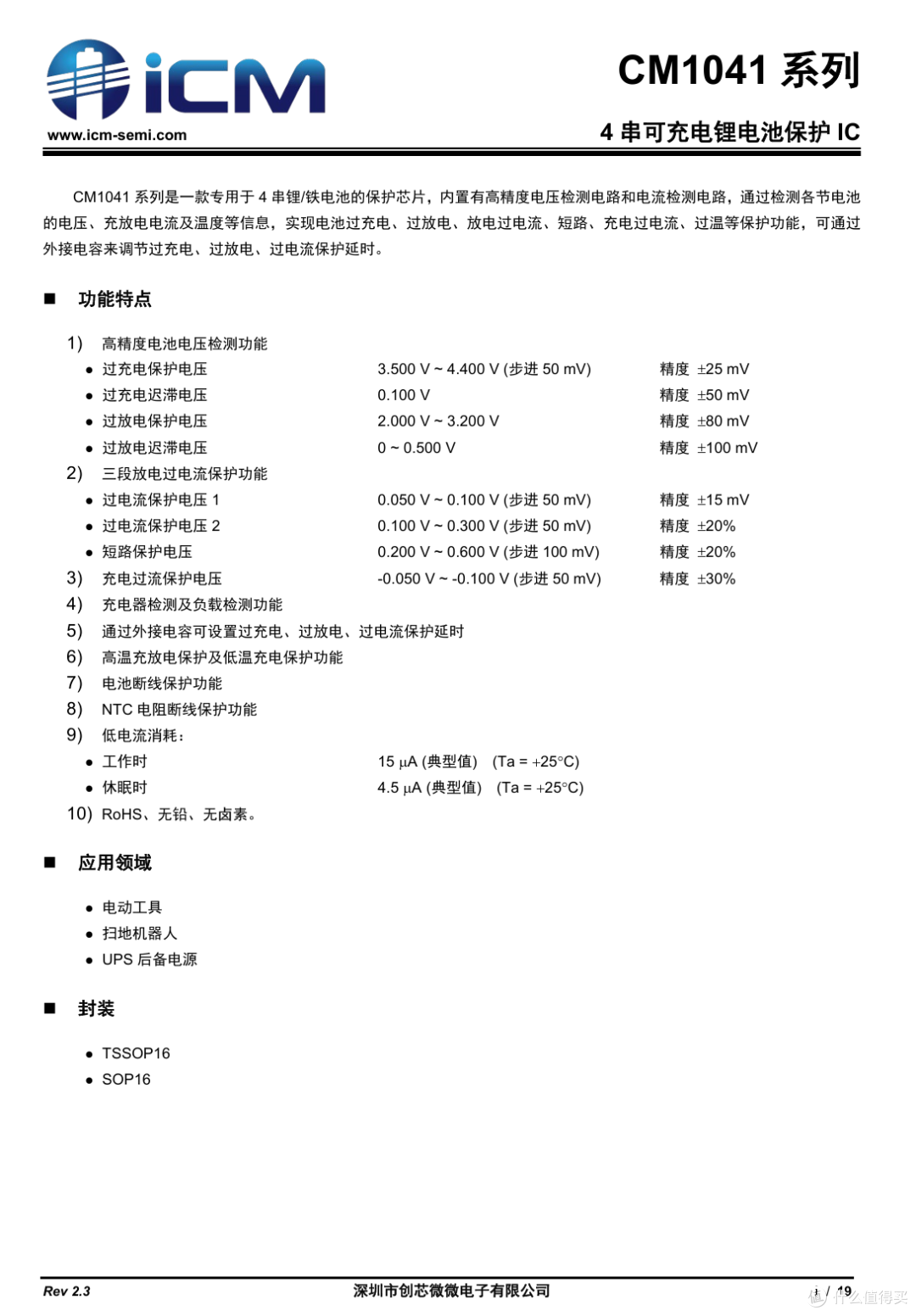

创芯微 CM1041 资料信息。
电池保护管来自创芯微，型号CMT30H10U，NMOS，耐压30V，导阻3.2mΩ，适用于负载开关，UPS和电池保护应用，采用TO252封装。

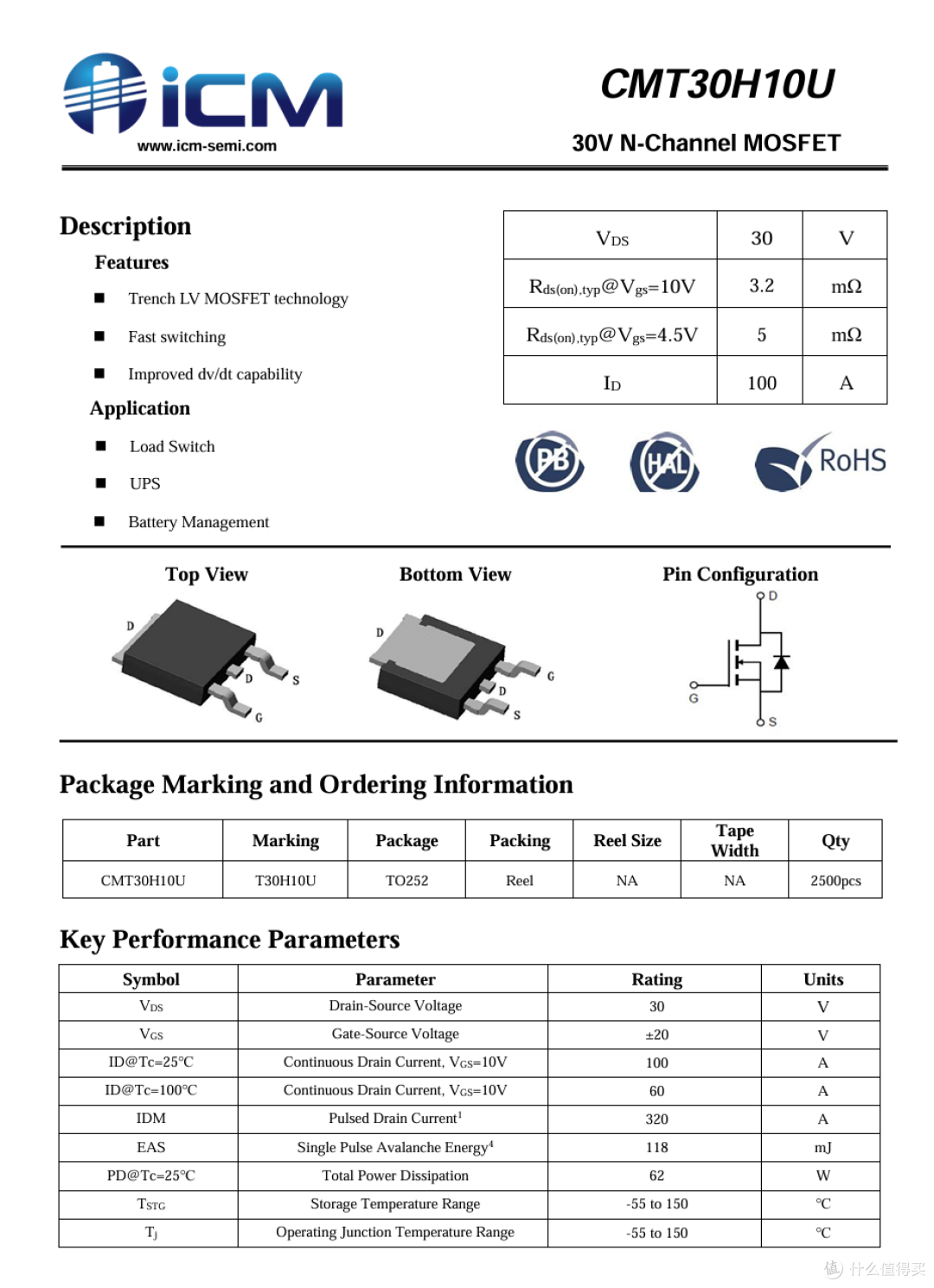

创芯微 CMT30H10U 资料信息。

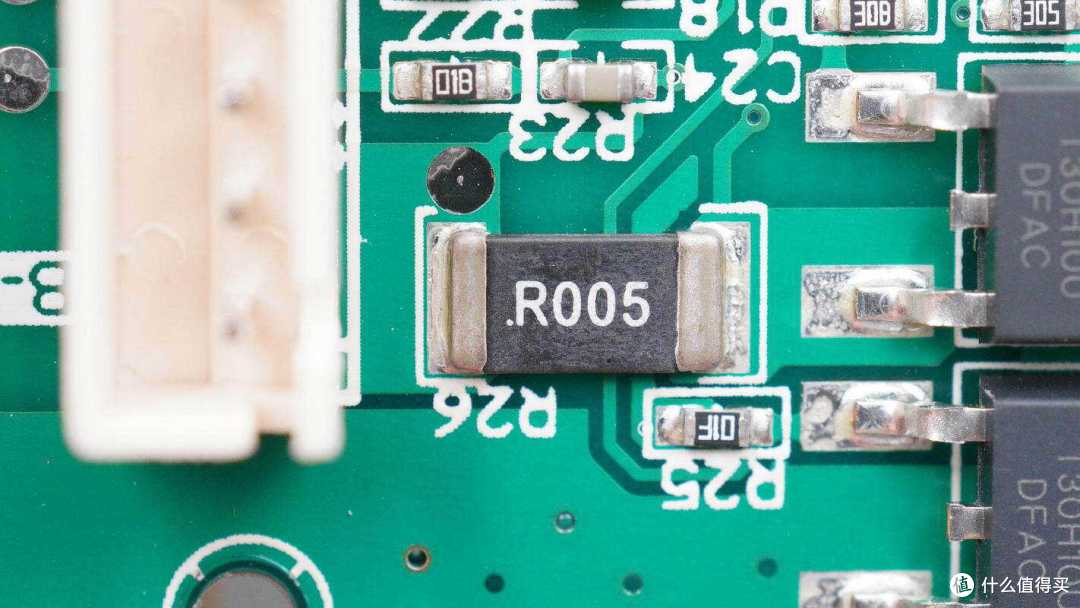

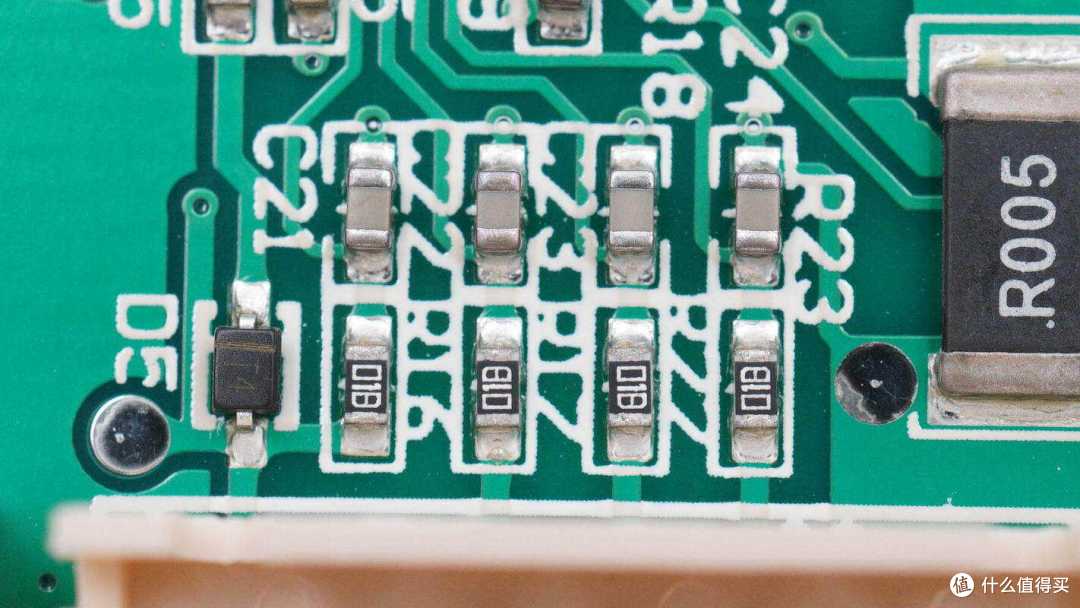

5mΩ取样电阻用于检测电池组充放电电流。
用于电池单体电压采样的电阻和滤波电容特写。

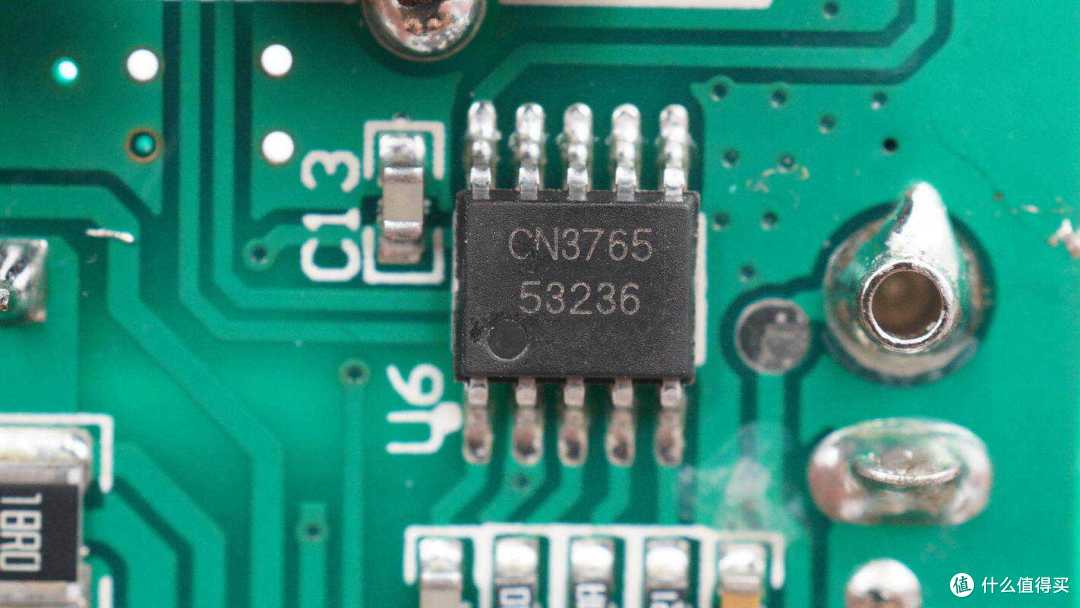

电池充电芯片来自如韵电子，型号CN3765，是一颗开关降压多串锂电池充电芯片，支持6.6-30V输入电压，开关频率为310KHz，输出电流可达4A，芯片外置开关管和二极管，充电电压和充电电流均由外部电阻设置，支持自动再充电，支持充电和充电结束指示，采用SSOP10封装。

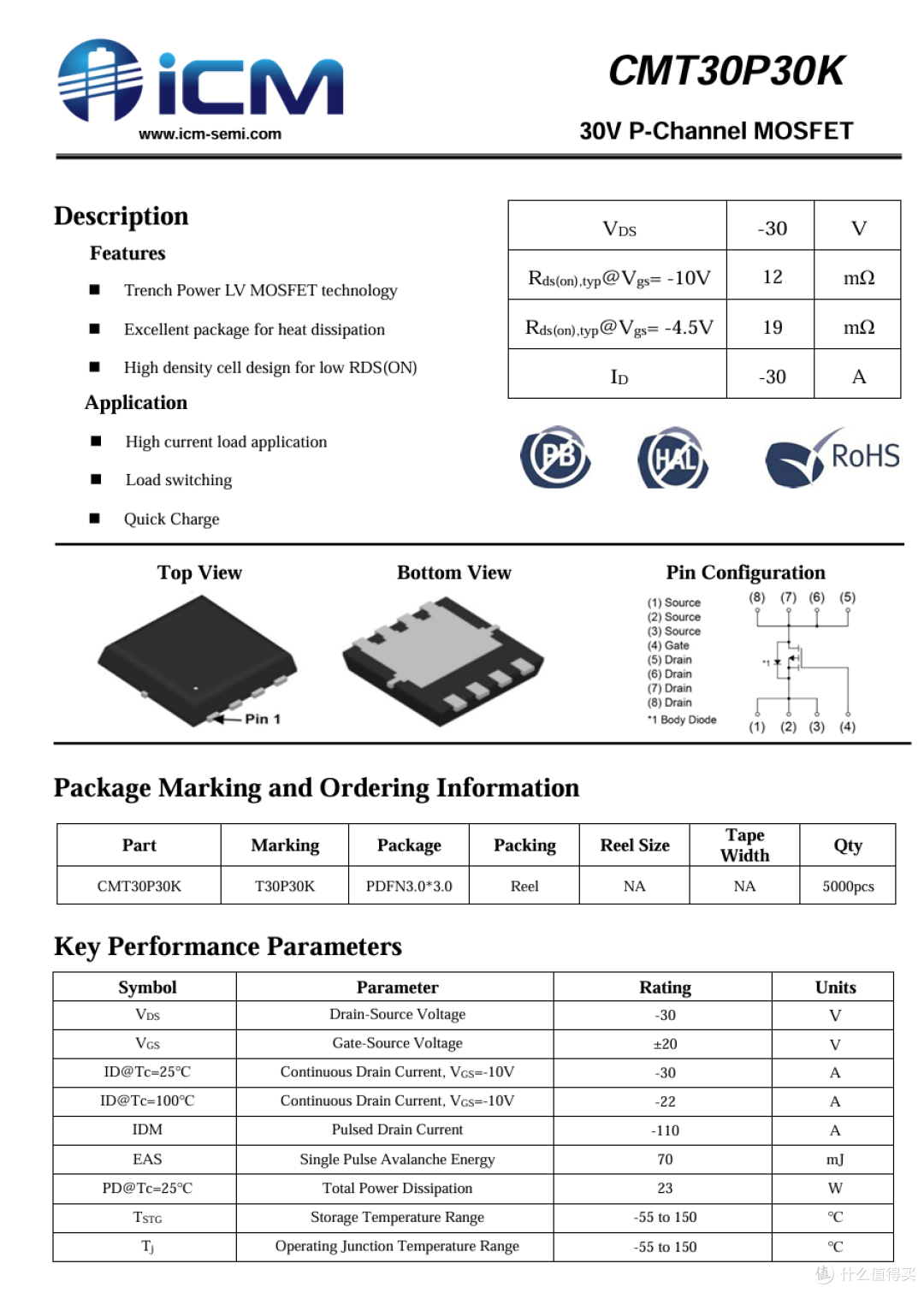

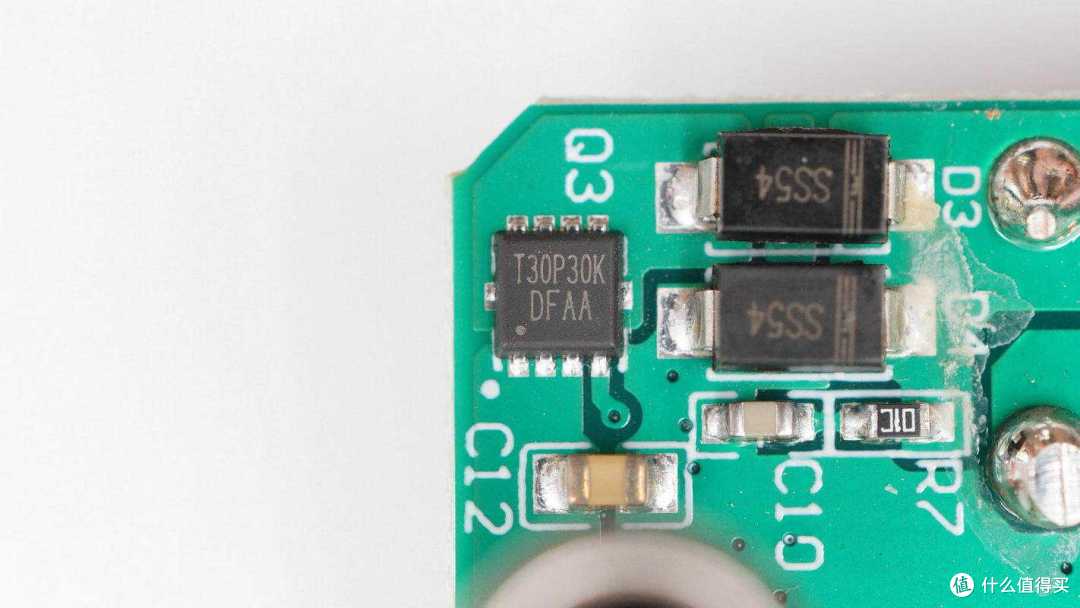

充电开关管来自创芯微，型号CMT30P30K，PMOS，耐压-30V，导阻12mΩ，适用于负载开关和快充应用，采用PDFN3*3封装。
创芯微 CMT30P30K 资料信息。

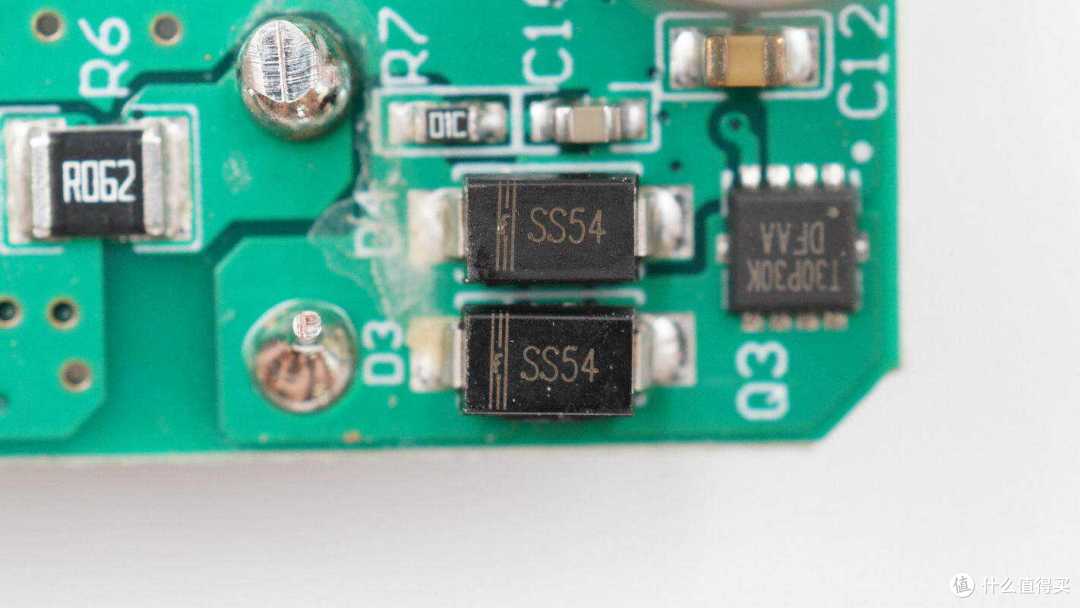

两颗SS54肖特基二极管用于防止电池倒流和续流。

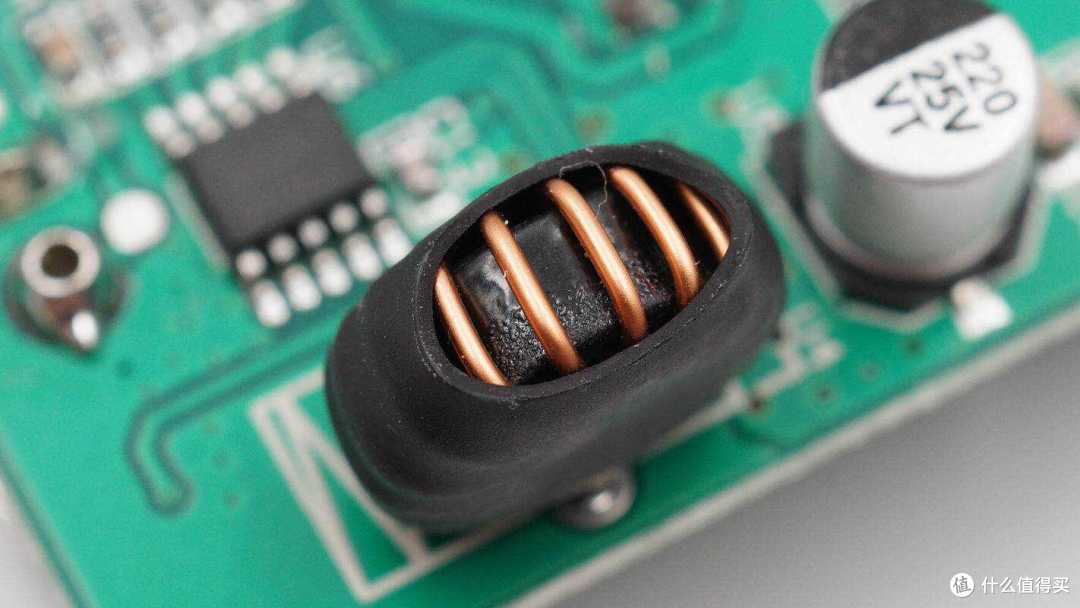

充电电感采用漆包线绕制，外套热缩管绝缘。

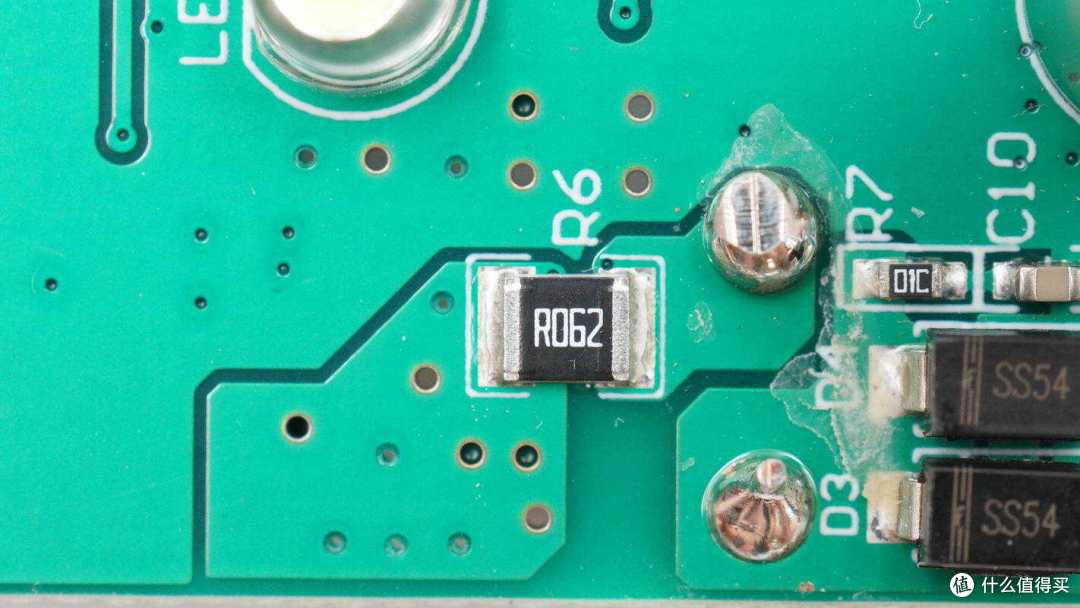

62mΩ电阻用于检测充电电流。

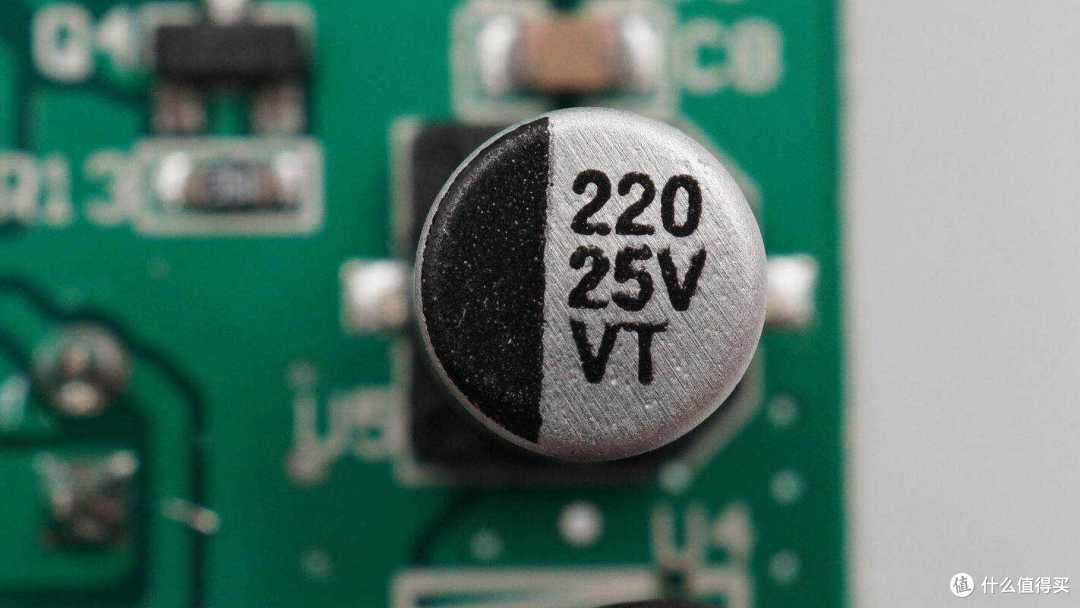

输出滤波电容规格为220μF25V。

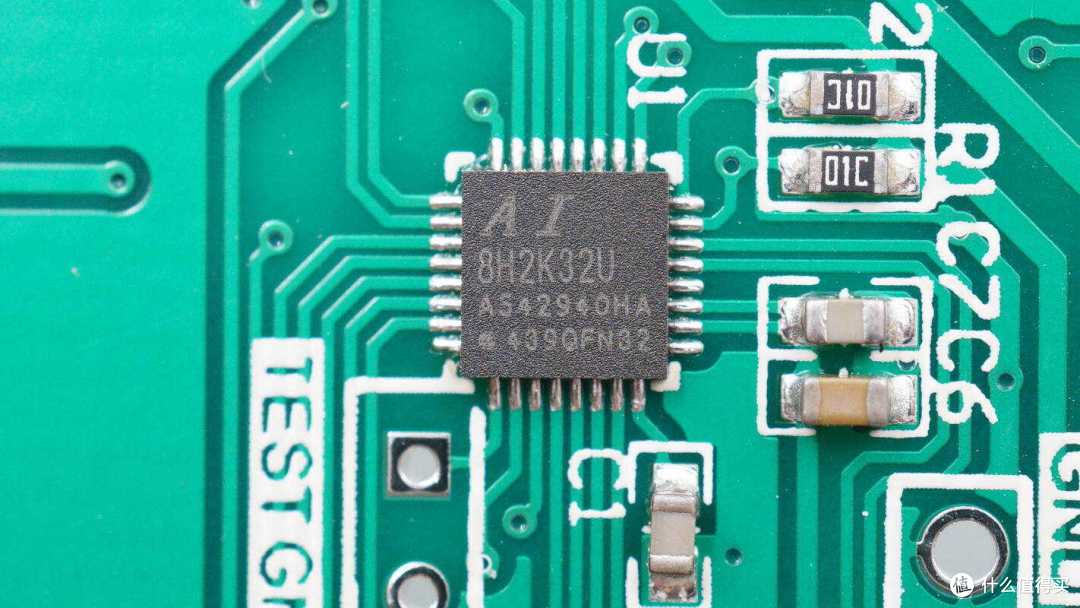

MCU来自深圳国芯人工智能，型号AI8H2K32U，支持1.9-5.5V工作电压，内置32KB FLASH和256B RAM，2.25KB SRAM，具备定时器，串口，I2C接口，集成超高速ADC和DAC，采用QFN32封装。

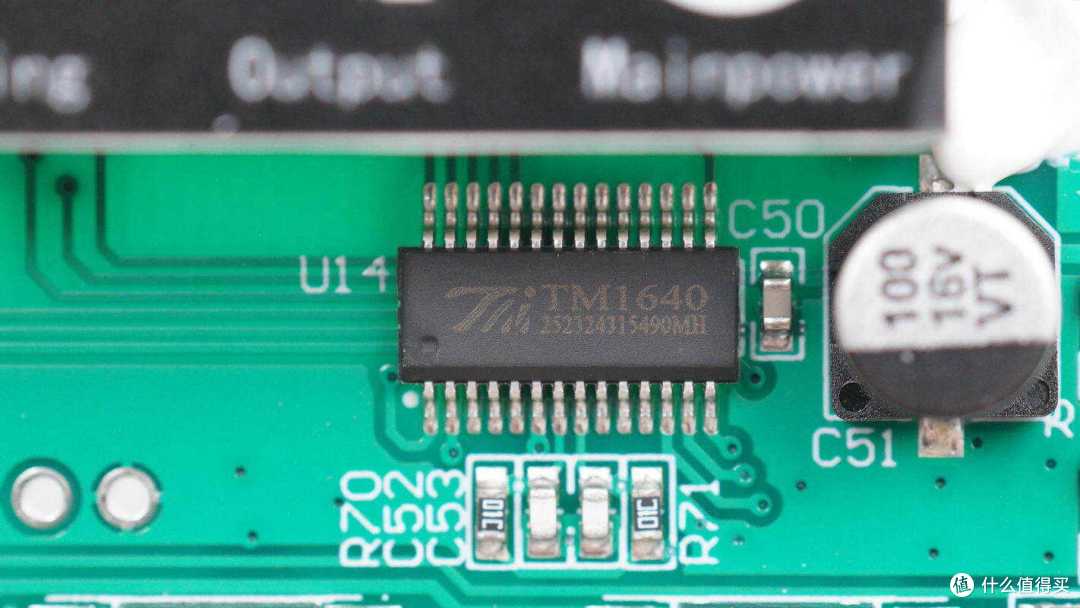

屏幕驱动芯片来自天微，型号TM1640，支持8段*16位显示模式，支持8级亮度调节，通过两线串行接口连接，采用SSOP28封装。

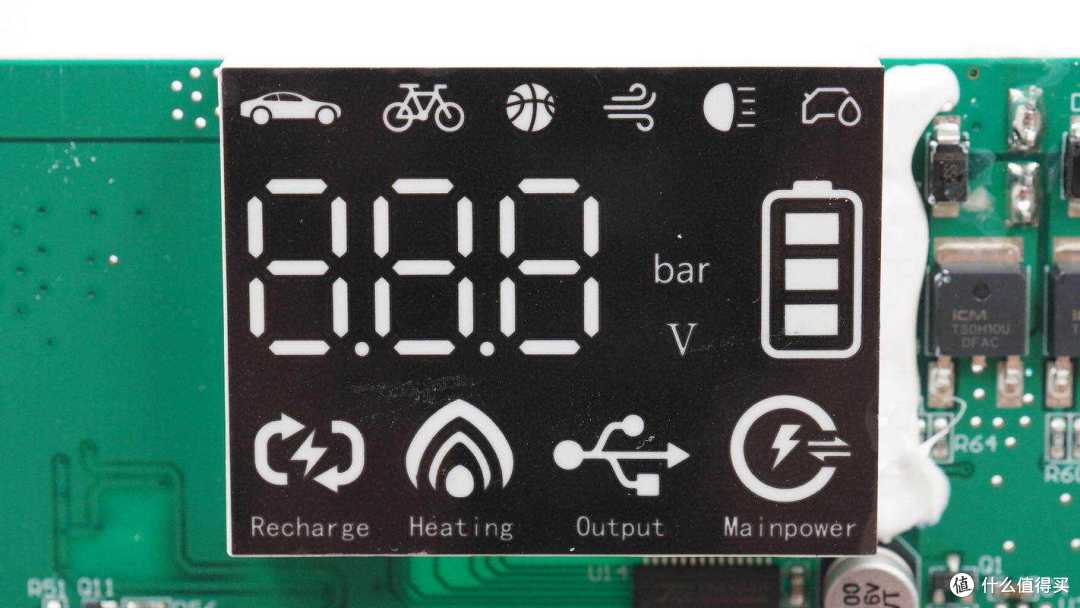

LED屏幕可显示充气档位，气压和电池电压，电池电量等信息。
按键采用贴片焊接。

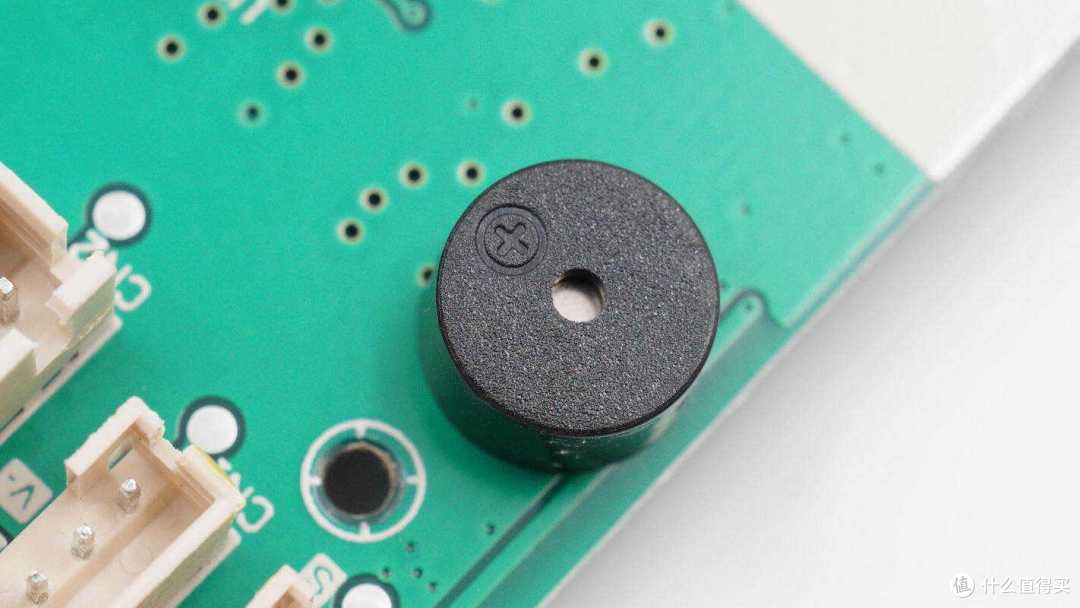

蜂鸣器用于功能提示。

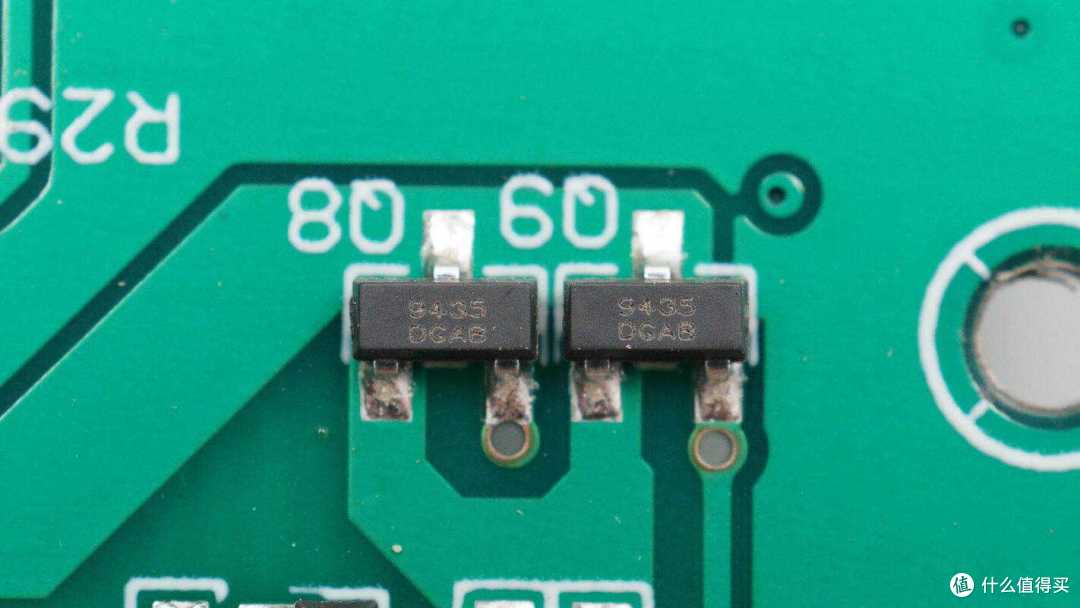

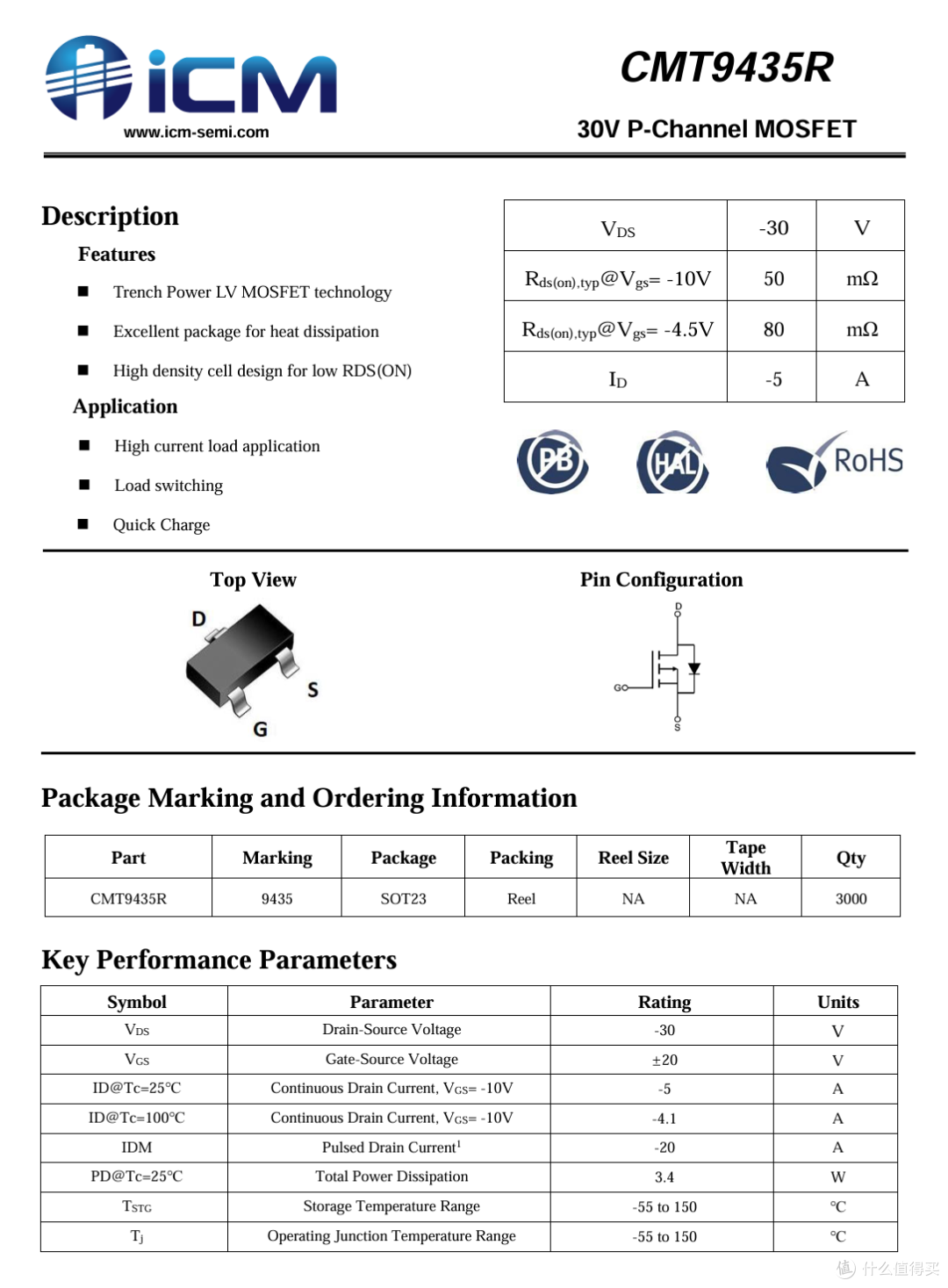

供电控制开关管来自创芯微，型号CMT9435R，PMOS，耐压-30V，导阻50mΩ，采用SOT23封装，使用两颗并联，用于降压电路供电控制。
创芯微 CMT9435R 资料信息。
共设有两路降压电路，分别用于USB-C和USB-A接口5V输出。

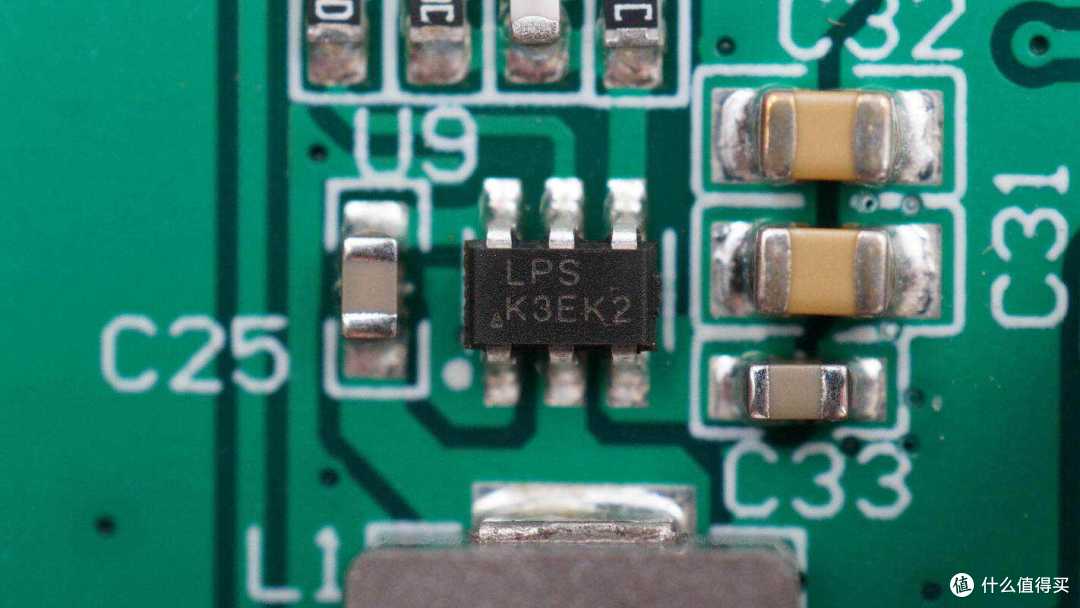

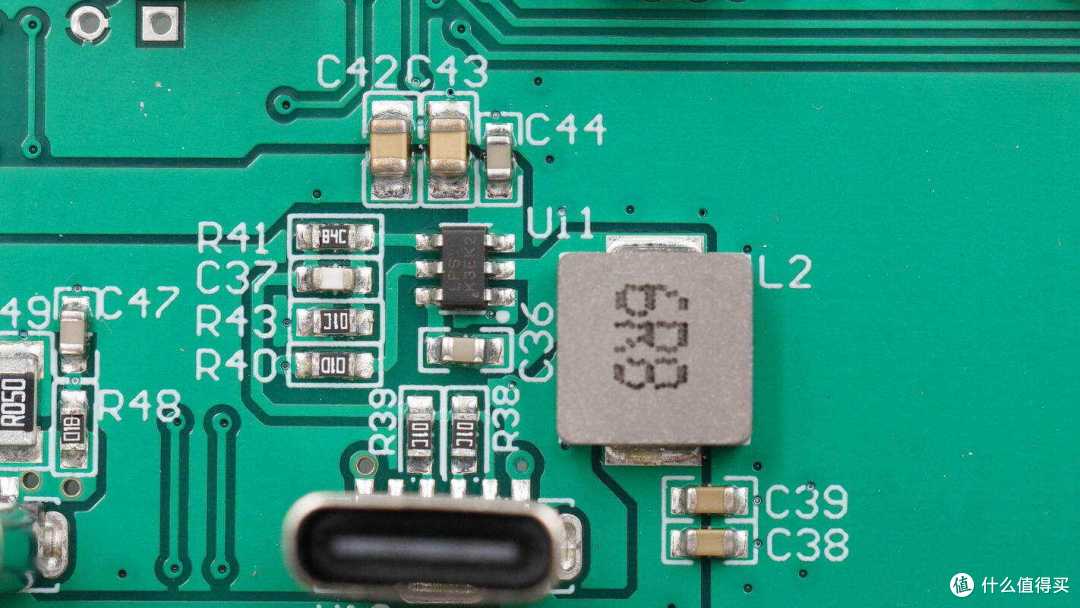

同步降压芯片来自微源半导体，丝印K3EK2，采用SOT23封装。

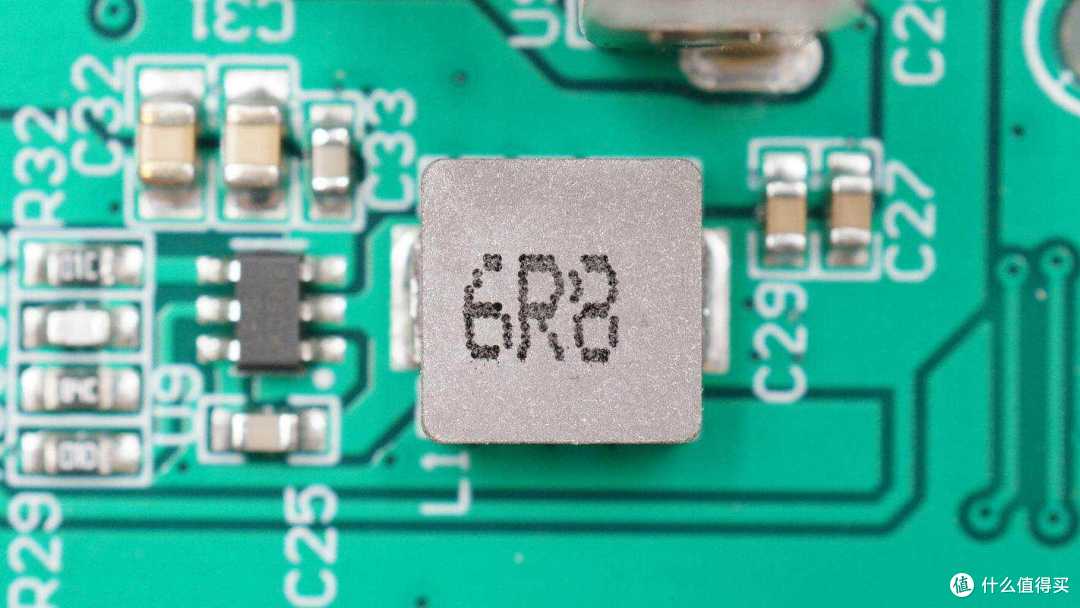

搭配使用的6.8μH合金电感特写。

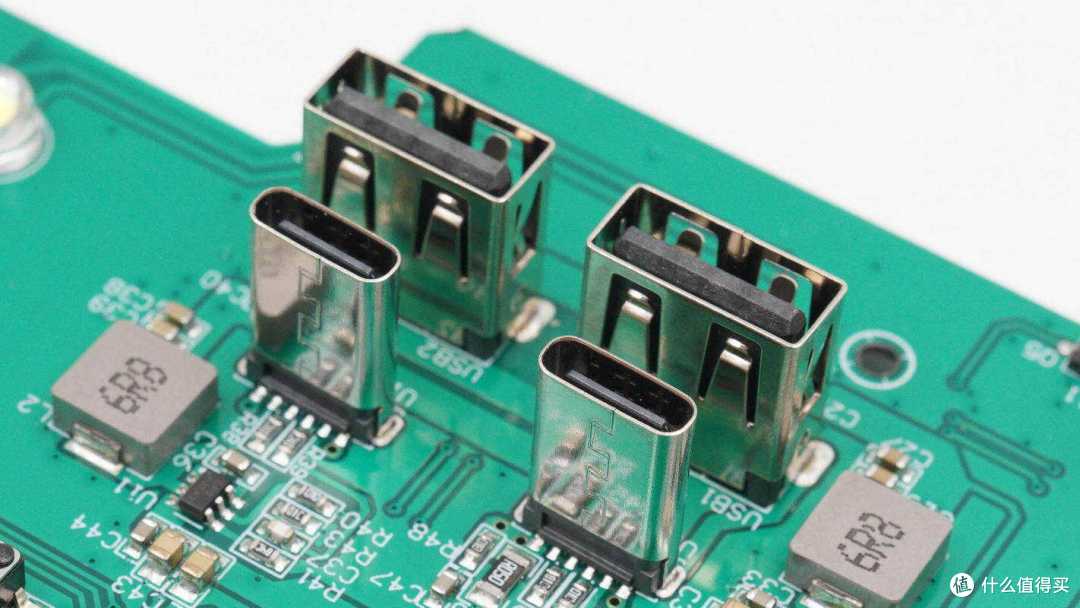

USB-C和USB-A母座通过过孔焊接固定。

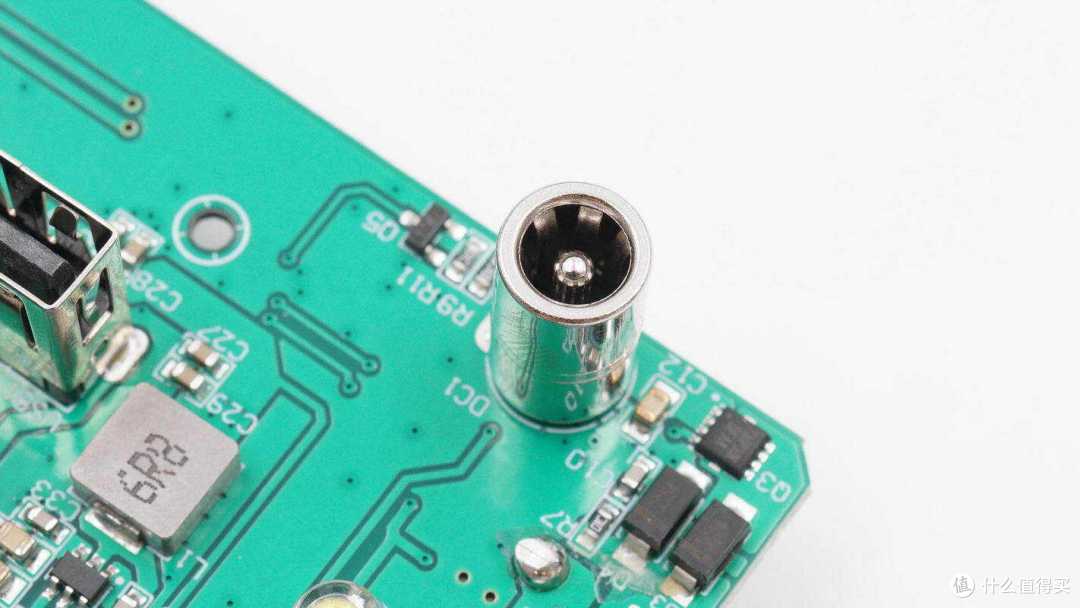

充电插座通过焊接连接。

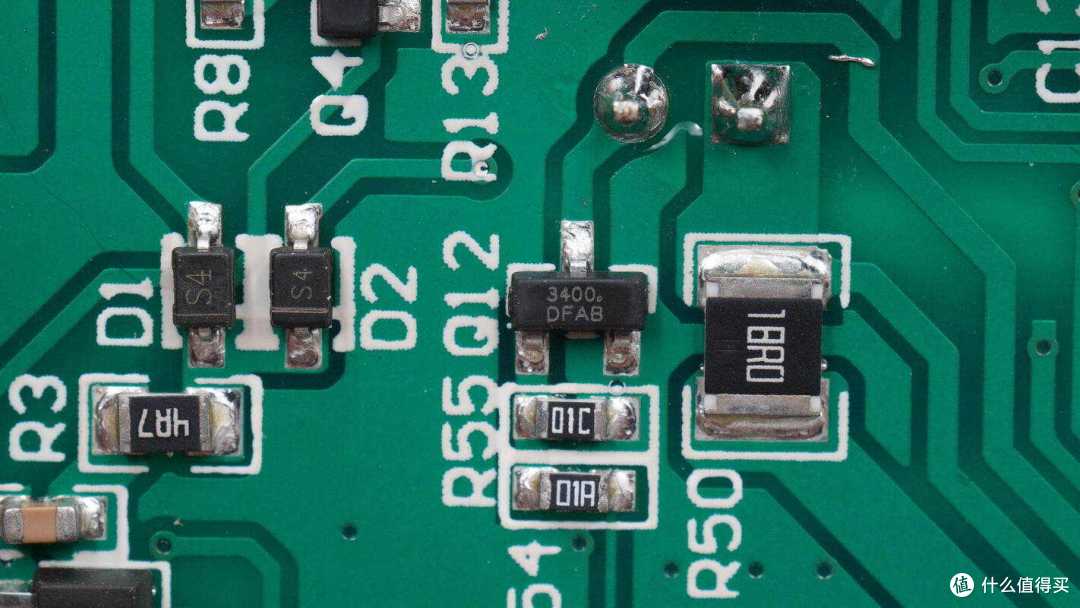

供电控制开关管来自创芯微，型号CMT3400RM，NMOS，耐压30V，导阻28mΩ，采用SOT23封装，用于LED照明灯控制。

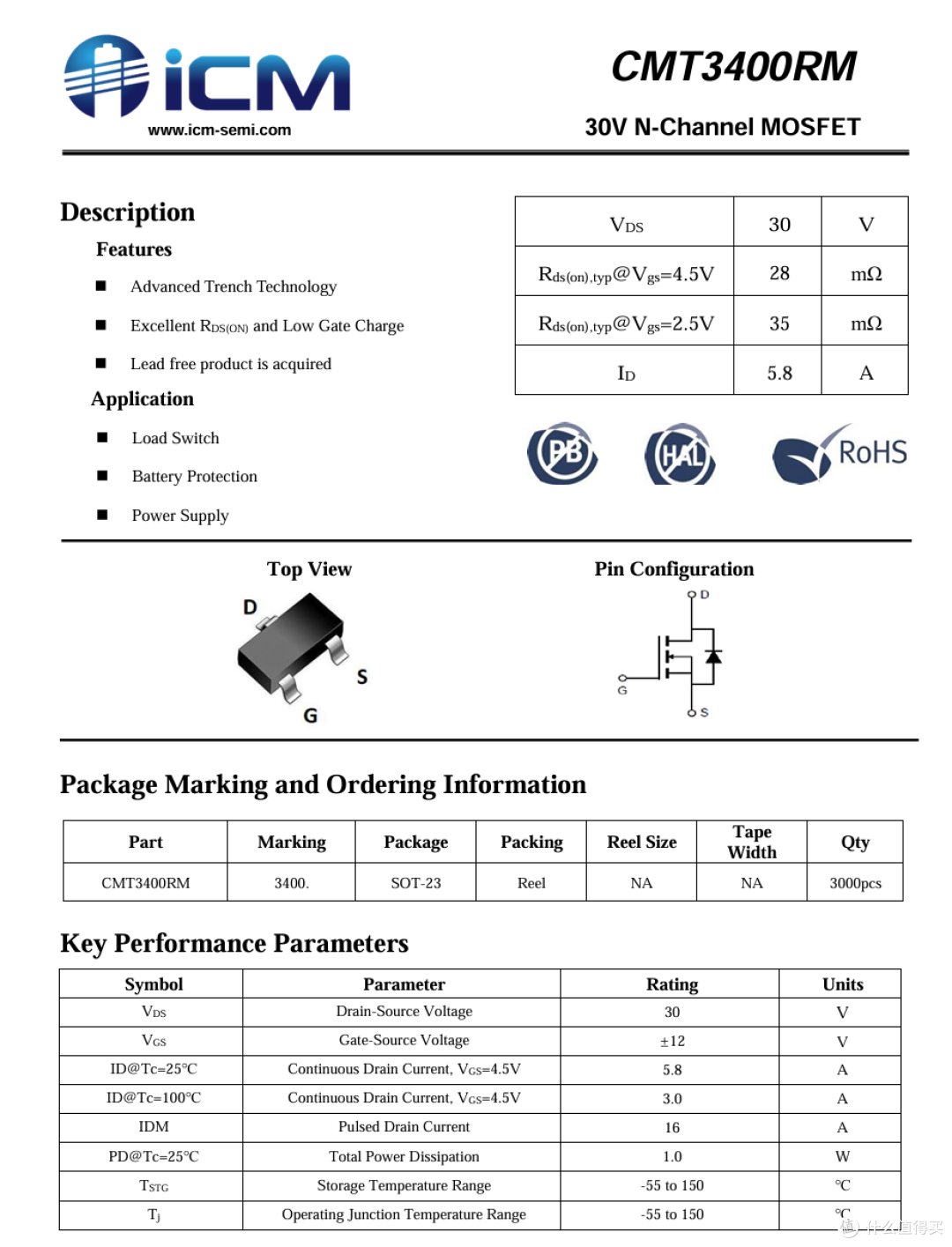

创芯微 CMT3400RM 资料信息。

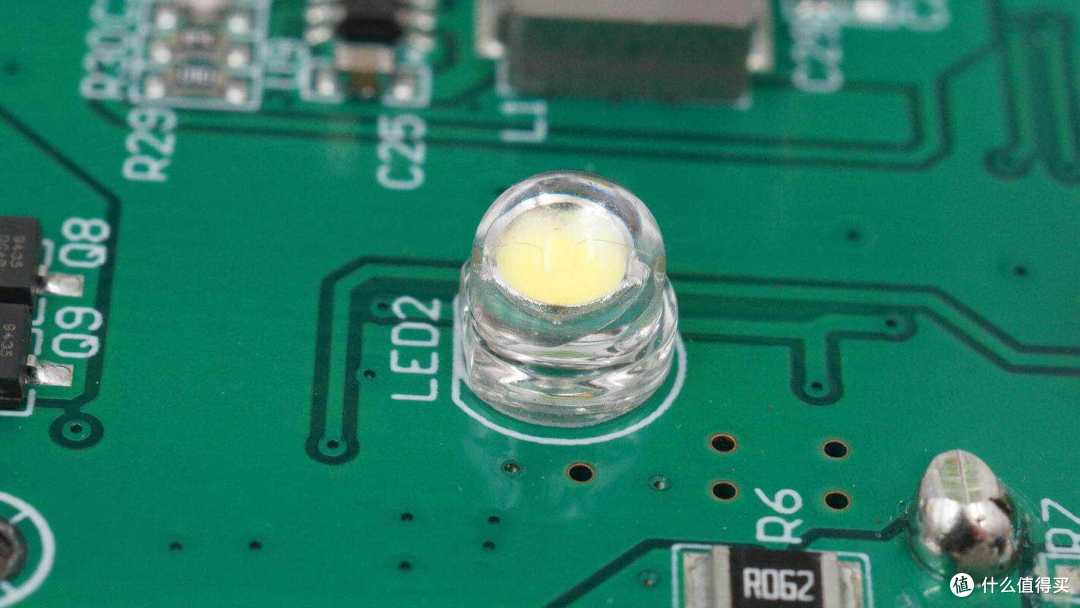

LED照明灯特写。

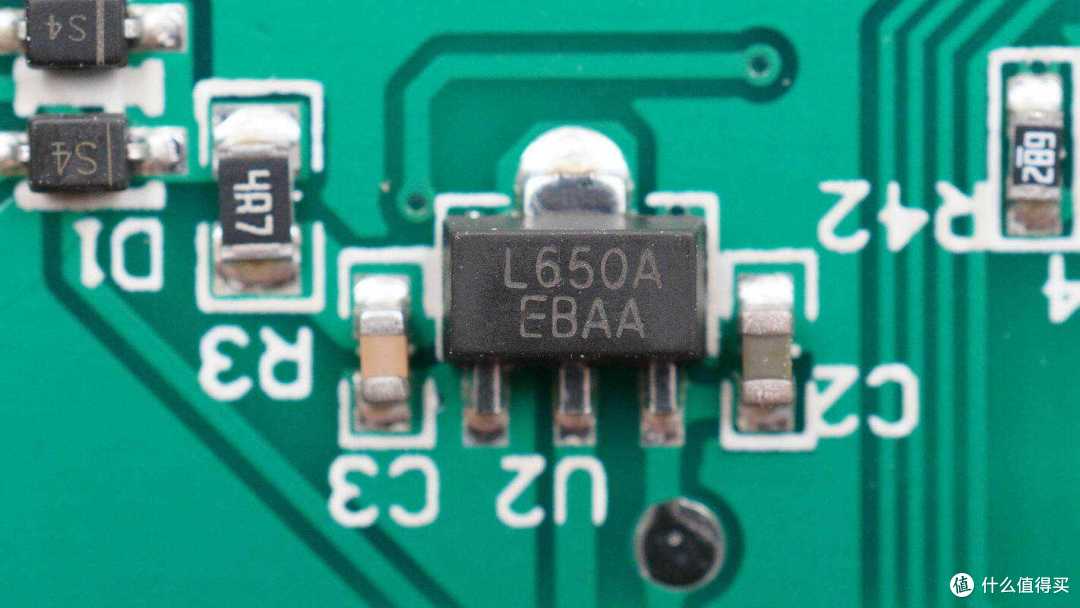

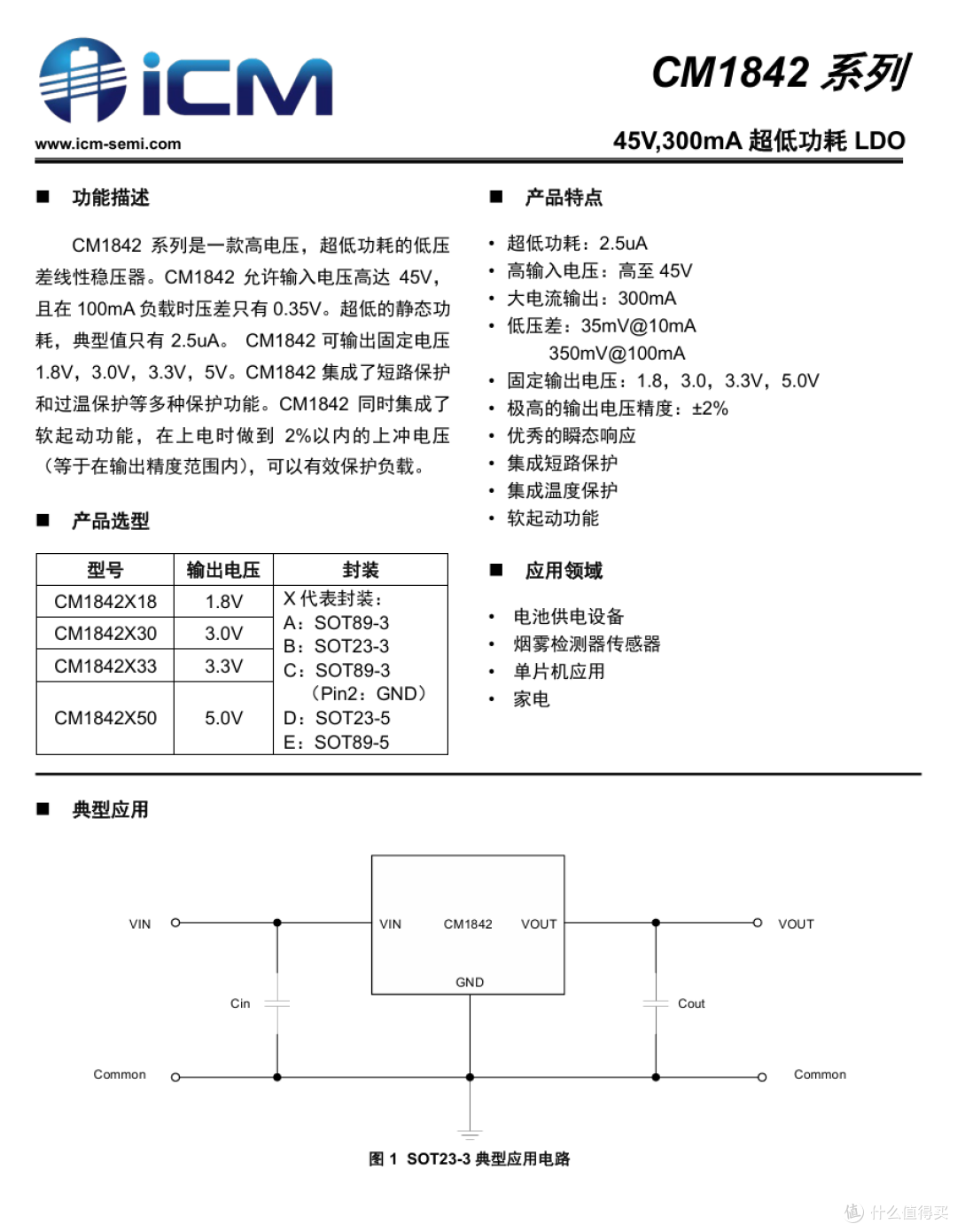

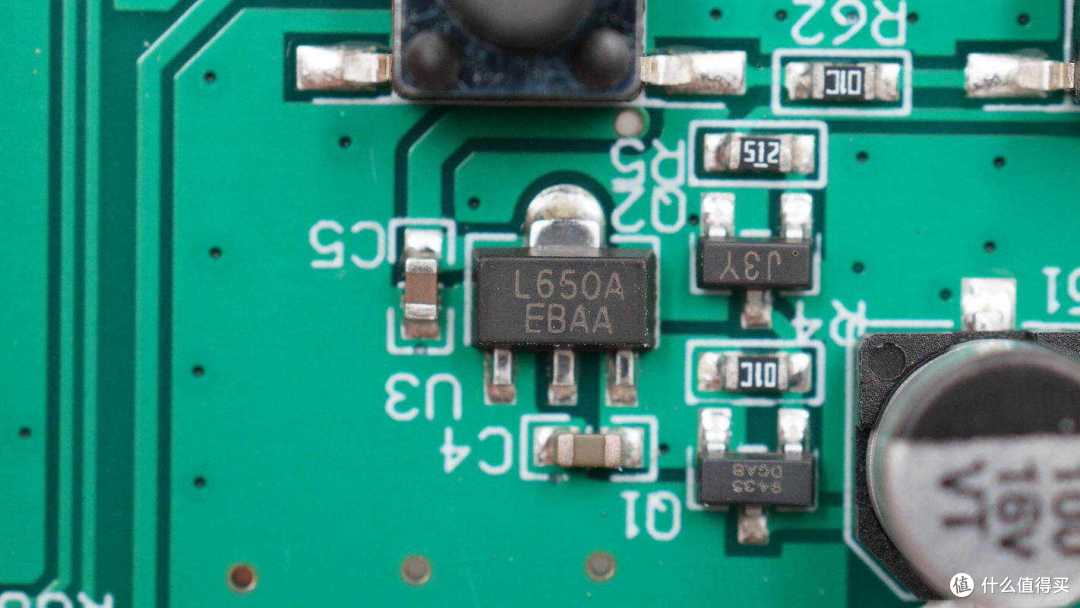

稳压芯片来自创芯微，丝印L650A，型号CM1842A50，是一颗支持45V输入电压的低压差线性稳压器，支持300mA输出电流，具备1.8V，3V，3.3V和5V固定电压输出可选，集成短路保护和温度保护功能，具备优秀的瞬态响应，采用SOT89封装。
创芯微 CM1842 资料信息。
另一颗稳压芯片型号相同。

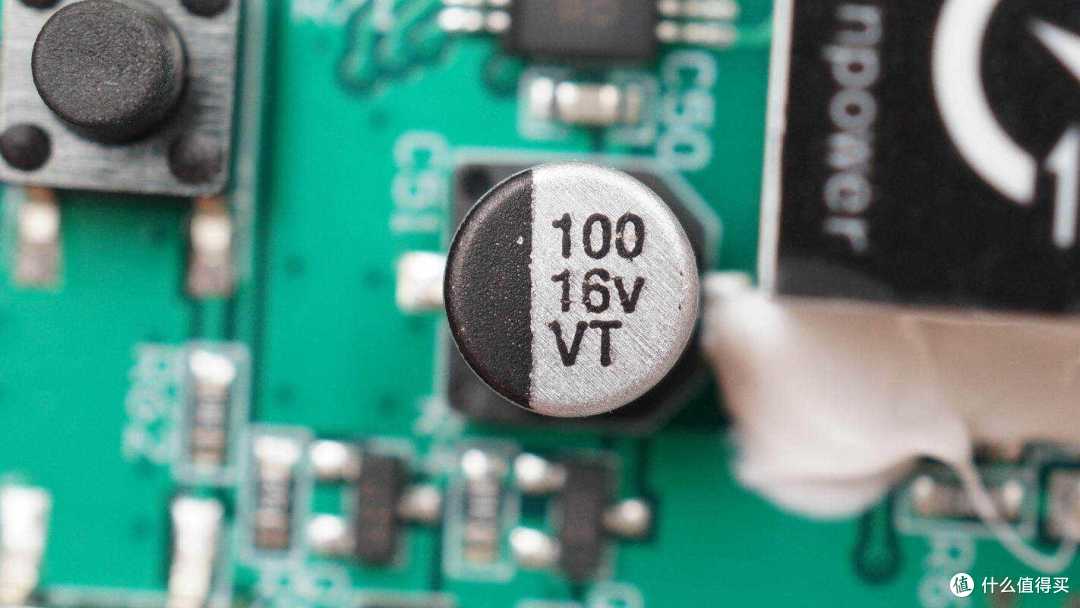

滤波电容规格为100μF16V。

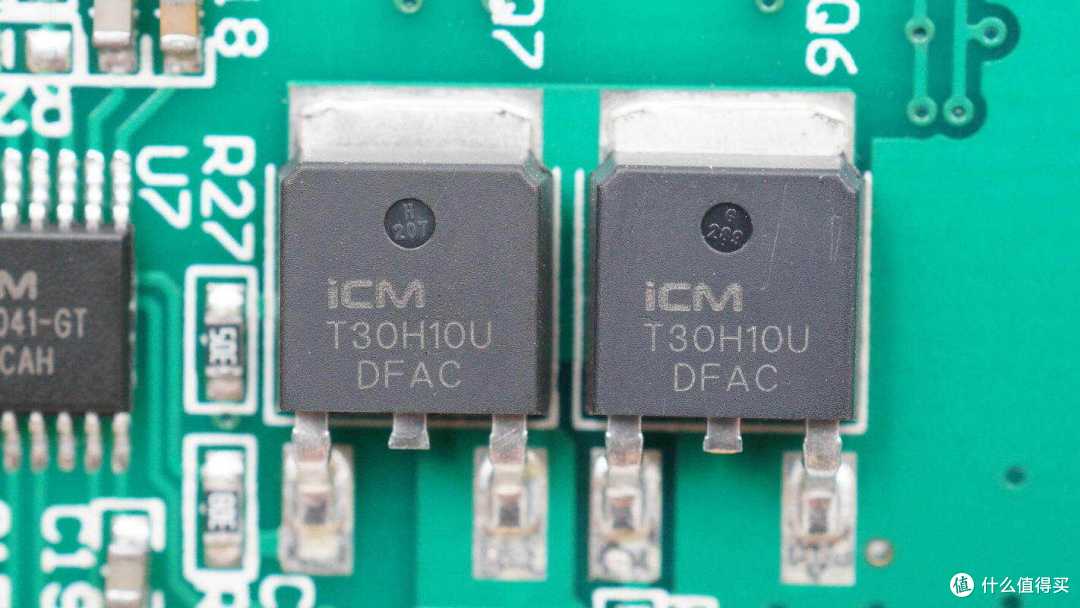

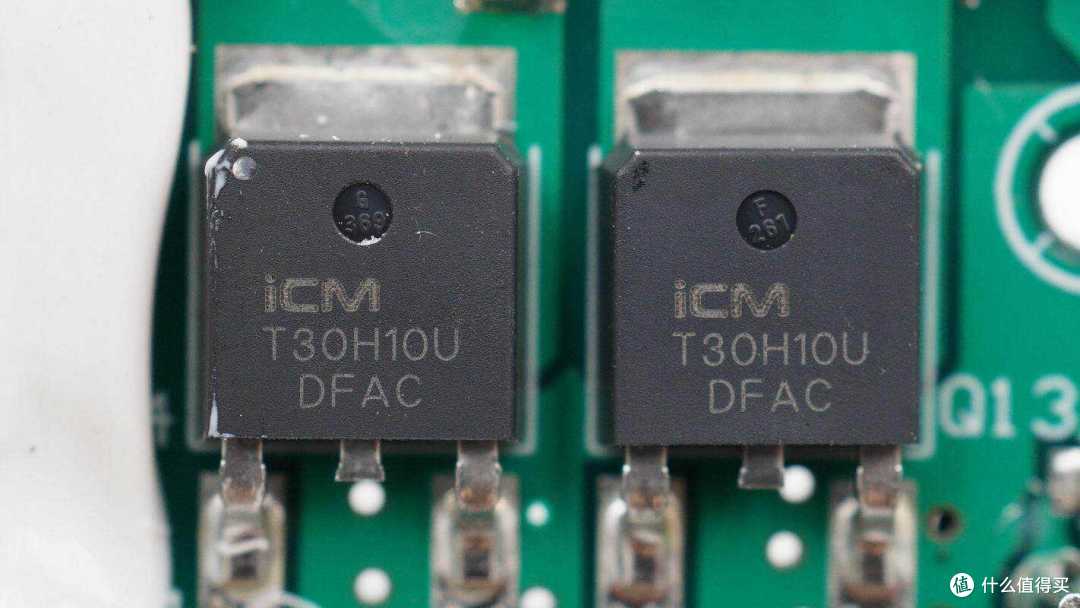

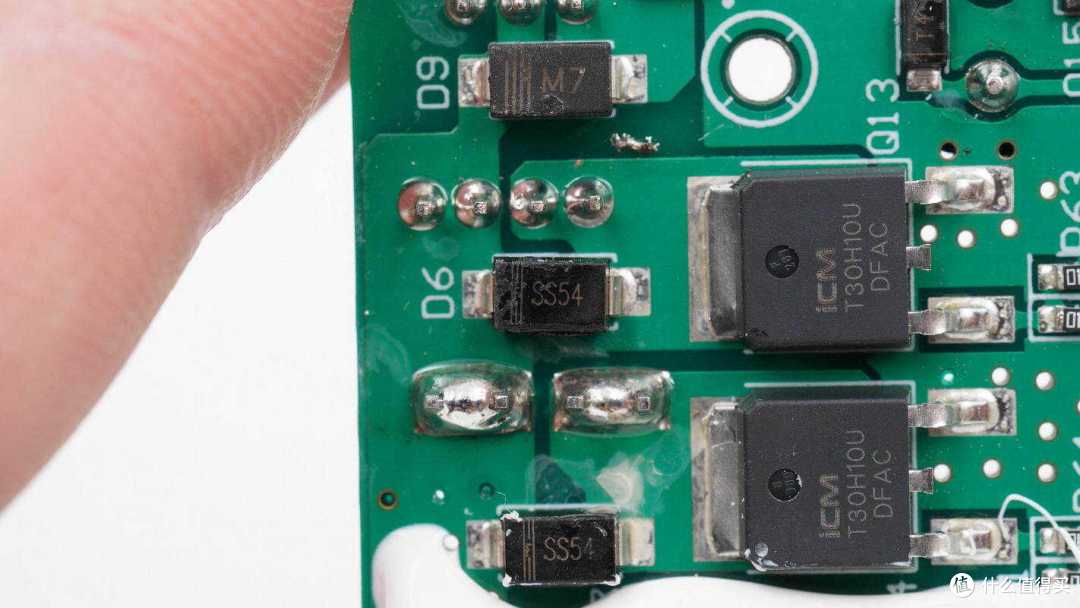

两颗创芯微CMT30H10U用于气泵和风机供电控制。

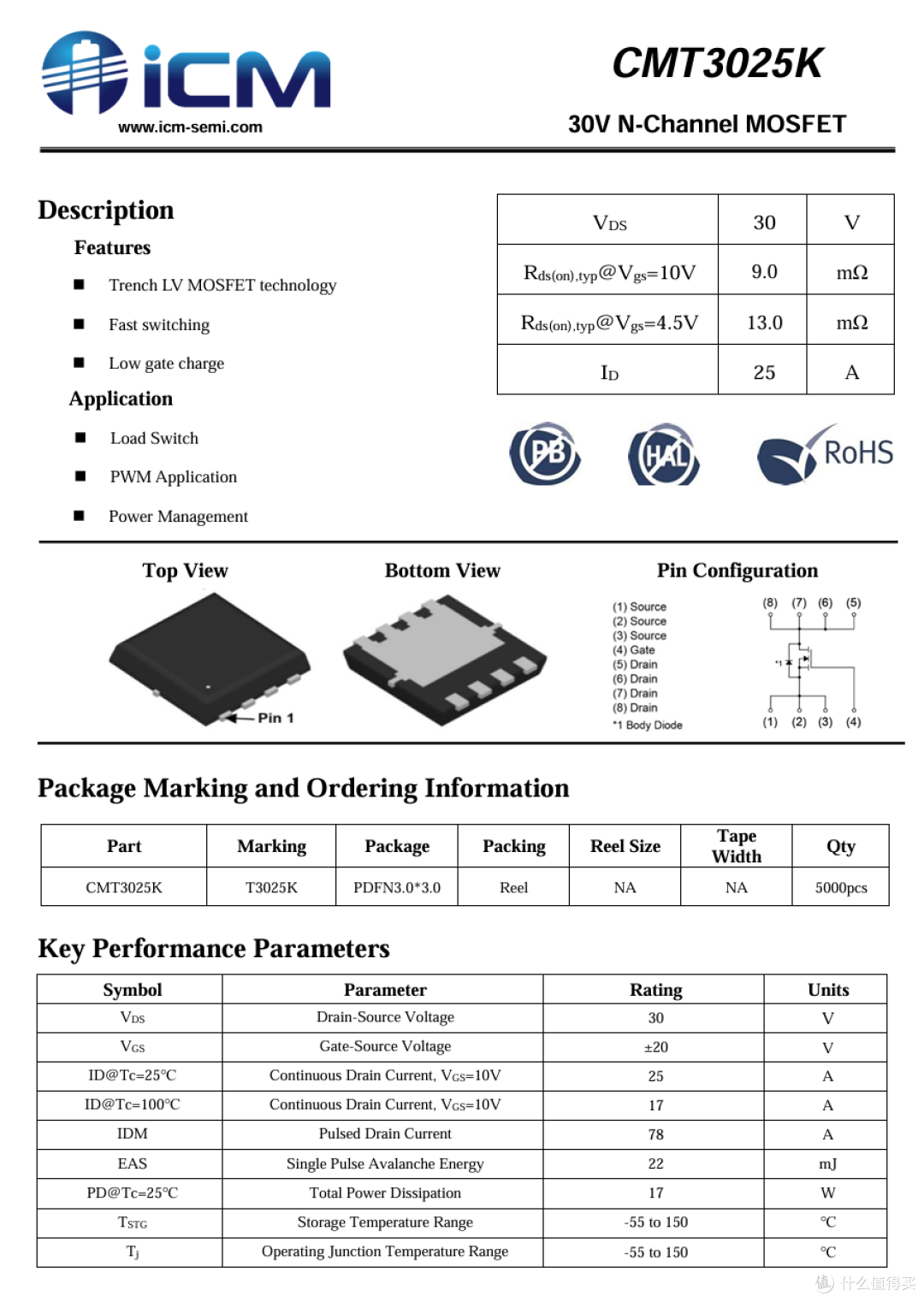

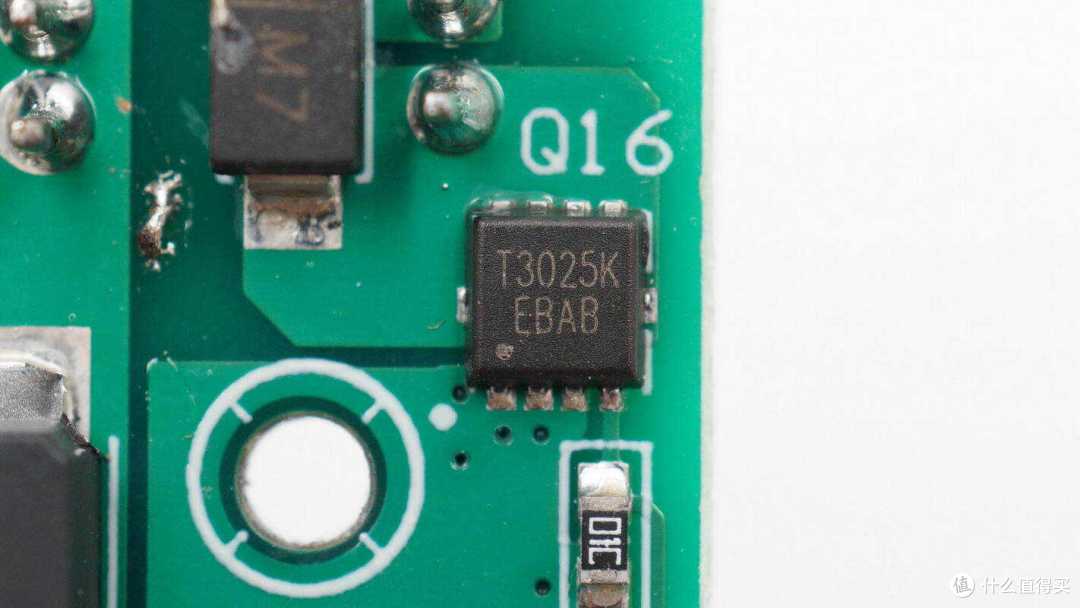

用于输出继电器控制的开关管来自创芯微，型号CMT3025K，NMOS，耐压30V，导阻9mΩ，采用PDFN3*3封装。
创芯微 CMT3025K 资料信息。
三颗续流二极管特写。

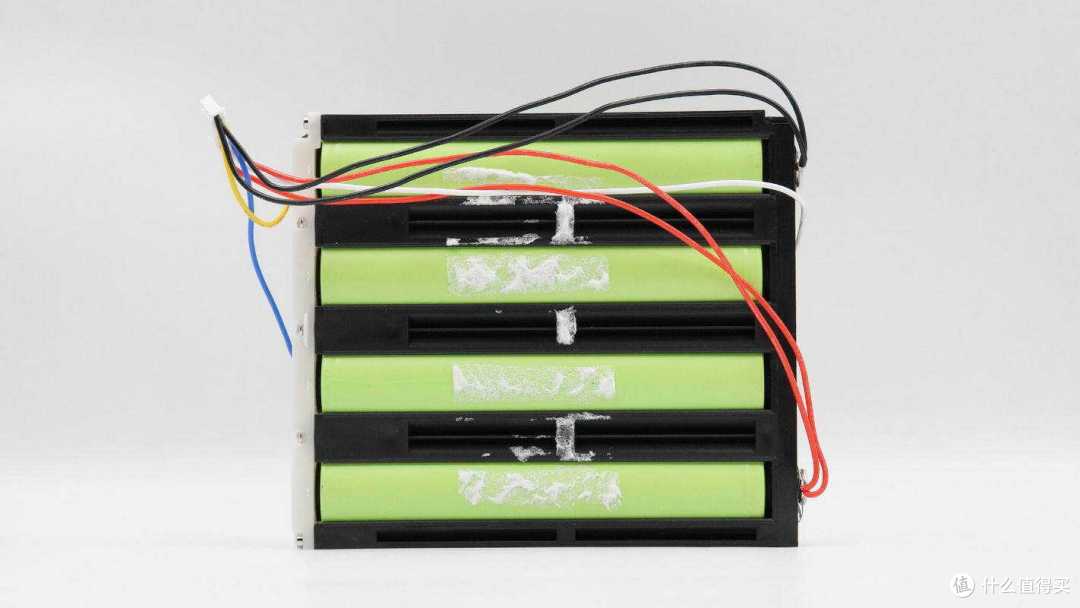

磷酸铁锂电池通过塑料框架固定。
电池组另一侧粘贴泡棉固定到支架上。

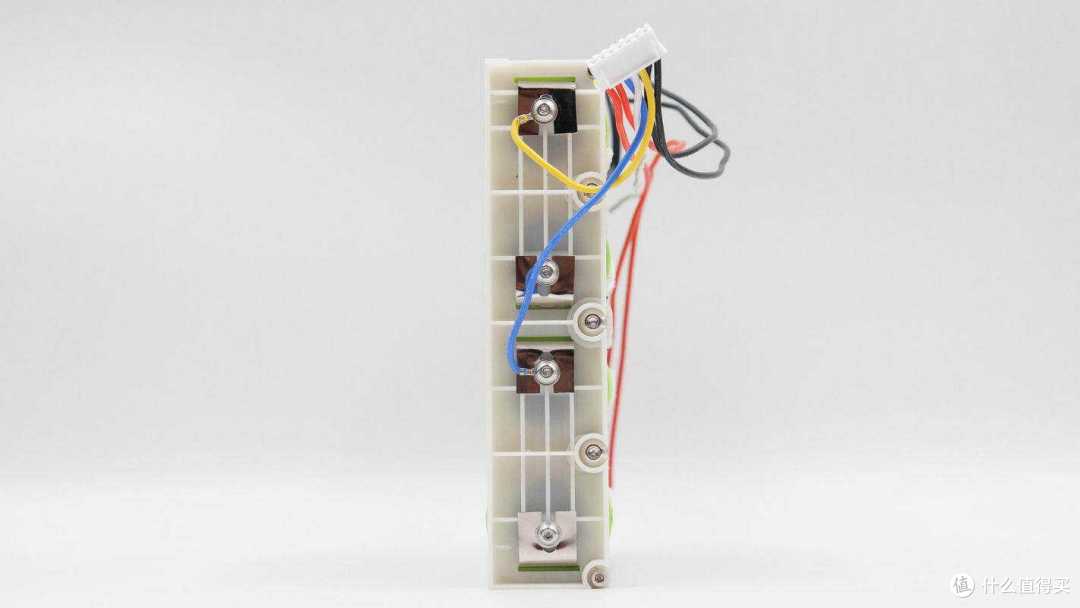

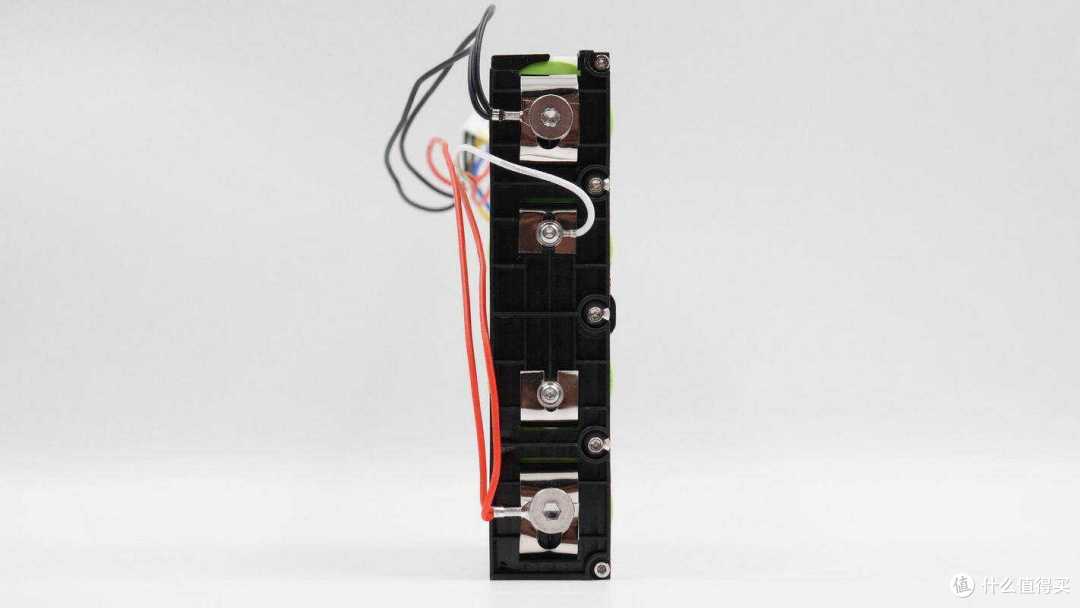

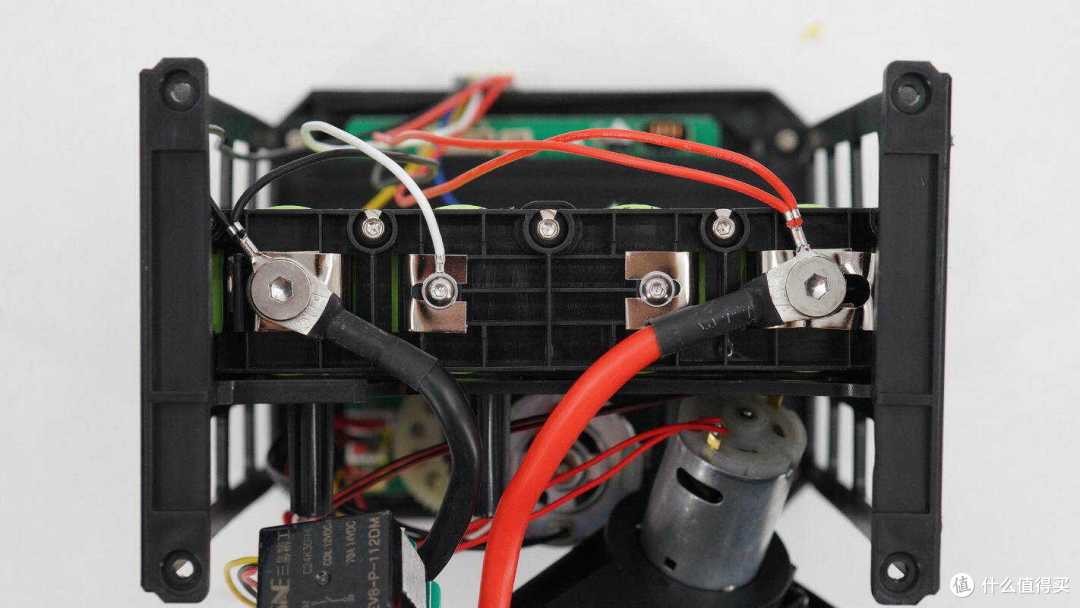

框架通过螺丝固定，连接导线通过螺丝固定。
另一侧导线也通过螺丝固定。

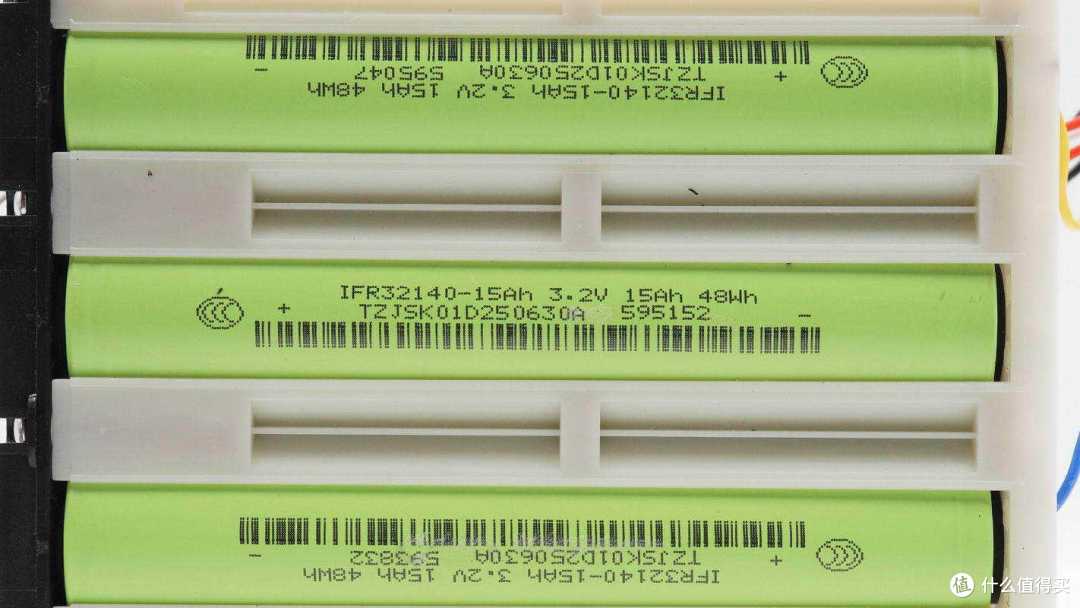

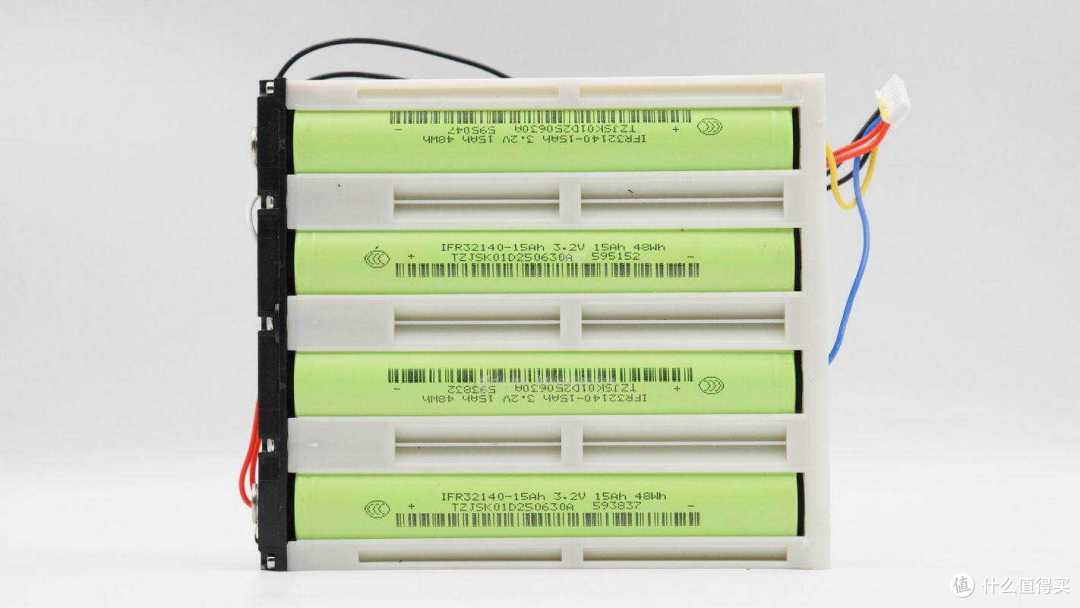

内置磷酸铁锂电池来自佳仕凯新能源，型号IFR32140-15Ah，电池标称电压3.2V，充电截止电压3.65V，容量为15Ah，最大持续放电电流45A，脉冲放电电流90A，能量为48Wh。
气泵组件通过压板固定，并设有气压传感器。

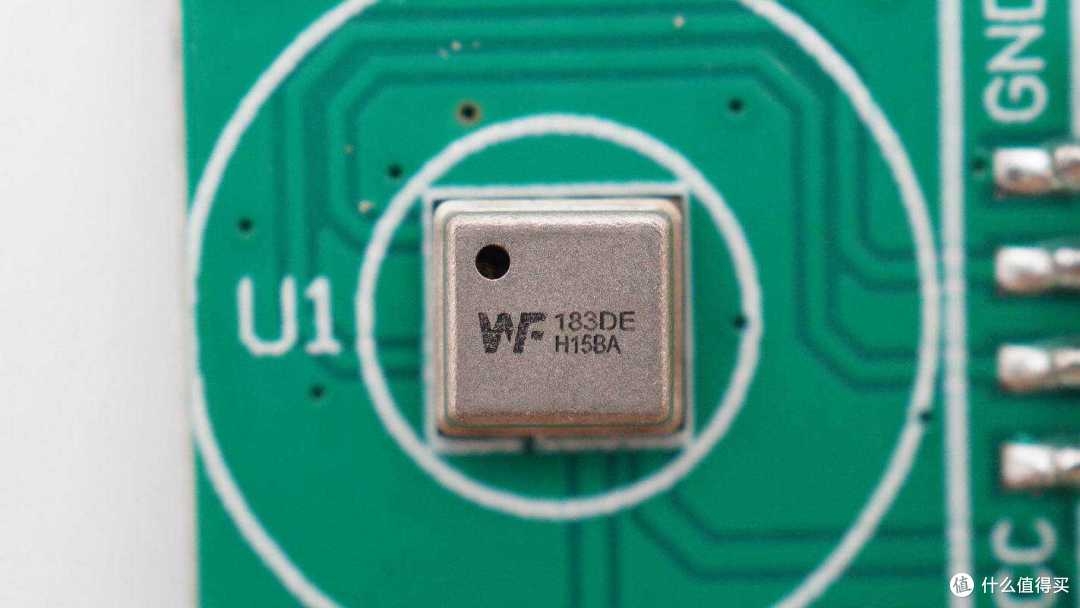

气压传感器来自伟烽，型号WF183DE，为数字气压传感器，支持2.4-5.5V工作电压，支持I2C，UART和OWI接口，采用QFN8封装。
壳体内部设有风机和连接插座。

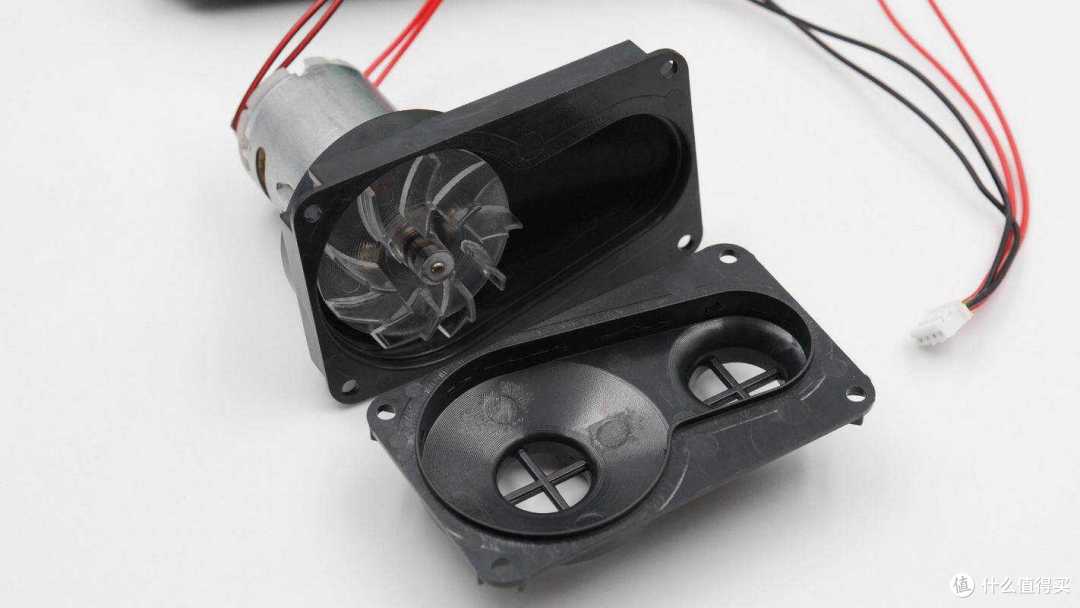

风机为离心式设计。

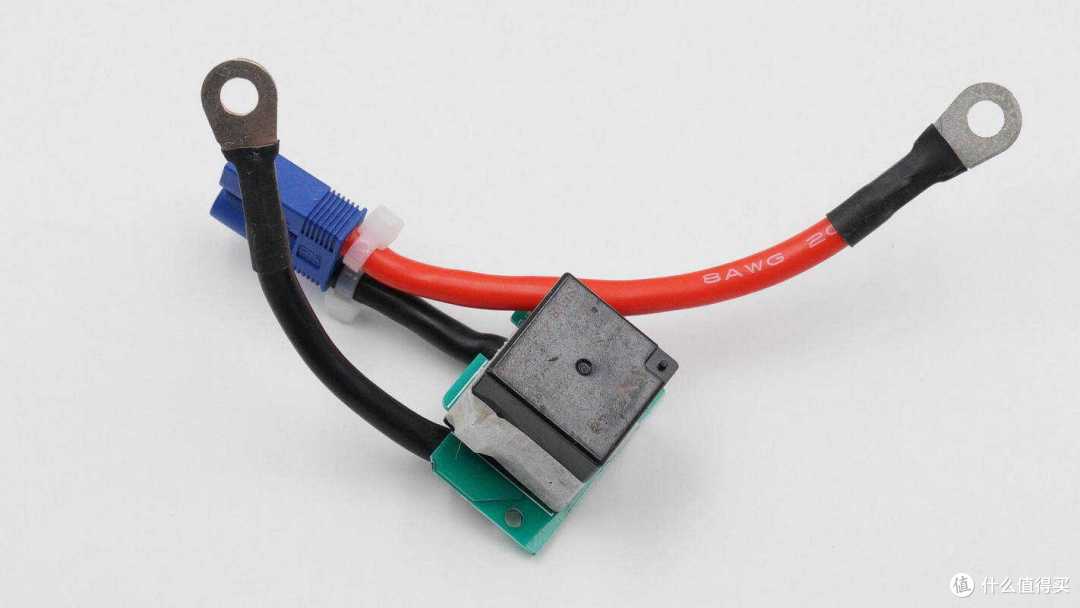

EC5连接端子由继电器控制输出。

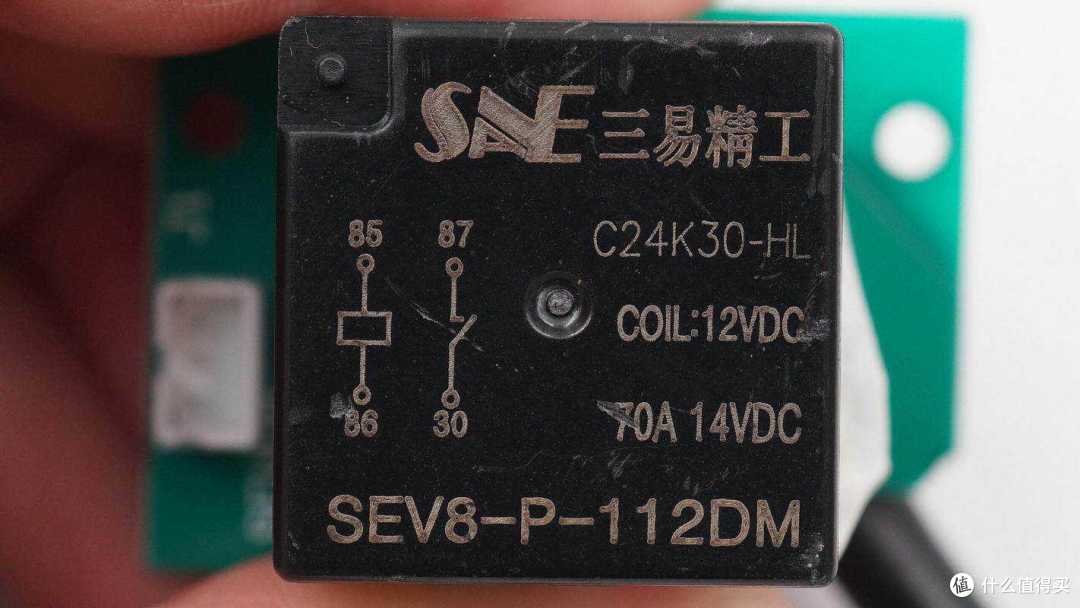

继电器来自三易精工，型号SEV8-P-112DM，线圈电压12V，触点容量70A 14V。

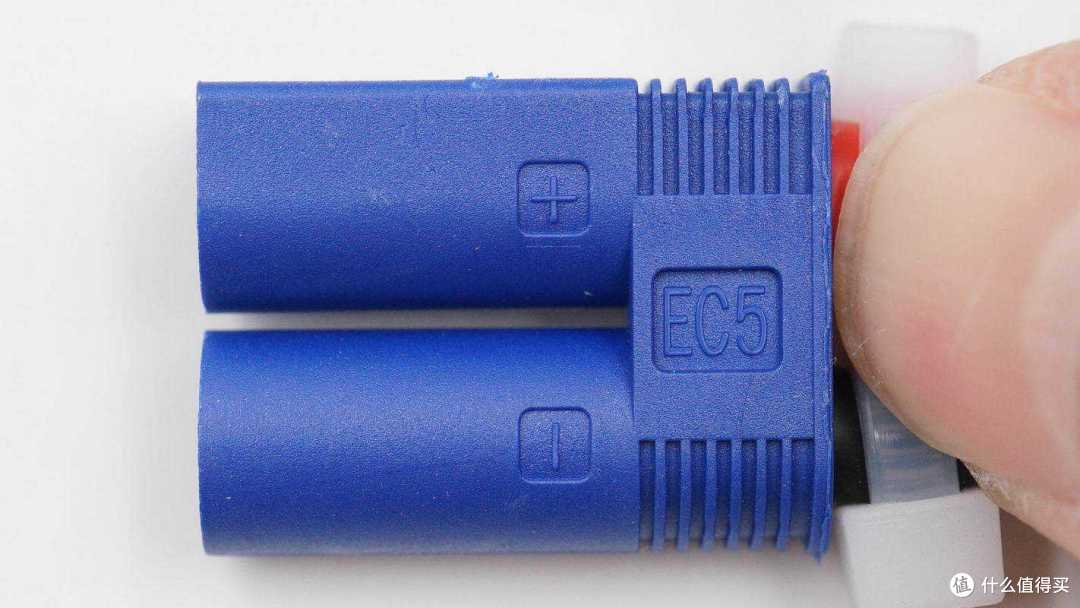

EC5连接插座特写。

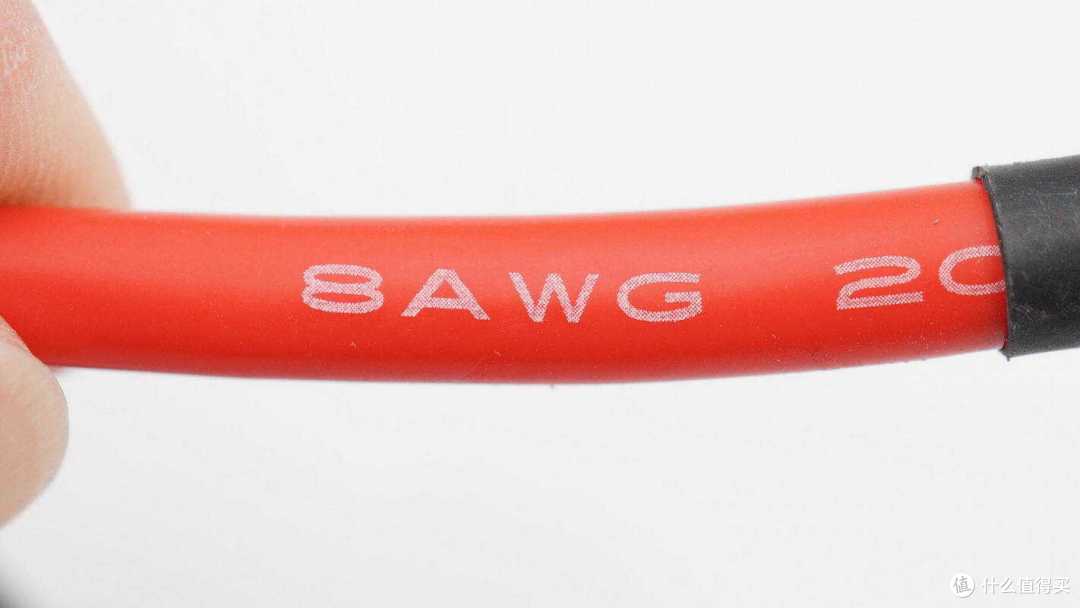

硅胶线规格为8AWG。

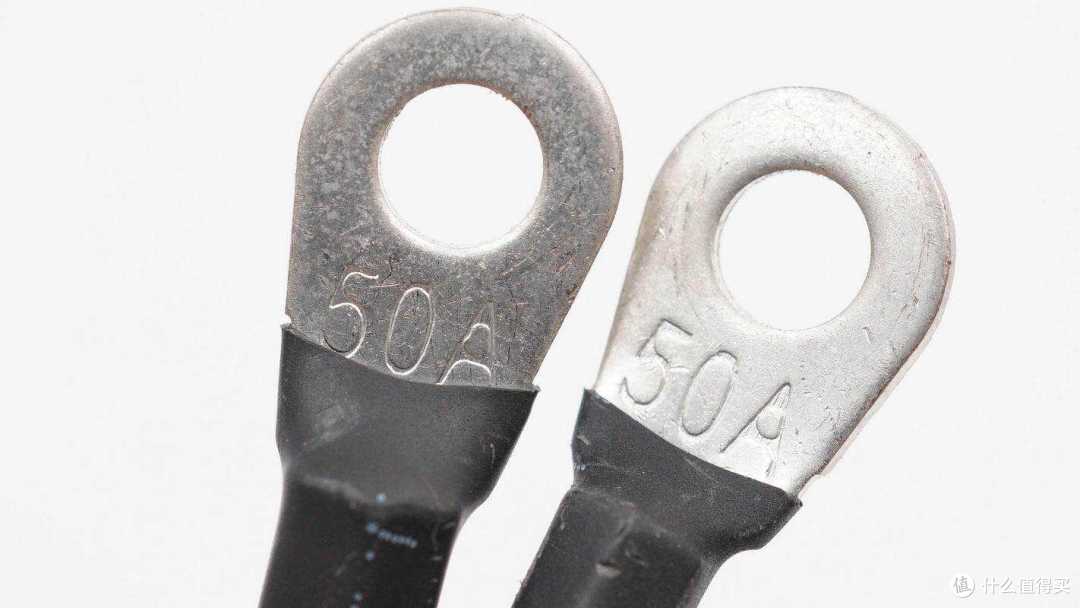

连接端子规格为50A。

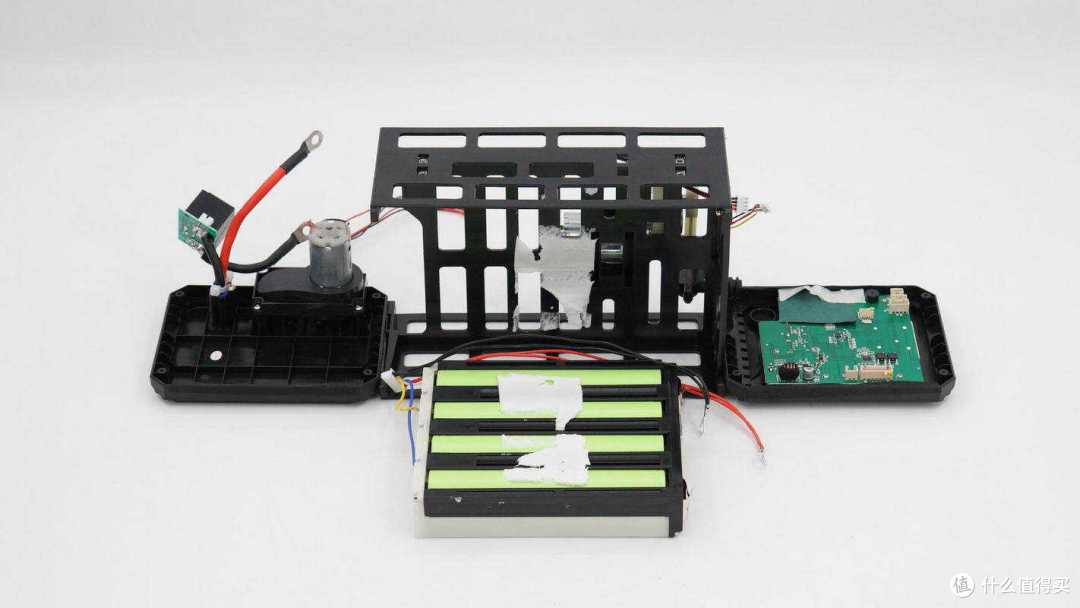

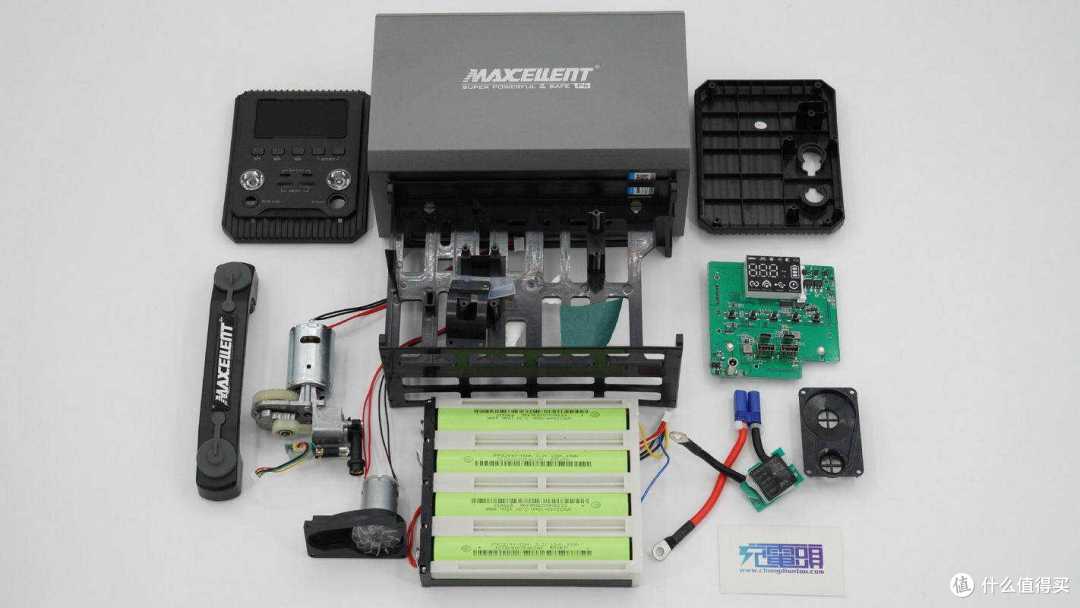

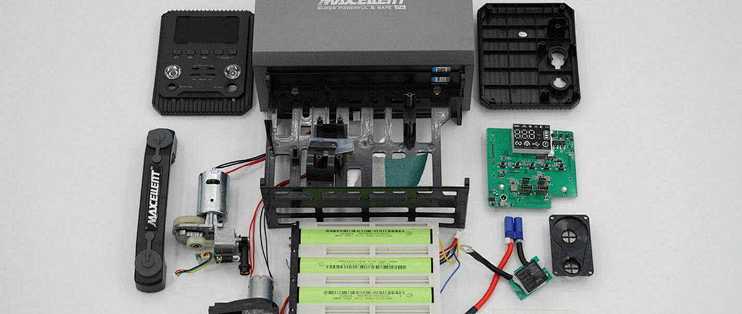

全部拆解一览，来张全家福。
充电头网拆解总结

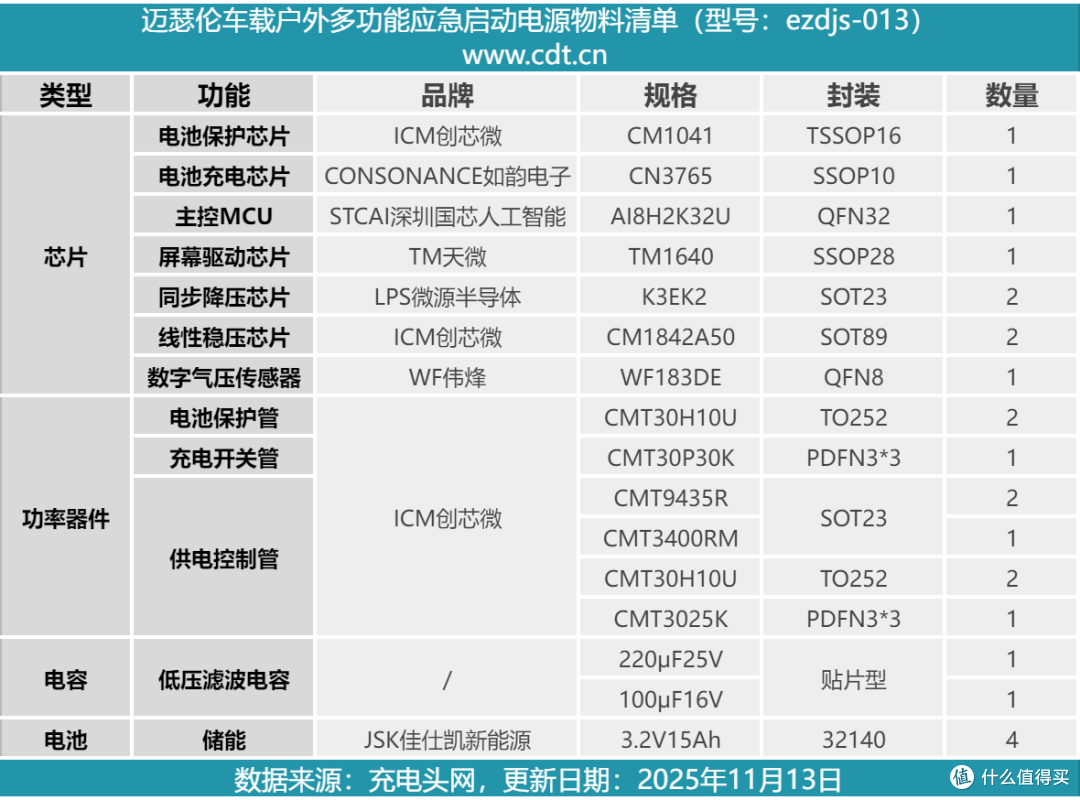

最后附上迈瑟伦车载户外多功能应急启动电源的核心器件清单，方便大家查阅。
迈瑟伦车载应急启动电源具备应急启动功能，支持为轮胎充气，支持鼓风抽气和直流输出功能，并设有USB-C和USB-A接口，能够满足汽车应急启动的同时，还能为气垫床，皮划艇，游泳圈充气，并支持为手机充电，功能全面多样。
充电头网通过拆解了解到，这款应急启动电源内置佳仕凯新能源磷酸铁锂电池，电池为四串连接，电池容量为15Ah，通过绝缘框架固定。电池保护芯片采用创芯微CM1041，搭配使用创芯微CMT30H12U开关管。电池充电芯片采用如韵电子CN3765，搭配使用创芯微CMT30P30K开关管。
主控MCU采用深圳国芯人工智能AI8H2K32U，使用创芯微CM1842A50稳压芯片供电。搭配使用天微TM1640进行屏幕驱动。内部用于气泵和风机供电控制的开关管也采用创芯微CMT30H10U。创芯微现已扩展LDO产品线和功率器件产品线，为客户带来更多选择。
