雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

19-01-23

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

网友的这款曼巴眼镜蛇4G版可以说是雷蛇当年的经典之作,外形依然是延续了炼狱蝰蛇的特点,暴打第二代雷蛇旗舰的菠萝蛇。这次的任务是给这款鼠标换微动,这款鼠标上市也有7-8个年头了,7N的微动能坚持到现在也算是奇迹了。这次我们换成7N(20M)的微动开关,让这款鼠标再战4年不是事。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

这款鼠标的包装在当时**是很高的,鼠标放在里面就跟一件艺术品一样。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

鼠标正面特写

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

鼠标底部特写,我估计这鼠标的电池已经是废了,网友应该是只用有线功能。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

撕掉后面的脚贴,下面这颗螺丝拧掉。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

左侧橡胶层内螺丝拧掉。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

右侧橡胶层内螺丝拧掉。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

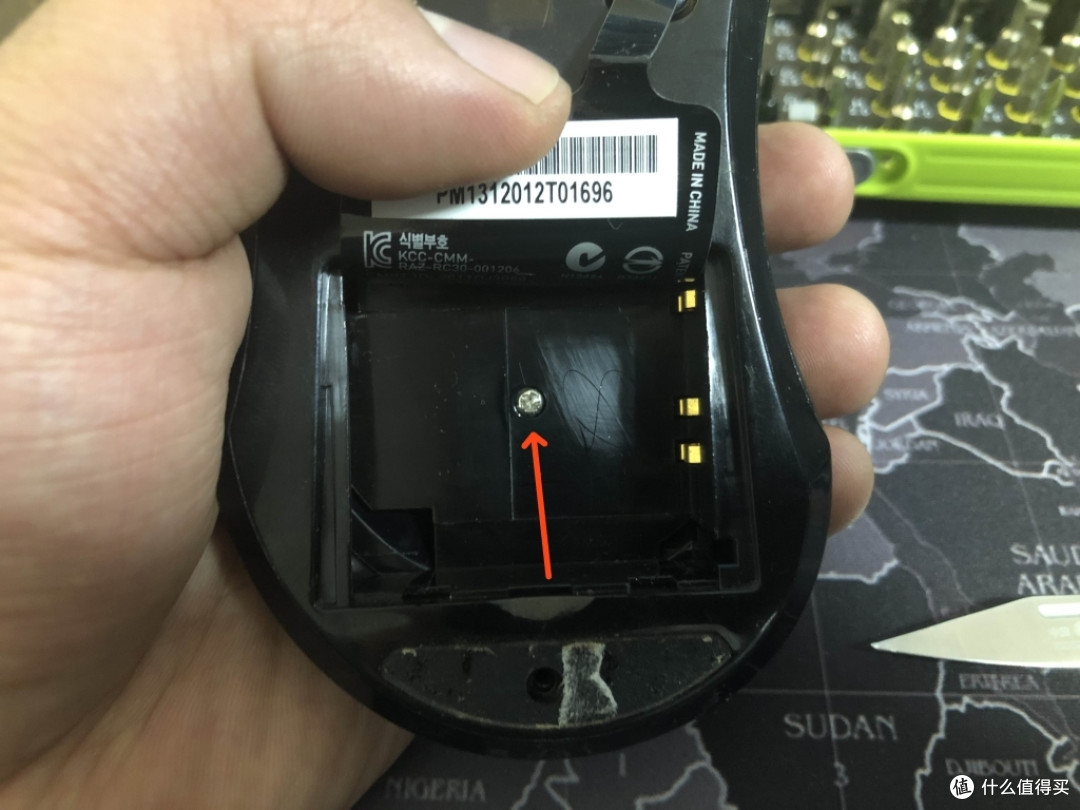

电池仓底部螺丝拧掉,这颗螺丝上的一般都特别紧,所以拧的时候要用力

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

分离鼠标的上下壳。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

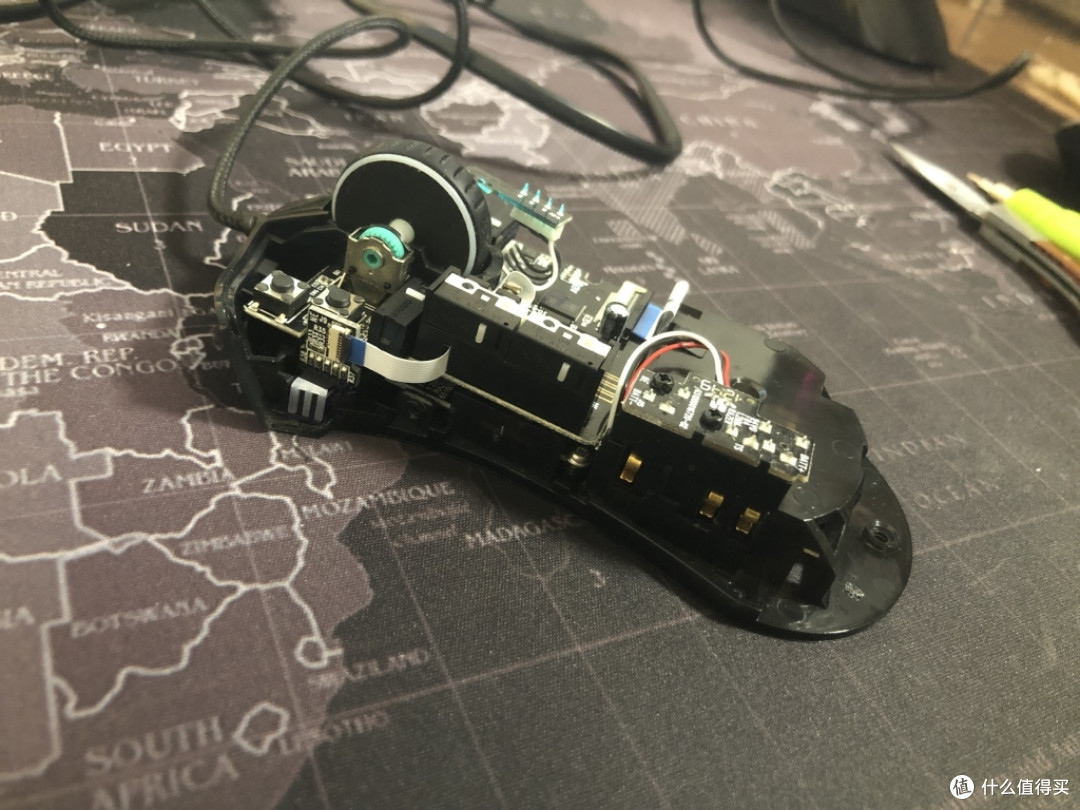

鼠标内部特写。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

鼠标侧面特写,凯华的侧键微动开关,被加高了很多。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

鼠标前端特写,这里可以看到微动开关的型号。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

先把这里的排线拔掉,抬起下压板,排线就可以抽出来。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

PCB部分有两层,只拆掉上面这层就够了。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

上板部分特写。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

下板及底壳特写。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

鼠标原配的微动是欧姆龙的D2FC-F-7N微动,寿命为500万次点击。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

我们要更换的微动是欧姆龙的D3FC-F-7N(20M)微动开关,寿命为2000万次,希望这个鼠标换完微动能一直用很久。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

板子背面看一下鼠标微动引脚的焊孔,这种明显是小焊孔设计,所以在清理焊锡的时候会比较困难。我们一般会采用堆锡法,也就是先给微动引脚上一点新焊锡,让新焊锡带动老焊锡,增加焊锡的流动性,再使用吸锡器清理的时候会更容易一些。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

烙铁,吸锡器,焊锡丝。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

使用堆锡法处理的焊孔算是比较干净,孔内几乎没有残留的焊锡,这时候微动就可以很容易拆下来。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

来看一下焊孔和微动的引脚,处理的很干净。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

焊孔正面特写,孔内没有残留焊锡。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

焊孔特写,孔内没有残留焊锡。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

把新微动焊回去,微动焊点处理的还凑合吧。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

把鼠标上板装回去,装回去的时候就是排线安装一定要小心,排线很脆弱。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

上壳前给鼠标通电,测试鼠标左右键功能一切正常,测试其他功能一切正常。

雷蛇曼巴眼镜蛇4G版拆解及更换微动教程

最后将鼠标安装好,再进行测试,功能均OK。这只曼巴眼镜蛇4G版彻底复活了。

评论 30

ftfa

还是飞利浦的激光引擎,比较不好用。

WLTroy

能说到这个点上的人都是懂行的,早期飞利浦光头确实垃圾的要死。

热奶茶少冰

同款,没有这样的动手能力只能报废。

WLTroy

我都是帮网友修的,有找我的我就帮他们搞搞,收个配件和手工费。

值友Neptune用户头像挂件

这款那个飞利浦的激光头是真的差,不过包装设计是真的好看,放书架上做装(吃)饰(灰)好多年了

Tony9999

赞一个!自己动手、丰衣足食!

Tony9999

把坏的东西修好了还是很有成就感的!

腿毛当秋裤

楼主下次换 可以考虑樱桃的 欧姆龙的国产款真心不行

风止于秋水2022

楼主,想请你帮我修个键盘,不知道电路板哪里不通了,按键是好的,万用表测过了!

WLTroy

我在这里留言没法回复号码的联系方式,我给你发一组字符对应键盘上的Q号。$ & @ ( ^ * ^ &

LancelotFFS

同款,楼主能帮忙修下吗?

WLTroy

有费用的,淘宝一般维修都没问题,不会偷换配件。

cutong520用户头像挂件

楼主,我的也是同款的鼠标,但是鼠标有时候会点不准,而且鼠标左右运动的时候,指针有时候只能上下运动,也会出现不运动的情况,请问这是哪里出问题了?还能修吗?静待答复,感谢!

WLTroy

不太好说,有可能是光头有问题,如果是光头问题就不好修了。你换垫子试了吗?

FC2-PPV

楼主,想问问你,我的曼巴4G用无线模式是正常的使用的,但是切换到用有线模式把数据线街上之后,电脑就报检测不到鼠标,设备管理器查看是设备不能启动。有办法解决吗?

WLTroy

先换一条数据线试试吧。

FC2-PPV

这个只能用原装雷蛇数据线,随便一根usb线接上去直接还不认。。。

值友7862171043

楼主,我有个大胆的想法,想找你探讨一下,我想把我毒蝰的微动换到我的曼巴眼镜蛇上,可行吗

WLTroy

毒蝰是光微动吧?光微动和普通微动不能通用的。

Ray丶竞技

除锡用吸锡线好还是吸锡枪好用

WLTroy

吸锡线不是在这个地方用的,清理焊孔还是用吸锡器。

没有更多了
