前言

那是一个阳光明媚的午后...

算了不讲故事了,总之我低价淘到一个J2900小主机,尺寸非常小巧,三围大概14x10.5x3.5,主板更是10x10的极品规格,自带2G内存24G固态,抚摸许久之后决定把它改装成双千兆软路由,第一次给机箱开网口,踩了不少坑,于是有了今天的文章,算是给后来人一点启示和建议吧。

拆机展示


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


小主机尺寸非常mini,全铝合金机箱被动散热,整体还是比较精致的。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


正面有一个USB3.0,4个USB2.0,其实不改装插上10块钱的USB转千兆网卡也是非常合适的软路由方案。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


背面有耳麦口,千兆网口,HDMIx2


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!

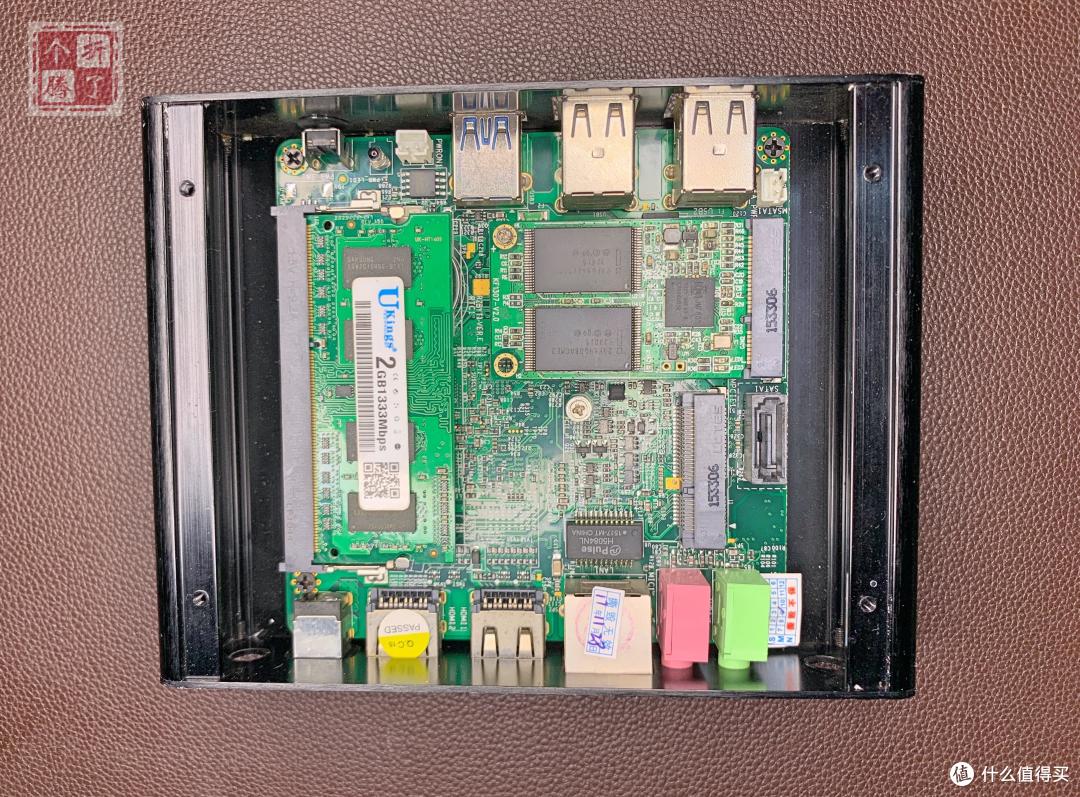

打开底盖可以看到小巧的主板,整体布局还不错。

开始折腾


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


拆下背板,用COM固定方案网口比划了一下,mic口+WiFi口固定螺丝,中间开网口孔比较合适。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


为了这个改装购买的工具,一个13mm的钻头,一个小电磨,其实并没有用上,这些别买


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


先把网口拆掉,把支架固定在背板上


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


用美工刀刻画大致的孔位位置,然后用电钻钻孔,锉刀修边。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


一眨眼就修好了,有没有上学的时候刚开始在讲加减乘除,打个盹就开始讲微积分的感觉...

其实我这个开得比较失败,钻头开一个孔就崩断掉了,小电磨也没用上,全靠锉刀锉出来的,还把面板搞掉漆了,后面给大家提供一种比较好的解决方案。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


用油性笔补了个妆,网口卡上差不多合适。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


主板拆下来,主板拆掉耳麦口


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


最烦这种双面上锡的元器件,吸锡器都不管用,直接暴力剪掉,露出的针脚记得贴个电工胶绝缘一下。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


网口没上支架比划一下,看起来很完美的样子


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


网卡也装上的效果。 因为网卡接线插头比较高,用美工刀修整了一下。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


通电测试一下,双千兆get没毛病。


J2900小主机 硬改双千兆网口 机箱开孔踩坑记 -- 完美软路由 万物皆可双千兆!


因为网口支架被我干弯了,所以网口不是很贴合,装上很稳就没修整了,我这种强迫症都能忍说明完成度已经很高了。

总结

J2900这个CPU比J1900要少见,但是看数字也明白这是J1900的升级版,提升了主频和GPU部分,满载功耗也是10W,这机器非常小巧,做软路由也是非常合适的。

其实这是一次不完美的改装,首先准备的工具基本上没用上,先开圆孔再用电磨修整的想法宣告失败。建议大家购买线锯,某宝有0.75mm软金属专用的锯条,先钻一个孔把锯条穿过,然后沿着网口支架锯一圈,用锉刀修一下就很完美了。
