快速实现西门子S7系列PLC数据采集（一）

假如：一台或多台设备分布在不同的地区或国外，如果要对其PLC、HMI等自控产品进行远程控制、调试和维护，设备厂商或系统服务商如何操作？如何实现减少人力出差成本，就能有效对远在千里之外的现场进行管控？如何能够实现PLC异地程序上下载？

这个问题困扰着许多工控从业者，对于希望减少出差的他们来说，如果有一种快速经济的方式实现程序远程下载到异地的PLC里，不但能节省人力物力，还可以让工作变得更加轻松。下面介绍一种成本低廉的PLC远程模块——华辰智通HiNET G110工业智能网关，实现工业物联网保障。只需三个步骤即可完成PLC程序异地下载。

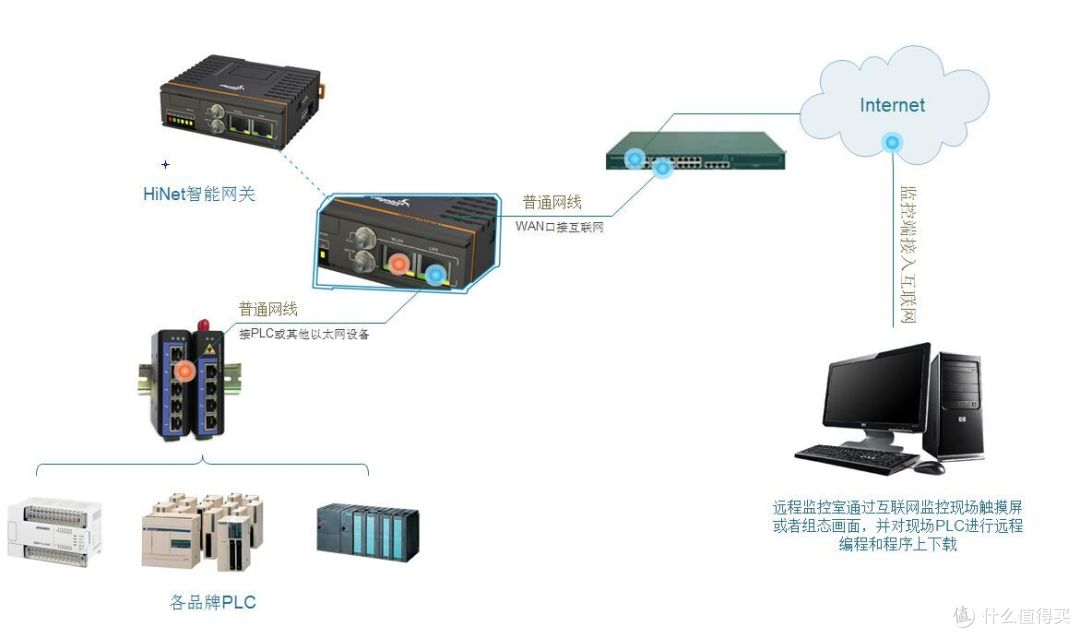

一、西门子PLC远程编程及程序上下载系统结构

HiNet G110工业智能网关支持各主流品牌PLC，以西门子200 SMART为例。200 SMART PLC作为设备控制核心，HiNet G110智能网关作为数据远程采集终端，通过4G、5G、WiFi及以太网等通信方式，经由VPN over P2P专用安全通道，直接将PLC的程序及运行参数采集至PC、LED显示屏等监控终端。

依靠监控终端的STEP7、WINCC等编程或上位机软件，实现对远程PLC的远程编程、在线监控、数据远程采集、设备远程控制等功能。

二、硬件需求

1、PC编程器

2、网线或4G网卡或无线路由器

3、HiNet G110工业智能网关

三、软件需求

1、Hinode设备管理客户端

2、编程软件

四、设备连接说明

1、与串口PLC连接方式

如果是串口PLC，如三菱FX的RS422口、台达ES2 PLC的RS232等，可通过专用配置电缆，一端接入PLC的编程口，另一端接入HiNet G110网关的COM口。

2、与网口PLC连接方式

如果是网口PLC，则可通过普通网线，一端接入PLC的网络口，另一端接入HiNet G110网关的LAN口。

3、与电脑连接对HiNet G110进行配置

如果需要对网关进行配置时，则可通过普通网线，一端接入电脑，一端接入HiNet G110网关的LAN口。

【具体的配置请看下一篇文章】
