#原创新人# C-41和E-6冲洗工艺的解决方案
一、开篇废话
这是我几年前折腾的事了,相信也有一部分玩胶片的值友已经在别处看过了。之前一直想搬到张大妈来骗金币,但一直都懒着拖着。
现在重新梳理了下内容,内容和排版也重新整理过,这个算是比较完整和直观的一篇了。
封面是N年前拍的一张黑白重曝片,FM2+GP3,也是自冲自扫的。
BTW,我知道这个圈子有很多大师,请诸位轻喷。
二、冲卷机行情
先简单说下目前全自动和半自动的冲卷机的大概价格:JOBO ATL系列要10000+,而且还买不到;西安大风的冲机关注了一段时间,这机器也不错,但价格也在万元左右,而且貌似也缺货;再往下就是JOBO的CPE系列了,这个系列的价格在三千到六七千的价格不等,但是感觉恒温控制不如全自动来的精密和准确;还有一个机器,无忌上有人做的,菲林洗乐,这个机器到目前为止一共出了A、B、C三款型号,这个实际上是目前我看到的最靠谱的机器,带制冷、带水洗、正反转多种控制,而且还支持AP的显影罐(虽然AP不能横转),总之比JOBO CPE系列好很多是肯定的。发邮件询问了下价格,冲洗机4200元,水洗器400元,包装费100元,邮费+市内送货费合计4800元,预付1000元定金,10天左右机器做好,余款付清,机器寄出。这样算下来也就是要差不多五千块了,砍了下价,最低也要4600。
以上是截止我动笔(2012年)时的市场行情,仅供参考,近几年没怎么太去了解行情,不知道现在价格是什么情况。
前两年又出了一个奥西瑞司F1,了解了下价格也不菲,要1W+。前段时间国外还出了个众筹的冲卷机,叫LAB-BOX,众筹价格分为单模块(135 or 120)和双模块(135 and 120),单模块的价格是 73 美元(约合人民币 502 元),双模块的价格是 95 美元(约合人民币 653 元),但东西似乎还停留在概念阶段,我也没怎么深入去了解,毕竟是老外搞的。
好了,看过上述机器的价格后,知道我为什么要自己折腾了吧?
三、手冲思路
手冲彩卷,我肯定不是第一个,之前在各论坛搜索了下资料,也发现了不少先辈们“自己动手,丰衣足食。”可简单概括为两条路线:1、常温冲卷;2、严密恒温冲卷。前者不是说真的常温,而是简单的控制一个大概的温度,比如加热水,或者水浴锅,以及恒温加热棒,属于简单玩玩。至于后者,我在找了许多种恒温方式后,最终确定了PID来控温,因为这种方式最合理,同时精度也最高,配合探头可达到0.1度的误差。而手冲彩卷唯一的难点和关键点在于苛刻的恒温,C41要求的是37.8度,正负误差0.15度,这样看来,应该是够了。至于匀速定时搅拌,配合个小计时器就够了,只是人得一直盯着,稍显麻烦。其实之前我也确实有想过做个自动匀速搅拌的设备,在查找资料的时候,发现了这个: ,自动正反转冲洗支架 ,支持各种冲洗罐,要价800软妹币。这个转动支架看起来很不错,可惜AP罐子横过来放特别容易漏液。。。不过最关键的在于。。。。。。这家伙不能入水!只能靠往显影罐里倒入热水来保持大概的温度,恒温肯定是做不到的。我倒是看到有另一位前辈,将这台机器改造了下,把电子和机械部分分离,将电子部分放到上面,机械部分放到下面,利用皮带同步传输来控制转动,这样机械部分就能安全下水转动了。另外,我觉得应该从顶部转动AP罐的片轴带动偏心转动,这是个很好的思路,如果这个办法能实现,就既解决了漏液问题,又解决了电子部分下水的问题。只可惜我不是理科死宅Geek,文科出身光有想法不会动手。。。。。。总之有动手能力的可以考虑下改造这台机器。
四、进入正题
1、恒温系统
之前在淘宝采购了一个PID温度控制器+探头+加热棒+电源线,这四个是在同一家店买的。店主也很热心,有问必答,耐心讲解,最关键的一点是我让他帮我把所有线路接好再寄过来,这样我到手插上电源即可使用了。价格表如下:PID温度控制器+探头 80软妹币300w加热棒 20软妹币电源线 8软妹币总计 108软妹币
这个PID温度温度控制器实功能很多很强大,带开关和若干种编程模式,可以自定义设定温度上下限,最小范围0.1度,能锁定最高和最低温度上下限,还带高温和低温警报,除了加热恒温、控温外,还支持制冷的恒温和控温等等。
正面
背面(黄线接电源,绿线接探头,红线接加热棒)
测温探头
加热棒
水浴箱(这个箱子不难找,超市货,最贵也不过十几块钱几十块钱的东西,我好像是宜家买的)
我PID设置的范围是37.8度-38度,理论上的温度范围是37.65度-37.95度之间,因为考虑到药液倒入显影罐的这个过程会损失一定的热量,所以上限就设置了稍微偏高一点点,不过这个温度的损失量也只是我自己估算的,但从最后出片的效果来说应该也八九不离十了。
接上电源,设置好温度,加热一段时间后(我打了一把dota。。。),我拿自己冲黑白时用的速读温度计对比测试了下,把速读温度计和PID探头放在同一个地方,温度显示一致。这里要补充说明一点,因为PID显示的最小温度是0.1度,而速读温度计的最小刻度是1度,这个偏差肯定是没法看出来的,只能看指针位置大概估算下。不过即便这样看来,探头测温还是很精确的。
2、水浴系统
60w潜水泵 74.5软妹币
橡皮管1米 9软妹币
运费 7软妹币
合计 90.5软妹币
加上之前购入的恒温设备,目前总成本总计:198.5软妹币。
因为水泵马力强劲,所以水温均匀加热毫无压力,看来加热棒一根足矣,十分钟左右水箱已达到平均38度的恒温。
只是用38度的水浴使各种瓶瓶罐罐水温达到38度这个过程实在太过缓慢,水箱恒定38度后我又瞪了二十多分钟,显影罐(应该瓶壁较厚)才30度左右,另外两个饮料瓶盖温度也才30度出头,果断放弃了。看来下回应为了更快地达到38度水箱必须提前注入高温水(估计至少要45度左右,注意水温别太高,否则塑料瓶会收热收缩)进行水浴加热。
错误摆放姿势:因为水泵的马力太强劲了,一开始水泵放在这个位置的时候出水的水流太大,瓶子都放不稳,遂把水泵换到了水箱的另一头。
正确摆放姿势
水泵的另一个作用——水洗!内循环~水流强劲~干净、方便又省水!另,我这跟橡皮管的外壁直径和AP罐片轴的内壁直径正好一样,最后一步水洗的时候可以直接把盖子大概插入水管,完全可以做到“全自动”水洗。
最后上一下安全措施(刚才在测试的时候因为水泵太给力了,接水管水洗的时候没注意水喷了不少出来,还好有这两个乐扣盒,不然真会出大事。。。。。。)
3、冲卷
C-41:具体过程实在没什么可说的,因为都是固定的公式化步骤,只需每一步都对照下面的图表,然后用我上面的恒温系统和水浴系统进行操作行了。
E-6:实际上E-6反而比C-41更好冲。因为所需的硬件设施是一样的,同时温度的允许范围稍大一点点(首显37.8度,允许正负温差0.3度;彩显37.8度,允许正负温差0.6度。而C-41则是显影37.8度,允许正负温差0.15度),就是多了首显、反转、预漂等三个步骤而已。
只不过E-6的药液略贵。分装的套药大概三四百吧,原装的套药大概要一两千,所以综合考虑自冲不一定会比店冲合算。
理论上来说,能达到冲C-41的条件,那么冲E-6肯定是没问题的了,就是个成本的问题。

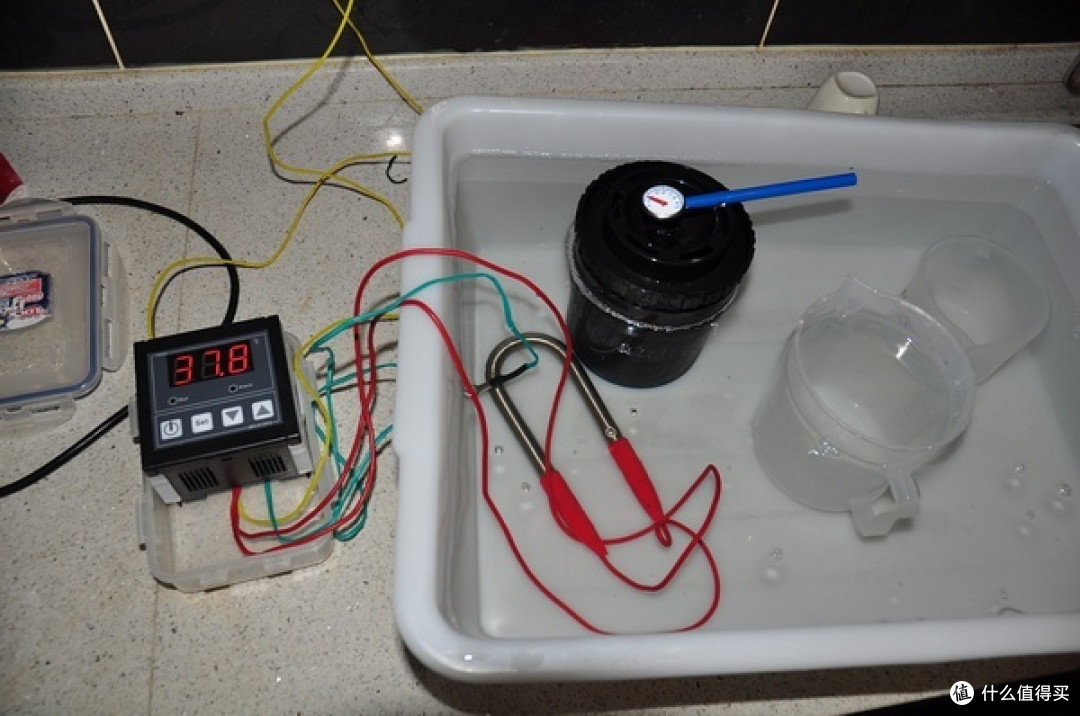

冲卷现场合照。
4、经验总结
(1)加热棒或许需要再加一根,两根300w加热棒并连在PID上,放在水箱两端使得水温更均匀。
(2)水箱水位要降低不少,只放了一个1L、一个500ML的烧杯以及一个AP显影罐,就导致500ML的烧杯悬浮在水箱中,很是危险,如果是药液的话容易撒出,建议找到个合适的水位后用记号笔画个横线以作标记。
(3)因为是靠近水源工作,而PID温度控制器背部的所有线路和触点又都是裸露在外面的(见上文图),所以有能力和条件的最好能给做个后盖盖上,否则很容易出事情。像我这种没什么动手能力的人就找了个乐扣盒子,尺寸正好能放下控温器,就是高度不够,盖子是直接放在控温器上的,而不是盖上的,只能简单的防水溅,还不是绝对的安全,得空了再去找个更合适的乐扣盒放控温器,以保证人身安全。
(4)水泵最合适的动力应该在45w左右,我这60w略显太大,循环水箱和给显影罐水洗的时候虽然很给力,可是水管如果没接好水就很容易到处乱喷,脏倒算了,关键是危险。不过如果你也喜欢强劲动力的,建议最高也别超过60w,这个程度的水泵已经很给力了。
(5)水泵的位置,应该在最远端(参考我上图的位置),加热棒的位置放在中间,水泵出水口的前面,这样均匀加热效果比较好,测温探头的位置应该放装显影液的瓶子和显影罐的附近,以求显影温度更精确。
(6)水位越高,各种瓶瓶罐罐的加热就更均匀也更准确,但这样会使浮力更大,让瓶子放不稳,我还没找到解决的办法,不过大体的思路是:1、瓶子底放重物;2、换成矮胖瓶;3、在瓶子上面压点重物。
(7)我买的这个分装套药的套餐,按照我的AP罐用药量(一次冲2卷),500ml的漂白液是不够的,建议多买一瓶(正好药液送到的时候一瓶小瓶装的定影液漏了,卖家补发一瓶,我就正好再多买了一瓶250ml的漂白液,省了趟运费)。
(8)建议多备几个烧杯或者瓶子,因为在换药的时候显影罐出水口比较散、比较大,很难倒入小口的工作液瓶中,再者冲卷过程中反复洗杯子又太麻烦,容易出状况,而且洗不干净,药液容易污染,所以建议每次换药都直接把药液倒到事先准备好的瓶子中,可以等冲洗完毕再倒回工作液的瓶子里,安全又方便。
(9)药液的储存可以用像我图中这样的软瓶子,不但容量大,还能挤压掉多余的空气,利于长期保存。
(10)水泵+水管水洗真的十分好用!而且清洗得也十分干净!
5、作案现场
当时整个厨房都被我给霸占了,因为我也是自己一边摸索一遍折腾,所以场面还是比较混乱的。。。右边远处水槽边的一排药液就是套药的分装原液了。
从左到右依次是配好的:彩显工作液、定影工作液、漂白液、稳定工作液,前面的小黑瓶是它们分别对应的补充液。
五、交作业
都是一些自冲自扫的样张,水平有限,请轻喷。
TC-1+Kodak Gold100(第一张过期5年,第二张过期8年,第三张转的黑白),by FS7200ICE.
Ricoh 500ME+Kodak Gold200,by FS7200ICE.这是一台理光的小旁轴,显而易见机器漏光了,但效果还不错,LOMO味十足,在我手上拍了一两卷就转手了。现在想来还是有点后悔的。
Klasse S+Fuji C200,by FS7200ICE.
R3M+VM15+Kodak Portra160,by FS7200ICE.因为镜头太广了,所以有时候暗角还是比较难把控的,不过暗角这东西,有人喜欢有人讨厌,仁者见仁吧。
