从路由到网卡，打造实用无线网络

近年来，入门级路由器以MTK 7620和BCM5357为主要方案代表。MTK7620结合了台积电的优势，以高度集成化的设计，拥有了USB接口、读卡器等扩展功能。由于MTK7620高度的通用性，也可以使用华硕、极路由、OPENWR等其他第三方固件，集成离线迅雷下载功能等等，是一款功能全面，合格低廉的路由器。

MTK 7620的众多固件中，最稳定的莫过于华硕N14版本固件，一改MTK7620其他固件出现的数据断流、无线连接不稳定、发热量大等问题，实现了家用路由稳定为主的目的。

一、产品选择

对于无线网络，追求品质和稳定的用户一定会在华硕、网件、LINKSYS三个品牌中进行选择。此次搭建选择了华硕AC1200GU的路由器和华硕USB-AC55无线网卡，华硕产品的品质让人放心。

华硕AC1200GU是一款AC 1200M双频千兆无线路由器，定位为中等面积户型使用的家用路由器。USB-AC55无线网卡搭配USB3.0接口，配合5GHz网络，可以实现更稳定的网络传输和更广的网络覆盖。

ac1200gu_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com

AC1200GU路由器的外包装标明了产品的型号，双频1200M传输速度，增强的无线覆盖范围，多个千兆网口，1年换新的卖点。

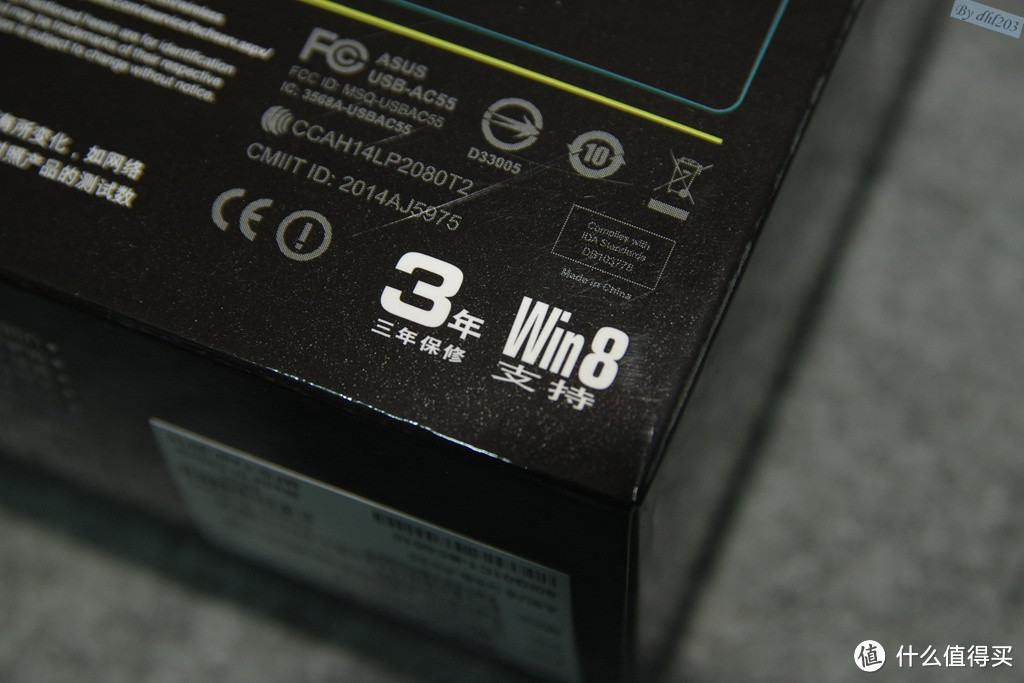

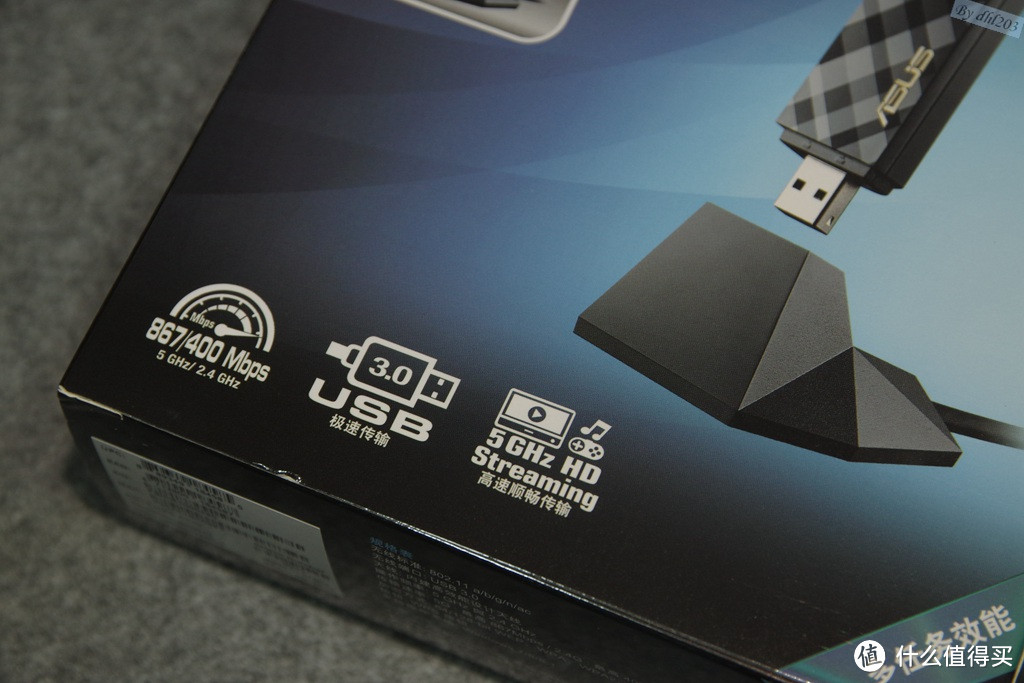

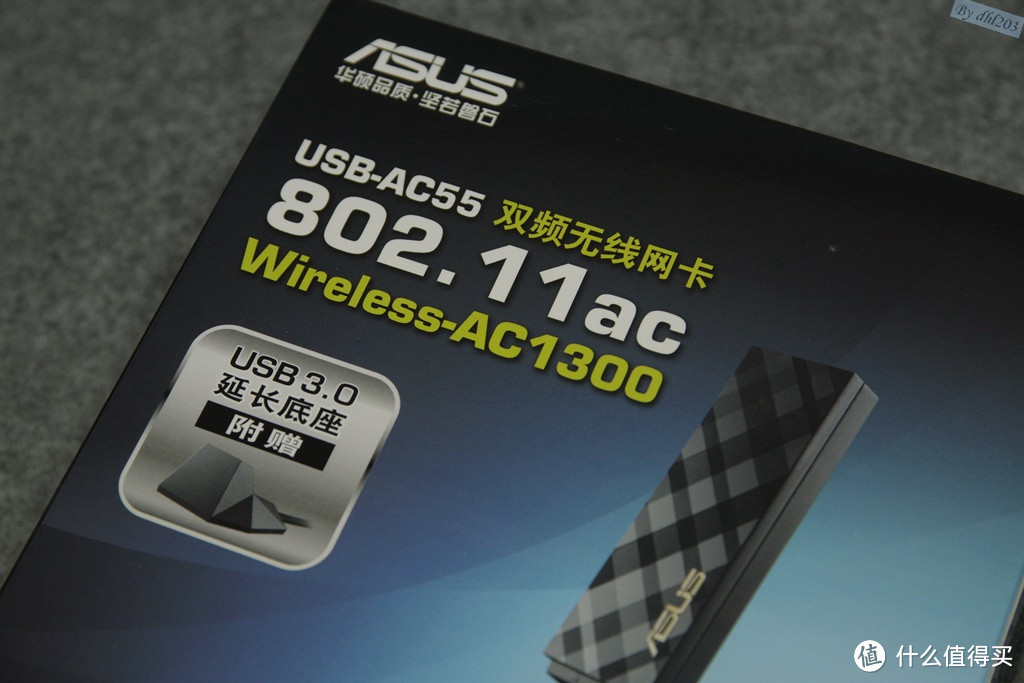

USB-AC55无线网卡的外包装比较小，也比较简单，最大传输速率可以达到AC1300M，为了更方便地使用无线网卡，还附带有延长底座。

华硕（ASUS）USB-AC55 1300M AC双频 USB 3.0无线网卡 （带USB3.0延长线）￥260京东

开箱

路由器产品全套

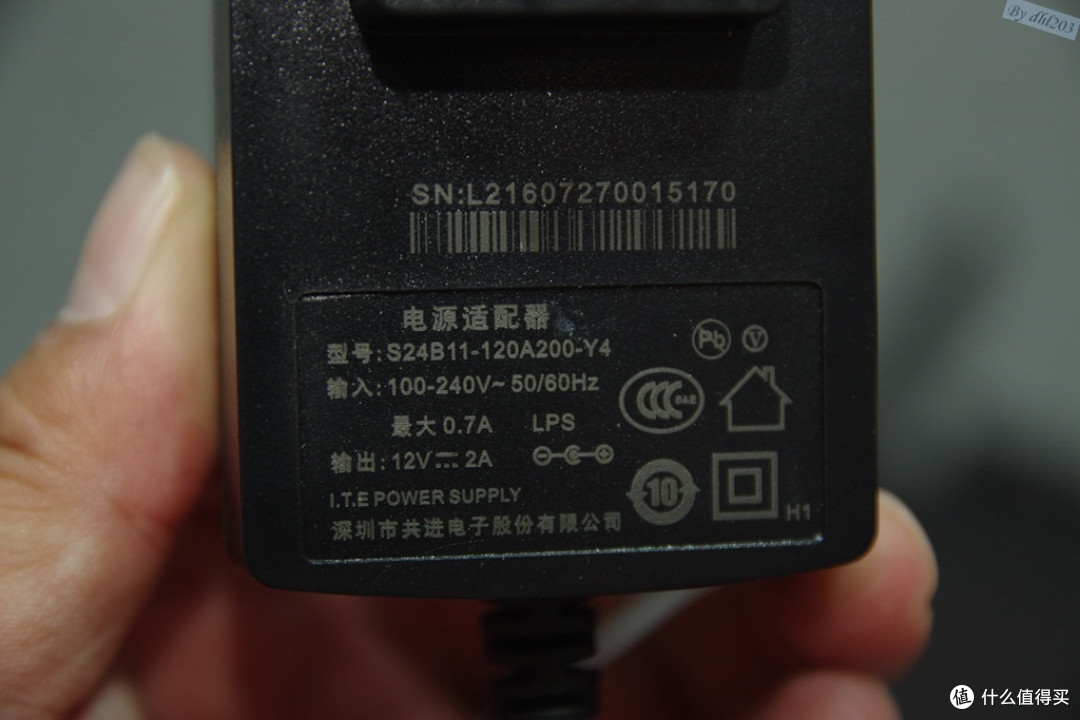

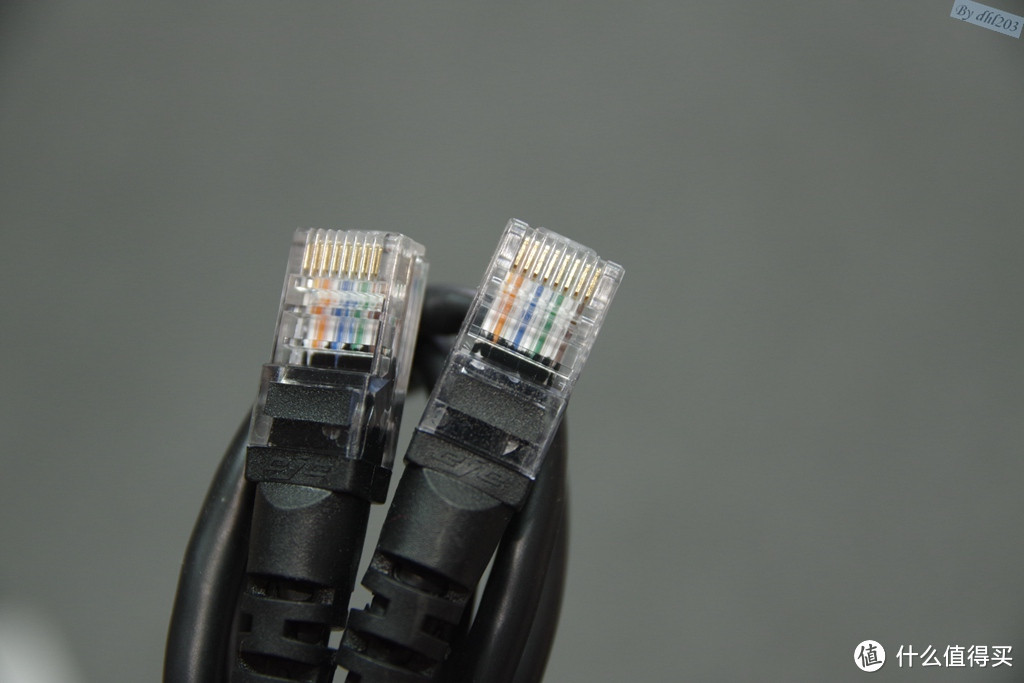

附件主要是电源、网线、说明书，电源输出规格为12V 2A。

华硕AC1200GU具备802.11ac双频无线网络，可以提供2.4G下300Mbps和5G下867Mbps的传输速度，RAM容量为128MB，其他硬件规格需通过拆解进行确定。

华硕AC1200GU路由器外观造型仍保持着华硕路由器的传统外形，与老版AC1200的外观相同，上面板大部分外壳工艺为相互交错的网格造型，提升了产品的档次。印刷字体的横条部分为拉丝工艺。路由器前面板有9个指示灯，对应电源、网口、外网、无线、USB设备等功能。

路由器配备了4条天线，天线为不可拆卸式设计，可以实现二自由度旋转，用来调整不同方向的发射信息强度。

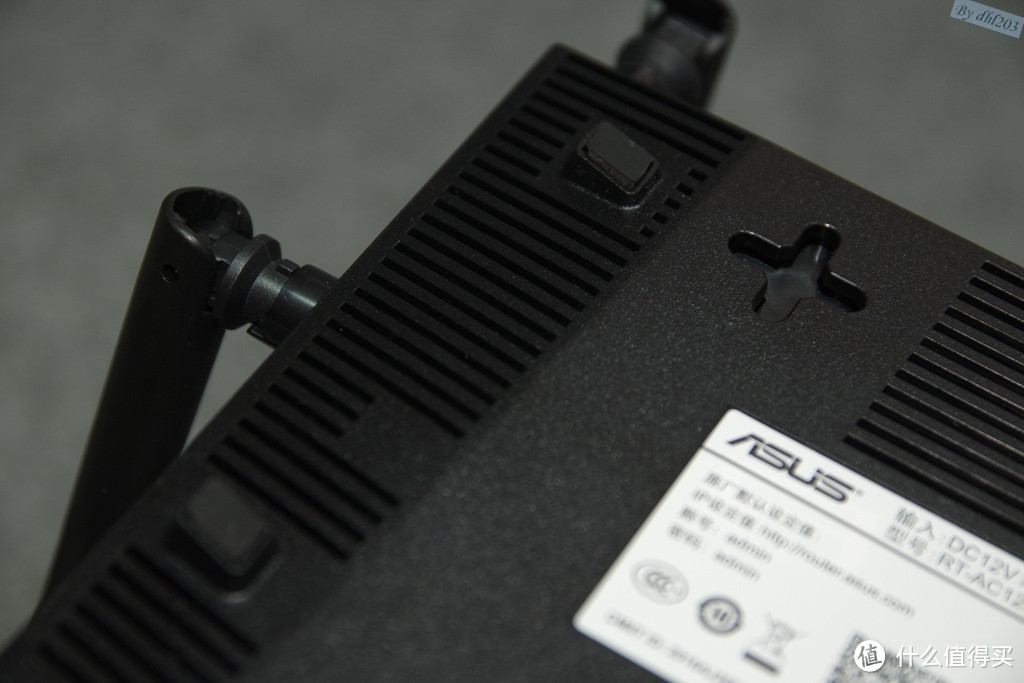

路由器底部、侧边布置有大量散热孔，底部的防滑垫脚面积较小。

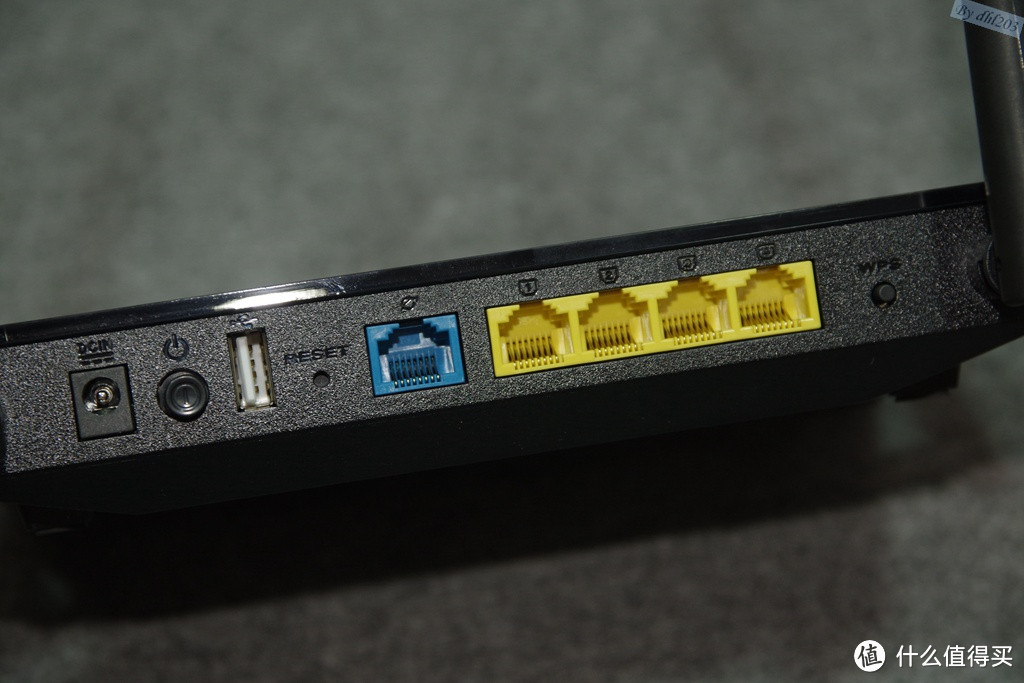

路由器背面有开关、USB接口、WPS按钮、电源接口、4个千兆LAN网口，1个WAN千兆网口。

USB-AC55无线网卡产品全套

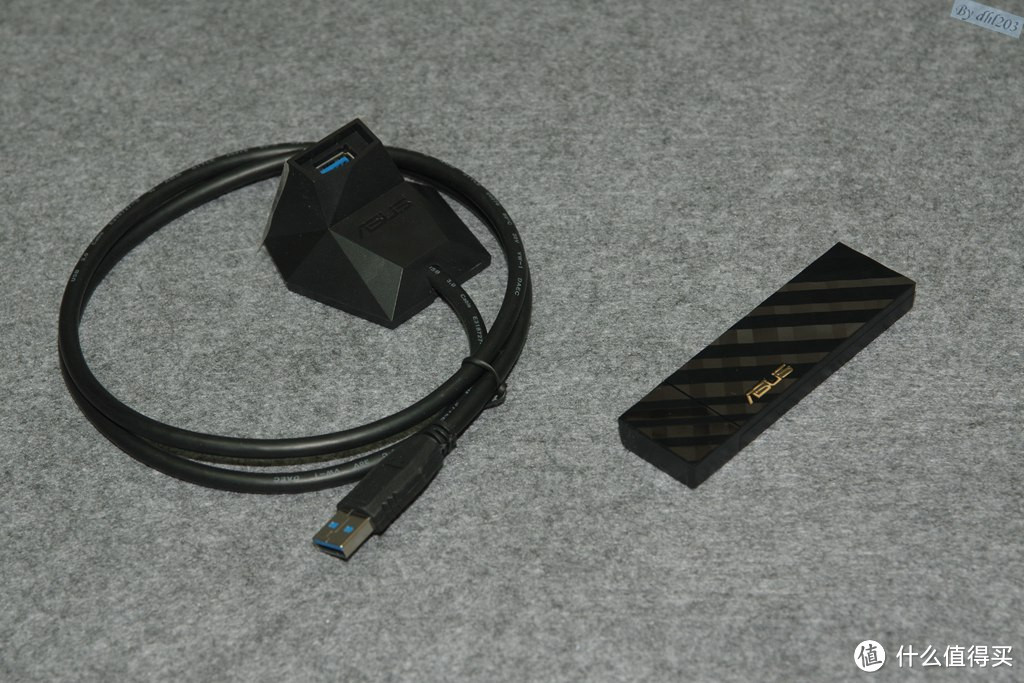

华硕USB-AC55无线网卡只有网卡一片，USB延长底座一个。

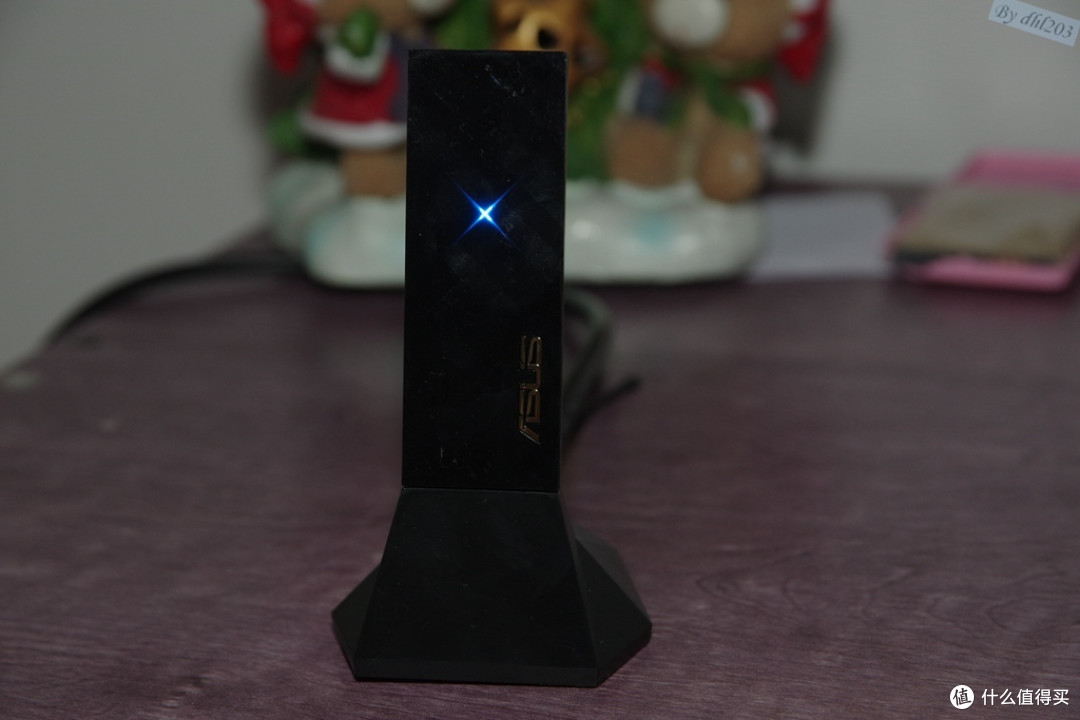

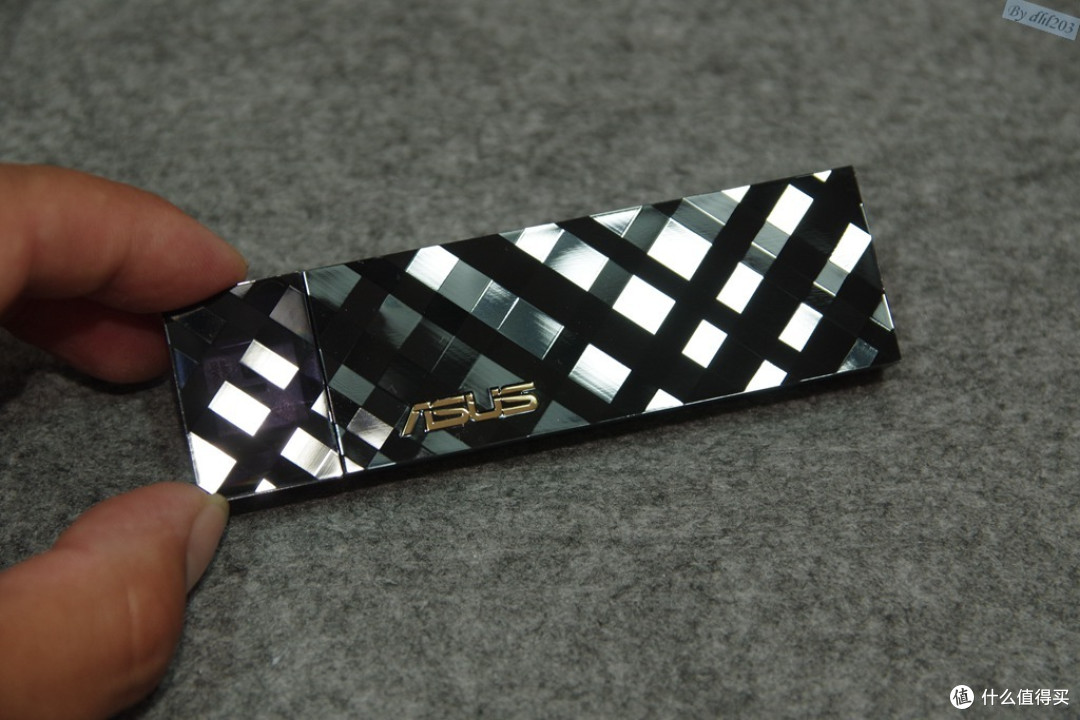

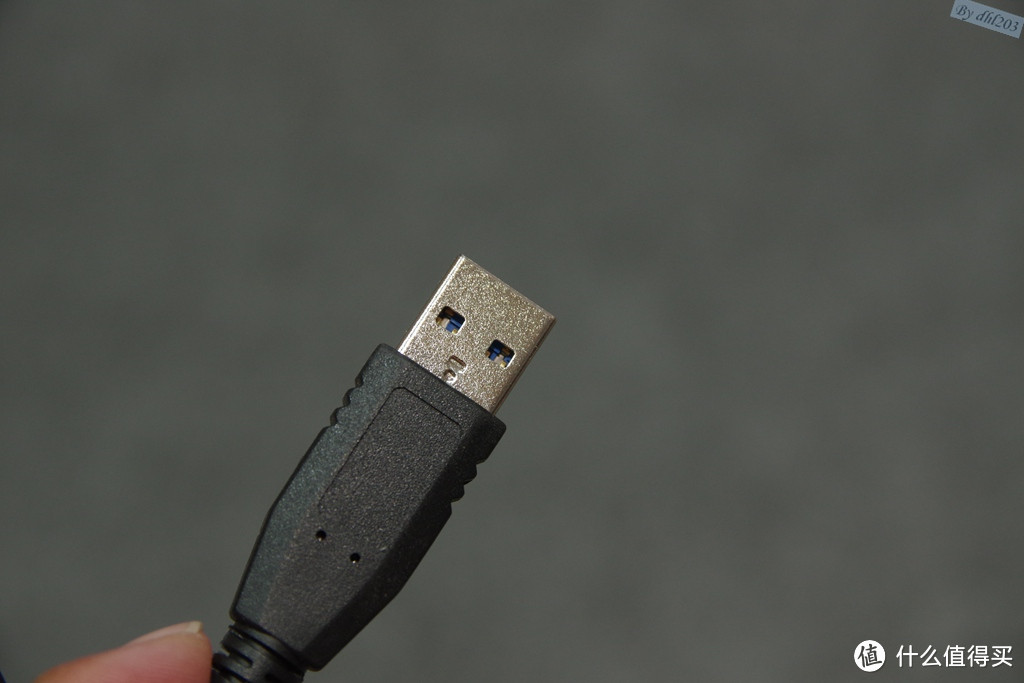

无线网卡外壳为镜面工艺，造型为交错的网格造型，与路由器相呼应。无线网卡与底座全部采用了USB3.0接口。

无线网卡上还有WPS按钮，可以实现WIFI网络下一键接入功能。

二、基本功能体验

华硕AC1200GU开机连接电脑后，首次配置时，可以使用WIFI连接路由与电脑进行配置，也可以使用网线进行配置。

配置完成，登陆路由器进行功能体验。

网络地图项界面，显示网络名称、内部网络、外部网络、连接设备数量等系统信息。

访客网络功能的好处，在于可以不告知无线密码的前提下，让访客临时访问网络，同时也不影响网络的内部安全。

流量管理界面，可以通过两种不同的方式实现QOS带宽管理，一种是限制总的上传和下载带宽，另一种是单独对某个设备限制带宽。

流量监控功能可以查看即时、单日、过去24小时内的互联网、有线、无线2.4G、无线5G的流量情况。

家长电脑控制程序，通过MAC地址或选择用户的方式，通过限制上网时间的方式实现对不同用户访问网络的管理。

控制功能无法通过输入时间的方式进行控制，只能通过选择时间块的方式进行管理。默认状态是禁止访问网络，点击SELECT ALL，实现反选操作。拖动鼠标，实现时间块多块选择，节省时间。

USB相关应用功能中可以通过共享U盘文件、服务器中心、网络打印、下载大师等功能实现相关应用。

无线网络的设置与一般路由器无异，用过的人都会懂

内部网络用于管理IP地址、DHCP协议等内容，内置的IPTV功能设置应该是为了实现IPTV功能。

外部网络用于管理连接外网类型、用户名、密码等

其他功能如VPN、防火墙、系统管理、系统记录等功能也是非常全面的。

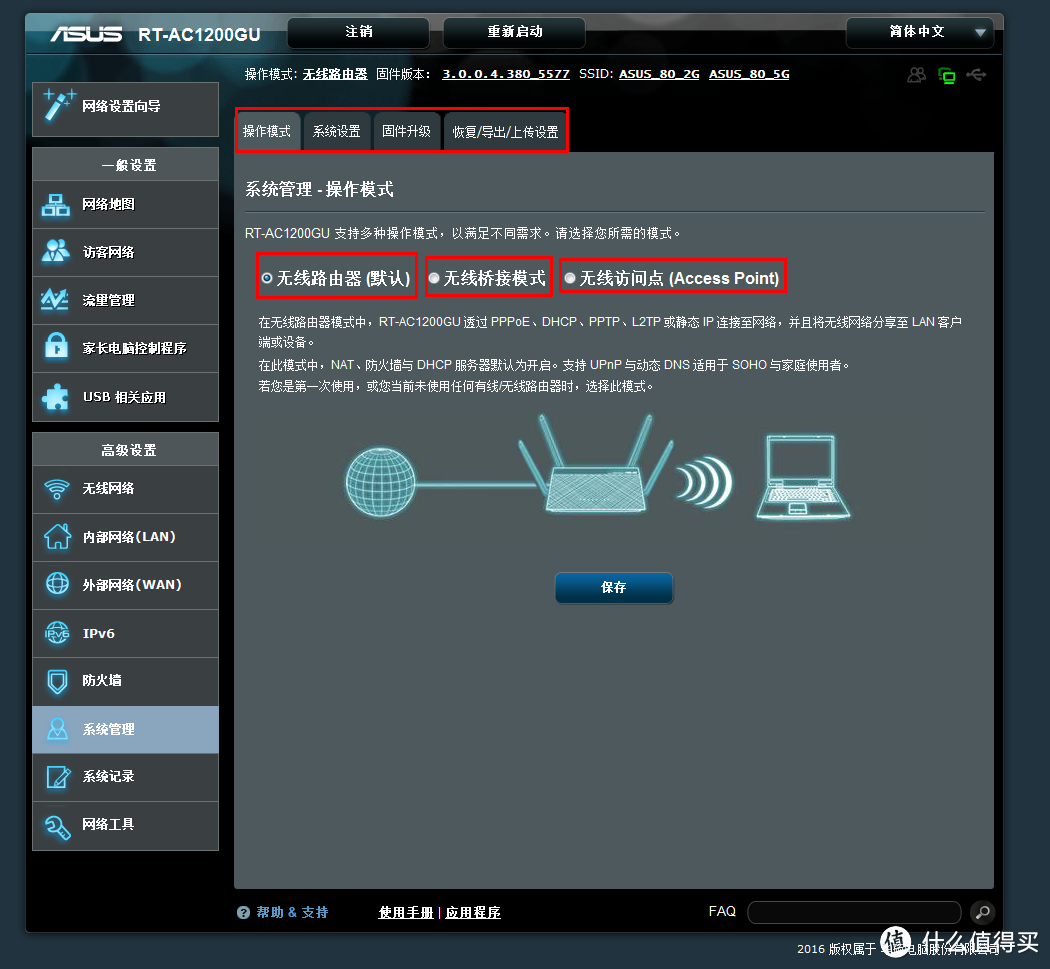

系统管理可以选择路由、桥接、访问点三种不同的工作模式，值得一提的是，AC1200GU路由器虽然有固件升级的功能，但是无法连接到华硕服务器进行更新。最后，通过华硕官网下载最新固件，使用本地上传更新的方式才完成固件更新。

系统记录和网络工具的功能，主要是以日志和网络唤醒的功能为主，估计使用的人不会太多。

三、内部拆解

作为华硕RT-AC1200的升级版本，AC1200GU的硬件到底有哪些升级，通过拆解来展示硬件。

拆机的准备很简单，扣下4枚防滑橡胶垫脚即可

开始拆机，打开机壳

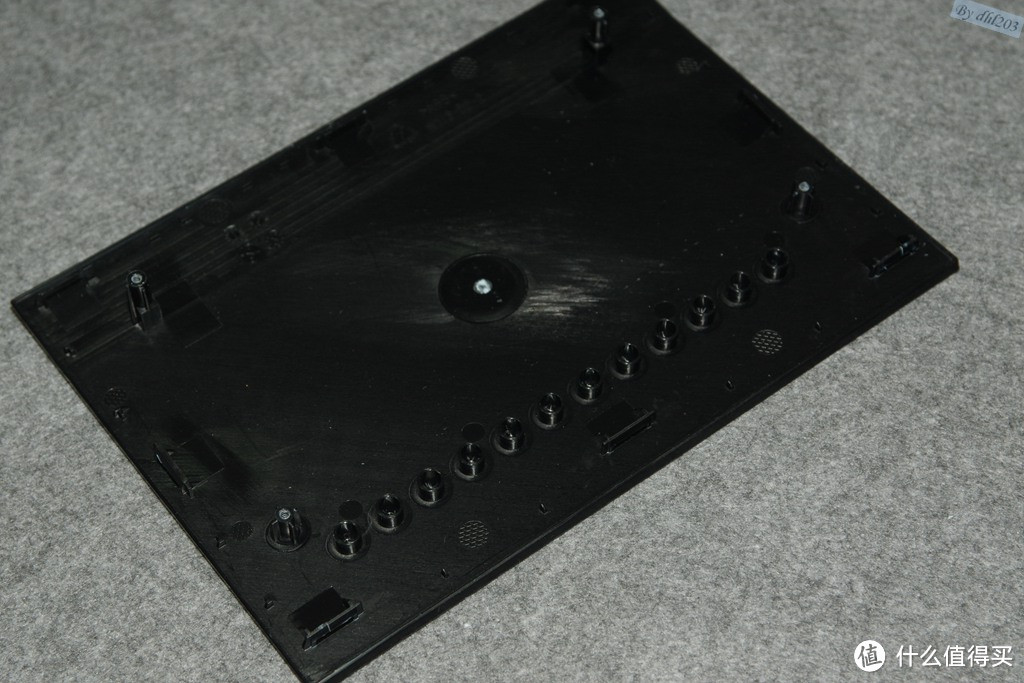

路由器的上面板

路由器下壳和主板、天线。

将主板拆下

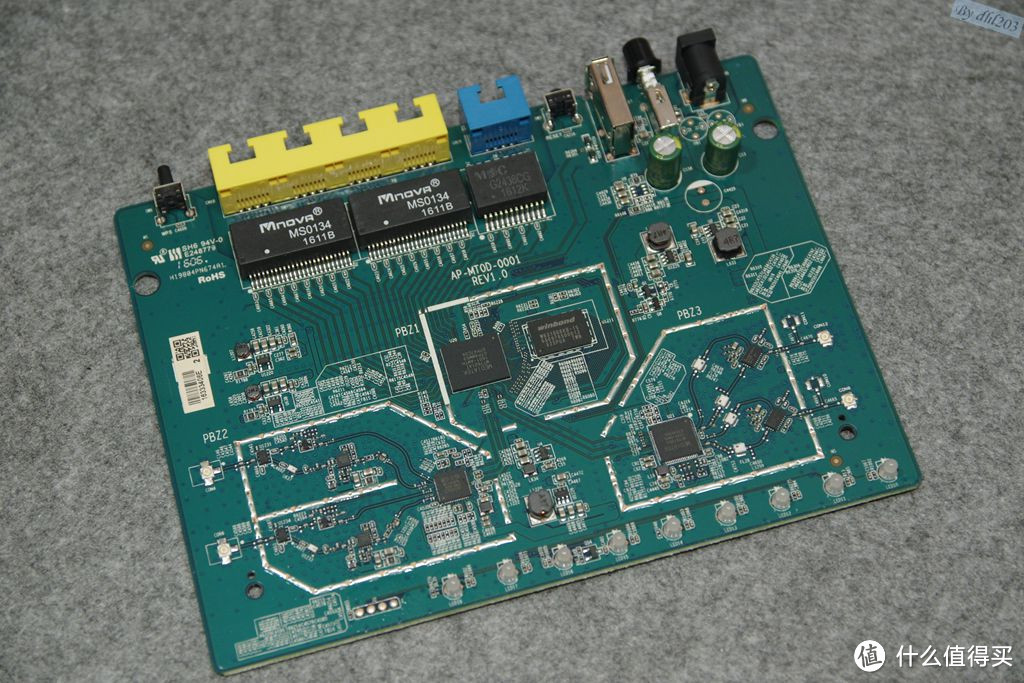

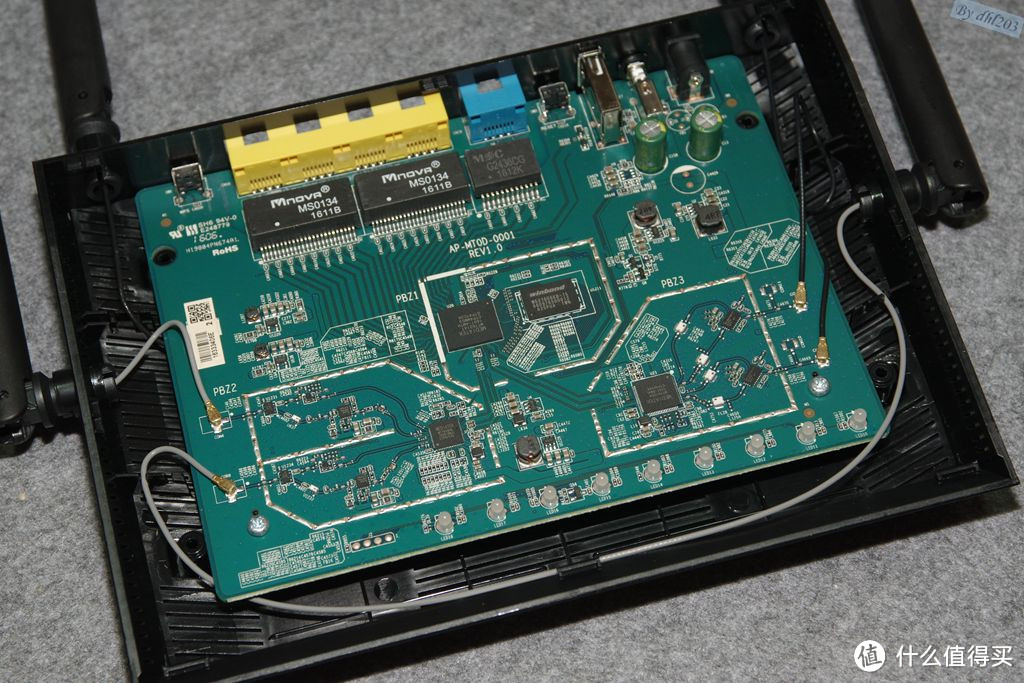

主板特写

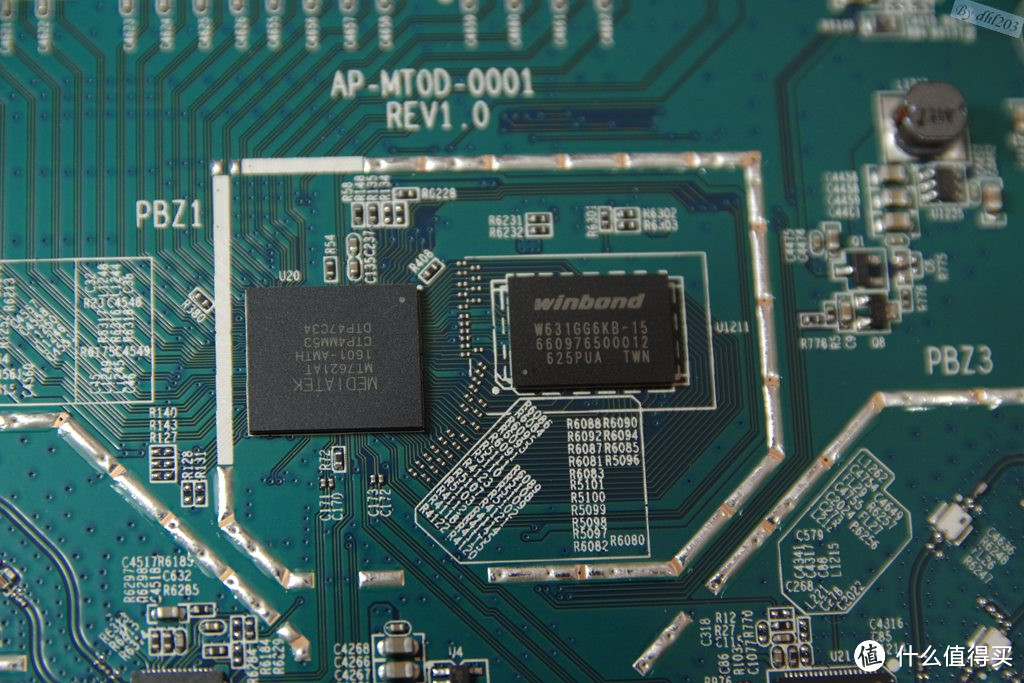

核心芯片特写

MT7621AT为路由器处理器，WINBOND W631GG6KB-15为内存芯片，MT7603EN和MT7612EN为WIFI无线信号发射芯片，FL128SAIF00为闪存芯片。

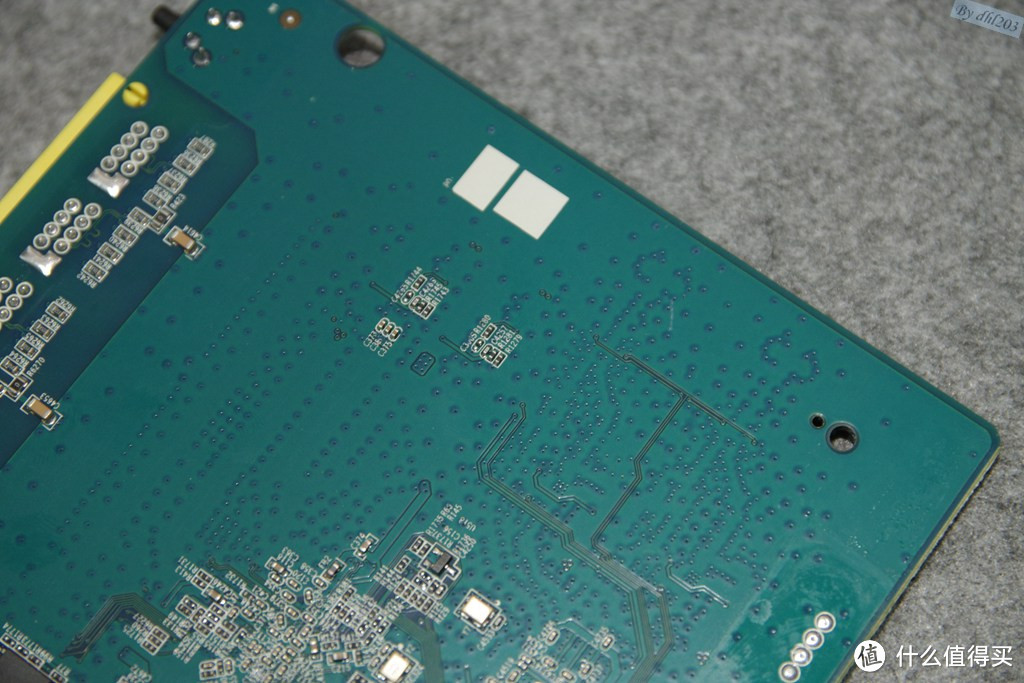

主板背面

综合拆解，华硕AC1200GU路由器是基于联发科MT7621AT架构平台打造的一款处理器，CPU内核架构为双核四线程，主频为880MHz，路由器RAM 容量为128MB，ROM容量为16MB，路由器支持2.4GHz/5GHz双频以及2x2 MIMO技术，其中2.4GHz频段由联发科MT7603EN芯片扩展，5GHz频段则由联发科MT7612EN芯片扩展，理论网络带宽为300Mbps+867Mbps，提供有1个千兆WAN口和4个千兆LAN口，外置扩展有1个USB 2.0接口。

四、性能测试

1、带宽测试

测试AC1200GU路由器和AC55-USB无线网卡之间的带宽，仍然选用了IXCHARIONT 6.7和ENDPOINT 7.1的经典组合。

硬件准备：笔记本一台，安装IXCHARIONT 6.7控制端和ENDPOINT 7.1应用服务，笔记本通过网线连接AC1200GU路由器。台式机一部，安装ENDPOINT 7.1应用服务，AC55-USB插入台式机USB3.0接口，通过WIFI接入网络。

连接完成后，通过查看网络连接属性，得知笔记本IP地址为192.168.50.111，台式机IP地址为192.168.50.182。通过笔记本电脑打开IXCHARIONT控制台，新建测试样本，选择脚本类型为THROUGHPUT，然后根据需求编辑测试脚本容量，将其设定为50MB。运行测试，结果如下：

2、WIFI覆盖测试

测试AC1200GU路由器的WIFI信号强度。家中户型为100平方米的两室两厅结构，实际户型图如下：

大致结构图如下：

其中A处为路由器位置，B、C、D、E、F为室内测试位置。B、C、D、E、F处的信号强度依次如下图。

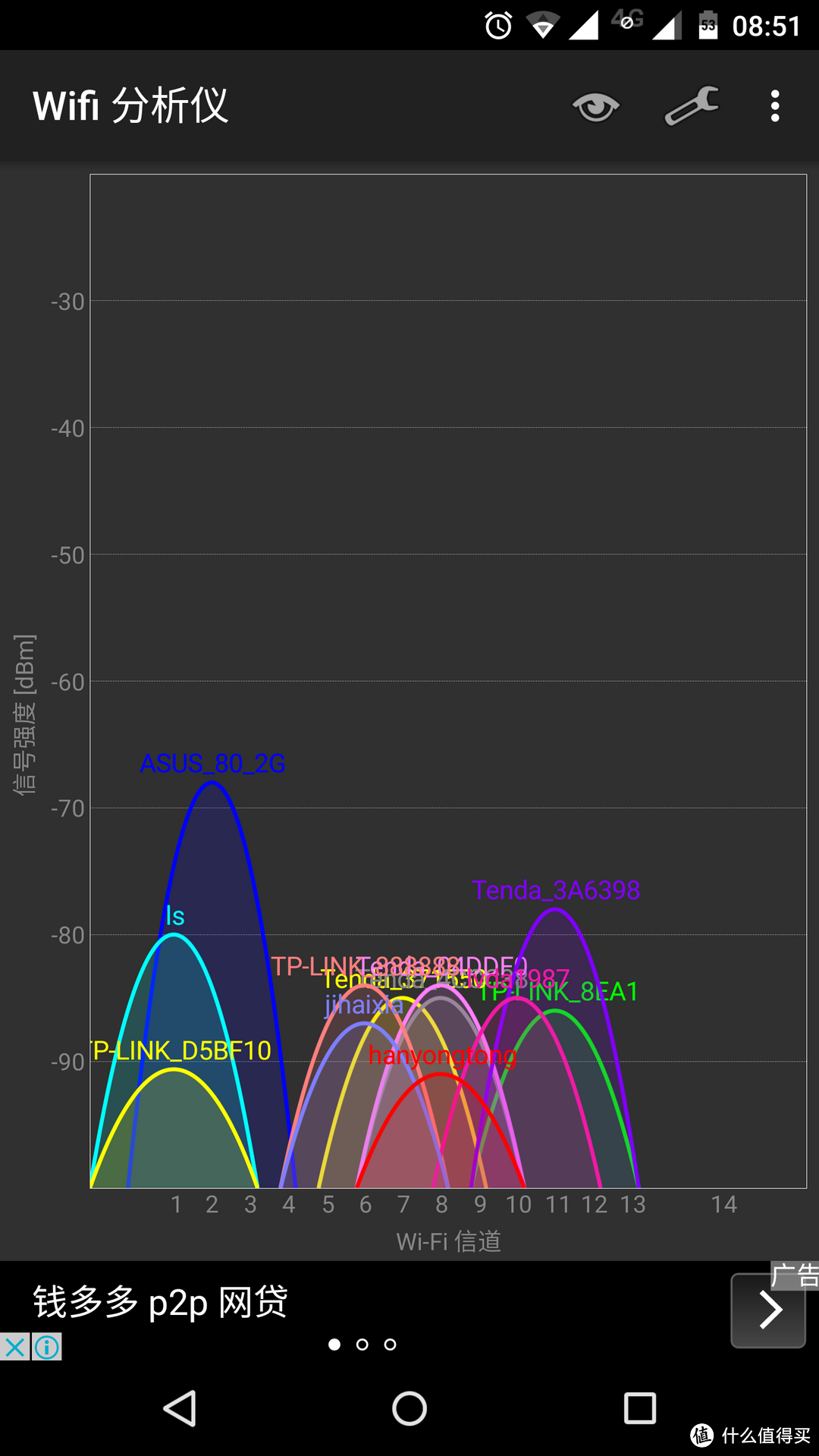

2.4GHz信号测试结果

3、传输速度测试

AC1200GU的网卡接口为千兆网口，为了测试网口的传输速度，搭建平台。电脑通过网线连接路由器LAN接口，路由器USB接口插入金士顿FURY USB 3.0 U盘，从U盘到本机SSD之间读取或写入数据，测试实际传输速度。为了避免系统出现瓶颈，SSD选用镁光MX200。

写入速度：

读取速度：

五、总结

优点：

1、双核四线程处理器主频为880MHz、128MB RAM、16MB FLASH，硬件规格完全满足家用需求。

2、得益于联发科芯片高度的集成化设计，发热量不是很大，保持了华硕路由产品稳定的特点。

缺点：

1、作为一款MTK 7621架构的产品，目前第三方固件比较缺乏，以后需要完善。

2、对于一款家用级产品而言，管理界面中开放的功能设置太多，其中很多功能用户可能看不懂，也用不到，建议将管理界面图形化、简单化。
