装台够用的HTPC——ROG B550i+迎广肖邦MAX装机秀

最近经常和媳妇一起在客厅看电影，一直以来电影都是提前下载到NAS里，通过AppleTV 4K的infuse pro观看，有的时候比较新的电影不带字幕，在infuse里也搜不到，这就需要我到书房电脑上下好字幕到NAS里再回客厅观看，比较麻烦，之前的HTPC带到单位打工去了，偶尔还想用电视看看网页逛逛B站，iphone AirPlay投屏太热了，过热就卡屏，干脆再弄个HTPC。NUC大小合适，性能也够用，但是还需要拖个适配器占地方，内置电源才是王道，既好看又够用就行了，具体配置清单如下，下面开始吧。

硬件配置清单：

CPU：AMD Ryzen 5 5600G

主板：华硕 ASUS ROG Strix B550i-Gaming

内存：宇瞻 Apacer NOX DDR4 3600 16G RGB

SSD：金士顿 Kingston FURY Renegade PCIe 4.0 1Tb

散热：利民 Thermalright AXP90-X53 Full Black

机箱：迎广 InWin Chopin（肖邦） MAX钛灰

电源：迎广 InWin 200W 80GoldPlus（case includ）

AMD锐龙55600G处理器(r5)7nm搭载RadeonGraphics6核12线程3.9GHz65WAM4接口盒装CPU1199元京东去购买

玩家国度（ROG）ROGSTRIXB550-IGAMING主板支持CPU3700X/5600X/5800X（AMDB550/socketAM4）1699元京东去购买

宇瞻（Apacer）暗黑女神DDR43200360016G台式机电脑内存RGB白色灯条8G3600RGB黑色灯条8Gx2套装499元京东去购买

金士顿（Kingston）金士顿(Kingston)SSD固态硬盘台式笔记本M.2(NVMe)FURY系列1000G即1TB电竞款1149元京东去购买

迎广（INWIN）肖邦MAX钛灰ITX机箱（支持Mini-ITX主板/散热器限高54mm/带200W金牌电源/20GbpsType-C）685元京东去购买

一、整机展示。

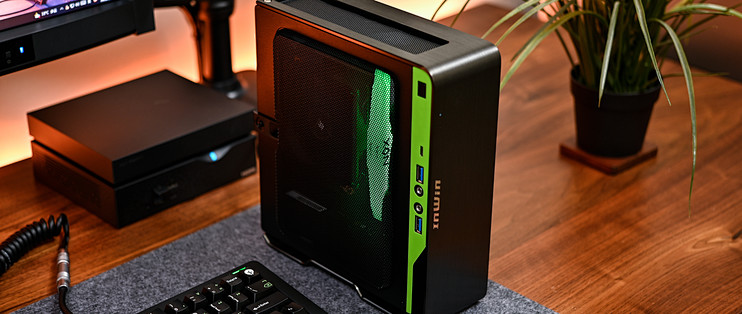

整机灰黑色，搭配绿色装饰条点缀，内存RGB绿色（R:0,G:50,B:0）。搭配了小巧的 Percent Trio60 HHK，换上 JTK 的 Griseann GP 文艺一下。

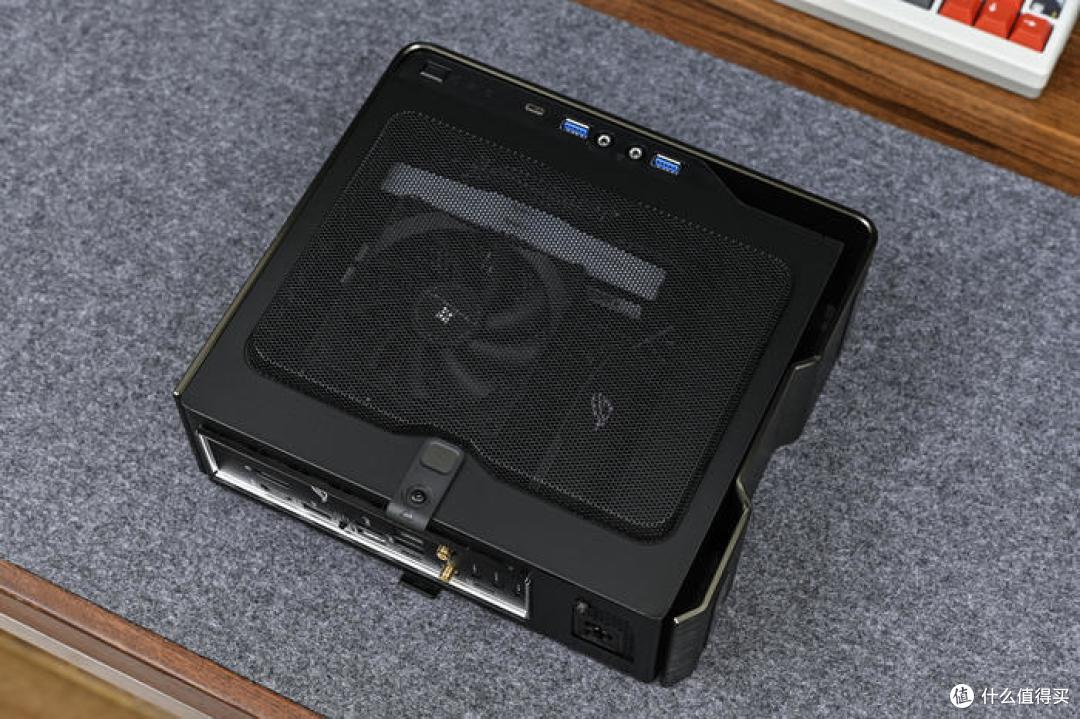

顶部视角。迎广肖邦MAX整体外壳为4mm铝合金一体弯折加工而成，表面拉丝处理。

主机前左斜45°。

左右两侧安装绿色I/O装饰面板给深色机箱增加点活力。

主板侧金属Mesh通风网板设计，侧进风，上出风的风道散热设计。

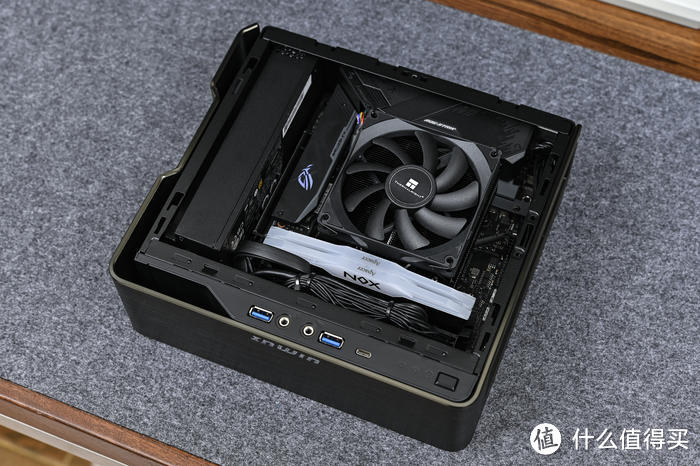

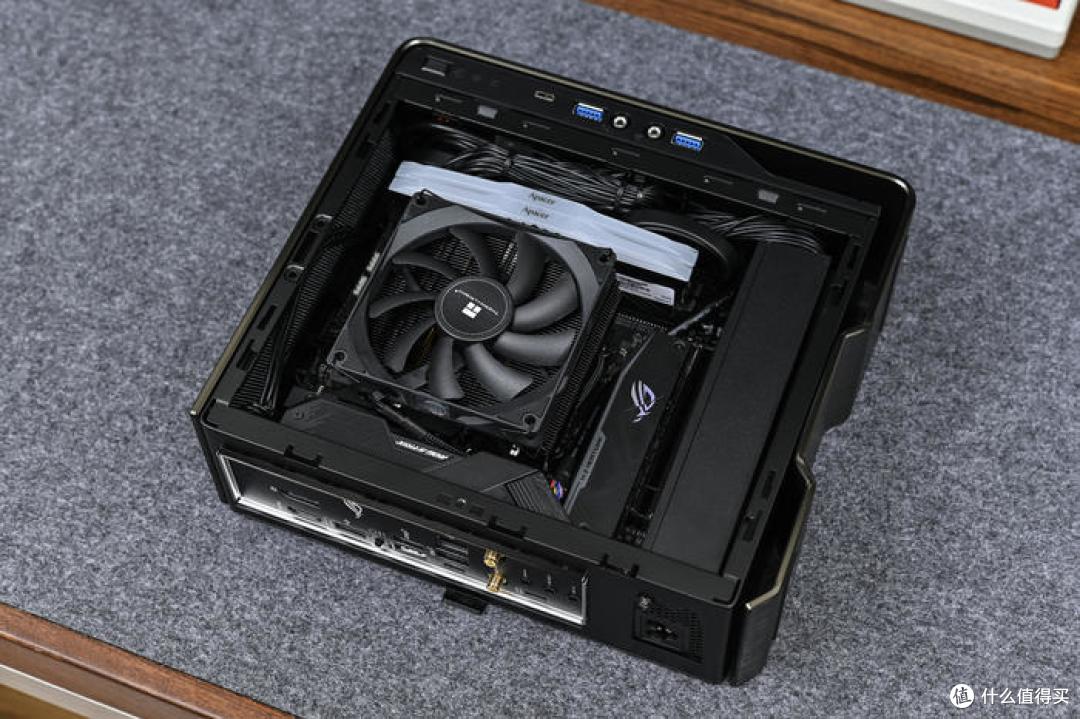

打开侧板，内部空间紧凑，上方是华硕ROG Strix B550i-Gaming主板，下方是迎广 1U 200W金牌电源。

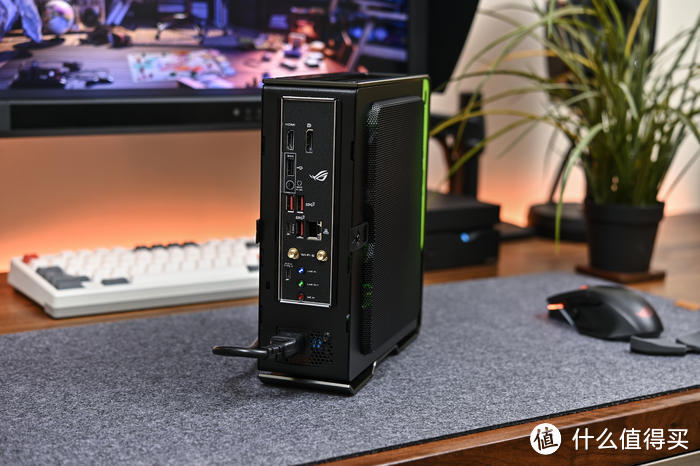

机箱背部展示。

尾部上方为主板接口下方为电源接口（梅花口）。

机箱前置I/O在左侧板前端，分别为：1个USB 3.2 Gen2 TypeC、一个 USB 3.2 Gen1 x2 TypeA、一个3.5mm耳机接口、一个3.5mm麦克风接口以及另一个一个 USB 3.2 Gen1 x2 TypeA。

铝合金拉丝前面板的InWin标识。

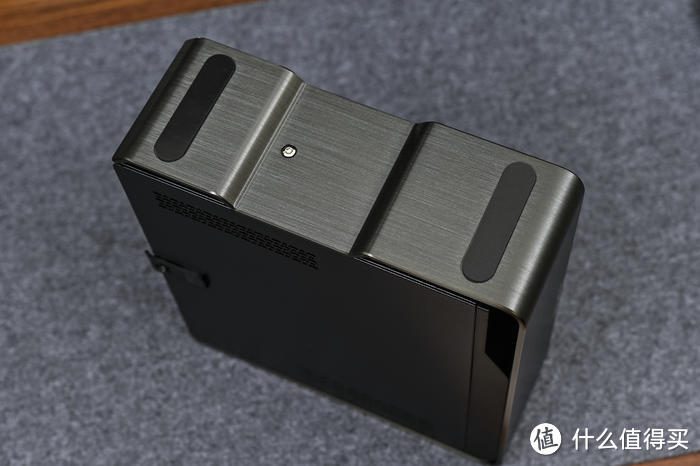

底部外壳的4mm铝合金一体弯折工艺。

机箱背板上下对称开孔，若背部安装硬盘，可以通风散热。

利民AXP90-X53 Full Black下压式散热器。

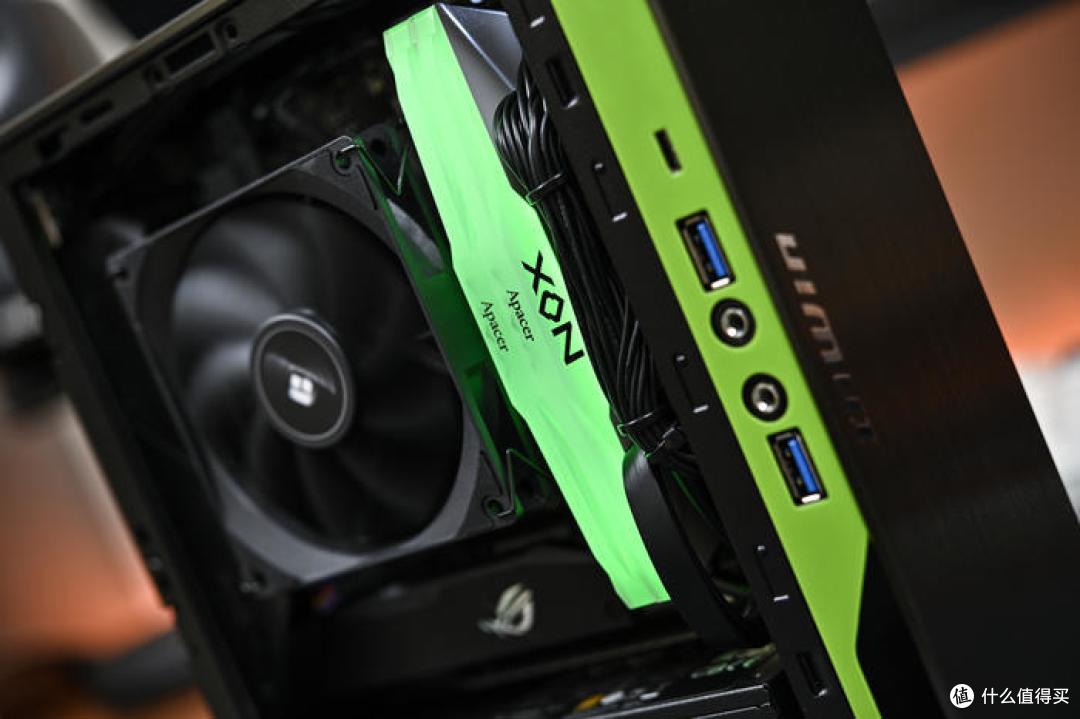

宇瞻NOX暗黑女神内存灯效。

华硕ROG Strix B550i主板供电保护罩上的ROG Strix标识。

主板M.2散热装甲上的ROG败家之眼，下方是迎广200W 金牌1U电源。

二、组装过程。

硬件全家福。

安装非常简单，机箱线材长度都是预留好的，而且特别柔软，整理整洁简单固定下即可。

主板安装的时候要先将主板24Pin口那一边先插入机箱，机箱内部留有余量可以让主板内缩，待主板完全放进去之后，再将主板向I/O挡板方向推紧，对好孔位锁金螺丝即可，不需要拆卸电源。

盖上机箱盖板。

机箱附赠了四种颜色的I/O装饰面板，这次选清爽的绿色。

另一侧也贴上，等看腻了再换。

三、配件开箱。

机箱选择了迎广的肖邦MAX。整机尺寸217x88x244mm，约3.3L，外壳为4mm一体弯折拉丝铝合金框架，内胆为SECC镀锌钢板加工而成。作为老款肖邦的升级改进版本，散热空间增加至54mm，支持intel&AMD原厂CPU散热器，侧面和顶部均采用Mesh网版设计，提高散热效率， 同时搭载200W金牌认证电源，接口方面，肖邦 Max 新增了一个 USB-C 接口，速度可达 20Gbps。

机箱前面板一览。

机箱主板侧展示，通风Mesh网板设计。

另一侧。

机箱尾部一览。

机箱前面板非常简洁，通体铝合金拉丝设计，左侧边印有InWin的标识，右侧上方有两个小点，分别为电源指示灯及HDD运行指示灯，均为白光。

机箱尾部左侧为主板I/O挡板安装位，下方是电源接口（梅花口）。

机箱顶部同样通风Mesh金属网板设计，方便下压式散热器排出的热量上升尽快排出机箱。

机箱底部前后更有一个长条橡胶脚贴。

机箱主板侧外侧为通风Mesh金属网板设计，提高散热效率，外凸的设计，可以兼容更高的散热器高度（最大54mm）。网板右侧上方为电源开关键、下方分别为：1个USB 3.2 Gen2 TypeC、一个 USB 3.2 Gen1 x2 TypeA、一个3.5mm耳机接口、一个3.5mm麦克风接口以及另一个一个 USB 3.2 Gen1 x2 TypeA。

机箱背侧板左上角和右下角均有开孔，方便内部（若安装硬盘拓展）通风散热。

打开主板侧网板，来看内部情况，mini-ITX主板安装位。

搭载了200W金牌认证电源，1U设计，体积非常小巧。

机箱线材方面，从左到右分别为：前置I/O一体式跳线、前置音频接口接线、USB 3.2 Gen1 x2 TypeA 连接线一根。

已经预留好长度的USB 3.2 Gen2 TypeC 前面板连接线。

电源线材方面，线材纤细柔软，长度适中，方便狭小的机箱内理线。首先是CPU 8Pin供电线一根。

然后主板24Pin供电线一根。

SATA供电线一根。

打开机箱背侧板，本部预留两个2.5寸硬盘安装位，同时下方位置开槽，方便主板背侧安装主板M.2硬盘。

随机箱附件有螺丝包、硬盘一分二供电线材一根、梅花接头电源线一根。

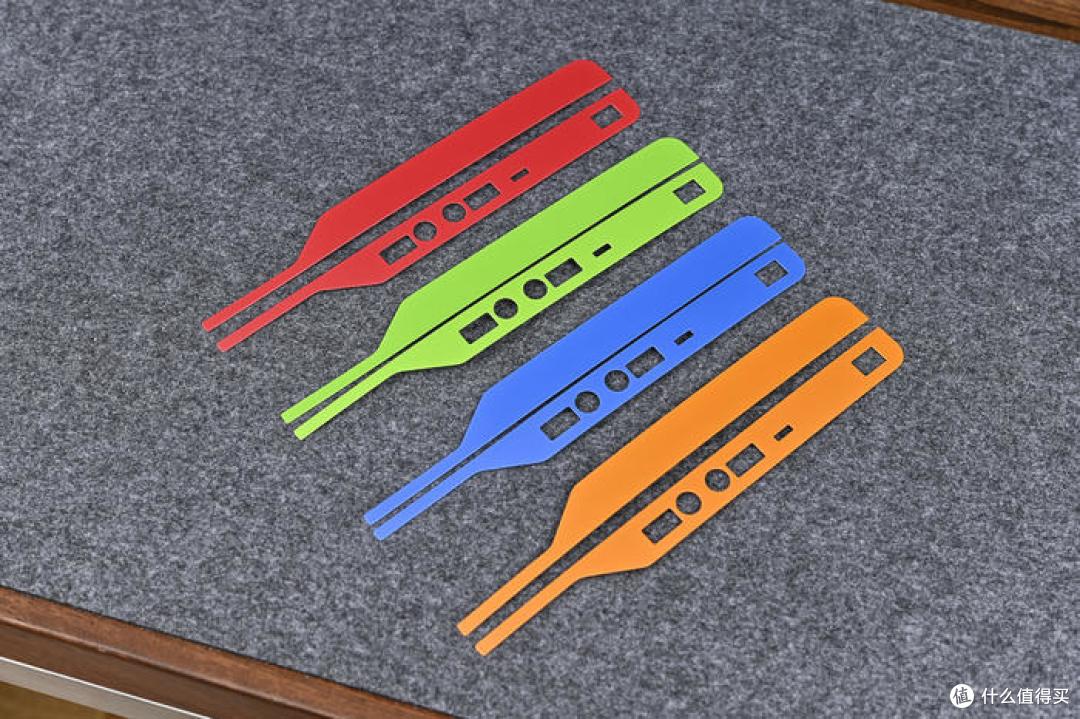

还附赠了四种颜色的客制化I/O面板，方便玩家自有搭配喜欢的主体和风格。

CPU使用AMD Ryzen 5 5600G。

主板采用ROG Strix B550i-Gaming。

B550-I GAMING使用的是普通ITX规格，正常孔位，主板设计风格和X570i非常相似。

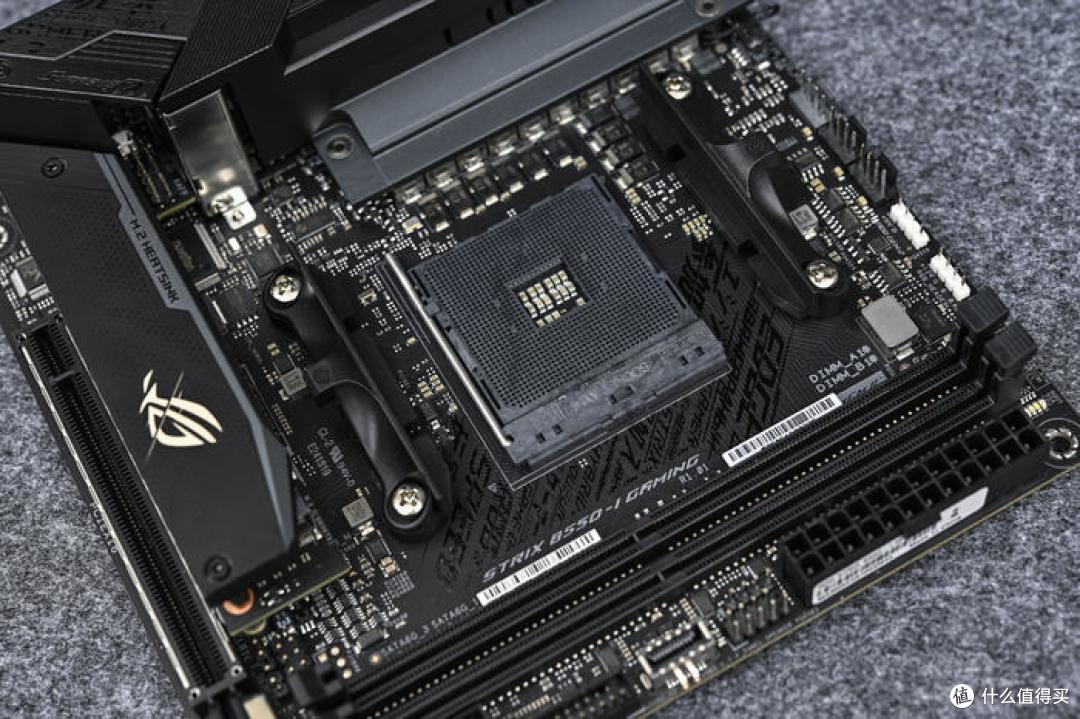

B550使用的仍然是AM4接口，1331pga底座。供电为十相供电，电容采用高导电聚合物电容，正面背面都有。

双内存槽设计，DDR4 双通道 2DIMM，最大容量支持 64G，内存 QVL 频率为 5000MHz。右侧是主板24Pin接口以及原生的USB3.1gen2接口等。

主板的单8Pin CPU供电使用强化装甲，被安排在了挡板的后面。

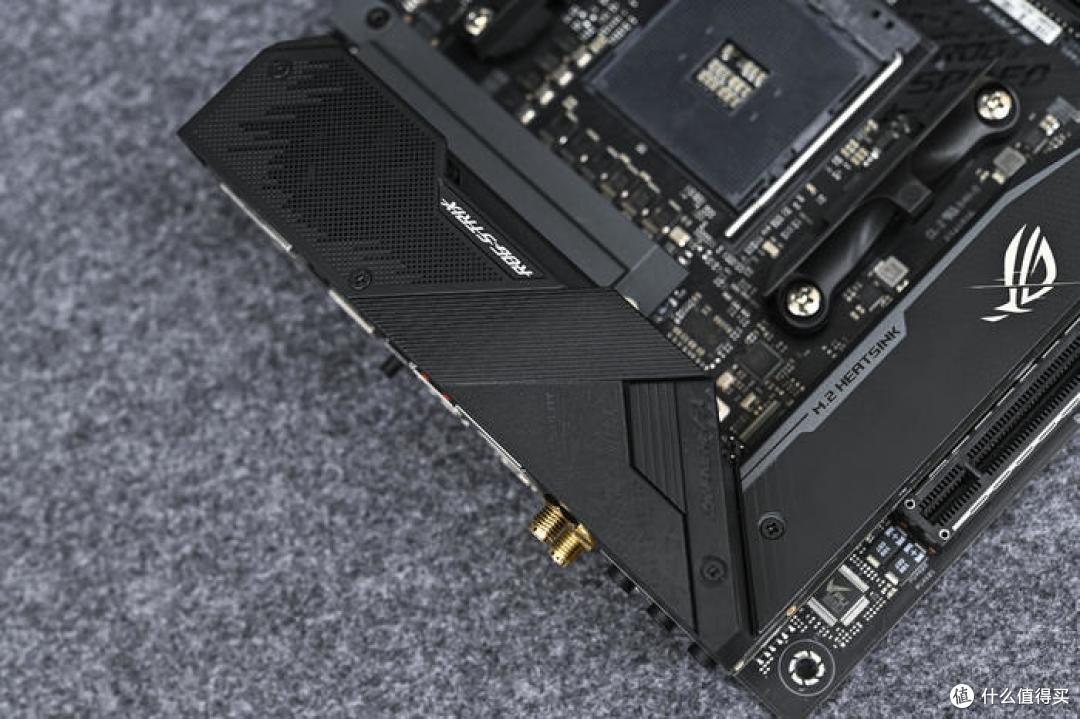

IO保护罩上面除了品牌型号还有很多几何刻线很有设计感。

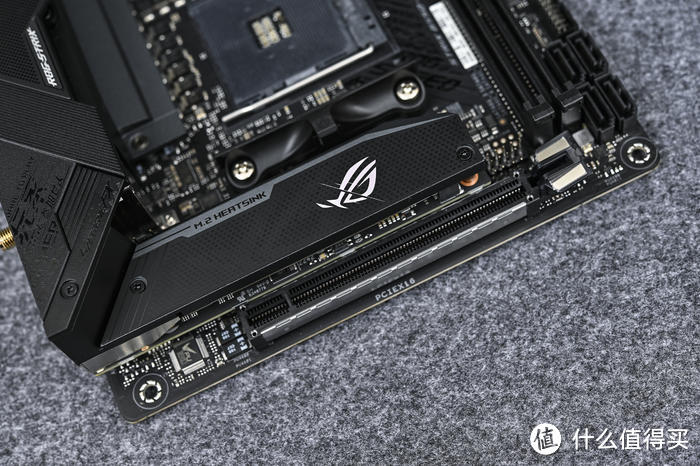

M.2散热装甲上方是ROG Logo。PCIE4.0x16槽也使用了强化的设计。M.2_1 实际速度为 PCIe 4.0 x4，支持 2260/2280 规格的 NVMe 和 SATA SSD

接口方面。标配Bios Flash Back按钮，没有配备cmos clear，4个USB-A和一个USB3.1gen2的Type-C，显示接口HDMI+DP，wifi6无线网卡以及会发光的音频接口。从侧面可以看到主板搭配有1颗散热风扇.

主板背面还有一个M.2安装位。M.2_2 实际速度为 PCIe 3.0 x4，支持 2260/2280 规格的 NVMe 和 SATA SSD，由 PCH 提供。

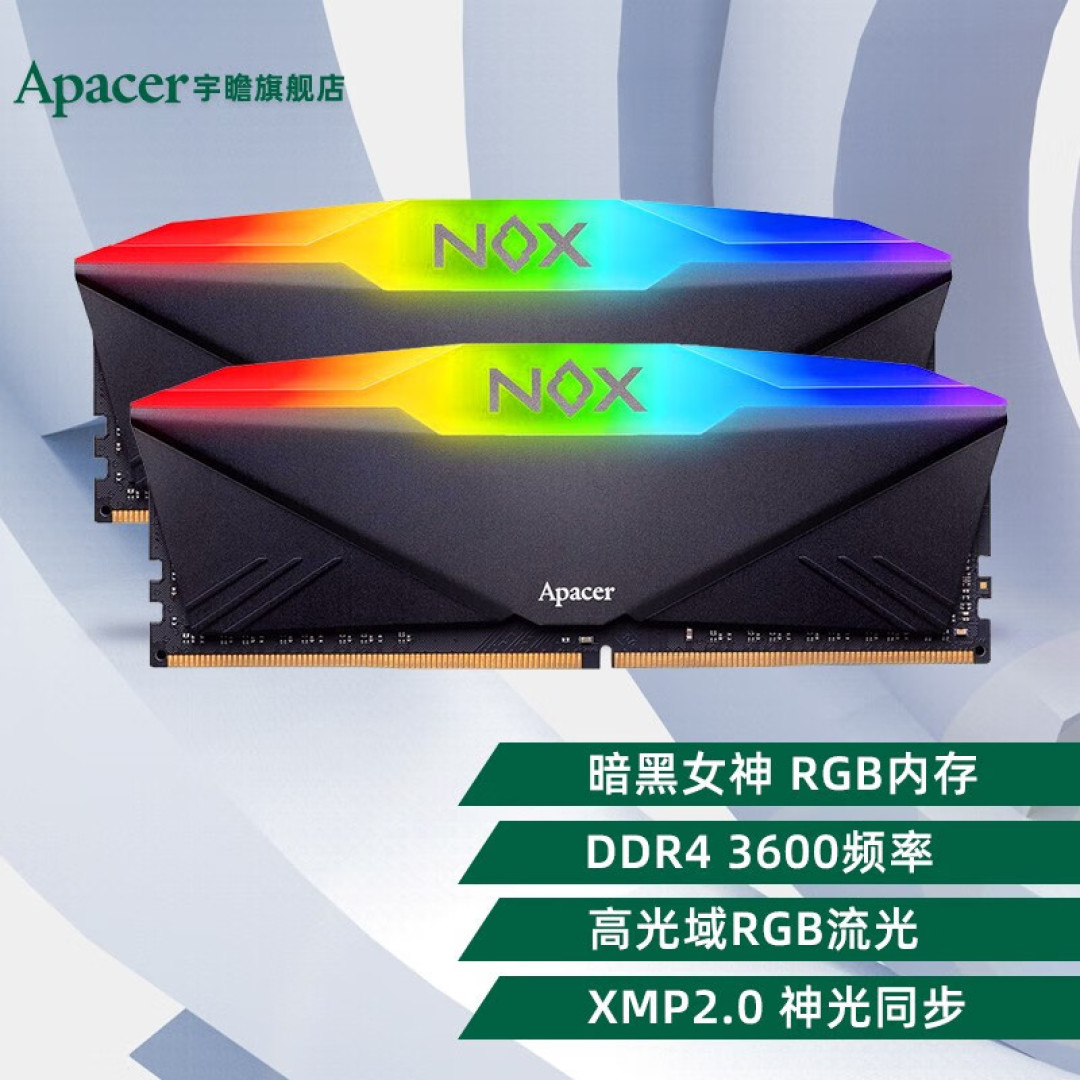

内存采用宇瞻NOX暗黑女神DDR4，3600频率，时序C18-22-22-38 CR2，8GX2。

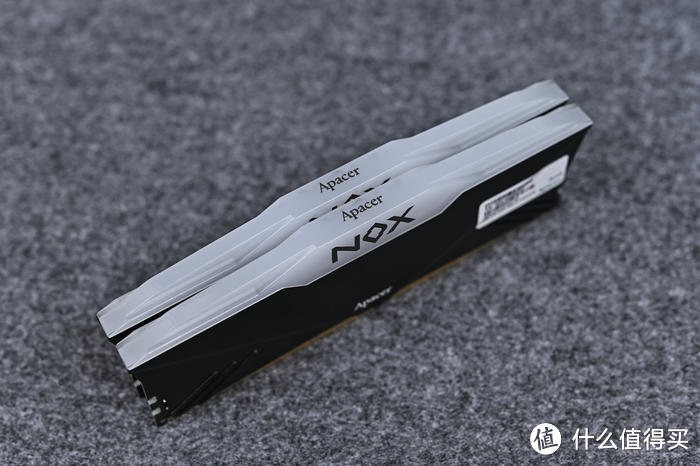

内存的外观很漂亮，顶部有大面积的灯条，底部则是黑色铝合金的散热马甲。

柔光罩侧面印有宇瞻NOX标识。

顶部则是稍小的APACER字体。

固态硬盘选择了金士顿的Kingston FURY Renegade PCIe 4.0 NVMe M.2 SSD 1Tb版本。外观采用了标准的M.2 2280尺寸，是当下各类主机的主流规格。正面贴纸标注了Kingston FURY品牌字样和RENEGADE系列标识。本体采用双面配置，采用独立DRAM控件设计，包含主控、NAND闪存颗粒以及独立DRAM芯片。其中主控采用了群联PS5018-E18，具备高达 7,300/7,000MB/秒1 的读取/写入速度和高达 1,000,000 的 IOPS。

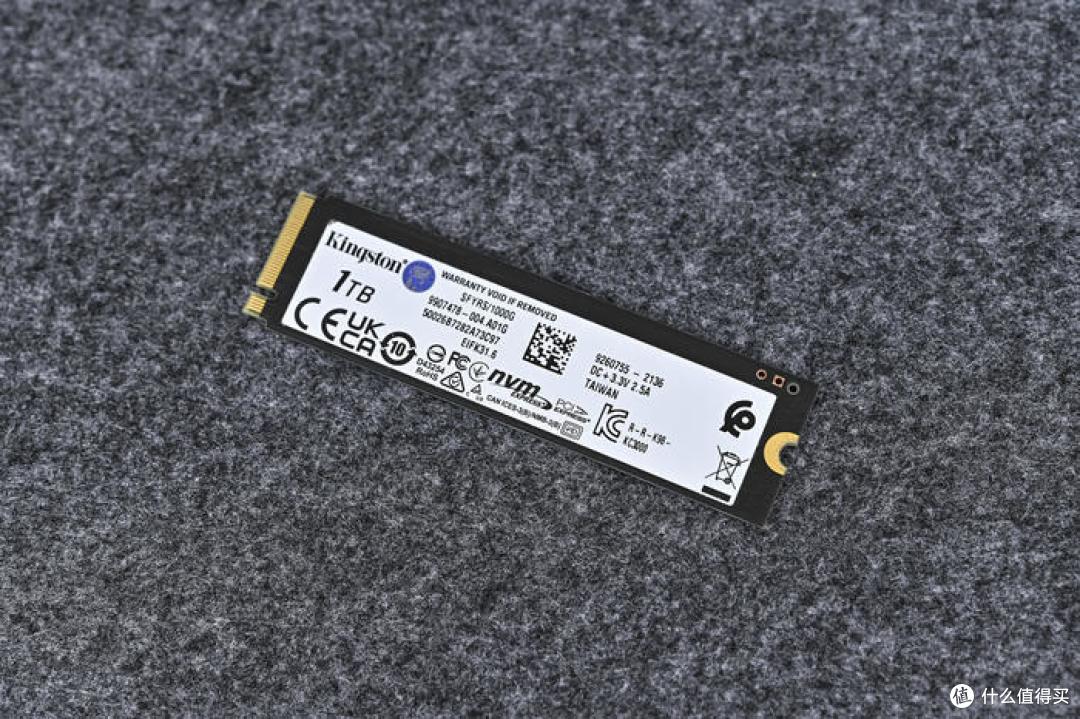

背面贴纸上则是常规的产品认证、生产等信息。正反面标贴均采用薄型石墨烯铝合金散热贴片，可以借助石墨烯和铝的良好传热特性，为其下的核心部件提供更佳的散热支持。

下压式散热器选择了利民的AXP90 X53 Full Black。

具备 Intel / AMD 两种通用扣具，Intel 平台方面支持 Socket 115X / 1200 / 1700 接口，AMD 平台则支持 AM4 / AM5 接口，附带一支 TF7 散热硅脂、导热系数 12.8 W/M-K。

散热本体全黑化设计，高度仅 5.3cm、下压式散热设计，镜面电镀 C1100 铜底、4根第三代 AGHP 逆重力导热管配合 54 片纯铜鳍片，整个散热器均采用黑镍电镀功艺，搭配 TL-9015B EXTREM NMB 双滚珠轴承风扇，适合 65W TDP 或以下的 INTEL / AMD 处理器使用。

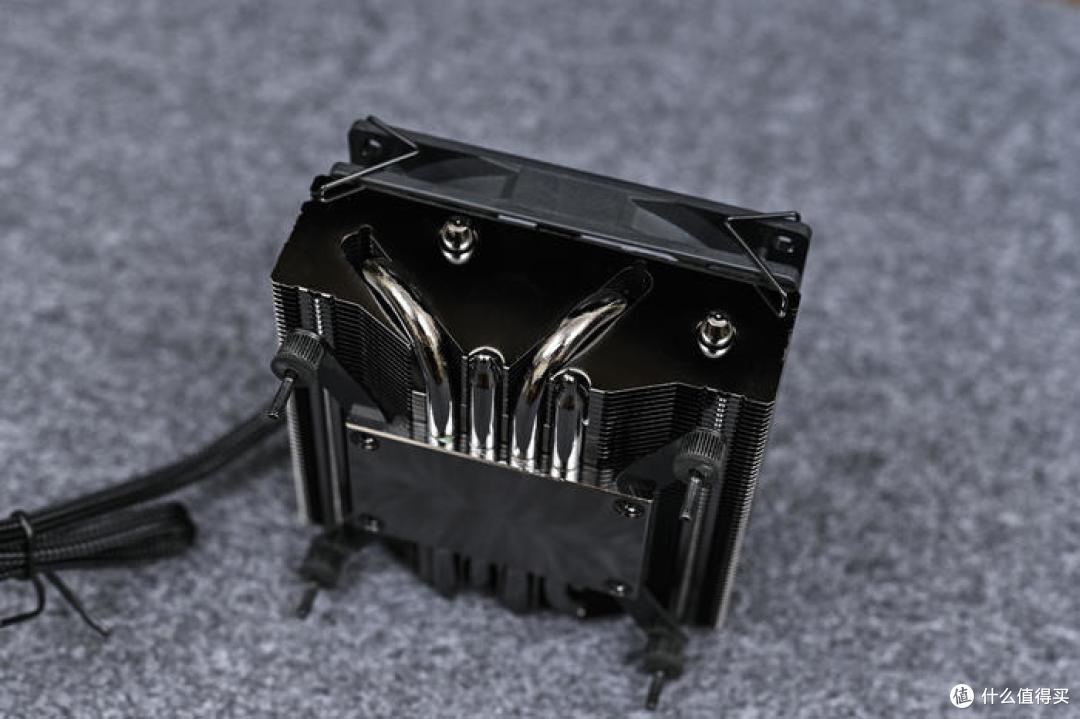

出厂预装了多平台扣具背板，背板双面可用，且均预提绝缘贴纸避免主板短路。

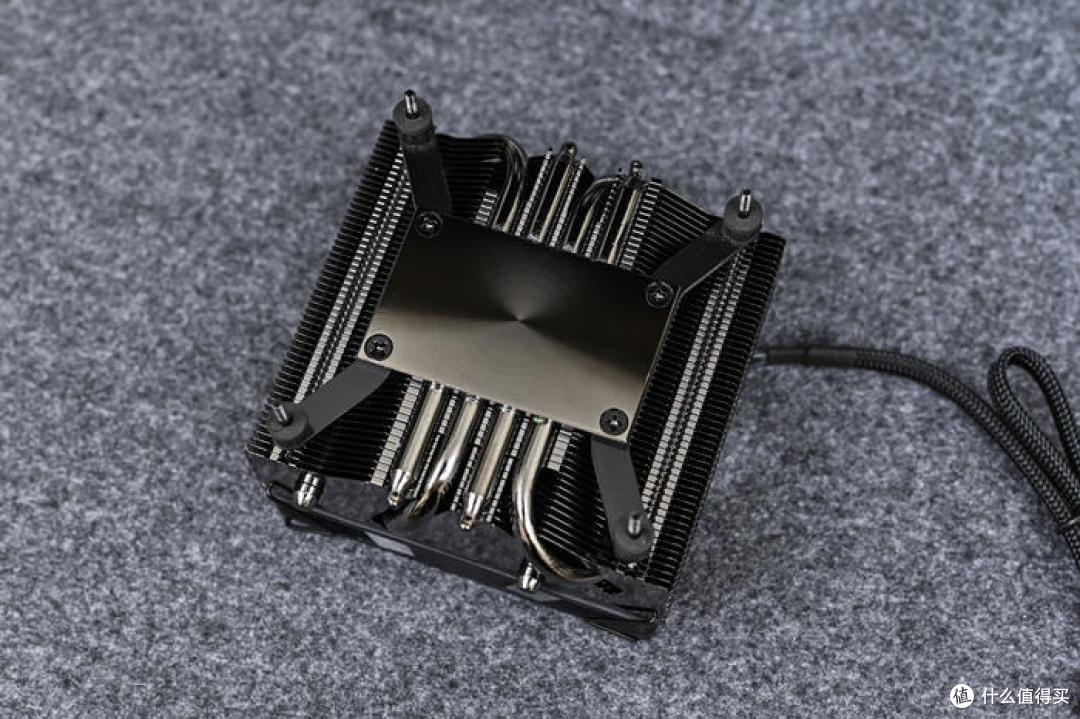

镜面电镀 C1100 铜底。

4根第三代 AGHP 逆重力导热管。

移除风扇，可以看到散热鳍片密度很高。

四、测试环节。

CPU-Z信息及单核多核跑分。

GPU-Z信息。

AIDA64Cache&Memory测试。

AIDA64 GPU Benchmark测试。

TXBench 硬盘读写测试。5600G不支持PCIe4.0，金士顿 Kingston FURY Renegade PCIe 4.0 1Tb发挥不出应有的性能，但基本跑满PCIe3.0了。

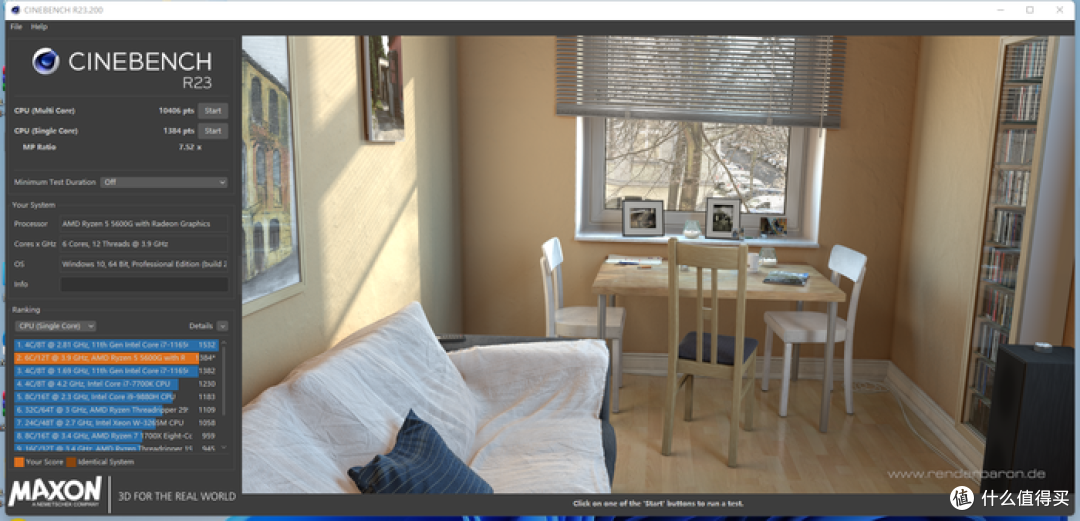

CINEBENCH R23 测试。

Time Spy基准测试。

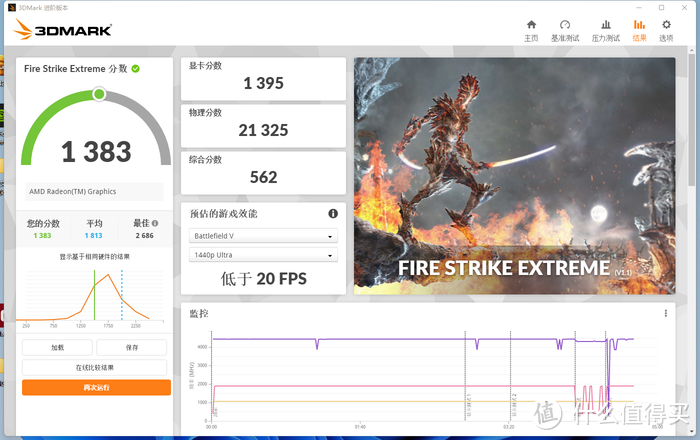

Fire Strike Extreme测试。

Night Raid测试。

CPU PROFILE测试。

室温28°C，单烤Aida64 FPU 10分钟，5600G 温度68°C左右，VEGA 7 73°C左右。

室温28°C，双烤Aida64 FPU+Furmark 2K 10分钟，5600G 温度69°C左右，VEGA 7 75 °C左右。

总结：

肖邦MAX这机箱装起来挺轻松的，线材长度都是定制好的，相比老款硬件兼容性更高一些，散热更好了，直立式摆放也不占地方，放电视柜上挺合适的。整体使用下来，对我来说就是图个方便，作为AppleTV 4K的拓展补充，够用了。

感谢耐心观看！全文完~
