手机 篇一:Moto X Style (XT1575) NFC修复手记
手头的美版moto X pure XT1575(也就是moto X style)用了几年,电池老化严重。虽然现在它已经光荣退休,把移动养号机的工作交给了国行moto X极 XT1581,但是作为“看到东西损坏不舒服斯基”的重度强迫症患者,我还是想把它换块新电池再放进陈列柜。然而联想售后说如果去年过来还有的换,今年这款电池配件已经断货、没法更换了

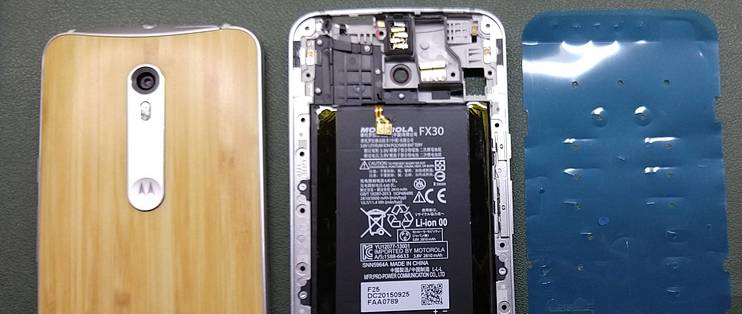

无奈,只好在马云家73RMB买了块电池,自己动手丰衣足食。由于没有专门的加热平台,用电吹风+拆机片拆解这种胶粘后盖的机器真是痛苦,花费九牛二虎之力后终于完成背胶清理和电池更换。充电、开机、大功告成~ 不过等等,怎么发现NFC不能正常工作了?虽然作为一个退休陈列机有没有NFC并不重要,但是作为“看到东西损坏不舒服斯基”的重度强迫症患者…
还好装机时留了个心眼,没把后盖+新的背胶装回去,不然真是要死的心都有了 于是继续拆开,可仔细看了半天也没找到问题出在哪里,参考先前原装电池与NFC电极的位置反复调整和重新安装也没能解决问题。回想到拆机时中框掉出了两个微小的弹簧并且没找到地方装回去,难道是这个导致的?

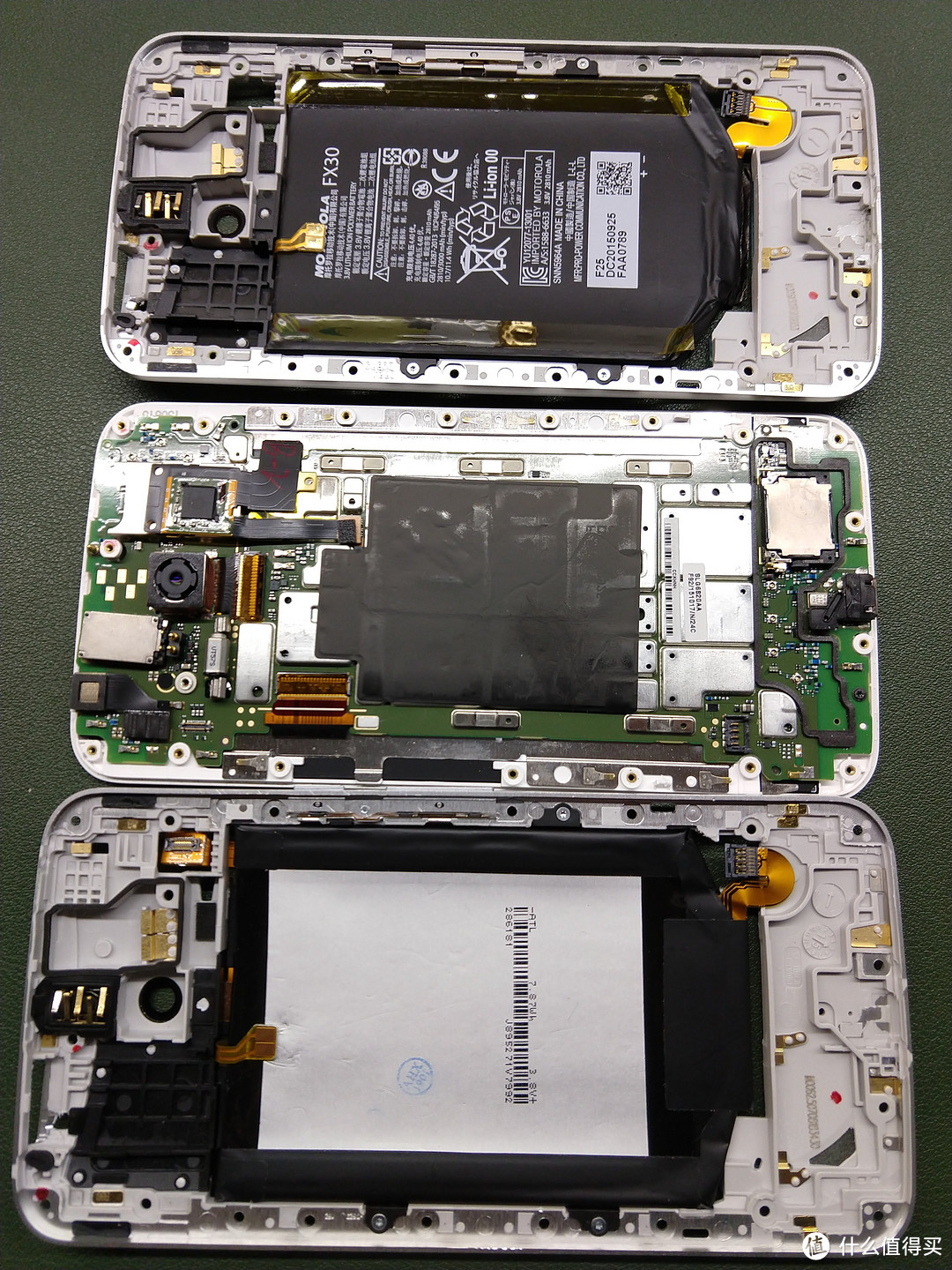

于是又在马云家25RMB买了个中框,再度换上,开机,NFC仍然没反应,一脸懵圈…

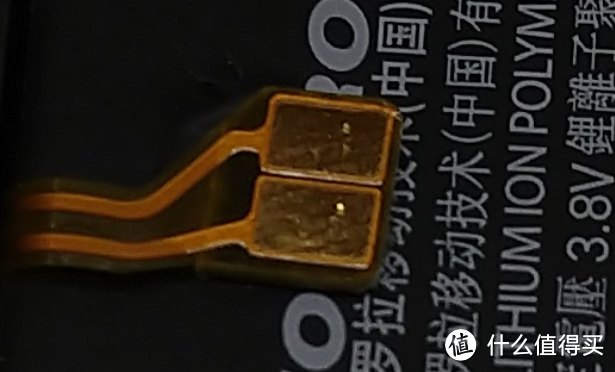

再反复对比新旧NFC电极、电池和主板,发现一个细微差别:旧电极上有两个凹点,而新电极上没有。再对照主板的对应位置,找到了两个触点,主板给NFC供电的地方应该就是这里了。而新电极没有凹点说明没有和触点对齐,供不上电NFC自然就没有反应。并且电池没有和中框用胶贴合,会沿着手机的上下方向动来动去,这样一来就更没法保证接触了

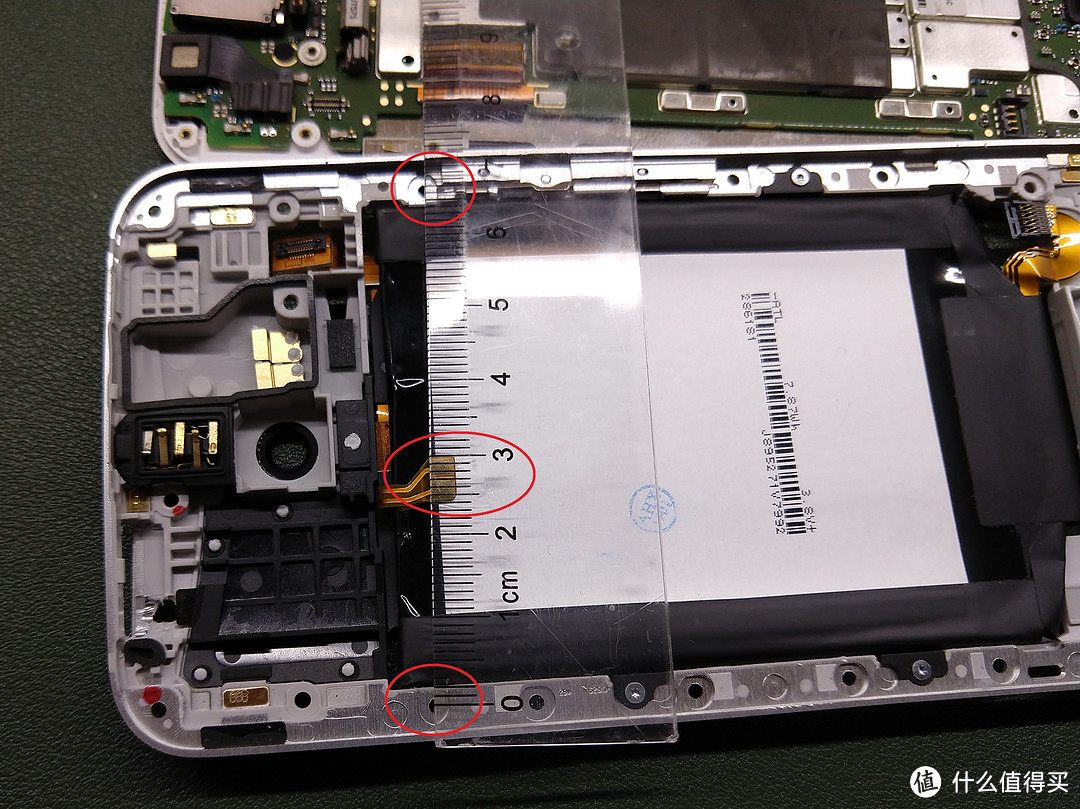

于是先用双面胶把电池贴到中框,再利用中框和主板上的螺孔进行定位,用直尺仔细量了两个主板触点的位置,确认了分别位于两侧第三个螺孔的连线上、距其中一个孔约27.5mm和30mm处,再把中框上的NFC电极也小心的贴在电池上、调整到相同的位置。用力的压了几下中框,再拆开检查,电极上的凹点终于出来了~~

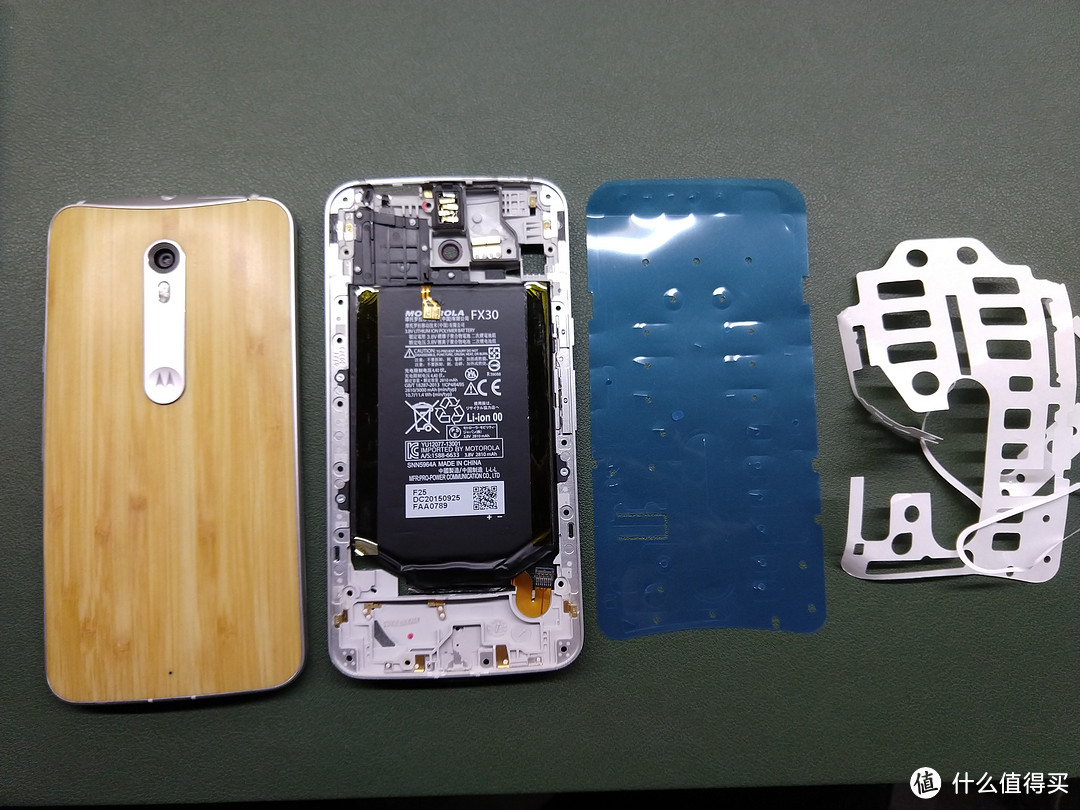

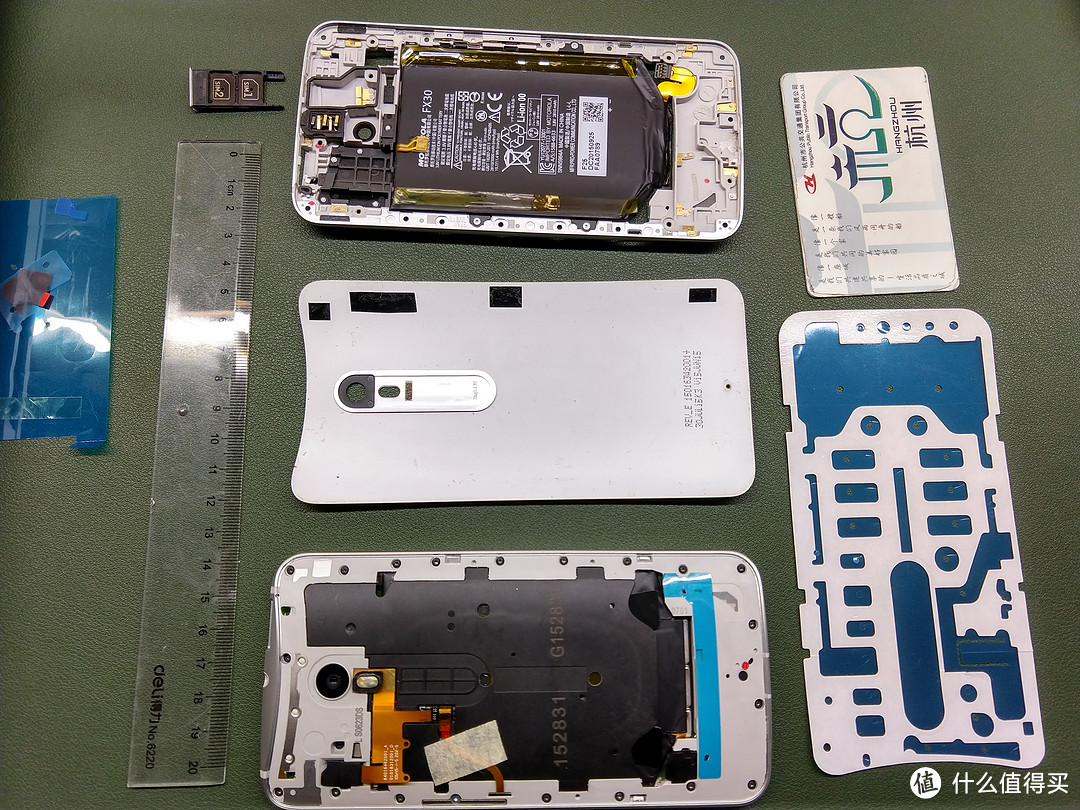

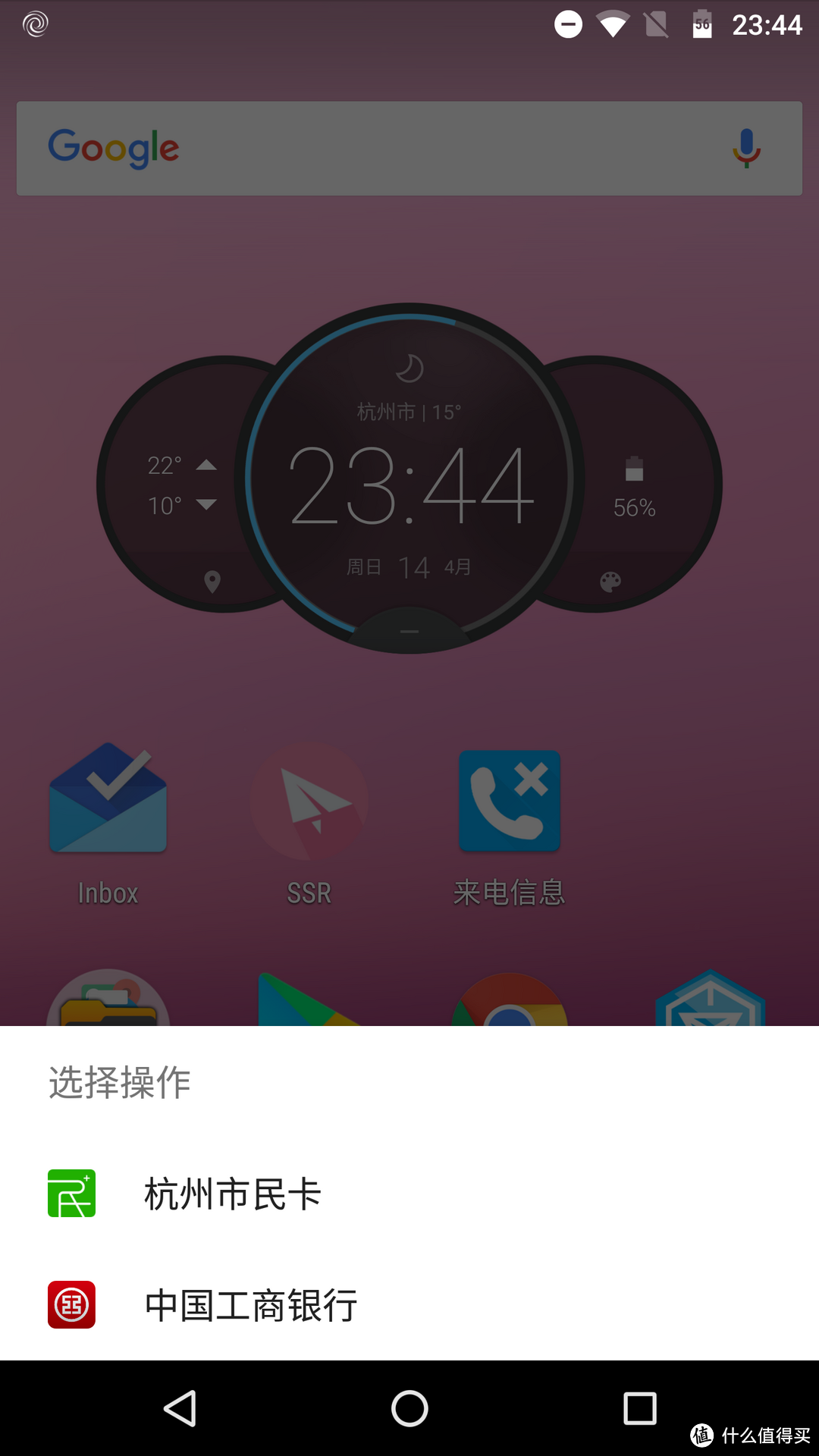

接下来就是安装,开机,测试,NFC终于正常!赶紧上螺丝,贴背胶,装后盖,一顿操作猛如虎,后盖边角严丝合缝,灭哈哈哈。不过毕竟是自己买的电池,弧度和原厂电池有点差异,导致中框的中部不能充分顶起来和后盖接触,现在捏一捏LOGO金属条处会有些响动。
总结:
1.还是要胆大心细
2.中框真是价格便宜量又足,就是白买了,症结不在中框上 T_T
3.拆后盖清背胶,指甲表示想哭……
最后上几张全家福。有值友能全部认出来么?

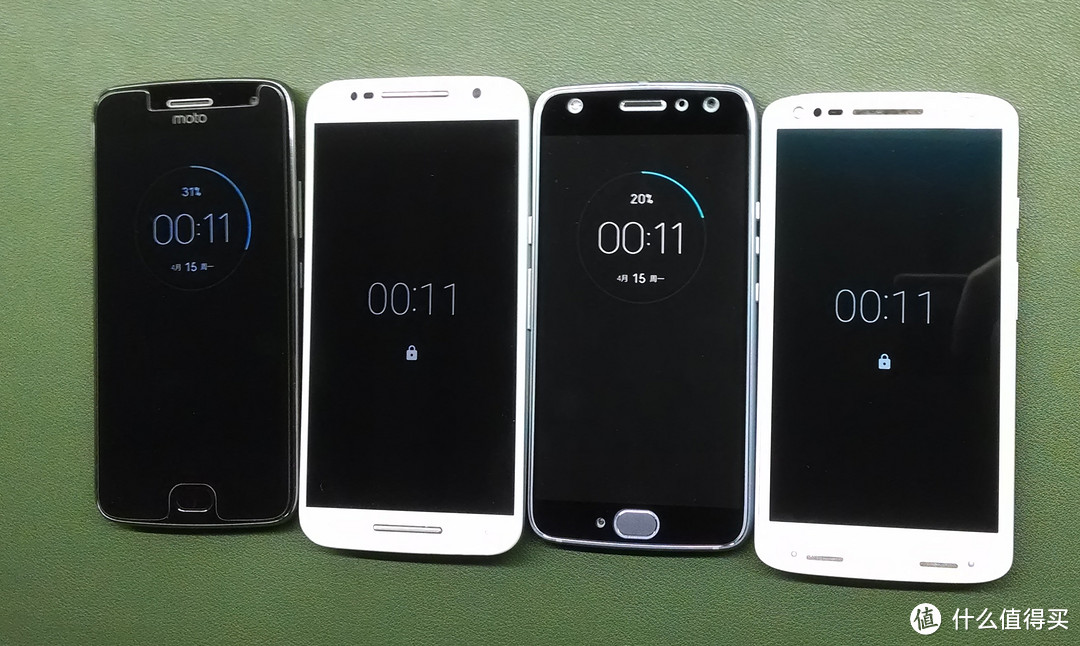

21全家福moto display (active display)
另外附赠几张droid mini更换电池的图。这部机器的骚红和紧凑尺寸、音量Sim卡槽合一的设计、三网通吃、无线充电NFC一应俱全,大爱。几年前已换了一次电池并把新电池用到油尽灯枯,室温96%都会关机。这次也顺手再换一次,再放进陈列柜一起沉睡…
END,感谢看完~
