飞利浦HX992S电动牙刷维修

2020-01-10 14:11:59 6点赞 19收藏 19评论

早上刷牙突然发现电动牙刷没反应了,开始以为是没电了,后来放充电器上充了一晚上还是没反应,应该是出故障了。牙刷的型号是飞利浦HX992S,早就过保了,旗舰款的牙刷,换一个不便宜,之前囤的刷头还没用完,可不能就这么倒下,于是准备自救。

先得把牙刷拆开,飞利浦系列的电动牙刷拆机方式基本相同,把底盖撬开就好。我没有专业工具,反正过保了,直接平头螺丝刀开干,不可避免的有一些损伤,只要不让我新买一个,忍了。

大力出奇迹大力出奇迹

底盖撬出来了,卡口式的,底部有一圈橡胶环防水,中间贴的圆形的透气膜,用于温度变化调节牙刷柄内外的气压平衡。

飞利浦HX992S电动牙刷维修

在看牙刷内部,马上就发现问题所在了,内部有水,应该是漏水有地方短路了。

能看到内部有水珠能看到内部有水珠

牙刷电机电路由一个卡扣固定在塑料手柄内部,用螺丝刀挑起卡扣就能取出牙刷电路板。

这个卡扣将牙刷定在塑料手柄内这个卡扣将牙刷定在塑料手柄内

取出来的牙刷电机电路下部有很多水珠,先把明面的水清理干净。

内部很多水珠内部很多水珠

用张纸巾把电路板上的水擦干,电路板上的指示灯马上就亮了,看来就是电路板有地方短路,电路保护了。

擦干牙刷就亮了擦干牙刷就亮了

既然拆出来了就顺便研究下牙刷的电路板,电路的布局和之前的67XX系列的电路大不一样了。首先底部的充电线圈就变了,感觉更加紧凑了,这也是充电器和之前的不能通用的原因吧。

充电线圈紧凑了很多充电线圈紧凑了很多

周围一圈柔性电路上是压力告警指示灯,刷牙时如果力度过大会闪烁。

指示灯指示灯

电机部分基本相同,但是99系列的多了与刷头的NFC功能,可以根据刷头芯片的信息自动调整刷牙模式,刷头部分的铜丝就是NFC的天线。

NFC天线NFC天线

这颗芯片时与刷头交互信息的NFC芯片。

NFC芯片NFC芯片

电池居然是索尼的,索尼的电池现在感觉不常见了。

索尼电池索尼电池

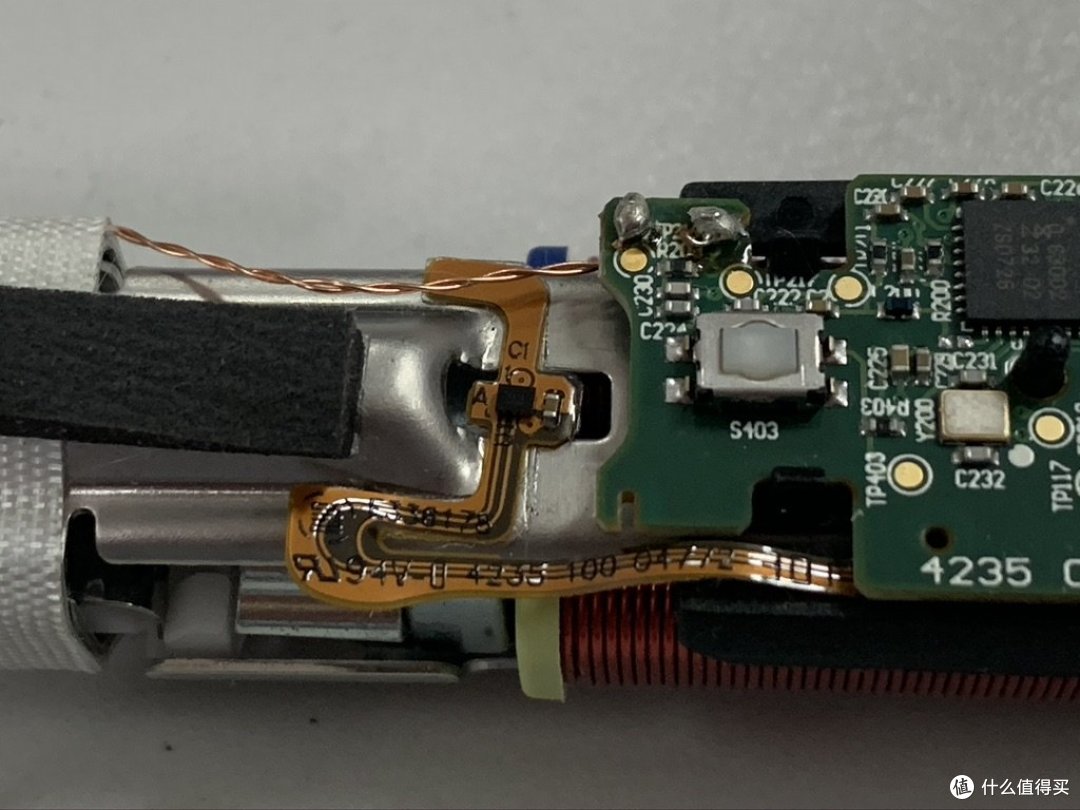

电机与电路这块的柔性电路应该是压力传感器,刷牙时如果贴着牙齿的压力过大,牙刷会告警,并降低震动频率,保护牙齿。

压力传感器压力传感器

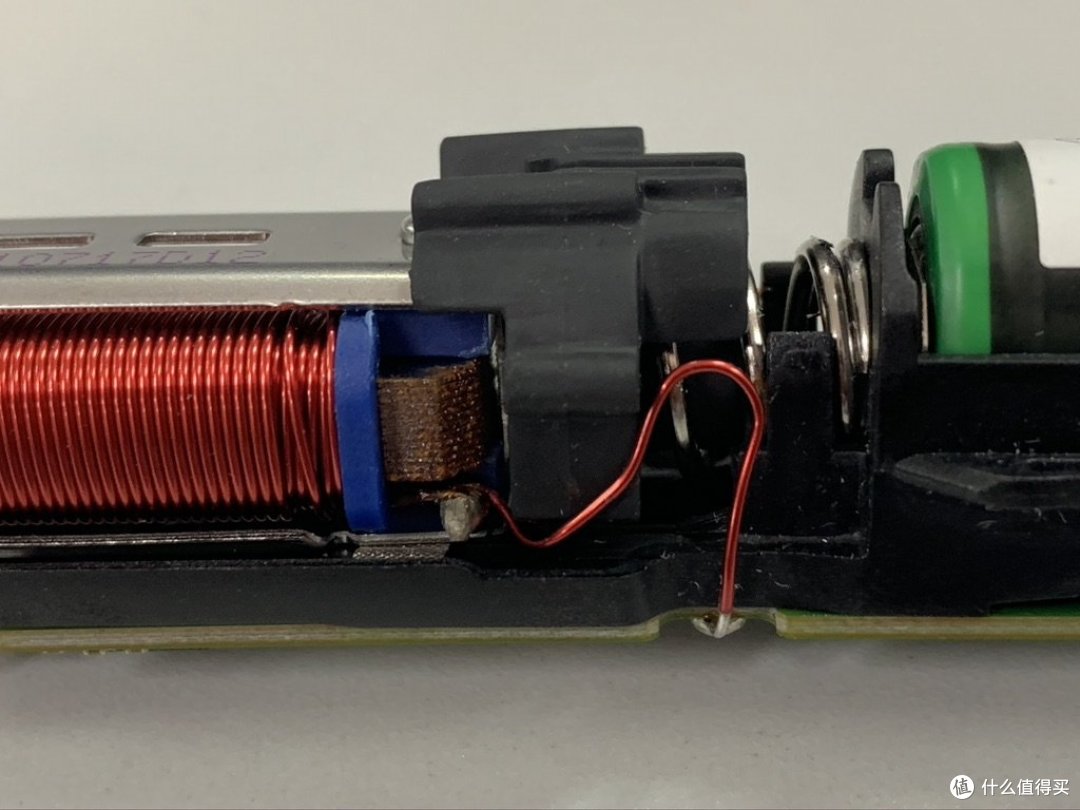

电路上的水擦干了,然后把牙刷直接拿到公司的高低温箱烘干,没有专业设备就放一边晾干就行,只是时间要的久一点。可以看到电机的磁芯钢片有地方已经生锈了。

飞利浦HX992S电动牙刷维修

牙刷手柄进水一般是刷头部分的防水胶垫破损,但是仔细检查了我牙刷的胶垫没发现有破损,然后堵着底部往手柄吹气,也没感觉按键部分漏气,底部的底盖胶圈也挺完整的,不知道哪漏的水。

看起来没有破损看起来没有破损

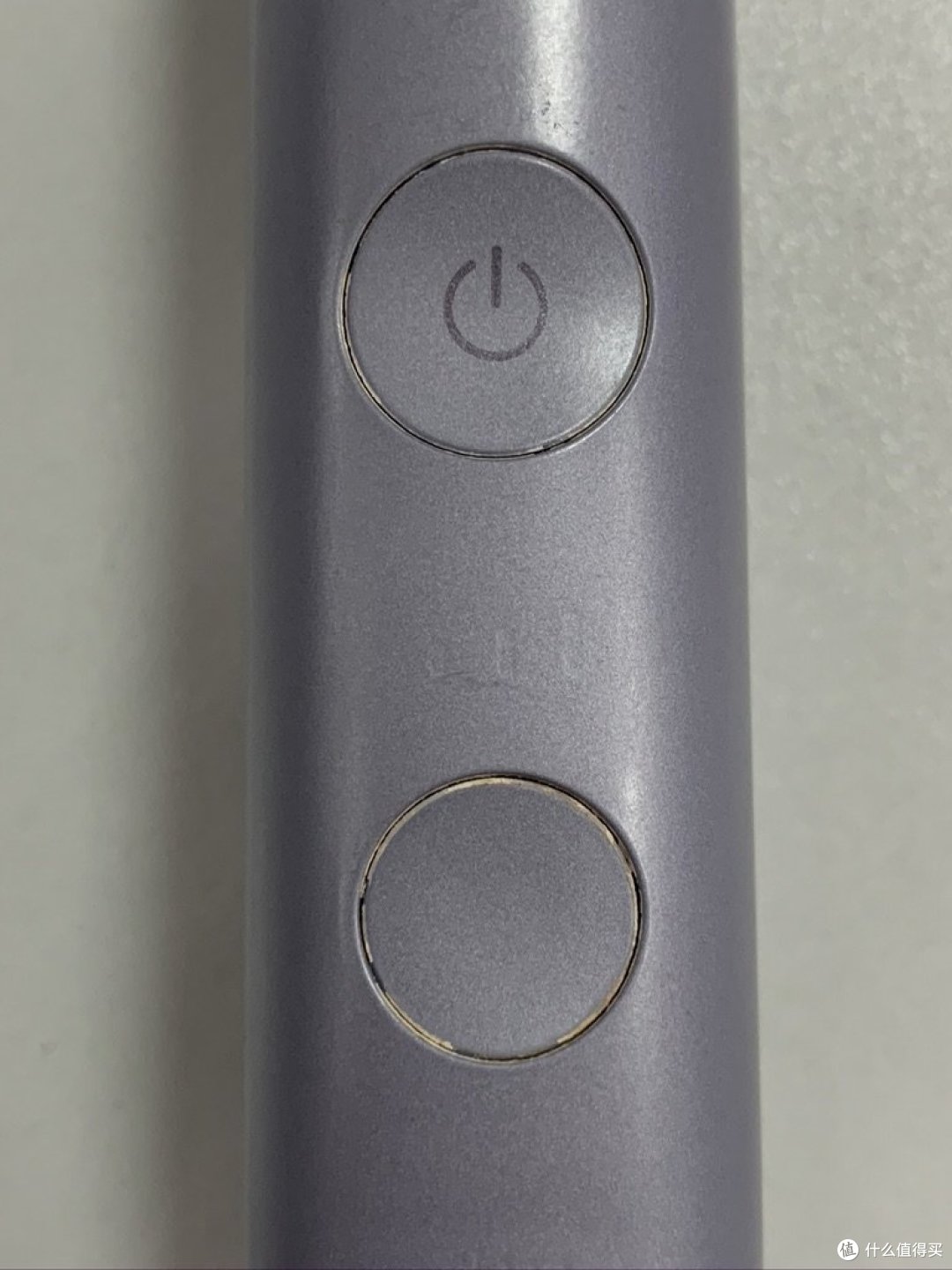

按键也没破损按键也没破损

于是准备整体做一下防水处理,因为工作原因手头有705硅橡胶,这种胶流动性比较好,而且透明,粘性不强,后期也很好拆开。

飞利浦HX992S电动牙刷维修

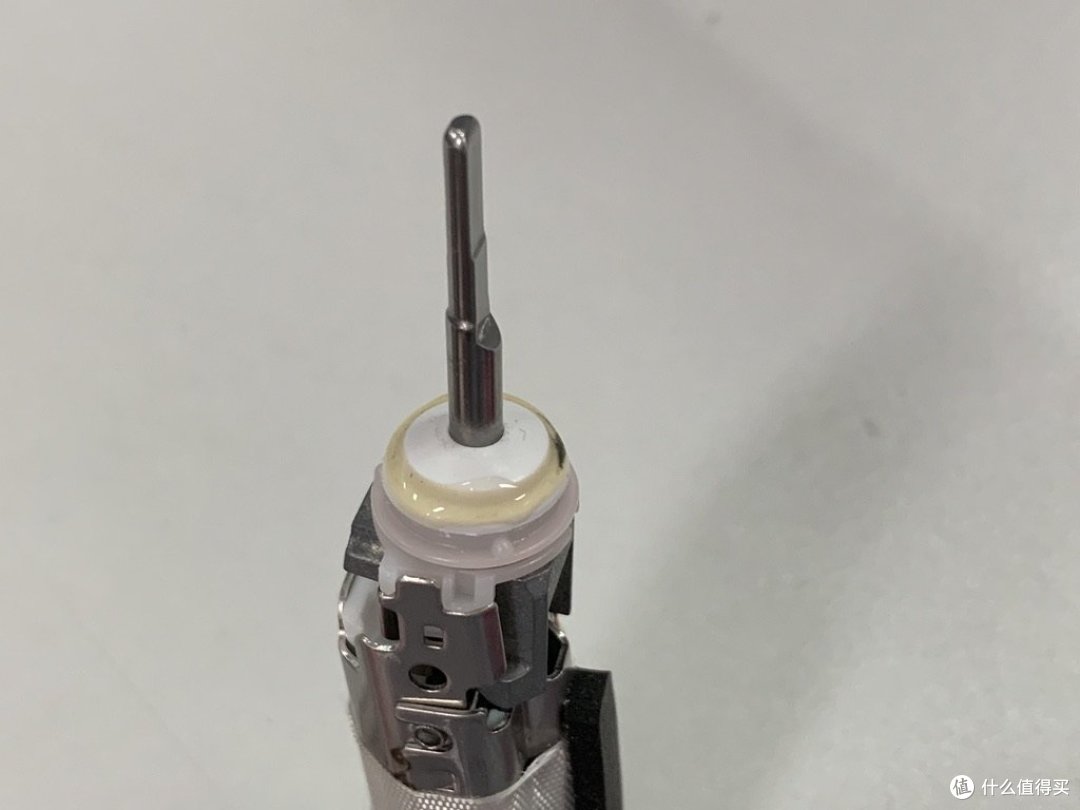

将牙刷头部的橡胶圈涂了一圈705,然后将牙刷电机电路装回。

飞利浦HX992S电动牙刷维修

飞利浦HX992S电动牙刷维修

底盖也涂了一圈705,然后盖上,用卫生纸擦掉多余的705硅橡胶,然后等705硅橡胶固化就好,一般24小时左右就可以了。

飞利浦HX992S电动牙刷维修

飞利浦HX992S电动牙刷维修

牙刷修复之后用了几天,暂时都正常,底部的撬痕虽不好看,但是看在新买把牙刷千儿八百的份上,忍了。

飞利浦HX992S电动牙刷维修
