风冷直接但吸尘,水冷高效却怕漏,要说有这么一种散热,它既不易积灰、又安静、无风险,那显然就是Fanless被动散热了。(风冷水冷历史戳这里)

被动散热这么个非主流的方案,相信很多人仅仅是听说过、却没有真的在电脑上用过,虽然偏门但也是不可或缺的,市面上究竟有多少现有的被动散热的东西呢?今天就来看一看吧~

▌CPU散热

被动散热和风冷的区别就是,因为空气流速较小,需要更大的表面积散热,这类散热器体积一般都很大。

尤其是早期的,比如NOFAN CorparationCR-100A(CR-132),他们家的散热故名思意,名字的数值代表了散热能力,CR-100能压100W TDP的CPU,旗下还有CR30、60、80、95等fanless散热器,

小科普 | 被动散热哪家强?

它的散热体积相当夸张,当时绝大多数机箱都塞不下这个CR100。造型就是一个同心圆,四周布满鳍片,结构很好理解、他们却做出了相当强的精致感;

小科普 | 被动散热哪家强?

直径222mm,高度132mm,重量783g。当年官方还给出了许多能兼容安装这散热器的显卡,然而你懂得,这么大个散热怎么装上去...不过由于概念先进,它成为了当年fanless的设计标杆,也带动了更多厂家投入到fanless的怀抱中去。

另如(思民)扎曼ZALMAN FX100,这个散热相信几年前大家多多少少都见过,它拿下了CES2013的创新大奖,看起来像个汉堡,造型设计算是fanless里的顶梁柱了,全身镀镍;

小科普 | 被动散热哪家强?

散热能力也比较强,最多支持到130W TDP的CPU,方正对称设计,长宽高156x156x157mm,重量770g,通过4根6mm热管导热,四周环绕式0.5mm铝鳍片由另外的热管串连,散热非常均匀。(其实不严格算起来总共有10热管)

小科普 | 被动散热哪家强?



同时它的设计对安装方向要求不高,任何摆放方向都能获得比较好的效果;内部还有个小双塔,能装92mm小风扇辅助散热。这个散热也做了一定的“歪脖子”设计,防止挡内存条。



利民Thermalright HR-22比较出名,很多论坛依然能看到它的身影。身材魁梧、鳍片密集,尺寸为150x120x159mm,重量高达1160g,板子都能给压弯;



小科普 | 被动散热哪家强?



U型6mm8热管设计,35片0.5mm鳍片,高精度穿Fin连接,间距2.8mm,DPAS空气动力学设计,鳍片上都开有许多导流孔;

小科普 | 被动散热哪家强?

全身镀镍处理,“歪脖子”不挡内存和PCI槽。虽然是fanless设计,但也保留了120mm风扇孔位,兼容140/150mm自家TY风扇。后期还更新了个HR-22PLUS,自带TY143B风扇,其他地方貌似没区别,不过当年还看到过石墨黑化版的。



小科普 | 被动散热哪家强?



几年前利民还推出了新旗舰Le Grand Macho(Rev.B),本体和HR22设计还是很接近的,三维同样是150x120x159mm,热管减少为U型7热管设计,“歪脖子”处理、少了导流罩,减重到了900g,多了个风扇。

隔壁银欣SST-HE02长相比较奇特,像是块拼图块儿,长宽高尺寸为170x130x160mm,6mmU型6热管,

小科普 | 被动散热哪家强?

重量高达990g,最重要的散热鳍片总面积居然达到了11100cm²,配合回流焊6热管导热,散热效率95W,支持安装两个风扇。

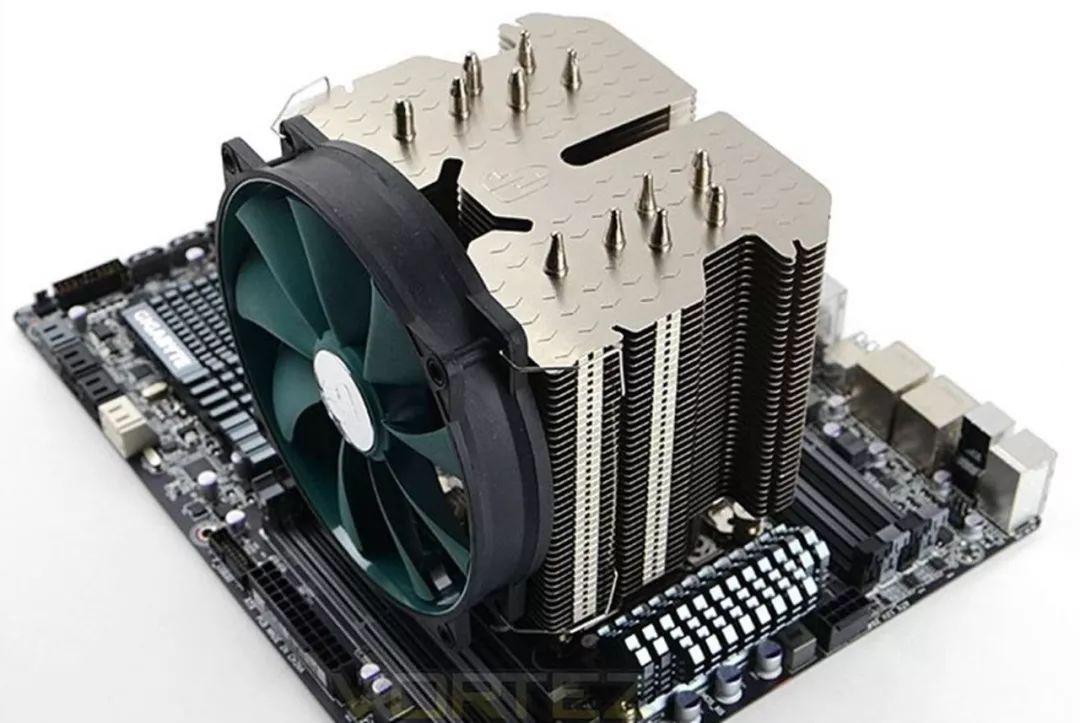

九州风神GamerStorm Lucifer路西法也是长得比较奇特的一款,价格比其他几家都要便宜很多,虽然是带扇子卖的,但其实是个fanless散热器,



小科普 | 被动散热哪家强?



造型有点类似HE02的四向不对称设计,但其实要更不对称一点。规格140x110x163mm,接近阿萨辛了,6mmU型6热管,35片铝鳍片,穿Fin工艺,含风扇全重1079g。



今年Computex 2019上,Noctua猫头鹰也展示了一个fanless散热,能压制5G的9900k在95度,简直黑科技,看起来结构很粗糙,几片1.5mm铝鳍片,但这款散热目前还没有上市。

小科普 | 被动散热哪家强?

▌机箱



机箱方面很多是完整的一套散热方案,而不只是单单一个机箱。比如ID-COOLING Silencer-ITX,ITX规格,自带CPU、机箱一体式fanless散热器;

小科普 | 被动散热哪家强?

铝合金外壳、黑白配色、陶瓷喷漆;内部CPU散热限高57mm,侧边能装2个80mm风扇,仅支持2x 2.5硬盘,dc-dc外置电源。整体重量2.4kg。

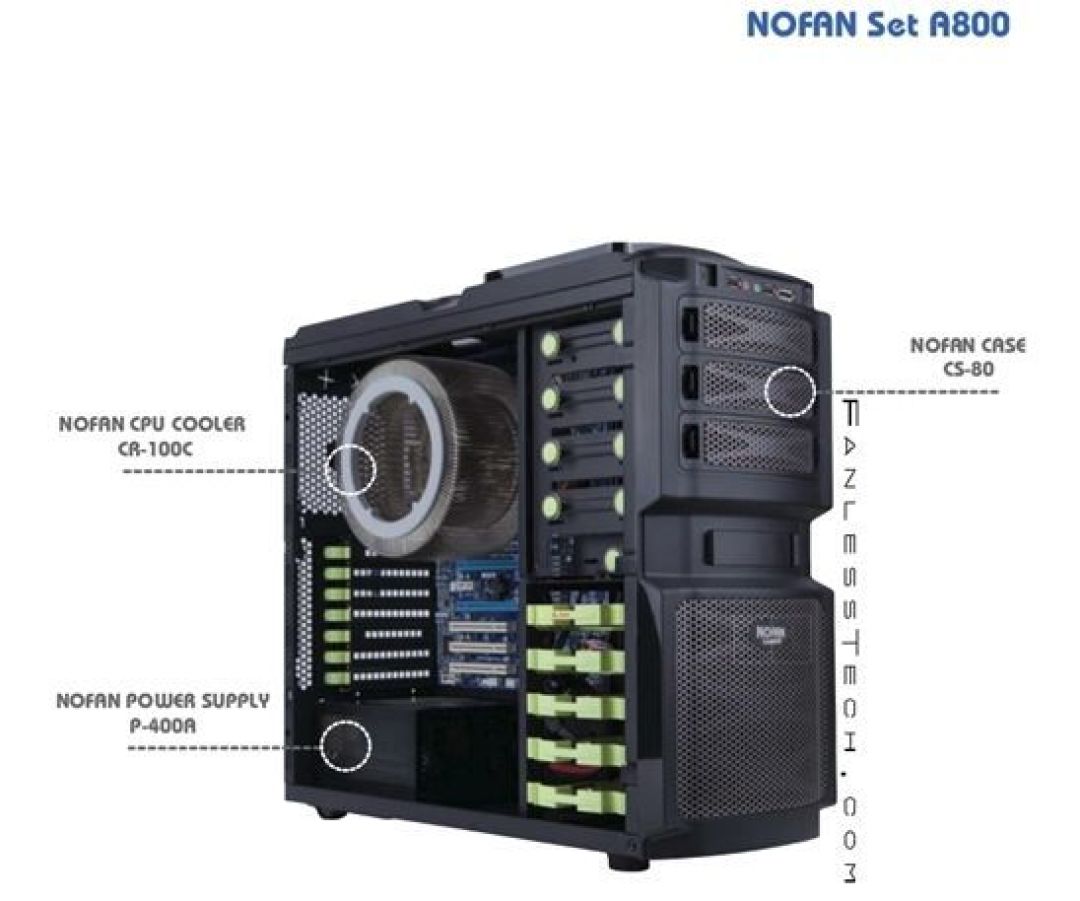

NOFAN Corporation自家其实有各种五峰山方案,但设计上主要也是给自家散热器开路,比如CS-30/60/70/80、A700/800等等,

小科普 | 被动散热哪家强?

样子我感觉都不是很好看,只有少数几个型号设计靠现代一点。



另外可以看看 思睿客STREACOM DB4、DA2,这家荷兰品牌主推fanless产品,在小圈子里的名气不小,这个DB4机箱提供的是整个散热方案,把CPU和显卡的热量传导给机箱,再传导给机箱侧板,

小科普 | 被动散热哪家强?

每个散热的压制能力大概在75W左右,虽然不高,但压制一些低功耗平台显然绰绰有余。他们家的设计都很好看,但一看来自欧洲嘛...价格显然都很贵了。



小科普 | 被动散热哪家强?



Calyos这个牌子我挺喜欢的,设计上风格独特,辨识度比较高,不过也挺冷门、只有圈子里的人知道,目前也只见过Linus开箱过,



小科普 | 被动散热哪家强?



NSG S0是整个机箱都有巨大密集的鳍片,重量也是相当的沉,但散热效果是fanless方案里比较强的。



淘宝能买到的话,类似Zerorpm的机箱,国人设计,价格也挺贵的,但比欧洲的品牌便宜不少,设计也还不错,尤其是Z1,HT系列感觉挺普通,应该是HTPC那类,



小科普 | 被动散热哪家强?



内部设计还是不错的,通过双热管把CPU热量导到机箱,散热能力65W,但虽然空间上应该能支持一张单槽卡,但为了极限体积就没这么设计,Z1上倒是专门设计了一个给显卡用的导热件,机箱体积确实大了不少。



小科普 | 被动散热哪家强?





▌显卡



这几年fanless的显卡有个蓝宝石R7 250 1G GDDR5 ULTIMATE,造型说实话在低端卡里算蛮好看的,

小科普 | 被动散热哪家强?

Tt Fanless 330是专门给显卡设计的被动散热器,安装后正面是大块的散热鳍片、背部是两个扇形鳍片,4热管三段分离设计,全身镀镍处理,有效散热TDP为80W以下。不过作为一个08年的老产品,别说扣具了,现在可能买都买不到。

利民HR-03一听名字还以为是给CPU用的,实际上这也是个给显卡设计的fanless散热器,

小科普 | 被动散热哪家强?

由于固定53mm孔距能用的显卡也只有hd6850、7850那一辈了,除非自己魔改一个扣具。



▌电源



电源的话,由于定位特殊,fanless需要高转化率,所以价格一般都比较高,尤其是高功率的,比如海韵 600 PRIME TITANIUM FANLESS



小科普 | 被动散热哪家强?

旗舰钛金,无风扇设计,价格么,每瓦都往3块钱靠拢了...另外海韵旗下X系列其实也有fanless的电源,不过国内貌似没得卖了,比如海韵X-460 Fanless;

小科普 | 被动散热哪家强?

全汉AU500FL也是无风扇设计,不过它倒是半模组设计,相对走线没那么自由,定位不是很高,但目前也买不到了;

小科普 | 被动散热哪家强?

NOFAN CorporationP-400A也是NOFAN全家桶的一员,造型上没有那么夸张,不过底部多了一大块散热鳍片辅助散热,



小科普 | 被动散热哪家强?



这点来看有点类似振华 GOLDEN SILENT 430W FANLESS,设计相似度极高,甚至让我怀疑是不是NOFAN的就是振华的这个电源贴了个牌呢?

小科普 | 被动散热哪家强?



▌总结



其实很多带风扇的散热器,虽然设计是给风冷用的,但你也可以把风扇拆了,也有一定的fanless散热能力,平台发热不大、温度要求不高的话,我们也没有必要特地去买个fanless散热器。



加上目前风扇、主板、显卡很多都支持了风扇智能启停技术,在低负载下也完全可以做到0噪音,fanless的地位愈发的不如当年,希望未来会有更大的突破吧,需求虽小、但不能没有。这次的fanless统计或有遗漏,欢迎大家在评论区补充~
