用Excel打造一个专属于你的项目管理时间线图

2019-11-07 21:48:33 4点赞 40收藏 1评论

用Excel打造一个专属于你的项目管理时间线图

用Excel打造一个专属于你的项目管理时间线图

每个接触过项目管理的人,可能都会遇上过需要被标注出的重要时间节点。而本文所述的时间线图,将可以很好地应对对这类需求。

时间线图的制作

先来看看我们的成品吧!

用Excel打造一个专属于你的项目管理时间线图

Step 1

预处理数据。你可以按照火箭君的示意设置E至G列,当然最偷懒的则肯定是只增加一个辅助数列,提供两个不同的数值隔行交错。

用Excel打造一个专属于你的项目管理时间线图

Step2

添加一个带数据标记的折线图。

用Excel打造一个专属于你的项目管理时间线图

Step3

选中新建的折线图,进入 选择数据 菜单,按照以下添加第一个系列“日期”

用Excel打造一个专属于你的项目管理时间线图

  • 系列值:F列

  • 轴标签:E列

Step 4

添加第二个系列“内容”,设置则如下:

用Excel打造一个专属于你的项目管理时间线图

  • 系列值:G列

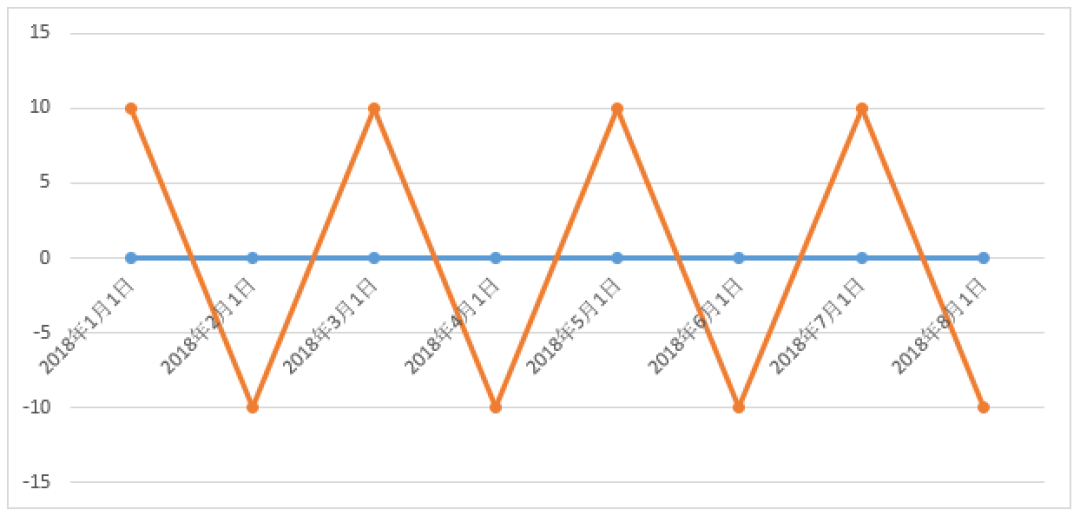

此时的图表类似这样:

用Excel打造一个专属于你的项目管理时间线图

Step 5

将“内容”这个系列数据,改成柱状图

用Excel打造一个专属于你的项目管理时间线图

Step 6

对“内容”系列添加误差线。

在选中柱状图的情况下,点击 添加图表元素 -> 误差线 -> 其他误差线选项

用Excel打造一个专属于你的项目管理时间线图

并按照下图所示进行设置:

用Excel打造一个专属于你的项目管理时间线图

  • 误差线方向:负偏差

  • 末端样式:无线端

  • 误差量:百分比100%

这时,你能得到的是这样的图表:

用Excel打造一个专属于你的项目管理时间线图

Step 7

动动手,在对图表中的各种样式进行一定的设置。比如柱状图无填充色、日期标签数字样式等等。

你就能获得这样的最终成品啦。

用Excel打造一个专属于你的项目管理时间线图
