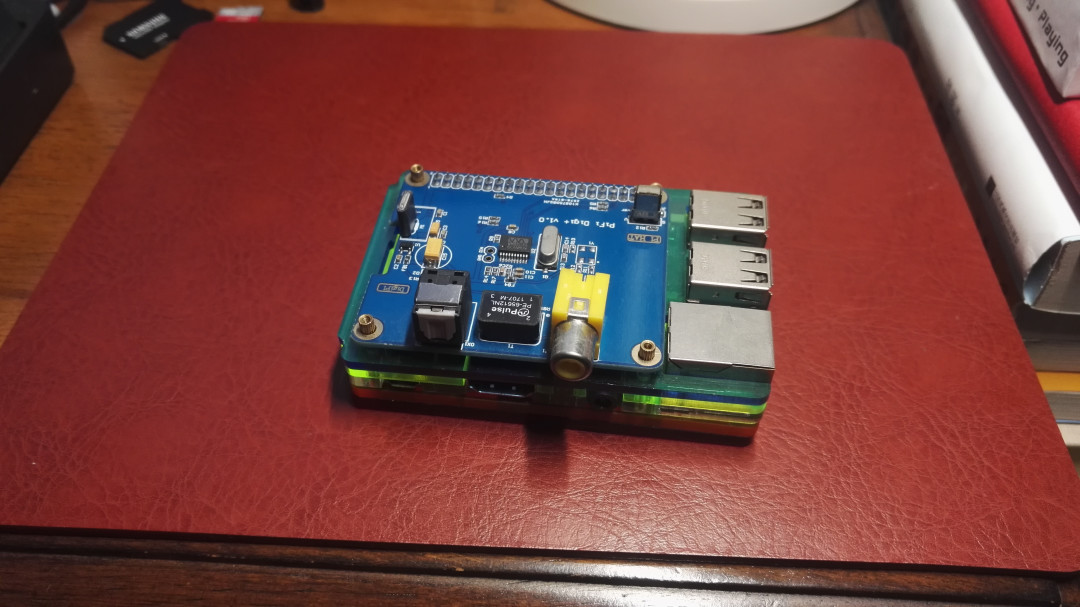

前两天发了一个原创，写的是如何不折腾的将一个树莓派折腾成一台音频播放器。

#剁主计划-长沙#让树莓派化身成为一台音频播放器小编注：文章来自#剁主计划#什么值得买官方值友交流群内征稿活动，如果你也想有更多值友面基交流的机会、结识各行各业的大神、参与免费吃喝玩乐的线下活动，就快来加入剁主计划吧！详情戳这里报名入群。折腾树莓派的人很多，在这个小小的主板上，简直能折腾出无限可能。对于树莓派，我基本上连一个小白都算不上，所以，关梦想是个猪| 赞94 评论94 收藏625查看详情

然后有值友表示对我这个废物改造出来的显示器有点兴趣，本着分享的原则，今天将“如何废物利用，将废旧笔记本显示屏、平板显示屏改造成一个显示器”写了出来。

其实讲真，DIY也好，改造也罢，从很多方面看，都是既不划算的，譬如，现如今到二手平台上收一台二手的19寸液晶显示器，只要区区100元即可，但是要改造出这么一个显示器，所花费的时间、代价，一算下来，还不如去收一台二手显示器呢。

所以，本人仅适合于爱好折腾的哪一小撮人——

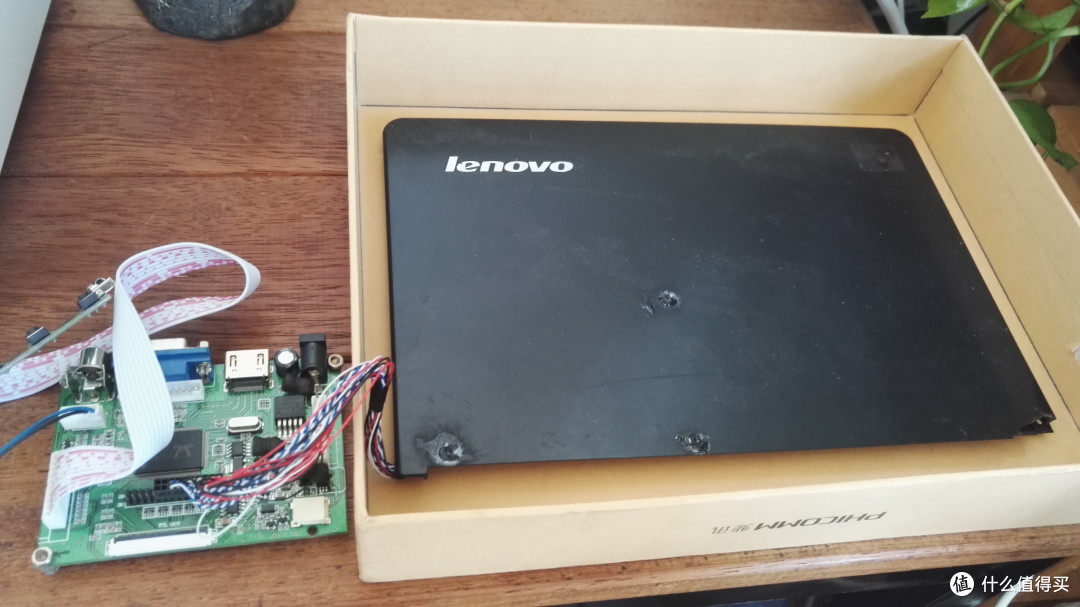

这是一块拆自联想上网本的屏，分辨率依稀记得好像是1024*600，算起来，这个分辨率确实有点低了。

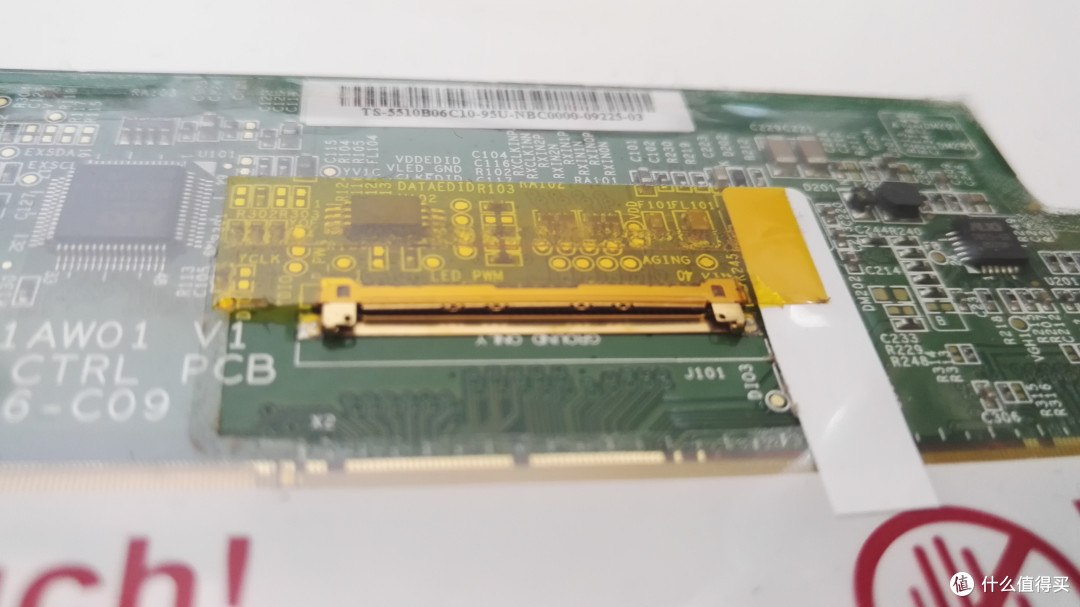

在改造任何一块显示屏之前，我们首先要把屏给拆出来，确定屏的接口和型号。

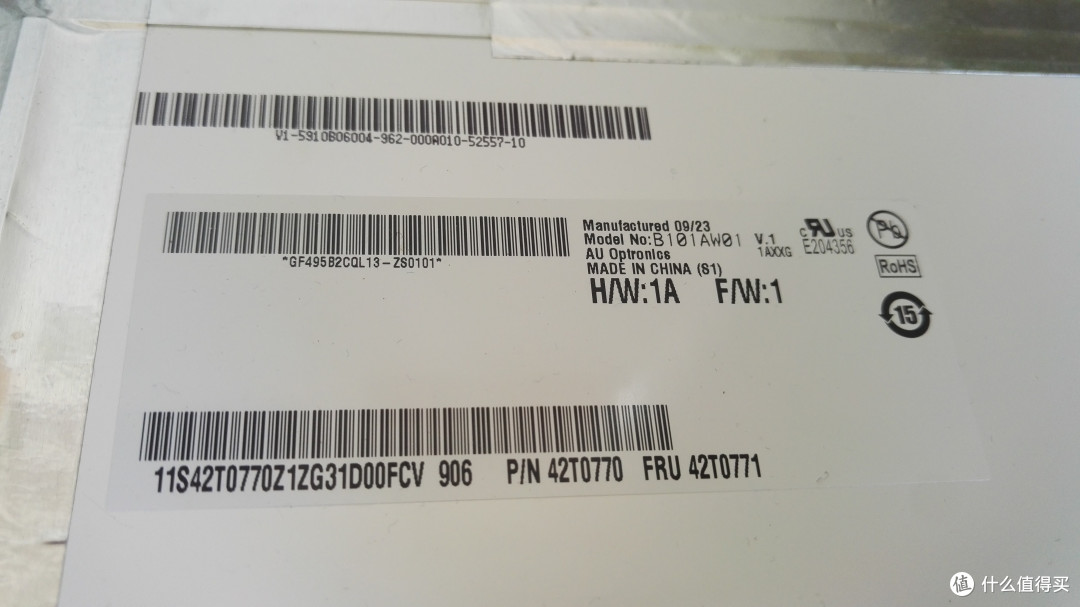

以我这块屏为例，这块屏的型号是B101AW01，找到这个型号后直接在淘宝搜关键词“B101AW01驱动”即可，便可以迅速找到相关的卖家，你看，多么方便快捷。有些负责任的卖家会要你拍屏的背面照片过去，以确定屏的接口和型号。根据型号买回一套驱动板，普遍包括一块驱动板，一根屏线，一个遥控器，一套按键板。

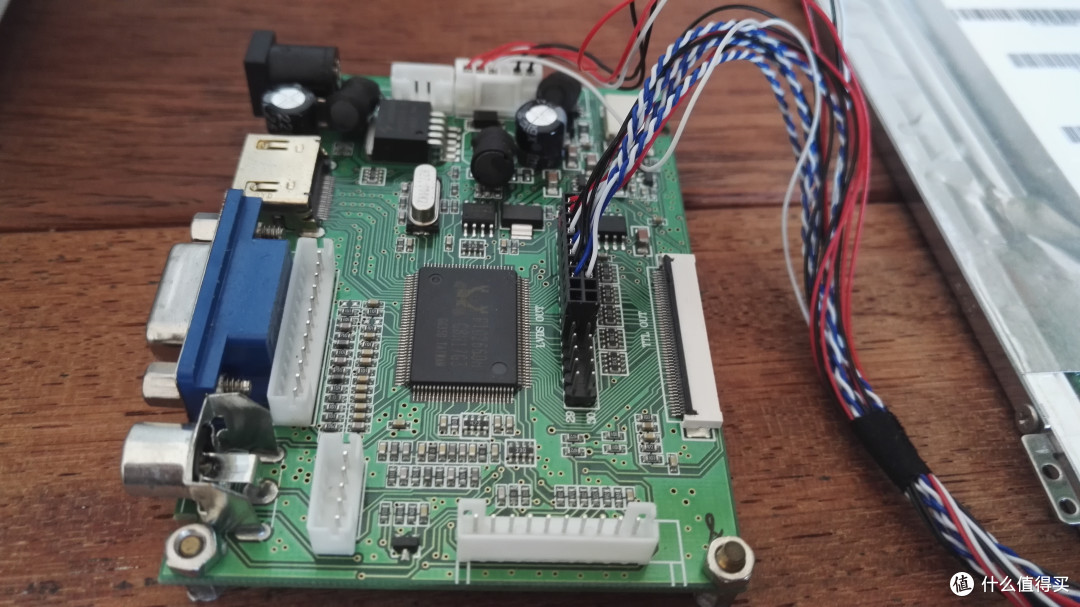

我买回来是这是一块群创通用驱动板，可以驱动4.3-17.3寸TTL LVDS，主板自带一个高清HDMI接口，一个VGA接口，两个AV接口，带车载ACC，支持倒车信号输入。

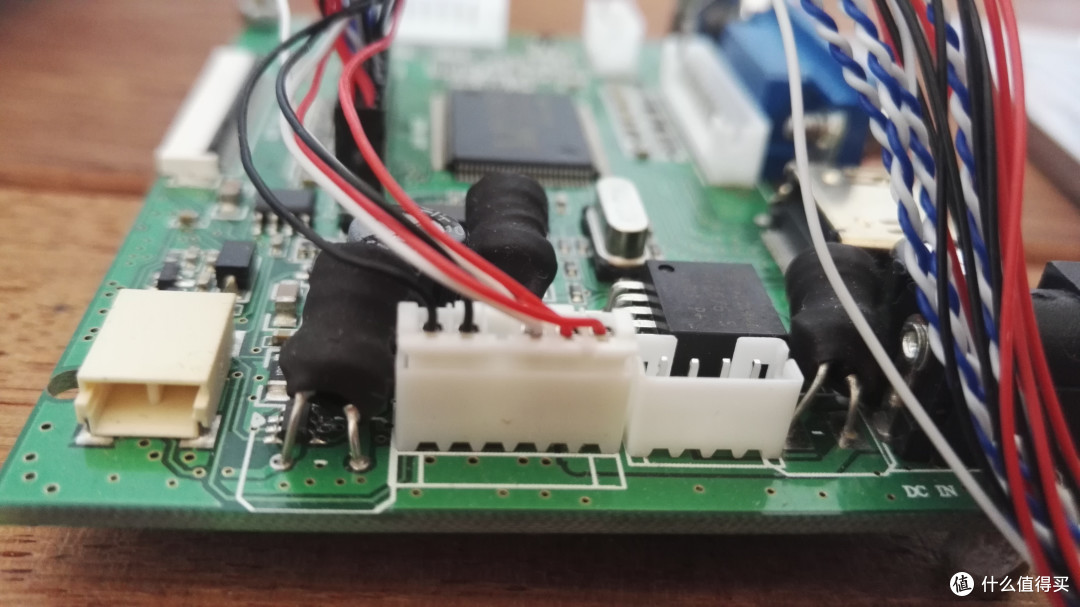

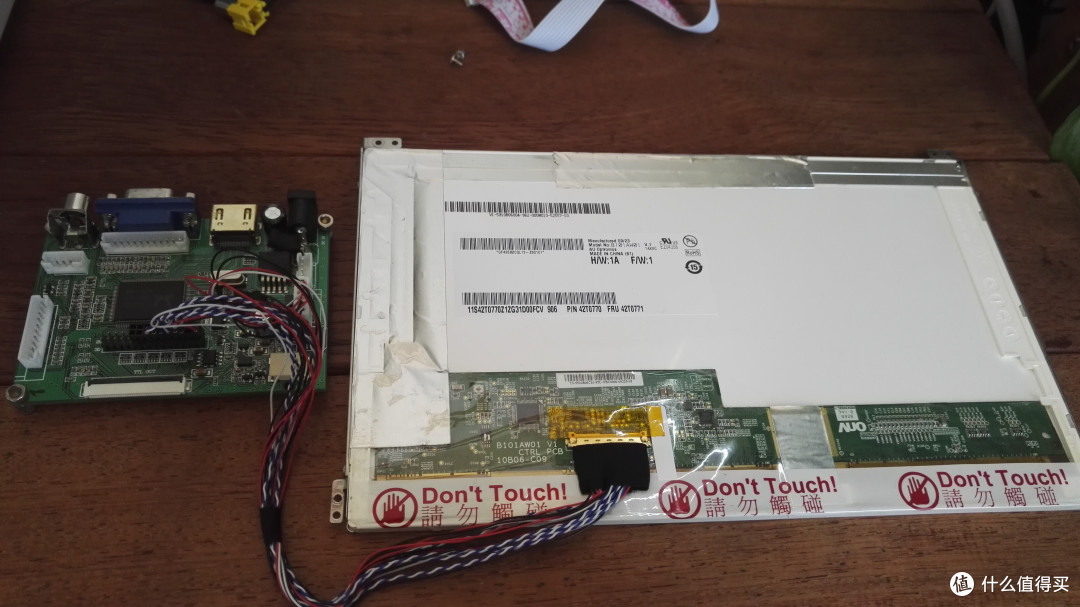

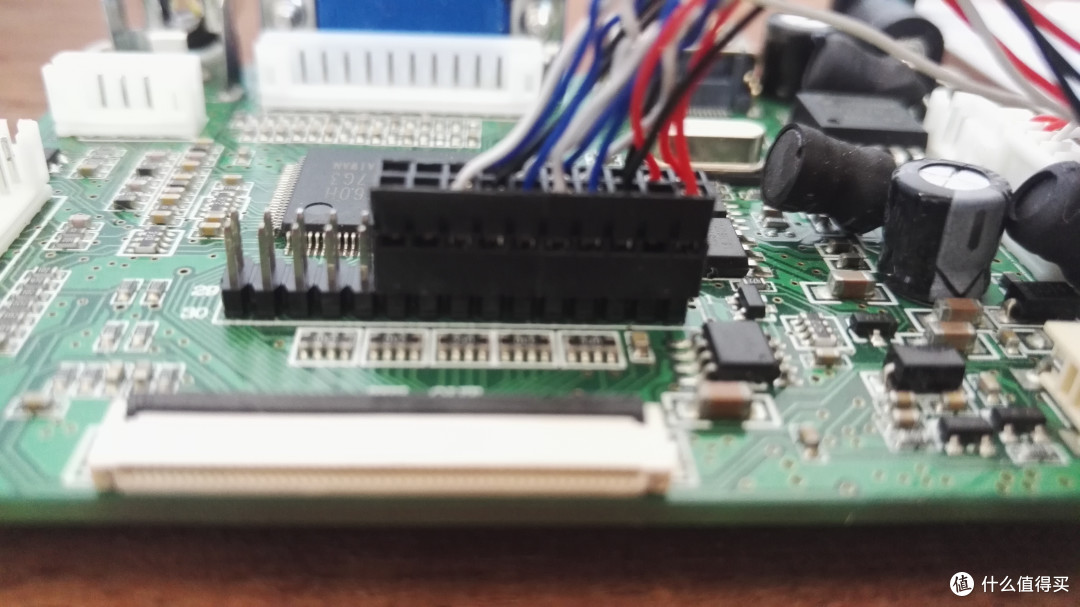

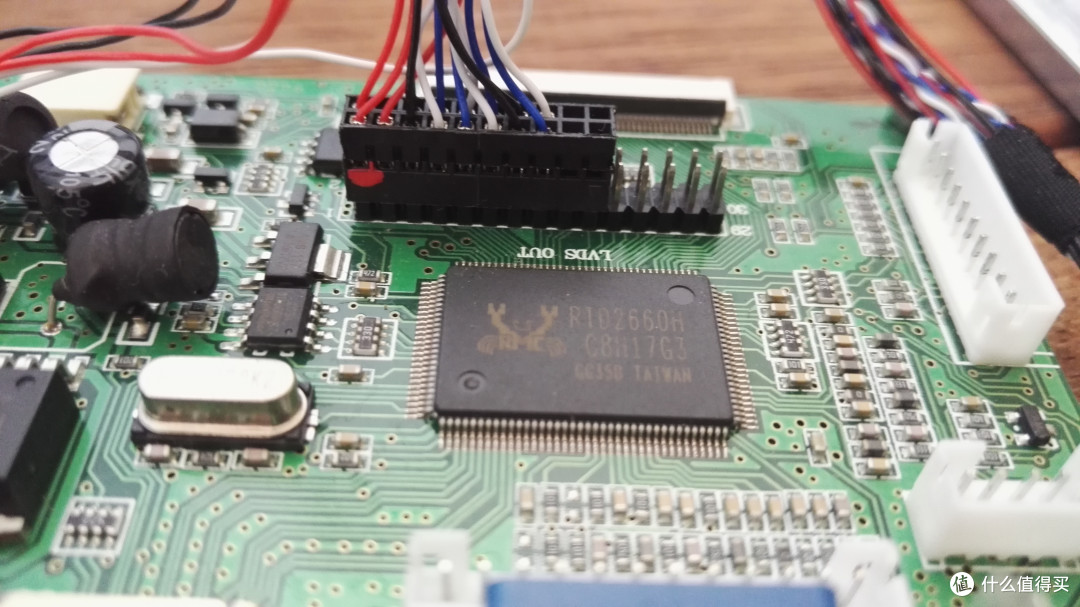

改造显示器不需要动烙铁，都是接插件，将屏线一头插入显示屏的排线接口上，一头插到驱动板上，我这个驱动板是插在LVDS接口上，同时还有一组线是插在高压背光接口上，给显示屏的背光供电。

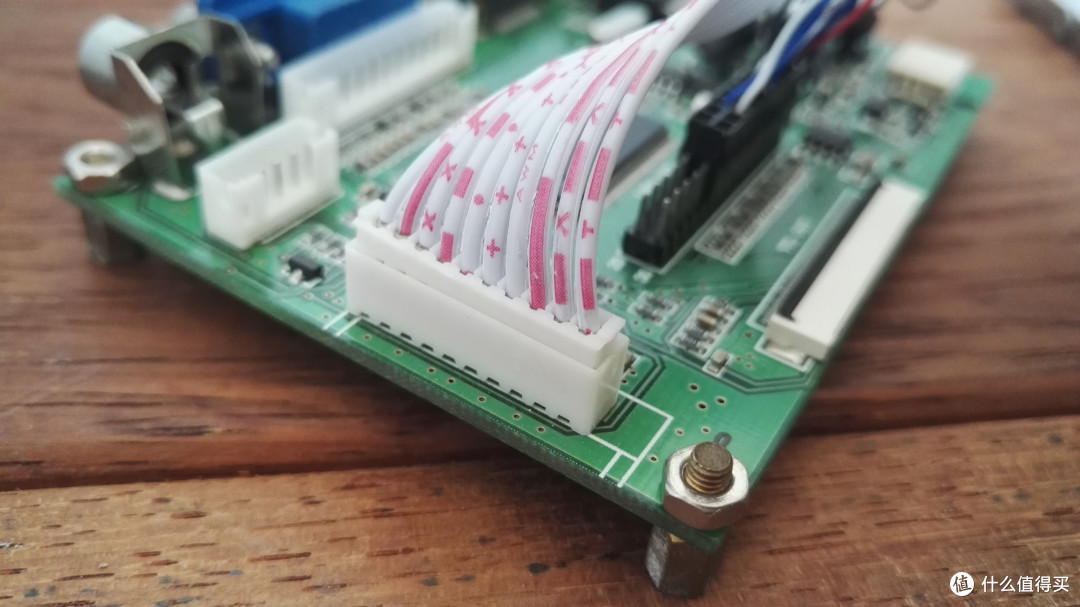

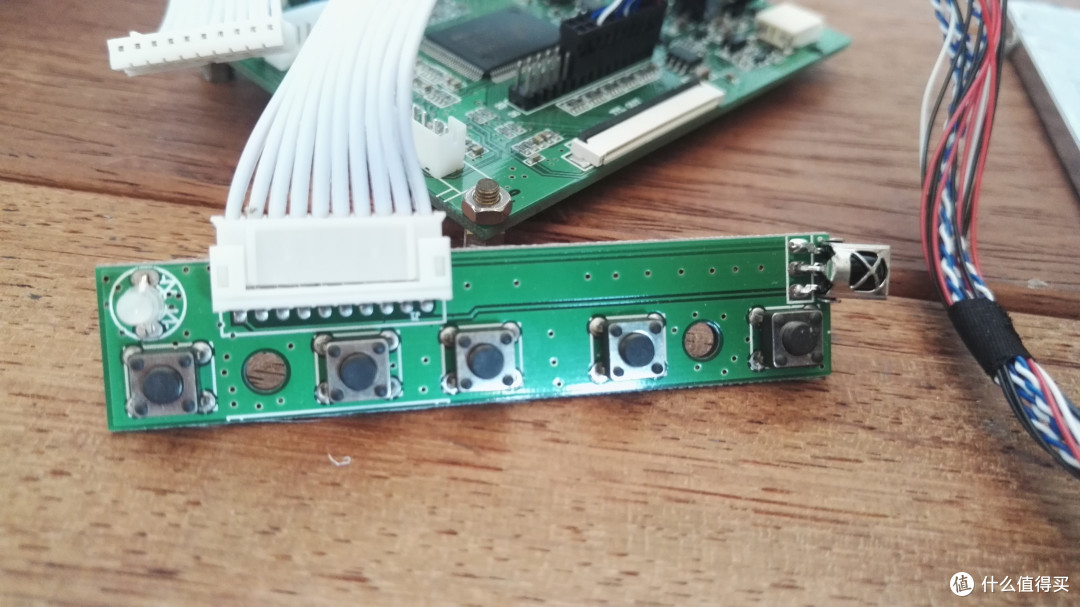

然后将按键板插到驱动板的对应接口上，注意插入方向，一般来说，插反了是插不进去的。

在仔细检查各个接插件没有错误后，用12V电源给驱动板供电，即可点亮这块屏。

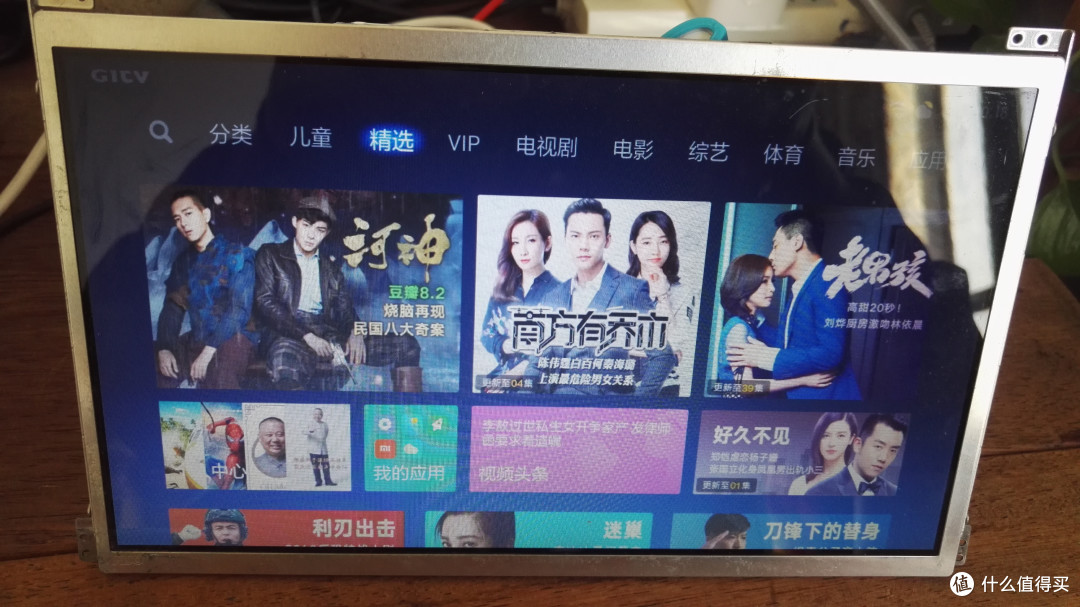

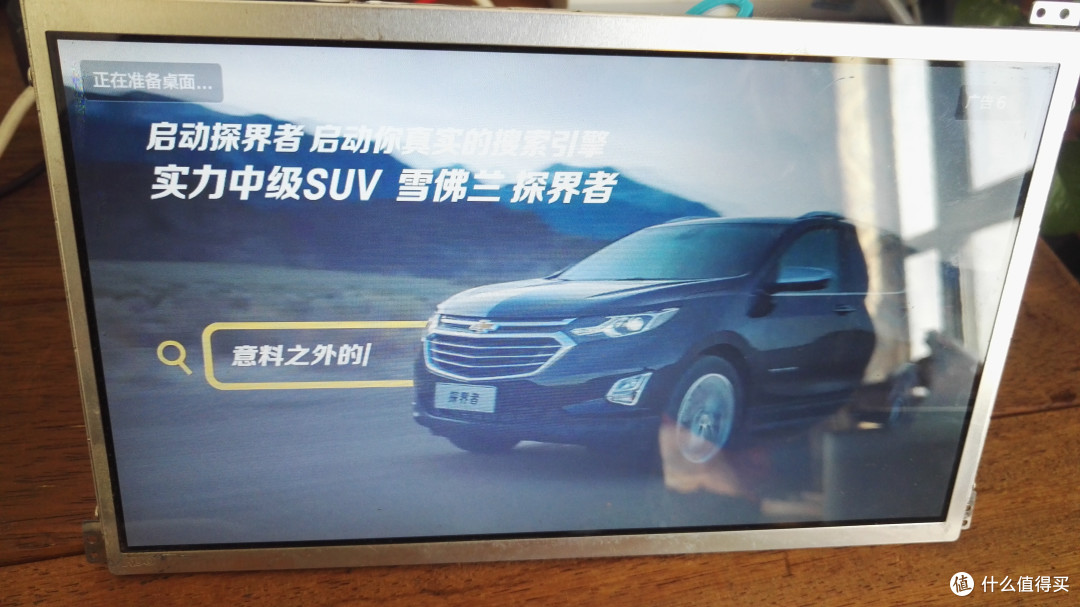

输入HDMI信号后，便可以正常显示了。

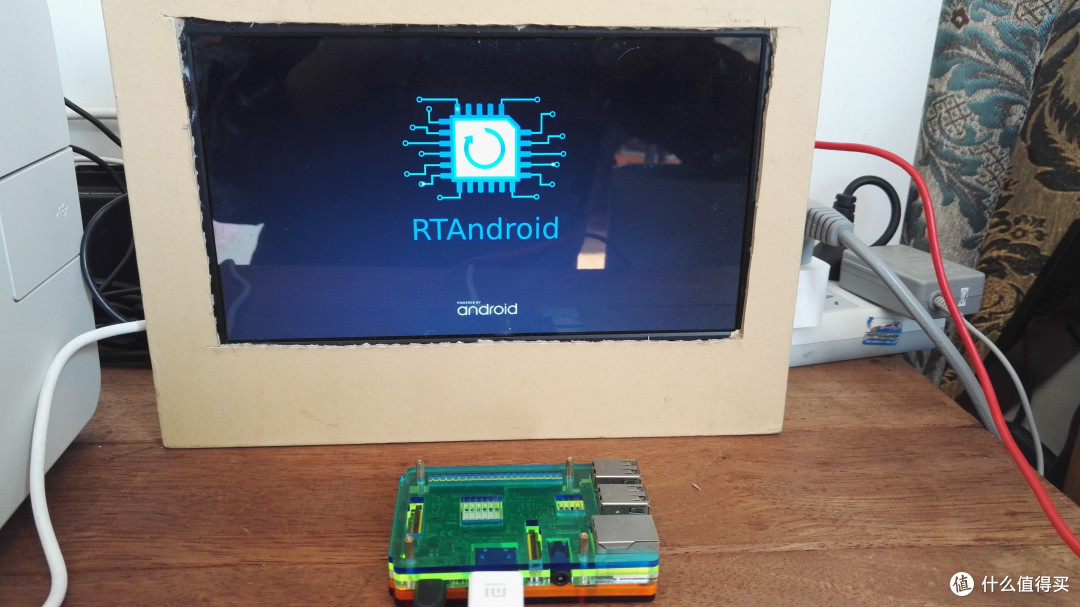

是不是很简单的就将一块原本已经没有任何作用了的显示屏改造成了一块带多个接口的显示器，至于拿这么一个显示器能发挥什么作用，就看你自己的需求了，至少，给树莓派做显示器还是挺好的。

折腾完显示器，再折腾一下这个“无线数字音频接口”吧。

在几年前，买了一个苹果Airport Express无线音乐基站A1084，其实这个所谓的无线音乐基站就是WIFI无线路由器+音乐播放+打印机共享，无线协议支持802.11g，最大连接速率54M，很古老的东西了。

买回来用过一段时间，然后，突然就没有任何反应了，网上查了一下，出现这个故障的人太多太多了，究其原因，就是供电部分损坏，这个开关电源部分，基本上没有多大的维修价值。

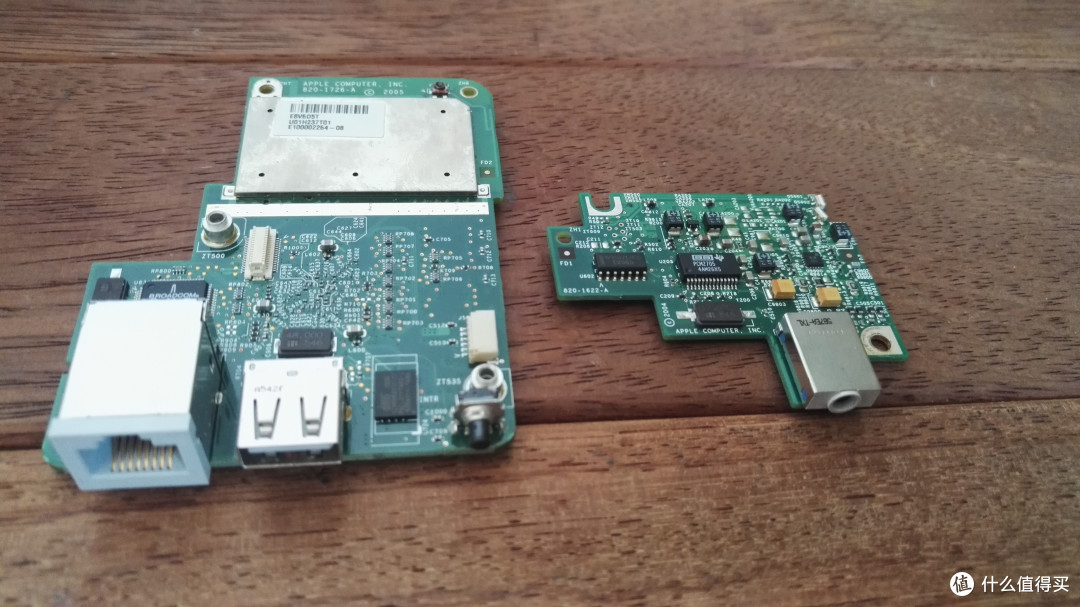

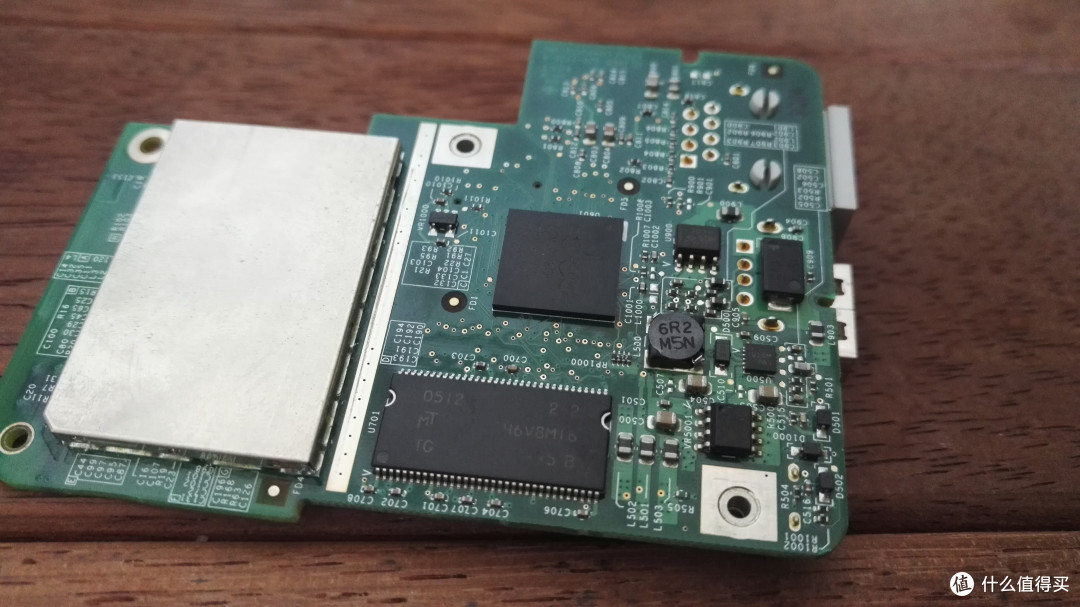

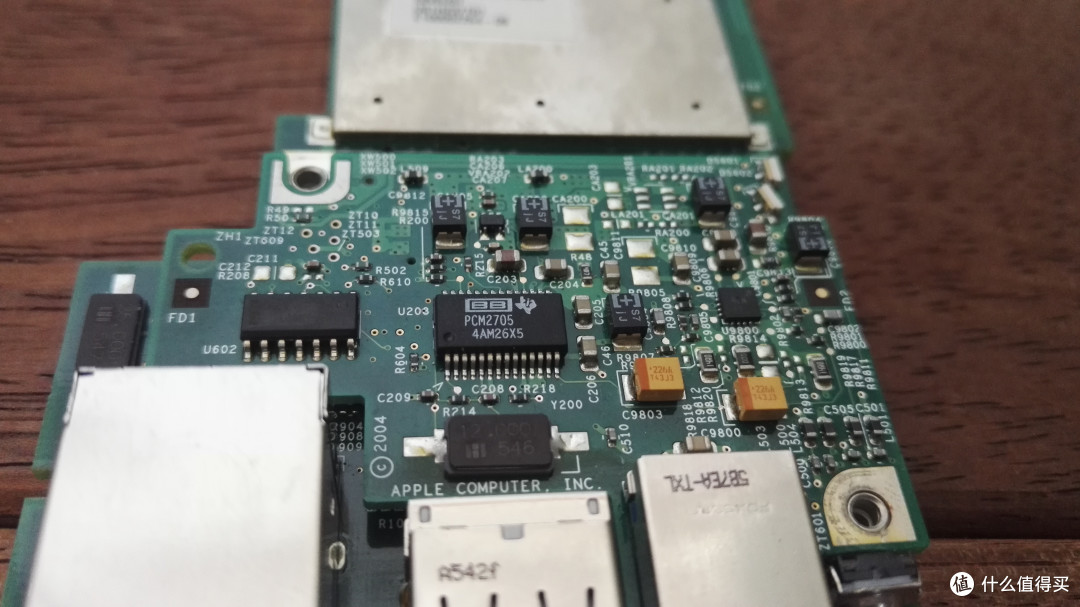

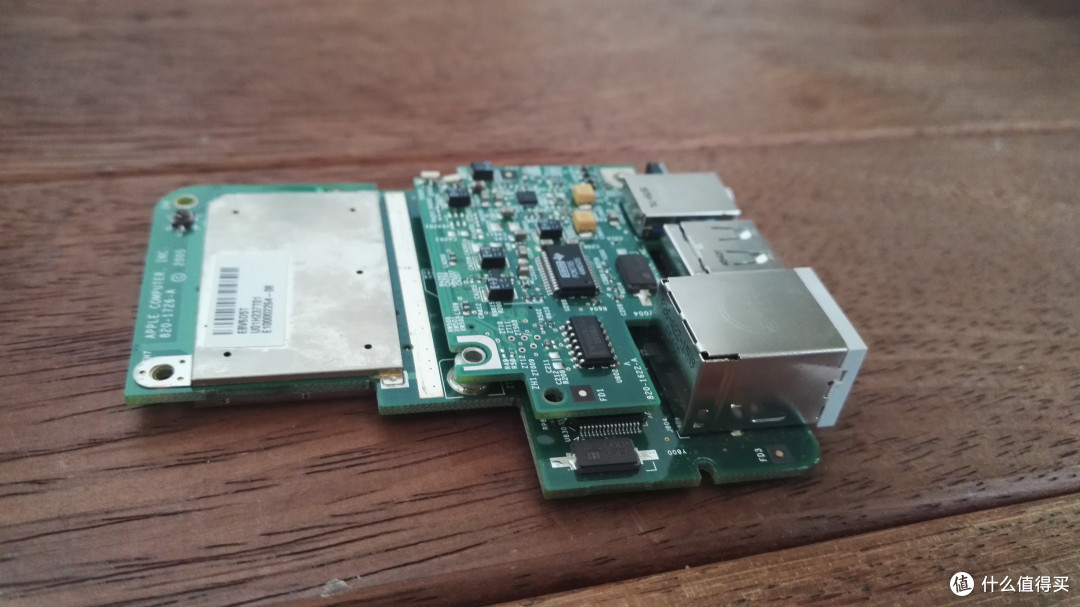

既然只有电源部分损坏，那就自己弄一个电源就可以了。拆掉外壳，丢掉电源部分，剩下的就是两块上下叠在一起的PCB，上面一块小PCB就是音频部分，主芯片是PCM2705——一块具有 USB 接口、耳机输出和 S/PDIF 输出的立体声音频 DAC。

PCM2705，是TI公司生产的一款单片USB串行音频解码器，支持USB1.1速率标准和S/PDOF。USB协议控制器工作时不需要软件代码。使用的是SpAct结构体系，可以直接从接收到的USB包数据中提取音频时钟，SpAct锁相环能够在低的时钟抖动下运行。其实这块DAC的参数只能基本满足PC解码的要求，在一般应用参数要求不高的场合，还是可以进行简单的应用的，而且关键是PCM2705内置USB接口，不需要编程处理，外部电路相对简单，所做的DAC解码器小巧方便，因此在一些较为低端的USB DAC上，PCM2704/5/6/7应用得较为广泛。

在多年前，曾用这个芯片+电子管做过一批USB DAC，卖出去上百块PCB套件。

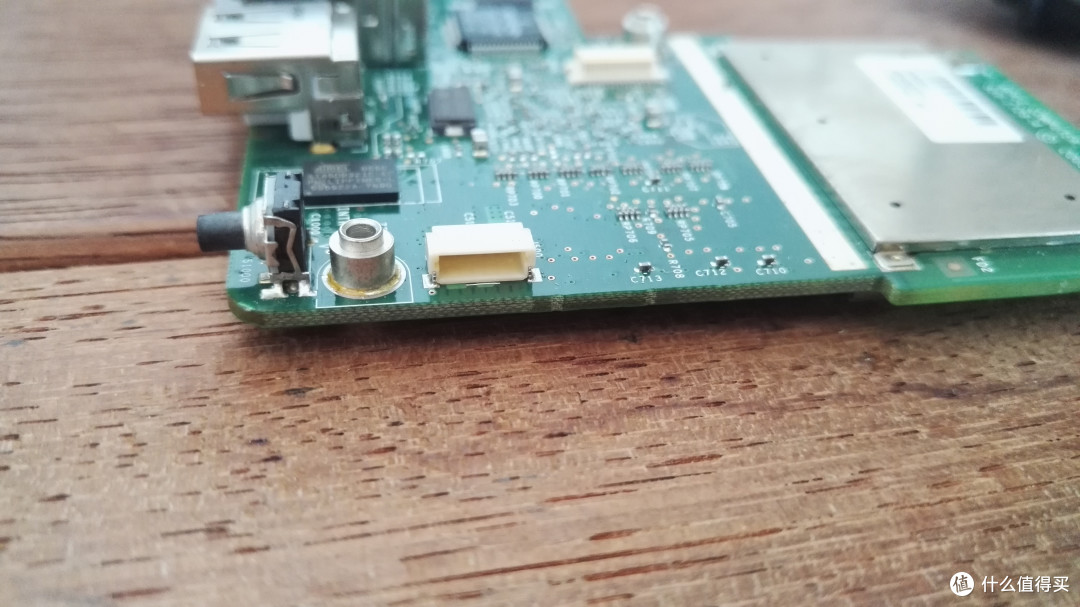

这是电源接口，这两块PCB需要3.3V和5V供电。

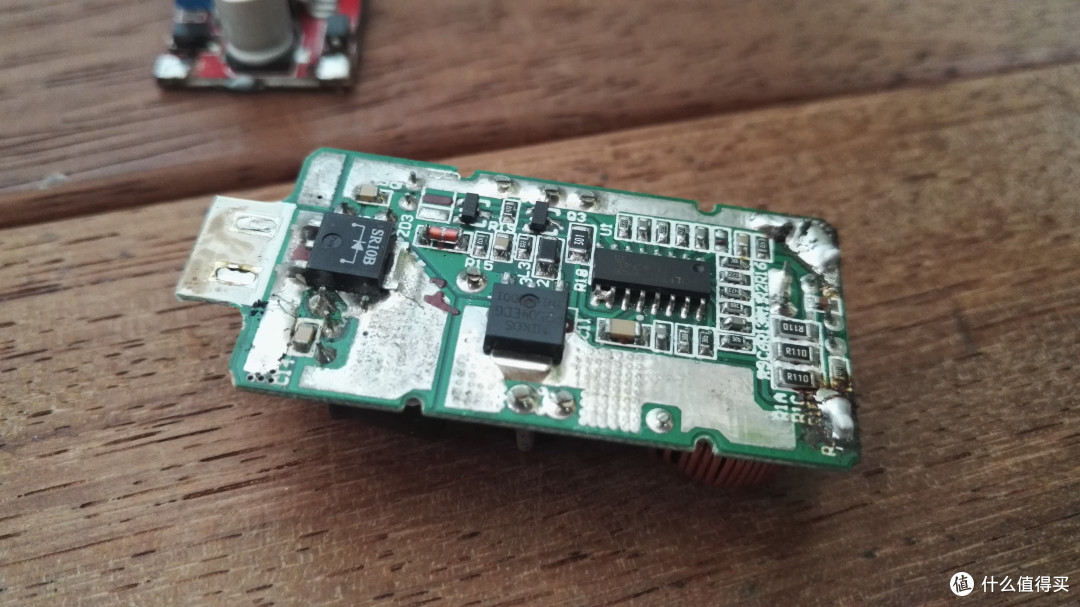

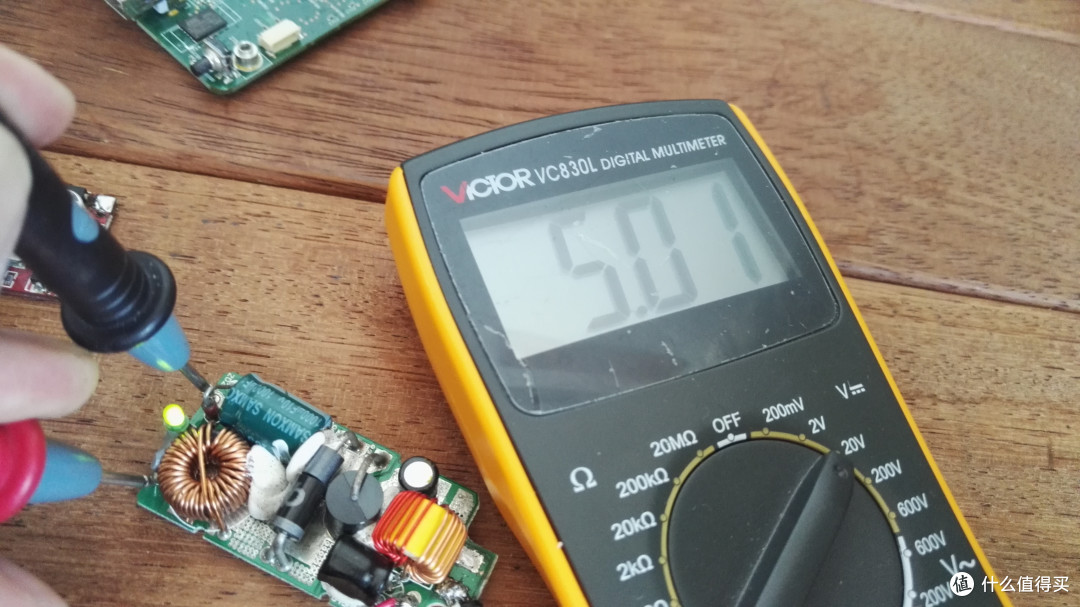

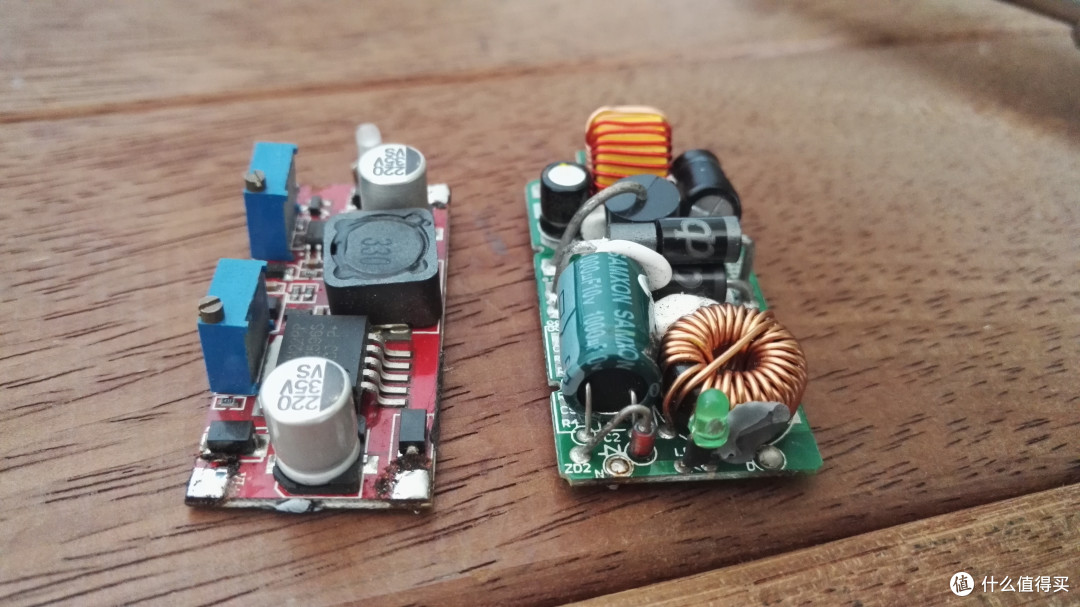

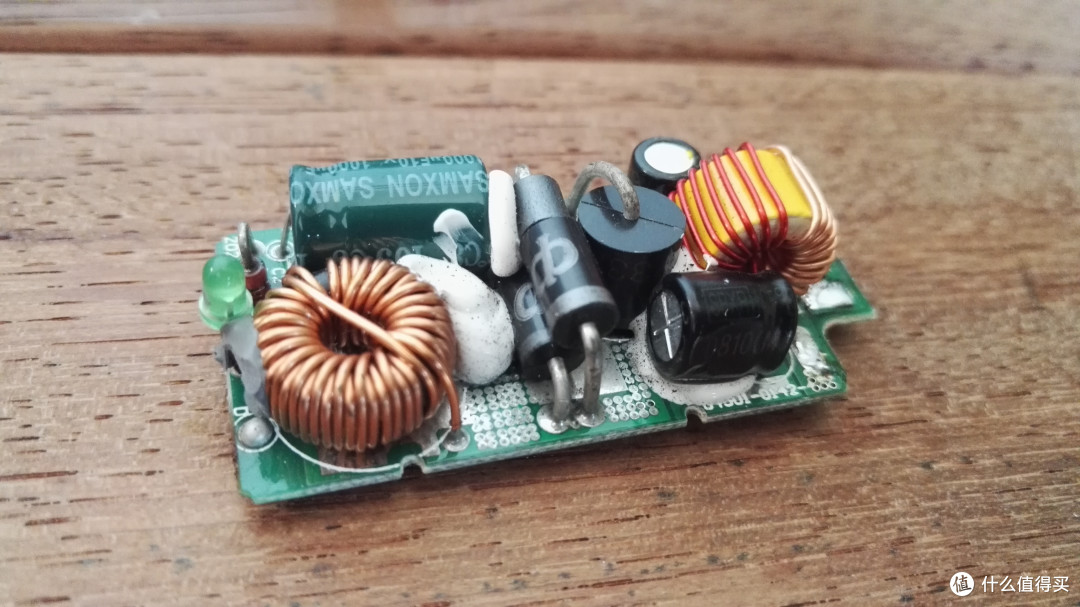

本着简单原则，找出一块车载电源的PCB，12V降压到5V，刚好给这块PCB的5V供电。再找出一块可调电源模块，给3.3V供电。

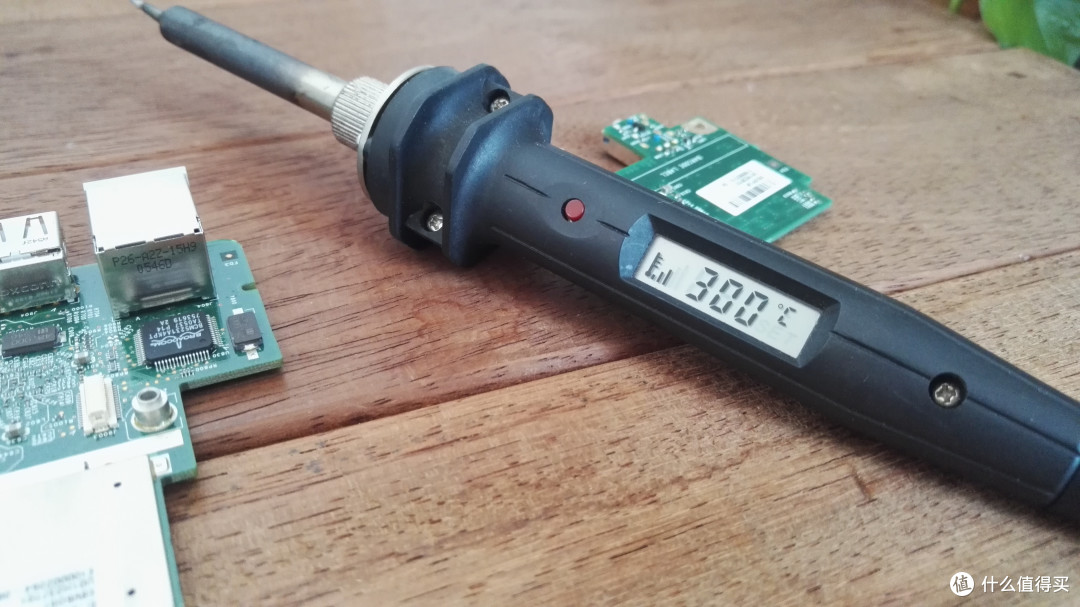

这里需要用到电烙铁了。

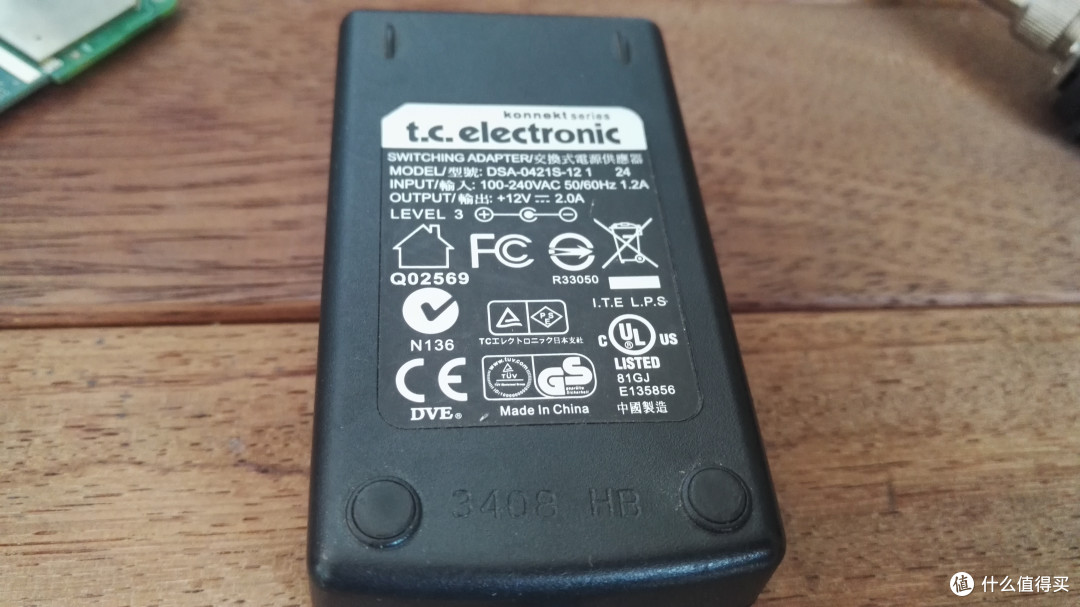

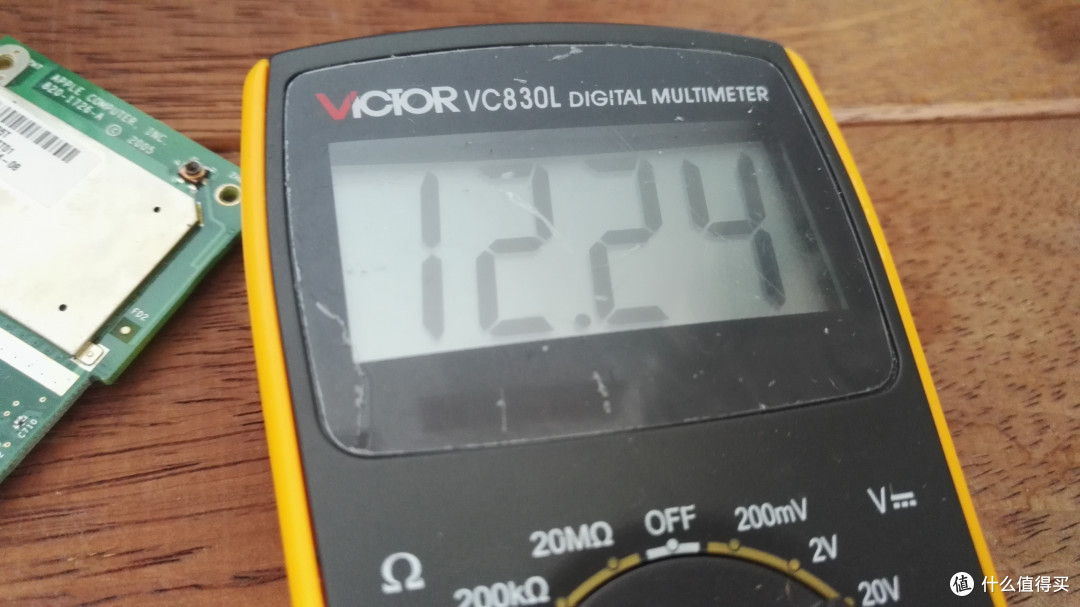

找出一个12V的电源，看到这个电源，就想起我那个可怜的TC K8，被电子管功放的高压给彻底报废了。

首先焊上5V电源模块。

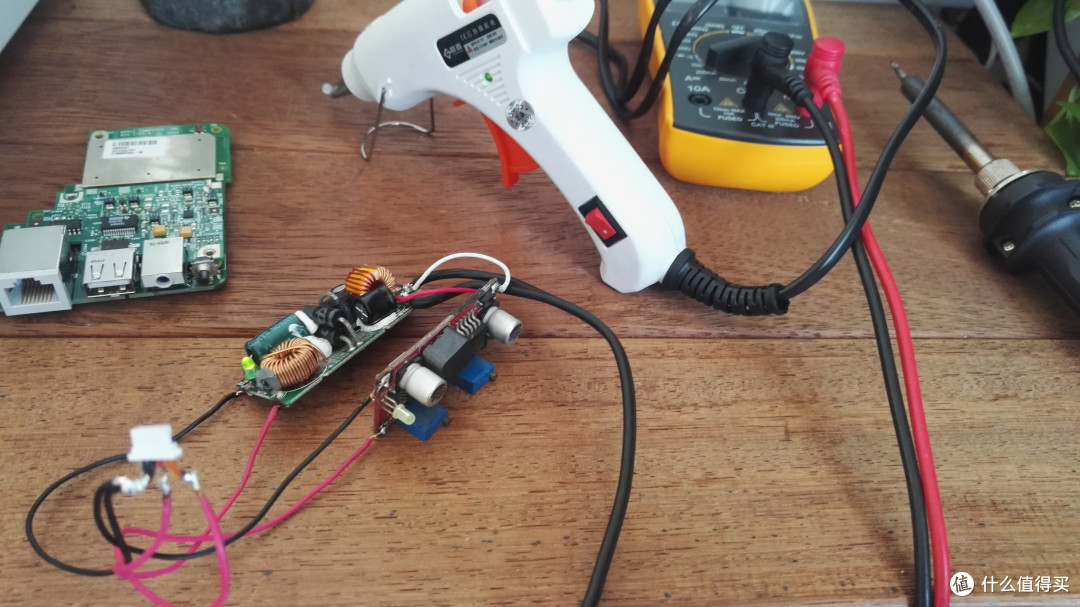

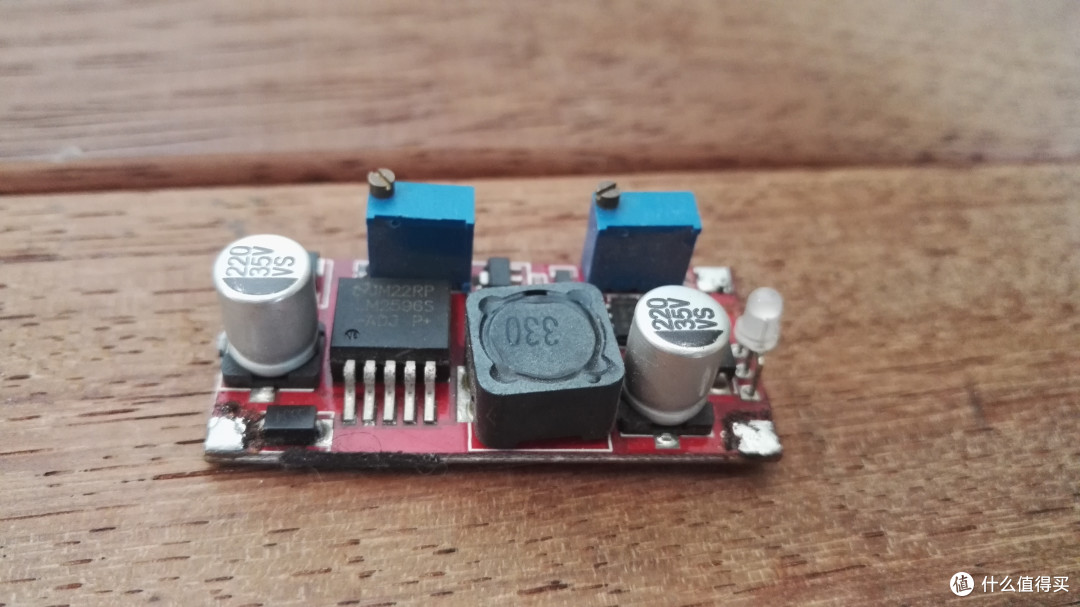

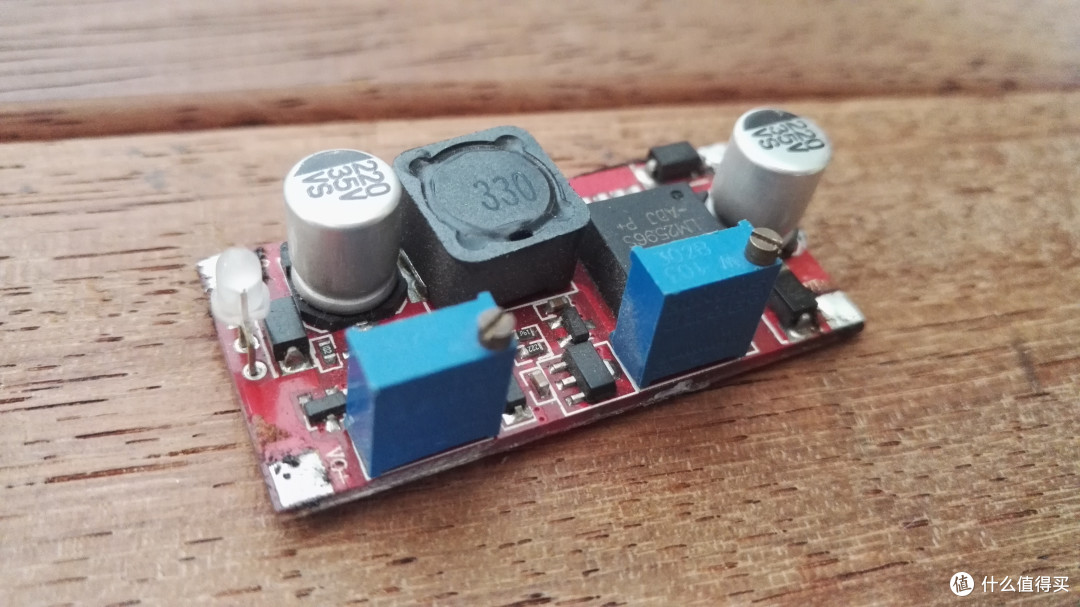

然后焊上3.3V电源模块，这个模块是可以调整电压电流的，所以调出一个3.3V的电压输出。

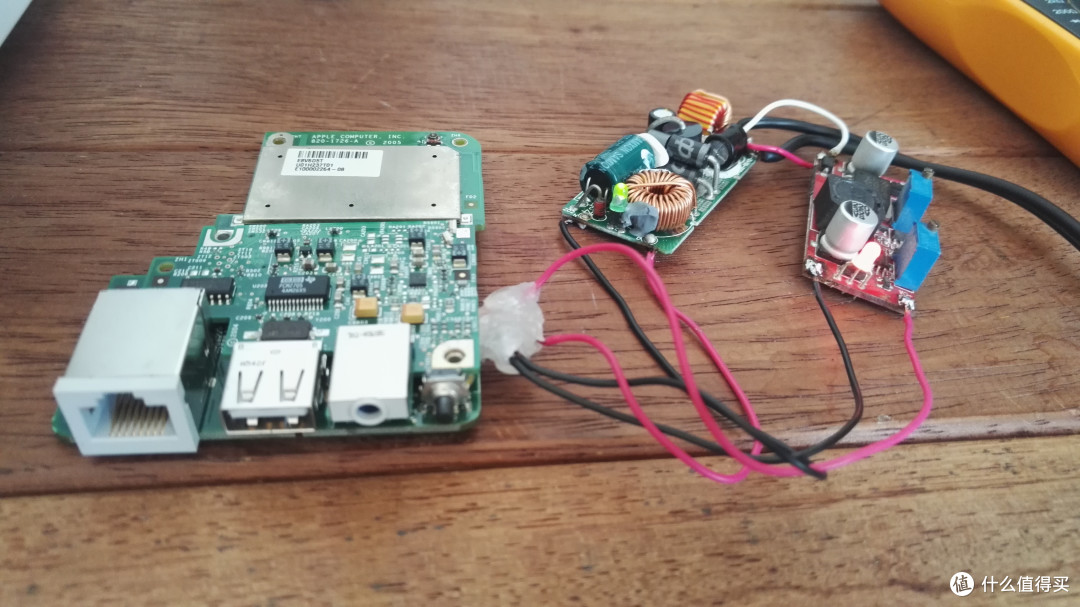

本着安全原则，还是给这个电源接口打上一圈热熔胶吧，不然一不小心就会短路。

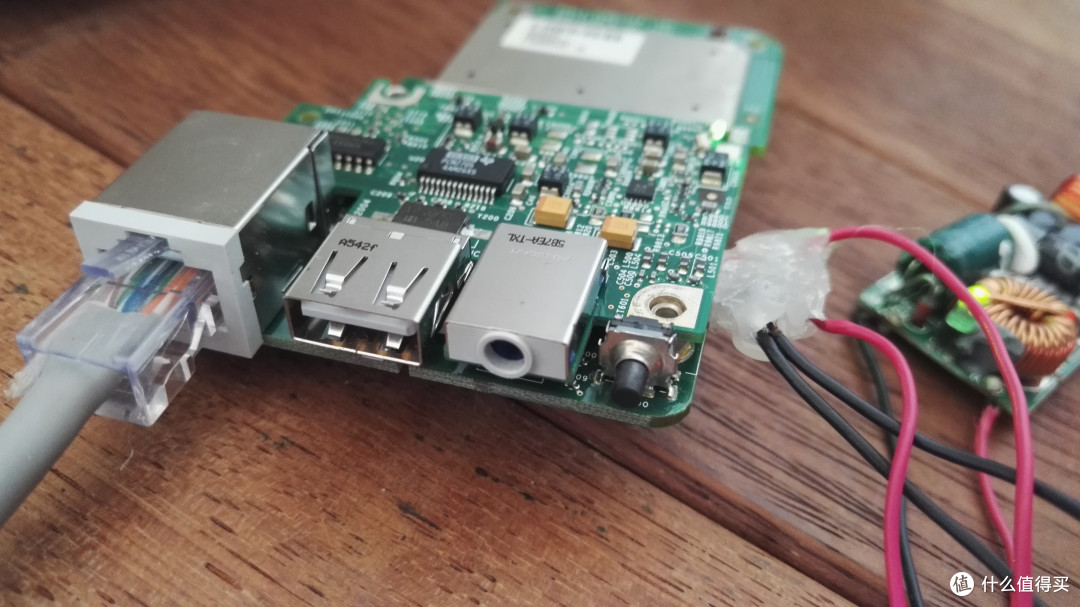

这个Airport Express无线音乐基站在坏之前就已经设置好了，所以直接插上网线就可以了，指示灯闪啊闪啊，从黄灯变成绿灯常亮，一切都没有任何问题，说明外接供电一切正常。

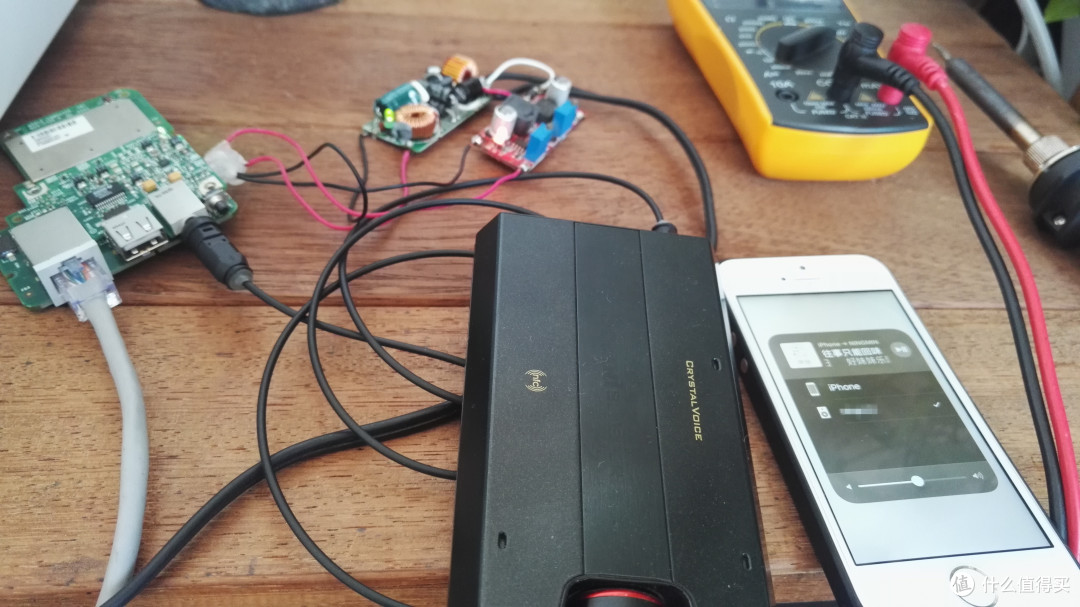

手机连上这个Airport Express无线音乐基站的WIFI信号，播放音乐。

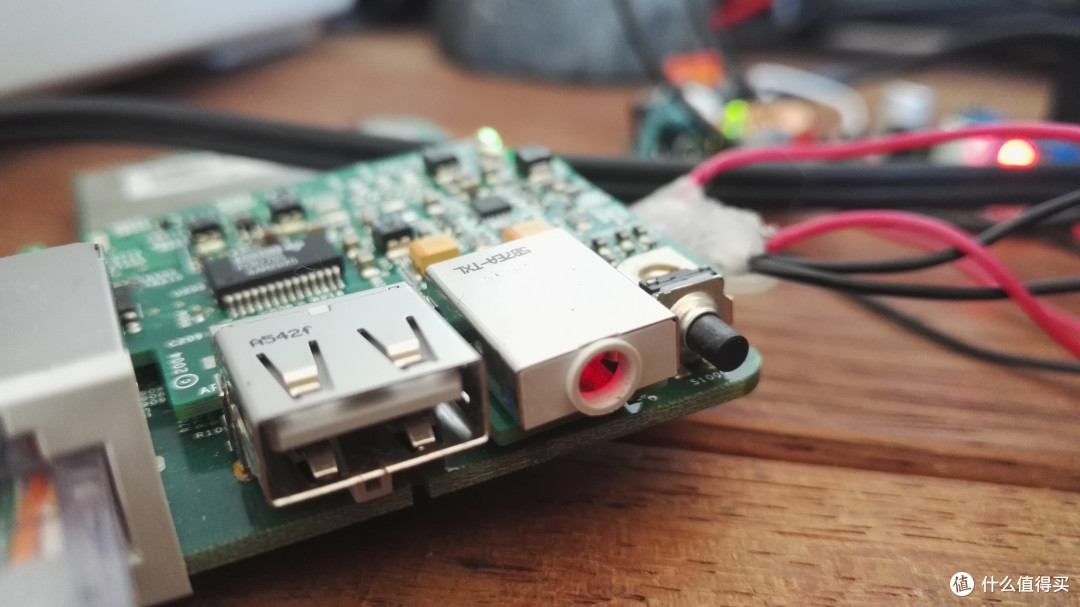

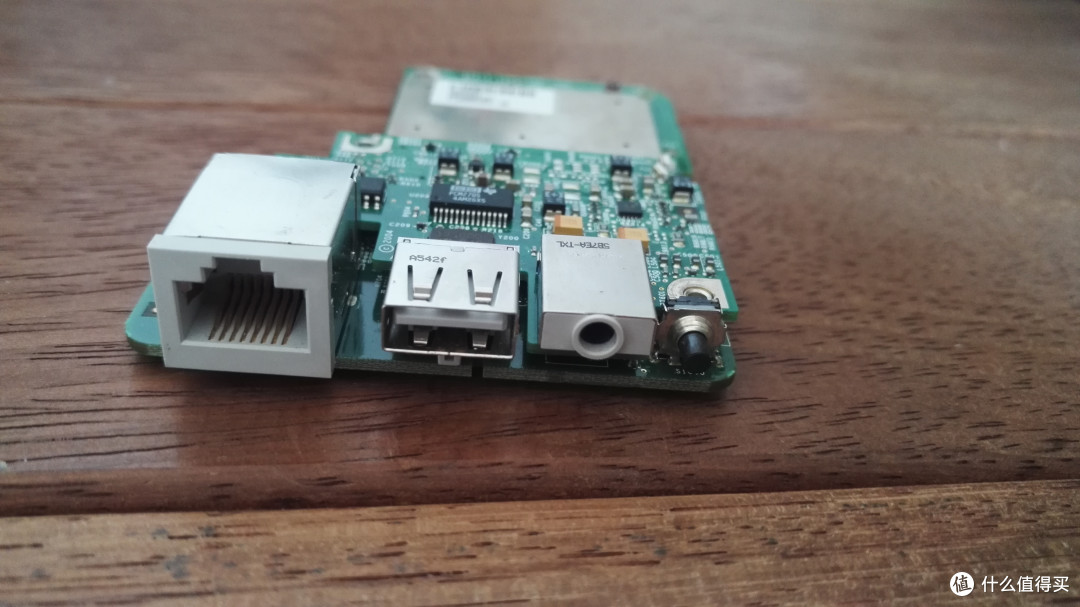

可以看到Airport Express的耳机孔有红光冒出，这个3.5MM耳机插口同时复合有光纤信号输出，可以使用耳机或者3.5mm音频线直接输出模拟信号，也可以通过光纤输出数字信号到DAC。

又一个原本已经是报废了的小玩意起死回生了，虽然我也不知道拿着这个还有什么用……
