接上篇：《在4L极小机箱中组建功能强大的MINI-ITX系统：主板即是取舍》

我先研究这些主要的主板品牌的官网，最后决定只拿“华擎”这个牌子来说事，因为朴素踏实的华擎作为华硕亲儿子，质量不错、产品线很全，我需要表达的东西都能在他产品里找到；华擎对比华硕微星来讲价格也平易近人的多，你用华擎B芯片组的钱只能买到华硕的H；再说华擎那些乱七八糟的噱头少，华硕各种幺蛾子！

本来想每个品牌都写全呢，先写了华擎的，再看微星的发现都大同小异，各厂给主板分类分档次的路数都差不多，还是模块化定款定价，所以把华擎的主板分析又深化了一下，您只要把我写的看进去，足以指导您选购其他品牌主板了。

H110M-ITX/D3：DDR3无M.2无WIFI无蓝牙

最低端的H系列最低端的！主板“丐中丐”,洋火东西一样没有，但是妙在DDR3内存，意义就是你买两根DDR4内存的钱换成DDR3，差不多能省出个老CPU或者500G容量的SATA固态,所以性价比很高，对机能要求不是特别高的做办公PC、家里的二奶机、爹妈打牌机这类使用场景，很值得采用；带个HDMI接口，配核显最高能到4K30HZ。市面上这个很多，尽量多花个二三十找找比较新的或者那种充新有店保的，

支持第六代与第七代 Intel® 酷睿™ 处理器

支持双通道 DDR3/DDR3L 1866(OC)

1 PCIe 3.0 x16, 1 Mini-PCIe

显示输出选项: DVI-D, HDMI

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

4 SATA3

4 USB 3.1 Gen1 (2 前置, 2 后置)

H110M-ITX：DDR4无M.2无wifi无蓝牙

和上个基本一样，啥都不配倒也没啥，用DDR4内存导致这个板子一点性价比都没有，市面上这个也很多，比DDR3那个还多，反正我是不会买这个，不想花太多钱装机的也会这么衡量，两条DDR4多出来的钱能干很多事，我想多花钱会有更适合的选择，我没这么多钱多出来的内存差价足以影响消费决定了！

支持第六代与第七代 Intel® 酷睿™ 处理器 (1151 插槽)

内存支持 DDR4 2133

1 PCIe 3.0 x16

显示输出选项: DVI-D, HDMI

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

4 SATA3

4 USB 3.1 Gen1 (2 前置, 2 后置)

H110M-ITX/ac：DDR4M.2802.11WIFI蓝牙4.0

比上面那款除了DDR4之外，加了M.2和蓝牙还有WiFi模块，那这块板就很全面了，完全可以搞一搞，虽然M.2跑不满全速，可也算够用；802.11WIFI和蓝牙4.0虽然都是过时技术，但是这种超小板，接口都不富裕，多几个板载的东西真的很有必要！

支持第六代与第七代 Intel® 酷睿™ 处理器 (1151 插槽)*只有Intel® 300系列芯片主板支持第8代Intel® Core™ 处理器

支持 DDR4 2133

1 PCIe 3.0 x16

显示输出选项: DVI-D, HDMI

1 双频 802.11ac 无线网络 + BT v4.0 模块, 2 华擎 WiFi 2.4/5 GHz 天线

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

4 SATA3, 1 M.2

4 USB 3.1 Gen1 (2 前置, 2 后置)

支持全防护, 华擎即时更新 & 应用市场

H110TM-ITX：DDR4M.2M-SATA无WIFI无蓝牙

有M.2M-SATA，无WIFI无蓝牙，但是供电比较好。这个板属于不上不下、存在感不太强的那种，尤其是在闲鱼这种地方，卖贵了没人买，便宜买家觉得有点点委屈。看价格吧，要是100多块钱能拿下，完全可以搞一搞！尤其是用在那些魔改CPU上，供电强真的是个很重要的因素！但是这个不如下面那张，因为那张带DP！

支持六七代 Intel® 酷睿™ 处理器

数字供电, 5 相供电设计

支持双通道 DDR4 2133 SO-DIMM 内存条

1 PCIe 3.0 x4, 1 M.2 接口 (Key E)

显示输出选项: DVI-D, HDMI, LVDS

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

2 SATA3, 1 mSATA

4 USB 3.1 Gen1 (2 前置, 2 后置)

H110TM-ITX R2.0：DDR4M.2DP无WIFI无蓝牙

这张主板其实完全可以一用，和上面的配置基本一样，就是多了个DP口，多这个DP核显接显示器就可以上4K60hz，以及一些2k的中高刷；看着是不错哈，但是问题是intel的核显都和闹着玩似的，这个卡能上的CPU也在那摆着，大概率是也就是hd630了，效力等同于GT720，也就玩个英雄联盟了，CSGO，不过再弱也是高刷，您看着办吧，不玩大游戏的这个还是很值得搞一搞滴。

支持第六代与第七代 Intel® 酷睿™ 处理器

数字供电, 5 相供电设计

支持双通道 DDR4 2133 SO-DIMM 内存条

1 M.2 接口 (Key E)

显示输出选项: HDMI, LVDS, D-Sub, DisplayPort

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

2 SATA3, 1 M.2 (SATA mode)

4 USB 3.1 Gen1 (2 前置, 2 后置)

H170M-ITX/AC：DDR4无M.2M-SATA802.11WIFI蓝牙4.06相供电

这个卡有点意思，供电很强，啥都有就是没有M.2，也没有DP，市场保有量也不多，我从决定写这个专题三天了，看闲鱼就没看见过这个！这个我觉得没什么下手必要！

H170M-ITX/DL：DDR4无M.2M-SATA双千兆6相供电

这个卡有点意思，供电很强，依然是有msata没有m2，没有DP，也去掉了蓝牙和wifi，但是双千兆网口，所以这个板的定位就是专业选手！双千兆玩法很多了，比如你的路由器支持链路聚合功能，路由器上开启此功能后，同时将主板上的两个网卡接上网线，接到路由器上，增加内网的带宽；双千兆连接NAS通过SMB3可以叠加带宽增加吞吐，也能把上网游戏和NAS存储吞吐分开，降低延迟。这个适合明白人搞事情用，一般没这种需求的这卡乏善可陈！

支持第六代与第七代 Intel® 酷睿™ 处理器

数字供电, 6 相供电设计

支持双通道 DDR4 2133

1 PCIe 3.0 x16, 1 垂直半 mini-PCI Express 扩充插槽

显示输出选项: DVI-D, HDMI

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

双网卡 : Intel® I219V + Realtek RTL8111H

4 SATA3, 1 mSATA

8 USB 3.1 Gen1 (2 前置, 6 后置)

H270M-ITX/ac：DDR4无M.2M-SATA双千兆6相供电

和上面一张一样，啥也没有还是DDR4的，也是没啥性价比，在乎预算的不要选这个。

进入H270的范畴，H170就是开门的，H270之后算是能打了。

这个板也是很全面，M.2看参数是PCIE3.0*4的，基本能跑满速了；双HDMI加上DVI可以玩玩多屏，依然双千兆网口，功能全，很推荐！

H310CM-ITX/AC:DDR4M.2DP蓝牙BT 4.2802.11WIFI

H系列集大成的了，看板子呈现就知道，这是个挺下料的主板！有了DP核显能用新显示器，蓝牙升到4.2，但是千兆只有一个，所以这是个少了些专业功能，但是啥都能干的不错的主板，价钱合适的话可以入！但是他这个芯片组我没查到是不是310c芯片组，所以不知道这个能不能用魔改CPU？因为3系主板里面只有H310C（不是H310）/ B365/Z370三款芯片的主板支持魔改CPU，3系列其他芯片都不支持！所以你要用那些魔改cpu，最好问问卖CPU的这个支不支持！

支持第九代与第八代 Intel® 酷睿™ 处理器 (1151 插槽)

支持 DDR4 2666

1 PCIe 3.0 x16

显示输出选项: HDMI, DVI-I, DisplayPort

7.1 声道高保真音频 (Realtek ALC887 音频编码解码器), ELNA 专业音频电容

4 SATA3, 1 M.2 (PCIe Gen2 x4 & SATA3)

4 USB 3.1 Gen1 (2 前置, 2 后置)

Intel® 千兆网卡

Intel® 802.11ac 无线网络 + BT 4.2

B150M-ITX/D3：DDR3无M.2M-SATA无WIFI无蓝牙

进入B芯片组的范围里了，这个板子设计思路也基本和H差不多，无非就是模块越来越多，这个妙处也是在DDR3，道理和上面说H110M-ITX/D3一样，比H贵点，完全可用。

支持第六代与第七代 Intel® 酷睿™ 处理器 (1151 插槽)*只有Intel® 300系列芯片主板支持第8代Intel® Core™ 处理器

支持双通道 DDR3/DDR3L 1866(OC)

1 PCIe 3.0 x16, 1 Mini-PCIe

显示输出选项: DVI-D, HDMI

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

5 SATA3, 1 mSATA

6 USB 3.1 Gen1 (2 前置, 4 后置)

B150M-ITX：DDR4无M.2无WIFI无蓝牙

和上面一张一样，啥也没有还是DDR4的，也是没啥性价比，百十元的话还能用用，在乎预算的不要选这个。

支持第六代与第七代 Intel® 酷睿™ 处理器 (1151 插槽)*只有Intel® 300系列芯片主板支持第8代Intel® Core™ 处理器

支持 DDR4 2133

1 PCIe 3.0 x16

显示输出选项: DVI-D, HDMI

7.1 声道高保真音频 (Realtek ALC892 音频编码解码器), ELNA 专业音频电容

4 SATA3

6 USB 3.1 Gen1 (2 前置, 4 后置)

B365M-ITX/AC:DDR4M.2SATA3DP蓝牙4.2WIFI802.11ac

华擎B系唯一值得买的主板，但是也没什么很亮的点，中规中矩，不过支持的内存速度太拉夸了才2666，声卡不错，剩下的该有都有，看价格吧，200块钱之内就可以拿下。

支持第九代与第八代 Intel® 酷睿™ 处理器 (1151 插槽)

支持 DDR4 2666

1 PCIe 3.0 x16

显示输出选项: HDMI, DVI-I, DisplayPort

7.1 声道高保真音频 (Realtek ALC887 音频编码解码器), ELNA 专业音频电容

4 SATA3, 1 超级 M.2 (PCIe Gen3 x4 & SATA3)

6 USB 3.1 Gen1 (2 前置, 4 后置)

Intel® 千兆网卡

Intel® 802.11ac 无线网络 + BT 4.2

Z170 Gaming-ITX/AC：DP1.2M.28相供电

该有的都有，用得上的用不上的也都有，供电6+2,双HDMI+DP，可以三屏同显，不过搞笑的也在这，这个板大概率遇到的核显就是HD630，GT720的亮机卡水平，这板也不便宜了，可会谁用这种核显三联屏？非三联屏你干啥呢？炒股吗？这个感觉不如微星那个Z170itx，

电竞盔甲 - CPU 电源 / 內存 / 显卡 / 散热 / 网卡

数字供电, 8 相供电设计

支持第六代与第七代 Intel® 酷睿™ 处理器 (1151 插槽)*只有Intel® 300系列芯片主板支持第8代Intel® Core™ 处理器

支持 DDR4 4000+(OC) 内存模块

1 PCIe 3.0 x16, 1 半高 mini-PCIe

显示输出选项: 2 HDMI, DisplayPort 1.2

支持三显示器同时输出

7.1 声道高保真音频 (Realtek ALC1150 音频编码解码器), 支持 高保真三代 & DTS 连接

1 Intel® 2T2R 双频 802.11ac 无线网络 + BT v4.0 模块, 1 华擎 WiFi 2.4/5 GHz 天线

1 SATA Express, 6 SATA3, 1 超级 M.2 (PCIe Gen3 x4 & SATA3)

2 USB 3.1 Gen2 10Gb/s (1 A 型接口 + 1 C 型接口), 8 USB 3.1 Gen1 (2 前置, 5 后置, 1 玩家至尊鼠标专用 USB 接口)

支持全防护, 华擎即时更新 & 应用市场, F-Stream, 键盘大师, XSplit

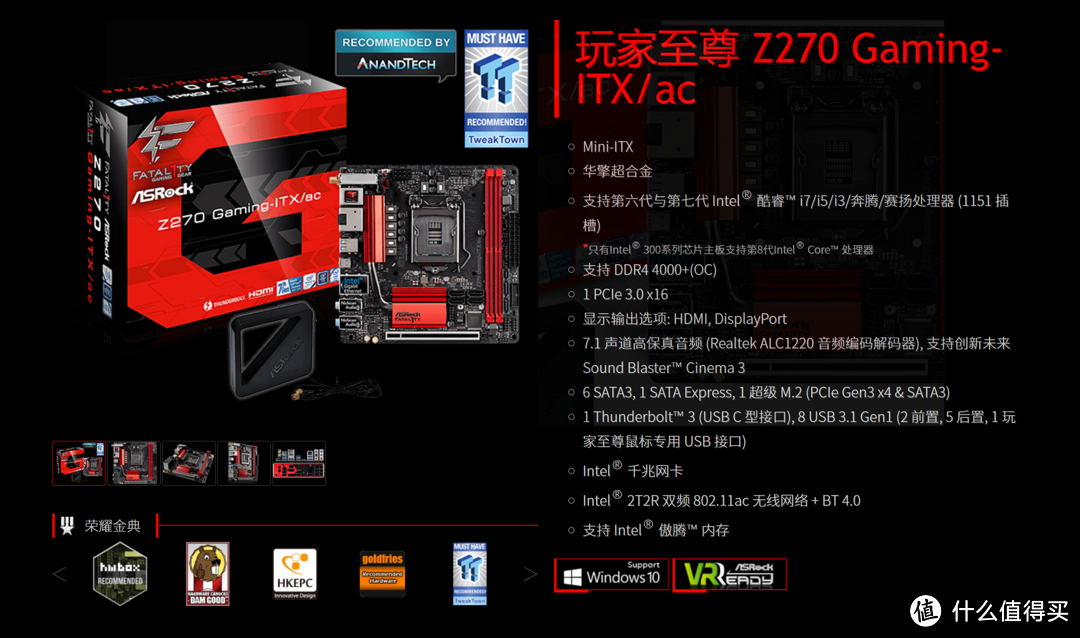

玩家至尊 Z270 Gaming-ITX/AC：DP1.2M.2闪电3

和Z170差不多，好那点也不明显，该有的都有，用得上的用不上的也都有，去掉双HDMI了，多了一个雷电3的口，这玩意没啥用，轻薄笔记本的特征，针对台机的开发太少了。

华擎超合金

支持第六代与第七代 Intel® 酷睿™ i7/i5/i3/奔腾/赛扬处理器 (1151 插槽)

支持 DDR4 4000+(OC)

1 PCIe 3.0 x16

显示输出选项: HDMI, DisplayPort

7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器), 支持创新未来 Sound Blaster™ Cinema 3

6 SATA3, 1 SATA Express, 1 超级 M.2 (PCIe Gen3 x4 & SATA3)

1 Thunderbolt™ 3 (USB C 型接口), 8 USB 3.1 Gen1 (2 前置, 5 后置, 1 玩家至尊鼠标专用 USB 接口)

Intel® 千兆网卡

Intel® 2T2R 双频 802.11ac 无线网络 + BT 4.0

支持 Intel® 傲腾™ 内存

玩家至尊 Z370 Gaming-ITX/AC：DP1.2M.2雷电3

该有的都有，用得上的用不上的也都有，基本的Z270一样，只不过他叫Z370。

支持第八代 Intel® 酷睿™ 处理器 (1151 插槽)

支持 DDR4 4333+(OC)

1 PCIe 3.0 x16

显示输出选项: HDMI, DisplayPort, Thunderbolt™ 3 C 型接口

7.1 声道高保真音频 (Realtek ALC1220 音频编码解码器)

支持创新未来 Sound Blaster™ Cinema 3

6 SATA3, 1 超级 M.2 (PCIe Gen3 x4 & SATA3)

1 USB C 型接口 (Intel® Thunderbolt™ 3)

8 USB 3.1 Gen1 (2 前置, 5 后置, 1 玩家至尊鼠标专用 USB 接口)

Intel® 千兆网卡

Intel® 2T2R 双频 802.11ac 无线网络 + BT v4.2 模块, 1 华擎 WiFi 2.4/5 GHz 天线

支持 Intel® 傲腾™ 内存

主板算是写完了，我网购的东西也来了，下一篇进入实操阶段，装机起来。
