来啊，快活啊----DIY一个PM2.5检测仪吧

最近看到几个值友发的智能家居的帖子，瞬间中毒了，于是也陷入了智能家居的的探索之路里了。但是呢其他的东西都还没购置齐全，而且也有问题没有解决，所以暂时不写出来了。正好之前的那个IKAIR彻底的掉线不能使用了，所以DIY一个PM2.5检测仪就非常必要了。所以先写写DIY PM2.5检测仪的记录吧，也算自己的小记录。

先谢谢几位值友的经验分享。

大人的玩具 篇三：颗粒物实检测之物联网应用看了穹顶之下后，大家对颗粒物体验从感觉到了感受。大家知道自己家里面的情况怎么样呢？市面上的各路产品竞相出炉。不知道哪个准，不知道哪个性价比高，不如我自己来！这儿，我带大家自己做一个小玩意儿，花不到200元的价格，得到较精确的数据。大家需要准备以下几样东东：NODEMCU板NODEMCU_淘宝搜索..justin00886| 赞44 评论65 收藏283查看详情

零基础打造全屋智能控制系统 篇三：只需100元，让你的DIY净化器实现空气质量联动和远程控制追加修改(2017-05-3011:43:42):lua脚本分享链接有误，现更新为https://pan.baidu.com/s/1pL0RN9D在前两篇文章里，介绍了domoticz的搭建，小米和博联设备的联入。以及如何让domoticz运行的更稳定，和blocky的应用。如果你没读过，可以参考以下casatift| 赞295 评论205 收藏2k查看详情

我的的物联网DIY之路 篇一：自己动手制“霾表”题记：猛地看上去这个和张大妈没啥关系，但举个栗子：网上动辄上千的霾表和不到100的探测器为什么贵的离谱和数据不靠谱？所以，自己DIY的才是最值的，好吧，这么牵强的理由连我自己都吐了。其实最重要的还是发现张大妈麾下人员众多，不管是技术宅还是宝爸妈，在群里聊着聊着都能有张大妈的身影，影响甚重。好吧就让我casc007| 赞89 评论44 收藏585查看详情

这几篇文章对我的帮助非常的大，但是都有些缺陷，介绍不够详细或者和我需求不太相同。所以我也决定写一个自己的经历，而且我喜欢写傻瓜教程。那么下面就佛罗米吧.

1. 硬件的购买：

攀藤科技PMS5003 G5 PM2.5激光传感器

这个淘宝很多，记得买线和转接板，我买的这家送，买传感器送线和转接板，非常不错。

攀藤科技PMS5003 G5 PM2.5激光传感器_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

DHT11温湿度传感器

和传感器一家购买，本来我也是看着便宜顺便买的，结果发现还真的可以用上。

AOSONG奥松电子-DHT11数字温湿度传感器_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

nodemcu V3开发板

这个是主力设备，记得买V3的。

nodemcu V3开发板_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

nodemcu扩展板

扩展板很有必要，因为有其他的硬件要加入，这样比较方便，不用串线。

nodemcu扩展板_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

OLED显示屏

记得买IIC通信的，送针的，当然如果带针或者焊接好的就更好了。

1.3寸液晶屏 蓝色 I2C IIC通信 12864 OLED显示屏_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

2.54双母头杜邦线

这个就在一家买吧，不贵买2个吧。

40P彩色杜邦线 母对母 公对母_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com直达链接

-----------------------------------------------------------------------------------------------------------------

我的订单截图，继电器是看的另外帖子买的，目前没有接。

说实话现在马家服务挺好的，都用静电袋包着。

打开包装照个全家福。

nodemcu V3开发板

nodemcu扩展板

DHT11温湿度传感器

攀藤科技PMS5003 G5 PM2.5激光传感器

1.3寸液晶屏 蓝色 I2C IIC通信 12864 OLED显示屏模块

40P彩色杜邦线 母对母

所有的硬件到位后准备开始继续插插插吧

------------------------------------------------------------------------------------------------------------------

2.硬件的接线

这个地方如果不是焊接好的还是要焊接下。其他的就是纯抽插运动。

https://pan.baidu.com/s/1jHXWnuY 高清无码大图

干货来了，傻瓜接线图来了。惊不惊喜？意不意外？特殊的一点是网上说的攀藤G5接5V那，实际接5V没有反应的。OLED的接线和DHT11的接线也折腾了我一天，网上的资料太少，所以我还是蛮佩服我自己的。

-----------------------------------------------------------------------------------------------------------------

3.固件的刷入和设定

几篇文章都是介绍的各种固件，我也试过 链接 这个固件，但是没有成功，按介绍的是再按“RST”，我按下就断线了，所以我就没继续了。

我选择了另外一个值友介绍的ESPEASY官网地址是：链接

我看了看，支持很多传感器，而且比较简单。

如果你是第一次使用nodemcu，可能需要下载安装一个CH340的驱动程序，这个大家自己找下。如果刷过上个那样的固件，软件会安装好驱动的。

ESPEASY目前最新Pre-release版本为Release v2.0.0-dev10，下载页面是：链接 ,现在这个dev10版的直接支持PMS5003了。

包下载下来解压，刷机用FlashESP8266.exe

选择你的nodemcu端口，以及想要刷的firmware，即可。不过要记住的是我们的板子是4M版本，所以要选4096的文件，而normal和test的区别主要在normal只包含了稳定版的插件，而test则包含正在testing的插件。

(这段话是复制casatift文章的，谢谢casatift)

ESPEASY设置

刷完了之后，大家记得按下开发板上的rst键，然后掏出手机。搜索无线网络，会发现一个叫SSID叫做ESP_0的无线网络，连接，密码是：configesp，连上之后，打开网关页面，默认是192.168.4.1。

然后选择你家的无线网络，输入密码，单击connect，接着nodemcu就会重启，这会你要做的就是去路由器DHCP设置页面找到nodemcu的IP地址（此处强烈建议将IP地址设置为静态IP)

(这段话是复制casatift文章的，谢谢casatift)

然后就去浏览器输入这个固定IP开始玩耍吧

下面介绍点简单的设置吧。

这个是怎么和Domoticz的通讯，可以看到还支持HTTP的连接，但是我没有设置好，还不能连接到乐联网，有会设置的希望能指导一二，谢谢了。

设备方面支持PMS003 DHT11 OLED等，我上面买的硬件都是支持的，所以如果你不想探索，就按我这个来也可以的。

OLED这里的显示说明下 比如你要显示PM2.5 格式就是：前缀名：[设备名#取值名]

DHT11也支持，非常不错哦

攀藤G5的设定。这里提示的IDX数值是你传输到Domoticz的重要标示，所以也是要设定好的。

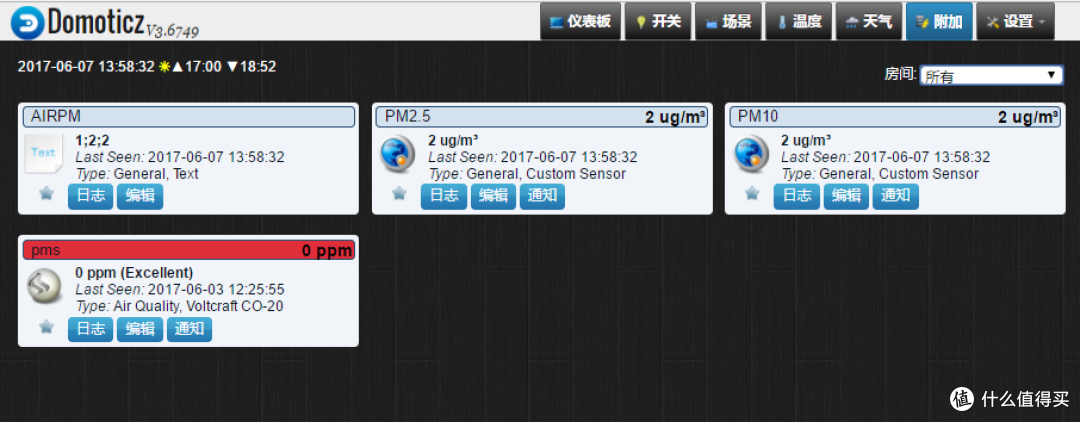

ok是不是很简单，数据都显示出来了，后悔屏幕买小了，不过更大的ESPEASY固件是不是支持也不知道了。而且ESPEASY不支持中文显示，这个比较头疼。

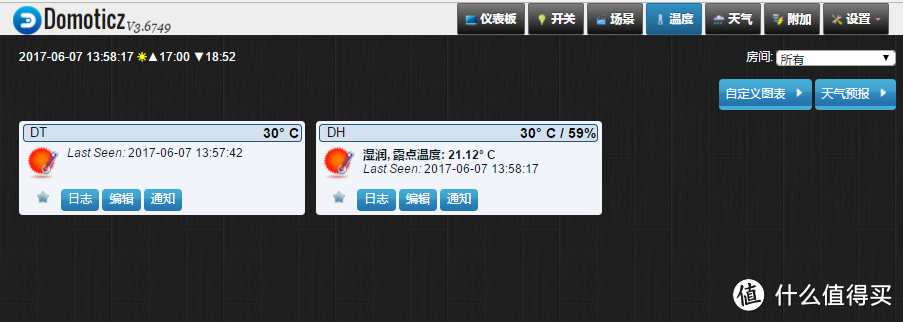

怎么样把数据传输到domoticz并显示，我就不啰嗦了， 下面的足够详细了。我这里主要是补充下硬件的连接等。

零基础打造全屋智能控制系统 篇三：只需100元，让你的DIY净化器实现空气质量联动和远程控制追加修改(2017-05-3011:43:42):lua脚本分享链接有误，现更新为https://pan.baidu.com/s/1pL0RN9D在前两篇文章里，介绍了domoticz的搭建，小米和博联设备的联入。以及如何让domoticz运行的更稳定，和blocky的应用。如果你没读过，可以参考以下casatift| 赞295 评论205 收藏2k查看详情

-----------------------------------------------------------------------------------------------------------------

暂时的找了个盒子先固定住了，用着再说，准备自己做个外壳的，去3D打印一个，用3DMAX做模型，以前还会几个软件，可以试试。PM2.5的数据不能被homebridge传输到homekit里，这个问题还待解决，有解决的朋友也可以帮帮我咯。

到这里就介绍完毕了，其他的内容等我改天再写吧。有两个问题也高亮了，希望有值友能够传授下经验咯。
