反季PC散热大改造

冬天到了，原本不是折腾散热的季节，不过哥住东北，室内有暖气，也是20度多的温度，温度其实也就是春秋季。再加上最近有了空闲，所以决定折腾下自己的老平台。老平台如下：

CPU： i7-4790k
主板： 华擎H97M PRO4 主板
显卡： 影驰名人堂GTX780
SSD： 宇瞻AS340黑豹240G固态硬盘
内存： 科赋 GenuineDDR3

机箱，电源也换了吧，不过CPU散热器还是以前的，老实说haswell的u高频起来拷机，不管啥散热器温度来说都不太好看，所以也就不换了 。换新件如下：

机箱 ： 九州风扇 蒸汽城堡（黑）
电源 ： 九州风扇 DA500-M全模版
CPU散热： 超频三黄海至尊版S123E
显卡散热： ID-COOLING ICEKIMO 240 显卡用一体式水冷散热器

=========================

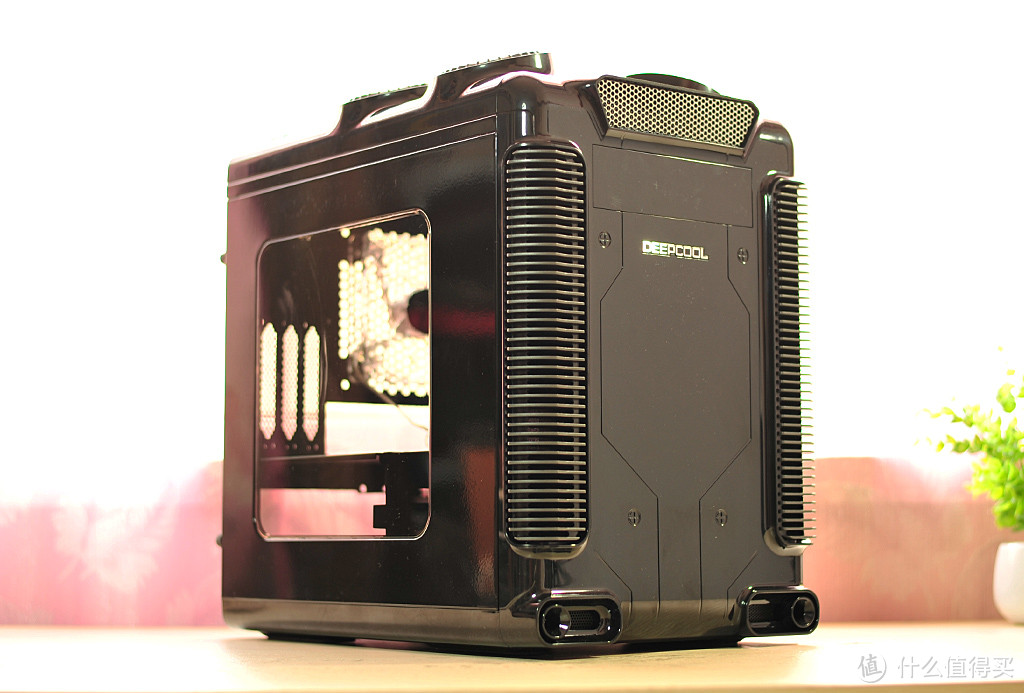

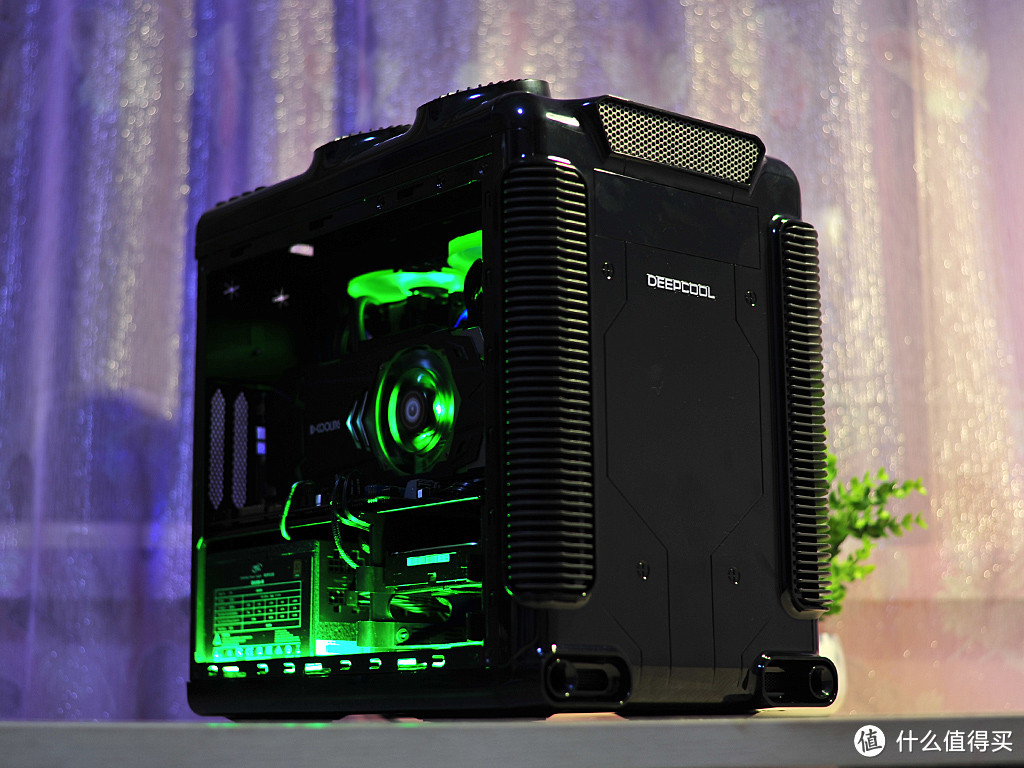

机箱是九州的蒸汽城堡，主板（MATX,ITX）平放的机箱，有人觉得这种机箱有点占地方，优点是安装大型的塔式散热器无忧，长显卡也基本木问题，这些特点对于散热都是有利的设计。

机箱的造型也很个性，有人喜欢有人讨厌，我还是蛮喜欢这种魔幻的感觉。

九州风神（DEEPCOOL）蒸汽城堡（黑）大侧透机箱（支持M-ATX主板/支持水冷/...预言4*级避震跑鞋￥499京东查看百科详情

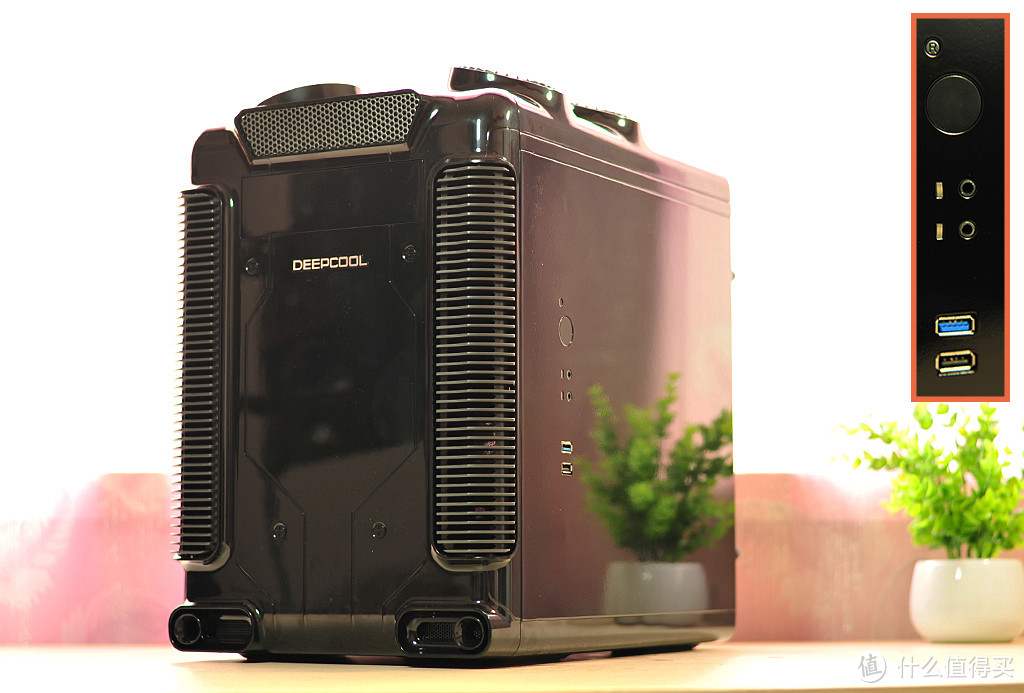

IO接口在这另一侧：一个U2和U3接口，还有耳机接口，如果摆放位置受限，可能会有点麻烦。

机箱背面：4个PICE挡板，由一个手拧螺丝固定，非常方便拆卸，此外还预留了水冷口。

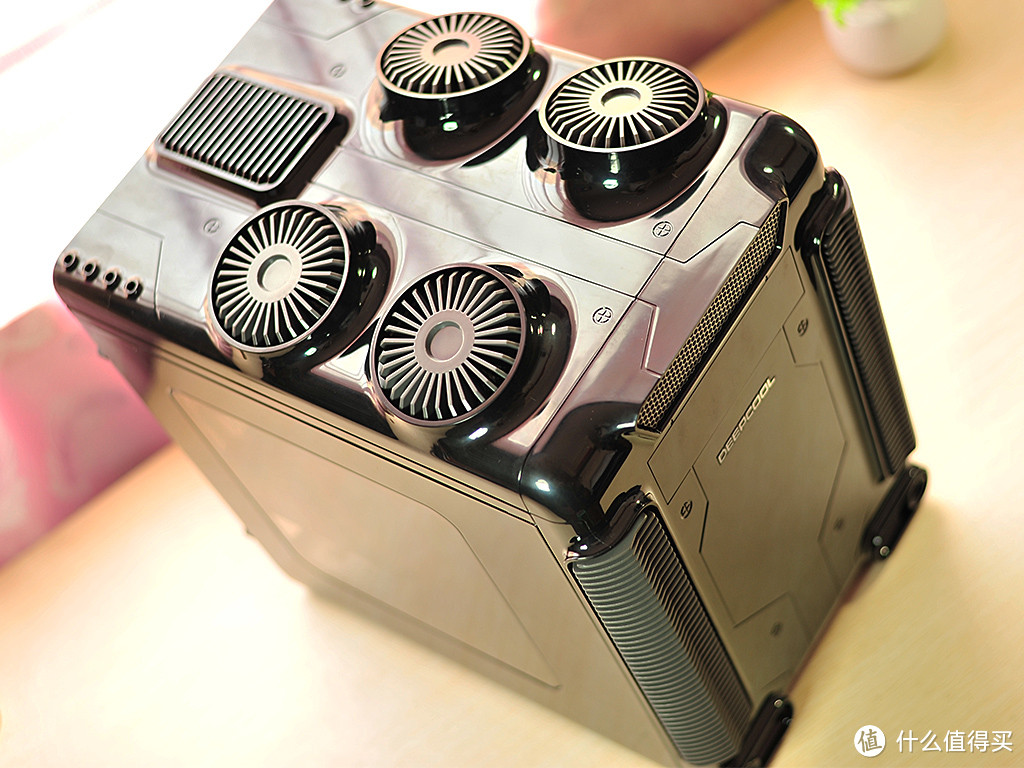

顶部的4个模仿蒸汽的排放口，如果有真的有风扇就好了 。

除去侧板，看看内部的情况：可以看到一个光驱安装位，下面的是一个兼容3.5寸和2.5寸的硬盘架，这些都是可以拆卸的。

顶部可以安装12cm和14cm的风扇，冷排的话由于长度问题，应该安装不了280mm的冷排，只能安装240mm的。

前面最大可以安装20cm的风扇，可惜没有标配。

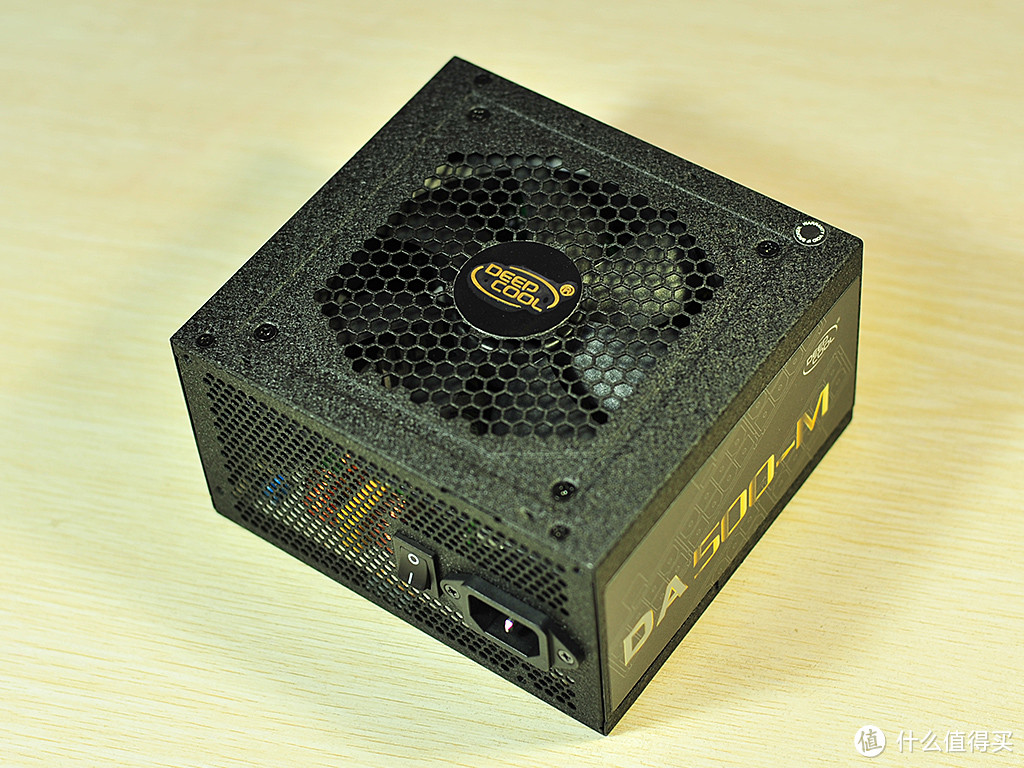

电源是九州的DA500-M全模版，以前半模组的版本叫极光电源，新版好像没有再宣传这个名称了。

九州风神（DEEPCOO）额定500W 全模组电脑电源（主动式PFC/12CM静音风扇）￥399京东

散热风扇是12cm温控静音的， 电源表面采用静电喷粉工艺，使表面有滑沙触感。

全面组接口主板接口 20+4 Pin x 1 / CPU接口 x 1 / PCI-e 接口 x 2 /SATA & 大D 接口 x 4，不过模组线只提供了一条PCI-e 6+2 PinX2线 和2条SATA & 大D 线。

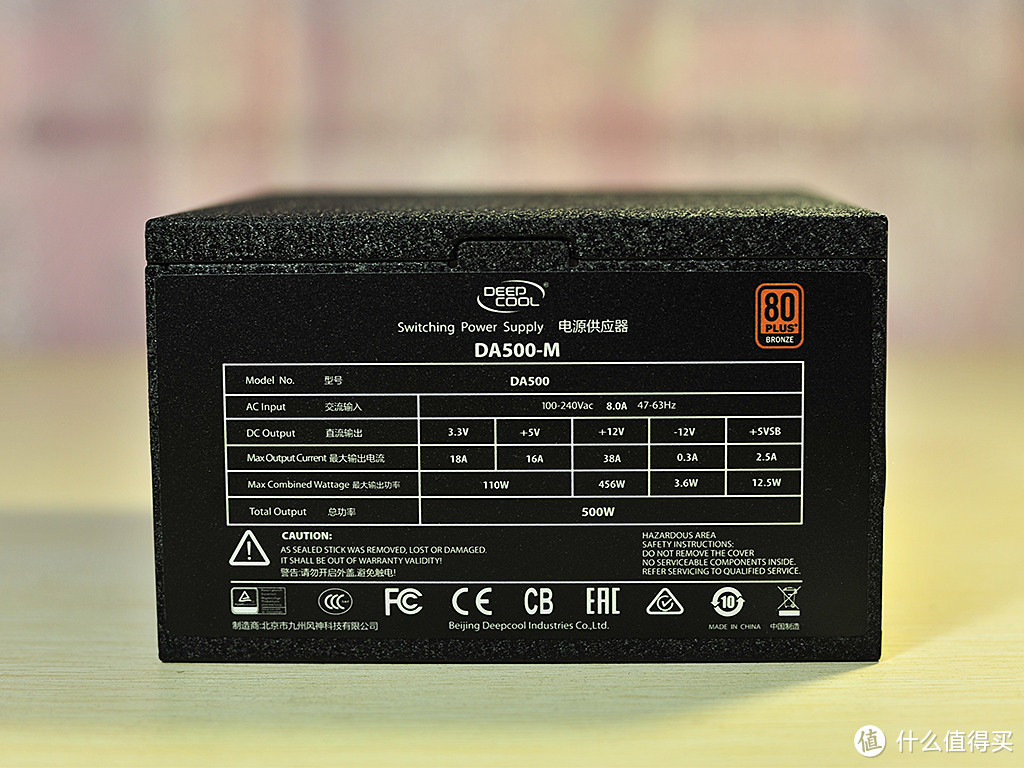

转换效率大于85%，获得80PLUS铜牌认证；额定功率为500W，采用单路+12V设计，最高可以输出456W。

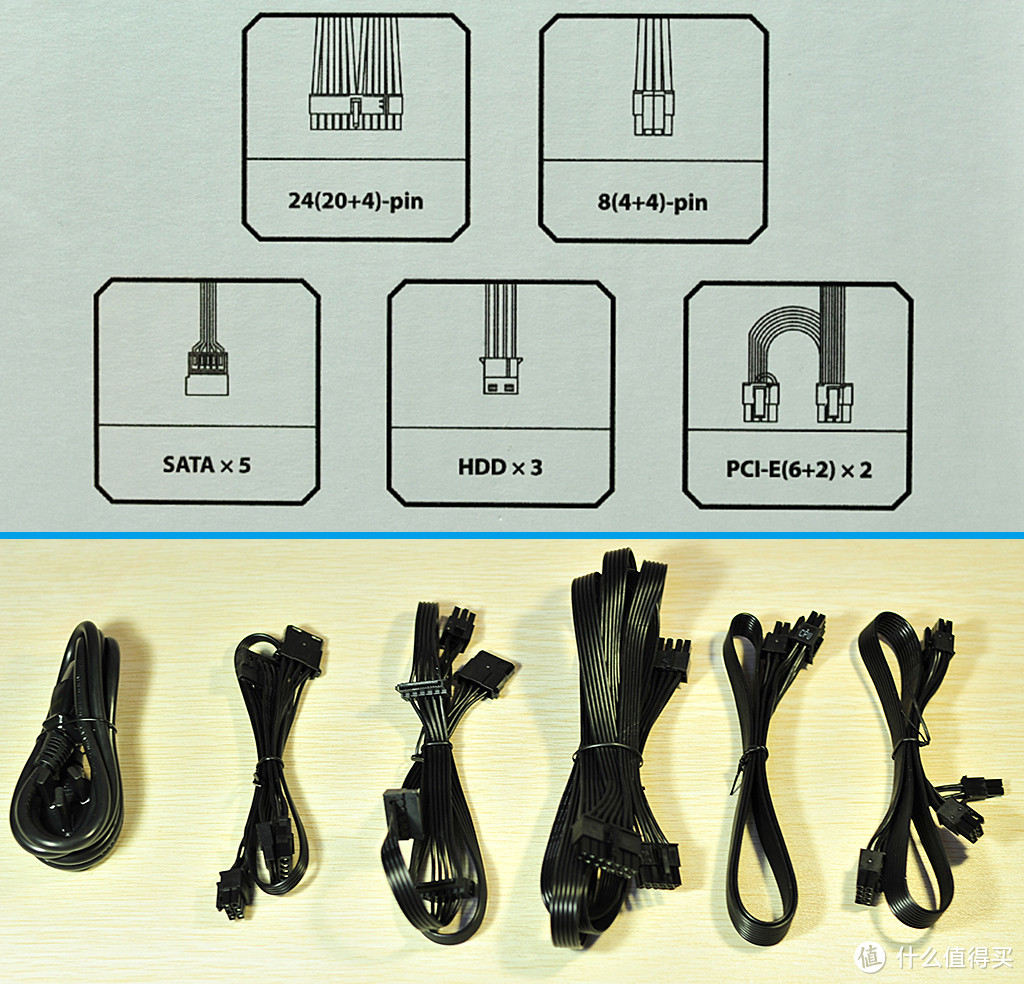

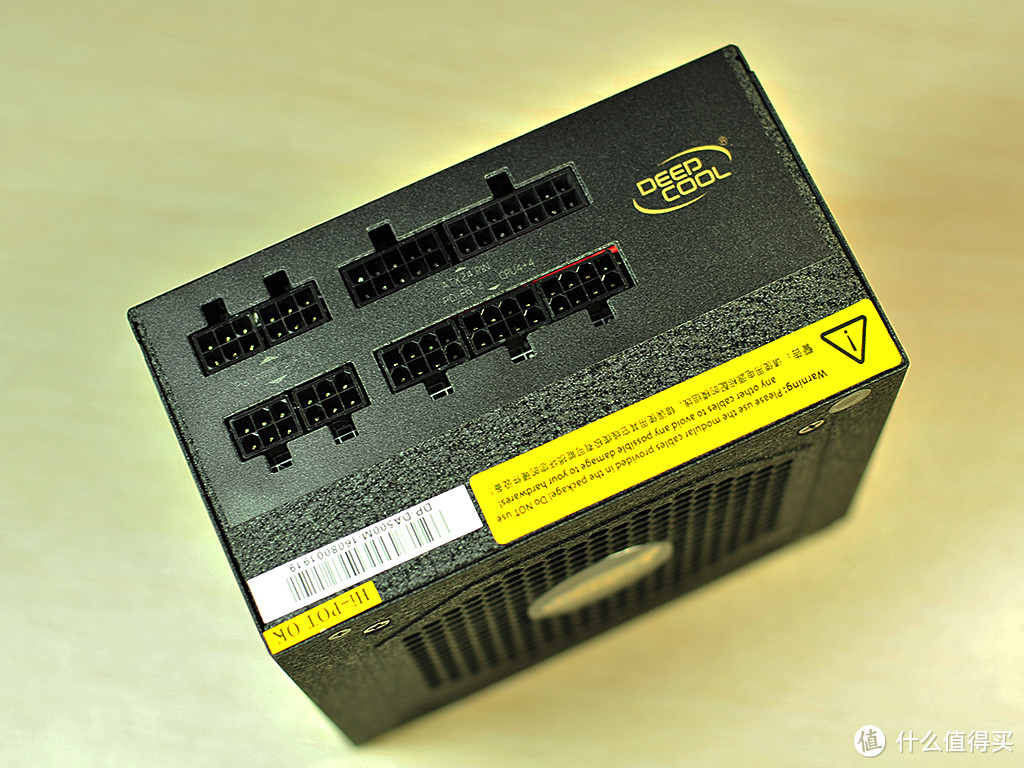

模组线的接口如下：

有点特殊的地方是主板接口 20+4 Pin和CPU接口 4+4 Pi的连接是用如下的卡扣，优点是可以直接水平方向进行插拔，比较方便。

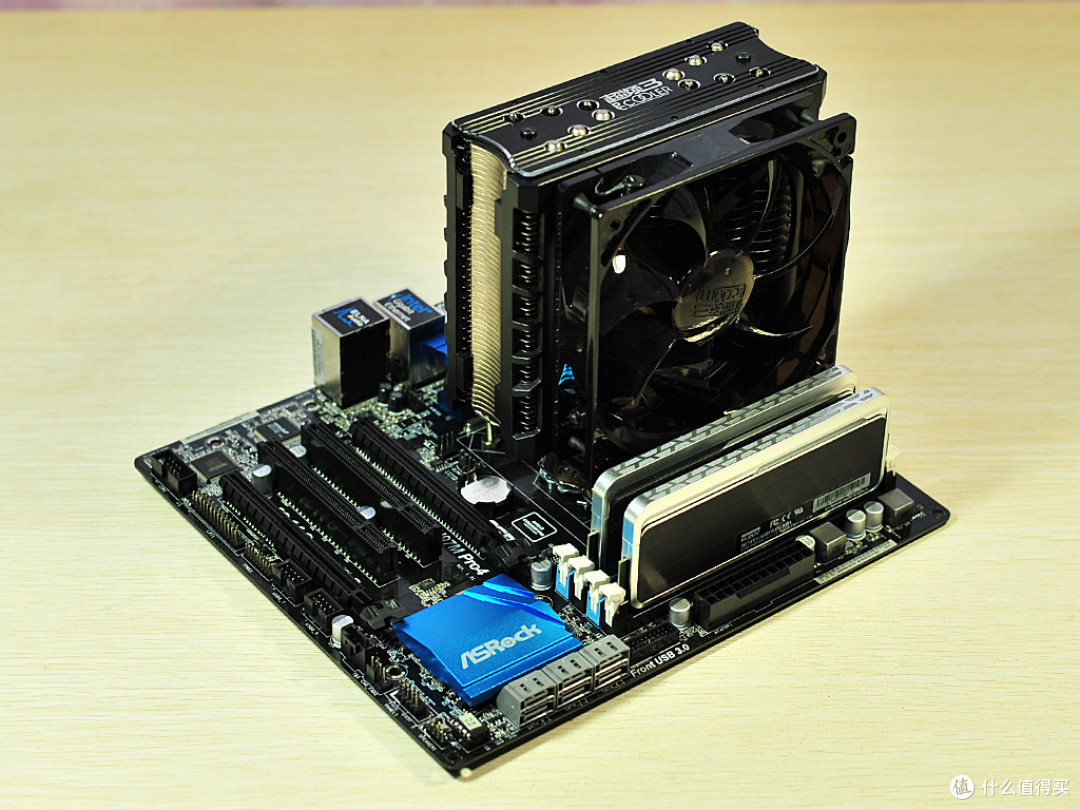

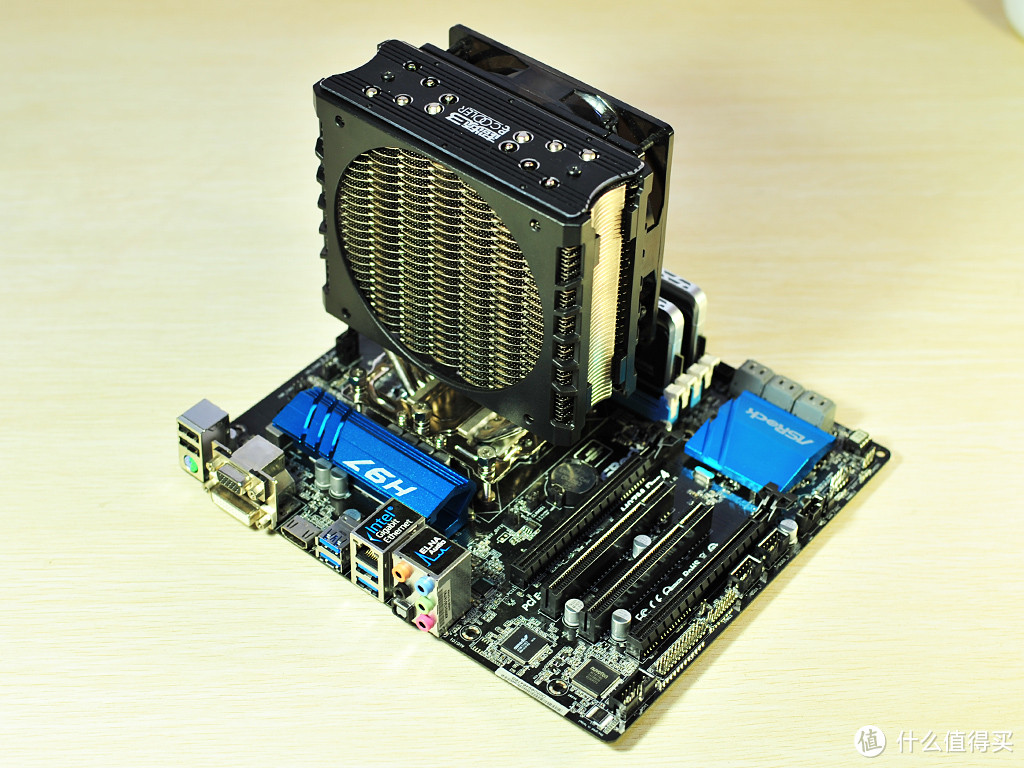

CPU散热器是超频三黄海至尊版S123E，是古早的遗留产物，六根6mm热管

考虑到噪音的问题，把后面的风扇拆了。

电源、机械硬盘和平台都装机机箱。

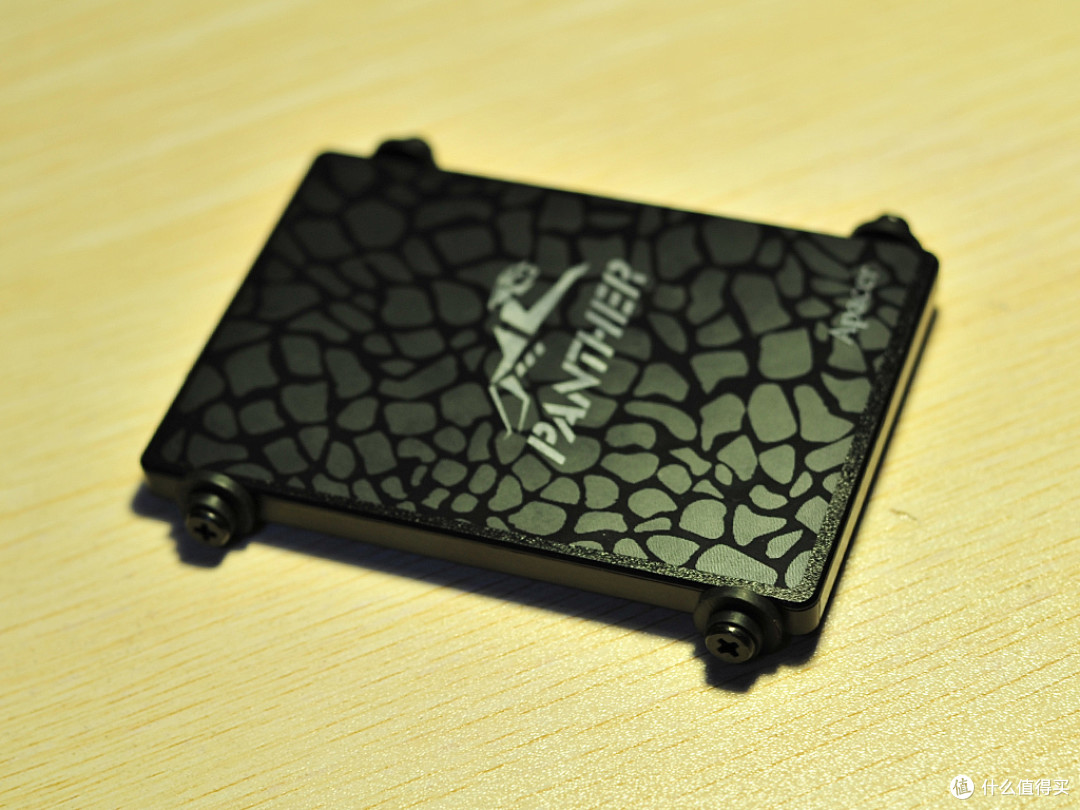

SSD是宇瞻AS340 PANTHER黑豹 240G ，TLC产品，今年TLC产品开始抬头，明年开始普及？

在机箱的另一面有个2.5寸硬盘架，可以安装2块硬盘。

除了显卡都按好了，合上一面的侧板。

由于显卡是GTX 780,和Pascal显卡比也算小火炉了，还是想改进一下散热，所以入手显卡用一体式水冷散热器

ID-COOLING的ICEKIMO 240 ，相比CPU一体式水冷散热器，由于兼容性等问题，显卡的一体式水冷散热器还算是个小众产品。要知道即使是FURY的这样的显卡，也只是提供了120的冷排规模，而这款产品采用的是240的冷排，散热性能应该是没问题的，官方介绍可以压制300w功耗的显卡。

ID-COOLING ICEKIMO 240VGA-G 显卡用一体式水冷散热器 多孔位240排黑绿特别版￥499京东

散热器外观的设计有点类似NV公版的设计，只是用黑色底色代替银色，绿色纹理作为装饰，散热风扇用于MOSFET和内存的散热。

侧面有厂家的logo灯

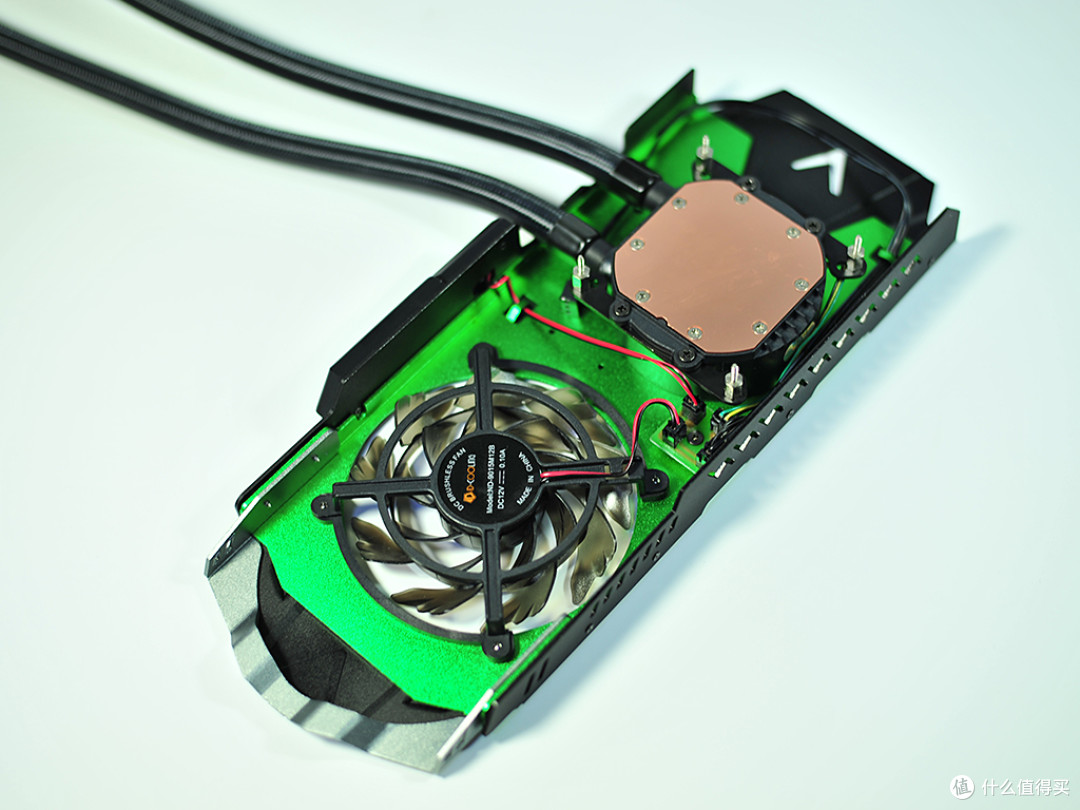

外壳里面有水冷头，水泵、风扇、发光LOGO，使用一条外接的3pin线来供电；冷头为铜底，水泵为陶瓷轴承，扬程1.2m。

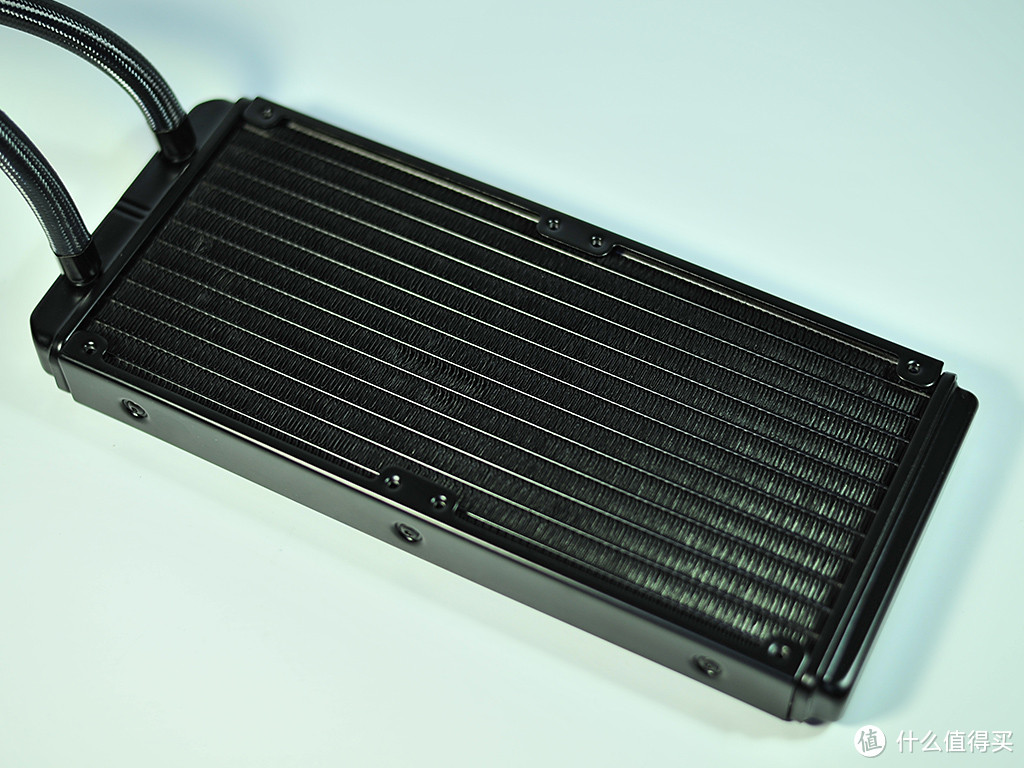

冷排尺寸为275x120x27mm，铝排，12条水流道。

风扇是两个SF系列的绿光风扇，转速为800-1600rpm，采用了HB液压轴承，4pin控温供电。

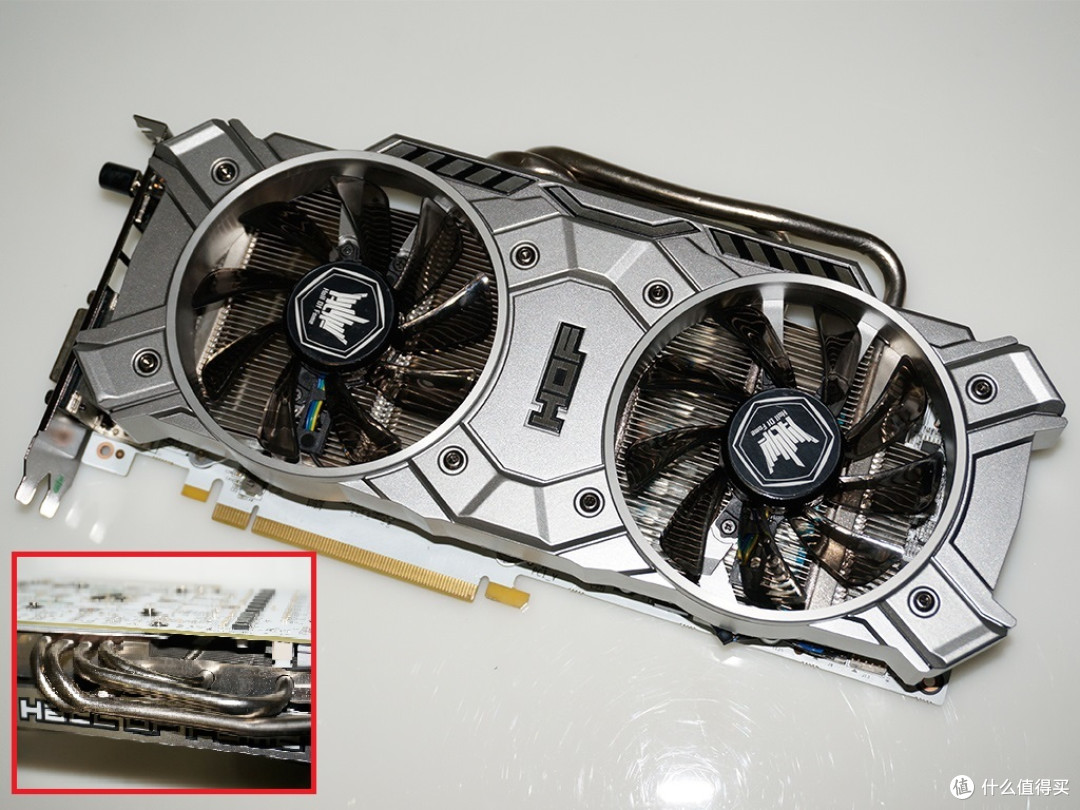

显卡是影驰名人堂780，原装散热使用了4根热管，不过满载温度还是能到70多度，还是希望能降降温。

ICEKIMO 240的附件有12颗的显存散热片，并有送一小管导热胶水用于粘贴。

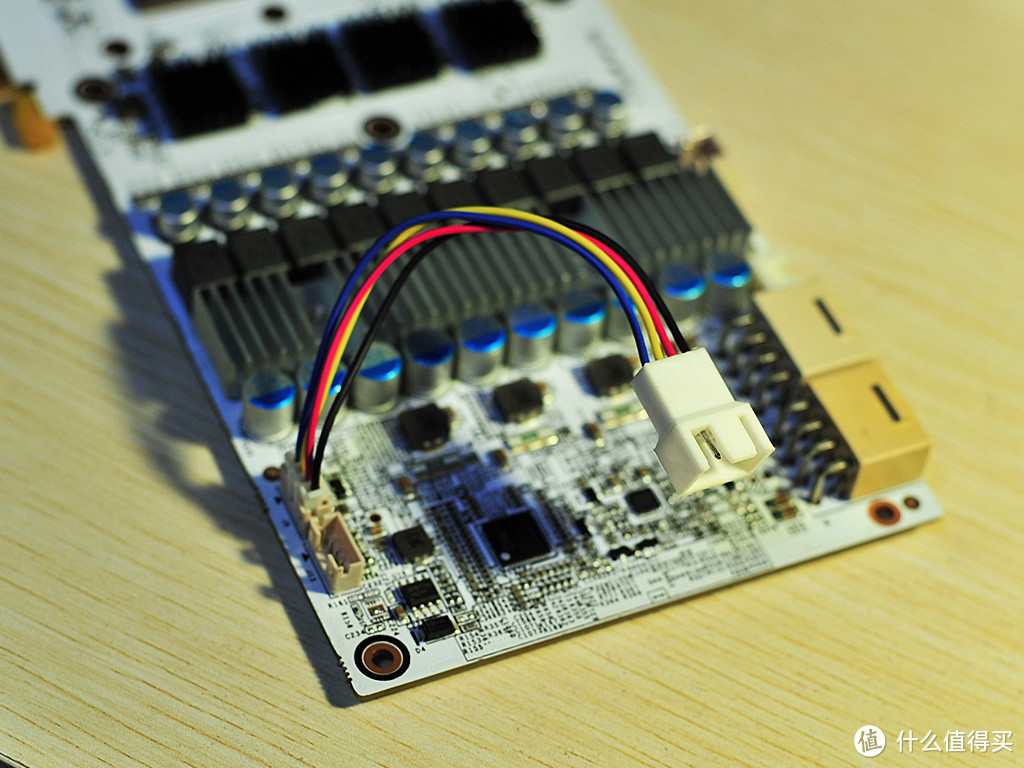

冷排风扇是4pin的，可以控温调速，不过都是常规的4pin接口，而显卡的风扇供电接口是小pin的，并不通用。然而万能的TB有卖转接线，就解决这个问题了。

ICEKIMO 240支持 58.4*58.4mm、53.3*53.3mm、51*61三种孔距的显卡安装，由于附件中没有MOSFET散热片，显卡最好带有供电MOSFET散热片，而且供电部分设置要在核心右方，否则就可能不兼容了。一般市面上主流的GTX 1080、1070、1060和部分的AMD显卡都是兼容的。

合上后在背面装上支架拧好螺丝就可以了。

和显卡合体完成，冷排也装好风扇

由于显卡一体水冷散热的水管比较粗和硬，塞进机箱还是费了点事。

开机成功

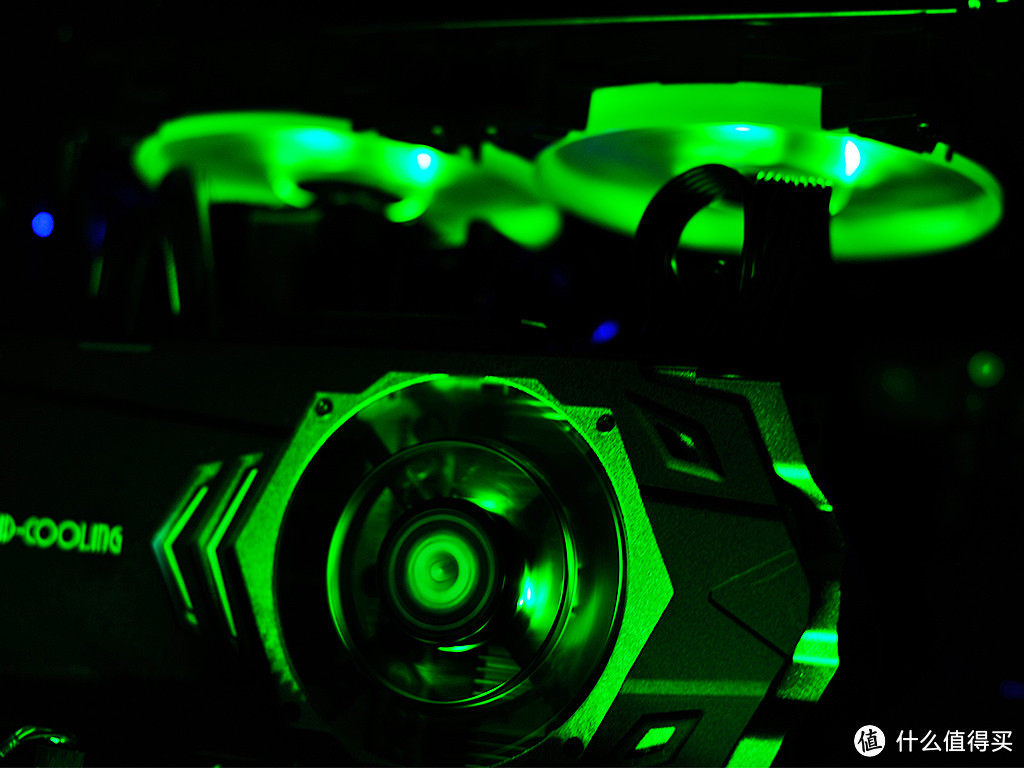

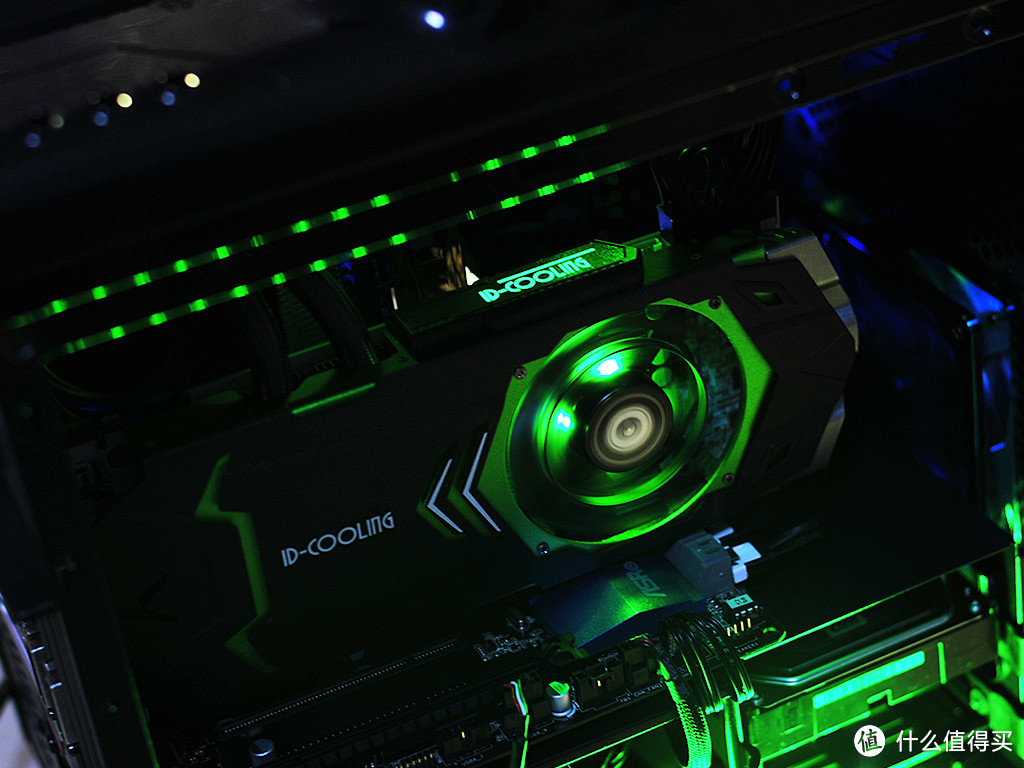

绿油油的光，让我想起这句：冬天已经来了，春天还会远吗？

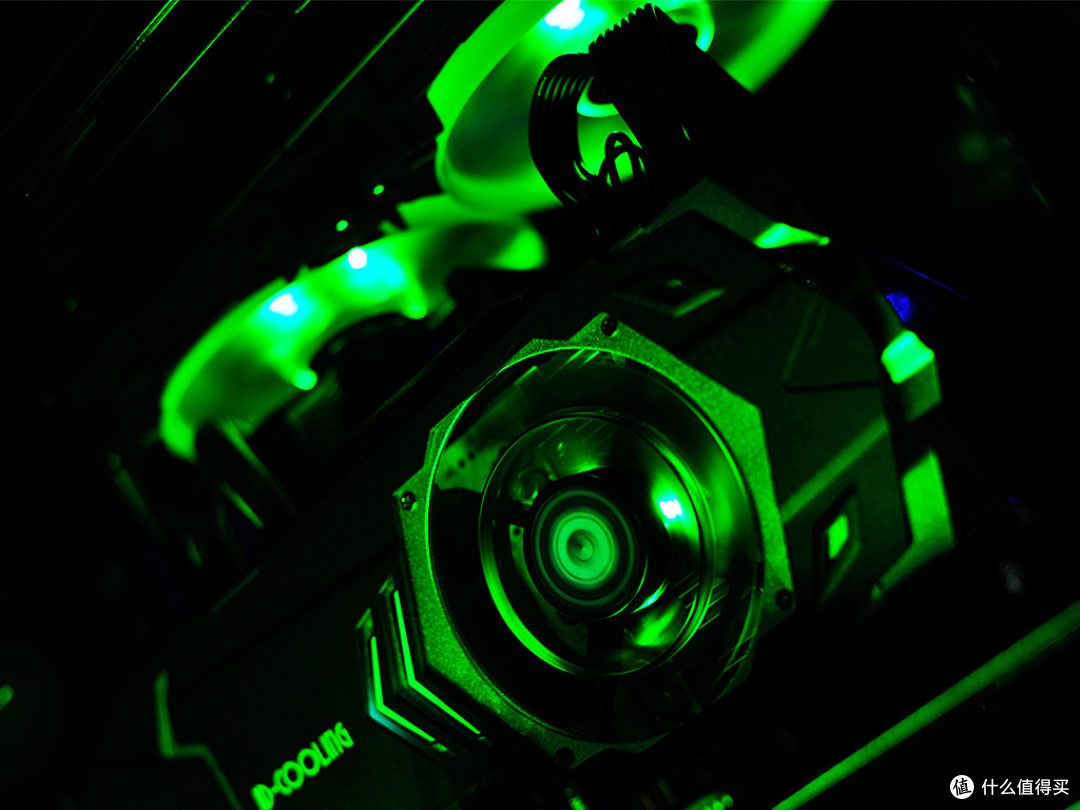

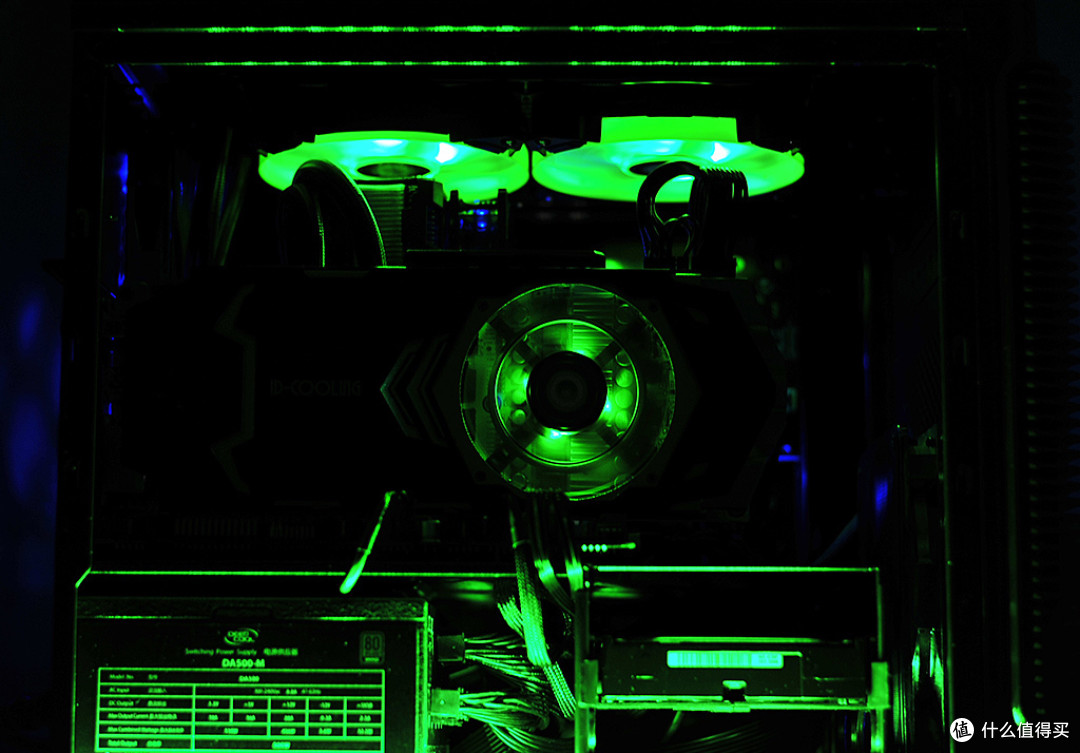

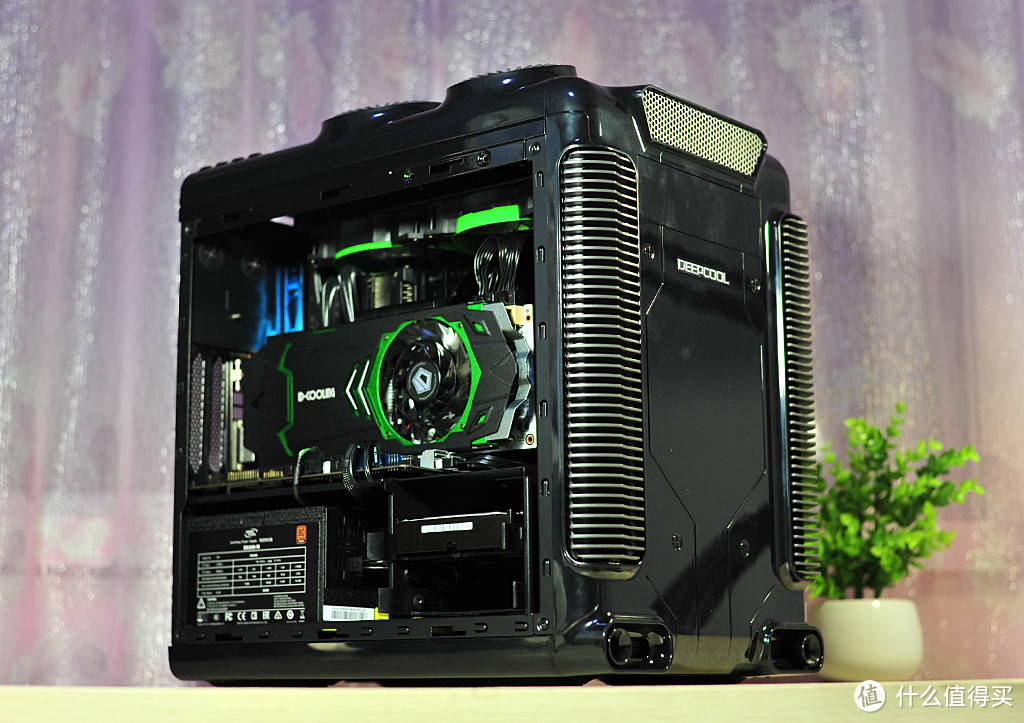

各种光污染走起

=========================

【温度测试】

待机状态：29度还算不错。

3DMARK11

测试中记录的最高频率为1162.7MHz, X分为5226，运行中的最高温度只有为48度。

新3DMark

运行中的最高温度为47度；Extreme分数为4844

从分数上来看比GTX1060 3GB要低些，但是我觉得还可以在坚持个1~2年

FURMARK

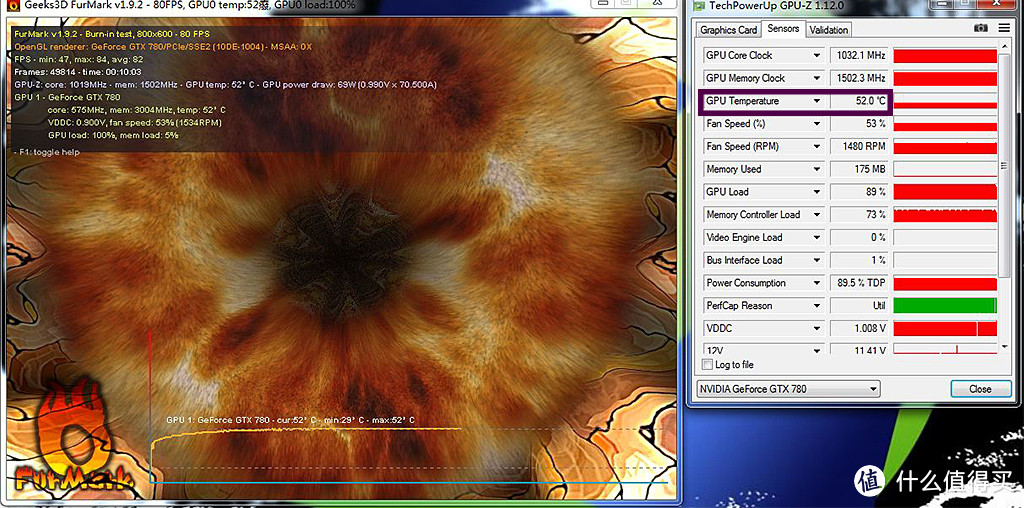

现在使用FURMARK测试，10分钟后温度为52度，温度控制不错，起码比原装散热要低了20多度。应该说已经到达主流级分体水冷的水平，因为分体水冷限于排的规模，一般也就只能分配给显卡一个120冷排；ICEKIMO 240直接提供了240冷排，余量是非常大，可能由于泵的能力相比分体水泵还有差距，最终打成平手吧！

【总结}】

虽然蒸汽城堡这机箱造型比较特殊，有争议，但是作为MATX机箱内部的兼容性还是可以，大型塔式散热器+显卡一体换热器改造，这么折腾，也是完全可以的。DA500-M升级全模版，理线更方便，后期也可以玩定制线，就是价格还有点小贵，如果能稍降一些，无疑会更有性价比。

要压住4790k的拷机，确实是个难题，单风扇的黄海至尊版5分钟内也过90度了，随即我就关了测试，所以就没截图。但是对于CPU来说可以不必太担心严苛的FPU测试，一般使用中基本不会达到这种程度，如进行CPU拷机测试或者鲁大娘那种温度测试，也就是40-50度，非处女座的人都不要纠结于此了。

水冷对于显卡的降温效果要远高于CPU，但是显卡一体式水冷散热器一直算小众产品，没有CPU一体式水冷散热器那么红火，究其原因大概是：需要拆解显卡，要一定的动手能力；由于显卡供电方案各异，造成散热器的兼容性原因等等。ICEKIMO 240这款产品安装还是比较简易，使用了240冷排，性能也没有问题，颜值与价格上也可以让大众接受，适合200w以上显卡使用，如老卡的改造；旗舰级显卡（纠结温度的人）；还有一直功耗较高的A卡 ，缺点是水管太粗太硬，往机箱里装时可能遇到些小困难。当然现在主流级显卡的功耗都不是很高，风冷一般也能解决问题，这也是显卡用一体式水冷散热器发展的另一个困境

这次散热改造过后，夏天 也不怕了，让高温来的更猛烈些吧 。
