垂直风道，SSUPD 星舰 Xhuttle 装机
2025-02-06 10:31:37
0点赞
3收藏
0评论
前言
此次带来一台垂直风道紧凑型ATX中塔机箱装机，机箱来自SSUPD的Xhuttle。SSUPD Xhuttle是一款垂直风道ATX机箱，太空流线造型，双侧钢化玻璃全景展示，内置RGB灯条，能带来沉浸式未来视觉体验，机箱采用紧凑双仓设计，可垂直或水平翻转摆放，垂直摆放下为垂直风道，散热效率不错，机箱尺寸为417 mm × 237 mm × 508 mm，支持标准ATX和背插式主板，可以打造干净的装机效果，CPU风冷散热器限高170mm，显卡限长370mm，支持多达10个120mm风扇和2个360mm冷排，支持2个3.5寸硬盘或2个2.5寸硬盘，电源限长190mm，可玩性不错。
此次装机硬件平台为R7 9800X3D + X870 + RTX 4070 SUPER，主板搭配了技嘉 X870 AORUS ELITE WIFI7，功能实用，用料扎实，内存搭配使用了金士顿 Fury 野兽 Beast EXPO DDR5 RGB 6000 16GB × 2，显卡选用了索泰 GeForce RTX 4070 SUPER 12GB 天启 OC，颜值在线，固态硬盘使用了宇瞻 AS2280Q4X 1TB，散热方面选择了一体式水冷方案，选用了九州风神 冰翼360，冷头采用全新LCD段码屏，支持显示温度、频率及功耗等核心参数，电源选用了九州风神 PQ1200G 黄金统治者，基于ATX3.1方案设计，满足PCIe 5.1标准，采用日系主电容、FDB轴承，配备压纹模组线，带有10年质保。
配置清单：
处理器：AMD 锐龙 7 9800X3D
主板：技嘉 X870 AORUS ELITE WIFI7
内存：金士顿 Fury 野兽 Beast EXPO DDR5 RGB 6000 16GB × 2
显卡：索泰 GeForce RTX 4070 SUPER 12GB 天启 OC
固态硬盘：宇瞻 AS2280Q4X 1TB
散热器：九州风神 冰翼360 一体式水冷散热器
风扇：九州风神 FL12 × 3
电源：九州风神 PQ1200G 黄金统治者
机箱：SSUPD 星舰 Xhuttle 黑色
整机展示

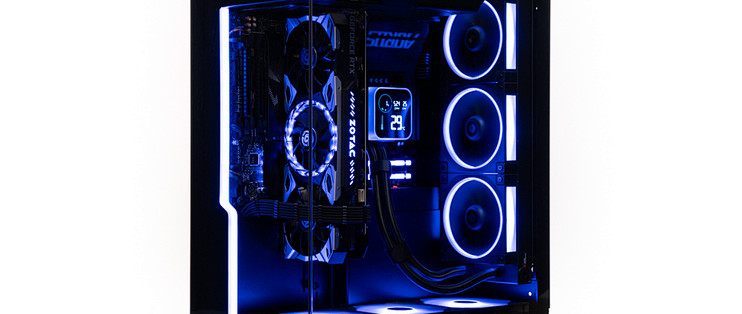

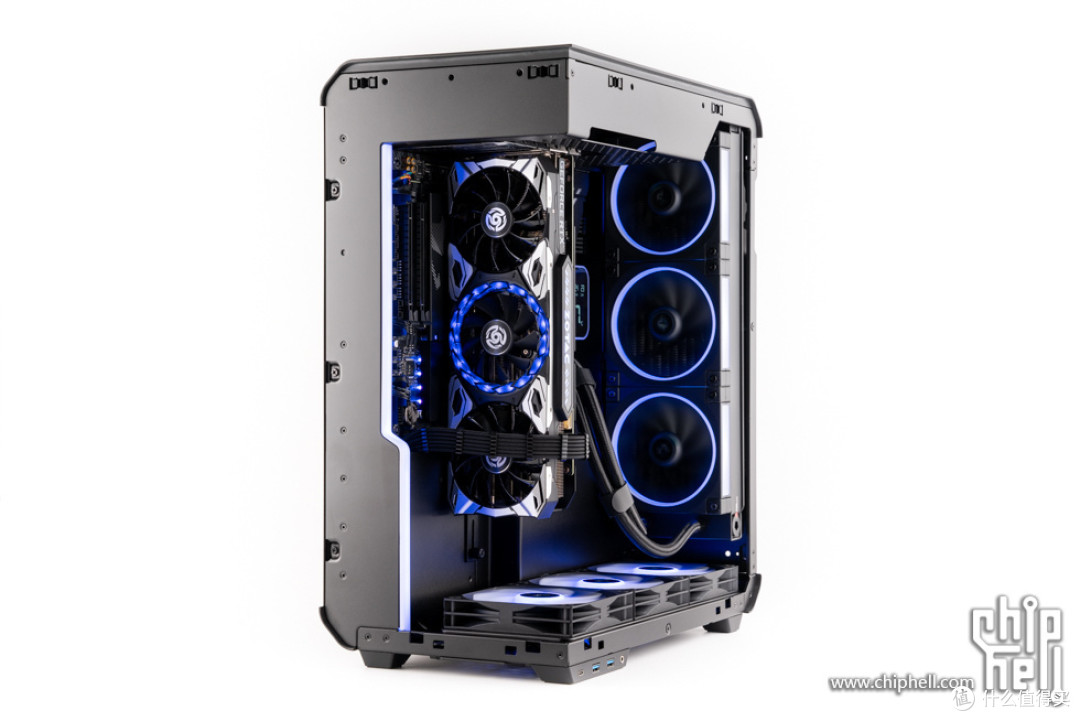

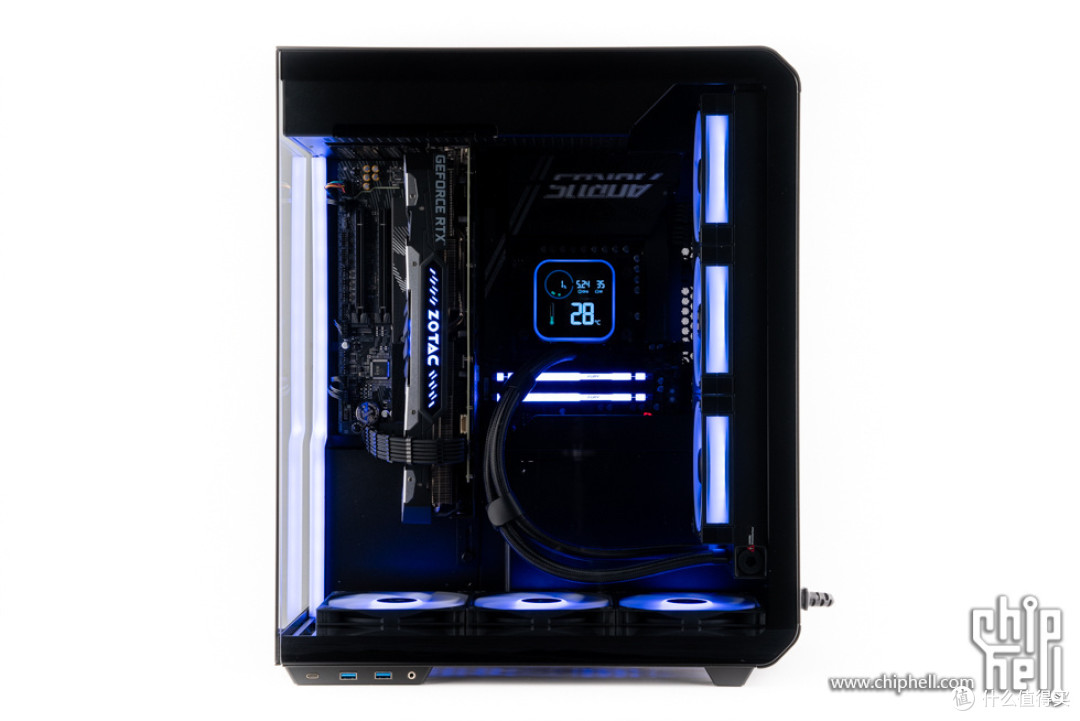

本次装机为默认形态，垂直风道，显卡吊装模式，底部进风，尾部出风，灯效统一成蓝紫色。

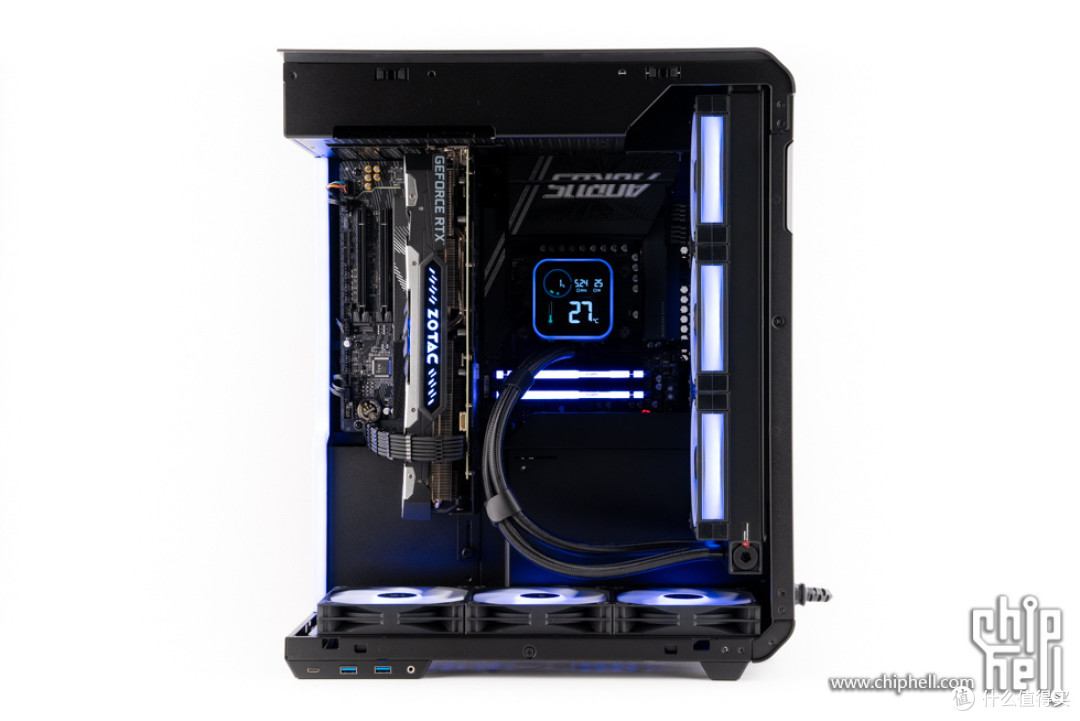

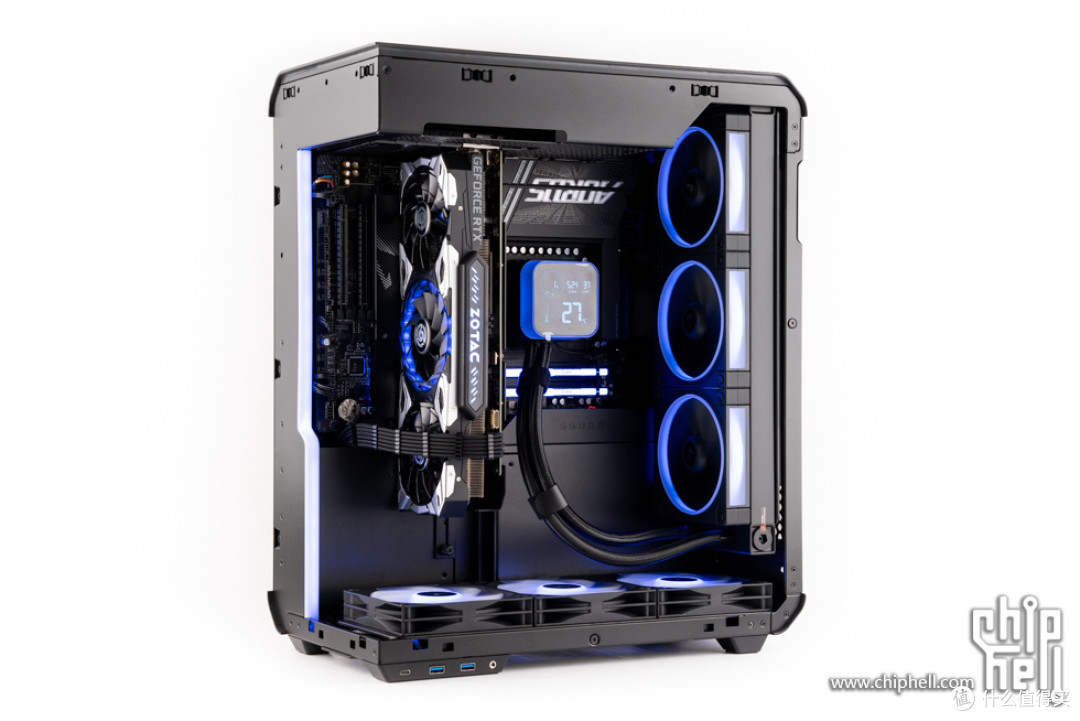

移除玻璃侧板后，机箱内部一览。

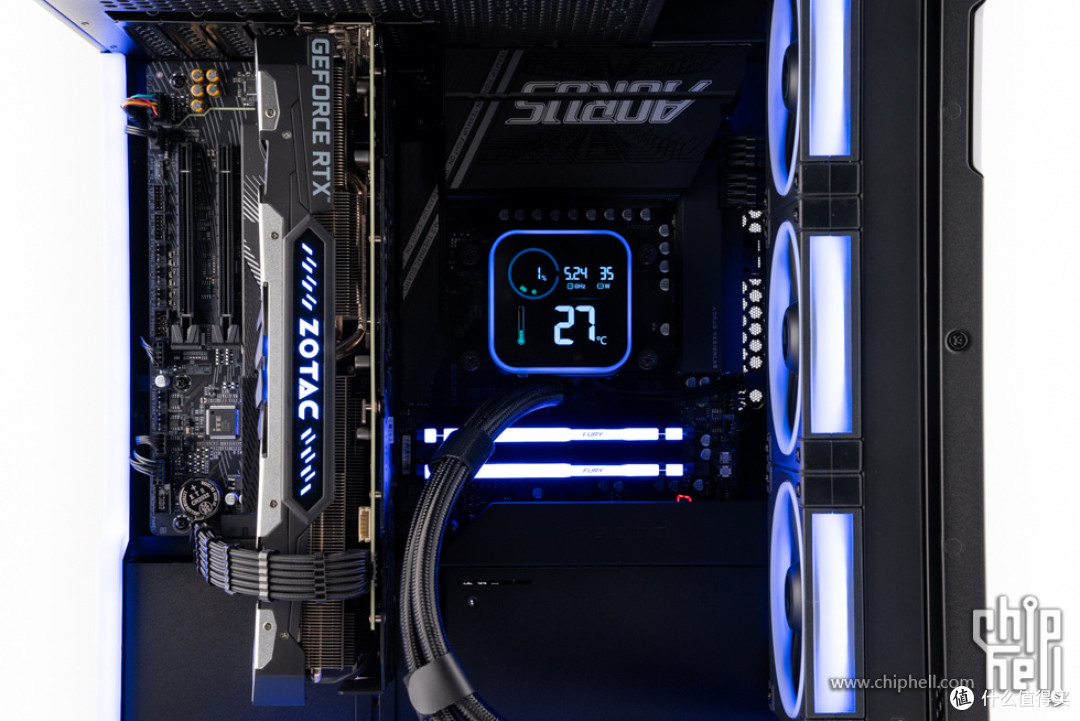

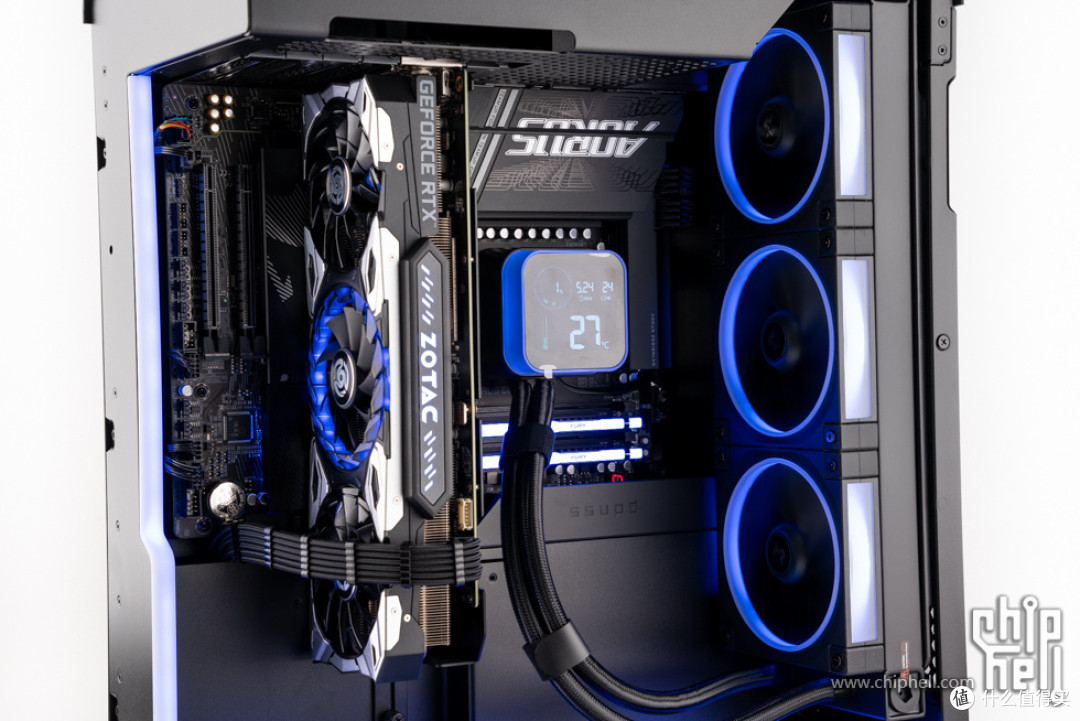

主要硬件部分。
使用了九州风神 冰翼360，冷头带有全新LCD段码屏，支持显示温度、频率及功耗等核心参数。屏显部分采用磁吸设计，可四向旋转调整方向。侧边透窗ARGB光环，支持主流5V ARGB灯光同步，动感光影，美轮美奂。
冰翼360搭载九州风神自主研发第5代高能水泵，全新高效能3相6槽4极马达，水泵转速3400 RPM±10%，解热功耗高达300W，满足高性能用户使用需求。
主板接口保护罩上印有AORUS字样。
内存灯效。
遮线盖板上的SSUPD logo。
显卡部分。

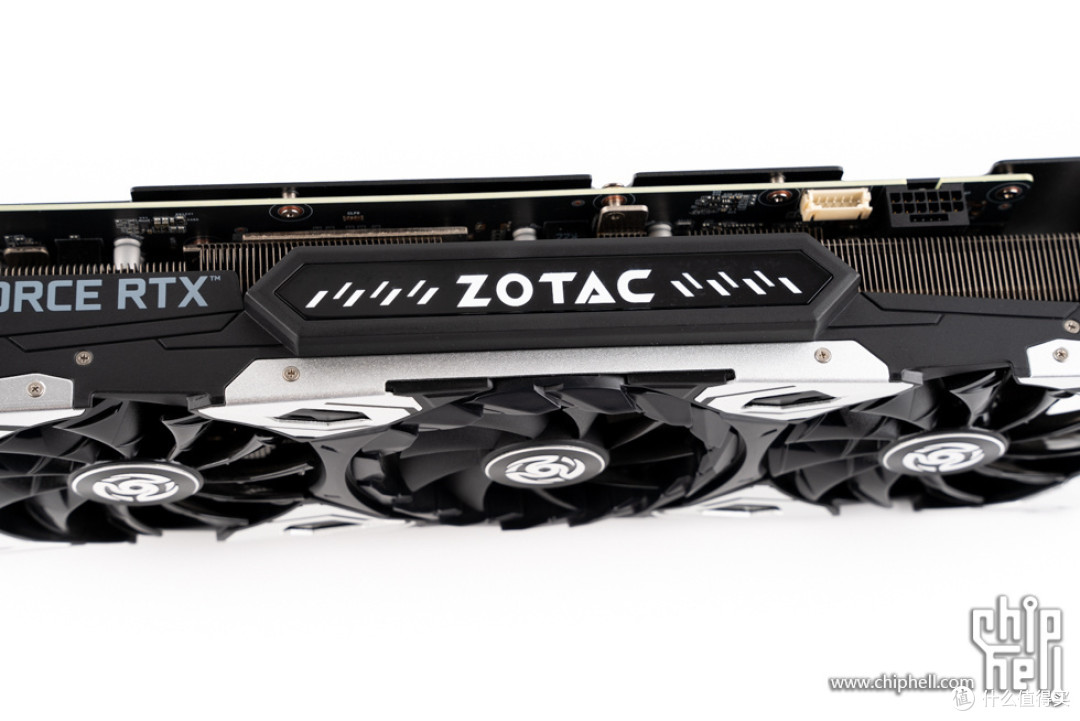

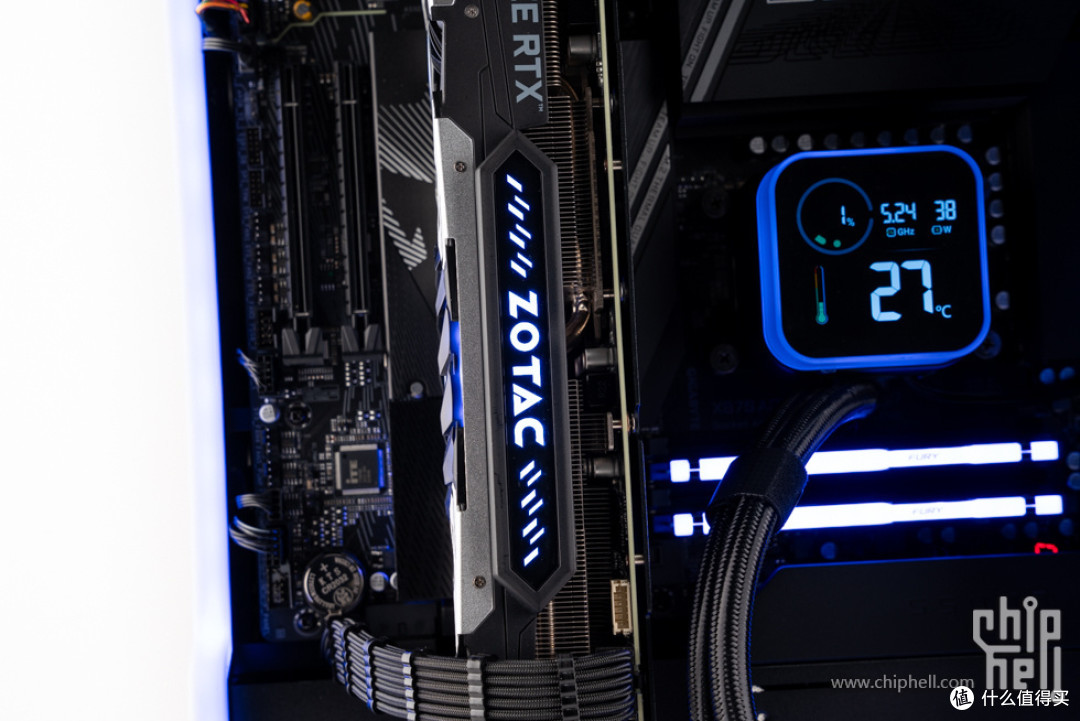

显卡顶部的索泰logo信仰灯。
显卡启世之环灯效。

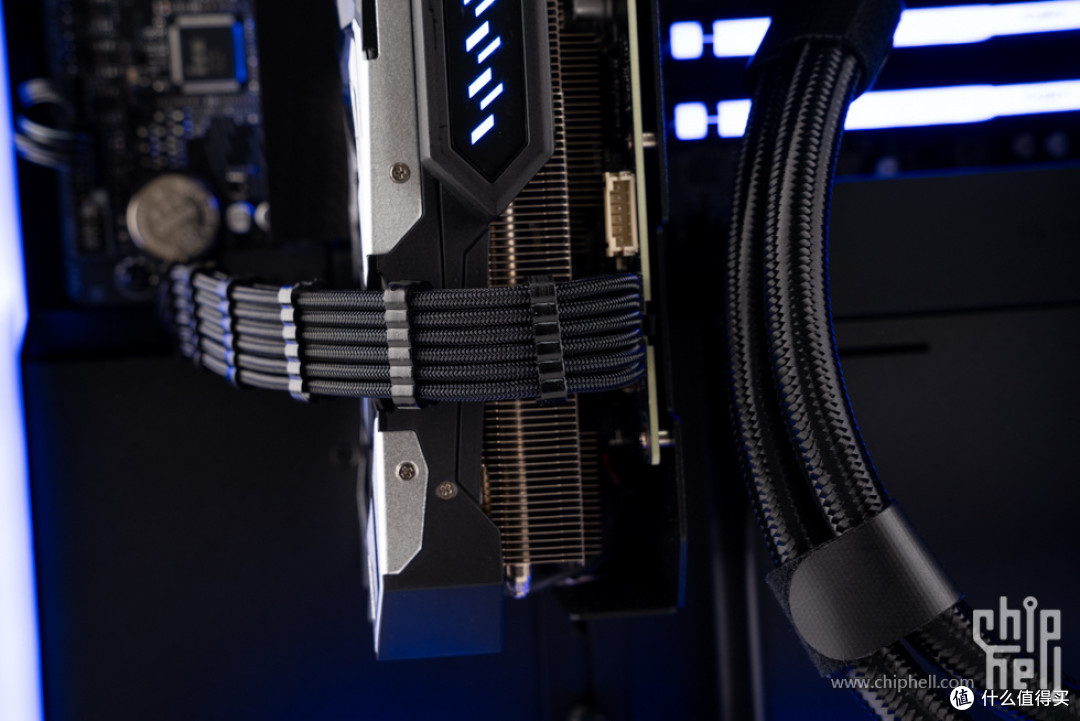

显卡供电线。
显卡下方还有不少空间，可以安装更长的显卡。
360冷排安装在机箱尾部。
九州风神 FL12 灯效。

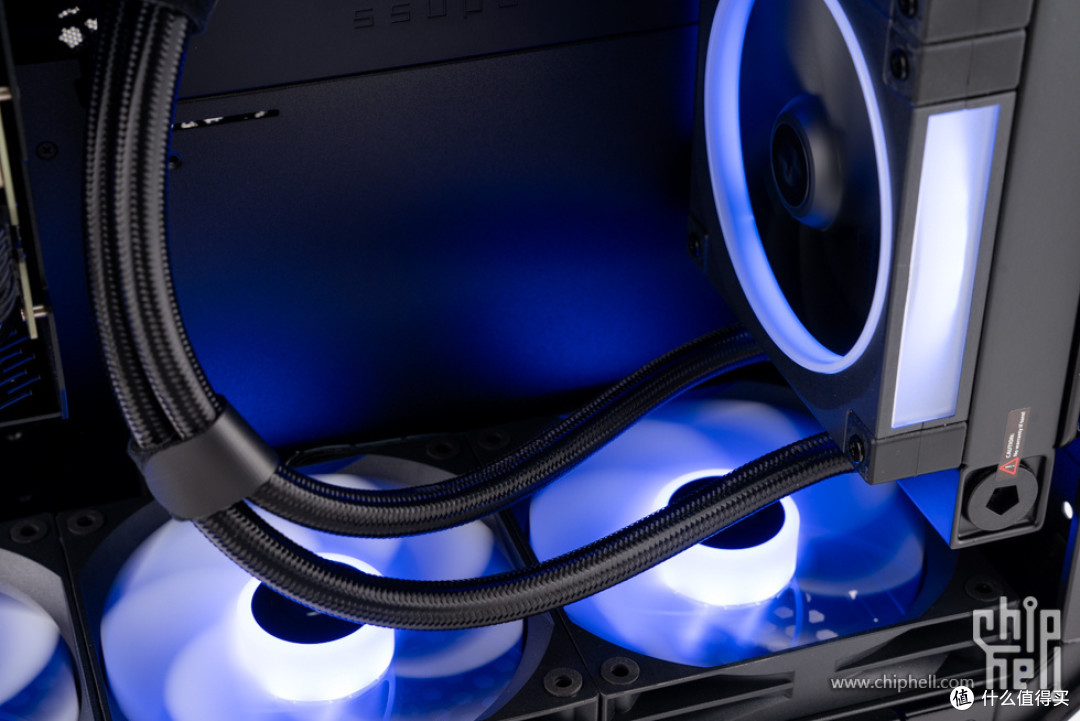

水冷管走底部。
机箱底部的3把12cm ARGB 反叶风扇，用于底部进风。
配件展示

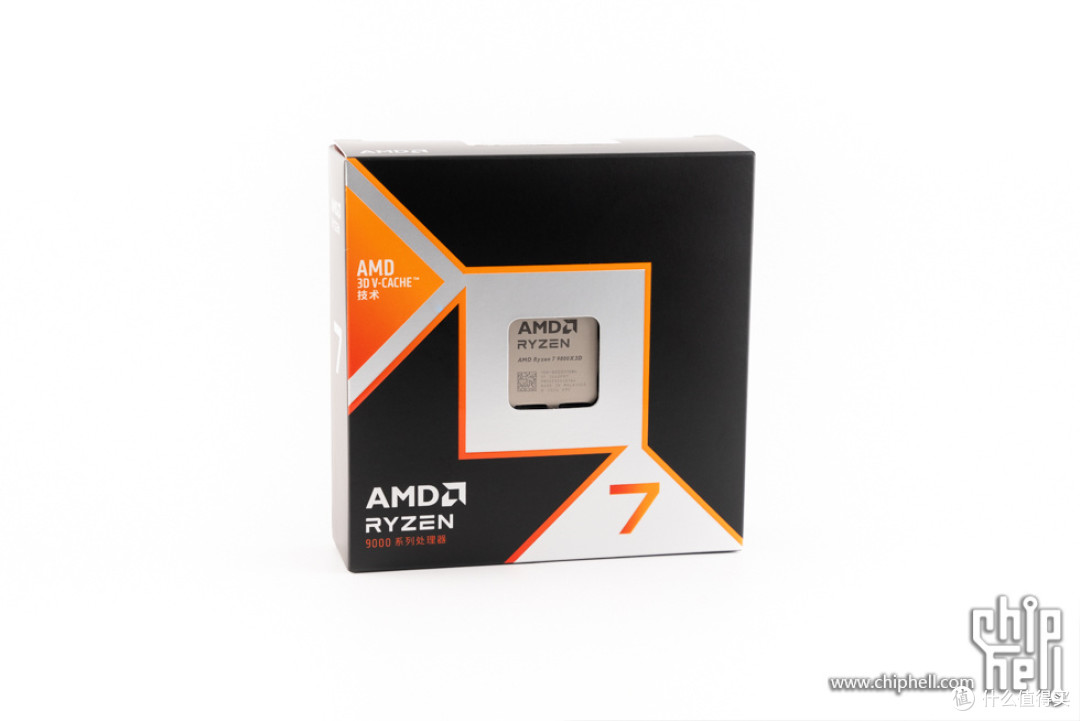

AMD 锐龙 7 9800X3D。

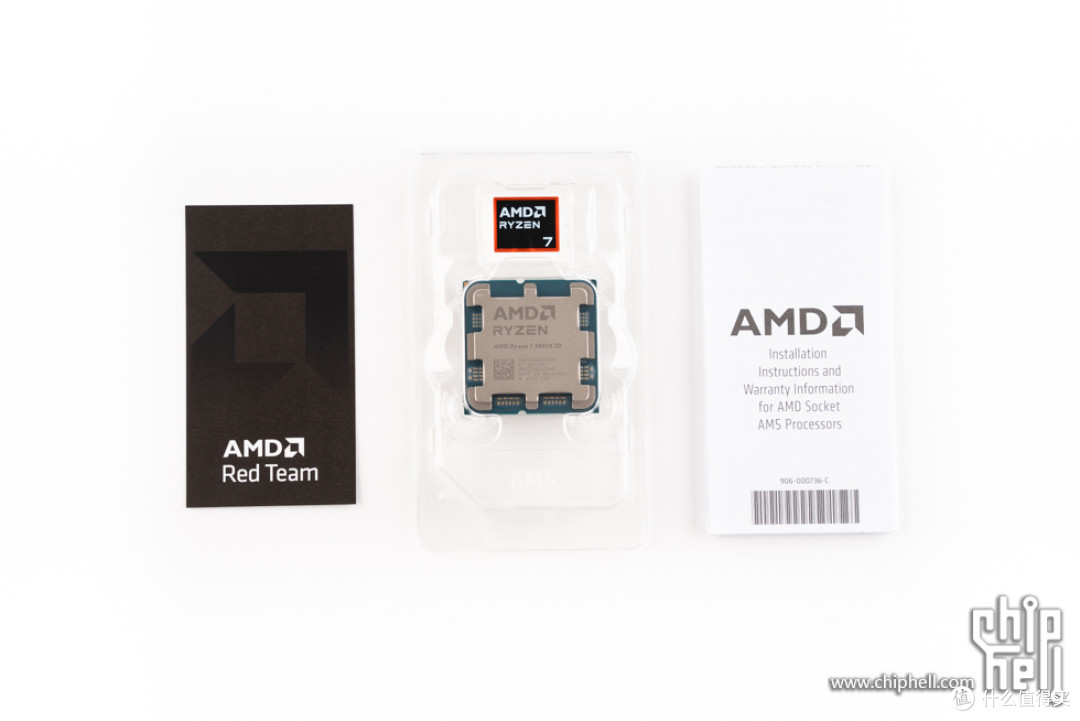

内容物一览，包括社区广告页、经典透明塑料托盘收纳的CPU和贴纸、安装与保修指南。
CPU本体。
技嘉 X870 AORUS ELITE WIFI7 主板，包装正面，左上角为AORUS logo，中间为雕的图案及主板型号，右下角标注了4年质保和AMD X870芯片组。
包装背面，包括主板照片、特性图片和详细的规格说明。

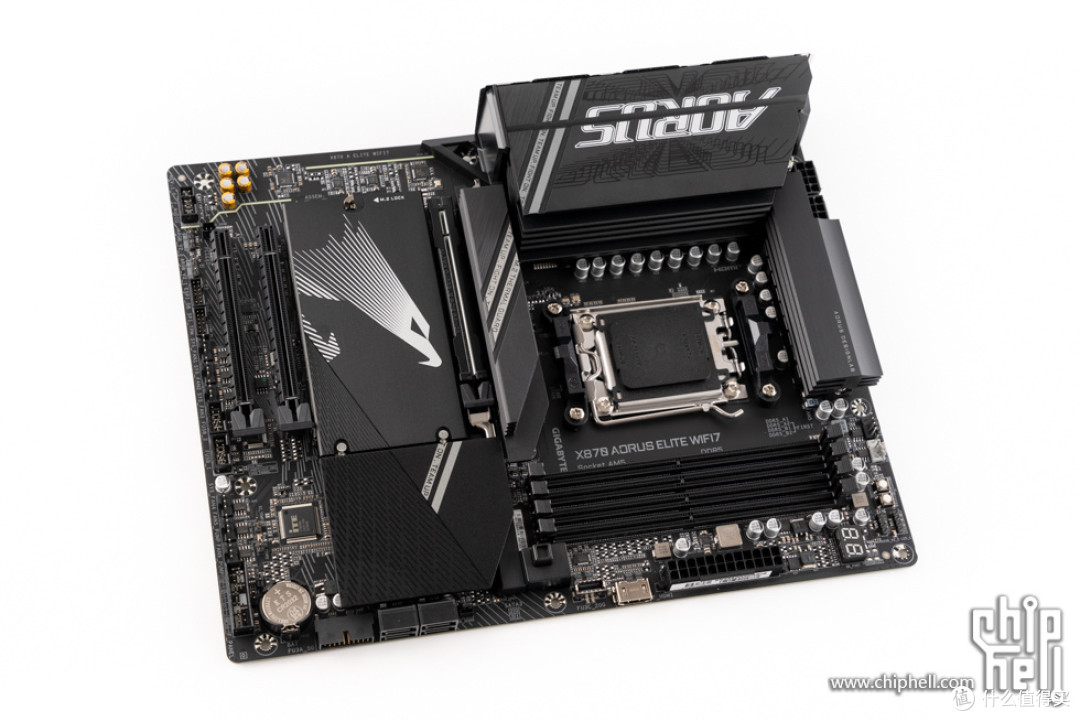

主板正面，采用了全覆盖散热装甲，整体配色为黑色，在散热装甲上印有AORUS字样和雕图案进行点缀。
主板背面，主板采用6层服务器级PCB，2盎司铜，焊点饱满，做工扎实，并印刷有AORUS装饰图案。
一体式I/O+VRM散热装甲，表面为磨砂工艺，印有AORUS字样，质感不错，散热装甲内部带有8mm热管。

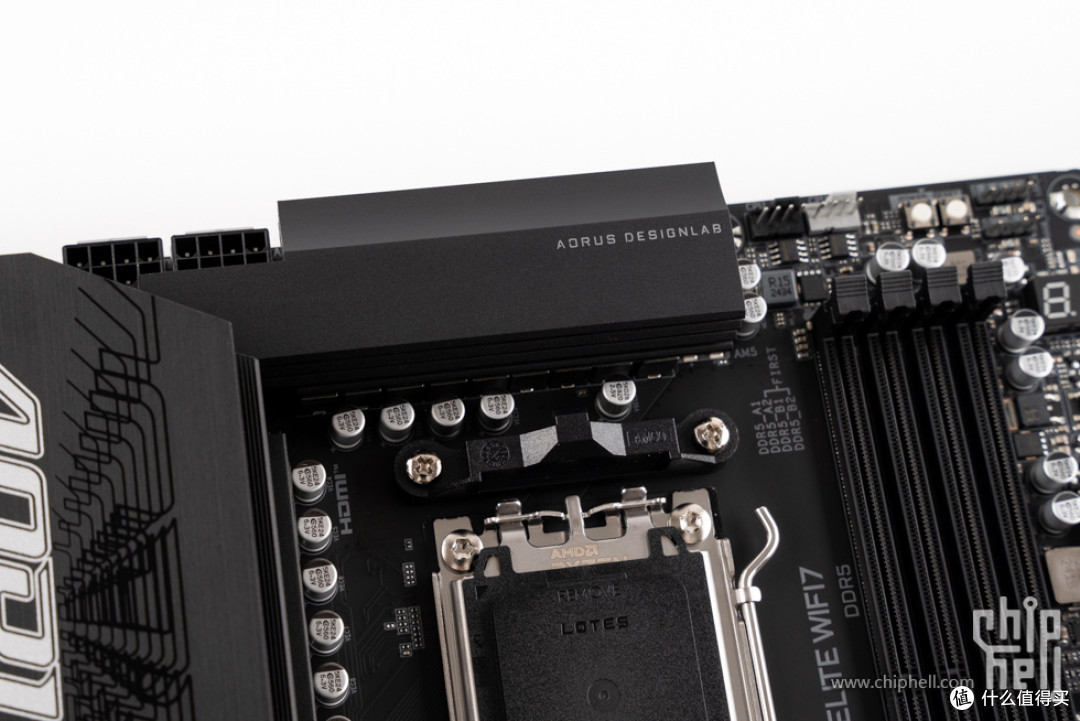

散热装甲上印有AORUS DESIGNLAB 字样。

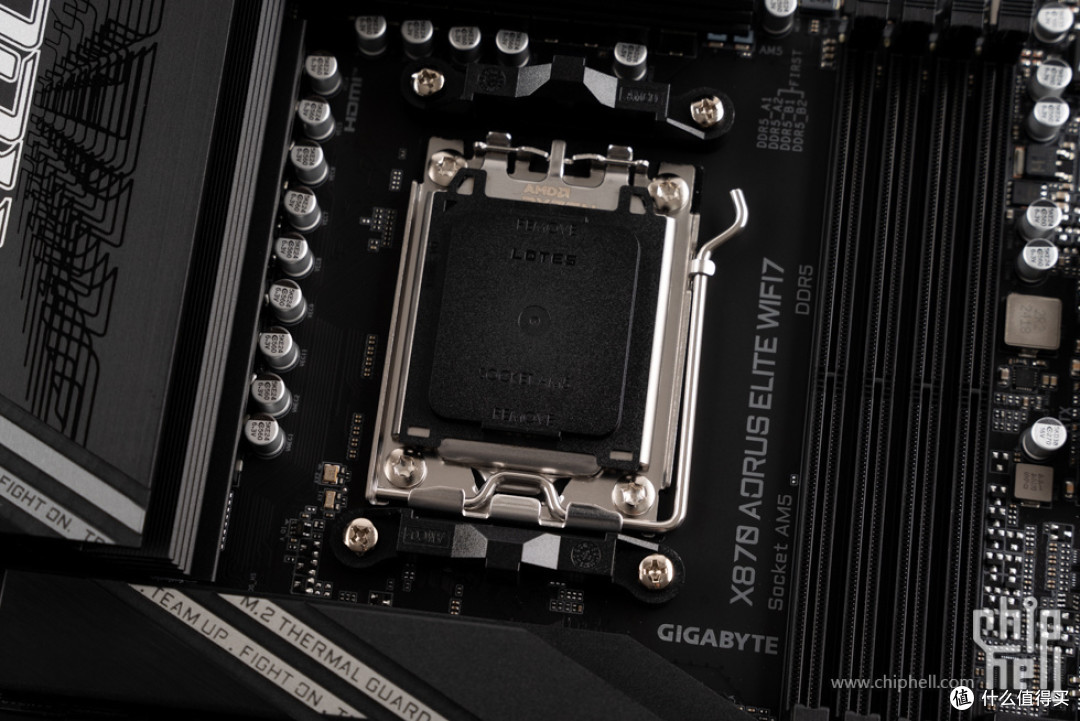

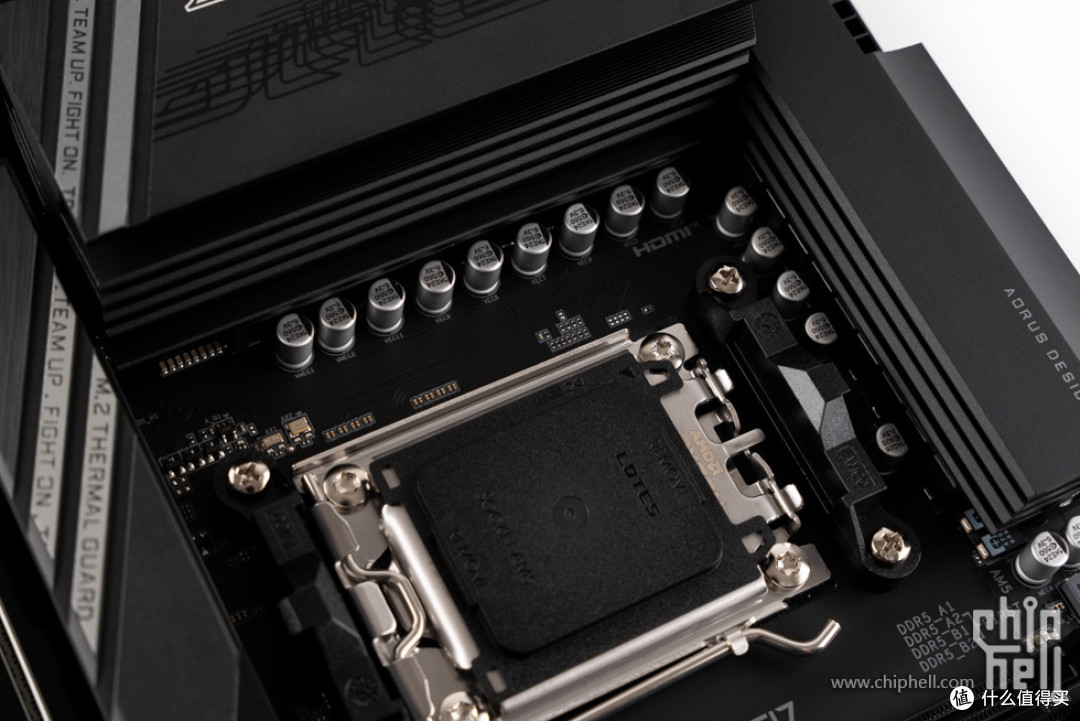

AMD AM5 LGA1718 插座。
针脚非常密集。
供电部分，采用20（16+2+2）相供电设计，DrMOS 60A，轻松驾驭R9 9950X处理器。

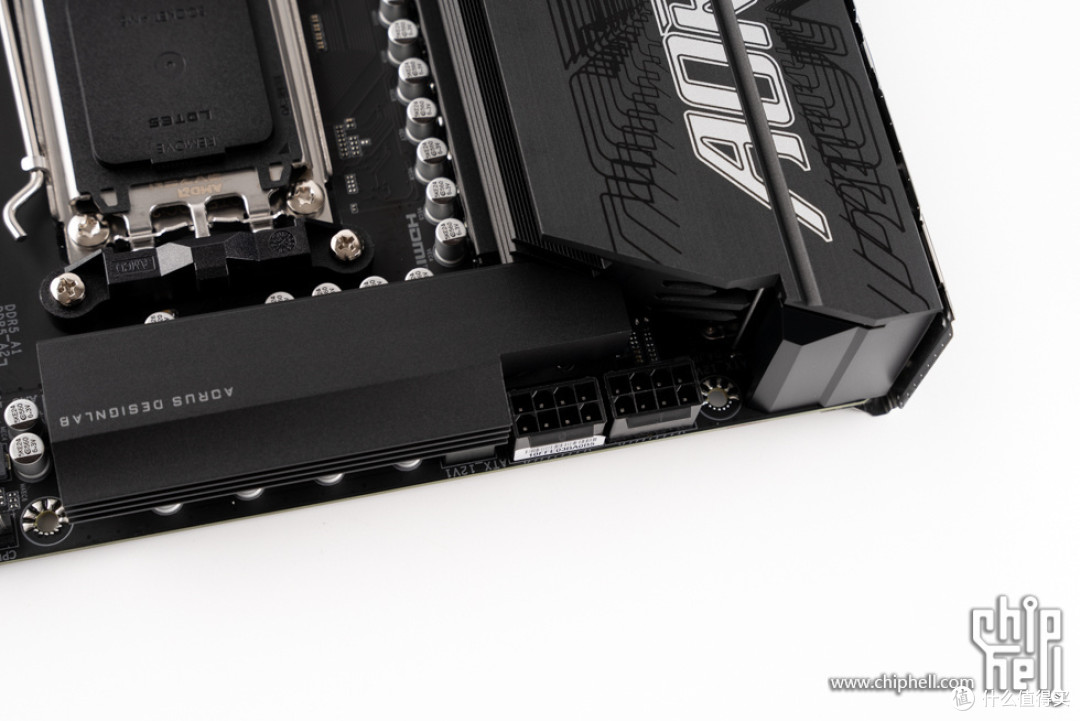

实心8Pin+8Pin CPU供电接口。

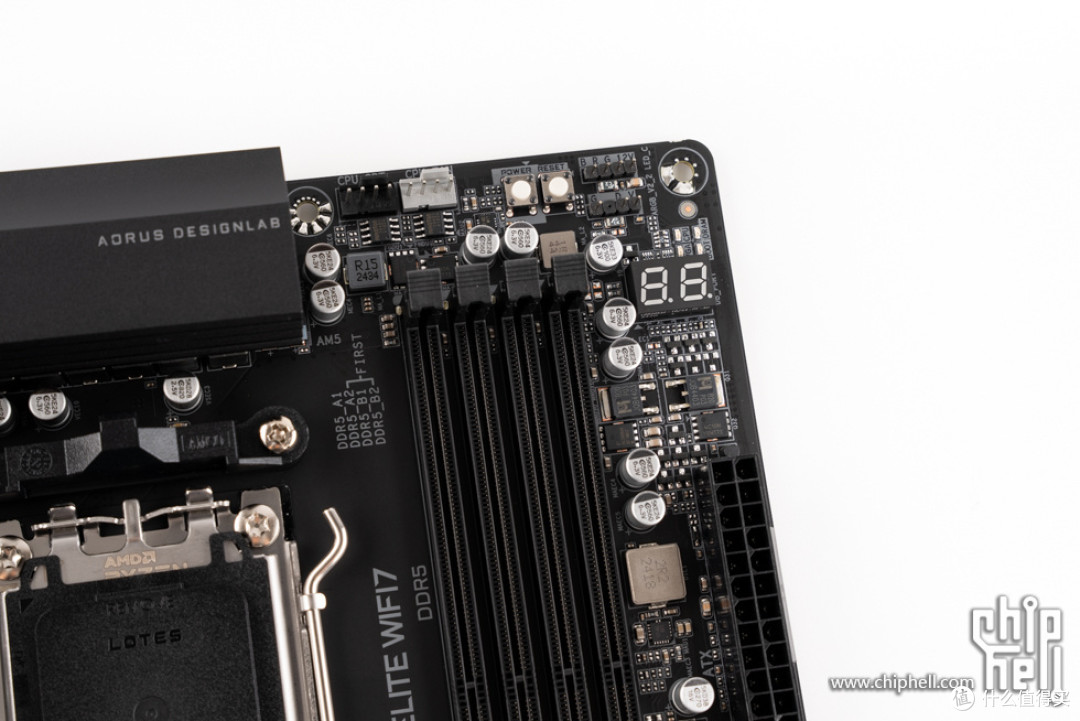

4条DDR4内存插槽，最高支持DDR5 8000+ MT/s（OC），至高256GB 内存容量。主板搭载D5内存黑科技，AI超频法宝，只需一键激活，即可释放DDR5内存的潜力，立即提升游戏和工作效率。
主板24pin供电接口和前置 USB-C 20Gb/s 接口。
主板多功能Debug区，集中式Debug指示灯和控制按钮，能提供方便且有条理的故障诊断。
主板下方区域，M.2插槽位置均覆盖了M.2散热装甲。
主板带有1个PCIe 5.0 x16显卡插槽、3个PCIe 5.0 x4 M.2插槽、1个PCIe 4.0 x4 M.2插槽、1条PCIe 4.0 x4插槽、1条PCIe 3.0 x2插槽。
芯片组散热装甲。
显卡快易拆按钮。

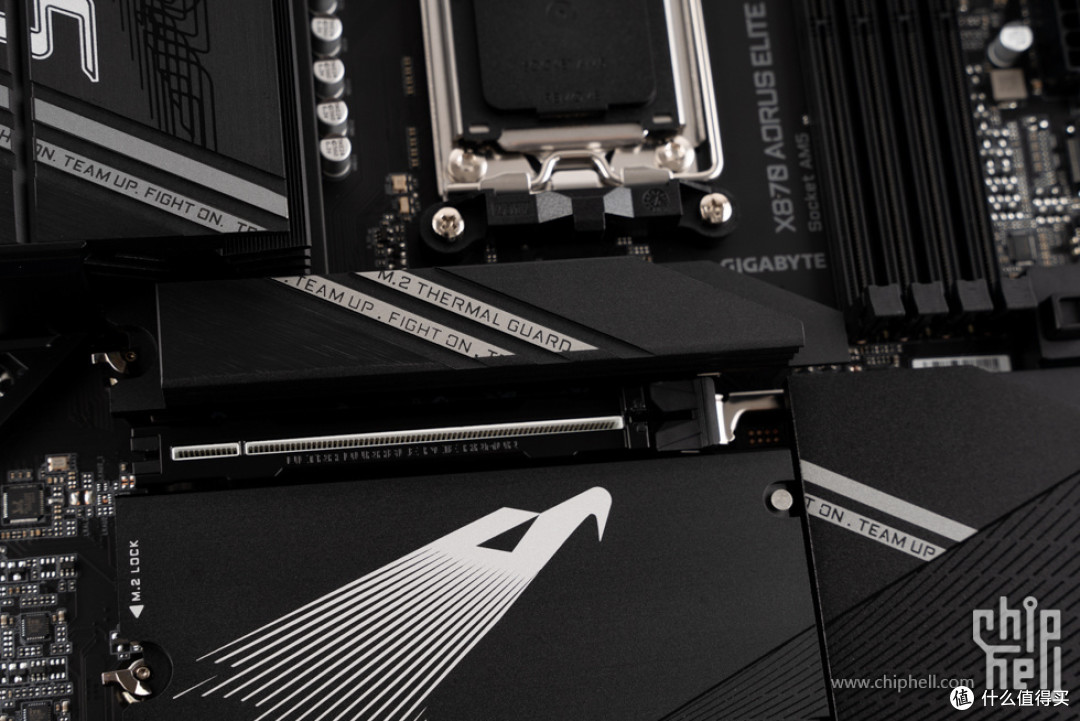

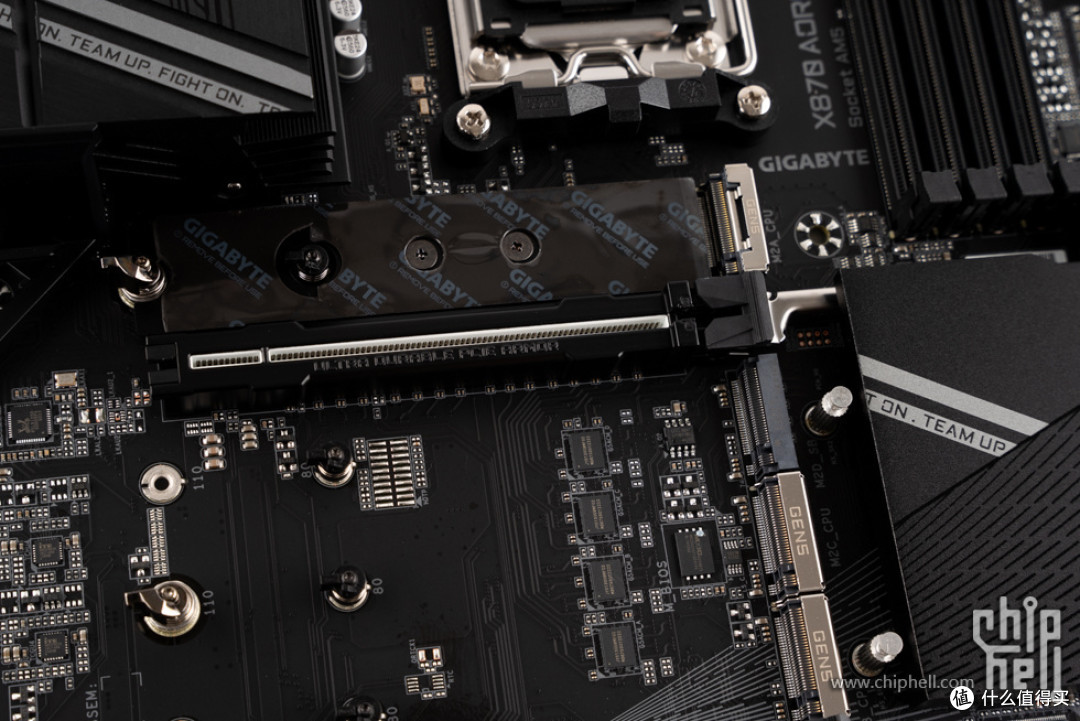

第一条M.2插槽，采用散热装甲快易拆和M.2快易拆，方便快速更换SSD。PCIe 5.0 x16显卡插槽采用了金属包边加固。

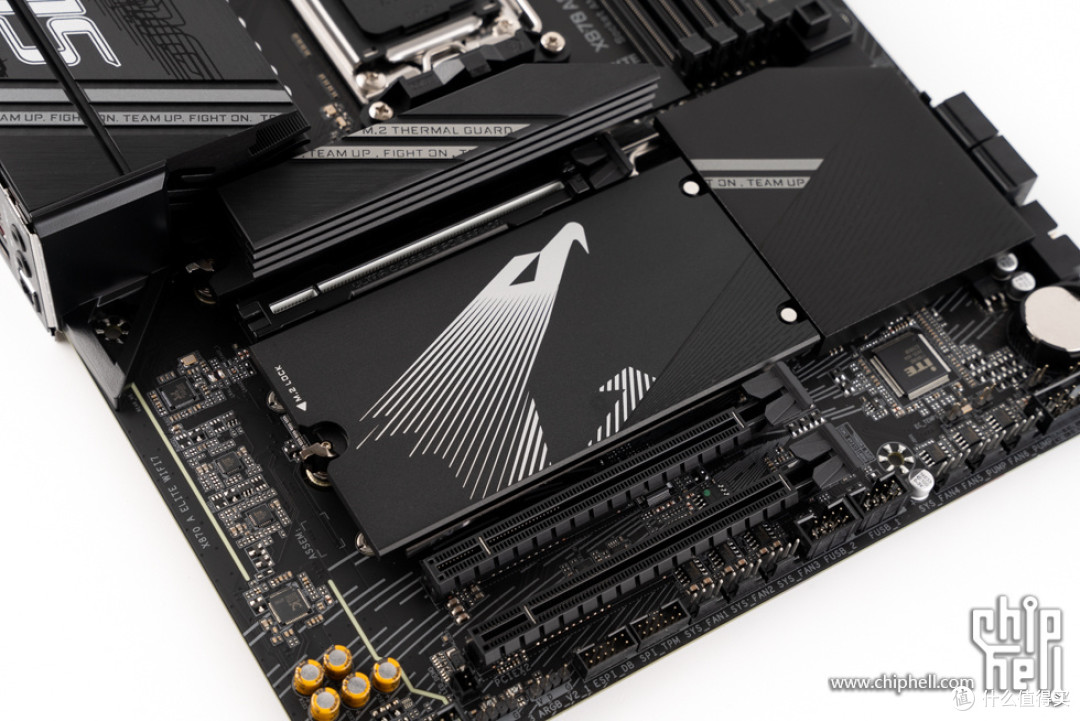

带有雕图案的M.2散热装甲，表面处理极为有质感。

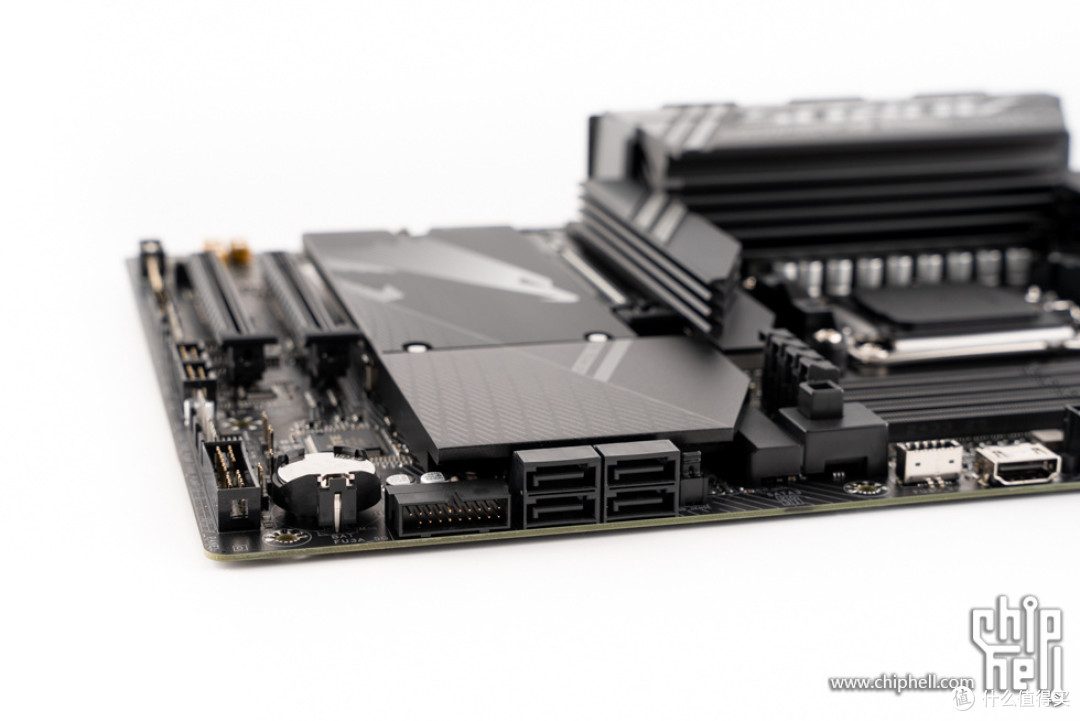

4个横置的SATA 6Gbps接口和USB 3.2 Gen1 19Pin接口。

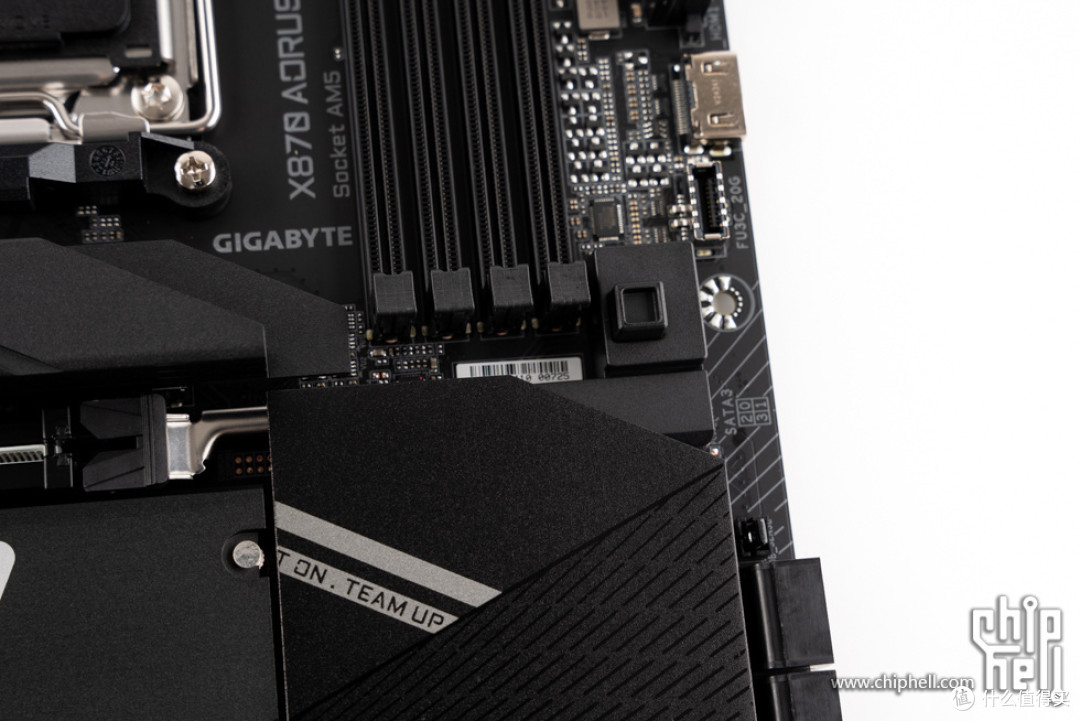

主板上还有一个HDMI副屏接口。
主板下方的跳线区域，BIOS电池位置好评，更换方便。
集成声卡部分，采用Realtek ALC1220 音频芯片和WIMA 高保真电容，支持High Definition Audio，支持7.1声道，并设计有隔离线。
散热装甲快易拆和M.2快易拆，可以轻松拆卸散热装甲。
拆卸掉M.2散热装甲后，内部一览。
拆卸下的M.2散热装甲。

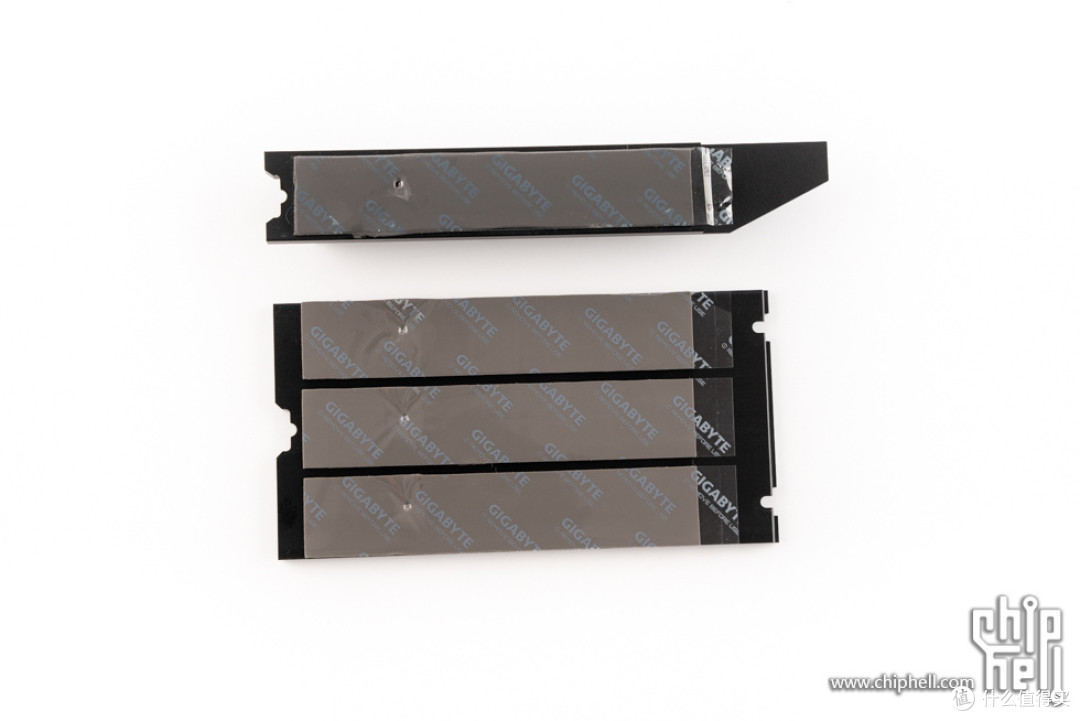

散热装甲背面贴有导热垫。

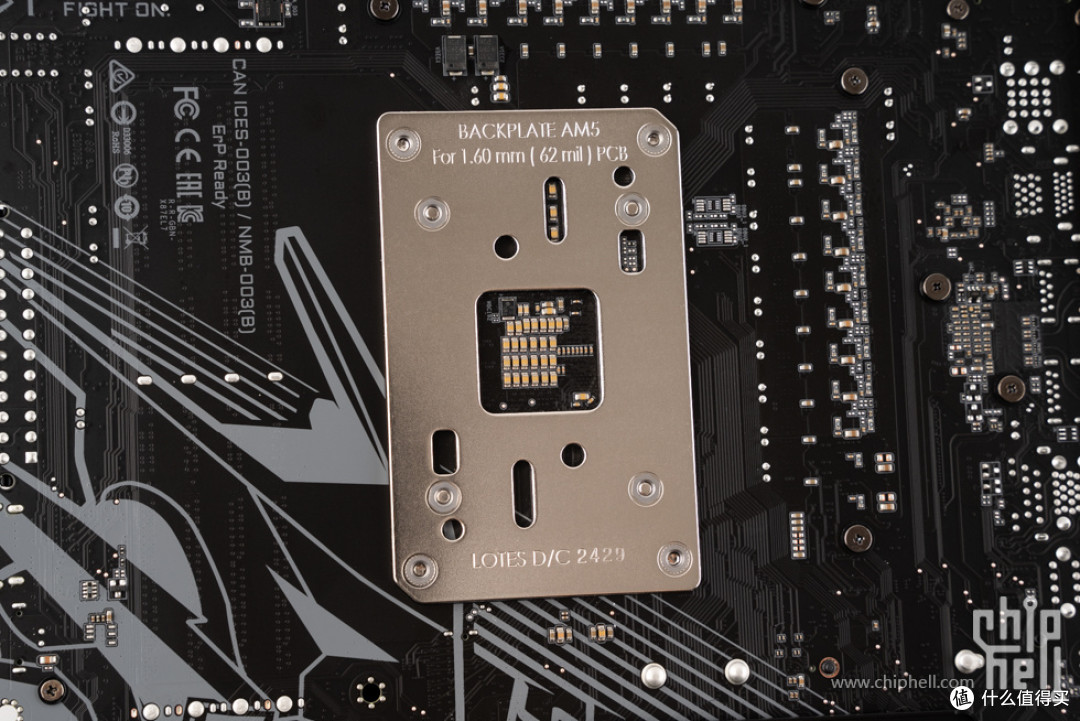

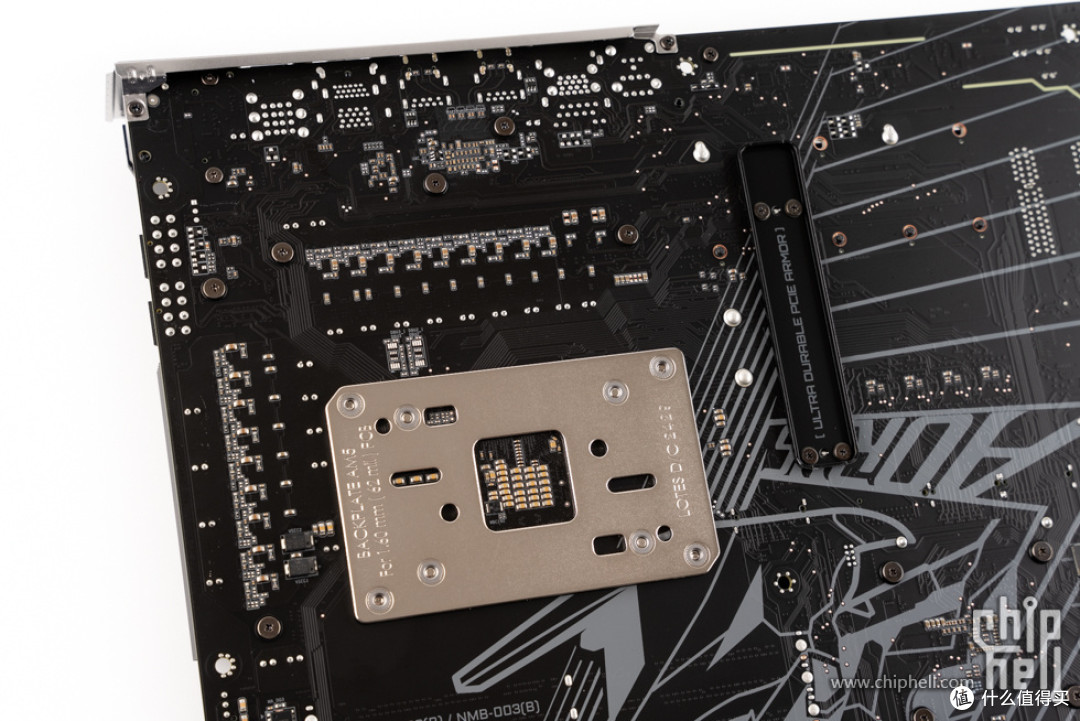

CPU插槽背板。
供电部分背面，布有不少元器件。

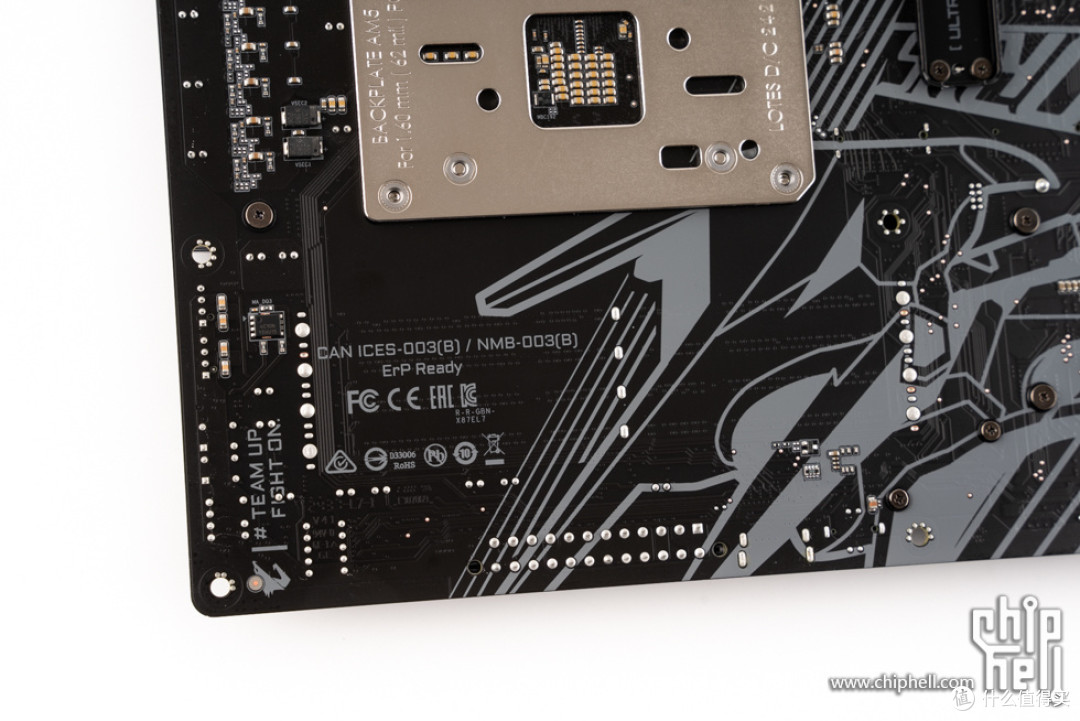

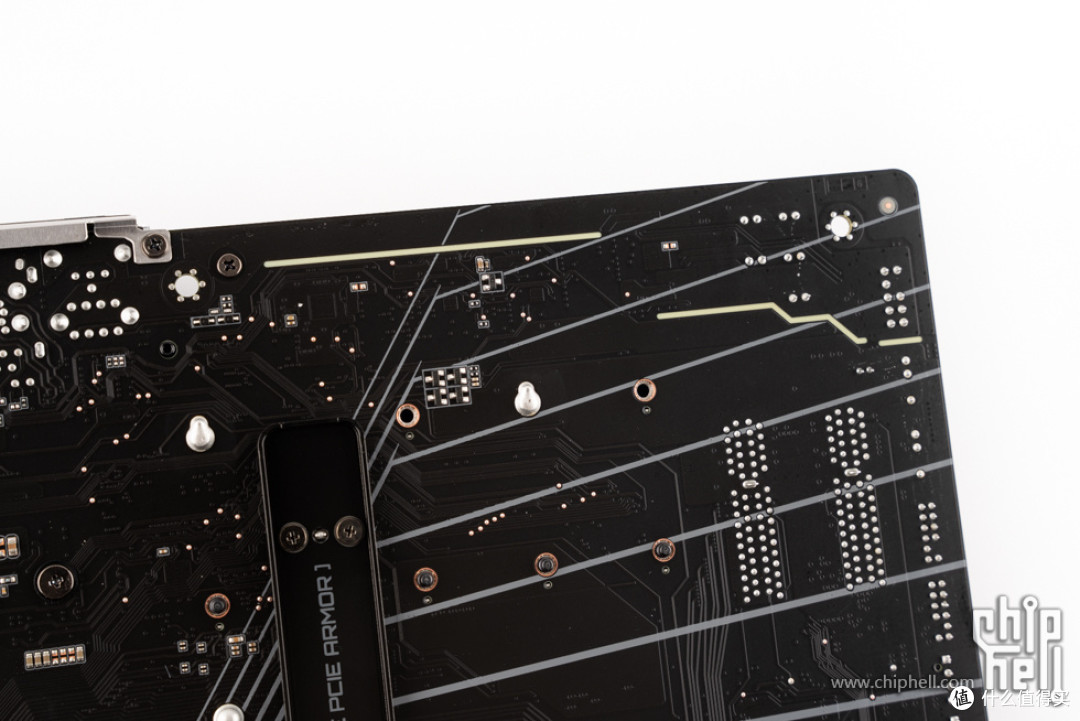

内存插槽背面，PCB上印有各种认证标识。
PCIe插槽背面的PCB。
显卡插槽合金装甲，增强耐用性。
主板背面PCB上的印刷图案。
集成声卡部分的隔离线。
主板后部I/O接口方面，提供1个Q-Flash Plus按钮、2个Wi-Fi 7天线接口(2T2R)、4个USB 2.0接口、4个USB 3.2 Gen 1接口、1个HDMI接口、2个USB4 USB Type-C接口、2个USB 3.2 Gen 2 Type-A接口、1个RJ-45 2.5GbE网线接口、2个音频接口、1个S/PDIF光纤输出插座。
附件部分，包含产品说明书、AORUS logo贴、主板跳线连接器G CONNECTOR、WiFi快拆天线、2条SATA 6Gb/s 数据线。

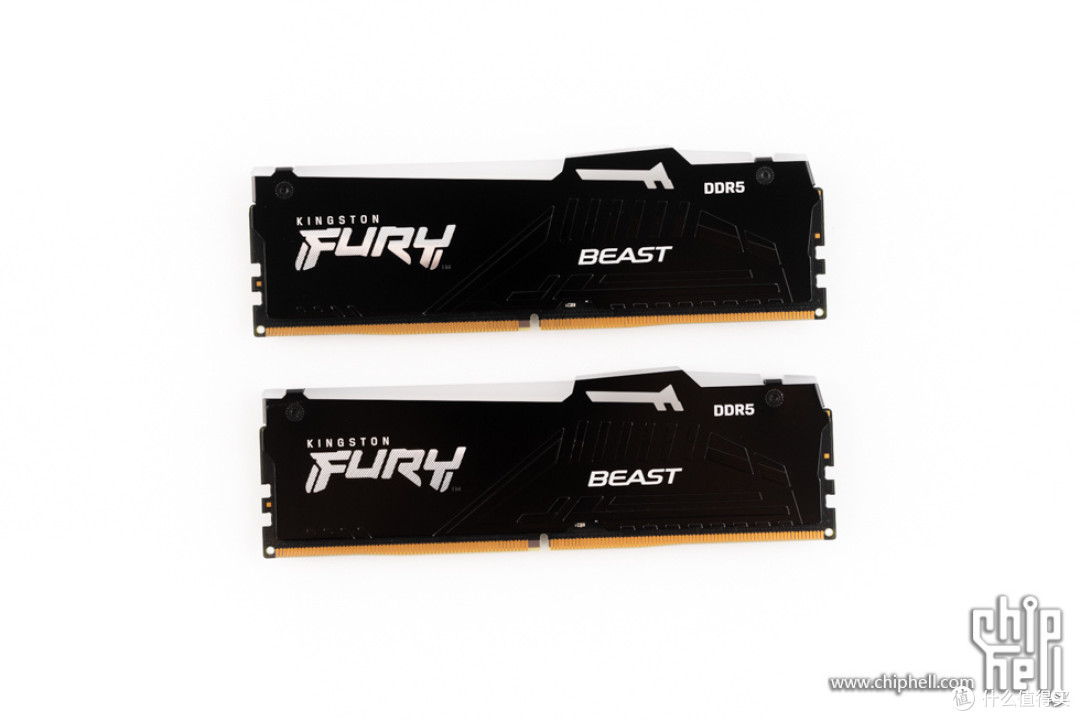

金士顿 Fury 野兽 Beast EXPO DDR5 RGB 6000 16GB × 2 套装。
外观上与XMP版本一致，左侧有Fury字样，右侧标注有Beast野兽，右上角印有DDR5。
背面马甲的整体设计风格与正面一致，右侧贴有铭牌贴纸。
内存顶部的灯带，右侧有FURY字样。

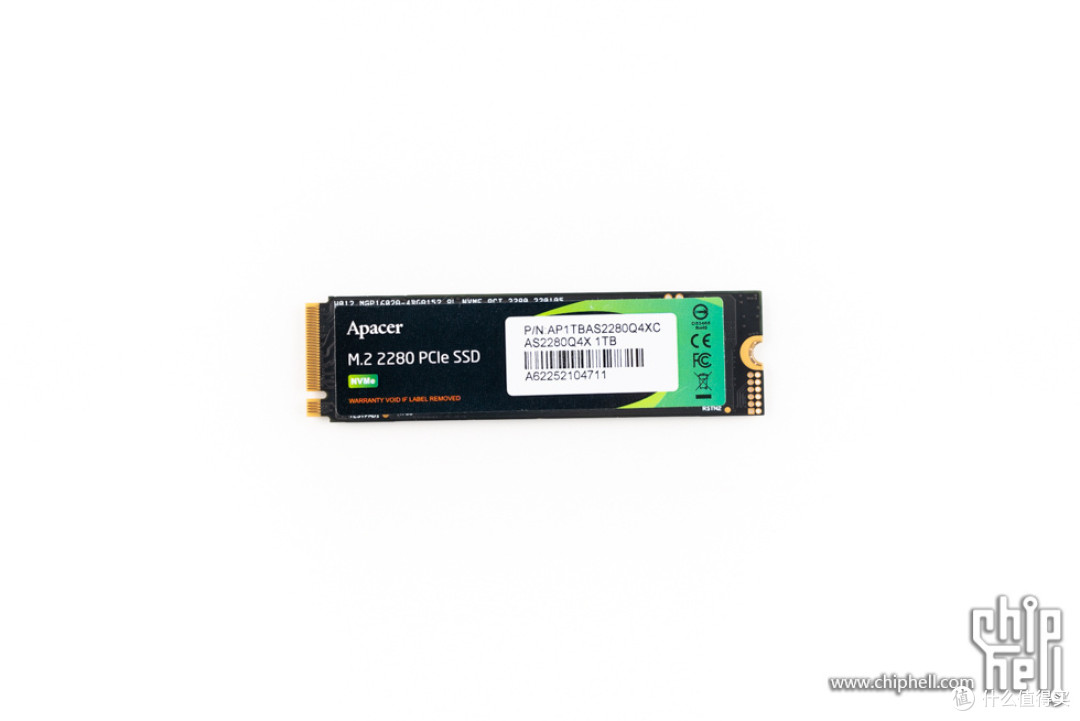

宇瞻 AS2280Q4X 1TB。
安装CPU。

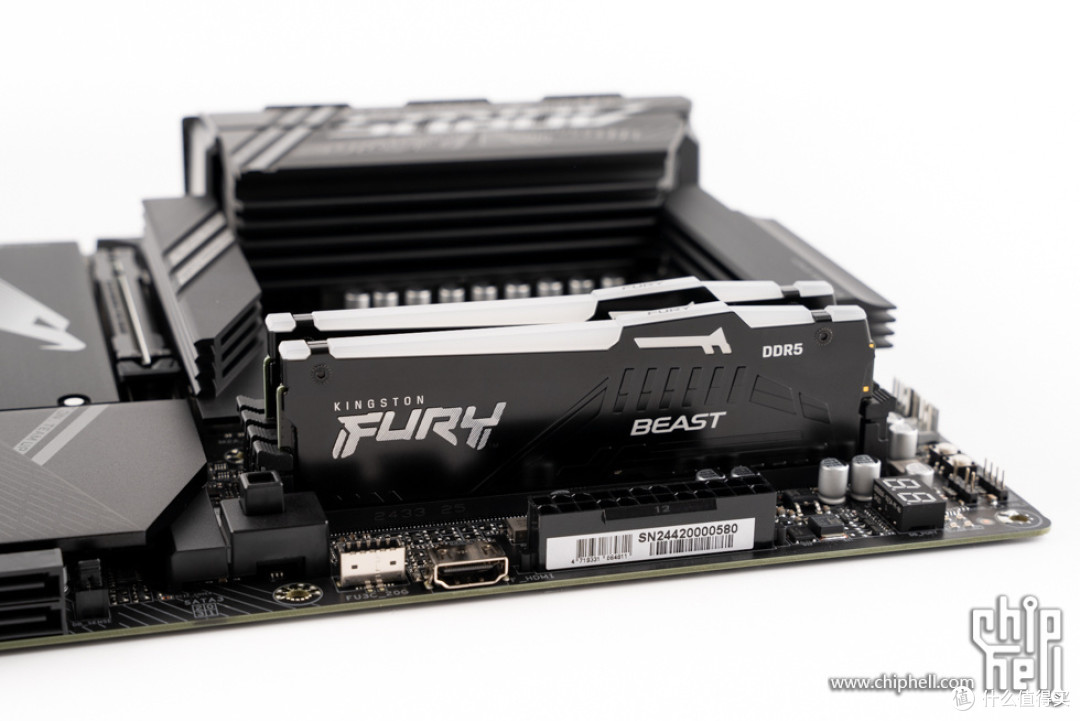

安装内存。
安装SSD。
索泰 GeForce RTX 4070 SUPER 12GB 天启 OC，延续了30系天启的设计元素，采用三风扇配置，散热导流罩表面有各种几何纹路和棱角，搭配银鳞合金装甲，质感极佳。天启采用全新升级的高效冰芯散热系统，搭载盾鳞仿生扇叶、大面积冰镜导热底座、冰脉2.0 热管、全覆盖高密度镀镍鳍片，对流穿透散热设计，能够大大提高显卡散热效能，释放核心全部潜能。显卡整体尺寸为315 × 121 × 60mm，配备S.E.P2.0 供电系统，12+2相高规格供电。
显卡背面采用了金属背板，增加了显卡结构强度，有效保护PCB，提升显卡静电防护能力。背板上的双翼元素源自于天启姬的钧天装甲，下方还印有ZOTAC和GEFORCE RTX字样。
显卡立起来的效果。
中间有索泰的logo灯，带有ARGB灯效。

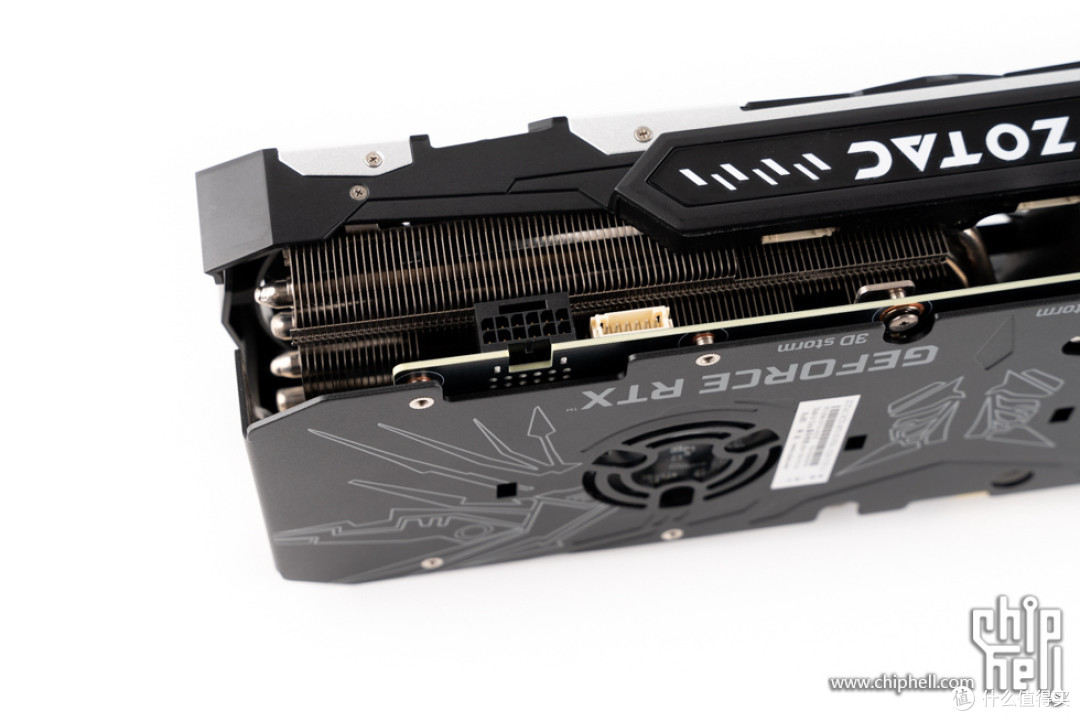

显卡采用16pin 12VHPWR供电接口。
3把盾鳞仿生风扇。中间风扇位外圈在通电后显卡中间风扇的ARGB 灯效会亮起，形如龙鳞的部位就是启世之环。
边缘银鳞合金甲片的设计元素。
背板细节。

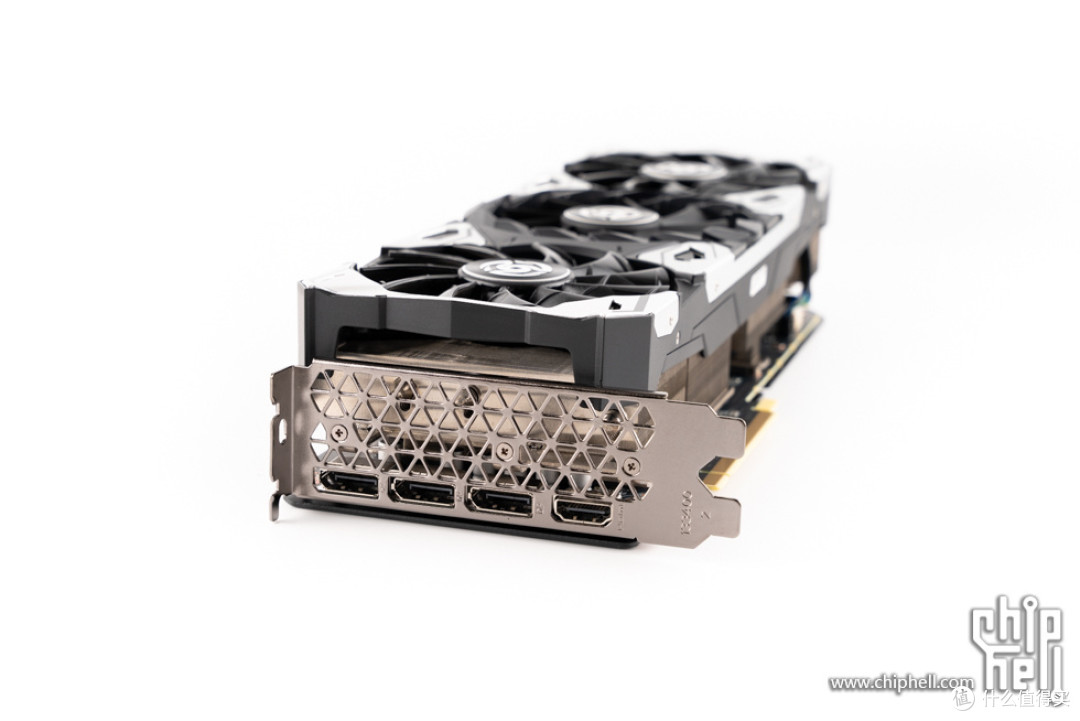

接口部分，3个DP 1.4a和1个HDMI 2.1。
九州风神 冰翼 LQ360 一体式CPU水冷散热器。
全新LCD段码屏，支持显示温度、频率及功耗等核心参数。屏显部分采用磁吸设计，可四向旋转调整方向。侧边透窗ARGB光环，支持主流5V ARGB灯光同步，动感光影，美轮美奂。冰翼360搭载九州风神自主研发第5代高能水泵，全新高效能3相6槽4极马达，水泵转速3400 RPM±10%，解热功耗高达300W，满足高性能用户使用需求。
预涂了硅脂的铜底。
预装了风扇的冷排，风扇为FD12ARGB高性能风扇，内置6颗第二代ARGB灯珠，风扇动态PWM调速600~2400 PRM±10%，最大风量72.04 CFM，最大风压3.48 mmAq，满载运行噪音≤38.71 dB(A)。
动平衡泄压。

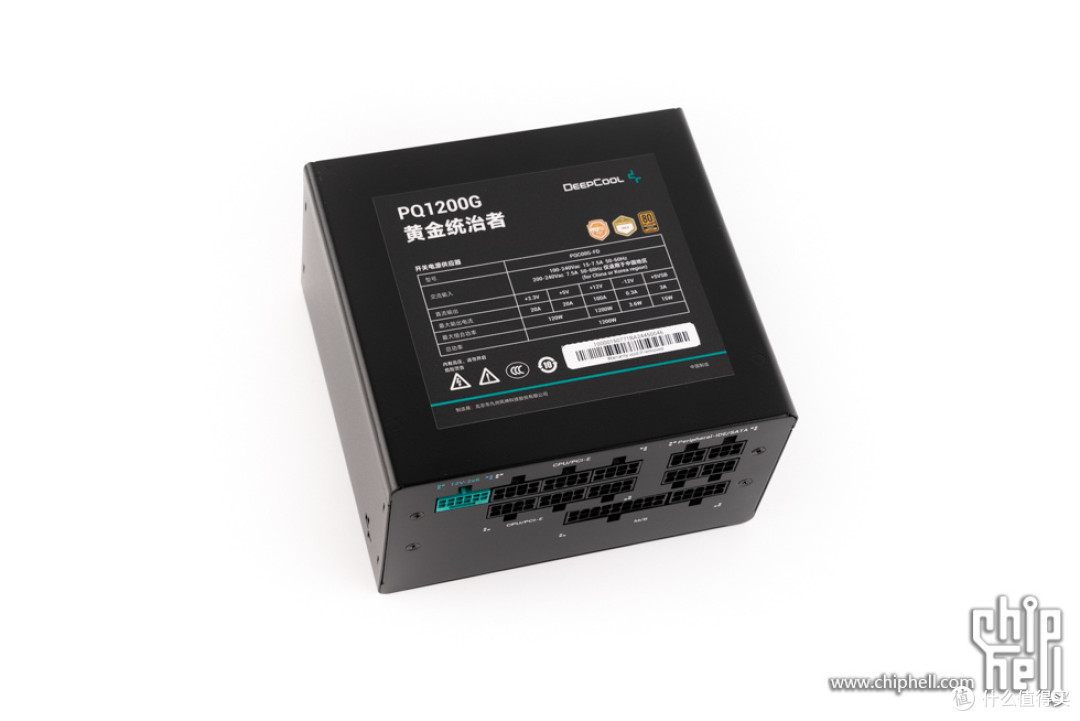

九州风神 PQ1200G 黄金统治者 金牌全模组电源，基于ATX3.1方案设计，满足PCIe 5.1标准，满足200%整机瞬间功率便宜，满足300%显卡瞬时功率便宜，满足12V CEM 250%瞬时功率便宜，电源尺寸为140 × 150 × 86 mm紧凑尺寸设计，带来出色的机箱兼容性，采用日系主电容、FDB轴承，配备压纹模组线，带有10年质保。
风扇侧，选用120mm原厂真FDB轴承风扇，寿命更持久，支持PWM温控调节，满载状态下噪音更低。电源内部采用主流主动式PFC + 半桥SRC LLC + DCto DC稳定架构，提供了稳定的电压输出调节能力。
电源侧面，有九州风神的logo。
电源尾部，开有大面积的方形散热开孔。

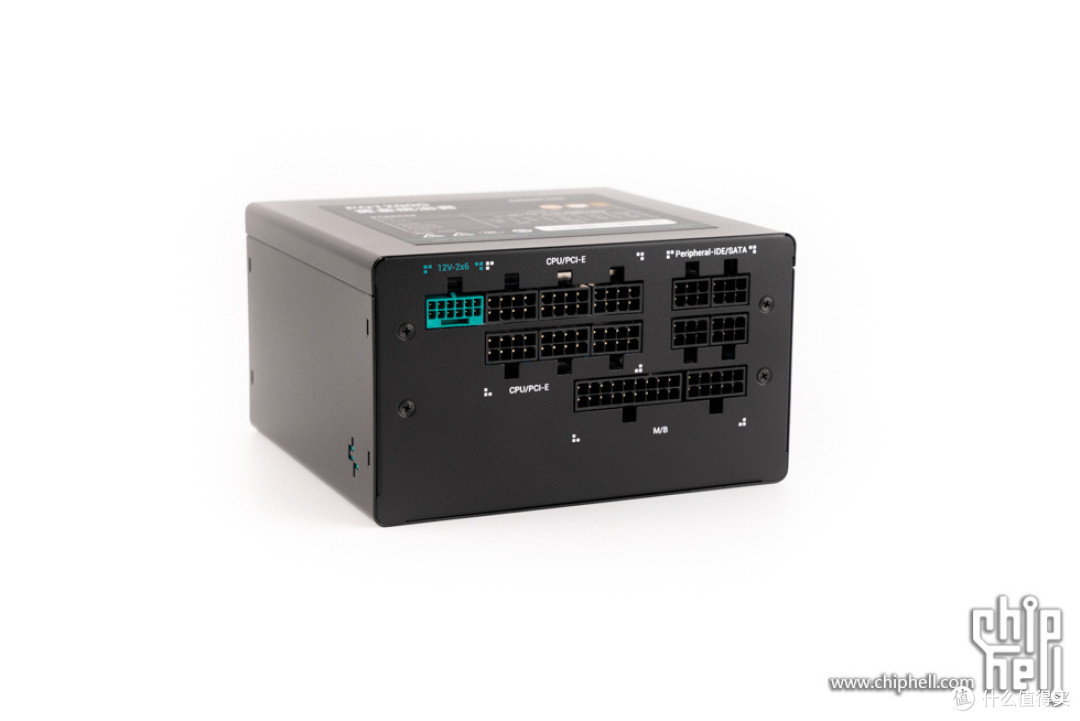

全模组接口，提供三路PCIe 8pin 和一路12V-2x6 供电。

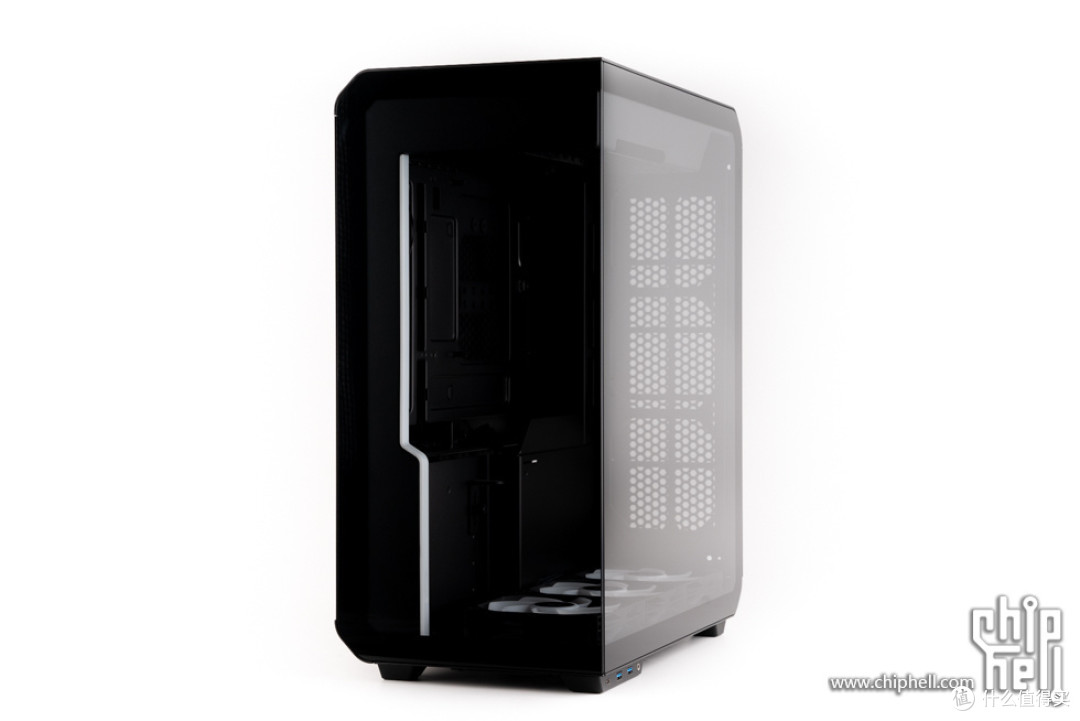

SSUPD 星舰 Xhuttle 机箱，太空流线造型，双侧钢化玻璃全景展示，内置RGB灯条，能带来沉浸式未来视觉体验，机箱采用紧凑双仓设计，可垂直或水平翻转摆放，垂直摆放下为垂直风道，散热效率不错，机箱尺寸为417 mm × 237 mm × 508 mm，支持标准ATX和背插式主板，可以打造干净的装机效果，CPU风冷散热器限高170mm，显卡限长370mm，支持多达10个120mm风扇和2个360mm冷排，支持2个3.5寸硬盘或2个2.5寸硬盘，电源限长190mm。
45°视角，机箱顶部、左侧、尾部和底部做了大面积的开孔设计并配有磁吸防尘网。

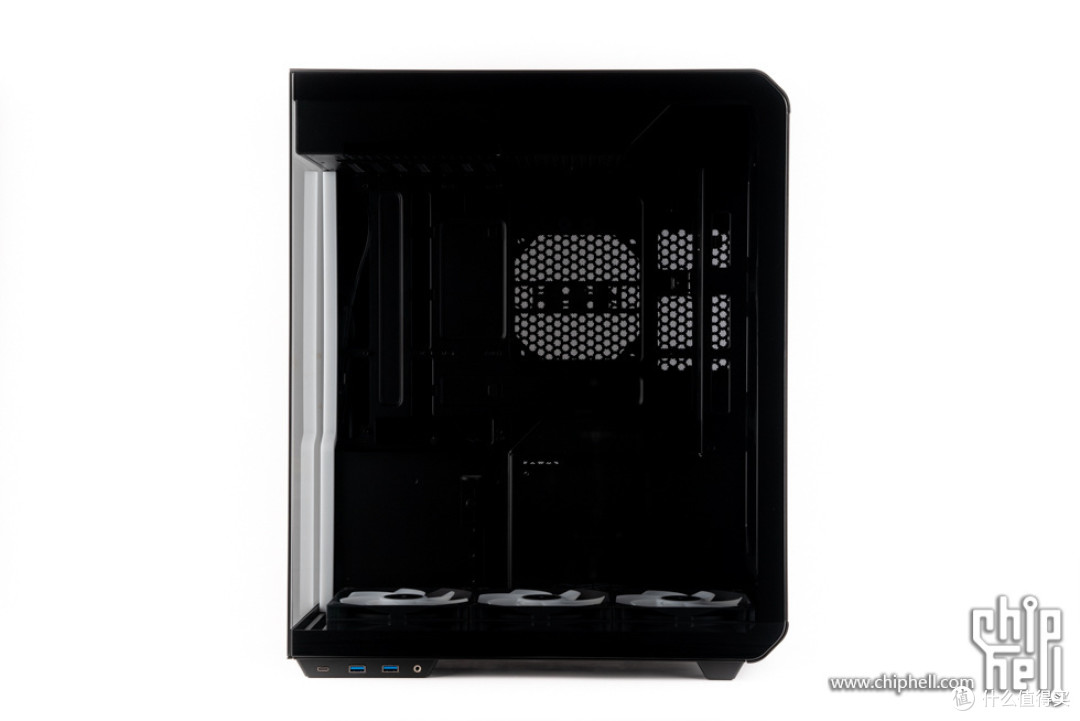

侧面一览。

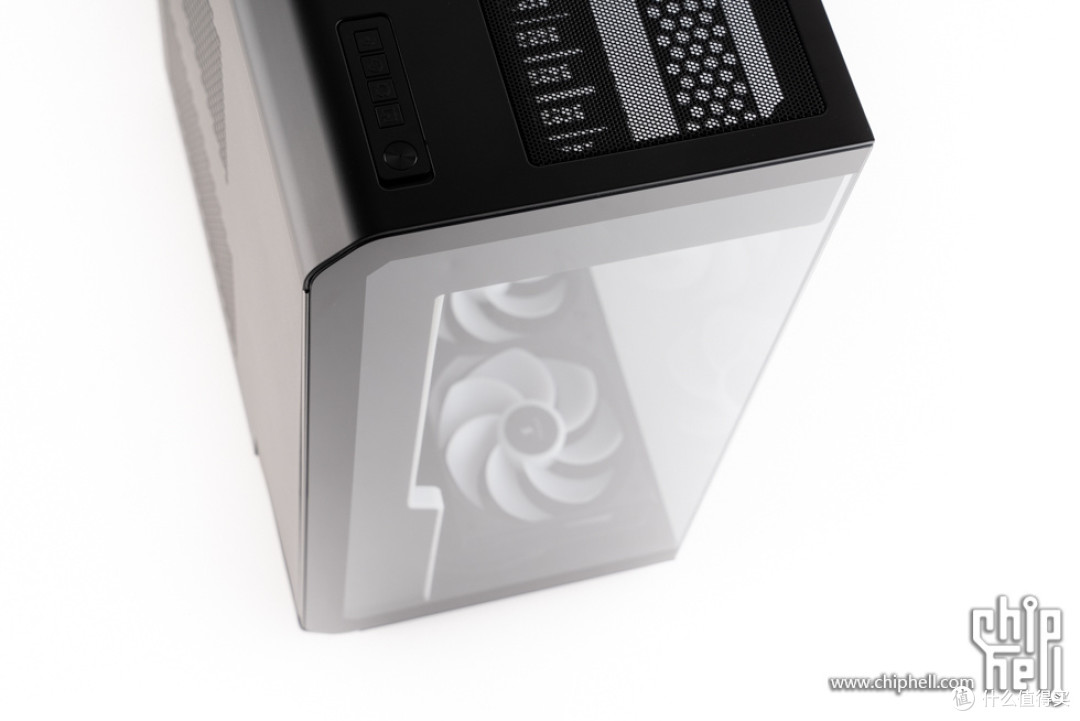

机箱顶部一览。

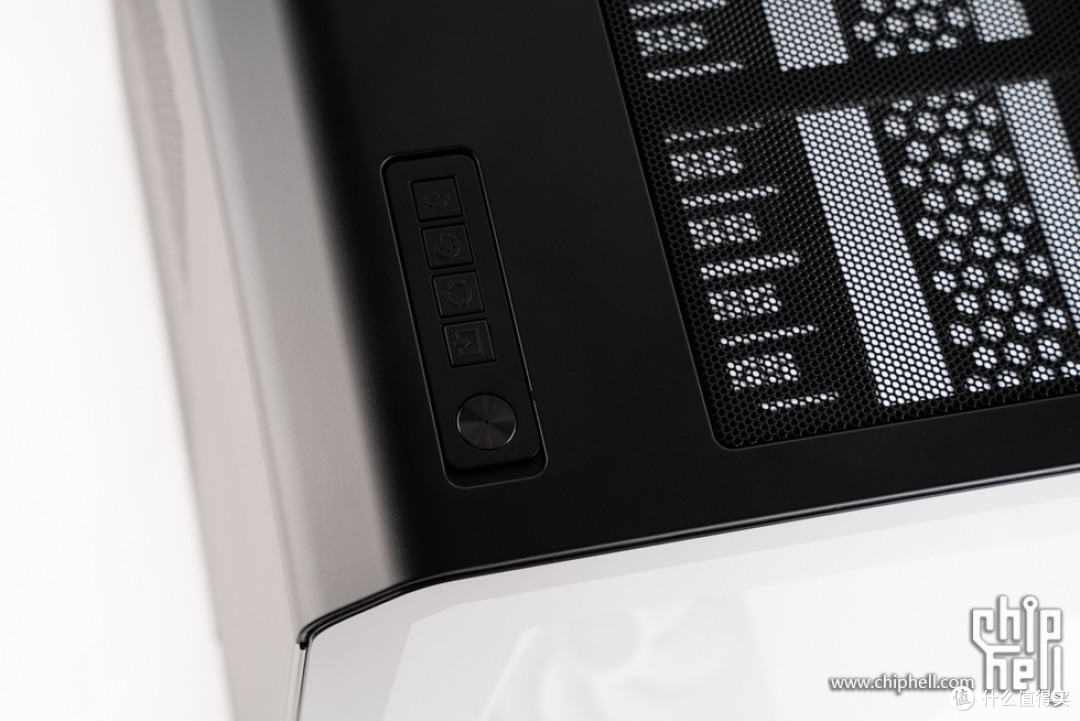

机箱顶部的开机按钮和4个ARGB灯效控制按钮，支持内置12种ARGB展示形态、10种颜色和4种速度组合，也可以与主板灯效同步。

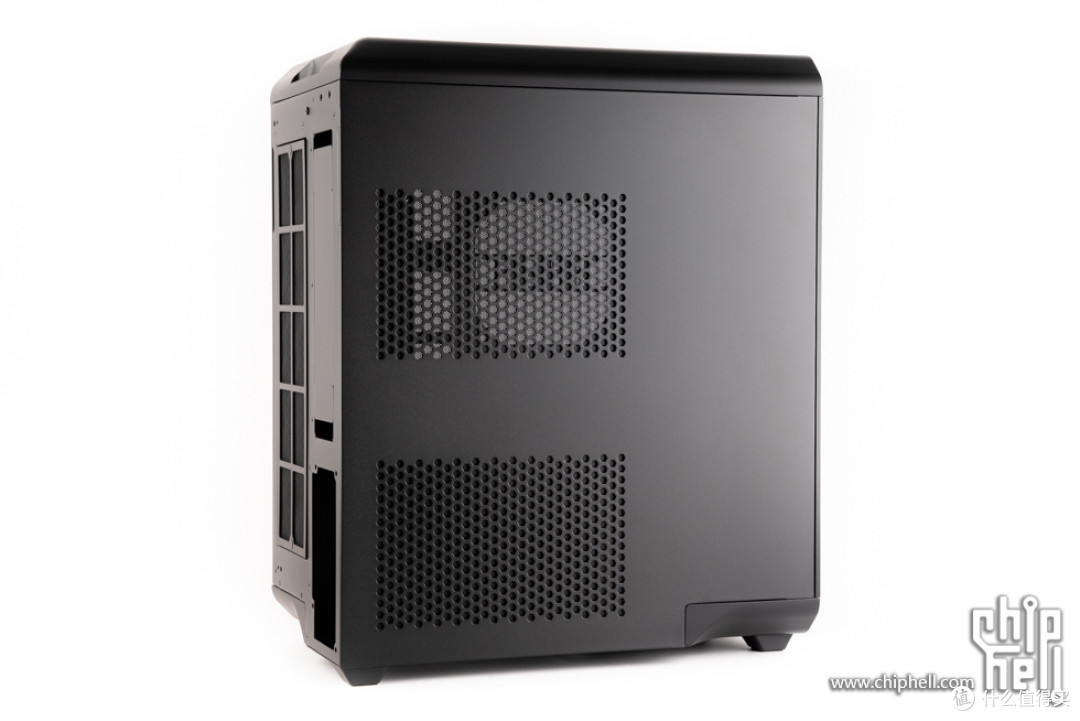

右侧的散热开孔。
移除前面板后的效果。

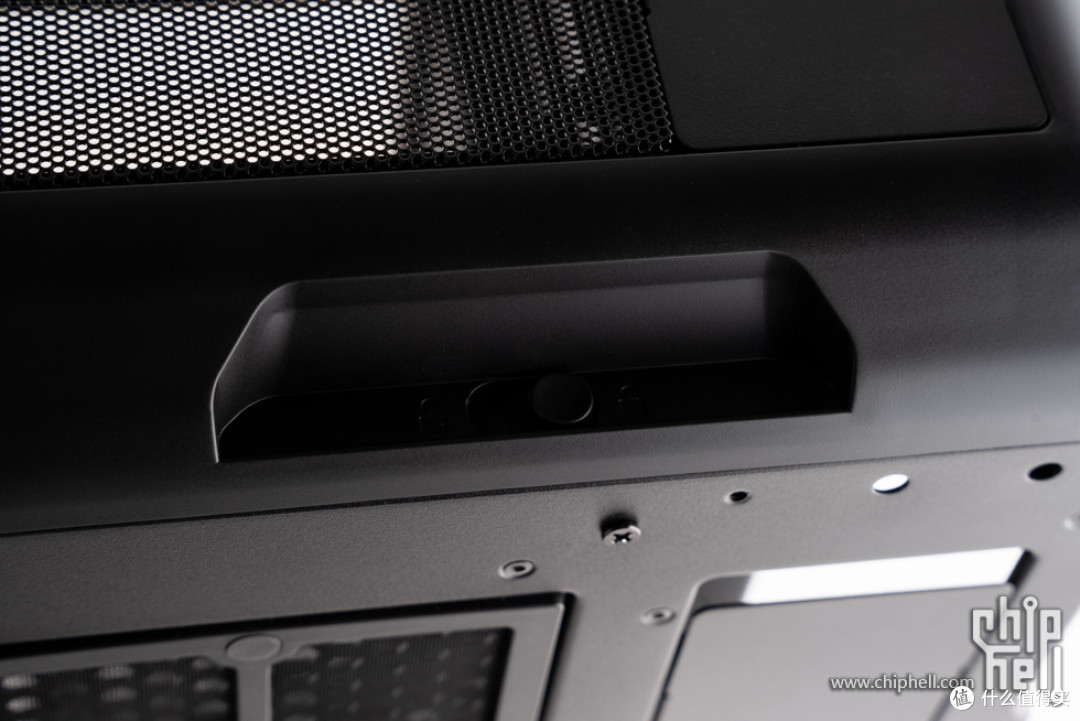

机箱尾部的顶盖锁定开关。
前面板衔接细节。

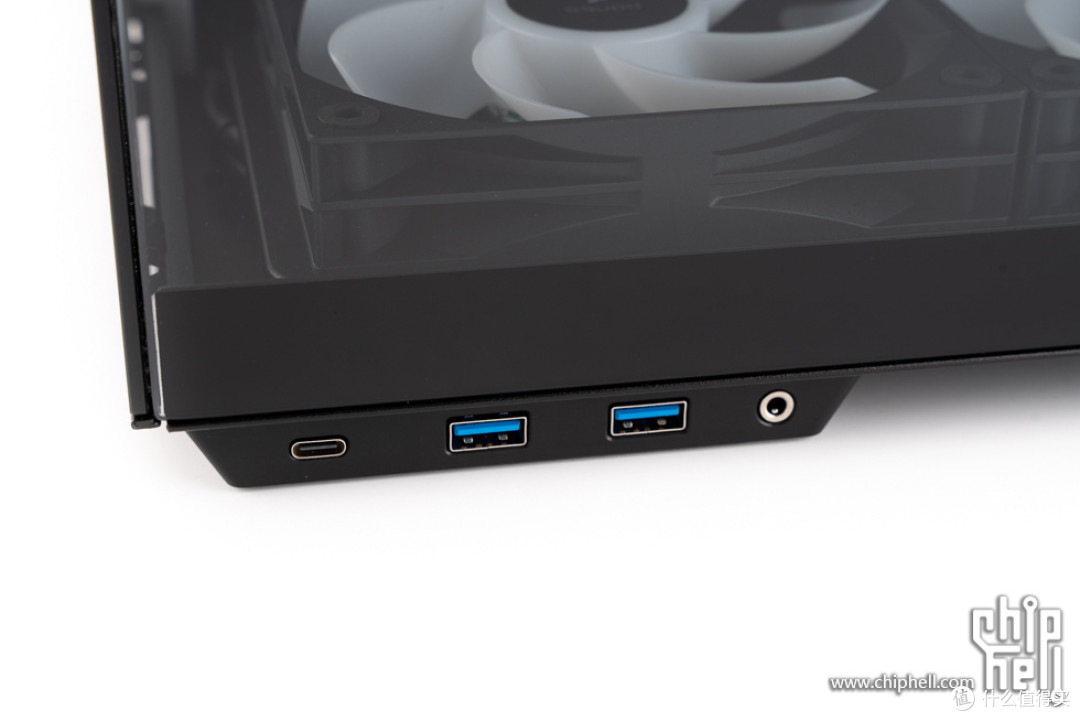

1个USB 3.2 Gen2 Type-C、2个USB 3.0 Gen1 Type-A、1个3.5m耳机/麦克风接口。
机箱尾部细节。

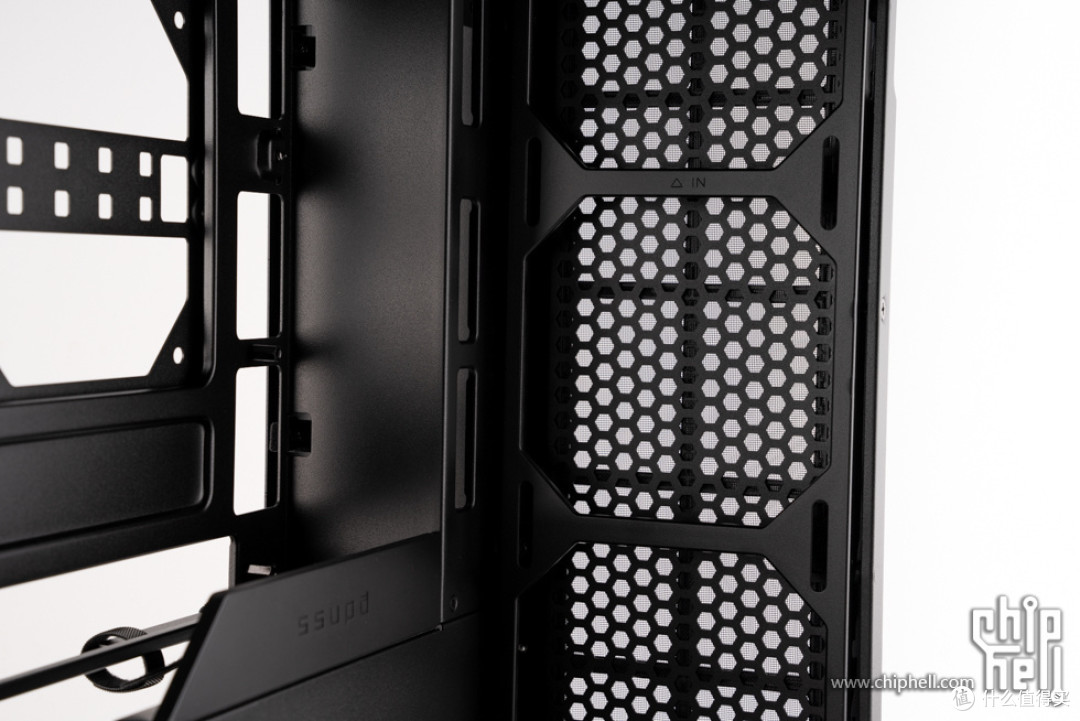

左侧的磁吸防尘网。
侧边底座设计，方便搬运。
机箱底部一览。
脚垫细节。

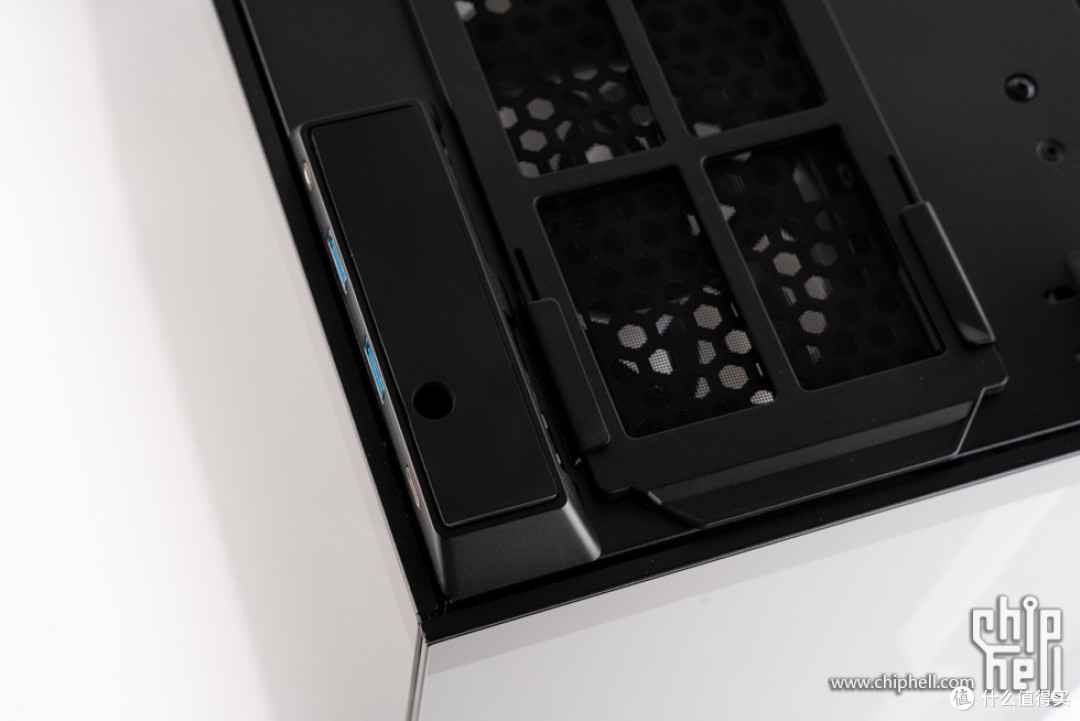

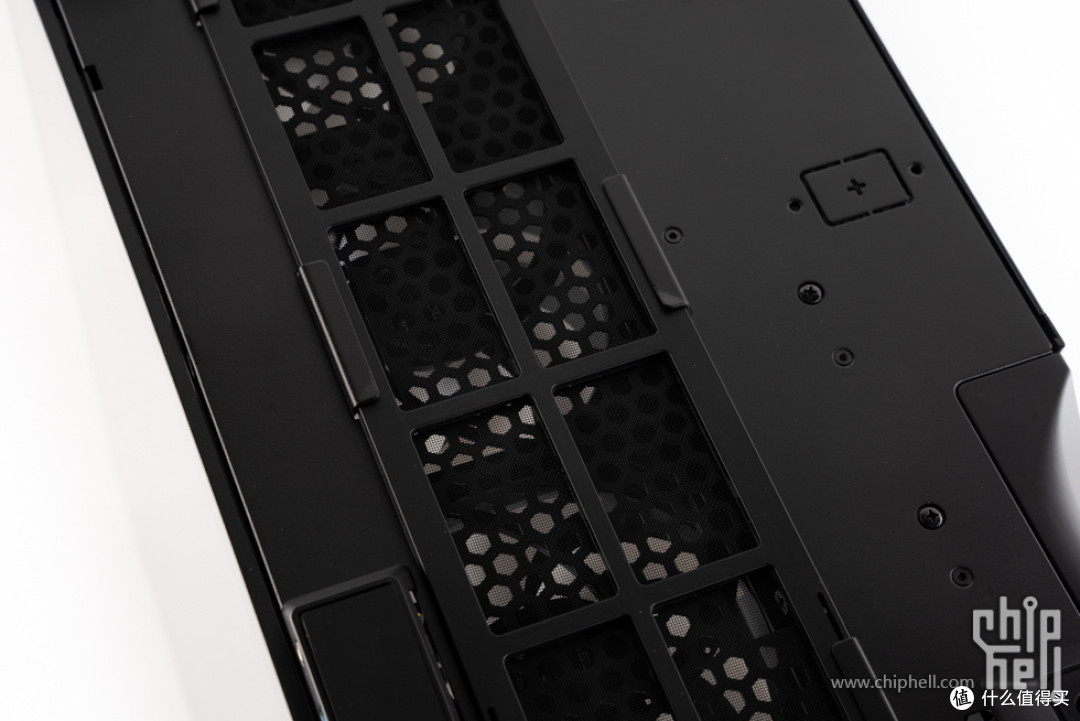

防尘网细节。
机箱所有面板为免工具设计，拆卸方便。拆除掉各面板后，机箱内部一览。
45°视角。
主板位，支持背插主板。
机箱尾部，支持安装360冷排。
机箱顶部的主板接口区域和7个PCI槽位。

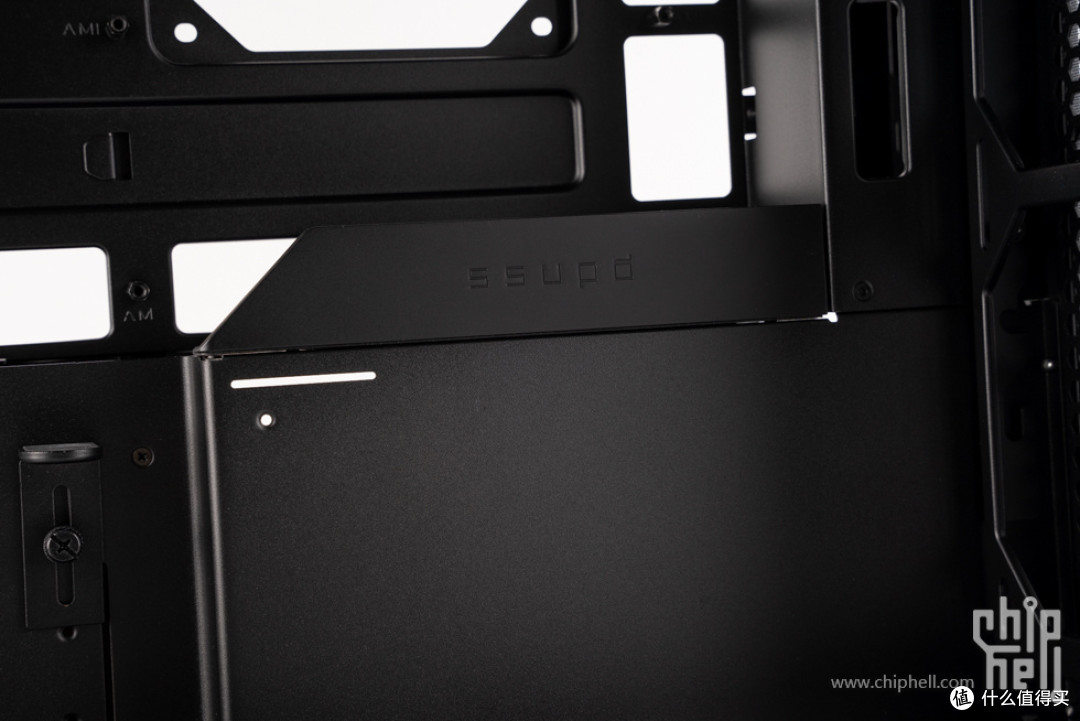

主板24pin供电线位置的遮线板，带有SSUPD logo。
机箱前部的RGB灯带。

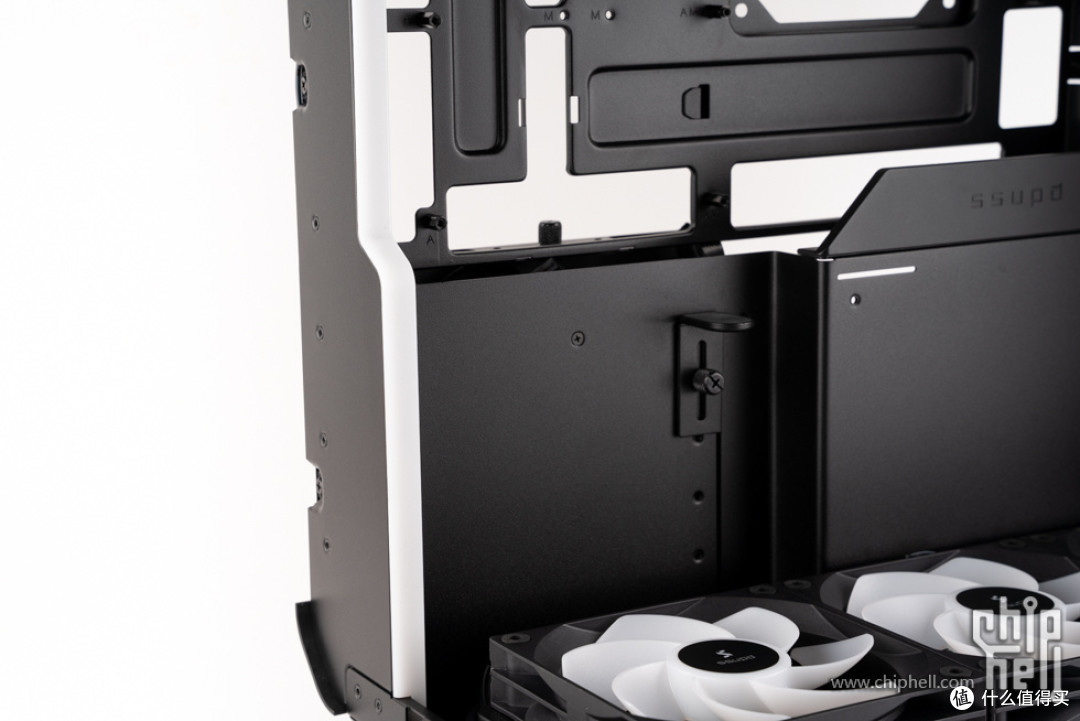

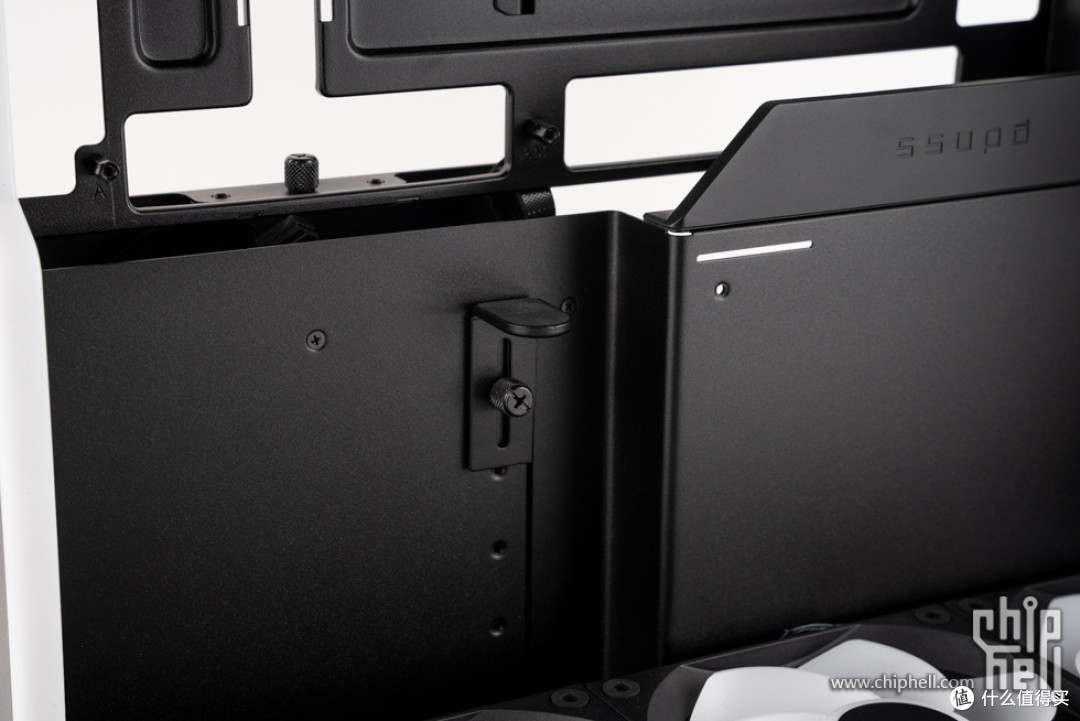

多档可调的显卡支撑支架。

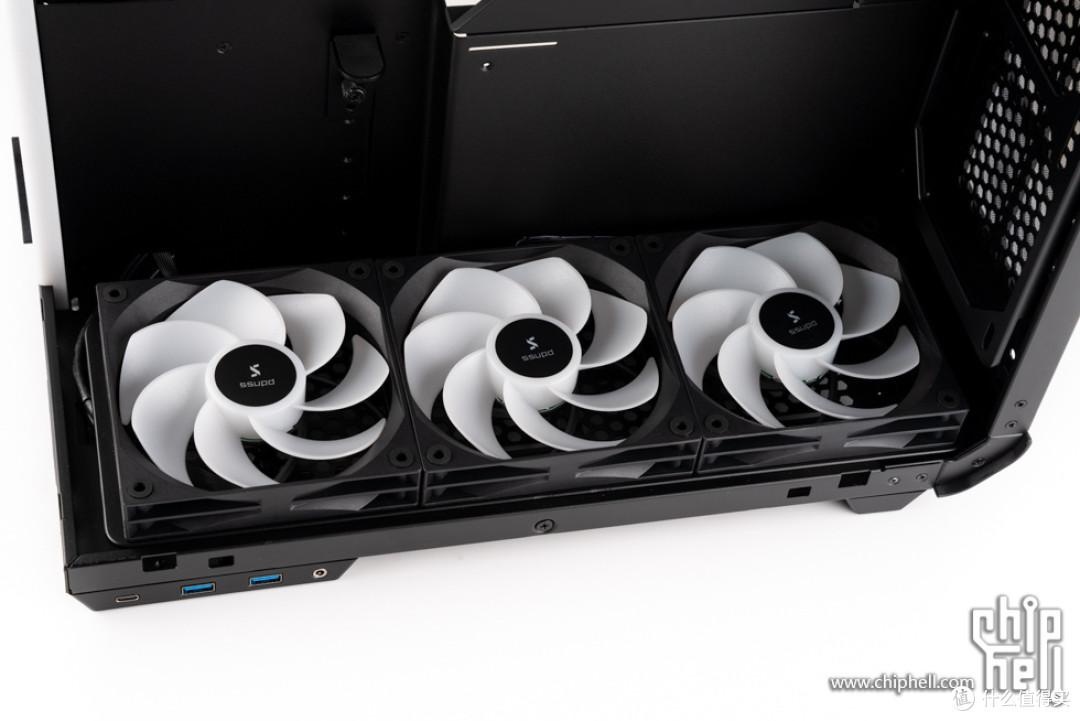

出厂自带的3把120mm 反叶ARGB风扇，负责底部进风。

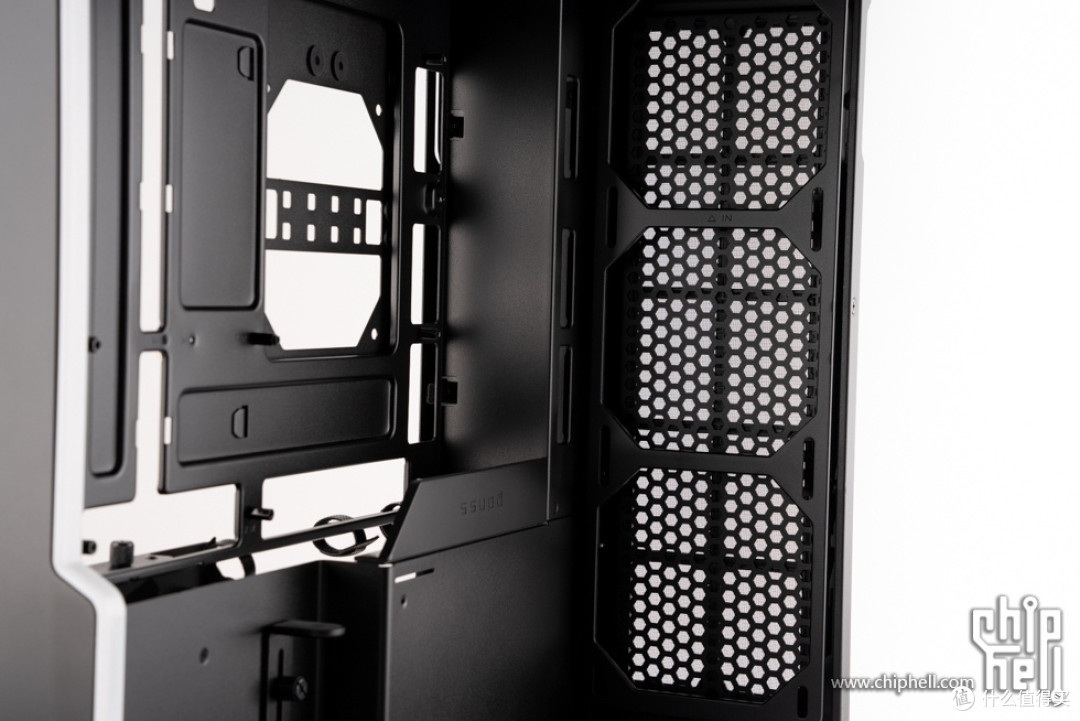

背线侧一览，背板有支持背插主板的开孔，背板上有一个开拆卸支架，支持安装硬盘和12cm风扇。

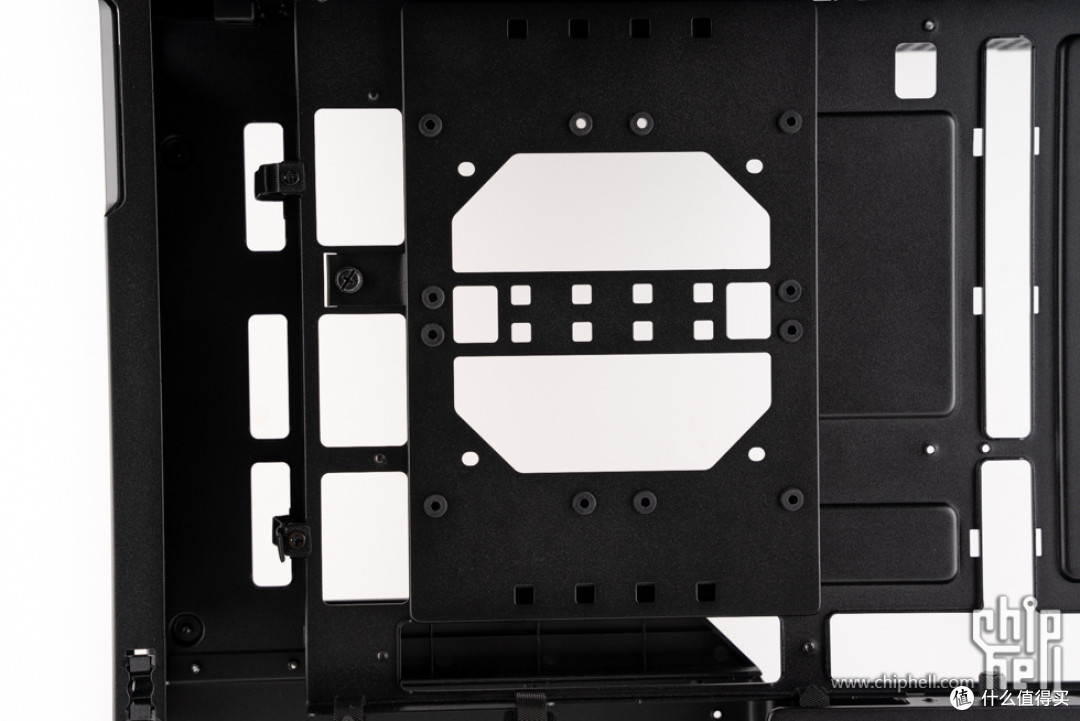

主板背侧的硬盘安装支架，支持安装1把12cm风扇。

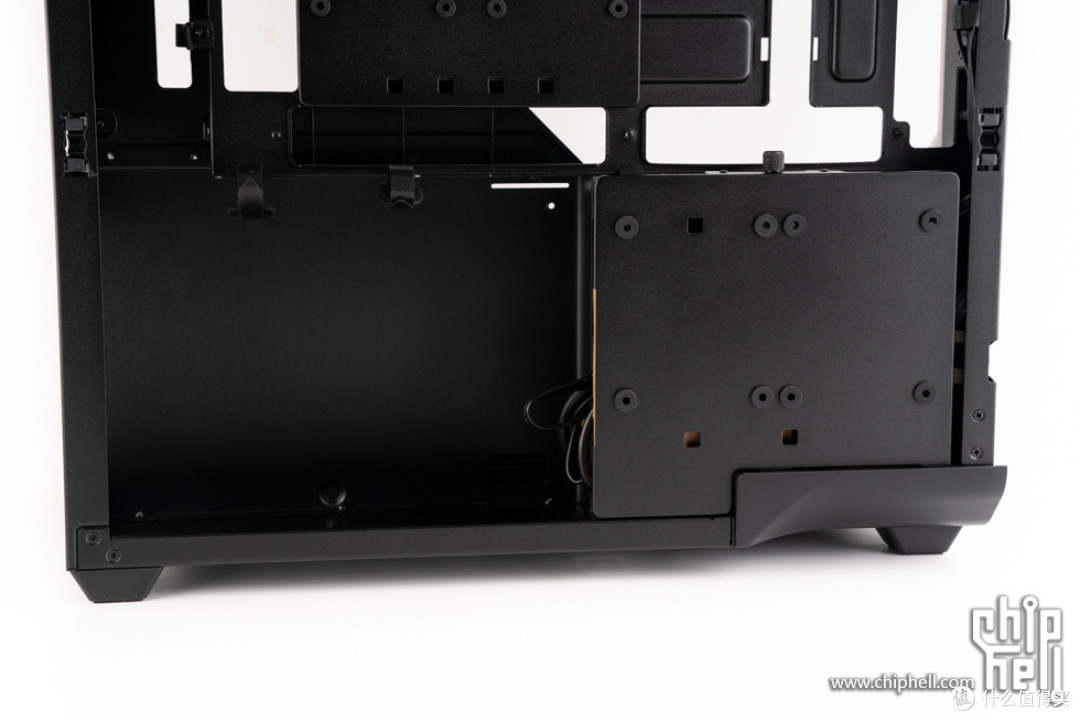

底部右侧为硬盘安装支架。
电源位。
背线空间足够，走线方便。

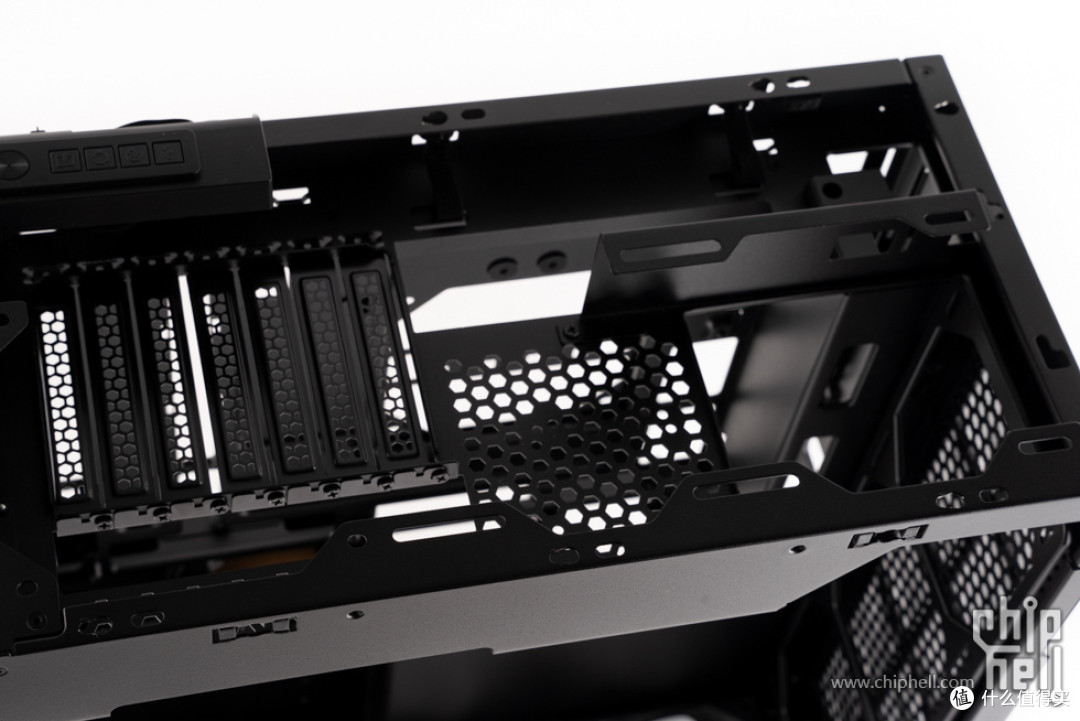

拆除顶盖后，机箱顶部为主板接口区域和显卡接口区域。
7个PCI槽位。
性能测试
默认进入Easy Mode，展示各类硬件及状态信息。

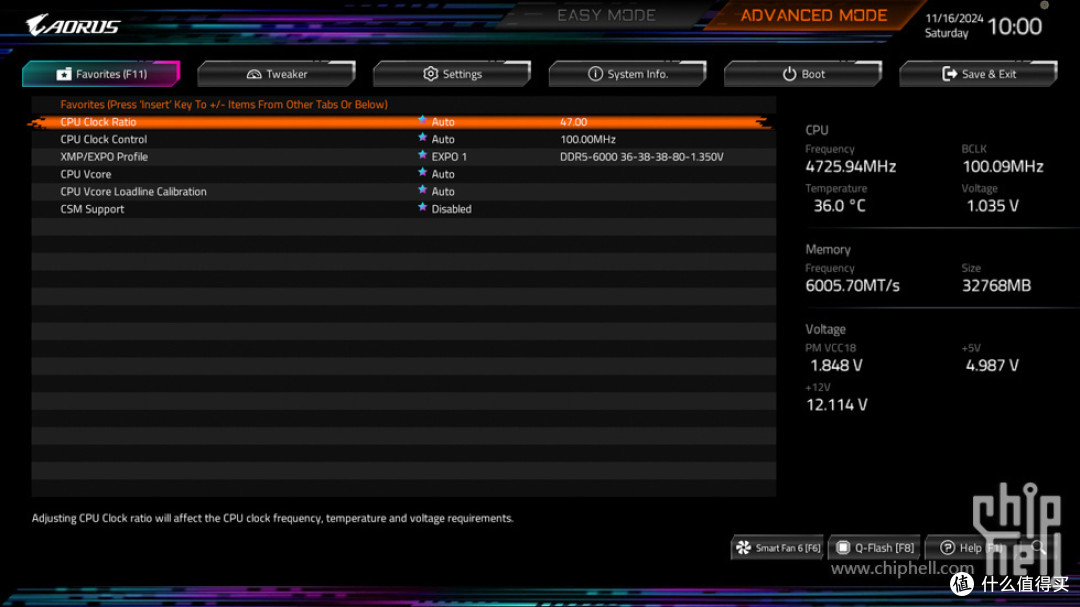

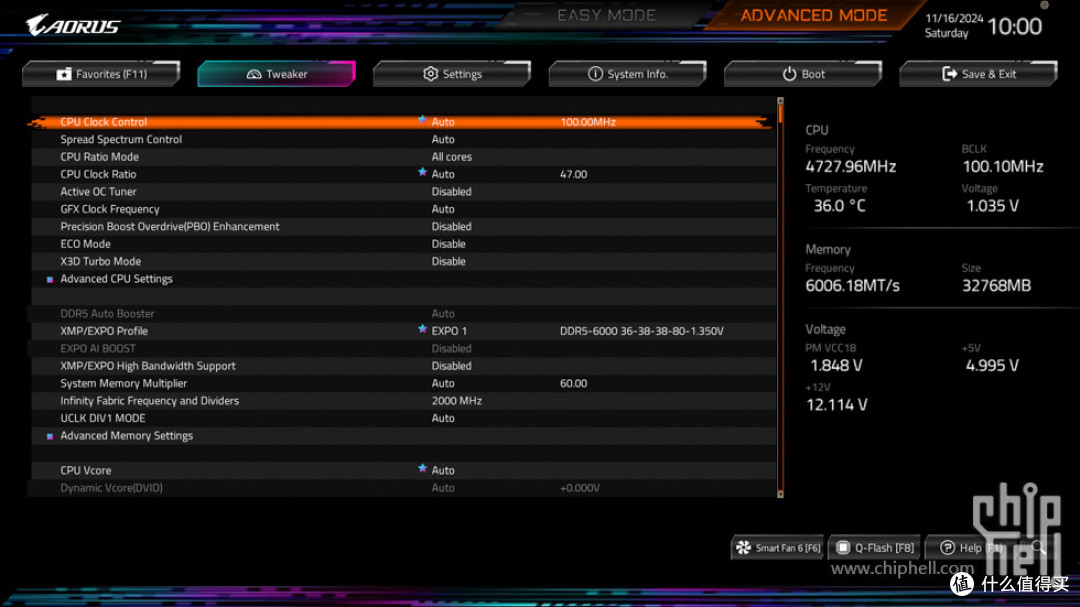

进入Advanced Mode，可以对CPU和内存进行设置。
X3D Turbo Mode，可以提升游戏性能。

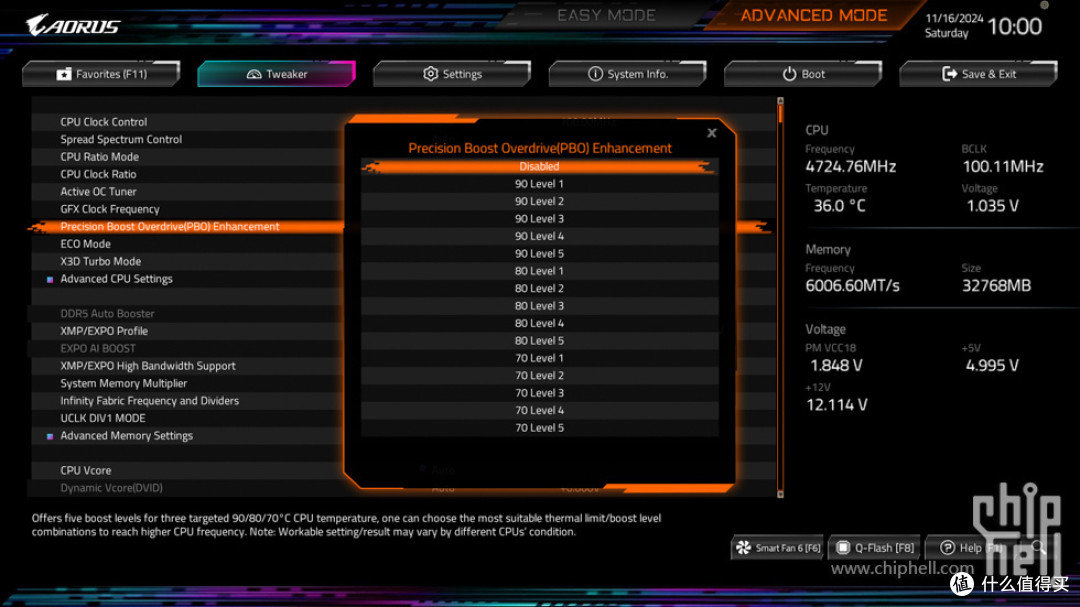

PBO设置。
Favorites界面。
设置界面。

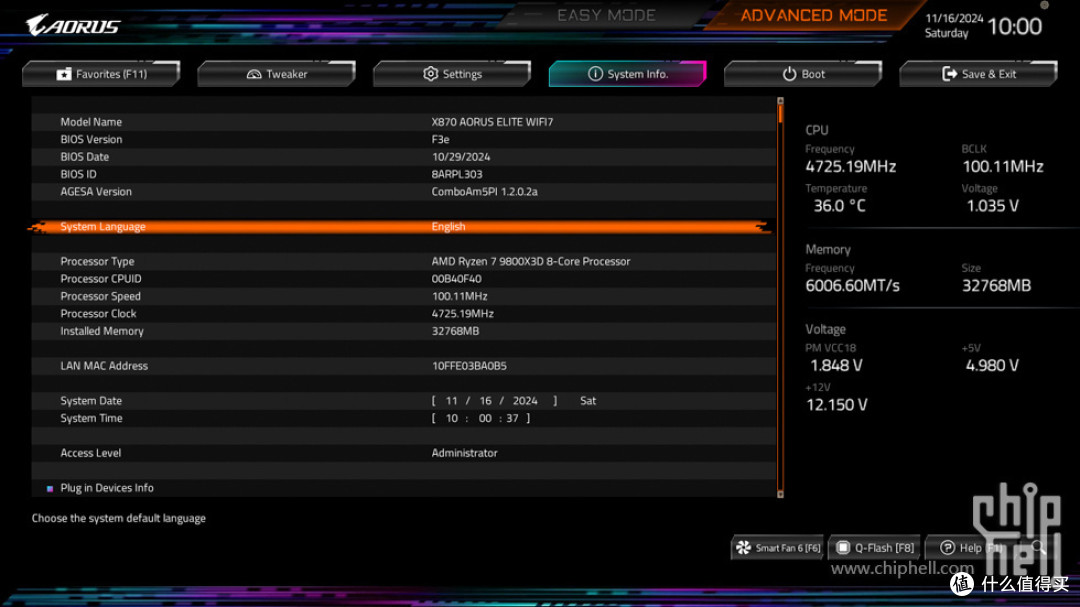

系统信息界面。

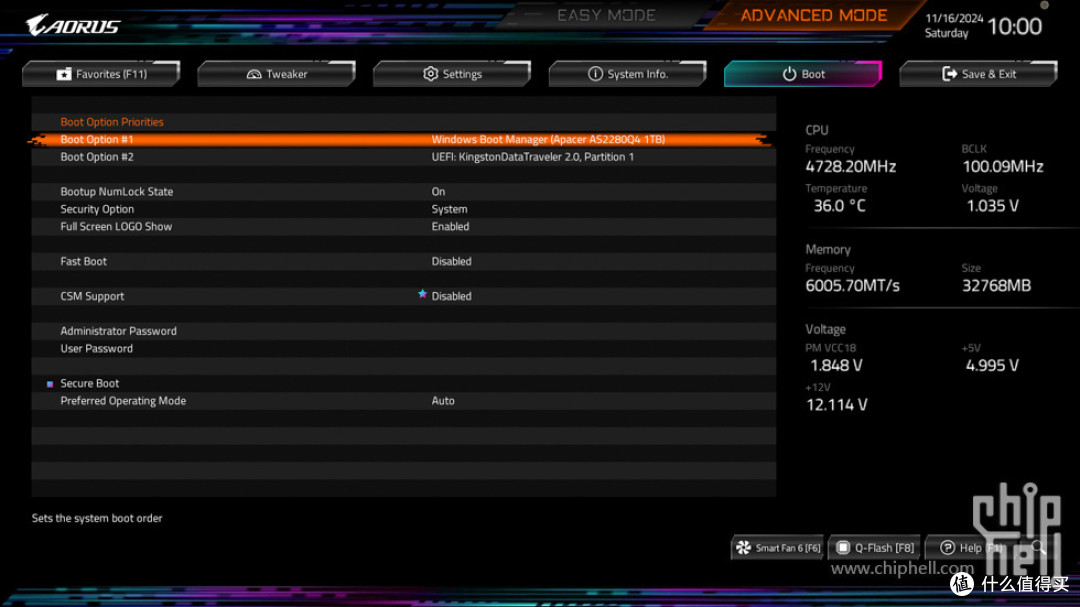

启动界面。
保存退出界面。

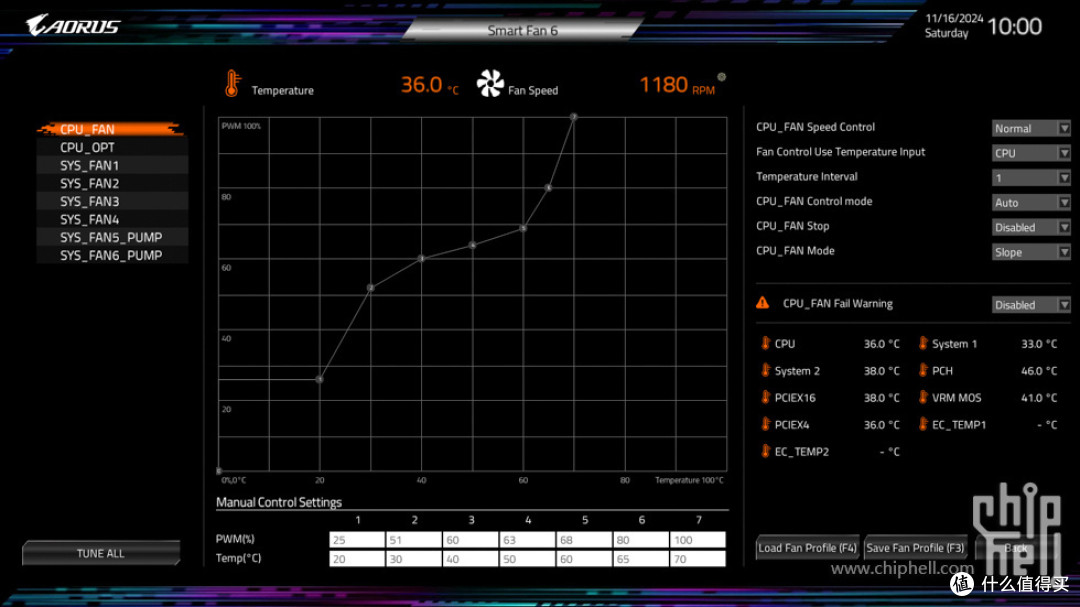

Smart Fan 6界面。

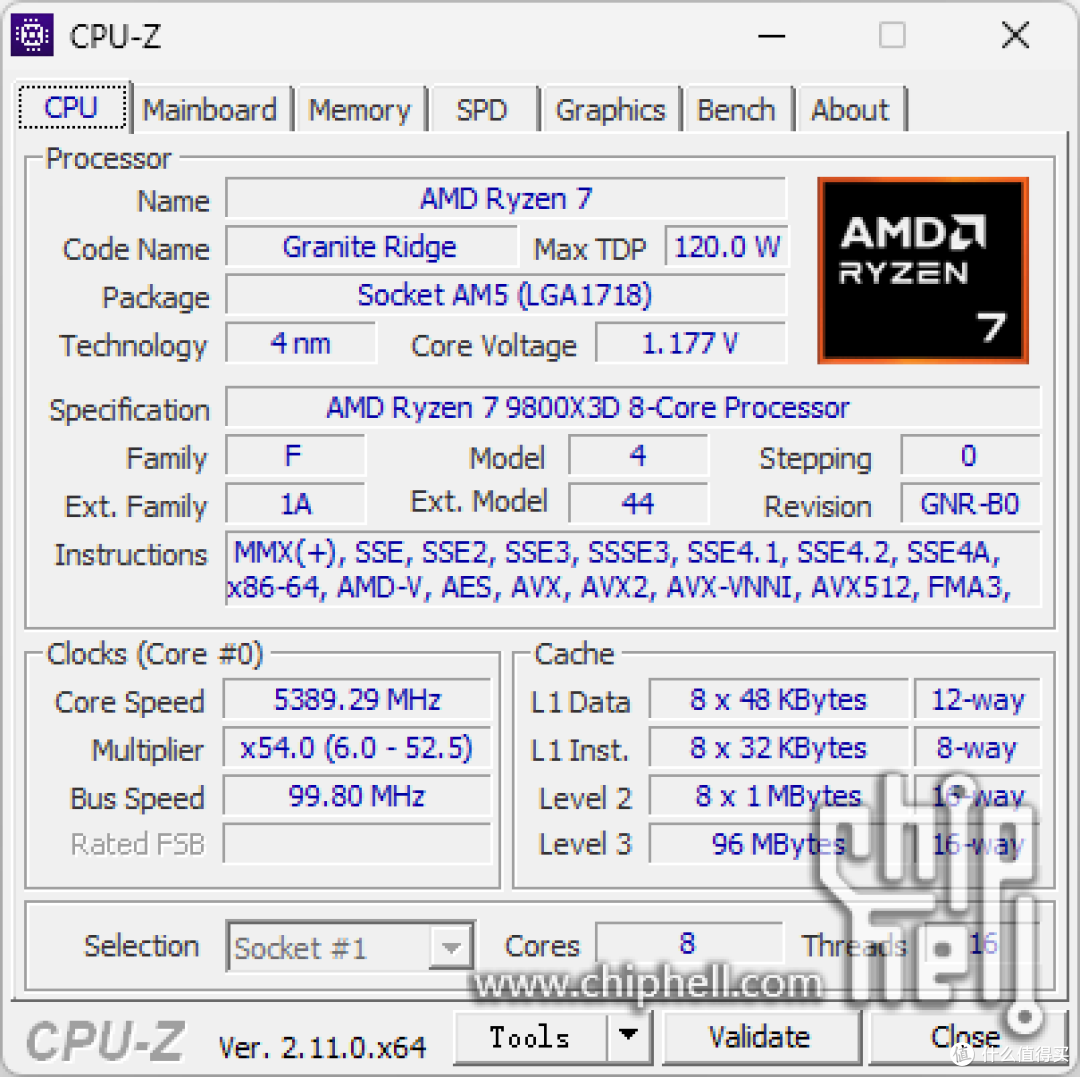

CPU-Z截图。
主板信息。

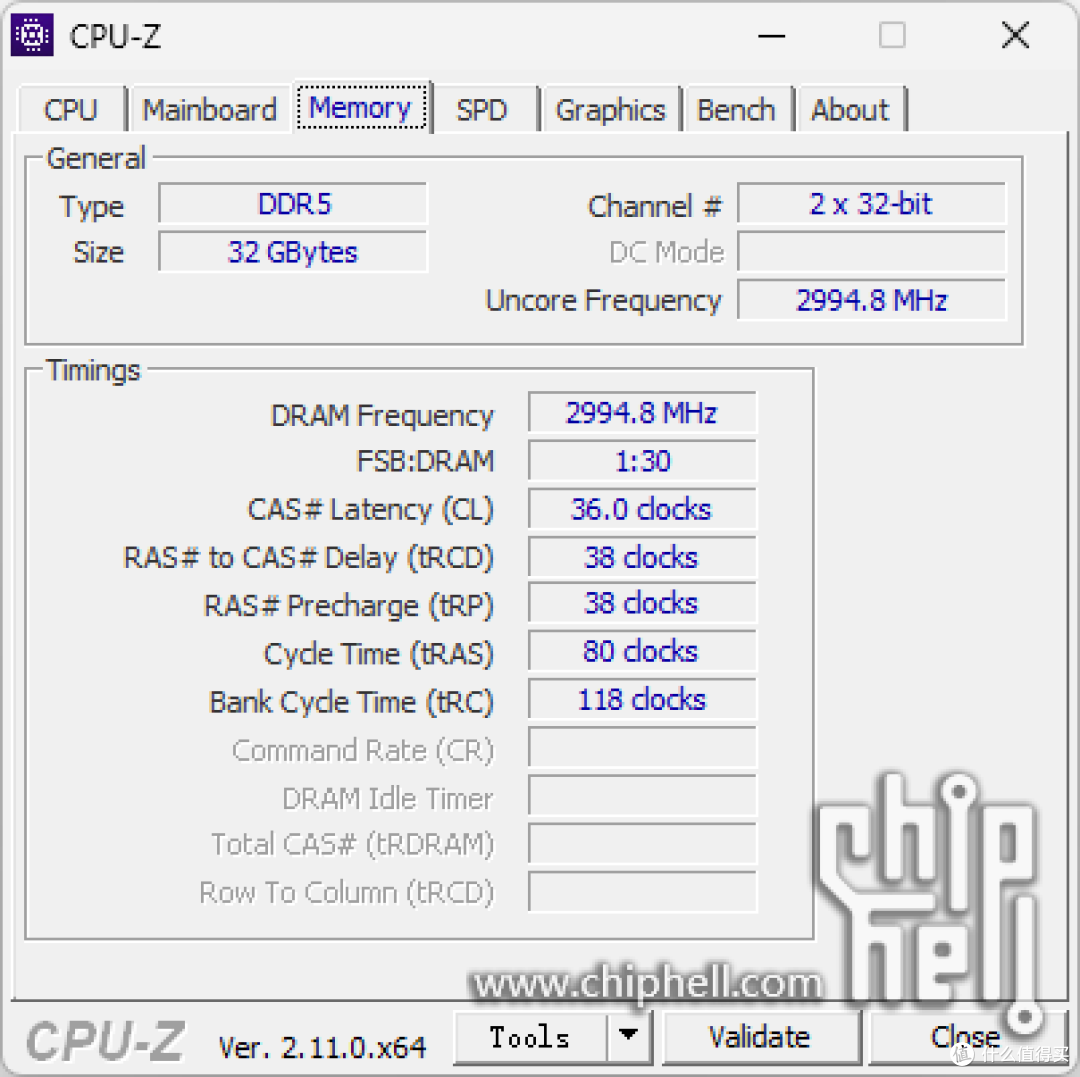

内存信息。
使用海力士的颗粒。

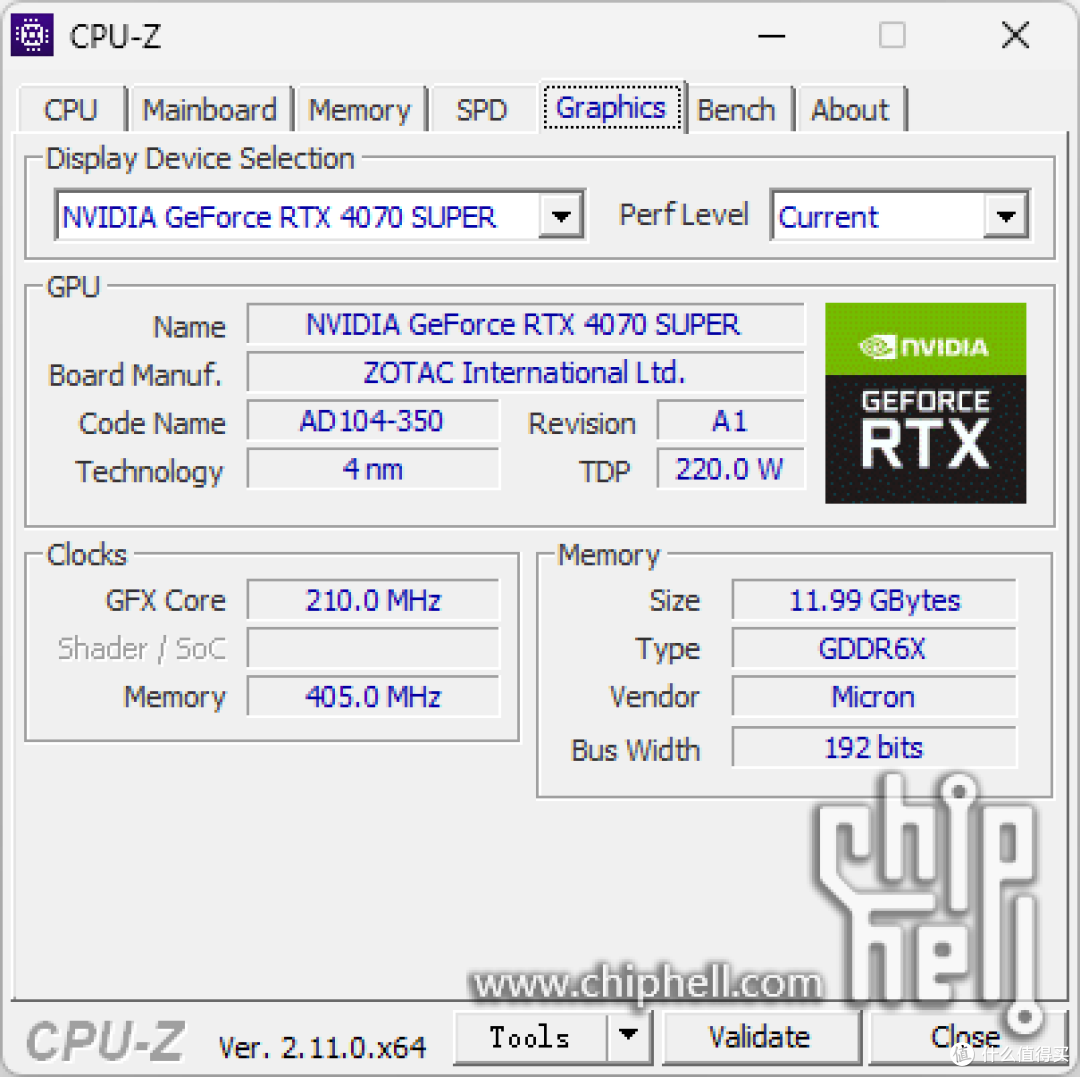

显卡信息。

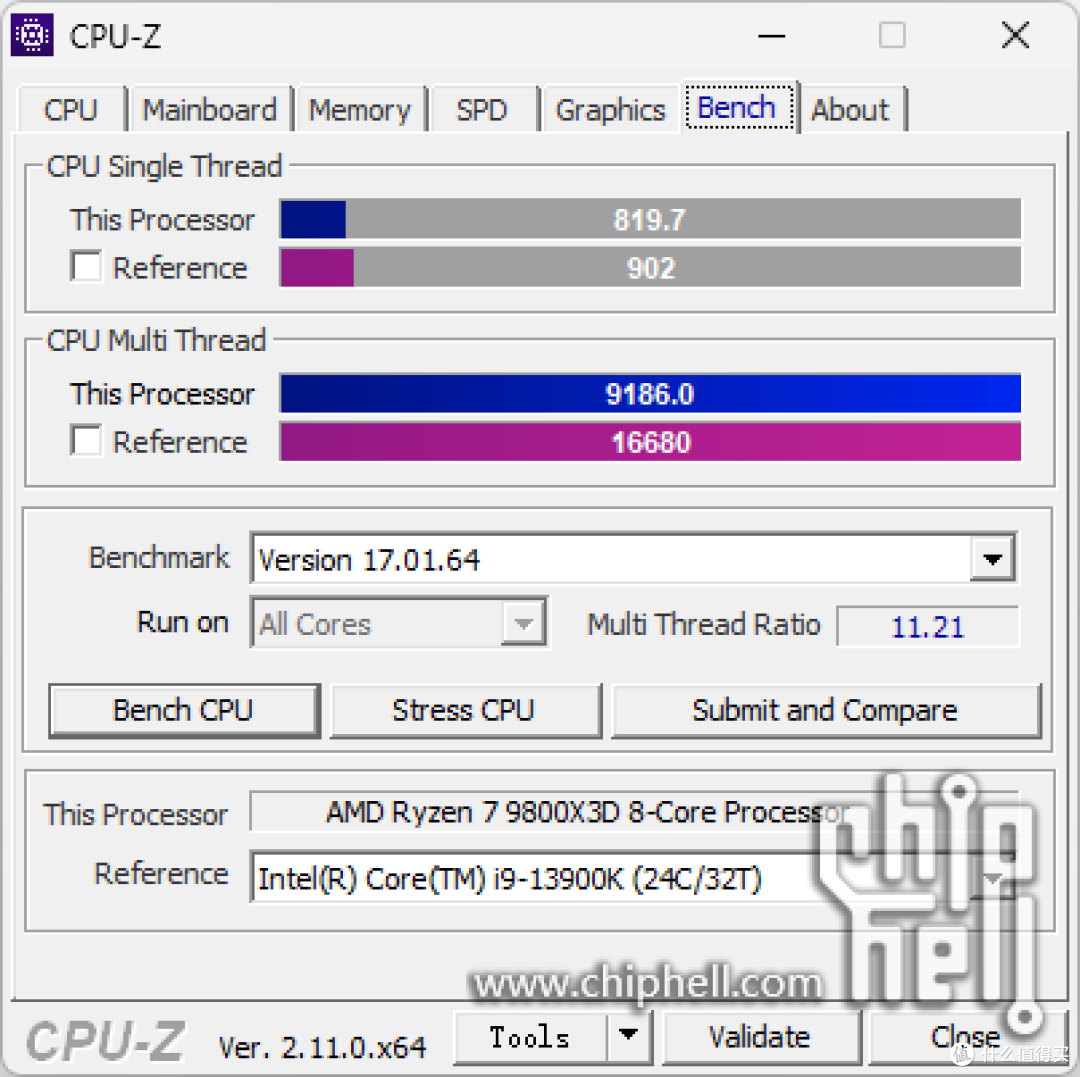

CPU-Z跑分测试。

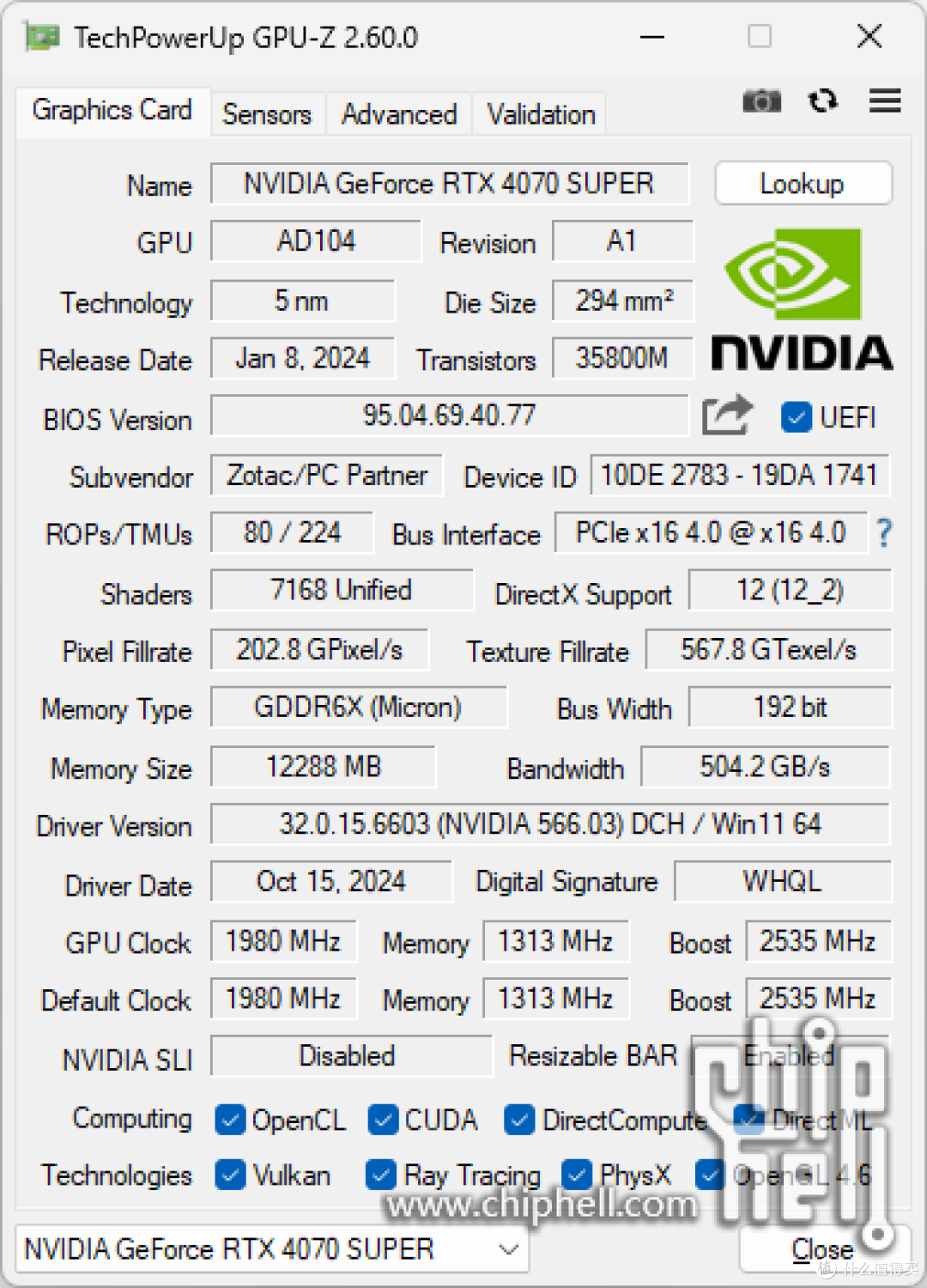

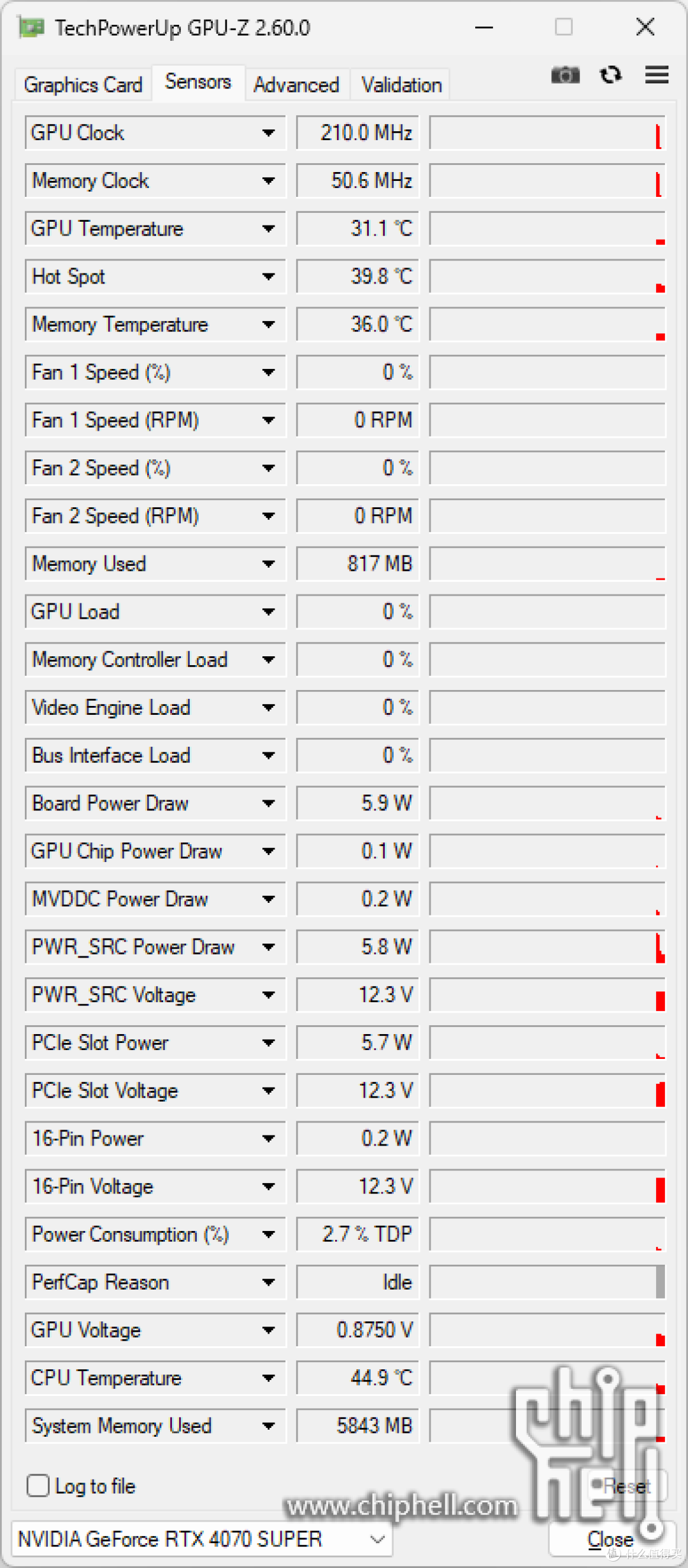

GPU-Z截图。

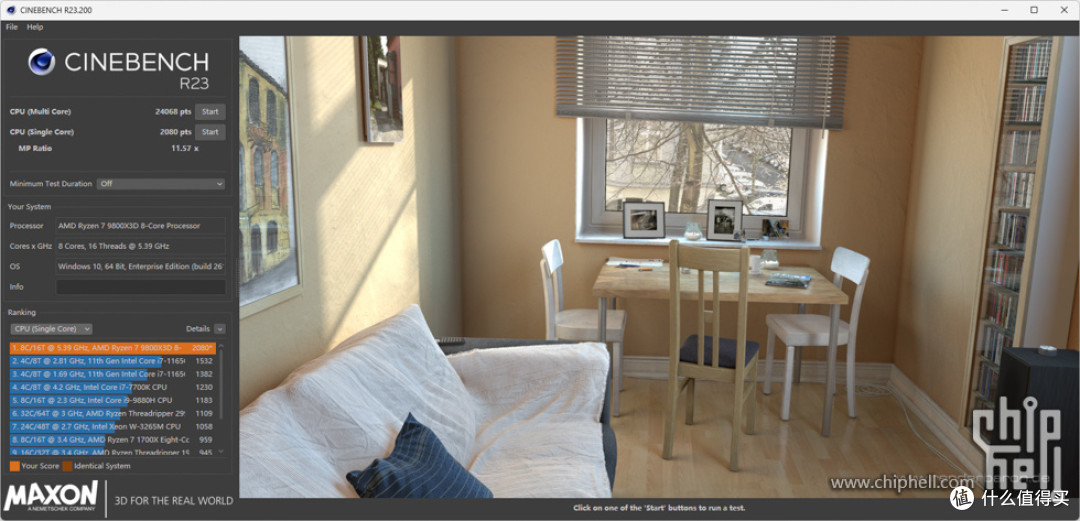

Cinebench R23 测试结果，CPU多核为24068 pts。
Cinebench R23 测试结果，CPU单核为2080 pts。
AIDA64 内存性能测试。

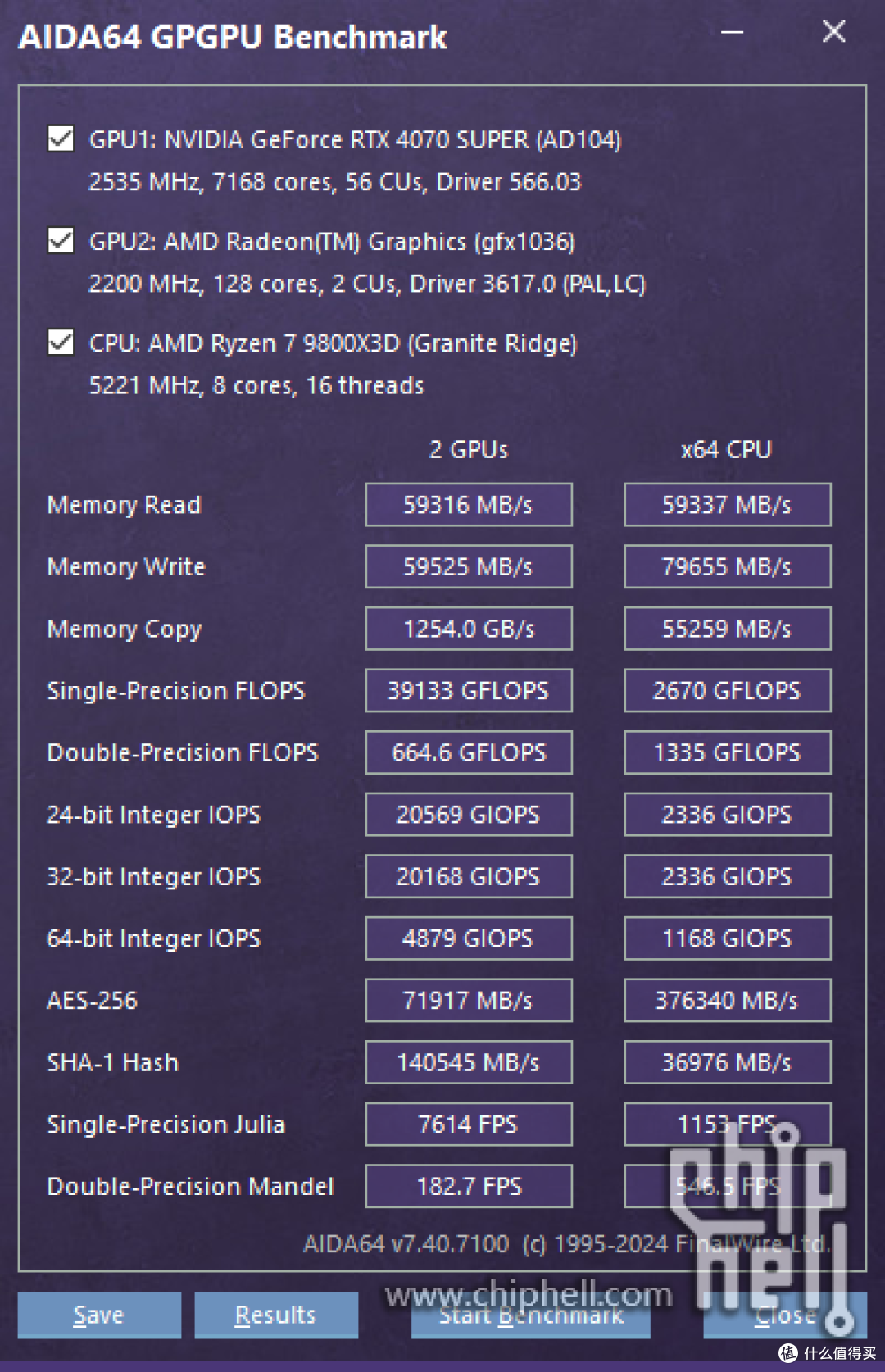

AIDA64 GPGPU 测试。
SSD性能测试。
3DMark Fire Strike Extreme 得分24549，显卡得分25391。
3DMark Time Spy 得分20164，显卡得分21256。
3DMark Port Royal 得分为13271。
3DMark CPU Profile 跑分。

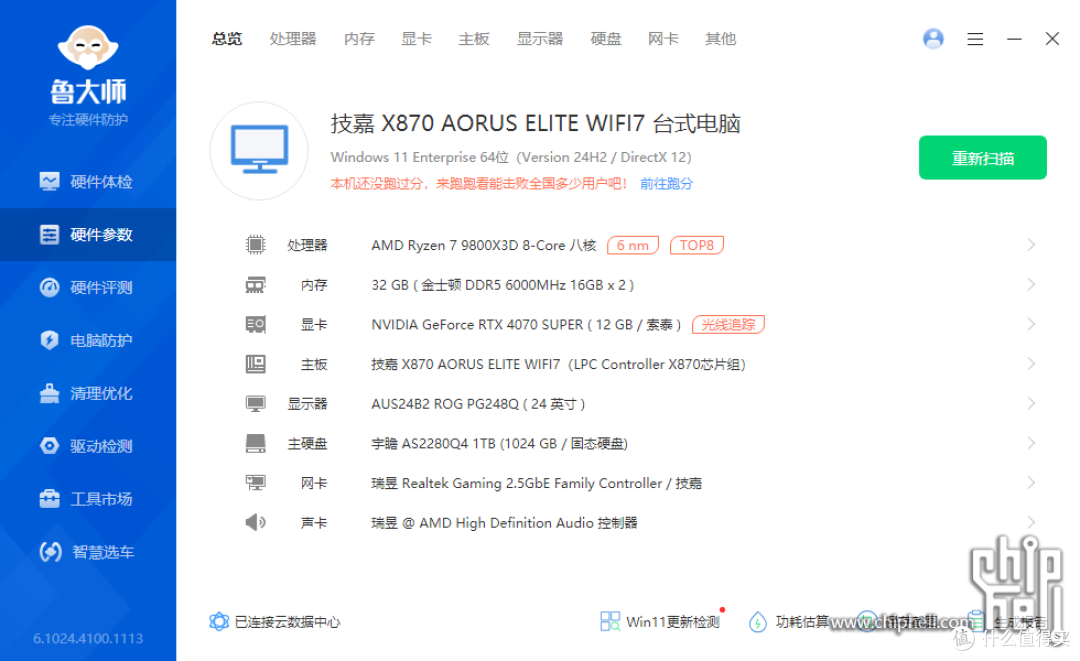

鲁大师硬件参数。
鲁大师娱乐跑分，2224214分。
AIDA64 FPU 拷机测试，R7 9800X3D 全核心4.5GHz，测试10分钟，
CPU核心平均温度：74.7℃ 81.0℃ 85.7℃ 87.2℃ 87.0℃ 87.7℃ 86.0℃ 85.9℃。

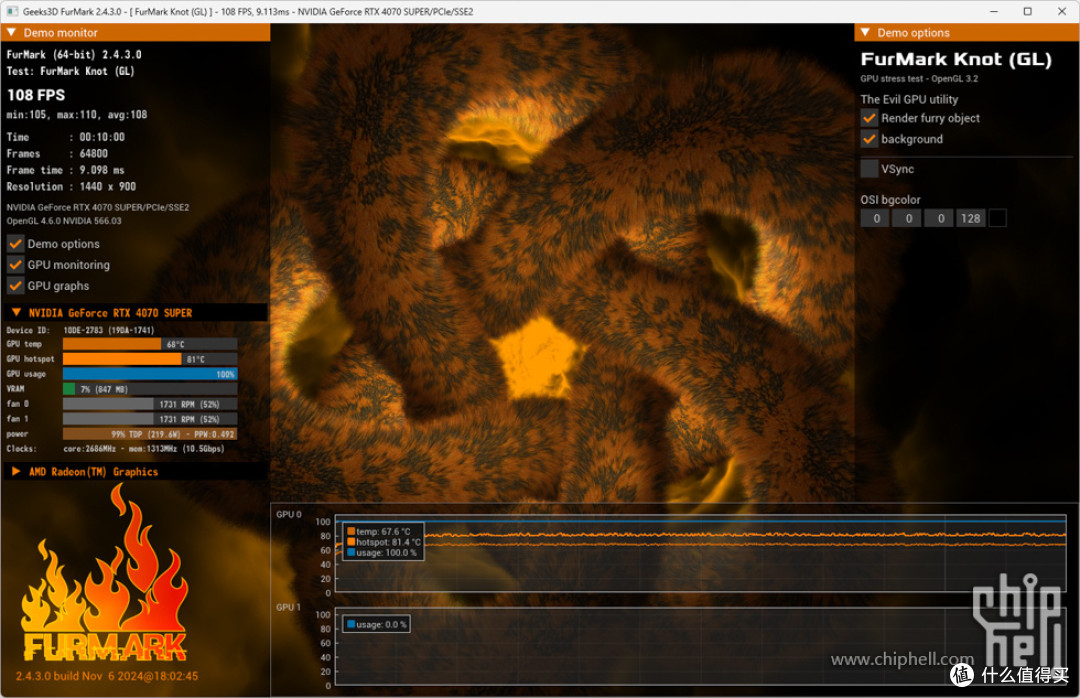

使用Furmark显卡进行测试，满载下测试10分钟，温度最高为67.6℃。
完。
