博图软件实现西门子1200远程调试操作指南

调试准备

所需物料：HINET G110智能网关、现场西门子1200 PLC、网线、已安装博图软件的电脑等。

连接方式说明

网关WAN口通过网线与PLC直接建立连接。

IP地址及网络环境配置

西门子1200的IP：192.168.9.223

网关LAN口IP：192.168.9.199

现场网络接入方式：WiFi/4G/有线网络

预期达成目标

通过本地电脑上的博图软件，实现对远端现场西门子1200 PLC程序的远程上传、下载及版本更新等操作。

操作步骤

客户端正常运行，网关及设备图标显示在线状态，指示灯正常亮起，界面如图示。确认后将窗口最小化即可（客户端请保持运行状态）。

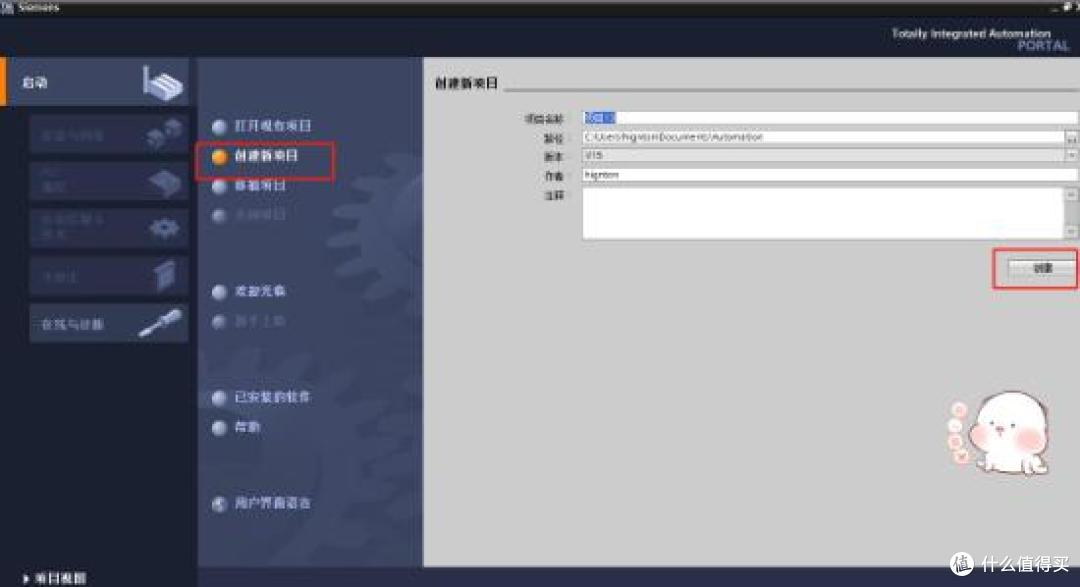

启动博图软件，新建项目并添加设备，选择对应的设备系列、型号及版本信息，完成添加操作。

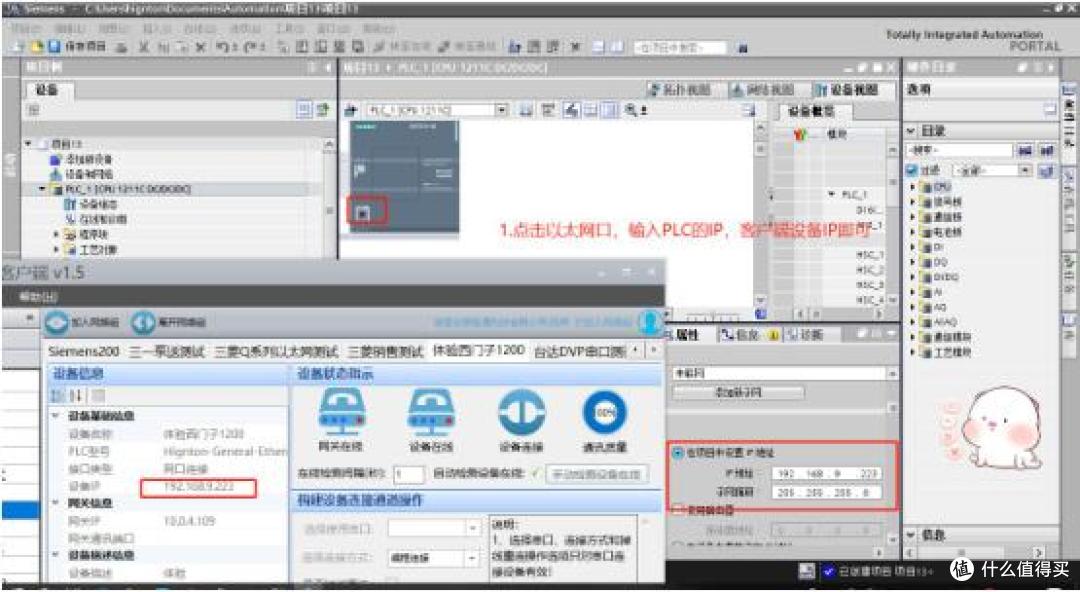

进入组态界面，选择以太网接口，输入PLC的IP地址（即客户端显示的设备IP，如图中192.168.9.223）。

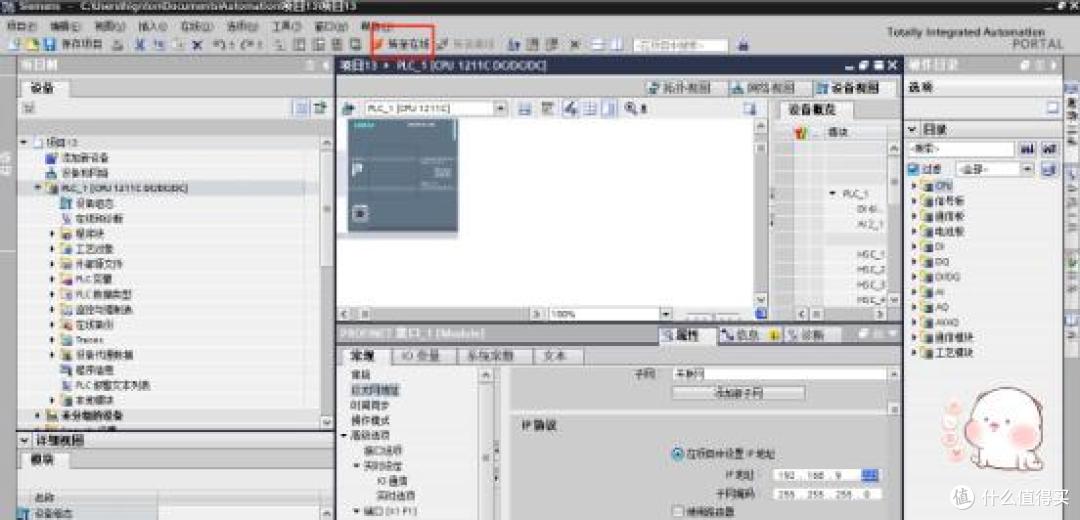

执行“转至在线”操作，如图所示。

进行程序上传及下载操作，如图示。请注意：博图软件版本需与PLC程序版本相匹配，不同版本间可能存在兼容性问题，使用前请确认版本一致性。
