机箱群英荟 刷机小钢炮 准成品NAS-CM360

前言

我是稍息，今天带来目前我认为成本较低的准成品nas，多种机箱可供选择，支持热插拔硬盘，同时接口丰富，支持芝某杜、可升级群某晖、istore、铁某马各种系统刷机，不到三百元玩转多种系统。之前已经委托@晋升奶爸的垃圾佬 发过教程，但那时没有机箱，经过一段时间沉淀，万能的群友自发做出各种机箱，甚至背板，非常具有可玩性，稳定性。

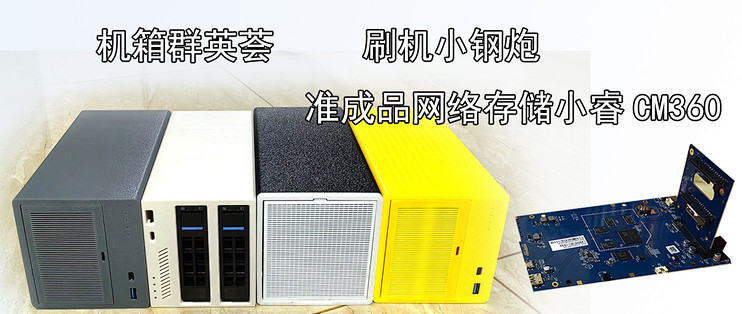

一、机箱群英汇（成品赏析）

首先需要感谢群友“生活里不止有你我”的分享，这是我在群里看到首次分享机箱图纸的群友，分享了3D打印图纸和钣金图纸，后续各类机箱几乎都是在这个“cm300-3D打印定稿-轨道丝滑”图纸基础上改来的，有“洛川川川川”，还有“色铁”等群友，一并感谢。选取有代表性的几个。

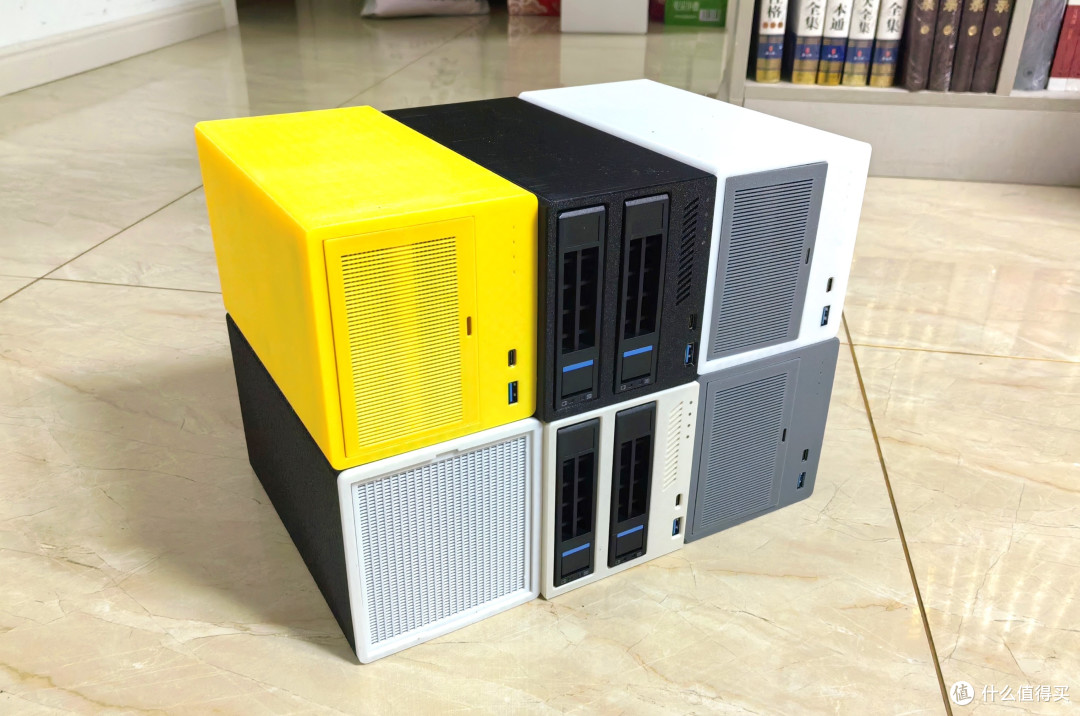

机箱荟萃

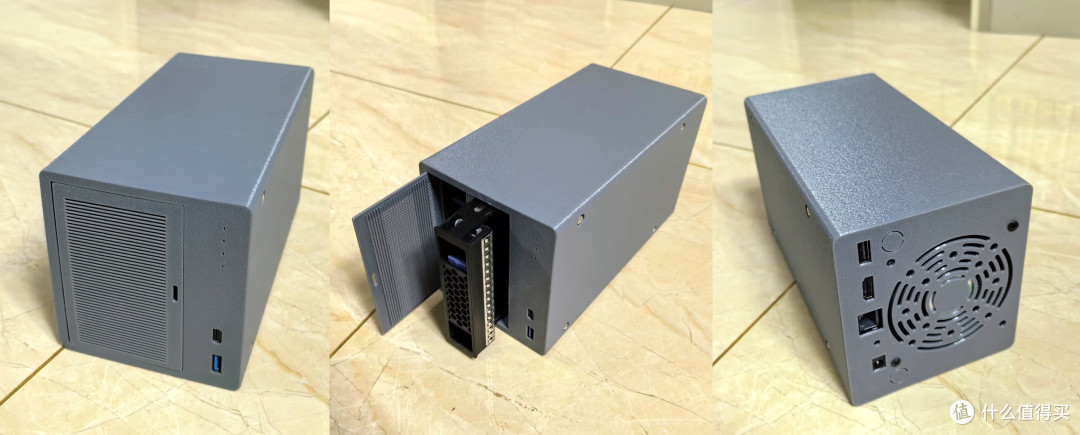

1.洛川调整优化

首先这个机箱质感很强，白色和灰色我最喜欢，前置有一个防尘门，既有装饰作用也有防尘作用，但是要取下防尘门才能取下左侧盘架

这个机箱侧面有红外和TTL开窗，背面IO也比较精准，预留了两个按键孔

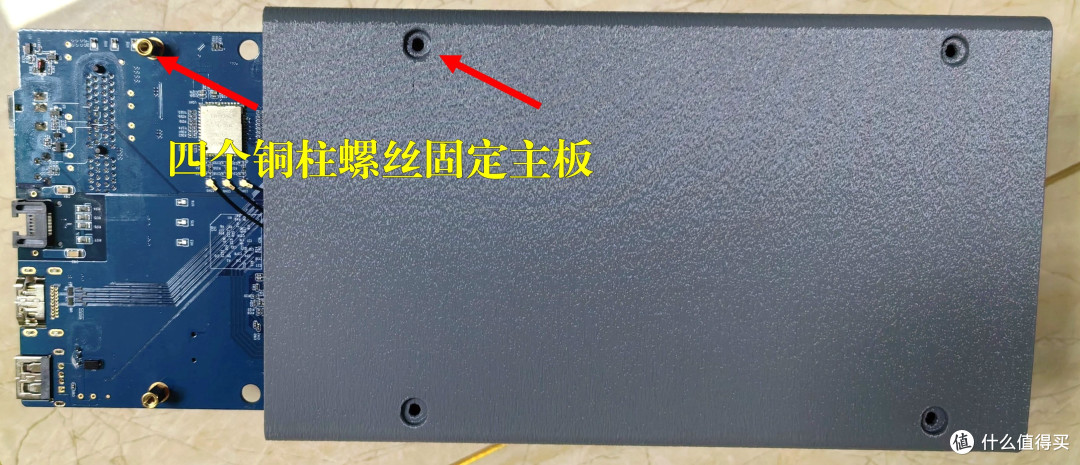

后盖是卡口设计，不过主板和背板都是机械螺丝固定，背板有加厚的夹层固定，非常牢固

优点是非常牢固，缺点是一定程度影响侧面侧面美观

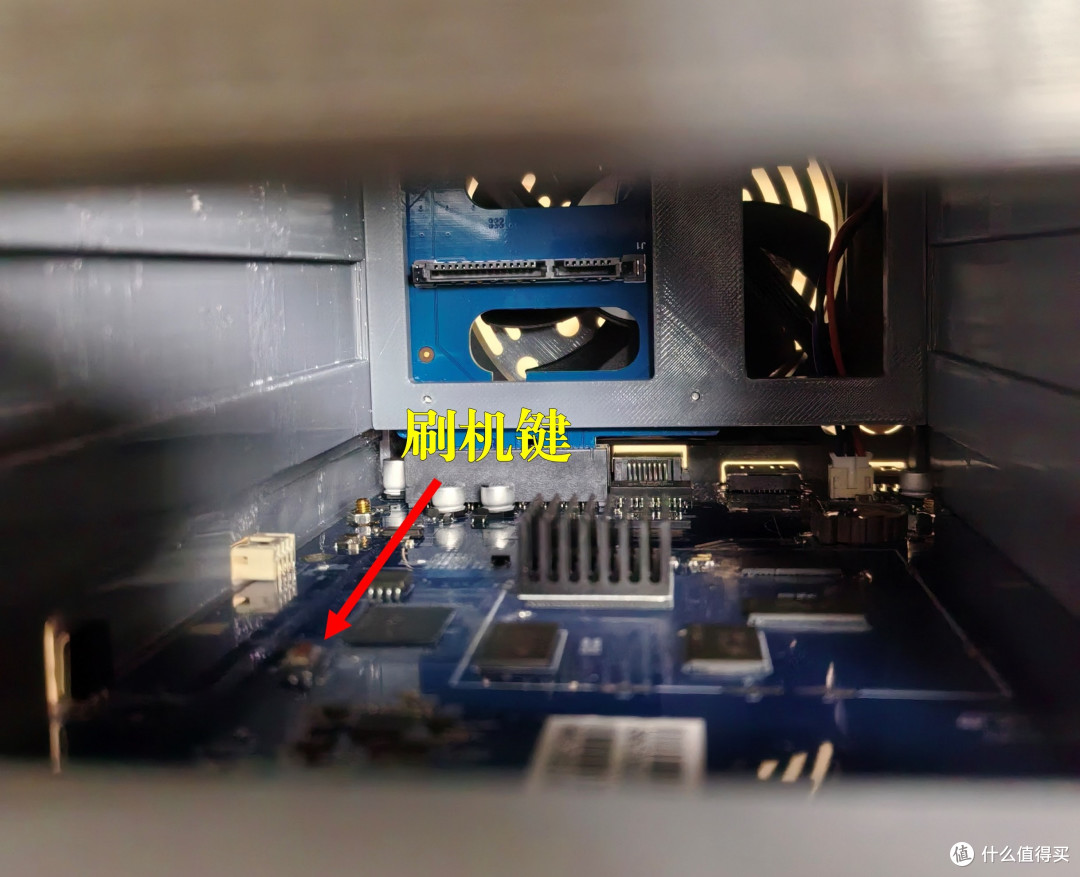

需要说明的的是，U盘刷机键在这个机箱取下硬盘架后是可以免拆机箱的

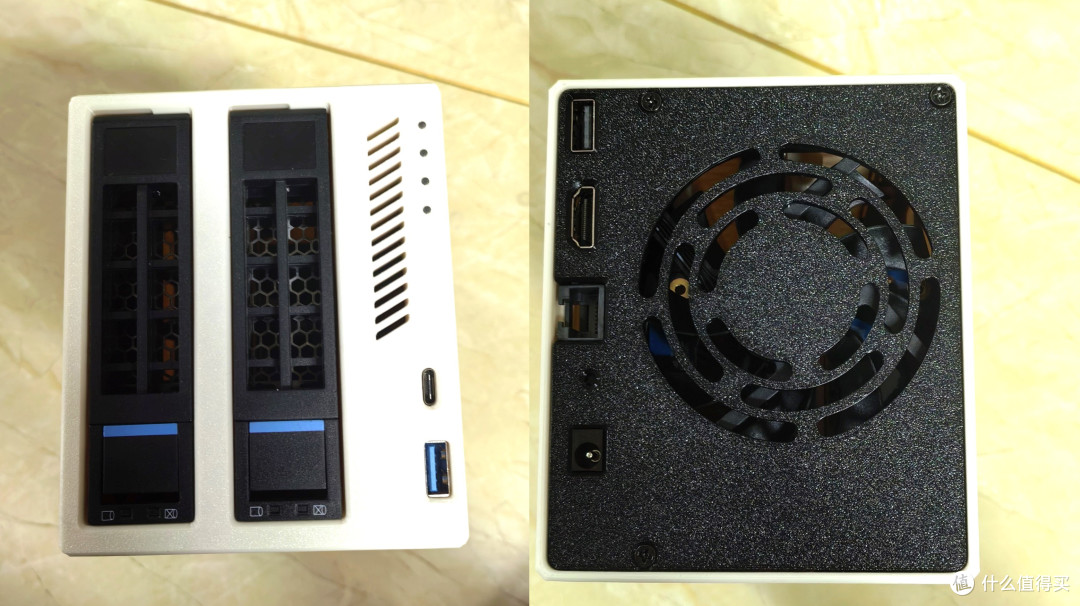

2.色铁定制

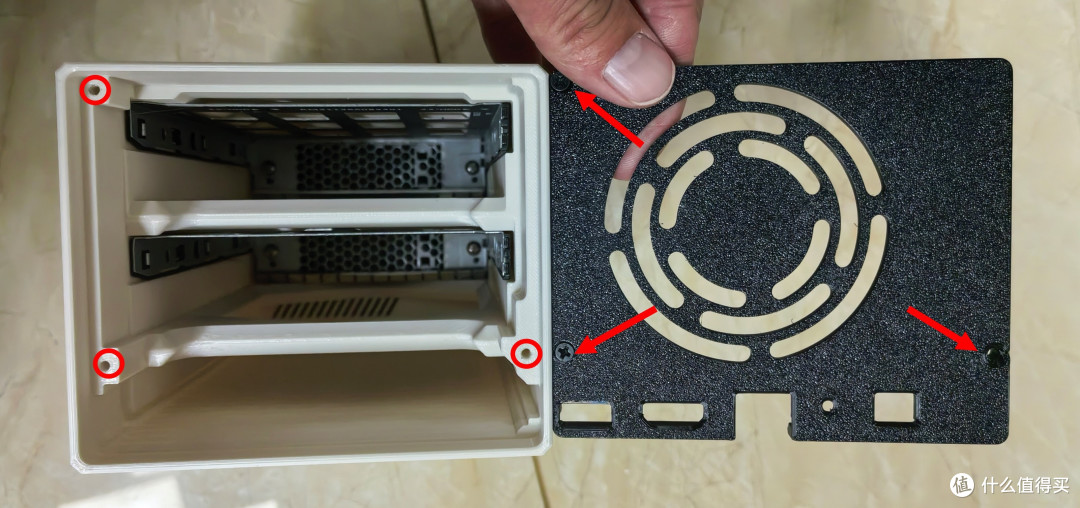

这个机箱采用了不一样的思路，首先特点是整个机箱就用了三个螺丝固定后盖，其余全部卡笋或者机械结构

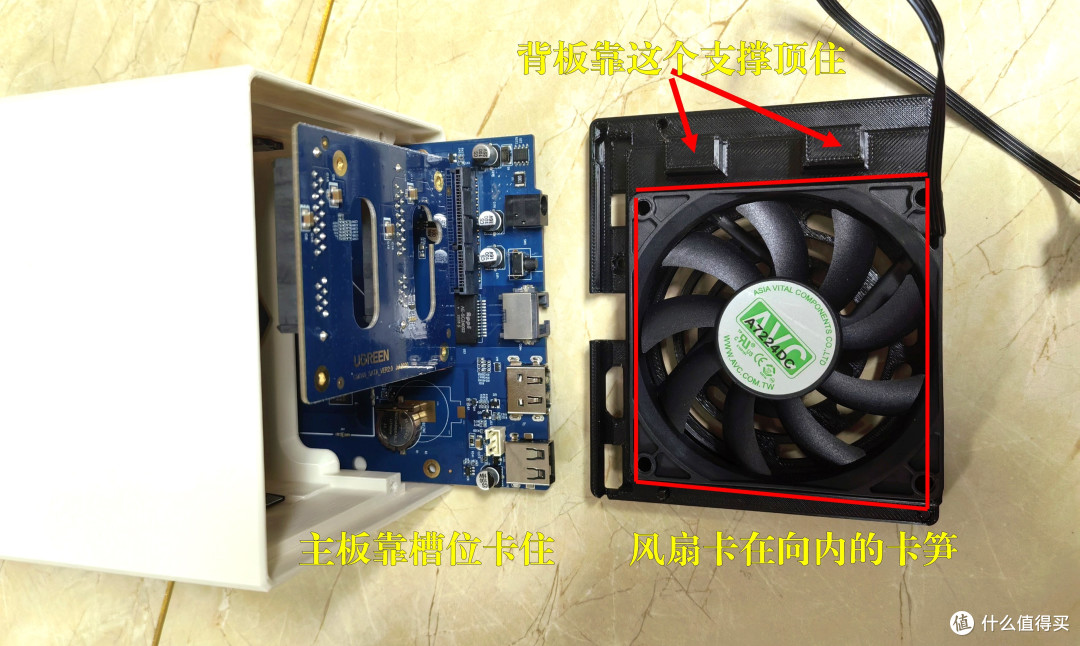

主板靠后盖和前面板孔位和机箱主板槽固定，背板靠后盖突出向前顶住（机箱有向后固定），风扇靠后盖卡槽固定

如果是白色的机箱，为了防止led透过机箱漏光，还贴心送了led遮光曹，使led定向发光

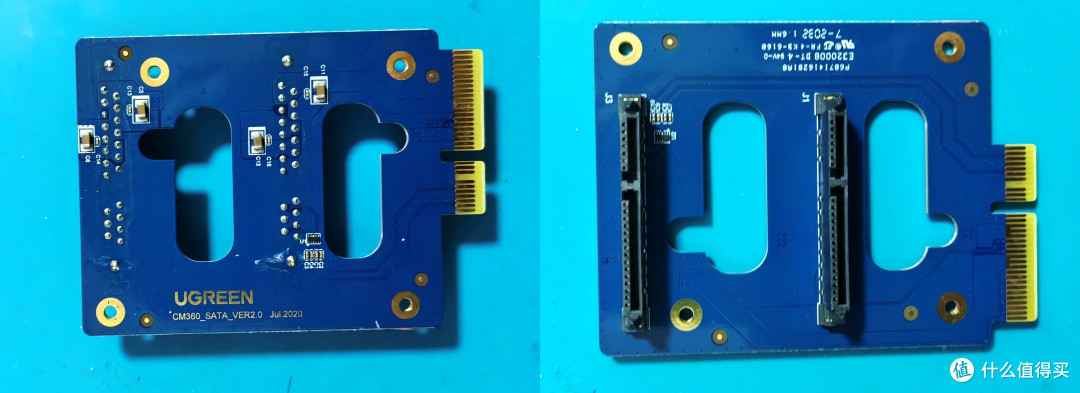

另外色铁定制了带led的sata背板，如果不使用原厂背板，使用这个定制背板，硬盘架是会发光的

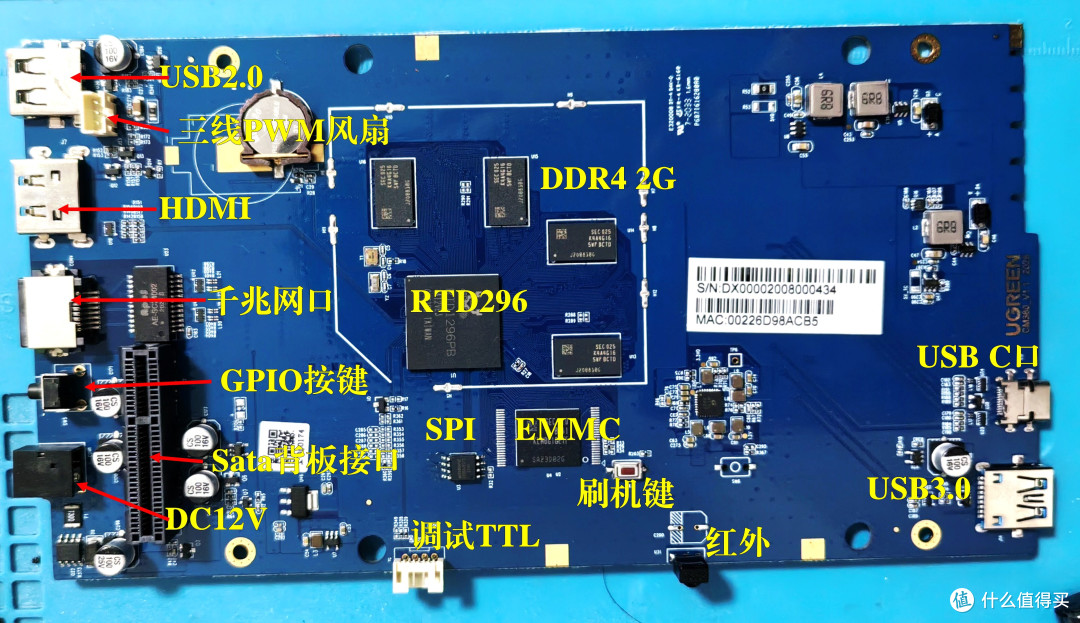

二、主板功能简介

1. RTD1296是realtek公司的多用图SOC，四核A53频率1.4G，集成T820的GPU和解码引擎，轻松驾驭4K，芝某杜的Z10，Z9S都是这个配置，同时集成路由硬件转发功能，内存是DDR4，四颗512M组成双通道。

2. 主板有HDMI接口，适合高清播放，同时有红外接口，轻松实现遥控开关机，配合芝某杜系统的海报强，妥妥本地影音库。

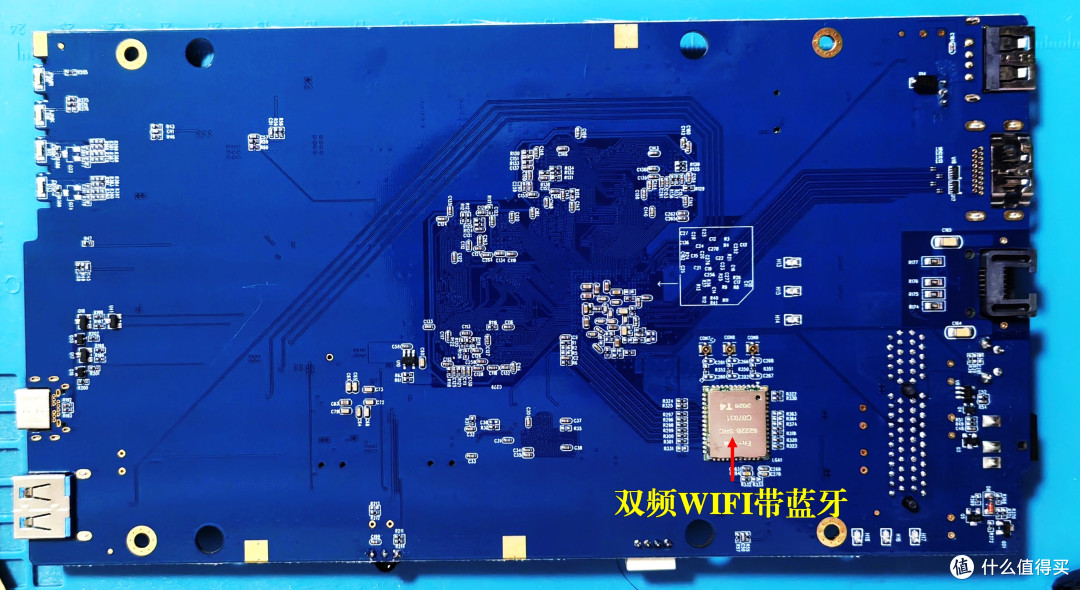

3. 接口非常丰富，三个usb，还有无线、蓝牙等接口，不管是nas还是播放器都轻松驾驭。

4. 主背板分离，支持硬盘热插拔，这个板子显然为NAS设计，且有PWM风扇，解决硬盘散热，群某晖DS218，DS220J，DS420J都是这个配置，不过内存只有218是2G，其它还有512-1G的配置，只能说某晖是买软件送机器。

5. 主板准新，但是红外、刷机键、空焊的SPI均已焊接完成，方便折腾刷机，同时主板送了WIFI天线，散热器，TTL线，还有三线PWM风扇转标准四线PWM风扇转接线，方便组装、调试。

三、刷机小钢炮（系统功能介绍）

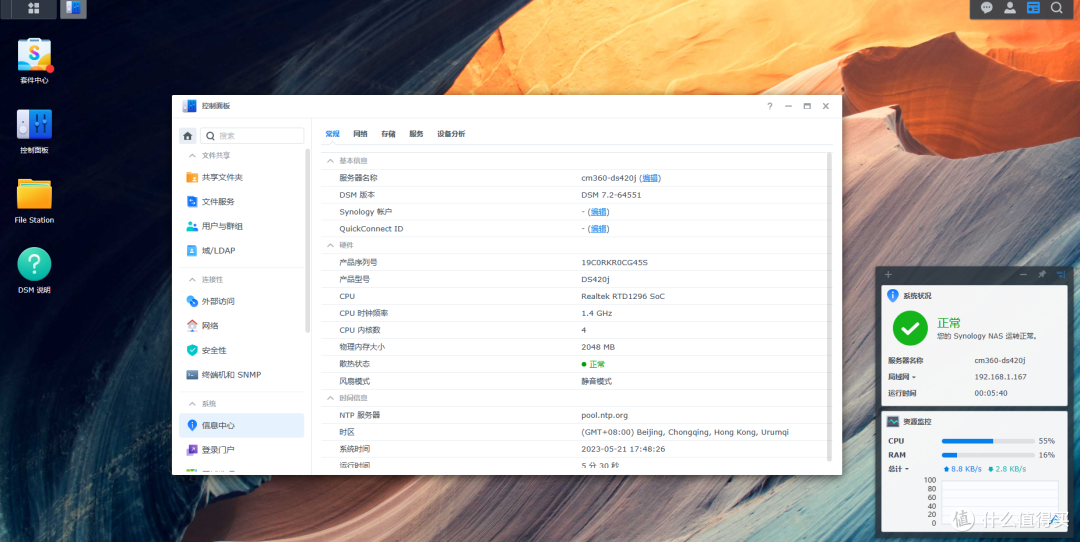

（一）某晖DS218系统

1. 某晖可以在线安装和升级 由于已经补齐spi，与某晖DS218硬件雷同，所以移植了的系统可以直接在线安装和升级（可以安装最新版并随时升级）

2. 支持一键改mac和sn脚本 说白了就是可以全洗白，从而使用qc等功能，如果自己有独立ip地址（指的是可访问非10开头的局域网地址）配合路由器ddns和端口转发，是不建议洗白的，一是已经白票固件了，别再白票服务器；二是qc中转速度一般，远不如端口转发能跑满上行。 书归正传，直接在ssh下执行

   sudo curl -L http://code.imnks.com/cm360/cm360macsn.sh | bash -s -- 00:11:32:11:22:33 2140QEN173201

   其中00:11:32:11:22:33和2140QEN173201分别对应mac和sn 如果你不知到如何ssh，请参见矿神教程

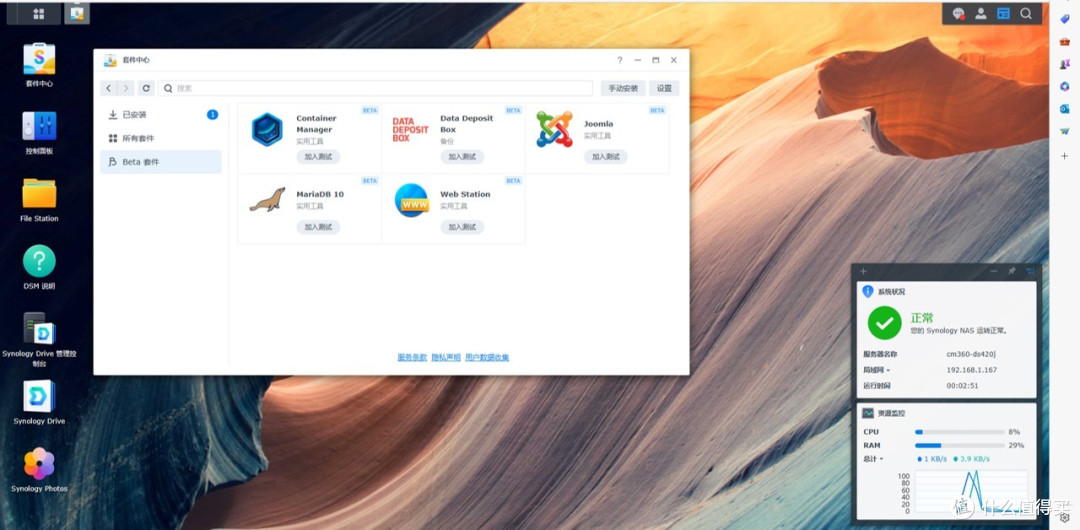

3. 支持手动安装docker 手动安装指的是默认ds218不支持container manager（就是docker），但是网上很多教程修改型号安装ds420j的container套件。教程参见群晖DSM7.2正式版armv8机型安装Container Manager (Docker)

4. 目前已知功能和bug。 经过1年多的迭代，cm360的某晖系统算是比较完善了，有群友测试运行100多天，很稳定。目前有“防死机dtb”和“1020dtb”，1020版本所有led正常（两个sata灯，一个电源灯，一个网口灯），开机风扇40%转速（可以通过uboot调整、脚本调整），但是有部分情况下会异常重启。防死机dtb的问题是网口灯常亮（关机后也亮）。

（二）芝杜Z10同款系统

1. Z10同款系统，基于安卓7.1深度定制2.3.88版本系统，由“adams”大佬移植，支持海报墙4.0，是芝某度1296最近的系统，也无需再更新。

2. 开机后，红外在兼容移动魔百盒遥控、芝某度原板遥控，兼融各类蓝牙遥控，但关机后只能红外开机且仅支持一种（硬件限制，只支持特定唤醒红外码，在关机时内核存入特定寄存器）

3. rtd1296轻松硬解4K，配合芝度完善优化解码等功能，是一台非常好的高清影音设备。主要问题是由于芯片是1296PB版本，不支持解码杜比音频（只有DC和DD版本支持解码杜比），所以如果播放4K等原盘如果采用杜比音效，则没有声音，需要使用HDMI源码透传功能由外置功放或者声卡解码。还有一个办法是使用修改版海报墙，原理是调用第三方播放器软解音频，但是可能因视频码率过高造成画面卡顿。

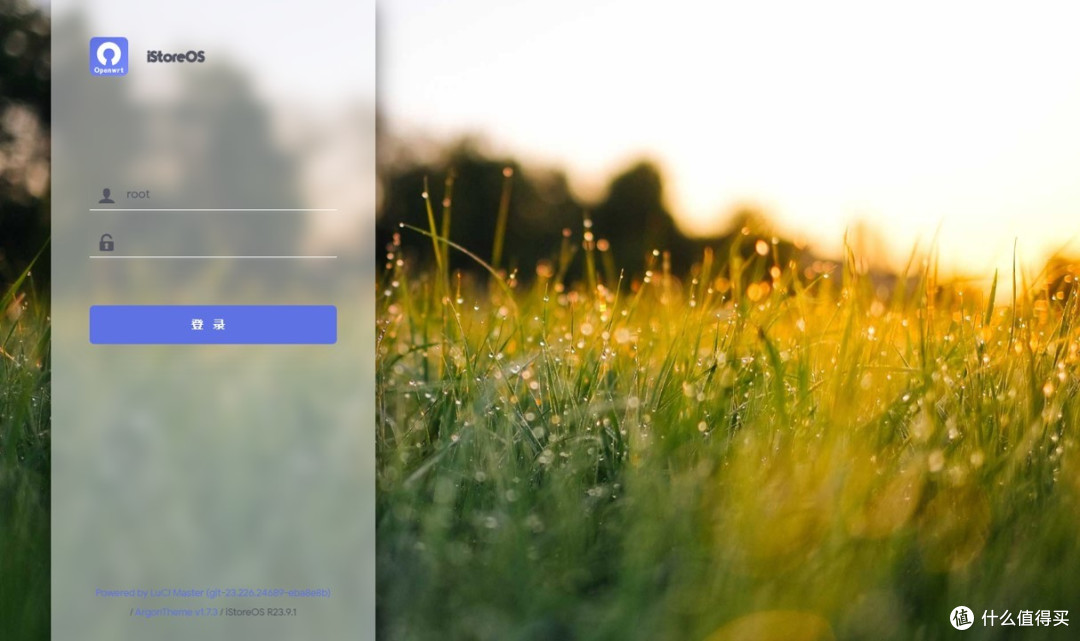

（三）ars2同款istore系统

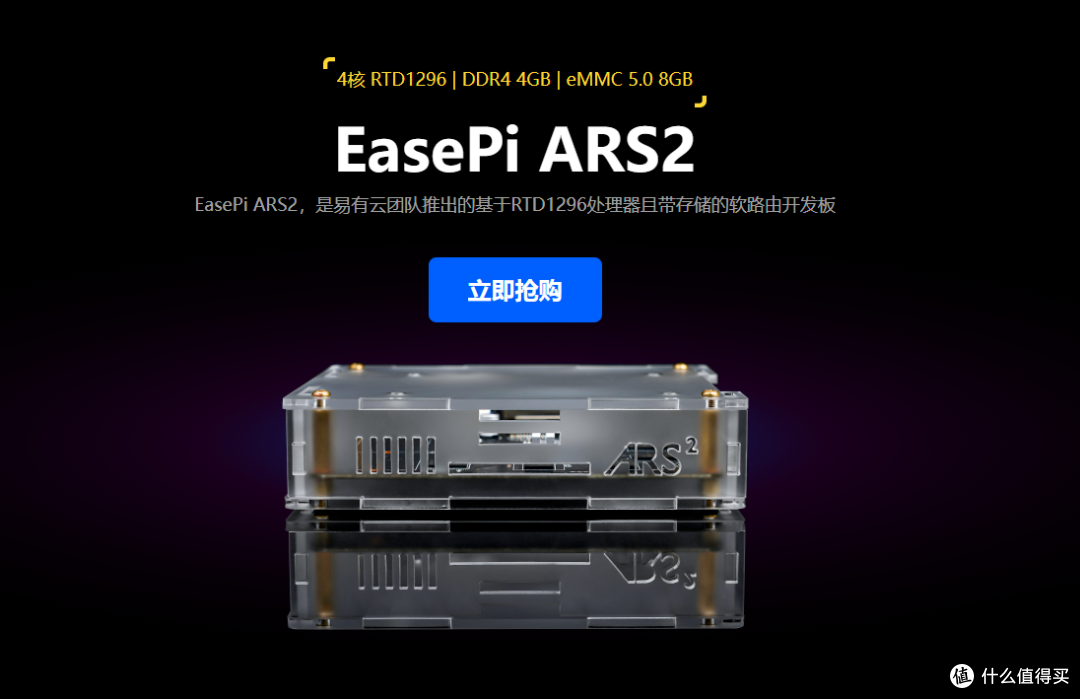

ars2是酷友社推出的easePi首代产品，也是因为有了ars2，才研发了istore，所以可以这么说，istore就是为1296平台而生，后来才转型做rk系列和x86系列

istore不详细介绍，但是对rtd1296系列而言，用心最多，有官方应用商店，docker，官方远程连接等，应用商店的jellyfin专为1296优化，免配置使用硬件加速（gpu和硬件解码）

（四）铁某马f2-210同款系统

由于铁某马210系列使用了rtd1296，所以这个系统可以用于cm360

这个系统功能不多，但是nas必须的磁盘管理，smb，docker等都有，最主要一点这个系统没有云验证，也就是说只要运行该系统就能类似qc的远程访问

（五）多启动方案

cm360板载了emmc，同时加焊了spi，所以，可以实现spi和emmc多启动，spi专为群某晖，boot市稍息专门定制的多启动boot，也是目前1296唯一未绑定设备的boot，可以在emmc中写入芝某度、istore之一，spi写入可升级群某晖。默认从spi启动，当按下usb刷机键可临时启动emmc系统，当U盘刷入对应默认群某晖和emmc的scr脚本后，可以切换默认启动系统。

另外“r-MT”大佬为这个设备移植了威联通系统，因为我没有深度使用，就不详细列举了，近期大佬说可能要开源。

结语

cm360经过各群友大佬的不懈努力，机箱多姿多彩，系统日趋稳定，算上3D打印热插拔机箱不到300元，第三方系统随意使用，值得玩一下。 刷机教程之前已经委托@晋升奶爸垃圾佬 发过，且矿神网站也有专题教程，不需要再发，如有补充较多，后续可能发一篇拾遗。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
