散热篇
一、谁都爱甜品
每一代显卡为了区分不同的消费市场,都会划分成不同的等级。比如旗舰级、中端级、甜品级、入门级等等。AMD和NIVIDA会在每个层次布置相应的产品进行捉对撕杀。而1200元左右的黄金价位,双方往往要布置二款,甚至三款产品,为对方制造压力。可见,甜品级显卡市场由于销量巨大,不论是AMD和NIVIDA,还是不同的显卡厂家都会非常重视。
二、PK前的准备
本次参与PK的两款的显卡,都是售价1199元,分别是微星GTX950 GAMING和讯景R9 370X黑狼进化版。由于微星GTX950 GAMING只有2G版本,为了公平起见,所以,讯景R9 370X黑狼进化版同样选择了2G版本进行对比测试。

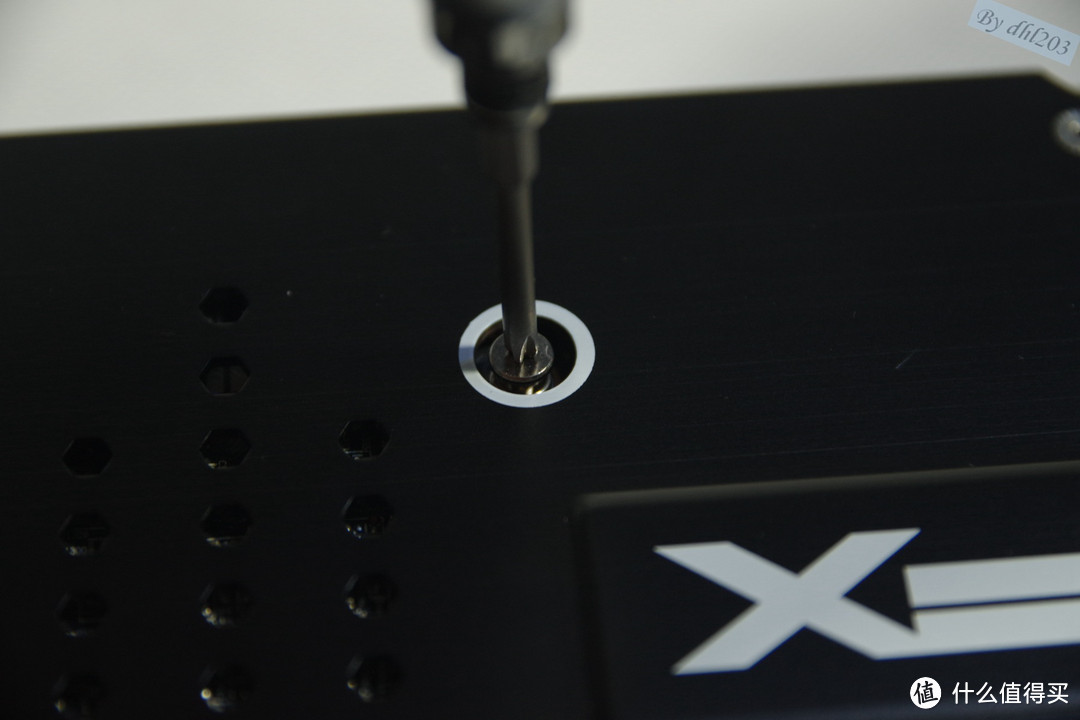

首先着重研究两张显卡的散热器性能,将两张显卡拆解,并将散热器分离,对比散热器及风扇用料、做工等。
1、包装
微星GTX950 GAMING依然采用了GAMING系列显卡惯用的红黑风格包装,TORX FAN技术所特有的两种引流扇叶設計,零噪空间技术,HDT直触式热管技术,GAMING APP一键超频技术等等。微星军规显卡的看家本领,一应俱全。
讯景R9 370X黑狼2G进化版算是XFX高端显卡
的初级产品,因为包装不再是方方正正的盒子,而是换成了XFX显卡所特有的“X”字母形状。讯景R9 370X显卡的实力也是不容小觑,酷魂三代私人定制散热系统,智能温控风扇,劲炫LED灯光,超高核心频率,全日系电容等等。
2、散热器
微星GTX950 GAMING显卡采用了微星传统的TWIN FROZR V散热器,由于核心发热小,散热器只有两条6MM热管,共有44片散热鳍片。微星GTX950 GAMING显卡拥有“零噪空间”静音技术,实际原理就是显卡在低发热状态下,显卡温度如果低于某个数值,显卡风扇就实现停转,实现“零噪音”。待显卡负载增加,两风扇以相同的转速开始运转,增加散热能力。
微星GTX950 GAMING显卡散热器的底座热管采用了直接接触式设计,整个散热器只有2条热管,但其中一条热管的两端都穿插在散热鳍片中,导致整个散热器共有3条热管穿插其中,形成了“1上2下”的布局。热管与鳍片结合工艺为穿FIN。
相比之下,讯景R9 370X的显卡散热器要厚实得多,讯景R9 370X采用了酷魂三代散热器,具有4条8mm热管,总共有51片散热鳍片,结合工艺为穿FIN工艺。讯景R9 370X的降低噪音技术与微星GTX950 GAMING大致相同,显卡在低负载状态下停转,高负载下开始转动。
讯景R9 370X显卡散热器底座采用了纯铜设计,大面积铜块可以与GPU核心有更大的接触面积,热管全部布局在散热器下方。风扇为4PIN控制可以实现PWM功能。
3、风扇
微星GTX950 GAMING的外形要大一些,主要是因为显卡散热器的的体积大,这种大除了体现在散热器上,也体积在散热器风扇上,微星GTX950 GAMING的风扇直径为9.5mm,每个风扇都采用了三点式固定安装方式。
GTX950的散热风扇来处台湾动力,风扇规格为PLD10010S12HH,工作电压12V,工作电流为0.4A,风扇采用了4PIN控制,可以实现PWM调节转速的功能。TORX FAN技术为扇叶设置了导流槽,这样的设计可以减小噪音、增加风量。
虽然讯景R9 370X的显卡散热器要厚实得多,但体积并未明显增加,风扇直径为9MM。风扇为免拆式安装方式,电路为直接接触式工作原理,没有线缆、接头等零件,风扇4PIN触点直接与散热器上供电控制触点相连,方便玩家直接拆卸,清理灰尘。
R370X的散热风扇来自富士多,风扇规格为FDC10H12S9,工作电压12V,工作电流为0.35A,风扇采用了4PIN控制,可以实现PWM调节转速的功能。
三、散热静音实测
测试平台的配置如下:
CPU: E3 1231V3
散热器:九州风神加百利
内存:异极电竞条1600 8G×2
SSD:镁光 MX200
HDD:希捷 新酷鱼 2T
系统:Win7 旗舰版 64位
测试原理:选取显卡工作的两个状态极限状态,测试散热器风扇的转速、风压、噪音,同时选取散热器GPU中央右侧热管温度、GPU温度作为测试数据。
为显卡散热器的风扇贴上反光纸,测试转速。
1、开机后,不进行任何操作,显卡在待机状态:
微星GTX950GAMING
转速:
风压:
噪音:
GPU中央右侧热管温度:
GPU温度:
讯景R9 370X
转速:
风压:
噪音:
GPU中央右侧热管温度:
GPU温度:
在待机状态下,两显卡风扇完全停转,转速为0,虽然有一定的噪音数值,可以认为是平台噪音以及环境噪音。
两显卡的温度完全相同为40℃,噪音、风速、散热器热管温度也相同基本。

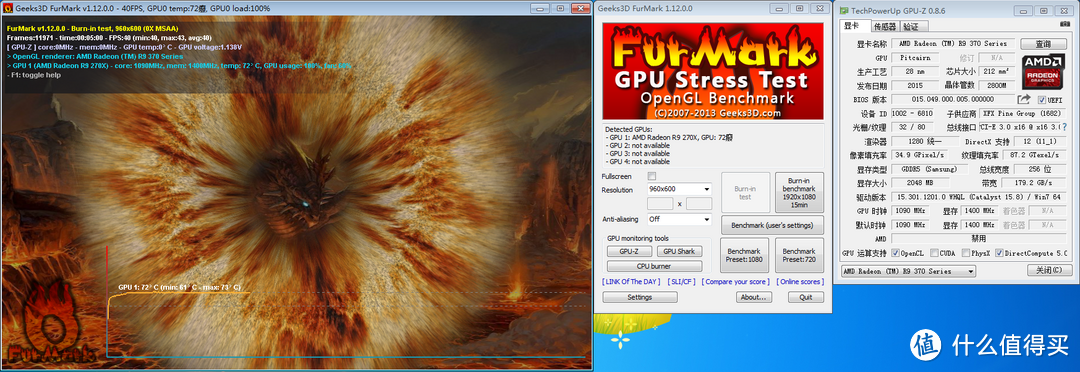

2、运行FUMARK1.15版本,以960*600运行GPU BURN模式5分钟开始测试。
微星GTX950 GAMING
转速:
风压:
噪音:
GPU中央右侧热管温度:
GPU温度:
讯景R9 370X
转速:
风压:
噪音:
GPU中央右侧热管温度:
GPU温度:
在FUMRAK测试模式下,通过观察显卡风扇的转动时机,可以确定两款显卡的风扇启动温度都是60。在FUARMK拷机测试中,微星GTX950GAMING最终GPU温度稳定在65℃,表现亮眼,得益于新的制程和GPU架构。而讯景R9 370X最终GPU温度稳定在73℃,4热管对于,通过观察FUMRAK中温度数值,发现温度达到64℃后,
微星GTX950 GAMING的风扇转数为900RPM,由于转速较低,静音效果也不错。
由于在在散热器散热面积和散热风扇尺寸上都不占优势,讯景R9 370X风扇最终转速稳定在2400RPM,因为散热器的4热管结构,必须用高转速才能彻底将热管吹出,同时,带来了偏大的噪音数值。
温度方面,两显卡的GPU右侧热管温度基本相同。
四、总结
将数值汇总,方便查阅。
第二篇对比评测,将着重在性能方面,文章即将上线,敬礼期待。
