更适合小体积装机+轻度超频丨技嘉小雕Z890M WiFi7主板评测

随着Intel Ultra处理器的降价，相信有相当一部分用户已经打算升级，选择主板其实还是比较讲究的，毕竟是大换代，也就是架构全改，BIOS和厂商调试非常重要。

本文和大家分享下非常适合超频的M-ATX小板技嘉小雕Z890M，同时也包含了保守型的超频作业，欢迎点赞收藏打赏三连，有复杂问题咨询请单独联系。

⏹ 省流总结

给懒得看完的朋友做下总结，其实就是标题所说的三大特点：

● 第一是高度集成，虽然只是M-ATX尺寸，但小配置塞满了，散热装甲、内置的WiFi7无线网卡、超频专用键和USB4协议的Type-C接口等应有尽有，不用自己加装。

● 第二是超频难度极低，技嘉能被列入御三家，就是因为BIOS会比二三线厂商强很多，主要体现在CPU+内存超频上，一键超频很简单，手动超频上限也高。

● 最后是装机难度下降，HDMI接口被设计在主板内侧，方便用户接机箱内拓展屏幕，WiFi天线换了安装更简单的模具，同时还有额外的Panel理线器，具体看下文实拍。

● 特别说明，这张技嘉小雕Z890M只是同芯片组入门级别，并不适合打算玩极限超频的玩家，想冲击更高频率还是得超级雕。

简单来说，技嘉小雕Z890M适合打算装颜值小体积主机+想要简单超频的用户，列一下本文目录，大家可以按需跳转观看。

⏹ 测试环境

和主板相关的主要是CPU和内存，本次使用的硬件如下，大家可以参考下。

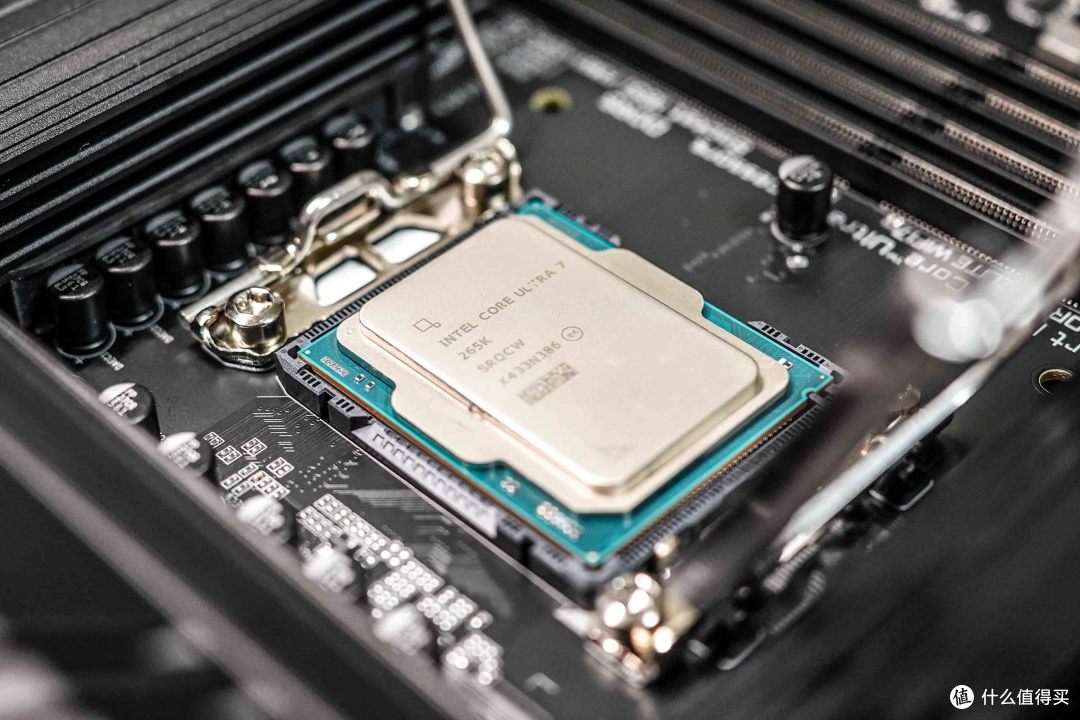

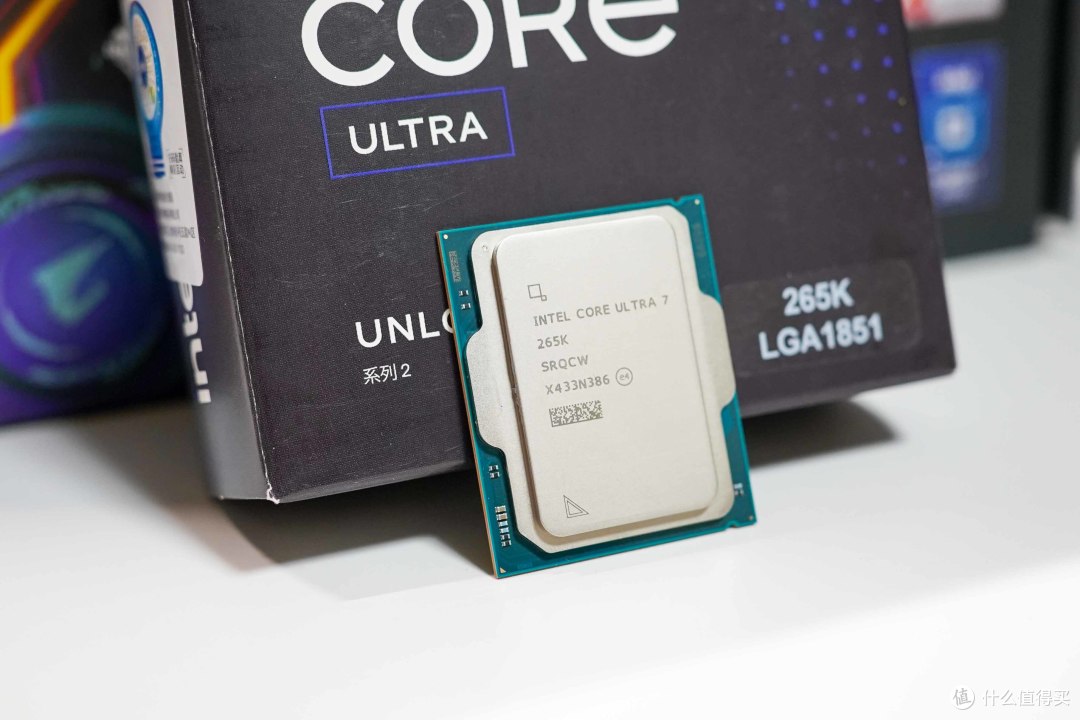

1️⃣ CPU丨Intel Ultra7 265K

简介：相比上一代主要新增了单独用于AI运算的NPU，内存延迟高师缺点，所以主板很重要，目前官方价格已经掉到3099元，散片两千六百多（超不了多少），可以入手了。

2️⃣ 主板丨技嘉小雕Z890M AORUS ELITE WIFI7

简介：本文评测品，具体表现看下文，同时还有白色版本（冰雕），比黑色贵一百，性能上无区别，看个人装机选择。

3️⃣ 内存丨金百达刃 8400MHz 24Gx2

简介：老款DDR5在ultra平台上使用，手动超频是有点困难的，建议是直接上XMP在8000MHz以上的高频新款，用起来会更简单省心一些。

⏹ 参数概览

下图是技嘉小雕Z890M的官方参数，列一下重点：

● CPU接口为LGA1851，支持最新一代的intel Ultra处理器，供电为12（60A）+1+2相，需要两个8Pin供电，最高能支持到U9级别。

● 内存支持为四根DDR5协议DIMM槽，支持ECC内存，详情页的最高9200MHz（仅供参考），实际频率得看CPU+内存体质。

● PCIe槽为PCIe5.0x16+PCIe4.0x16，其中PCIe5.0槽位仅支持显卡和固态硬盘，双显卡不区分插槽。

● 存储接口包含PCIe5.0协议M.2硬盘槽*1+PCIe4.0协议M.2硬盘槽*2+SATA3.0接口*4，M.2接口支持2280和2580长度，最长的槽支持25110和22100长度。

● 网络接口包含一个2.5G电口，另外板载了支持WiFi7+蓝牙5.4的联发科MT7925无线网卡。

● 视频接口为DP2.1接口*1+HDMI1.4接口*1，全功能USB4接口也能输出画面，音频接口为3.5mm接口*2+S/PDIF接口*1，板载支持7.1声道的声卡。

● USB板载最高是40Gbps带宽的USB4协议Type-C接口，主板上有机箱用的USB.2Gen2协议的Type-C接口。

除了上述硬配置以外，主板左上角还有独立的板载开关机键，和本文一样使用开放式机架的用户可以不接Panel针脚。

单独说一下保修，技嘉有免费帮修服务，人为损坏也含在内，支持个人送保：

● 个人送保的意思是不管你在哪儿买的（含二手），只要是SN在保的国行正品就行。

● 帮修范围具体看下图，基本上新手容易犯的错误都涵盖在内，还是非常良心的。

⏹ 外观开箱

由于这张主板有蛮多新的设计细节，所以分主板本身+特殊配件两部分来说，中间也会和大家分享下装机细节经验。

1️⃣ 主板本体

先放一下实际点亮的图，技嘉小雕Z890M在IO区和马甲区都有内置的RGB灯珠，正常不需要买额外的灯带，打算组光污染主机的朋友需要注意一下，尽量用支持技嘉灯效的控制器。

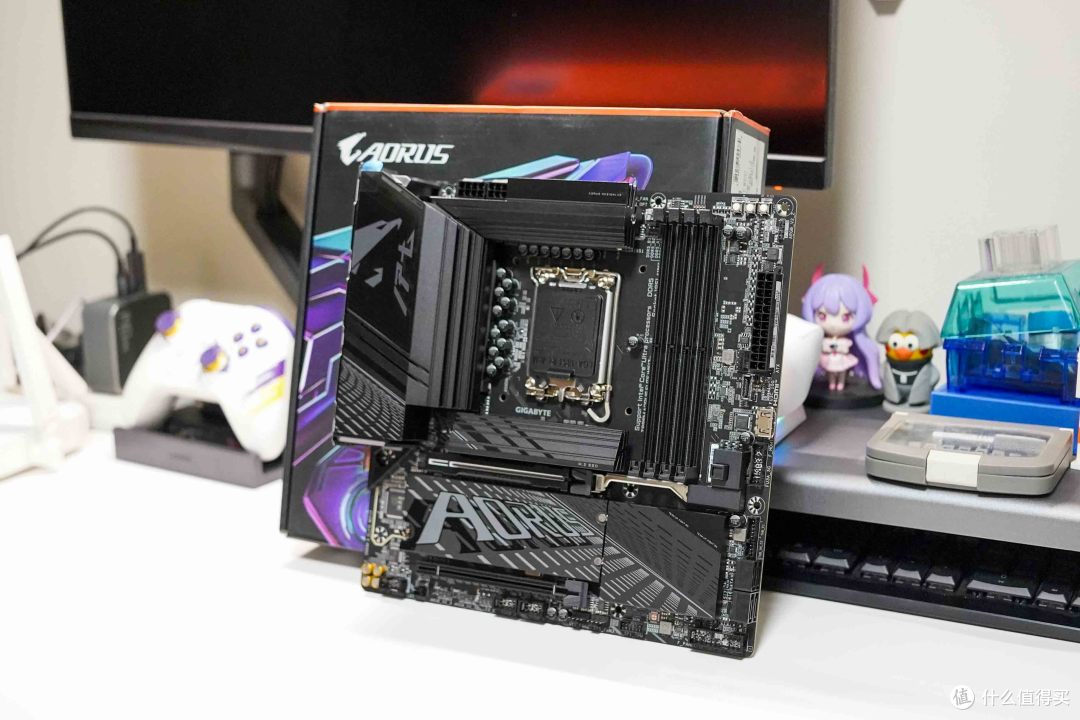

技嘉小雕Z890M是标准的M-ATX版型，尺寸为244*24mm，常规ATX/M-ATX机箱都能装的下，如果是紧凑型M-ATX机箱，建议是接完线再固定主板到机箱上。

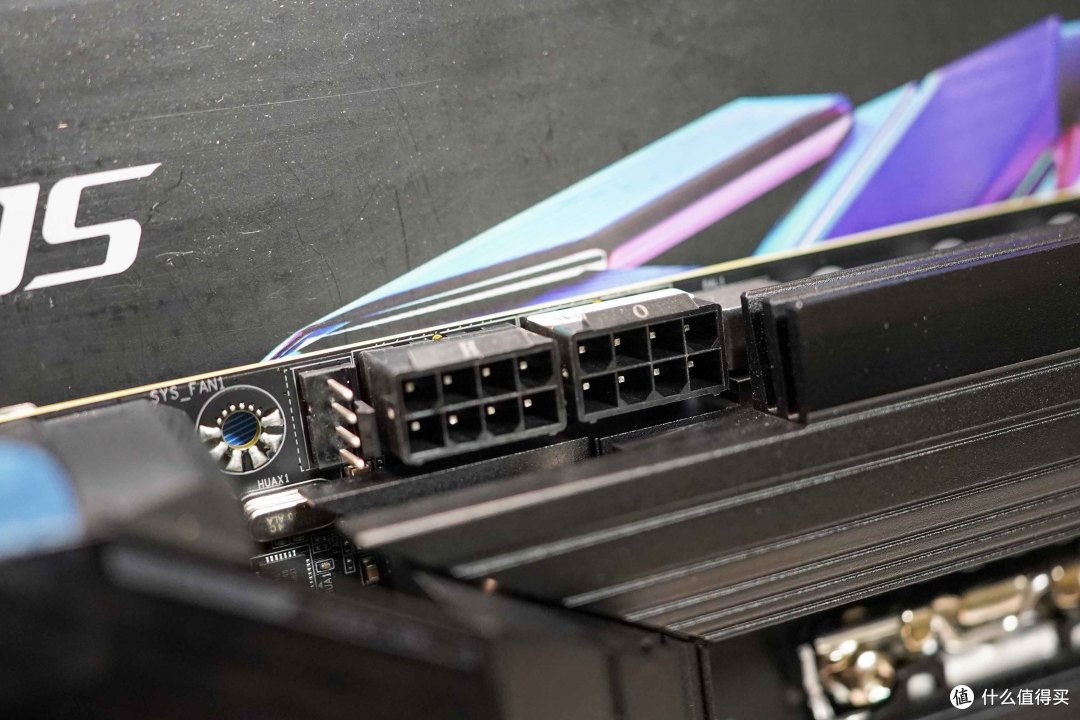

常规接口的布局很标准，CPU供电在左上区域，主板供电在右中区域，CPU供电需要两个8Pin，所以购买非模组电源的时候需要注意下供电口是否足够。

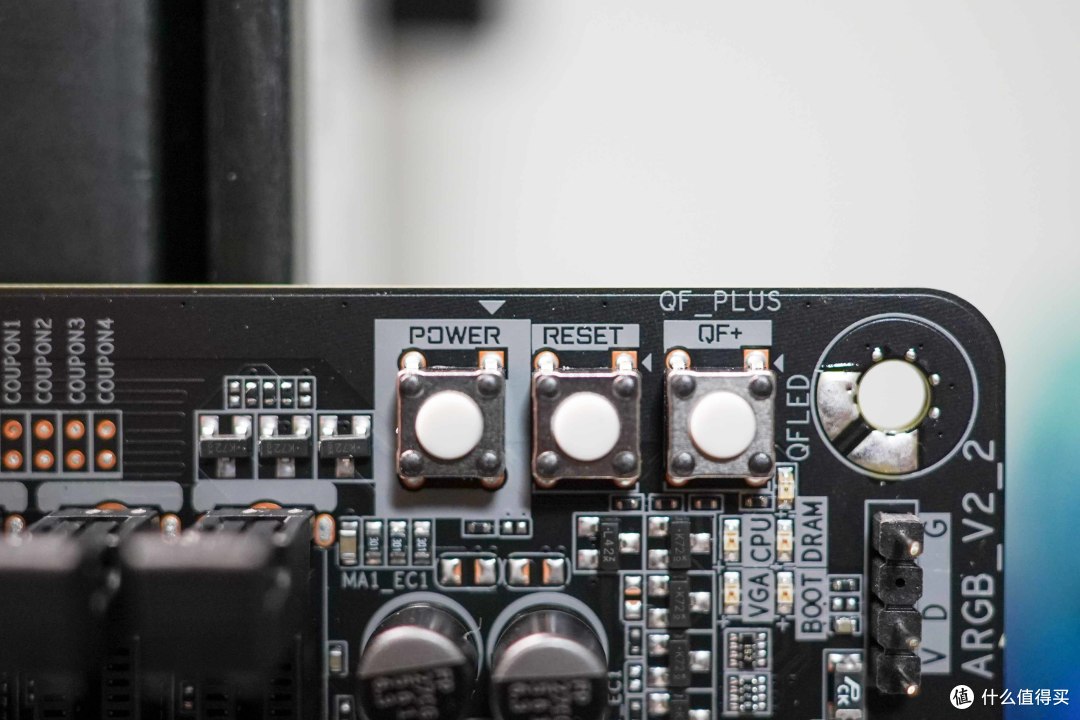

技嘉小雕Z890M的右上方是独立控制按钮，前文也提到过，从左到右依次功能如下：

● Power按钮是开关机。

● Reset按钮是重启。

● QF+是进入BIOS升级/恢复固件页面，支持无CPU更新BIOS。

除了QF+键以外，其他两个按钮对常规装机没啥帮助，但超频玩家来说非常方便，毕竟不需要接Panel针了，并且位置就在自检灯上面，观察硬件状态也顺手。

控制按钮下方则是四条内存槽，比较可惜的是没有做金属加固，毕竟这块主板定位就是入门级别Z890，想要好料得A板，怕有新手不太清楚，强调下目前Intel和AMD的内存装机建议：

● 建议是只上两条内存，四条内存上高频率还是比较难的，说人话就是高频条插四根大概率开不了XMP。

● 插内存一定是2和4槽位，不要乱插。

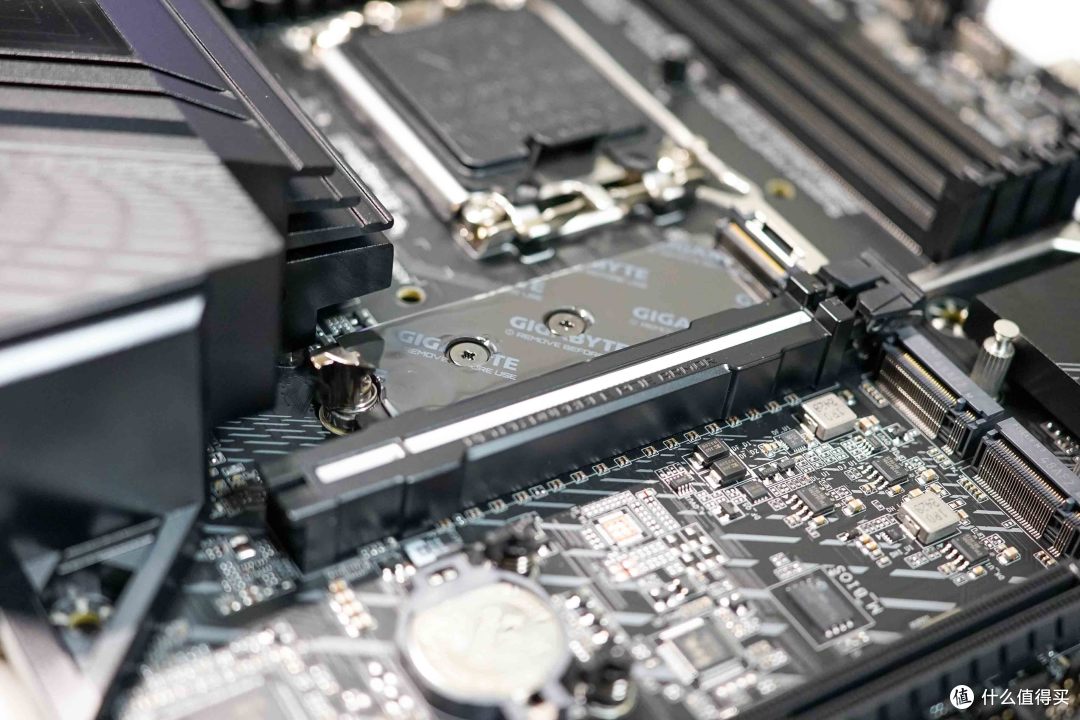

靠近CPU的主PCIe槽虽然也没有上金属加固，但做了ABS加固，对比下面的副槽就能看出来吧，所以上比较重的旗舰显卡没啥问题。

除了加固以外，技嘉近期出的新款Z/X主板都加了额外的PCIe槽解锁开关，拆装显卡再也不用靠掏了，对我们这种大手玩家而言是个非常实用的设计。

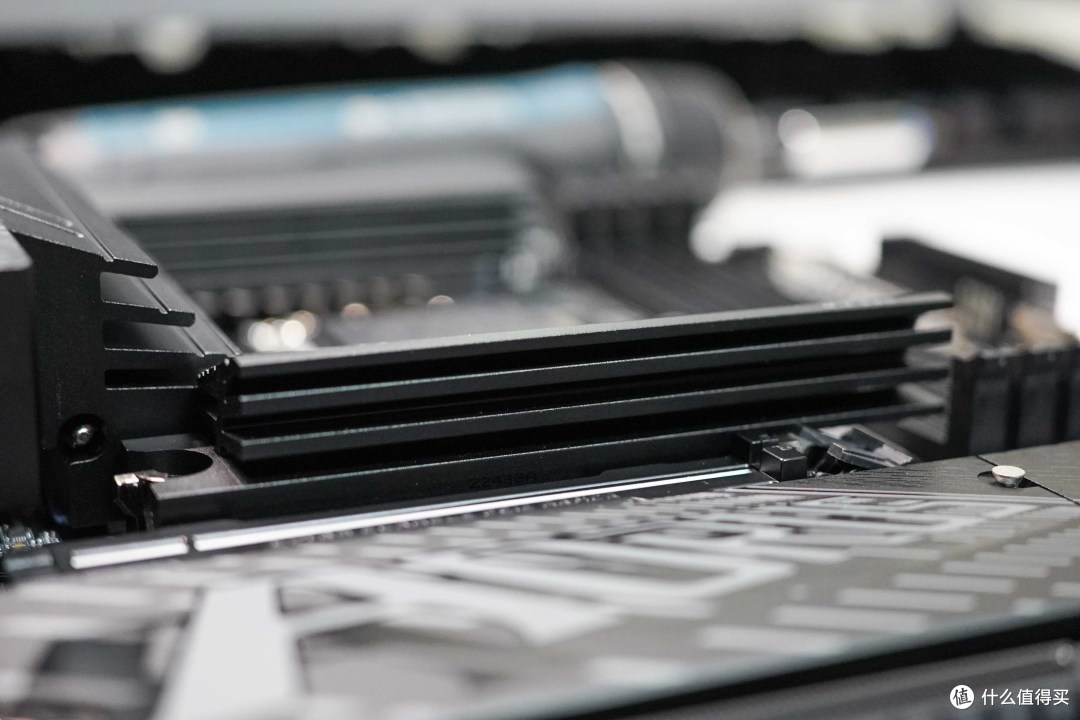

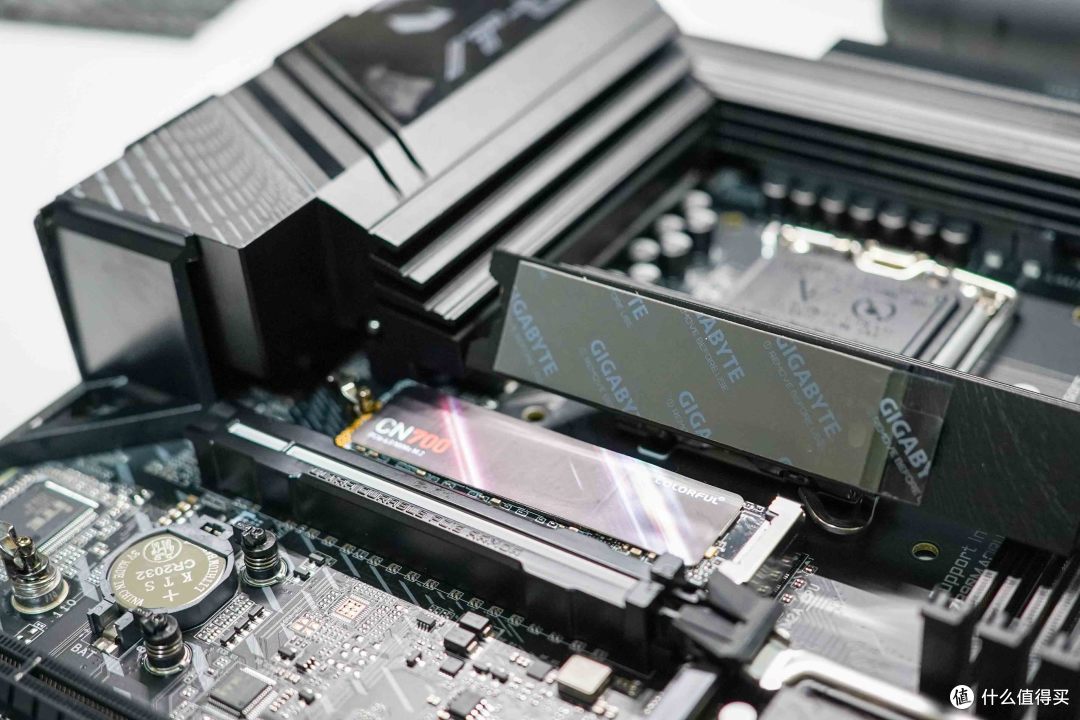

技嘉小雕Z890M的M.2硬盘槽都自带散热马甲，并且是免螺丝的卡扣设计，原装贴有导热垫，用的时候注意撕膜，不然会积热。

单独说一下靠近CPU的这个被动式散热马甲，确实有符合热力学的鳍片，但如果打算搭配PCIe5.0固态硬盘，还是建议用带风扇的主动散热器好点。

SATA硬盘接口就没啥好介绍的了，原装有一条弯头数据线，如果硬盘比较多，建议都用弯头的防止折叠。

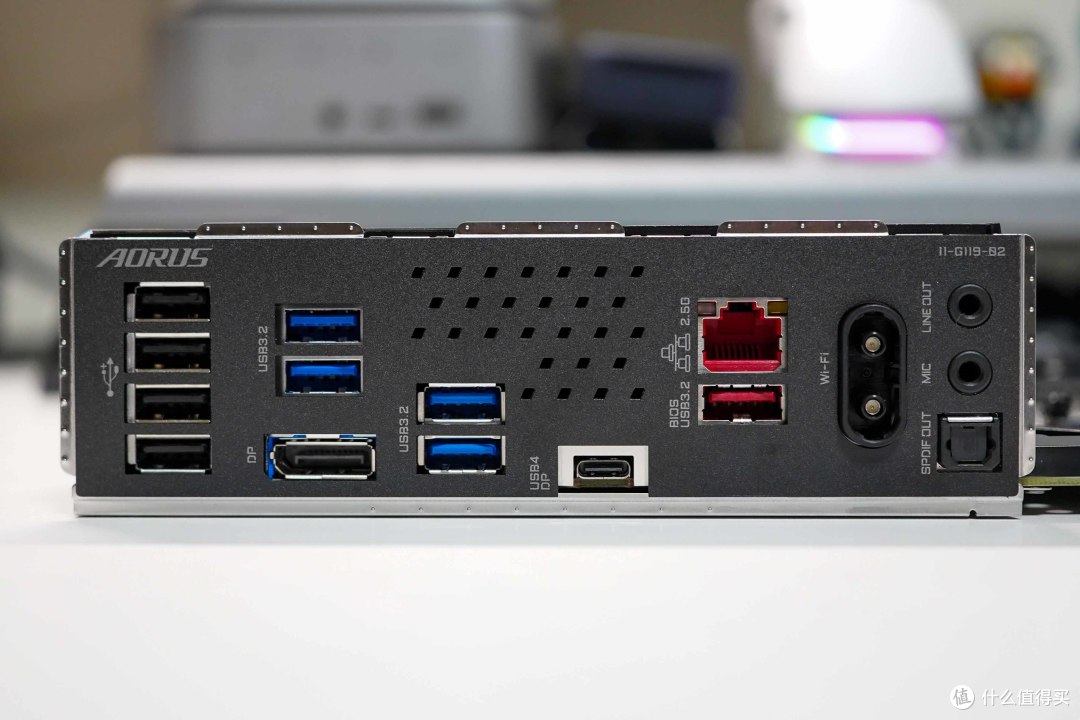

技嘉小雕Z890M的尾部IO区如下图所示，挡板做了额外的散热孔设计，下面和大家分享下这张主板特殊的地方。

2️⃣ 特殊配件

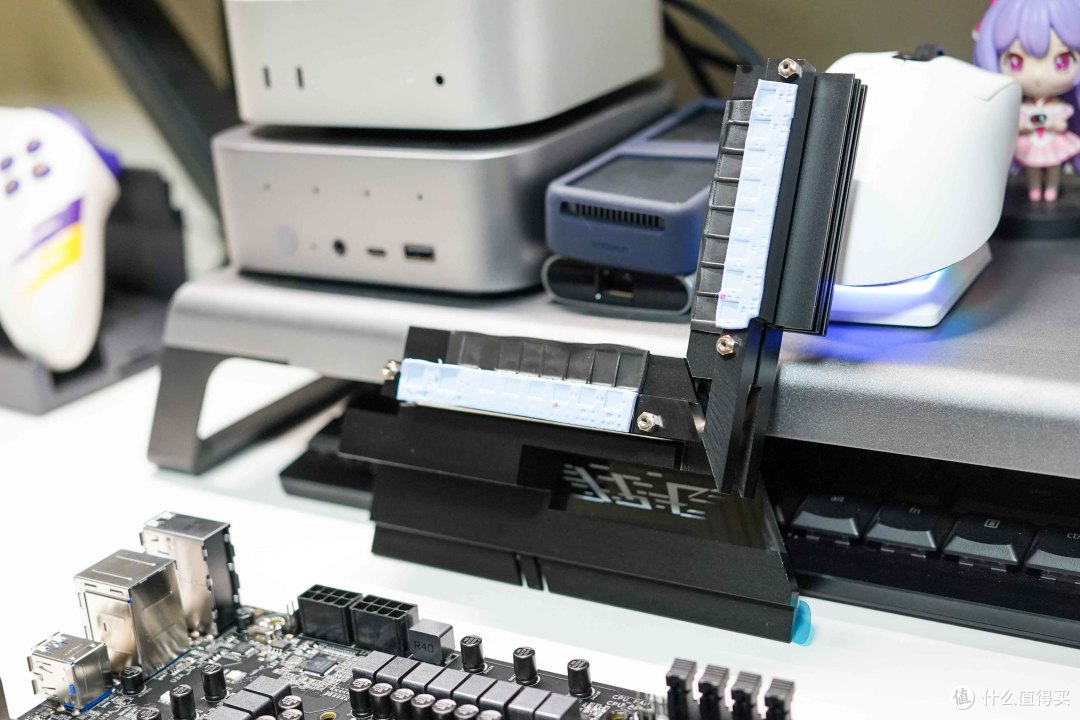

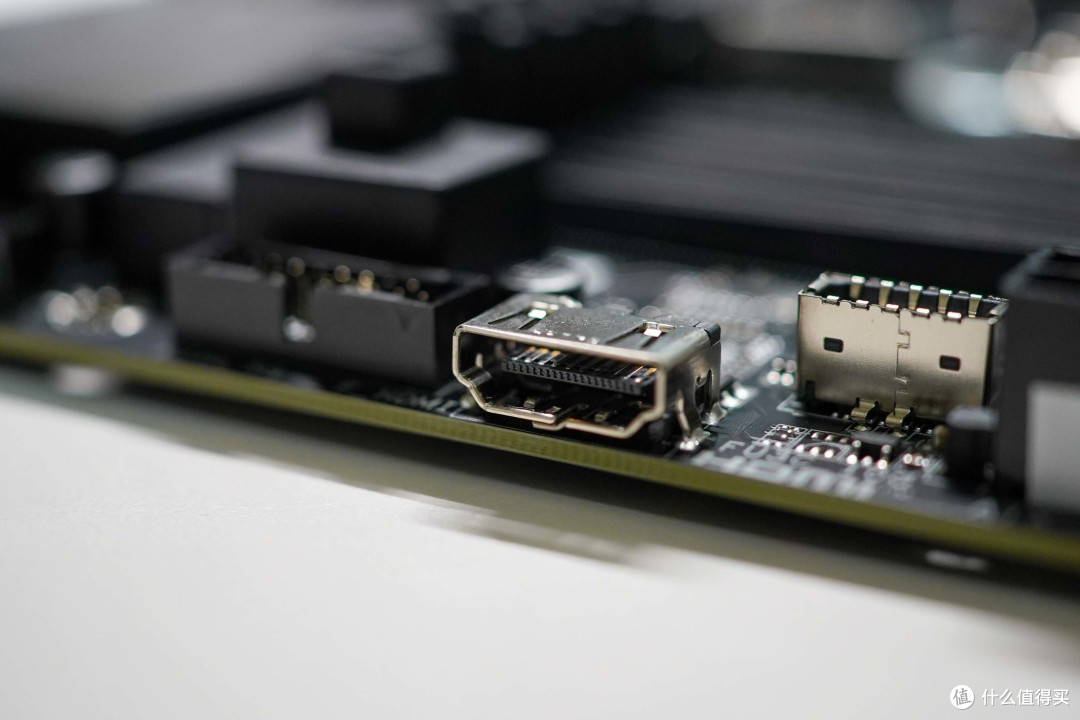

本段展示下技嘉小雕Z890M的特殊设计，首先是HDMI接口，和设计在IO区的传统主板不同，设计在主板内侧，适合接机箱屏幕或者额外的监控，走线更方便。

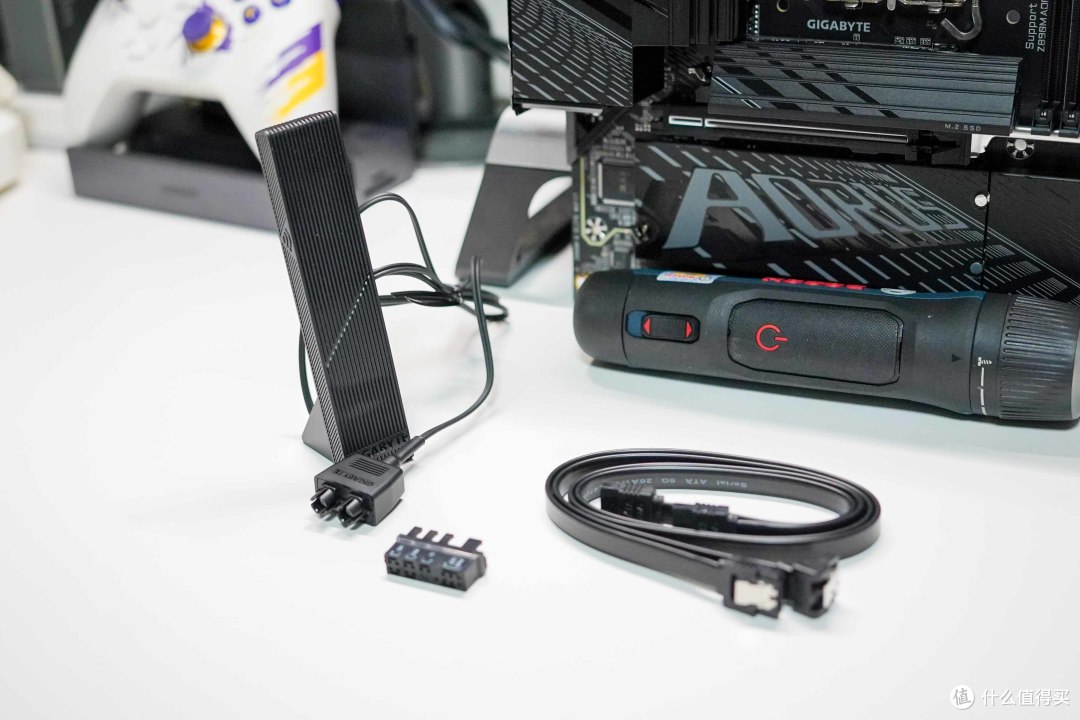

其次是WiFi天线，终于不是很烦人的螺口设计，直接怼到IO区对应的接口上就行，也是主打一个方便。

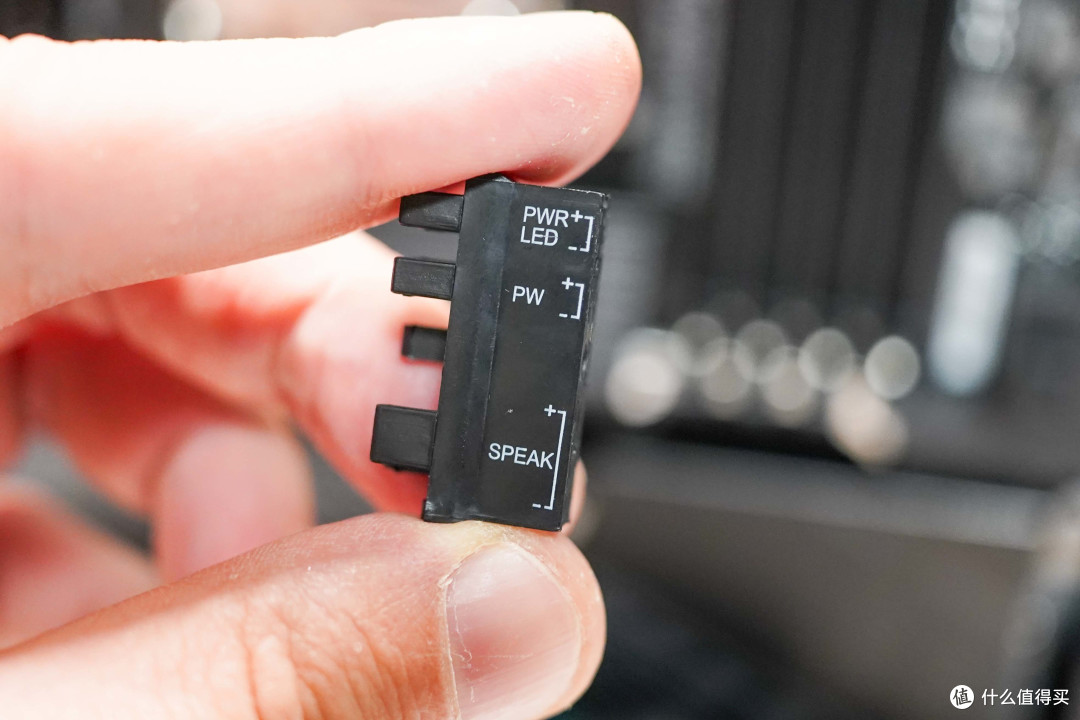

第三是Panel转接头，正常主板需要自己一个个对着将机箱插口接在主板针脚上，技嘉这个就很简单，先接入转接头就行，经常装机的朋友知道这个设计有多实用。

接下来看下拆解，技嘉小雕Z890M的结构其实比较简单，马甲和挡板靠螺丝固定在PCB上，马甲和主板中间有导热垫填充。

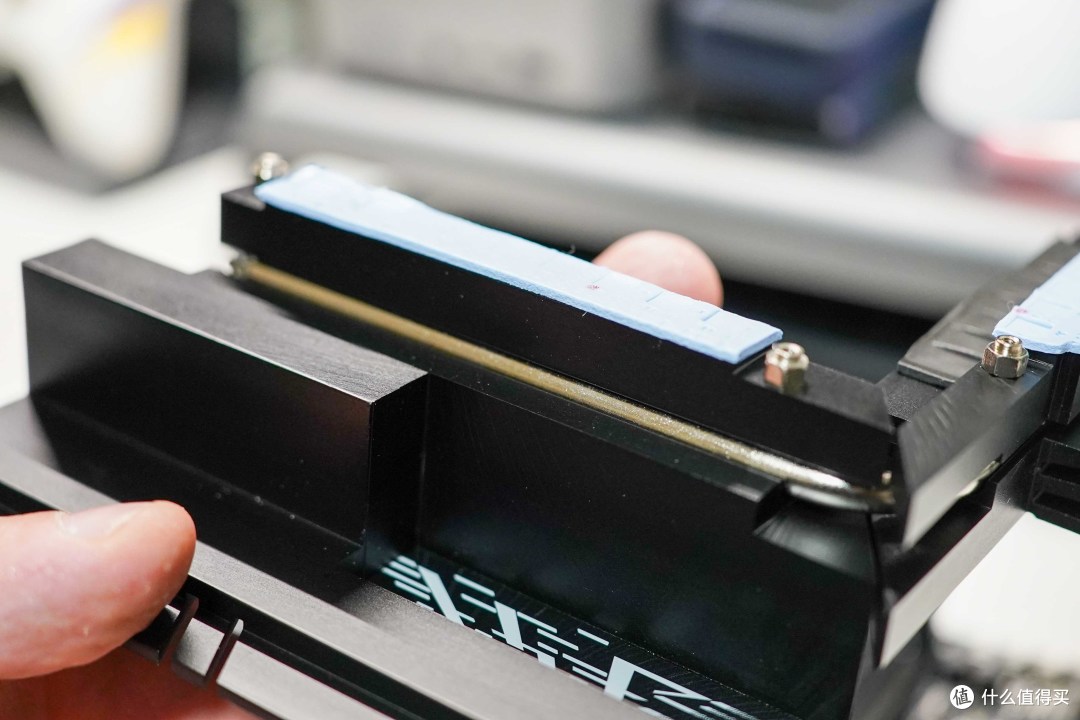

马甲除了表面做了适配风道的沟槽意外吗，内部还有一根导热管，进一步提升主板核心芯片+电容的散热效率。

无线网卡就藏在IO区的挡板下面，网卡本身是标准的2230长度，后期如果想更换，撕掉静电胶布再抠掉天线转接线，原样装回去就行。

其他配件也就没啥了，就一根SATA3.0的数据线，接下来进入调试阶段。

⏹ 调试作业

下面分享两种超频方式，操作都比较简单且非常保守，区别在于针对的散热器不一样。

1️⃣ 数据对比

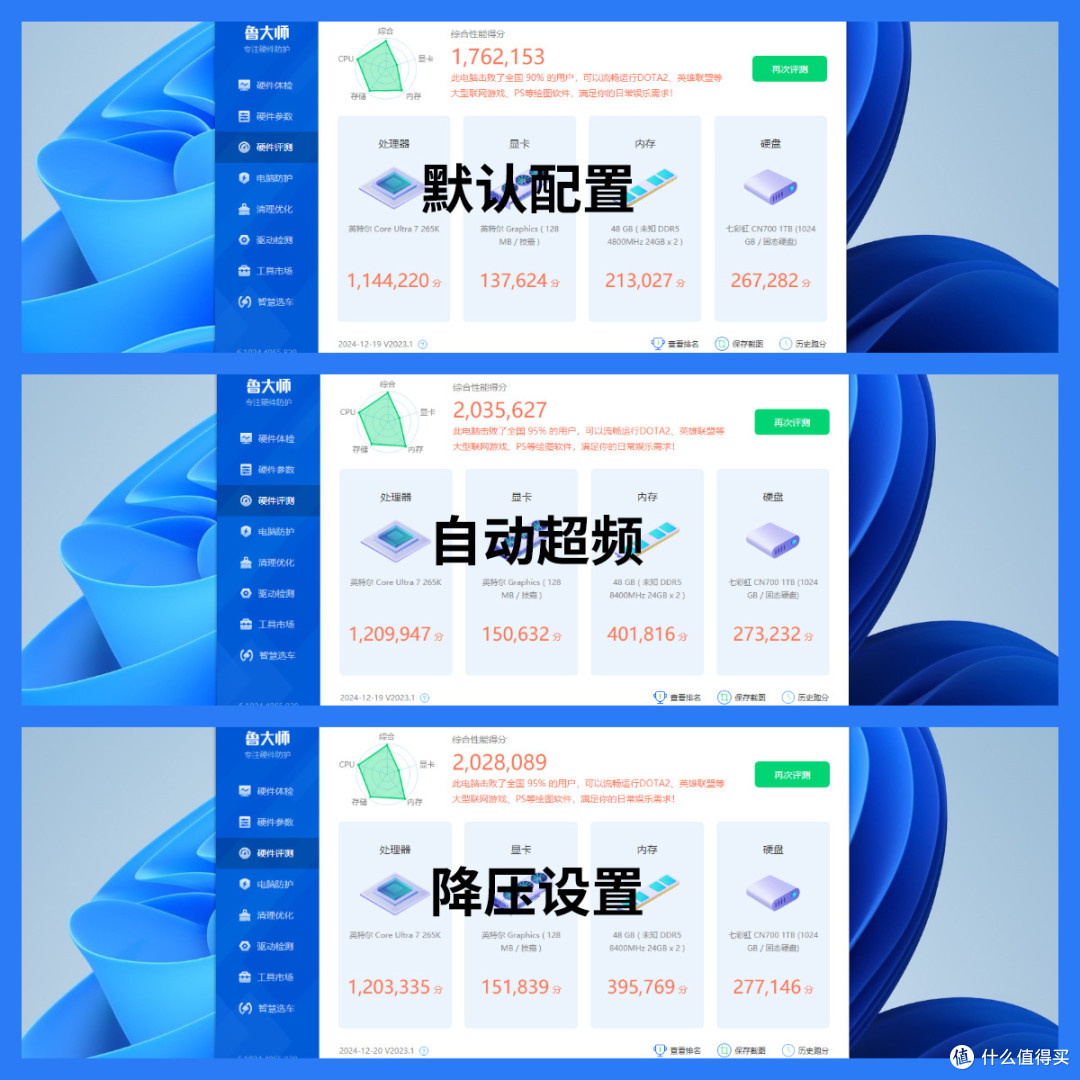

首先是整机测试，测试工具使用鲁大师：

● 默认设置整机得分为1762153

● 自动超频整机得分为2035627

● 降压设置整机得分为2028089

通过数据对比可以看到，调试后的性能对比默认高出约15.5%。

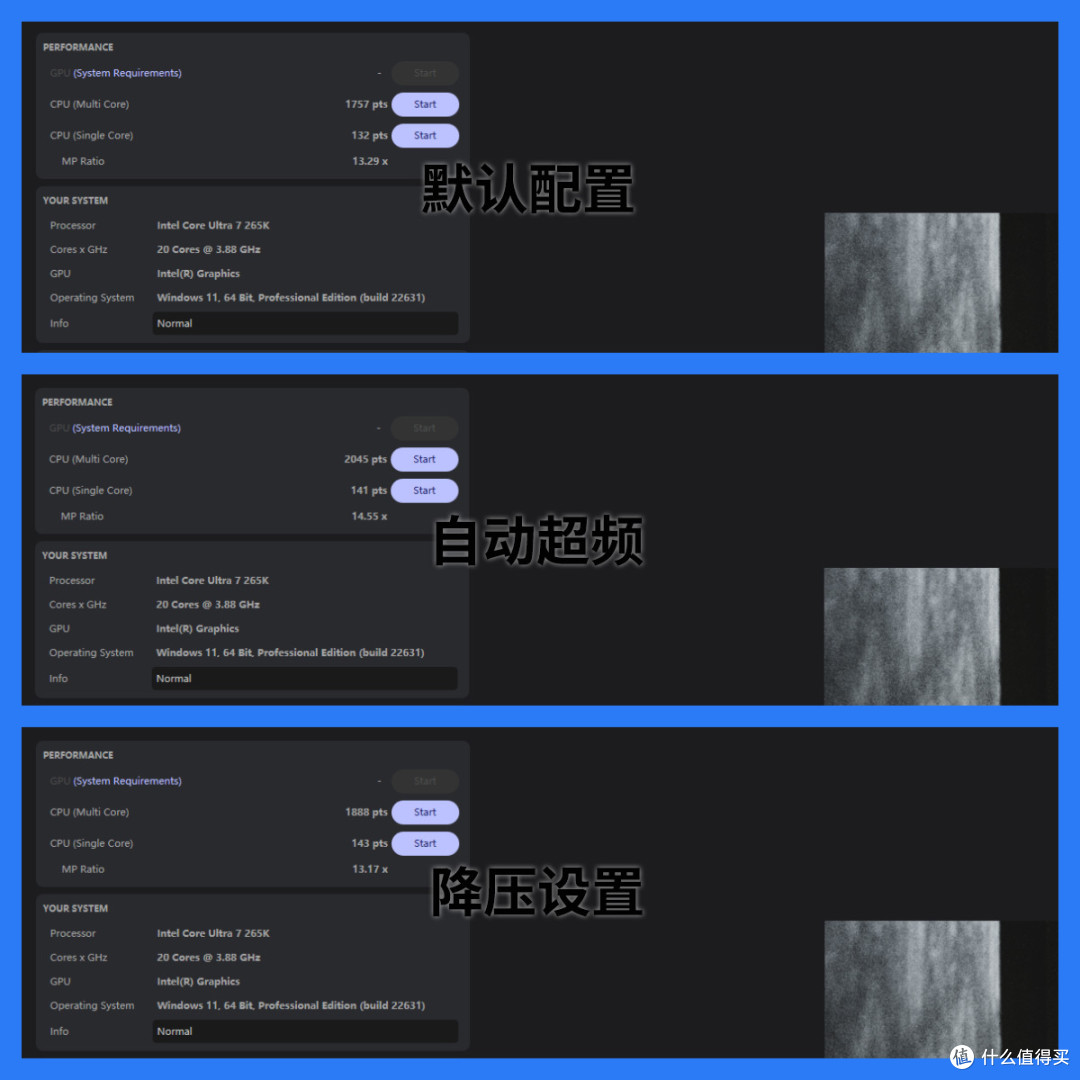

其次是CPU测试，测试工具使用Cinebench2024：

● 默认设置整机得分为1757

● 自动超频整机得分为2045

● 降压设置整机得分为1888

通过对比可以看到，想要更好的多核性能，最好还是上效能更强的CPU散热器。

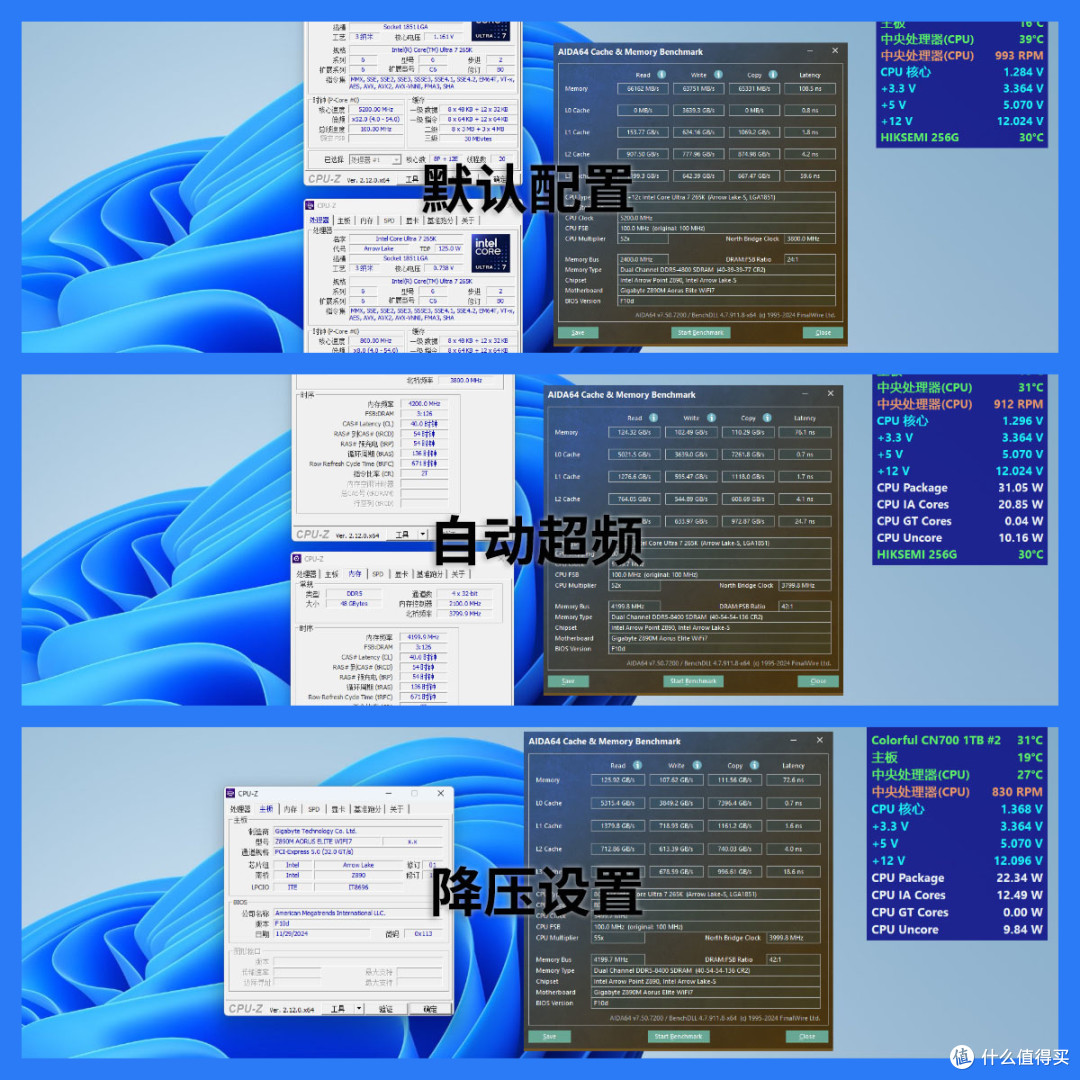

第三是内存测试，测试工具使用AIDA64的内存测试：

● 默认设置读取速度为66162MB/s，写入速度为63751MB/s，拷贝速度为6531MB/s，延迟为108.5ns。

● 自动超频读取速度为124.32GB/s，写入速度为10.49GB/s，拷贝速度为110.29GB/s，延迟为76.1ns。

● 降压设置读取速度为125.92GB/s，写入速度为107.62GB/s，拷贝速度为111.56GB/s，延迟为72.6ns。

通过对比可以看到，调试后的性能对比默认高出约87.9%，8400MHz也是正常体质Ultra平台能都能超到的水平，比较有参考性。

最后是功耗测试，测试工具使用AIDA64的FPU测试，测试时室温为8℃：

● 默认设置功耗稳定在125W左右，峰值温度在80℃左右，温度稳定后期稳定在65℃左右。

● 自动超频功耗稳定在230W左右，峰值温度在105℃左右，温度稳定后期稳定在105℃左右。

● 降压设置功耗稳定在125W左右，峰值温度在85℃左右，温度稳定后期稳定在64℃左右。

虽然本次测试用的已经是最新版的AIDA64（7.5.0），但会出现明显降频，同时Cinebench数据没问题的，所以只能现在参考下，后期AIDA64升级后数据应该会有出入。

2️⃣ BIOS升级

由于出货批次不同，优化前先准备个U盘，将BIOS升级到最新版本，先去技嘉官方下载最新BIOS，然后将BIOS文件拷贝到U盘上。

将U盘接入电脑，按电源键开机，之后狂按键盘的Del键，进入BIOS后直接按F8进入Q-Flash页面。

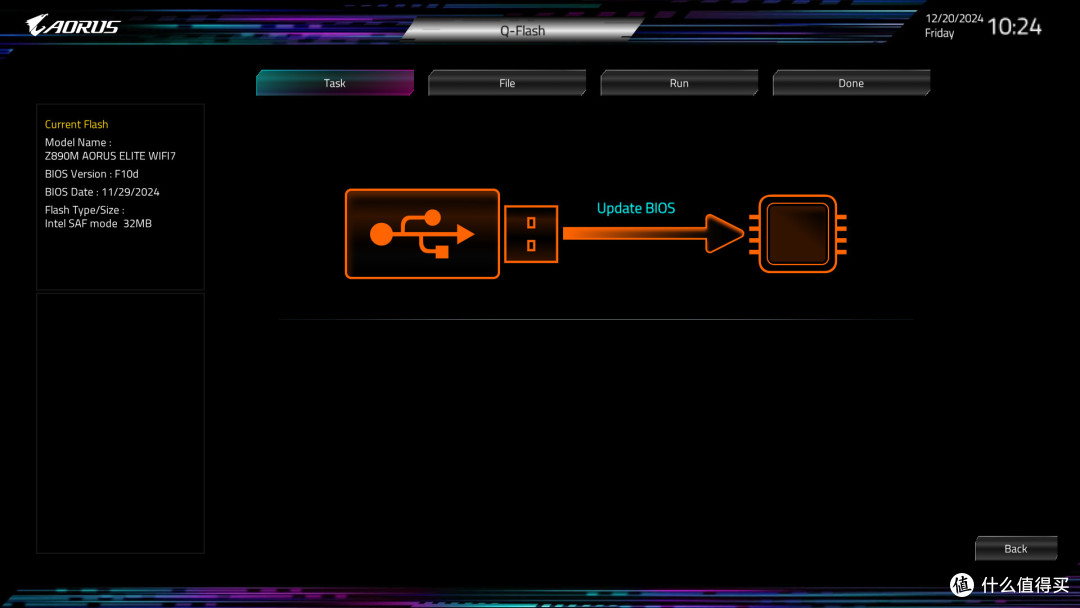

进入Q-Flash直接回车，找到U盘上的BIOS固件，点击下图的右箭头，按照提示一路下一步即可升级BIOS，确认BIOS是最新版本后，再进行下面的操作。

3️⃣ 自动超频（可选）

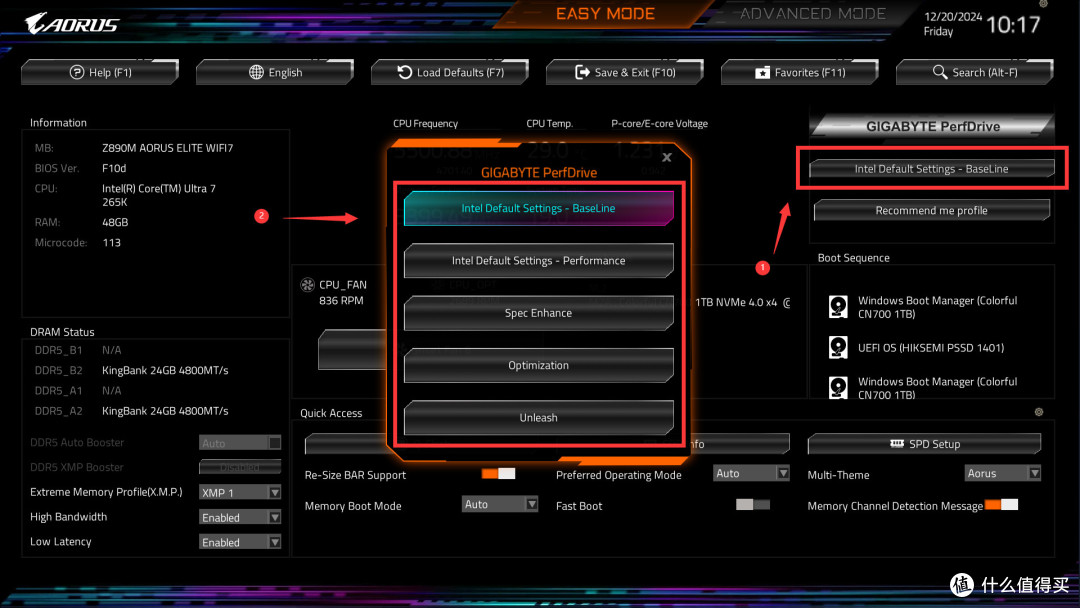

确认BIOS是最新版本后重新进入BIOS，首先调整CPU预设，点击下图圈出的PerfDrive即可切换，一共有五种，简单介绍下：

● Intel Default Settings-BaseLine是Intel的默认配置，功耗最低，性能释放也最差，对应常规四热管风冷散热器和120水冷。

● Intel Default Settings-Performance是Intel的超频配置，功耗很高，性能释放也是第二强的，对应六热管效能风冷散热器和360水冷。

● Spec Enhance是技嘉低功耗配置，功耗较低，性能释放也相对而言差点，对应常规四热管风冷散热器和120水冷。

● Optimization是技嘉均衡模式，功耗和性能释放都比较中庸，对应六热管效能风冷散热器和360水冷。

● Unleash是技嘉的超频设置，功耗和性能释放都是最高水平，对应六热管效能风冷散热器和360水冷。

● 图中还有个Recommend me Profile，功能是一键检测并加载适合当前硬件的最佳预设，实测还不是那么好用，不建议使用。

本次测试使用的是240水冷，所以我选择Intel Default Settings-Performance。

接着调整内存，按下图切换即可：

● 点击Extreme Memory Profile（X.M.P.），切换成XMP1，也就是内存厂商超频预设。

● 点击High Bandwidth和Low Latency，均切换成Enable（启用），也就是技嘉主板标志性的一键超小参功能。

至此，自动超频已经全部调试完毕，按键盘的F10保存预设并重启即可。

重启完成后记得做一下压力测试，最简单的方法就是跑R23、R24或者本文使用的Cinebench2024，跑完不死机不蓝屏就代表OK。

最简单的安装方法就是打开微软商店，搜索Cinebench，安装下运行就好。

4️⃣ 降压设置（可选）

看过上面数据的朋友应该已经了解到，自动超频的CPU满载温度很高，如果不打算上比较强的散热器，首先点击BIOS首页上方的Advanced Mode切换到高级模式。

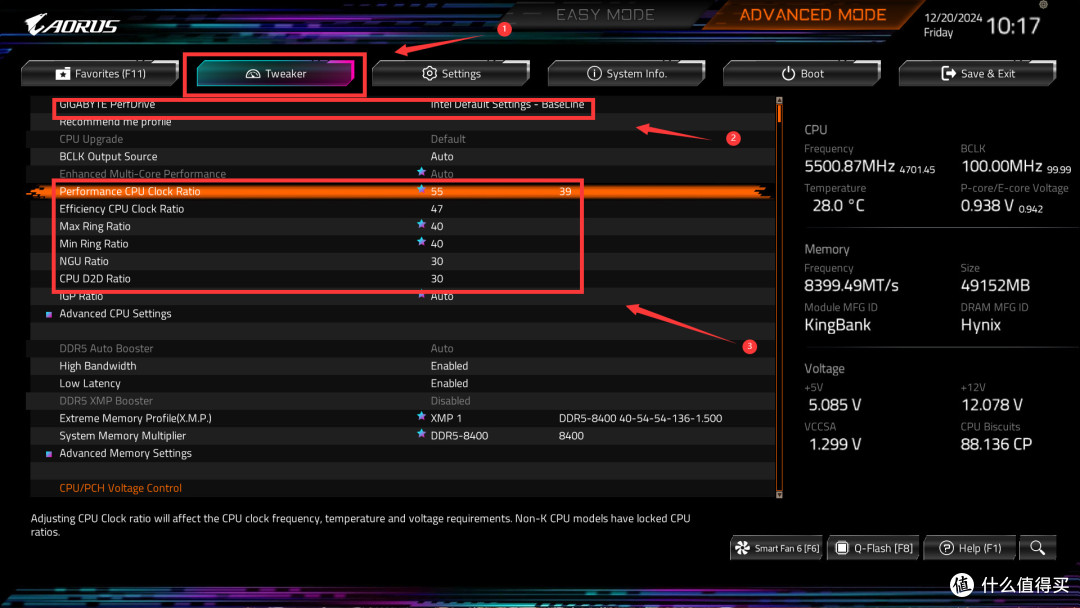

接着点击Tweaker页面，按照下图跟着操作：

● 点击PerfDrive，切换成Intel Default Settings-BaseLine。

● Performance CPU Clock Ratio填写55，也就是大核超频到5.5GHz。

● Efficiency CPU Clock Ratio填写47，也就是小核超频到4.7GHz。

● Max Ring Ratio和Min Ring Ratio填写40，也就是快取倍频超频到4.0GHz。

● NGU Ratio和CPU D2D Ratio填写30，也就是NGU和D2D超频到3.0GHz。

以上配置非常保守，这代intel Ultra也没啥超频能力，基本就这样了，想要更好性能建议是尝试超小核。

最后点击上图的Advanced CPU Settings，将Energy Efficient Turbo切换成Disable，也就是关闭节能模式，确认配置无误后，按F10保存重启即可。

⏹ 经验总结

最后给大家复盘下调试相关的经验：

● 首先，这代Intel Ultra 200S确实没啥手动超频空间，换更好的主板也是，别抱着大力出奇迹的心态去操作。

● 其次，虽然Intel Ultra 200S的功耗对比14代是下降了，但实际上也没有下降太多，建议上效能高的CPU散热器，不然多核性能跑不到太高。

● 第三，Intel Ultra 200S支持的内存频率下限相比14代高很多，8000MHz有手就行，8400MHz绝大部分体质都能到，再高就比较难了。

● 最后再次强调，超频是为了更好的使用，调试完一定要跑一下压力测试，常规使用CPU+内存用Cinebench的测试工具就行。

以上信息来源是我自己测试+超频玩家，当然现在BIOS不成熟也是一个影响点，后期更新后可能超频会轻松点。
