硬核装备也能如此优雅，美商海盗船机电散撞色主题装机分享

一、引言

Hi~大家好，我是老王加油，一枚不务正业的数码发烧友。

我是几年前通过机械键盘认识了“美商海盗船“，当时曾感慨“他怎么能把键盘做的这么酷！”，也就是从那时起，这个品牌就像初恋一样住进了我的心房。

时至今日，美商海盗船的产品线已经涵盖了外设、PC组件、存储、整机等多个领域，在装机界声名显赫，尤其机电散产品的颜值、性能、用料以及品控等方面的评价有口皆碑，深受玩家青睐。

前段时间我入手了一套心心念念许久的美商海盗船机电散：电源TX850+水冷iCUE H150i Elite Capellix 360RGB+机箱iCUE 4000X RGB。其实，我最初的想法是给电脑换个850W电源，实在没忍住又挑了美商海盗船比较有性价比的机箱和水冷，也算圆了年轻时的一个心愿。

二、整机效果展示

iCUE 4000X RGB并不是一款纯白色机箱，前脸和上面的防尘网增加了灰色元素，原装的三把120mm AirGuide RGB风扇也是黑色的，如此撞色设计让机箱看上去不会太素。在此基础上，我又使用了一张黑色主板，不开灯的情况下整机视觉上富有立体感，轻松拿捏了我这枚理工男的审美眼光。

顶部I/O接口、防尘网的角标以及螺丝处的缓震胶圈增添了柠檬黄点缀，给整机外观增添了一丝青春与活力的气息。

iCUE H150i Elite Capellix 360RGB的冷头并没有采用当下主流的LCD屏幕，而是使用了一块带美商海盗船LOGO的半透明水冷盖，虽然少了LCD屏幕的科技感，但不开灯的情况下更有美感。

冷头内拥有33颗高亮度可独立寻址CAPELLIX RGB LED灯珠，每颗都可以通过iCUE软件单独控制，我们可以随心定制专属自己的个性化灯效。

看完整机效果，大家有没有发觉机箱的正面有点不和谐？其实机箱的正面本来是有三把RGB风扇的，不过，机箱尺寸453*230*466mm，顶部最大只能安装280mm水冷，而我的水冷是360规格，所以我把冷排装在了前面，黑色风扇被转移到了顶部，最终效果就成了下面这个样子。

开灯之后，这套熊猫配色的主机不论美感还是氛围感都还不错，简洁又不失质感，炫酷却不显浮夸，你们喜欢吗？

值得一提的是，机箱和水冷都带附带了一个美商海盗船灯光＆风扇控制器，可以同步和控制冷头和风扇的灯光效果，同时又解决了主板接口不够用以及理线的烦恼。

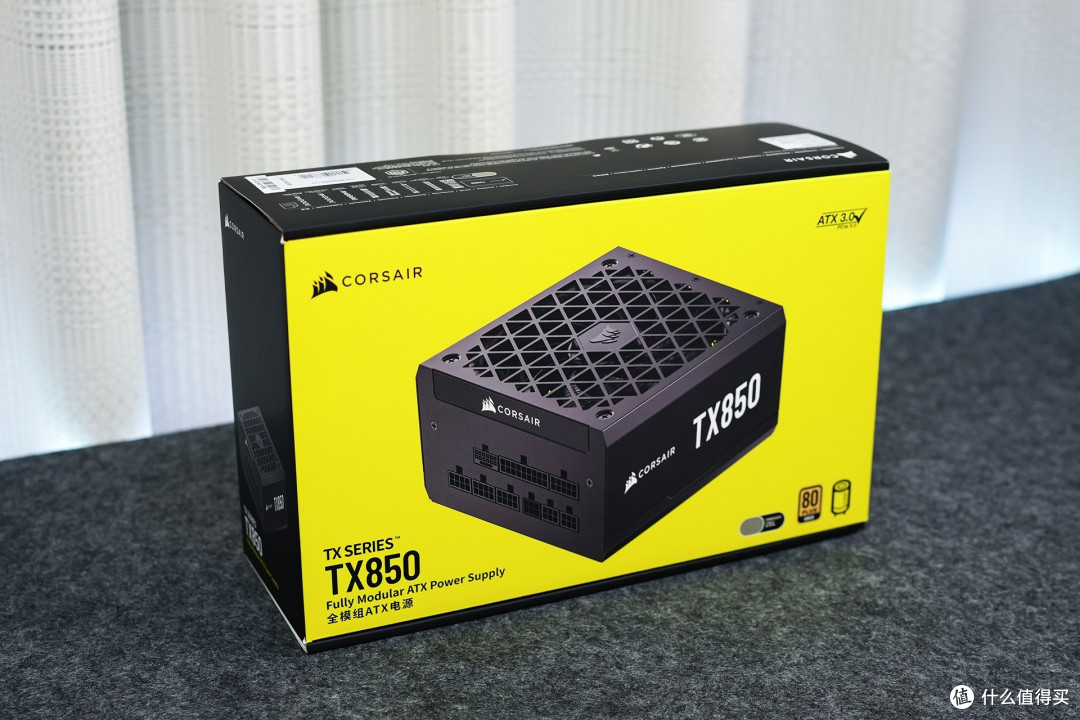

三、美商海盗船TX850介绍

前文提到过，电源才是本次分享的重点。

众所周知，美商海盗船电源的质量和品控都是公认的优秀，十年质保的售后政策也相当靠谱。TX系列电源是前不久发布的新款产品线，采用了谐振LLC拓扑电路设计，有750W、850W、1000W和1200W四款规格，支持最新ATX 3.0和PCIe 5.0标准，并得到了80PLUS金牌认证。

我的电脑主要硬件是13700KF+RTX 4070 Super+7200MT/s DDR5内存，这套配置配850W电源就算双超到冒烟也绰绰有余，所以我入手了TX850。当然，如果你后续有计划升级更高规格的CPU和显卡，我建议一步到位选择1000W或者1200W电源。

附带线材中除了常规的24Pin主板线、CPU线、8Pin PCIe线、SATA线以及12VHPWR显卡线外，还有一条原生12VHPWR转双8Pin显卡转接线，可以适配更多设备的供电需求。

▲ 12VHPWR转双8Pin显卡转接线

▲ 12VHPWR显卡线

美商海盗船TX850使用了符合UL1007/1569规范认证的压花线材，不仅柔软、美观，还能确保PCIE接头大功率的安全性。

电源尺寸150*150*80mm，体型不算大，可以塞进大多数机箱。这款电源拿在手里沉甸甸的，用料很扎实，同时还能享受10年质保政策，也就是说，当你的CPU、显卡、主板、内存、硬盘全部升级几轮之后，美商海盗船TX850依然还能稳定输出。

美商海盗船TX850采用全日系耐高温电容，可以确保稳定、可靠的电力传输，在确保安全的前提下延长使用寿命。它通过了80PLUS金牌认证，转化效率＞90%，高效又节能。

配备了一把135mm FDB散热风扇，具备专门调校的风扇曲线，不仅提供了强力的散热效果，即便满载也能保持较低噪音。此外，全系列TX电源都支持Modern Standby睡眠模式，具备超快的唤醒速度和更低的待机功耗，为用户提供更为安静的使用环境。

美商海盗船TX850采用全模组接口设计，有：

3组8Pin接口（CPU＆PCIe），为CPU和显卡的供电；

3组6pin接口（SATA＆PATA），给SATA硬盘和外接设备供电；

1组12VHPWR显卡供电接口；

1组24Pin ATX主板供电接口。

其中，12VHPWR显卡供电接口可以提供最高702W输出功率，比主流600W高出了102W，确保支持高规格显卡，并为50系新显卡做准备。

四、美商海盗船TX850拆解

美商海盗船TX850的用料是实至名归还是徒有虚名呢？接下来我把它拆开一探究竟！

打开外壳，首先映入眼帘的是135mm FDB散热风扇，品牌是ONG HUA鸿华，型号是HA13525M12F-Z，规格为12V/0.36A，9扇叶，最高转速1800RPM。

这款电源由长城代工，基于主动式PFC+全桥LLC谐振+同步整流+DC-DC架构打造，单面布局设计，元件排列紧凑，充分利用了内部空间，多个位置都做了点胶加固处理以及绝缘保护。

一级EMI使用独立PCB，直接焊接在AC输入插座上，有2个Y电容。

二级EMI在主PCB上，有1个X电容、2个Y电容以及2个共模电圈；保护器件上有MOV压敏电阻和NTC热敏电阻，MOV与保险管在二级EMI电路的最前端。

NTC位于主电容旁边，配有独立的继电器，PFC则配有2个PFC开关管和1个PFC二极管。

高压滤波电容来自日本贵弥功（NIPPON CHEMI-CON），规格为420V/390μF/105℃，有一说一，作为一台850W电源，390μF的容量确实有点小了。

滤波电容来自日本尼吉康（Nichicon），规格为2200μF/16V/105℃。

DC-DC降压模块，固态电容也是来自日本尼吉康，质量非常不错。

整流桥辅助散热片，看规模带850W基本没问题。

有一说一，美商海盗船TX系列电源除了主电容的容量偏小之外，用料非常扎实，全日系电容的品质也比较靠谱，整体素质可以说实至名归。还有大家比较关心的售后，美商海盗船TX电源的十年质保政策还是让人比较安心的，并且支持个人送保，去官网直接提交RMA工单即可。

OK，以上就是本次分享的全部内容，感谢大家观看~
