电脑散热风扇针脚接口顺序及定义

前言

昨晚在逛张大妈时，偶然看到电脑风扇改插头、改线材、改端子这样一篇帖子，在感慨作者发布教程详细注意细节的同时，也佩服作者的动手能力，在文章结尾处关于风扇线序的说明比较简单，今天特意整理出来一片，希望给各位玩家能带来帮助。

关于电脑风扇说明

散热风扇，英文名：Cooling fans 。散热风扇的技术和性能方面已经完全达到了成熟的阶段，并不断有新技术出现。风扇规格尺寸从 8mm 到 280mm，电压有 5V，12V，24V，48V，110V，220V，380V，外形有方形，圆形，橄榄形等。

散热风扇的工作原理是按能量转化来实现的，即：电能→电磁能→机械能→动能。其电路原理一般分为多种形式，采用的电路不同，风扇的性能就会有差异。

FAN 口针脚定义

很多玩家对于 FAN 的针脚定义并不能很好的了解，这也是源于被忽略的说明书。不知道什么时候主板的说明书就成了摆设，很少有玩家去关注它。

大多时候都是只有遇到问题的时候才回去翻动它，那么我们下面赶紧来看看说明书中有关FAN针脚的定义。

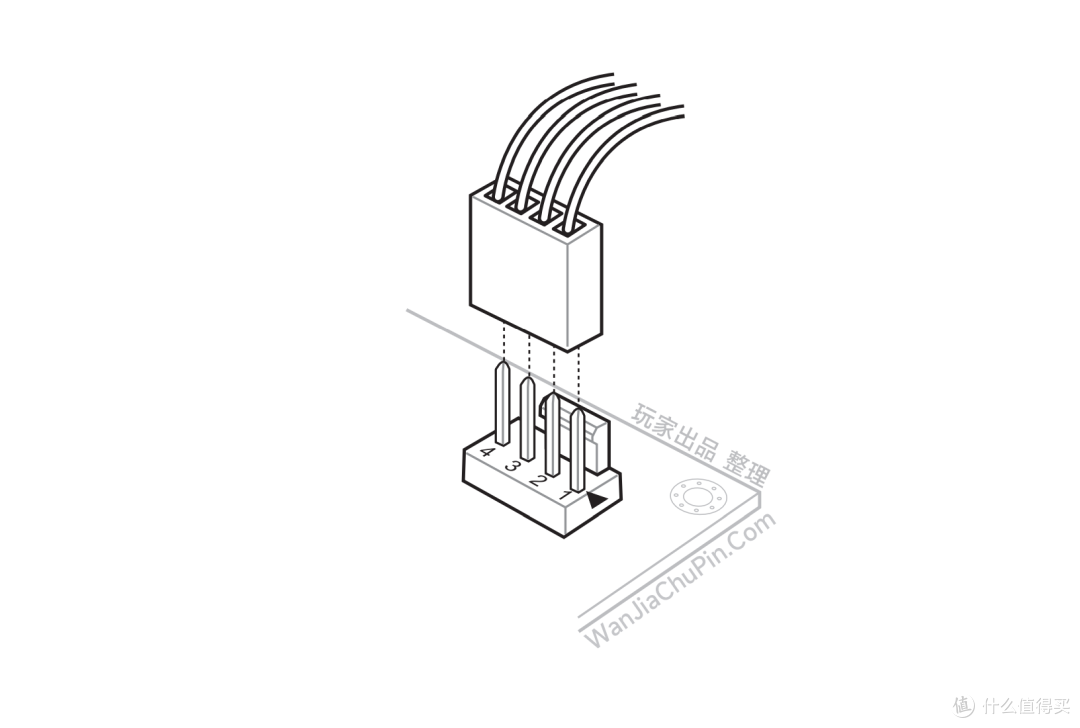

机箱主板 4Pin 风扇接口针脚线序

主板风扇接线图

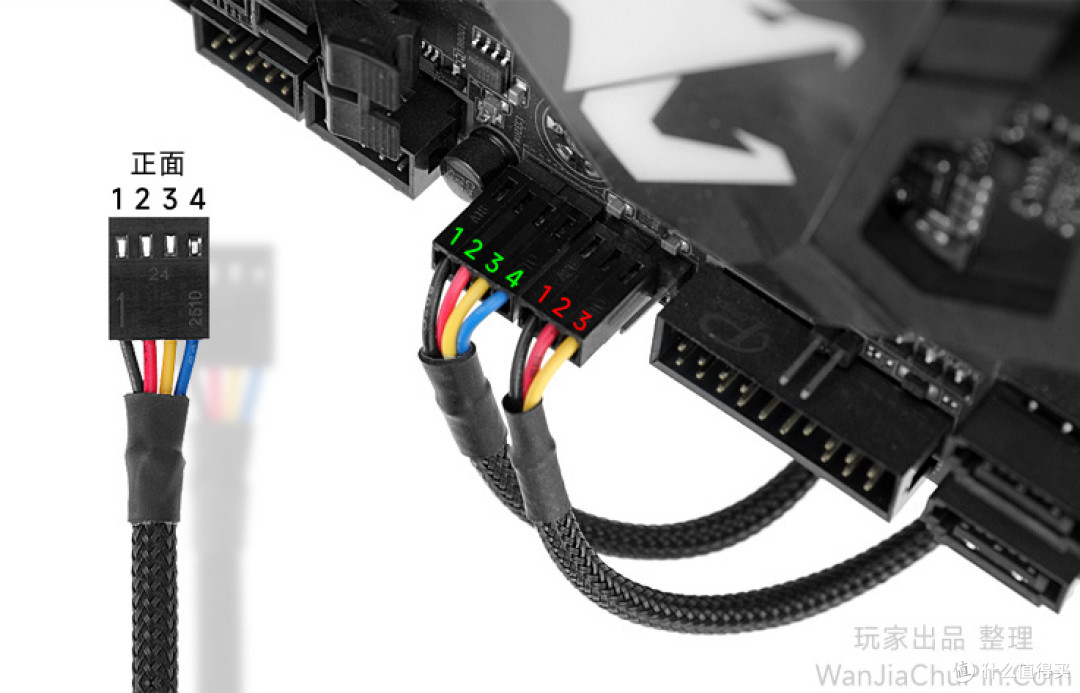

电脑机箱散热风扇 4Pin 针脚线序

电脑机箱散热风扇 4Pin 针脚线序定义

电脑机箱散热风扇 4Pin 针脚线序定义

2 针、3 针、4 针 散热风扇

散热风扇有很多种分类方法，有 DC 直流、AC 交流之分，还可以分为有刷、无刷，也有滚珠轴承、含油轴承之分，我们这里主要谈的是散热风扇的电源线接口，简单来说可以分为 2 针 (2pin)、3 针 (3pin) 及 4 针 (4pin) 之分，我们逐一来看。

散热风扇的 2 针、3 针与 4 针 (图片来源于 togell)

2 针风扇：简单粗暴，但不能测速

2 针的散热风扇意味着它只有红黑两种电源线，一个接地，一个供电，结构简单，但是功能也很少，不能测速，想要调速需要使用其他方案。

2 针风扇

电脑散热风扇针脚接口顺序及定义 2 针风扇 除了上面说的 2 针风扇，还有一种 D 型电源接口的风扇，也就是大 4pin 接口的风扇，这里也归类到 2 针风扇里来说一下吧，比较有代表性的风扇就是酷冷黑旋风系列。

酷冷黑旋风大 4pin 接口风扇 (图片来自淘宝店铺)

这种风扇也没有变速功能，而且供电是 12V 的，用大 4pin 接口就是为了获得更好的性能 (功率更大)，酷冷黑旋风的转速为 1200RPM，风量 44.72CFM。说到这里，想到前几年因为散热环境差，脑袋一热就买了几个 1500RPM 转速的暴力扇，使用的也是大 4pin 接口，风量确实强大，但是噪音受不了，用了两次就放弃了。

目前 2 针的风扇也没有退出舞台，在不同的场合中依然有大量应用，不过对 DIY 玩家来说，2 针的风扇在变速等方面上已经不能满足要求了，3 针、4 帧风扇才是更合适的选择。

3 针风扇：VC 电压调速，灵活性欠佳

2 针风扇不能调速的问题在当前社会越来越严重，因为人们并不是一直需要风扇全速运行，温度不高的时候降低风扇转速可以带来更低的噪音，玩家对静音的需求日益增多，所以有了能调速的 3 针风扇接口。

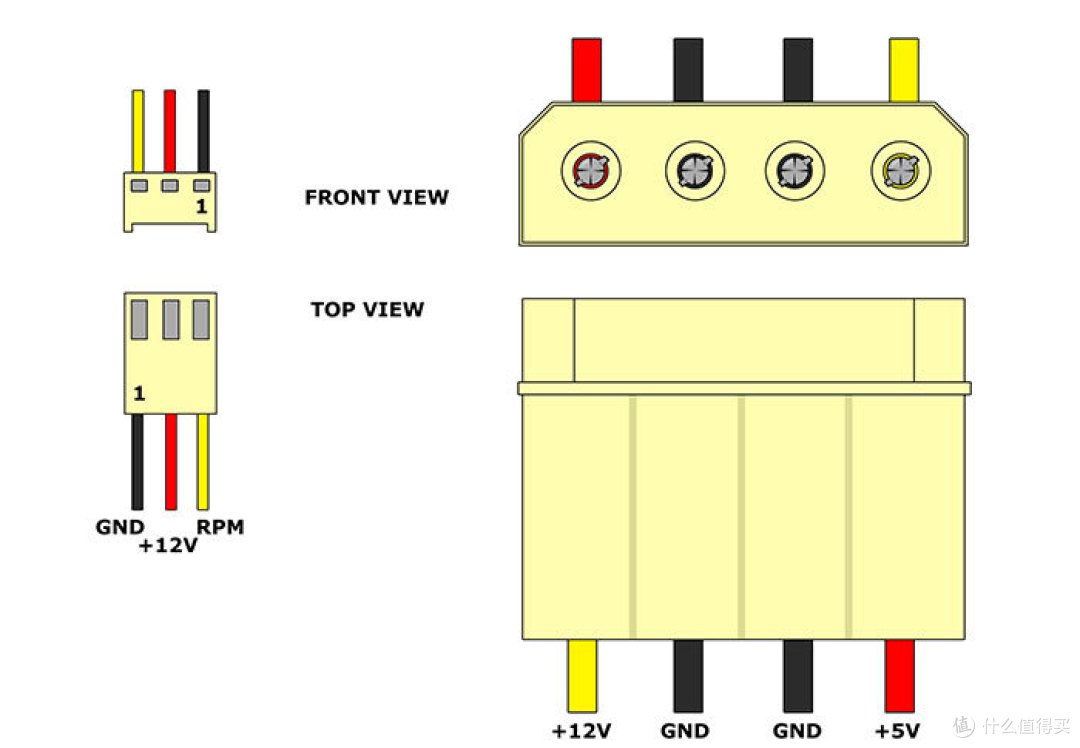

3 针风扇针脚定义

3 针风扇接口在原先的红黑基础上增加了一条黄色的线 (也部分是黑黄绿)，它主要负责测速，通过它主板可以侦测到风扇是否在转、转速多少，不过 3 针风扇的调速是通过调整风扇电压来实现的，首先这样做调节转速依然不够灵活，温度探测来自主板，不能实时反映 CPU 状态信息，而且需要主板 BIOS 设置各种参数，所以能不能调速还要看主板支持与否。

更重要的一点，不同的风扇还有不同的启动电压，电压调速不是线性的，通过电压控制转速有可能导致低电压时达不到风扇所需的启动电压，出现风扇停转等问题。

4 针风扇：更灵活更智能的调速来了

从 2 针到 3 针，风扇调速的问题始终没有彻底解决，所以在 LGA775 时代英特尔联合厂商推出了新的 PWM 调速规范，散热风扇变成了 4 个针脚，在 3 针基础上又多了一个 PWM 线 (脉宽调变)。

4 针风扇的接口颜色也不固定，常见的有下面两种：

主板风扇 FAN 接口图解

主板风扇 FAN 接口图解

图片来源于 B 站平台 @林海 rinhai 用户

文章链接：https://www.bilibili.com/read/cv10094383

主板风扇 FAN 接口图解，4pin 接口线序图解

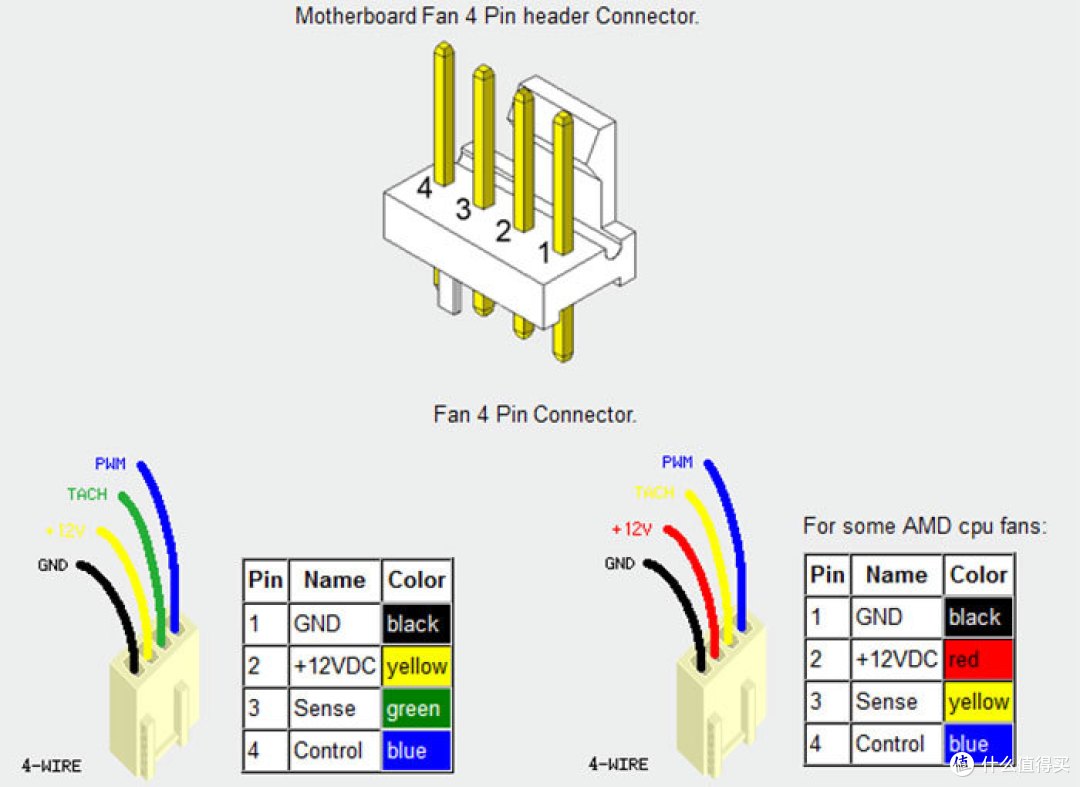

4 针风扇接口的颜色及接口定义

多出的 PWM 线就是利用 PWM 机制来调节风扇转速，而风扇电压是恒定的，避免了控制电压来变速的一系列弊端。

常用风扇接口

• CPU 风扇插座 (CPU_FAN)

• 系统风扇插座 (CHA_FAN 或 SYS_FAN)

• 水泵风扇插针 (AIO_PUMP)

• CPU 水冷风扇插座 (CPU_OPT)

  • 此水冷风扇插座为 4-pin。此插座有防呆设计，安装时请注意方向 (黑色线为接地线)。

  • 若要使用风扇控制功能，须搭配具有转速控制设计的散热风扇才能使用此功能。

• 12V 4-pin RGB 插针 (FAN_12V_RGB)

• 5V 3-pin RGB 插针 (FAN_5V_RGB)

3 针、4 针风扇、接口的互插及注意事项

有时候会遇到即便风扇是 4 针 PWM 控制的，但是接到主板上依然不能智能控速，这个问题可能就跟主板有关系了，因为主板上的 4 针接口不一定都是 PWM 控制的，也可能是电压控制转速的。

某些主板的 4 针接口不一定是 PWM

猫头鹰在官方 FAQ 中就提到了这个问题，这个要看主板厂商的说明书描述，如果提到了 NC、VCC 等字眼，说明它不是支持 PWM 调速的，是通过降低电压来实现的。

还有一个问题就是 3 针、4 针风扇的混插问题了，由于两者有 3 个阵脚都是一样的，所以是可以混插的，当然 4 针风扇插入 3 针接口会损失 PWM 调速功能，3 针风扇插入 4 针接口上也不会自动获得 PWM 调速功能。

小常识：

同型号风扇建议使用风扇一分多供电分线，更多风扇情况需要用到风扇集线器。

不推荐购买使用大 4Pin 供电的无测速风扇，风扇一直全速不符合正常用户使用场景。

散热风扇的2针、3针、4针是老生常谈的问题了，目前2针风扇在日常使用中不多见，3针、4针的比较普遍，从使用体验上来说，选择带PWM功能的4针风扇的主板是首选，大部分主板及CPU散热器带的风扇都是4针PWM的。
