强迫症患者的幸福生活 篇七:旧硬盘的涅槃-硬盘律动蓝牙音箱

2019-12-16 19:58:17 48点赞 117收藏 43评论

那天朋友突然推送了一个视频给我,说是抖音有个达人做了一个音箱硬盘的磁头可以跟着音乐的节奏律动,配合硬盘本来的机械感,非常有意思。不一会儿就把人家的教程发过来了。教程作者抖音账号EleksMaker,我琢磨了一下,非常感兴趣,考虑到家里很多挂掉的废旧硬盘都没有用处,自己挑个一两块做个手工制作也不错。以下制作根据原作者教程和自己实际操作进行了修改。

先来看成品的样子,完成后的硬盘音箱,正面是硬盘机械结构外露,背后是发声腔体和电池以及蓝牙模块。因为内部太丑陋为了美观,我自己随便用了点边角料木板把整个盒子封闭起来,提升整体感。

旧硬盘的涅槃-硬盘律动蓝牙音箱


材料工具准备:

硬盘一个:尽量不要多碟的,这个我后面会提

蓝牙功放板一个:某宝很多,为了供电方便,推荐选用可以支持5V的

废旧充电宝一个:推荐供电可以做到5V 2A的

木板若干:能够自己锯开拼装 就行了

喇叭2个:最好有发声腔体的,自己做很烦,而且效果不好,根据电源功率5W的小音箱就够了,两个正好10W.

热胶枪:万能的热胶枪是解决一切组装问题的神器,我就没遇到热胶枪装不起来的东西…

电表:用来测试触点,如果你的硬盘和我同型号,可以参考,但是不能保证,原作者是西数,而且的西数无法磁头抖动,换的希捷,自己用电阻表找的触点。

电线若干:用来焊接,特别是触点附件,很小,推荐用单股线,不容易出意外

电烙铁一个:必须有,不然没办法焊接

旧硬盘的涅槃-硬盘律动蓝牙音箱

步骤:

拆硬盘:

硬盘的拆解非常简单,螺丝拿完,轻轻一翘就开了,这里范例使用的是西数硬盘,最后因为磁头动作问题,替换了希捷硬盘。

旧硬盘的涅槃-硬盘律动蓝牙音箱

拆开硬盘,注意尽量不要弄脏磁碟表面,弄脏了,指纹粘上去会非常难清理。

旧硬盘的涅槃-硬盘律动蓝牙音箱

这时候把硬盘的的磁头触点的电路要拆掉,不然会有太大的阻力,造成磁头运动机构不能轻松旋转,影响视觉效果。

旧硬盘的涅槃-硬盘律动蓝牙音箱

拆下来的磁头部分如下…这里必须说一下,如果条件允许,请尽量实用单碟的硬盘,磁头运转机构更轻更容易触发,我因为家里的都是大容量的硬盘,磁碟数量比较多,4磁头的西数最后果然没有正常动起来,最后只能勉强使用了3磁头的希捷。但是依旧要大音量下运动才比较明显,所以这里大家可以参考一下。磁头的运动是因为低音的供电电流激发了磁头下方电磁铁的感应,造成了磁头的运动。

旧硬盘的涅槃-硬盘律动蓝牙音箱

拆磁头的时候,磁头的上下压板都有强磁铁吸附,所以在取出固定螺丝后,需要用螺丝刀用力撬起来,用手是很难徒手取下的。

旧硬盘的涅槃-硬盘律动蓝牙音箱

电路部分

抖音的作者介绍了,主要是寻找两个触点,两点之间的电阻大约是10欧姆,这点西数和希捷都是通用的。最好的办法是线拆开电路板,测背后的触点。

旧硬盘的涅槃-硬盘律动蓝牙音箱

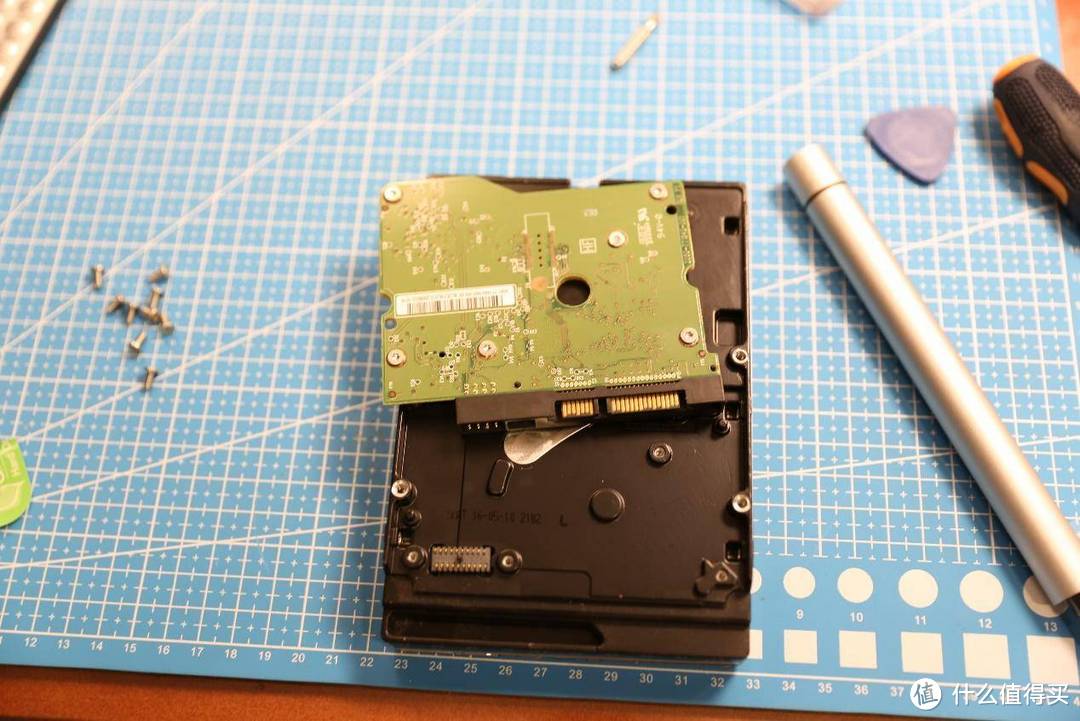

一般在边角上的两个连在一起的触点,西数是图片上右上角两个,对应电路板背后的是E63和E10。希捷的也是用类似的方法,但是由于希捷的硬盘上没有标触点代号,自己先测量电路板下面的触点,找到10欧姆阻值的两个点,然后再观察电路板找到正确的触点,真的找不到也没问题,直接拆掉电路板,把线路焊接到触点上,就是难操作一点。

最后我使用的希捷硬盘两个触点靠的特别近,勉强焊接后,我使用了紫外胶固定防止氧化脱落。

旧硬盘的涅槃-硬盘律动蓝牙音箱

旧硬盘的涅槃-硬盘律动蓝牙音箱

供电部分:

供电使用了一个废弃不用的充电宝,拆开后,找到触点,直接焊接两个电源线出来进入蓝牙功放供电:

旧硬盘的涅槃-硬盘律动蓝牙音箱

这里是测试供电状况,之后直接使用电线焊接到充电宝电路板上的USB供电位置。

喇叭安装:

购买过来的喇叭,没有后腔,根据我之前的制作经验,这样会造成声音很炸,没有任何低音。无奈自己用纸板搭了一个,并且密封了整个腔体来提升低音表现,只能说勉强可以听,但是依然很惨。

旧硬盘的涅槃-硬盘律动蓝牙音箱

旧硬盘的涅槃-硬盘律动蓝牙音箱

测试一下没什么问题。

旧硬盘的涅槃-硬盘律动蓝牙音箱

组装布局:

布局很简单,如下图组装到一起就行了。

旧硬盘的涅槃-硬盘律动蓝牙音箱

和原作者的不同,我让出声口对着侧面,同时组合了充电宝内部供电,蓝牙可以通过遥控器遥控,充电宝可以充电进行内部供电。当然担心没电也能使用标准的USB-mini口进行充电。

电路图这里我灵魂手绘一下,供大家参考:

旧硬盘的涅槃-硬盘律动蓝牙音箱

外壳制作:

外壳我就偷懒了,粗糙的使用了木板搭了一个壳子,并且用热熔胶粘上去了,万能的热熔胶总是什么都能粘,真的是太伟大了。木板的侧面我特地用钻头钻出了出声口,既然已经粗糙了,就索性复古一些把。

旧硬盘的涅槃-硬盘律动蓝牙音箱

最后完成外壳搭建,正面跑去小店买了个亚克力的板,2mm厚度就够了,算好中间的磁盘轴的孔位,让小店打好孔,剩下来的螺丝孔自己回来用钻头打几个就行了。

组装完毕,涂上木蜡油增加质感。

旧硬盘的涅槃-硬盘律动蓝牙音箱

旧硬盘的涅槃-硬盘律动蓝牙音箱


使用感受:

硬盘的磁头会随着音乐的低音抖动,非常有感觉,适合播放节奏感强劲,并且有低音的音乐。但是自己做的蓝牙音箱,这音质勉强听听就好了,主要是机械感带来的帅,真帅,这里再次感谢创意提供的原作者EleksMaker无私分享视频教程。
