【前言】

入手机械革命的Z2已经快有半年了，用着一直还算比较满意。不过最近看到多款144Hz屏幕配置上市之后，心就觉得有些塞塞的了，其实主要还是虚荣心在作祟吧——自己所拥有的电脑不再是顶配了......所以一直惦记找个机会升级一下配置。

巨炮快评！ 篇十四：#本站首晒#MECHREVO 机械革命 Z2 游戏笔记本 外观+拆解+测试【前言】Intel笔记本平台第八代酷睿CPU在本月4月3日正式发布，与前几年挤牙膏的方式不同，第八代酷睿相对于上一代可谓是进步明显。以游戏本标配的i78750H为例，首先6核心12线程在笔记本平台就是首例，睿频最高4.1GHz比上代i77700HQ提升0.3GHz，此外缓存一类的提升就不再赘述了，总kiday612| 赞113 评论99 收藏63查看详情

Z2 144Hz电竞版8999元清华同方官方商城去购买

无意中在万能的闲鱼中看到有人竟然在卖Z2 144Hz的屏幕，价格700出头。合计了一下，手头这个72%色域的15.6屏拆下来挂闲鱼应该也能卖500多，也就是说相当于加200元左右就能将首发版升级成144Hz电竞版，还是比较划算的。另外也趁此机会对SSD和内存进行下升级，使用了两个浦科特M9PeGN 256GB组成了512GB Raid 0，加了一个8GB 2666MHz内存组成了16GB双通道。

【开始大卸八块】

机械革命(MECHREVO)Z2 72%IPS GTX1060 6G 15.6英寸窄边框吃鸡游戏笔记本i7-8750H 8G 128GPCIE+1T 机械键盘8499元京东去购买

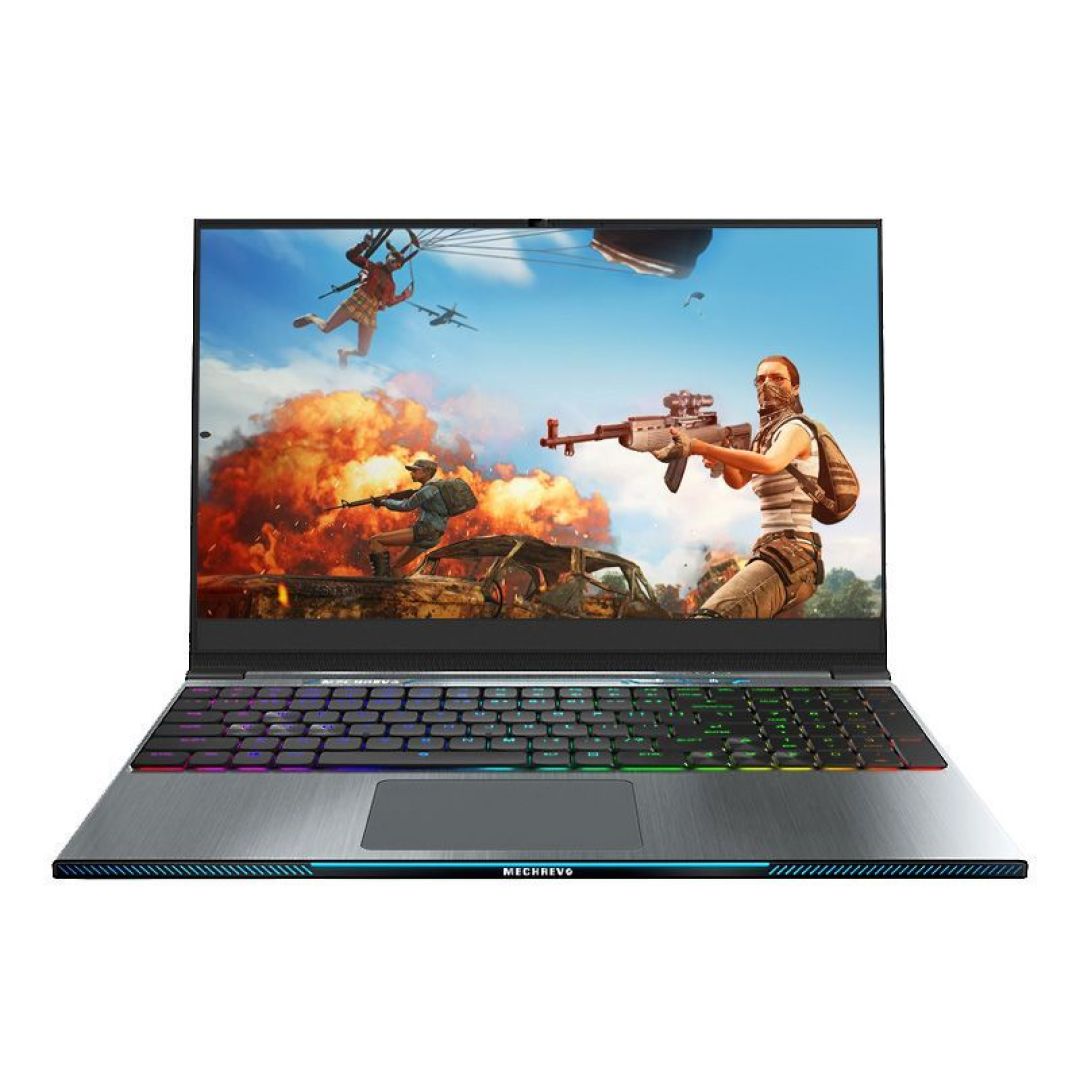

手头的这台Z2配置为i7-8750H、8GB内存、128GB SSD、1TB HDD、GTX1060。本次除了升级屏幕之外内存、SSD也一并进行了升级——增加了一条8GB内存、SSD替换为两个浦科特的256GB M9PeGN组成RAID。

从拆屏幕开始，先将摄像头底部掰出小缝隙插入小卡片。小卡片沿着缝隙两侧滑动可以逐一击破暗藏的卡扣，这时整个B面的塑料框架会整体的脱落。

屏幕的左右两侧缝隙处各能看到两个易撕胶的凸起，将其往外拉内部的胶会失去粘性，稍微使点劲往外掰屏幕主体就能脱离外壳。

从外壳的镂空处不难看出，机械革命Z2的LOGO原理和早先苹果产品相类似，利用了屏幕面板的背光直接透出来。

摄像头处的线是压在PCB之下的，因此还需要把整个摄像头组件取下。好在是双面胶固定，一使劲就下来了。

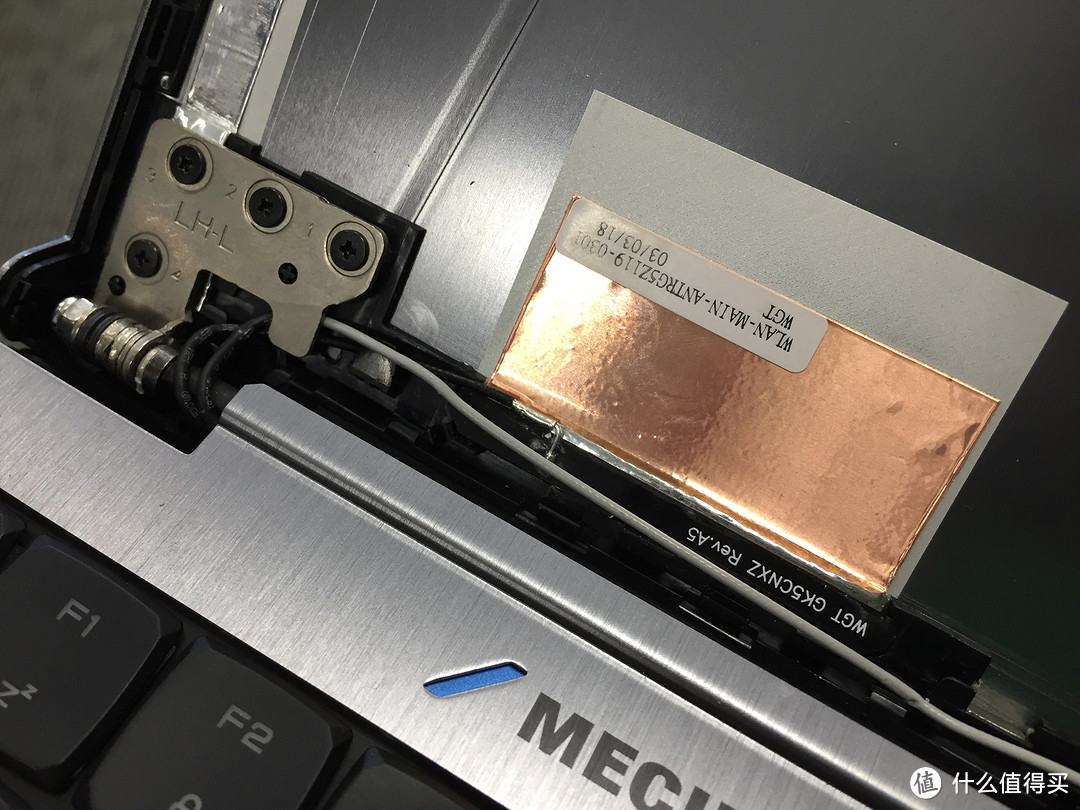

顺着外壳边缘将屏幕和摄像头的线一点一点顺出来。左边的两根单独的线是WIFI和蓝牙天线，和本次的升级没关系，不用管。

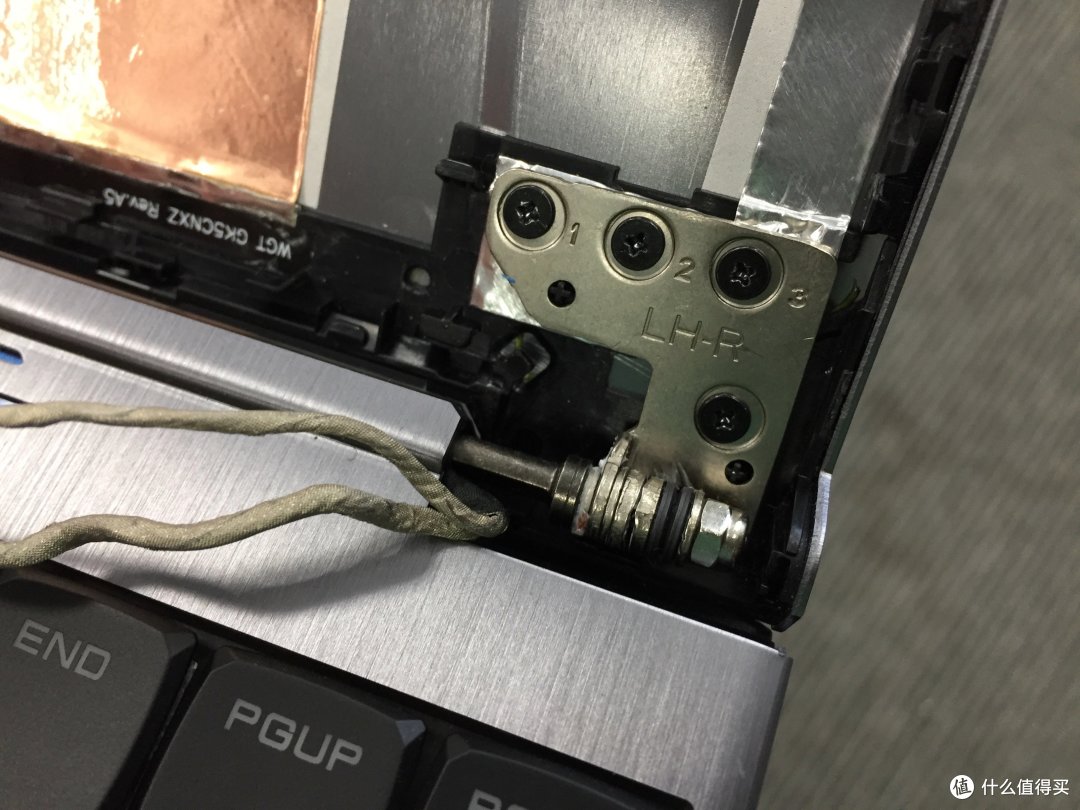

摄像头的线比较难搞，压在了屏轴的下面，需要把固定的四个螺丝拧下来，线搞出来之后再把螺丝拧上固定，避免意外碰到造成损伤。B面的拆卸工作就到此结束，接下来开始拆D面。

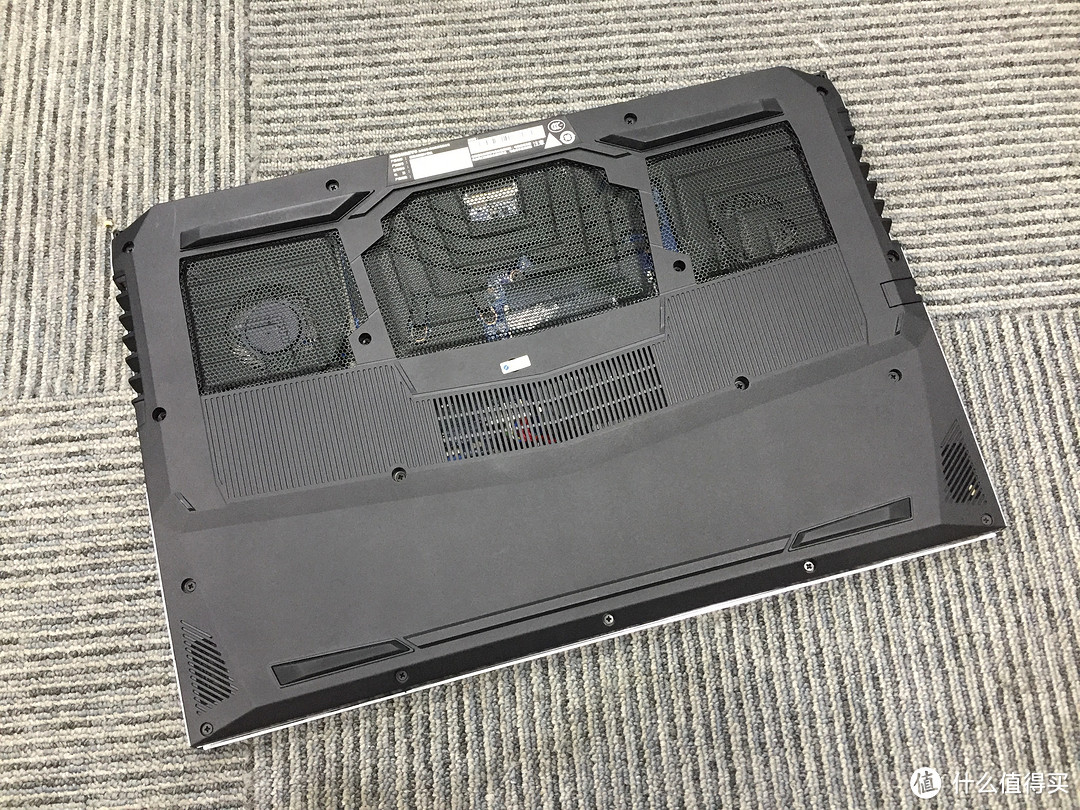

这里吐槽一点，D面的螺丝可真不是一般的多，足足16颗。拆下之后Z2内部的结构就能看得一清二楚，机械硬盘和电池在最下面，中间是主板，上面是很大面积的散热器、热管以及两个风扇。

最让人头疼的事情出现了，虽然屏线的接口在很明显的位置，但线压在了主板底下，需要将整个主板都卸下来。

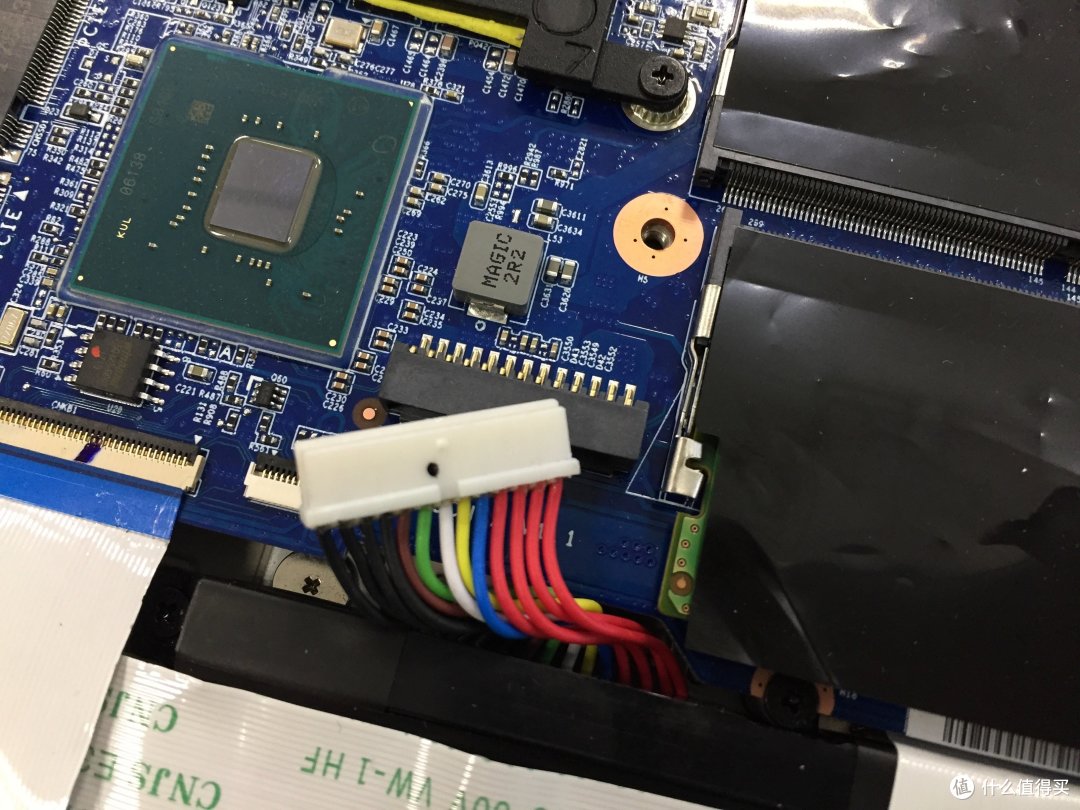

为了保险起见，先将电源的排线拔下来，避免由于失误螺丝掉到主板上出现短路损毁。

再将固定在框架上的无线网卡和SSD也拆下来，可以看到这款笔记本采用了被誉为性价比神器的三星PM961 128GB的SSD。

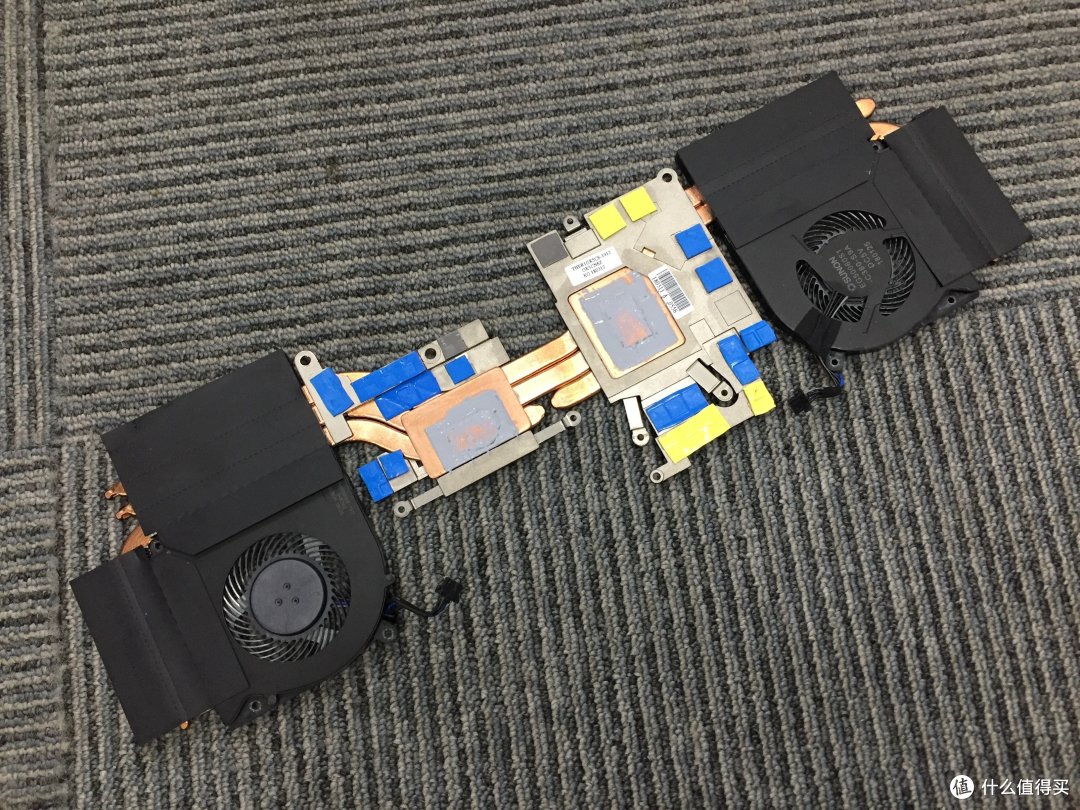

然后再拆散热器，从散热器的反面不难发现，除了覆盖了CPU和GPU之外，CPU附近的MOS和GPU配套的显存均有覆盖。

机械革命Z2的主板非常紧凑，在与ITX相仿的尺寸上同时集成了CPU、GPU、芯片组等重要芯片。

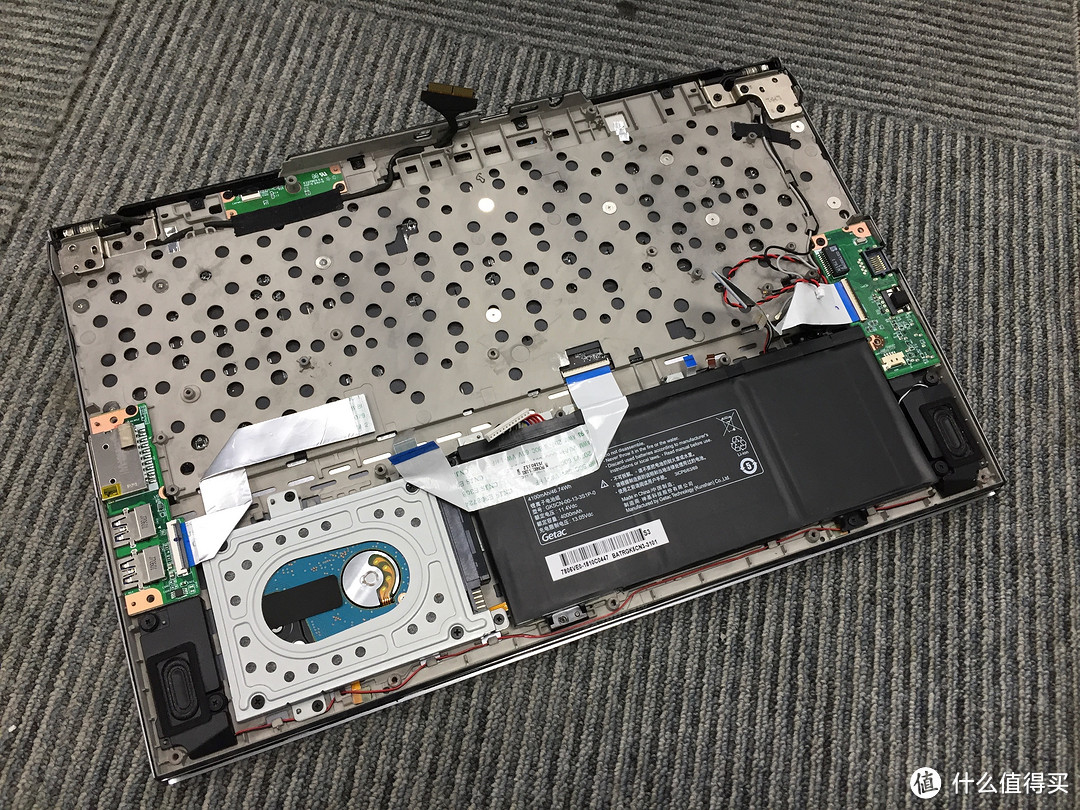

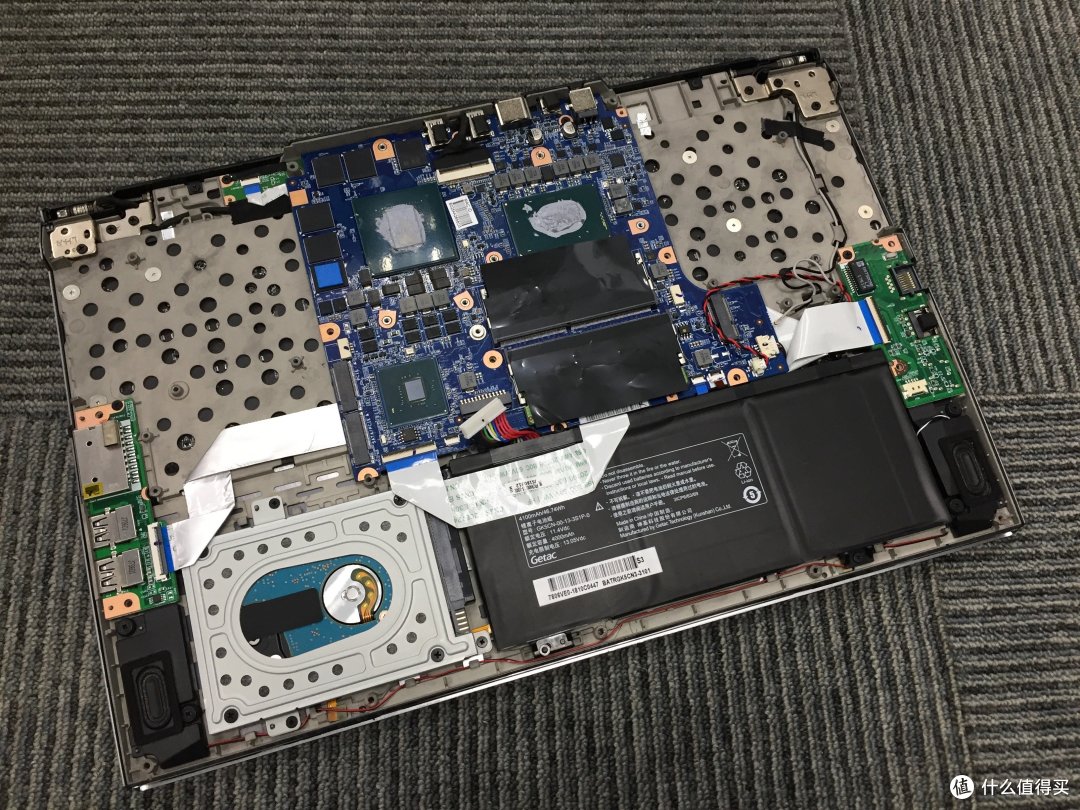

将主板取下来之后，机器看上去已经成为了光板一个了。PCB和键盘之间的金属支撑架摸上去非常厚实不易变形，估计是为了减重，金属支撑架上打了很多的圆孔，都让人有点密集恐惧症了。

如此大费周章，72%色域60Hz刷新率的屏幕终于完全脱离了下来。

【144Hz新屏幕上阵】

原先的屏幕已经完全拆了下来，请上本次的重量级角色——BOE的NV156FHM-N4G 144Hz电竞屏。PS:这款屏幕的背光开孔和A面LOGO镂空对应不上，所以换上之后LOGO灯就不会亮了。

由于144Hz屏幕的信号传输带宽要高出60Hz一倍以上，因此反面的屏线接口会宽出一些。

刚刚在拆屏时原来的双面胶基本上都用不了了，把原来残留的双面胶清理干净，重新贴上新的。

其他的零件之前怎么拆的再怎么装回去，屏幕就算更换完成了。

【升级内存和SSD】

浦科特（PLEXTOR）M9PeGN 256G M.2 NVMe固态硬盘599元京东去购买

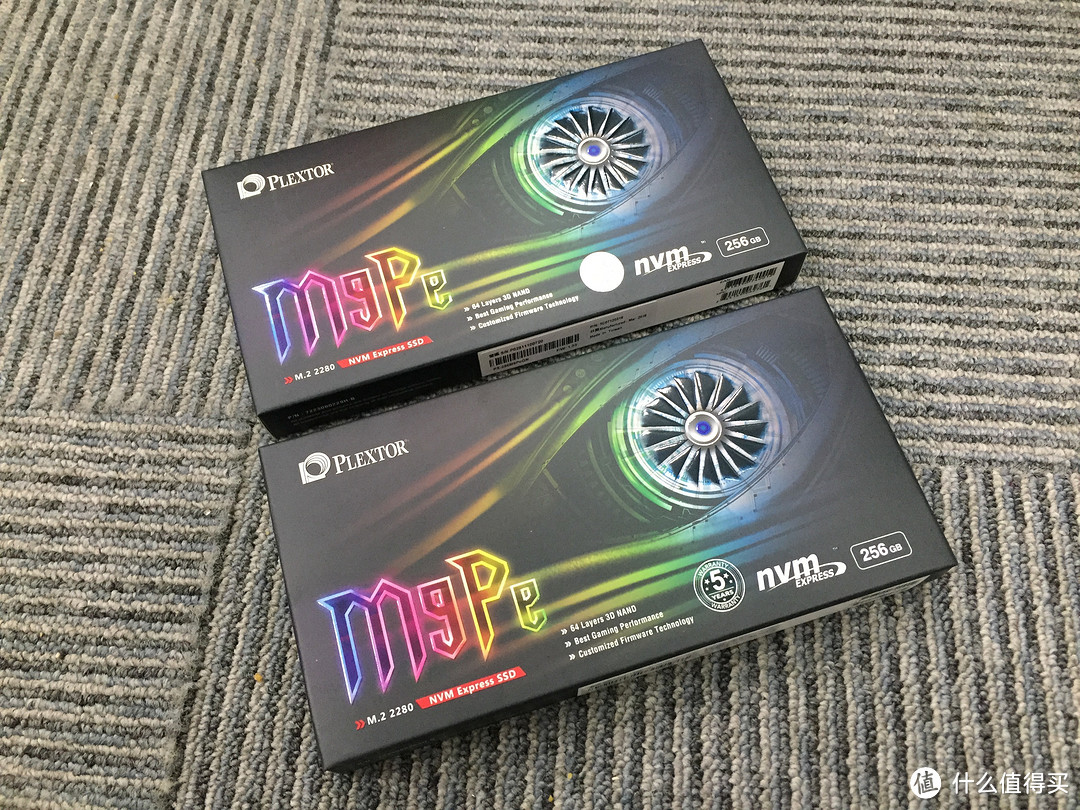

SSD选用了容量为256GB的浦科特M9PeGN，这款SSD在京东上有两种选择带散热器或不带散热器的，两者之间貌似性能没差别。本人担心带散热器可能会有点厚盖不上D面外壳，最终选了不带散热器的。

主板接口上有两个原生的PCI-E通道M.2接口，再加上8代酷睿的芯片组原生支持NVME的Raid，可以遇见升级后SSD的性能一定会爆表。

三星（SAMSUNG） 内存条 笔记本 DDR4 2666 8G628元京东去购买

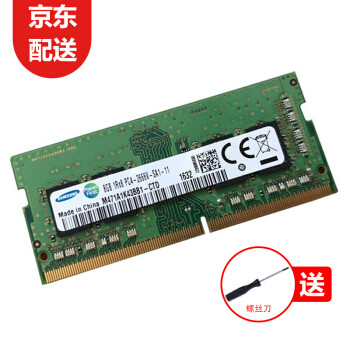

内存买了一个和笔记本自带的规格一致的三星DDR4 2666 8GB单条。插在预留的插槽上，不仅让容量翻倍，组成双通道后的带宽也翻倍了。

把SSD和内存装好之后，扣上D面外壳，拧好那一大堆螺丝，就算安装完成。不过要想将SSD组成Raid 0还需要在BIOS里进行设置，在BIOS中的Advanced Setting（高级设置）把SATA Mode改成Raid。

重启之后最下面会多出一个选项Intel Rapid Strorage Technology，点进去按照提示创建好Raid 0硬盘组，保存重启就可以安装系统了。

【升级后的简单测试】

装好系统之后打开鲁大师查看升级之后的硬件信息，内存已经识别正常无误。

BOE的NV156FHM-N4G 144Hz电竞屏也已经识别出，在这里认出的是另一个型号BOE07AF。

再来测测两个浦科特M9PeGN所组成Raid 0的性能，在升级前使用PM961时测得的读取速度为2534MB/s、写入为745.8，而升级后的读取速度为4797.6MB/s、写入为3054.8MB/s，性能提升相当明显。但还是低于本人预期的，要知道浦科特M9PeGN的单个读取号称是3000MB/s+，组成Raid之后仅提升了50%左右。

至于144Hz的电竞屏，本人打了把吃鸡，自觉得画面更加顺畅连贯性更强。但由于这只是主观感受的提升，并没有带来性能数据上的提升，实在是想不出如何为值友们展现这一变化。
