29元的12v电钻, 无损改装不间断电源

跟很多值友一样, 之前看爆料买到过的29块9包邮的12v锂电钻, 到手用一切都好, 完全能够应付家用场景, 但是电池大多在一个月之后就GG了, 充电五分钟就满, 打孔打到一半就没电, 我今天也是, 钻头卡在木头里抽不出来. 就干脆来个一劳永逸的办法, 给它改成不用电池的有线电钻, 反正也是家用不会拿着到处跑. 记录下来, 希望能帮到有同样需求的人.

首先要把电池外壳分离开, 电池底下有3个卡扣, 用个小的平口螺丝刀撬下很容易打开, 然后这样画出电池包的底面, 剪出来.

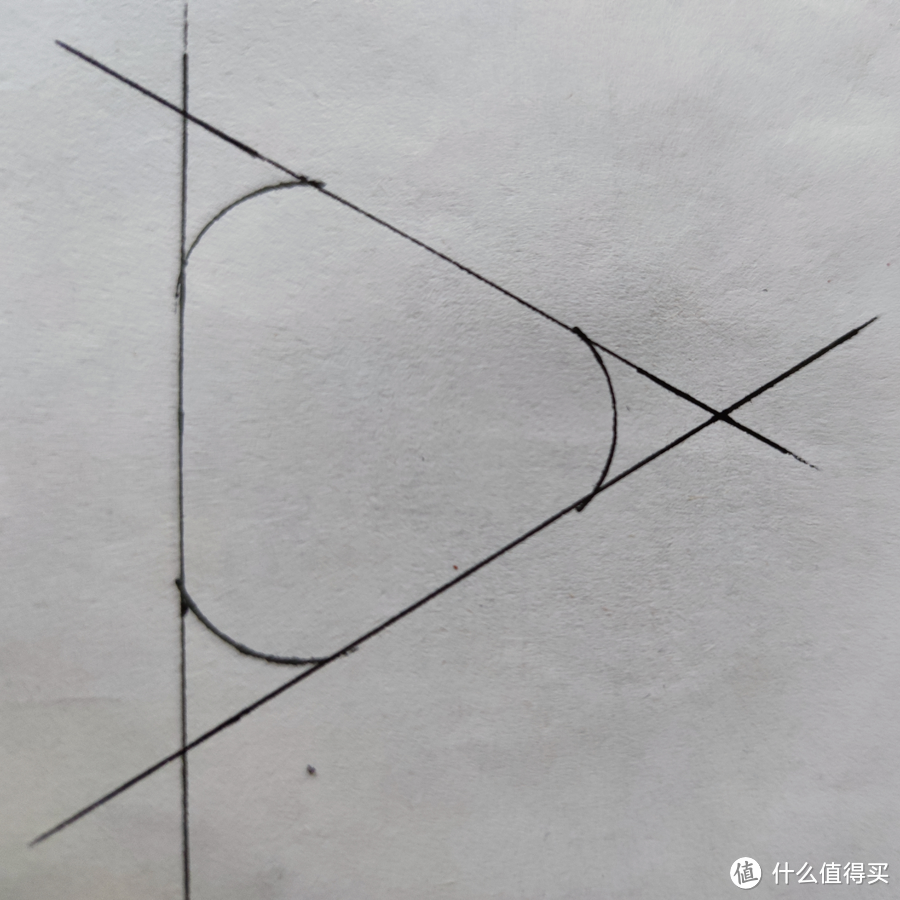

画出底面

剪掉

实际要剪的比划线部分更小些, 因为电池底下还有塑料外壳, 纸片要刚好能放进装电池的三角筒里

然后找一块差不多大小的木头, 嗯...我看你那个椅子腿就挺合适的, 锯掉. 注意, 如果有人问起来, 不要说是我告诉你的.

锯木头

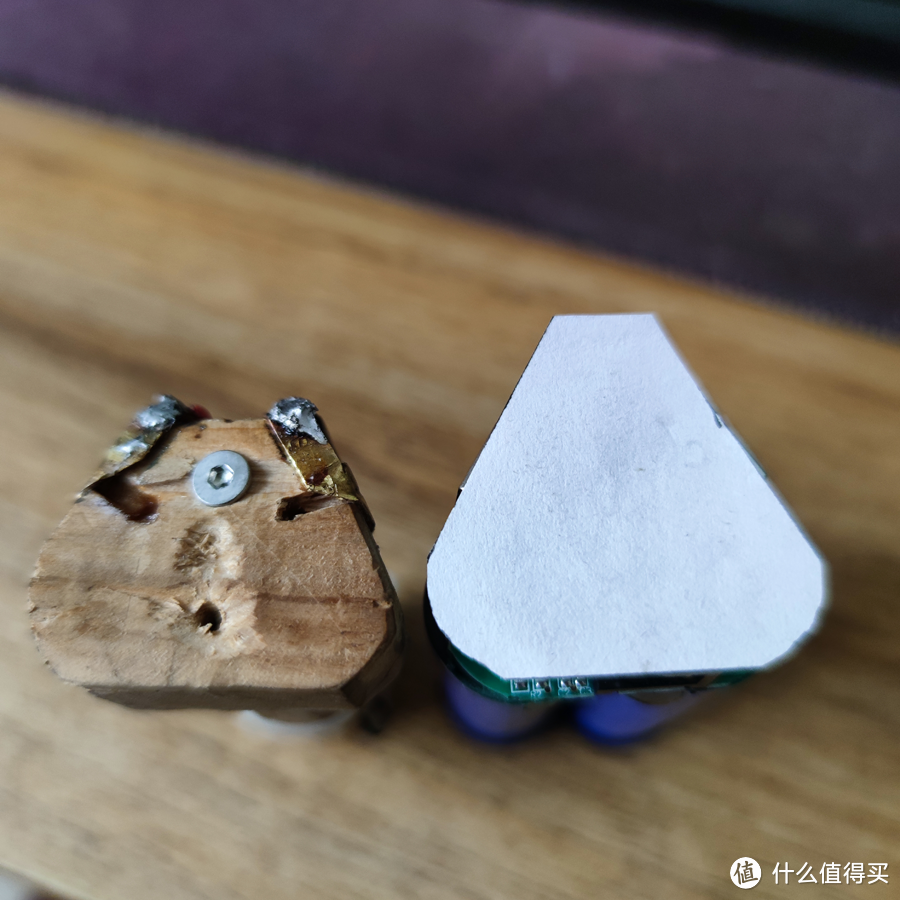

按刚刚剪的纸片把木头修成纸片同样的形状, 大小也应该刚好能放进电池筒里, 你问下面的怎么办? 下面的部分就用刚才的边角料, 就是剩下的那半个椅子腿 , 切出一段来, 匹配成刚好跟电池包的高度. 一句话概括, 就是做个同样大小的木头假电池包.

然后找一块铜片, 一定要是铜片. 不好找的话, 你家墙上那个开关里有, 再次提醒, 如果有人问起来...你懂的.

铜片拿502粘在木头两边, 就跟原来电池那两个弹片位置一样. 下图画红线的部分, 然后顺便把导线焊接上, 导线要尽量粗, 至少也要1平方毫米以上的. 这里需要注意正负极.

铜片在画红线的位置

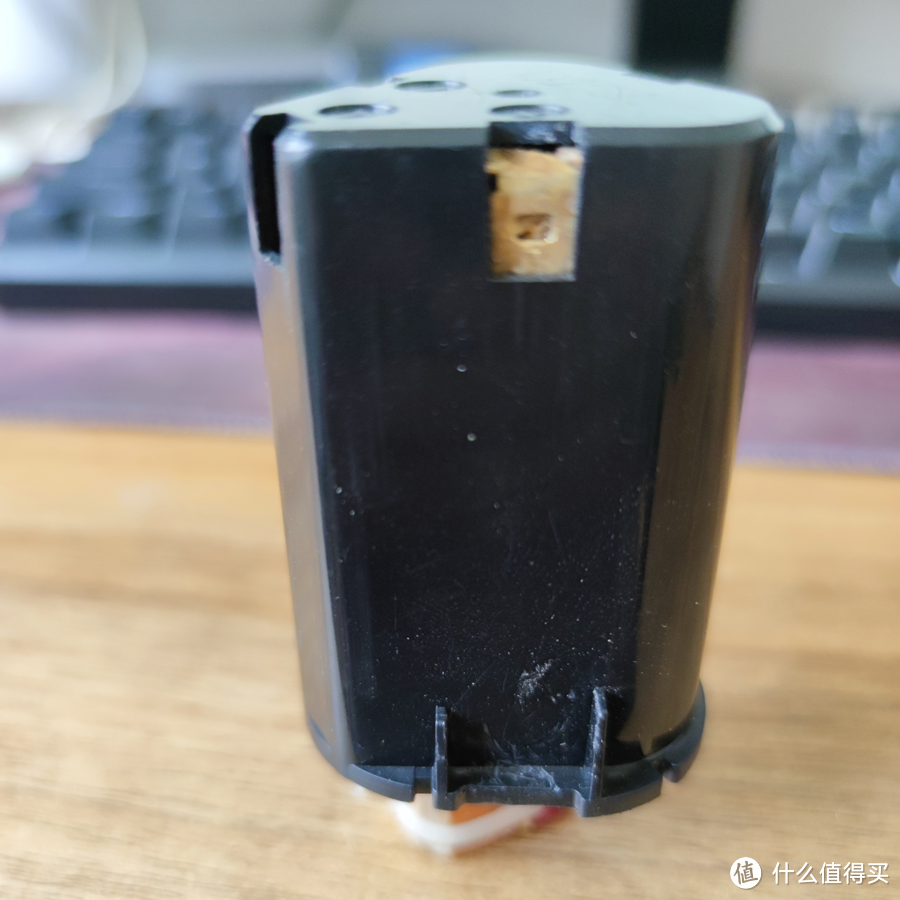

在固定之前可以先放进去, 看看铜片是不是刚好从电池筒的两边露出来. 注意电池筒上面也有标注正负极要对应, 中间那个口不用管, 电钻里面没有用到中间那个.

接下来就是我们做的这个假电池的接口部分了, 你需要一对 T插头 , 这类插头航模上用的挺多, 能够支持30A大电流, 淘宝2块钱包邮, 焊接在假电池的底部, 跟木头底部齐平, 这里也需要注意正负极, T插上一般都有标注. 502粘上去, 再拿扎带固定.

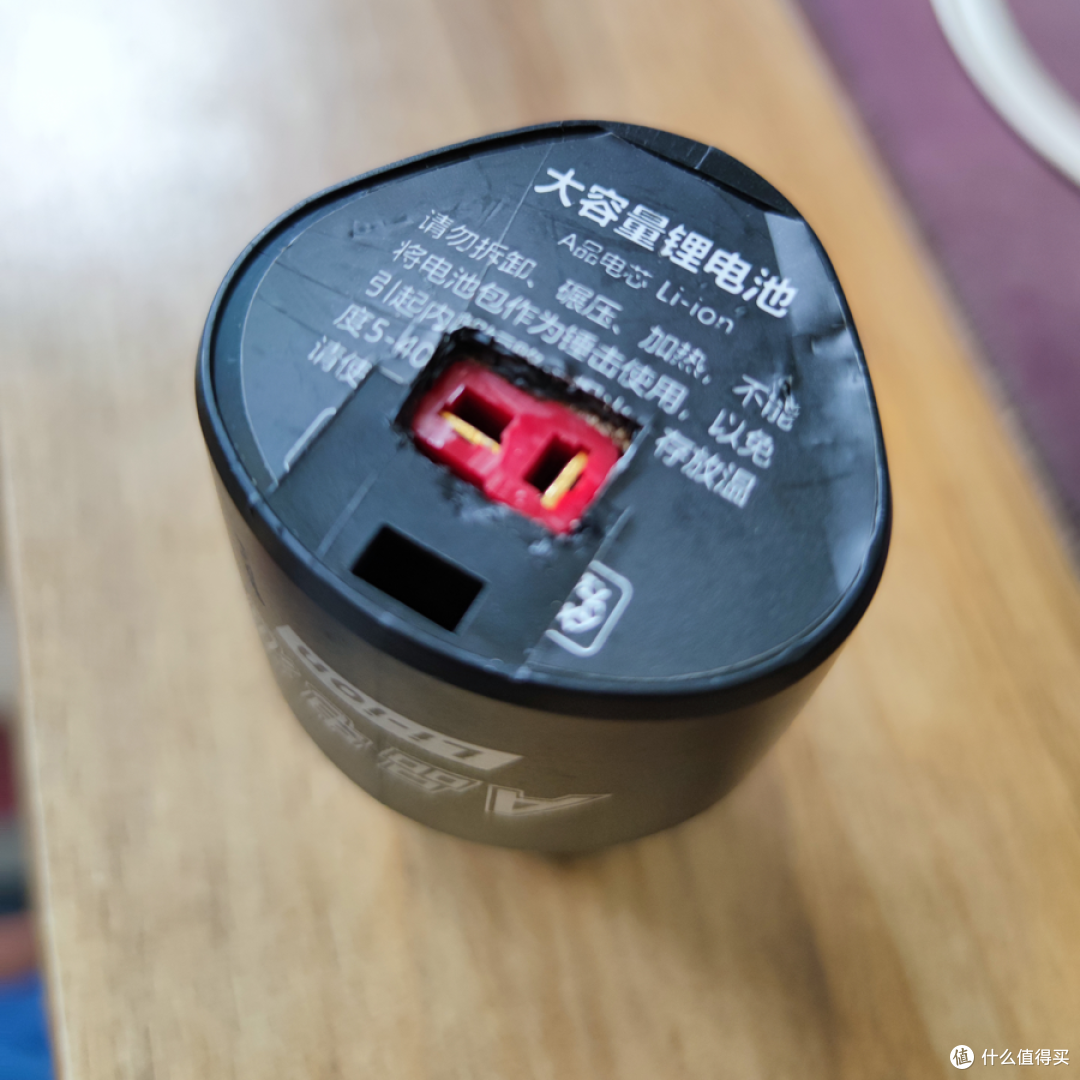

然后在电池的底部外壳上的对应位置用刀子开个孔, 孔的大小跟上面T插头一样

把木头电池套进去, 严丝合缝, 到这里假电池就算完成了. 下面是不间断电源的电源部分

电钻供电是12v直流, 淘宝搜 12v 开关电源, 这类电源一般是用在LED灯带或者大的吸顶灯上, 注意这个电源至少需要10A以上的, 咱可以留点冗余, 15A的电源一般是22~28包邮, 比买个新电池还便宜, 更何况新电池指不定用几天也GG了.

12V 15A 180w

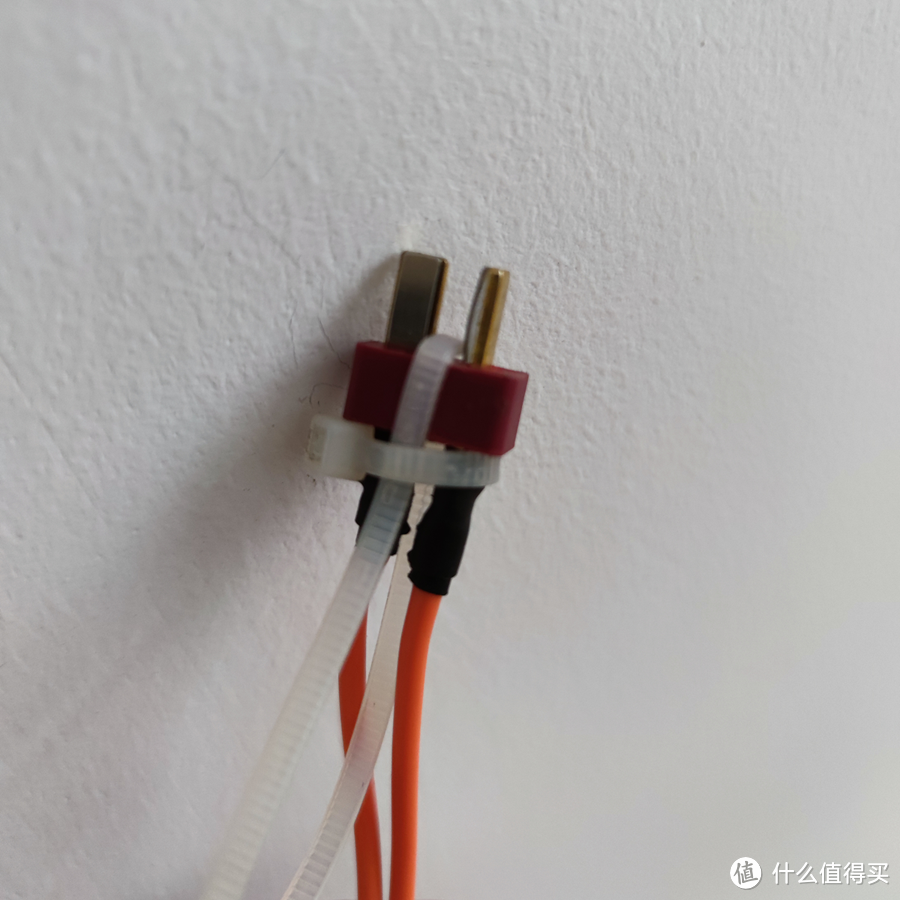

再接下来你还需要导线, 导线跟上面的一样, 至少1平方毫米的, 两股长度在2米以上, 太短的话会很不方便. 铜线的一端焊接上刚才的另一个T插头, 注意这里也需要区分正负极, 可以在焊正极的线的另一头标记一下. 这个插头非常紧, 拔出来比较费劲, 扎带是方便插拔.

把线接上电源, 刚才标记的线接正极, 另一条接电源负极.

然后就可以合体了, 怎么用都不会突然没电, 也不用担心电池放几天就GG了.

改装成本30左右 (单股4米线), 还是比电池值.

你说锯的椅子腿也算进成本? 椅子腿是什么, 我可从来没听说过.
