数码&电器晒单 篇一百一十三:汽车盲区监测摄像头安装和使用分享
买这个产品主要是为了解决车上盲区问题,虽然现在很多车都有360度全景影像,但老车安装这个相对麻烦并且价格也不便宜,就考虑这种比较简单原始的盲区监测摄像头,就是把摄像头装到车左右后视镜、车头、车尾,四处位置,再将画面接到显示屏幕上。这类产品电商上卖的比较多,但没有看到知名品牌,选了很久,最后选了一个看起来还不错的,4个摄像头,屏幕7英寸。价格460多元,支持插内存卡录像。
产品开箱
产品包装。产品包装盒和电源线。
点烟器头的电源线和保护管套。单独用透明塑料袋装着,不在包装盒里。
包装盒正面图。正面产品图和示意图,一目了然。
左上角的产品标签。
盒子侧面的信息。
打开盒子,上面是一张英文说明书,准确说是一张纸。
包装盒里的全家福。
盒子上面,显示屏,用泡棉袋装着。
显示屏正面图。底部白色的是触摸式按键。
显示屏背面。中间是金属片靠背。两侧两个喇叭区域。
背面左侧,插TF卡的卡槽。
背面的底部。
显示器上出来的电源线信号线。
盒子底部, 4个摄像头。
每个摄像头都用气泡袋装着。
三个摄像头都是下面这种。
摄像头是圆的。被黑色软胶包裹。
背面底座上有背胶。
下面这个摄像头是方形的,是后摄像头,用在车后。
后摄像头的底座,金属的。
上面有孔,可以用螺丝固定,也可以用背胶固定。
固定摄像头的备用背胶的螺丝。
遥控器,长方形的,比较薄。正面6个按键。
遥控器背面。
显示屏的底座。
显示屏的吸盘支架。
产品安装
产品的安装不算难,整个过程不用打孔之类(不同车子结构不同,可能略有差异),只是安装需要一定时间和耐心,需要注意的就是前摄像头经过发动机仓,前、左、右摄像头穿过门框。
如果想产品安装后比较稳定可靠尽量不或者少出现隐患问题,还需要额外购买一些包装里没有的辅助材料。主要有:长度不低于2米的单根电源线(线径0.5即可)、耐高温胶带1-2卷(涤纶材质为好)、透明双面背胶(宽度15mm)。
接下来分享一些关键步骤或容易踩坑的地方。
首先是发动机仓。寻找合适空洞,穿线,花费了很长时间。
车头的摄像头线,缠上耐高温胶带,缠了2层加以保护。
缠上耐高温胶带后的摄像头线。
使用一截电线作为引线(图中左上角绿色线)穿摄像头的延长线。
另外一头,从车门旁的孔里穿过来。
摄像头线(长度不到2米)穿过车头的格栅孔。
其次是线经过车门位置,需要安排好线走的位置,并对线加以固定和保护。
前摄像头和右摄像头线,经过右门(下图下方)。
左摄像头、后摄像头等线,经过中控台右侧边缘(下图靠左)
右侧车门,线经过内侧密封条处。
左门,线经过车门胶条处。密封胶条这一小段,没用胶套保护,只是线上缠了一点胶带。
右摄像头,安装在后视镜下方的样子。红色部分是透明双面胶,没撕离型胶带。

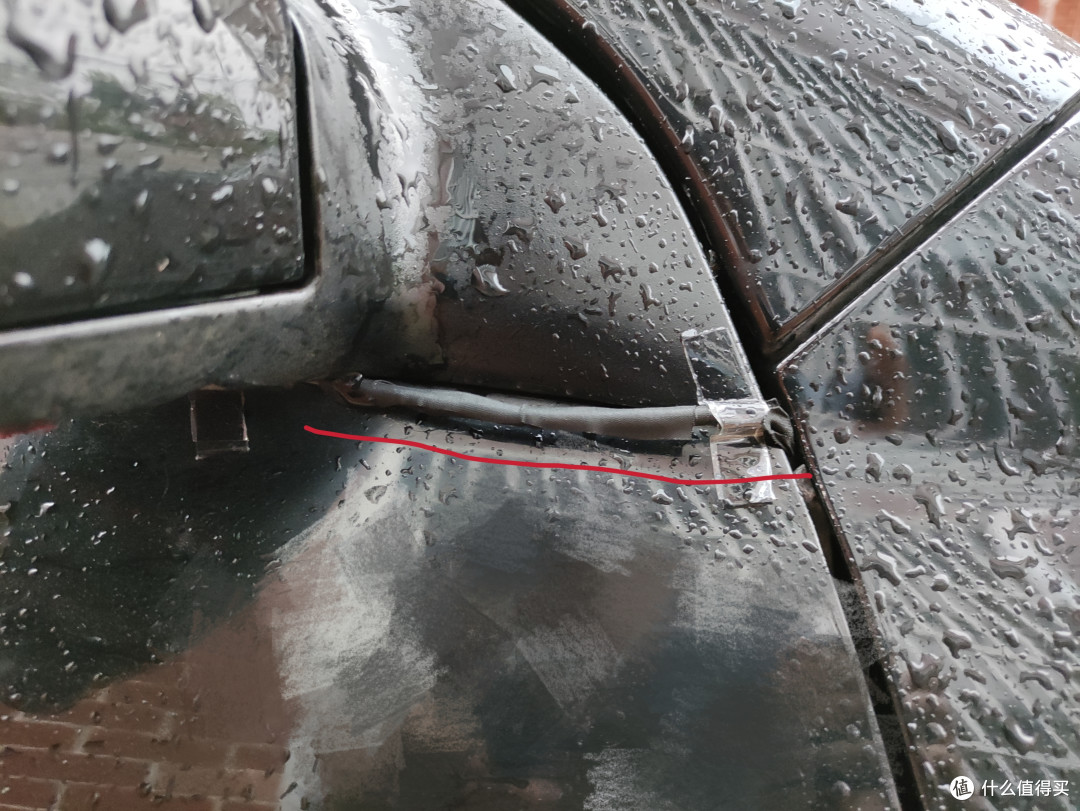

后视镜下到门缝这一段,能看到,好在线黑色的,车也是黑色的,不明显。
最后是后摄像头布线,如果要倒车效果好,安装在牌照灯附近尽量居中位置比较好。由于涉及到车外,布线,怎么走线要处理好。
楼主最初是想用带摄像头孔位的牌照灯盖板(下图下方)替换原车盖板,结果由于牌照灯盖板螺丝已经生锈无法取下来,只好放弃。
拆开后备箱内侧壳子发现,没有穿线的孔洞。最后只好来个简单直接粗糙的。直接从后备箱门内走到后备箱门外。车外的走线位置见下图红色线条下方。
最后是接线的问题。
显示屏上接出来的线有6根。摄像头4根,分别标有CH1CH2CH3CH4,对应4个摄像头。电源供电线一根。还有一根蓝色的线,这个线是用来接入倒车灯正极的信号线。需要注意的就是这个绿色的线,因为这个线比较短,只有十多厘米,所以需要另外准备一截线接到倒车灯正极上,或者汽车接线盒上倒车灯端子里,如果接尾灯,长度最好4米左右,如果接中控台下方接线盒长度2米左右。
楼主这里选择接到车尾倒车灯上,所以自己买了一小卷0.5的电源线。
另外就是每个摄像头线上,有露出一截绿色的线,这个线,千万不要剪断了,否则会解决一个问题,引发新的问题。
楼主布线完成前,没有动过这根线。但是布线后,由于发现屏幕设置里更改分辨率为1080p后,屏幕画面会花屏线条,在询问客服后,被告知解决办法是剪断每个摄像头上的这个绿色线,结果剪断后,发现摄像头的画面又过曝严重偏白色,又重新接好线。
最后看看所有线接好的样子。线缆集中在副驾驶脚垫上,表面再铺一个垫子就可以盖住看不到了。
然后是屏幕的位置摆放和固定。屏幕一般放中控台右侧或者中间靠下。如果是小屏幕建议放右侧或中间,不建议放左侧主驾驶位,会影响视线。由于是7英寸大屏幕,又不能折叠,虽然有底座。刚好屏幕背面有金属板,就买了可滑动伸缩的磁吸手机支架。
支架安装在中间台中间。
放上屏幕。
使用体验
再看看使用情况。屏幕下方7个触摸按键。按M按键,打开设置菜单,一共5个设置选项,时间设置,显示设置,回放模式,分割设置,系统设置,顺序有待优化,个人感觉应该后面三个放前面好点。
分割设置里,8种画面显示模式,画面最少显示2个摄像头的。
系统设置里,能对倒车线,分辨率、录像时间等设置。
看看画面的情况。画面排列按摄像头位置分布。
另外一种画面显示模式。前后右。
右侧摄像头。
现场看到的样子。
再看看倒车情况。挂倒档画面多了虚线,红黄绿三色。
画面大小和没挂倒档,没有区别。
画面中看到的样子。
车外看到的样子。
再看看车头。摄像头尽量靠下,看到前方的最近距离35-45cm左右。
最后重点强调1080P分辨率和剪断绿线的问题。
如果要把系统设置里,分辨率改为1080p,需要在设备断电情况下,剪断所有摄像头信号线上的绿色线。
如果不剪断所有摄像头上绿线,切换到1080p后画面是黑白线条的,具体见下图。
但是,当剪断所有摄像头上的绿线后,所有摄像头的画面,会明显变白,给人感觉就是过曝。下图摄像头拍摄路面,看起来都是白色的。
另外剪断绿线后,摄像头的录像分辨率,会由1280*720降为960*720。
这里再次强调提醒,不要剪断摄像头上绿线,分辨率就用默认的720P即可。
最后就是录像的问题。
总结
这个盲区辅助系统,优点和缺点都比较明显。
1、产品包装看起来比较正规,配件和辅助材料比较齐全,但是缺少了说明书(只有一张毫无用处的英文纸张,即使你能看懂英文也不能给你提供有用内容),给用户安装和使用带来极大麻烦。
2、产品安装不难,除了前摄像头要穿过发动机仓,需要对线进行隔热阻燃保护,另外就是穿过门框那位置,也需要对线进行保护,导致线被门夹伤。
3、屏幕上能对画面显示模式进行自由选择,并且画面切割模式比较多。
4、把汽车倒车灯信号线的正极,用导线接到屏幕线上那一截绿色线上后,车子挂倒档时,屏幕会自动全屏显示为后摄像头且有倒车辅助虚线。
5、支持插卡录像,且每个摄像头录像都是单独的文件,但是录像画质特别差,车子开快一点画面都是雪花点点。
6、软件设置里,画面能设置镜像,但不能设置画面颠倒,导致安装前摄像头时画面倒的,只能拧把被底座包裹的摄像头取出来,换方向再装上去。
7、屏幕设置默认显示分辨率720p,如果改了1080p,必须剪断所有摄像头上那个绿色的线(否则屏幕画面黑白有线条),强烈建议不要剪断那个绿线,因为剪断后,虽然分辨率确实可以改为1080p,但是所有摄像头画面会过度曝光,地面看起来惨白,另外录像的视频分辨率会由720p降为480p。本人就是被这个线坑了,安装时没剪绿色线,问了客服后,又拆开已布好的线,把绿线剪断,发现上述问题,又把绿线接起来。
8、摄像头防水性能存疑,线直接接摄像头,线和摄像头壳子结合处有明显缝隙,后续可靠性有待时间检验。
9、客服不专业,且卖完后态度明显不如买之前。总结,这款产品确实能解决车子前后左右盲区问题,如果当做单纯的看实时画面还是可以,兼顾记录仪功能的话,画质太差,运动状态车牌基本看不清。产品的耐用性有待检验。
如果不想花几千元安装能软件合成画面那种360度全景影像,这种产品其实也是比较实惠选择,自己安装难度不大,还可以节省安装费用,当然也可以花钱让人安装。
