本文是指挥能手智能家居基础系列的第五篇，首先叙述了平头熊PTX AK智能屏幕开关的购买过程，然后开箱并拆解了平头熊PTX AK智能屏幕开关。通过对平头熊PTX AK智能屏幕开关的拆解，并与之前拆解的作坊手搓八键复合智能开关进行对比，希望能为你选购米家平台智能屏幕开关提供一些参考。

🔌购买历程

这款平头熊PTX AK智能屏幕开关已经关注一段时间了，毕竟平头熊PTX是继Aqara S1E屏幕开关之后，第二个话题度比较高的米家平台智能屏幕开关品牌。但我却一直没有购买的打算，毕竟上次买的6个八键复合智能开关，到现在也才用了1个，其他5个还在吃灰。

然而前几天PDD突然给我推送了一张平头熊AK屏幕开关48.9元的券，用此券叠加百亿补贴券之后，AK屏幕开关到手仅需171.09元。想了半天，感觉虽然用不上，奈何抵制不住低价的诱惑。于是购买了一个AK开关，并下单了一个AK开关桌面底盒，打算把AK屏幕开关放在桌面，当无线开关使用。

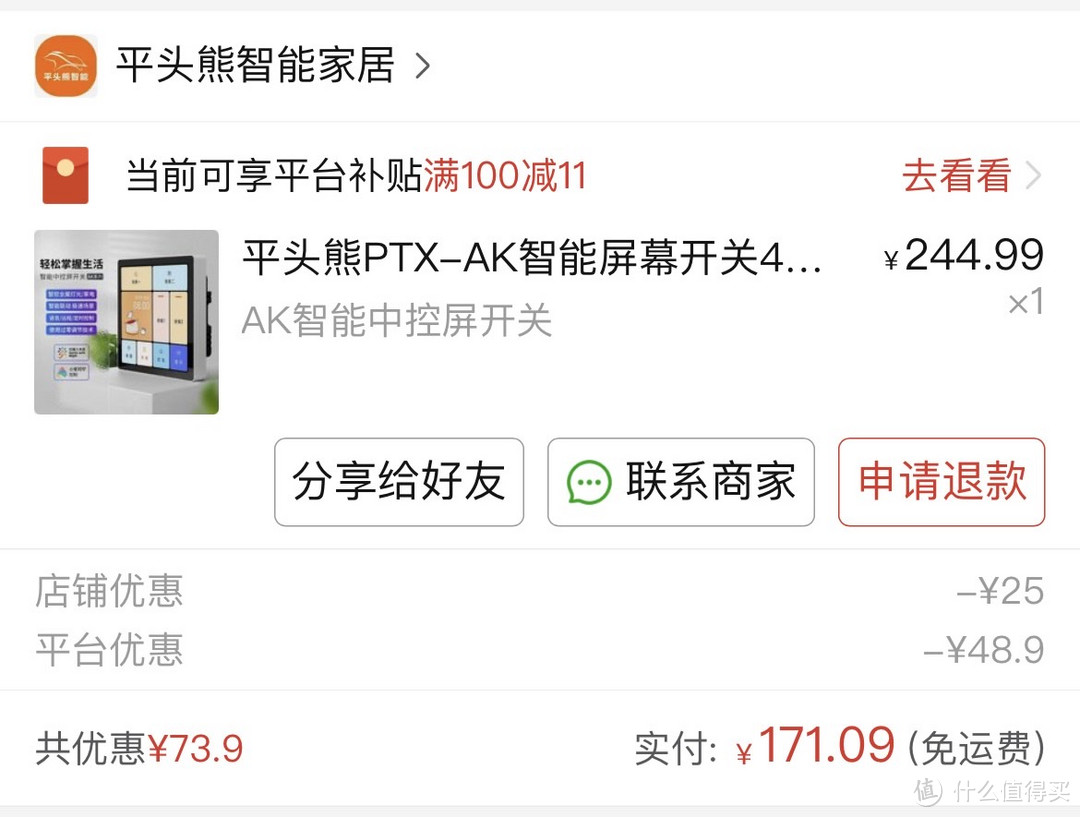

订单信息

🔌开关拆解

今天先收到了开关，还没有收到桌面底盒，所以也用不了开关，只能先来个拆解。毕竟从小就喜欢拆各种东西，不拆总是心痒痒。

算下来这一年买的智能家居设备我也拆过不少，什么米家摄像机2代AI增强版、作坊手搓八键复合智能开关、小米智能插线板、鸿雁智能插线板，甚至是米家空气炸锅我也拆过几遍。所以养成了到手即拆的好习惯。除非是难拆的或者拆了影响保修的（即会留下痕迹的），才不会去拆。

此外，之前发的爆料评论区，有值友说平头熊的开关，其继电器的品质都堪忧，容易出故障。这更加引起我的好奇，今天必须给它拆了，一探究竟。

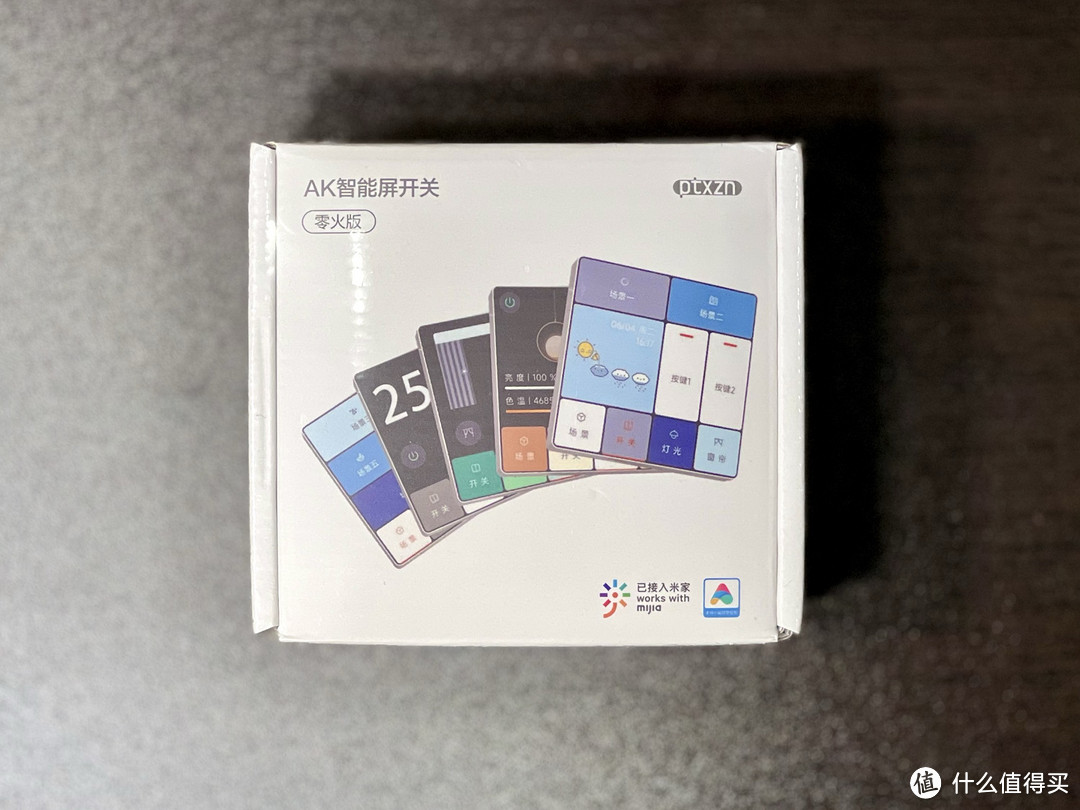

那么先来开个箱。盒子外面有塑封，好评。

侧面简单标注了型号、规格和颜色。颜色为白色，规格为零火版（也就是说86底盒内没有预留零线是不能使用的，否则需要自行购买相关能替代零线的设备，但这样不安全）。

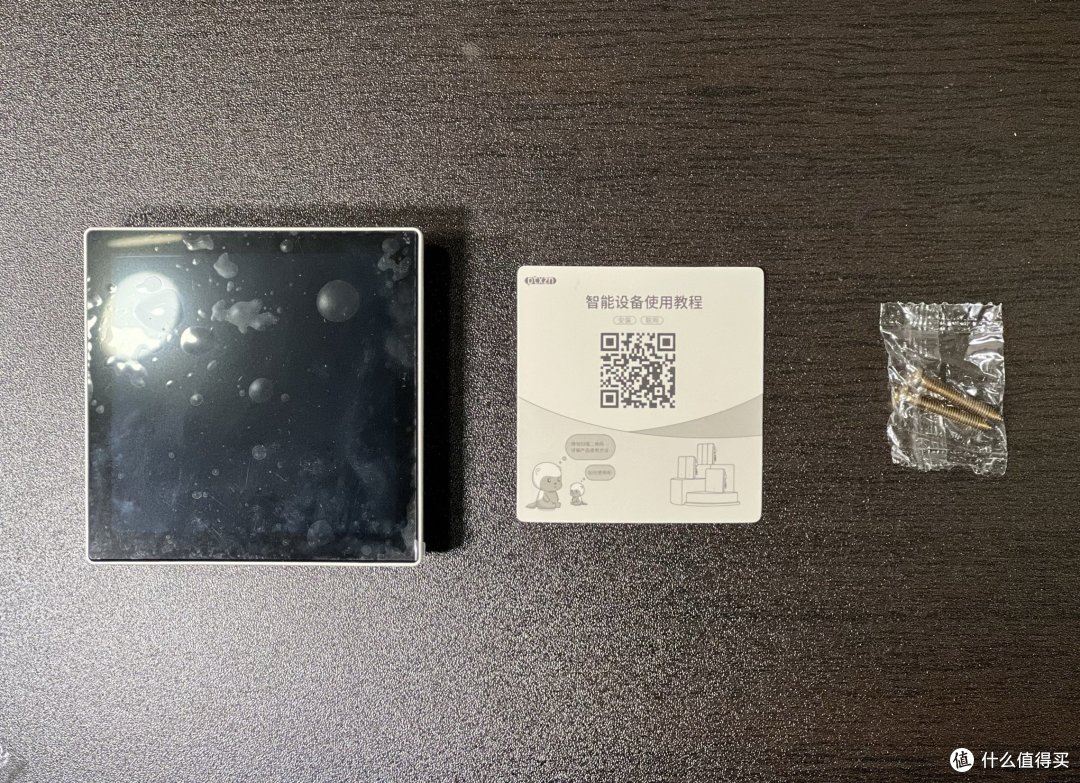

打开盒子，只有开关本体、教程卡片、2颗螺丝，连纸质说明书都没有，有点简陋。

所有物品

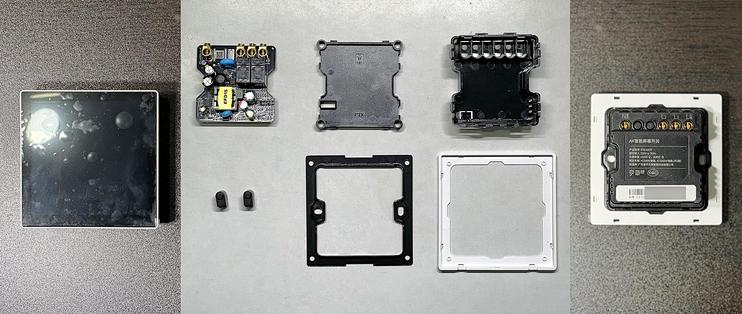

AK智能屏幕开关主要分为两部分，屏幕部分（WiFi、蓝牙、处理器、内存等也在这部分）以及供电部分（含降压电路以及继电器）。

供电部分（左侧）和屏幕部分（右侧）

屏幕部分不太好拆，拧掉螺丝后卡扣非常紧，强拆的话容易看出来，难免会影响保修，所以就只拆解供电部分。

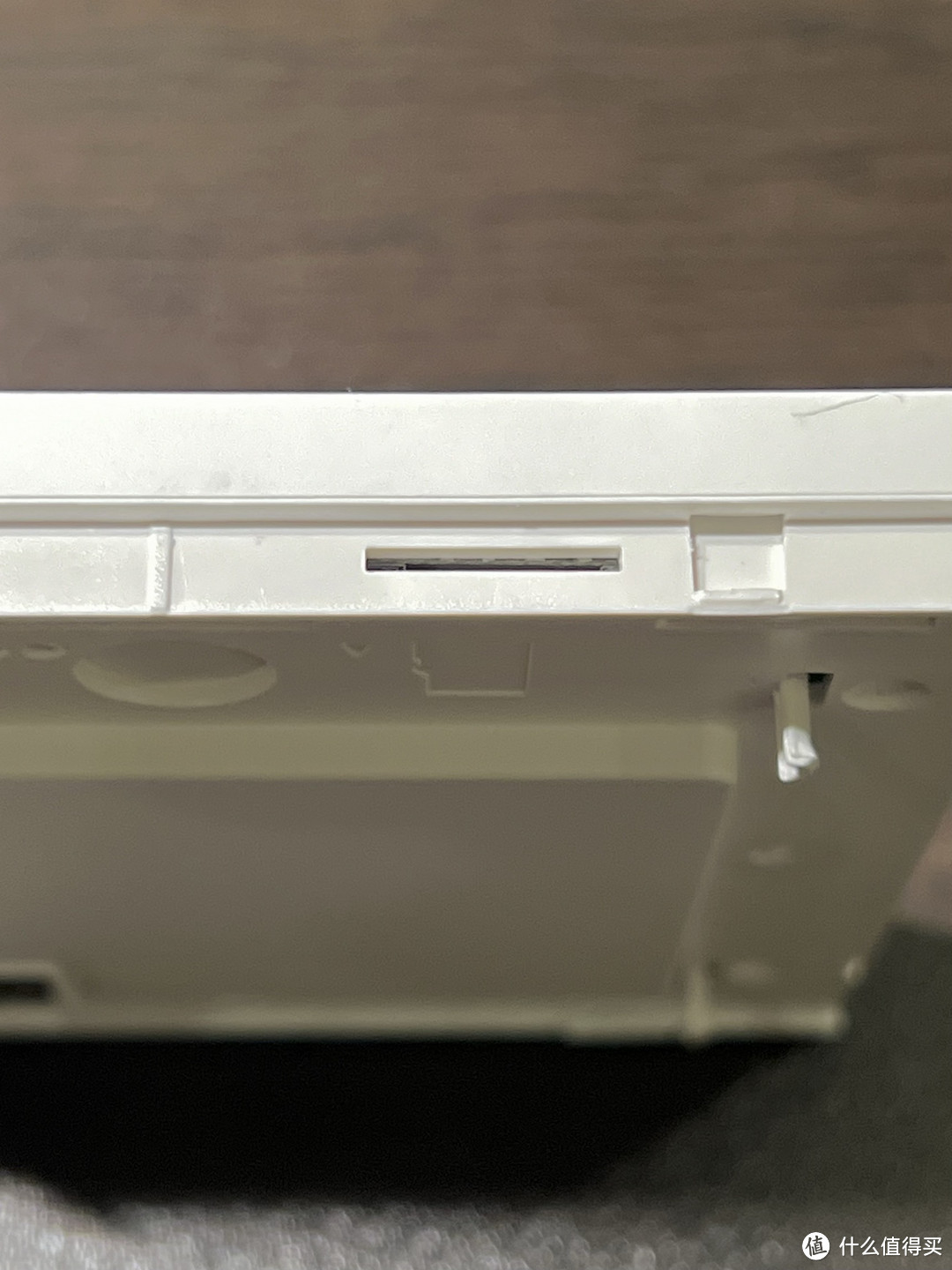

但屏幕部分也有要说的，就是屏幕背后居然有TF卡槽？查了电子版说明书，里面没有提到卡槽，关注的智能家居UP主们也没有说到卡槽的问题。真是搞不懂，难道能扩展内存用来装文件（图片、视频）？

图中右上角可见TF卡标志

居然有TF卡槽

接下来就拆供电部分。先看外观，开关背面并没有485接口（接中央空调用），而有的UP主手里的AK屏幕开关是有该接口的

供电部分，背后有详细参数

整个供电部分没有使用一颗螺丝，全是卡扣连接。还好卡扣不是很牢固，比较容易无损撬开。

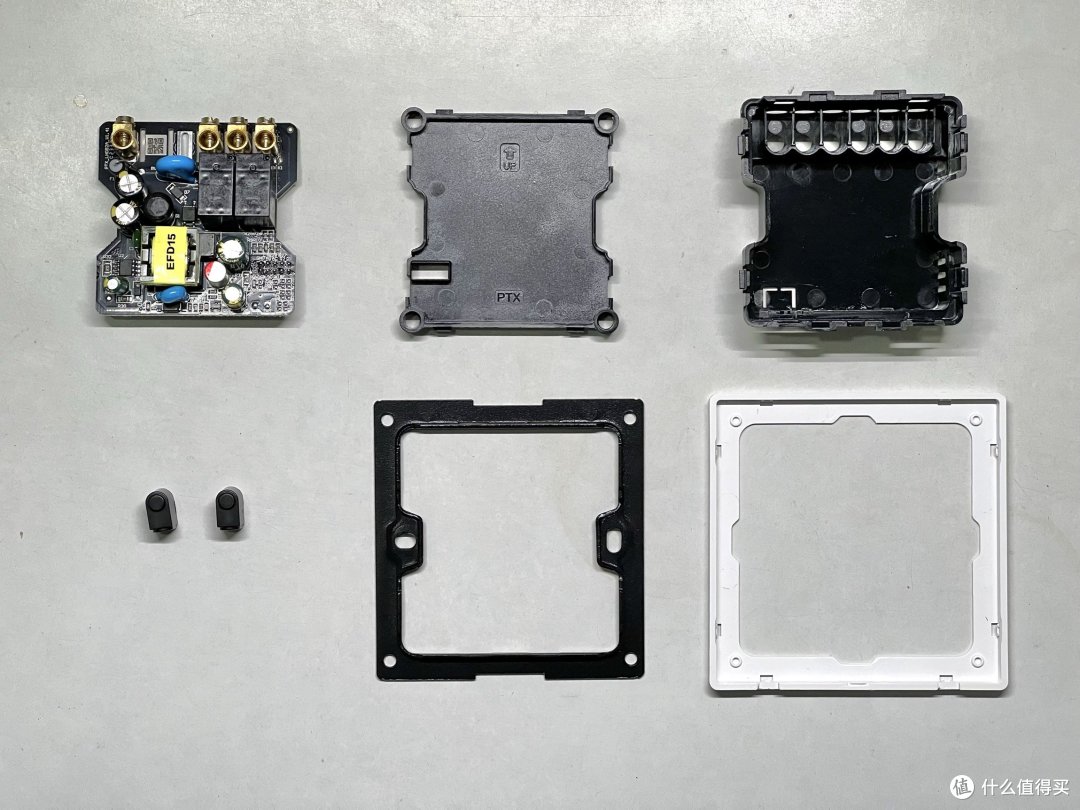

先来一张供电部件的全图，可以看到总共由5大部件构成（忽略左下角的两个假压线柱）。

供电部分全图

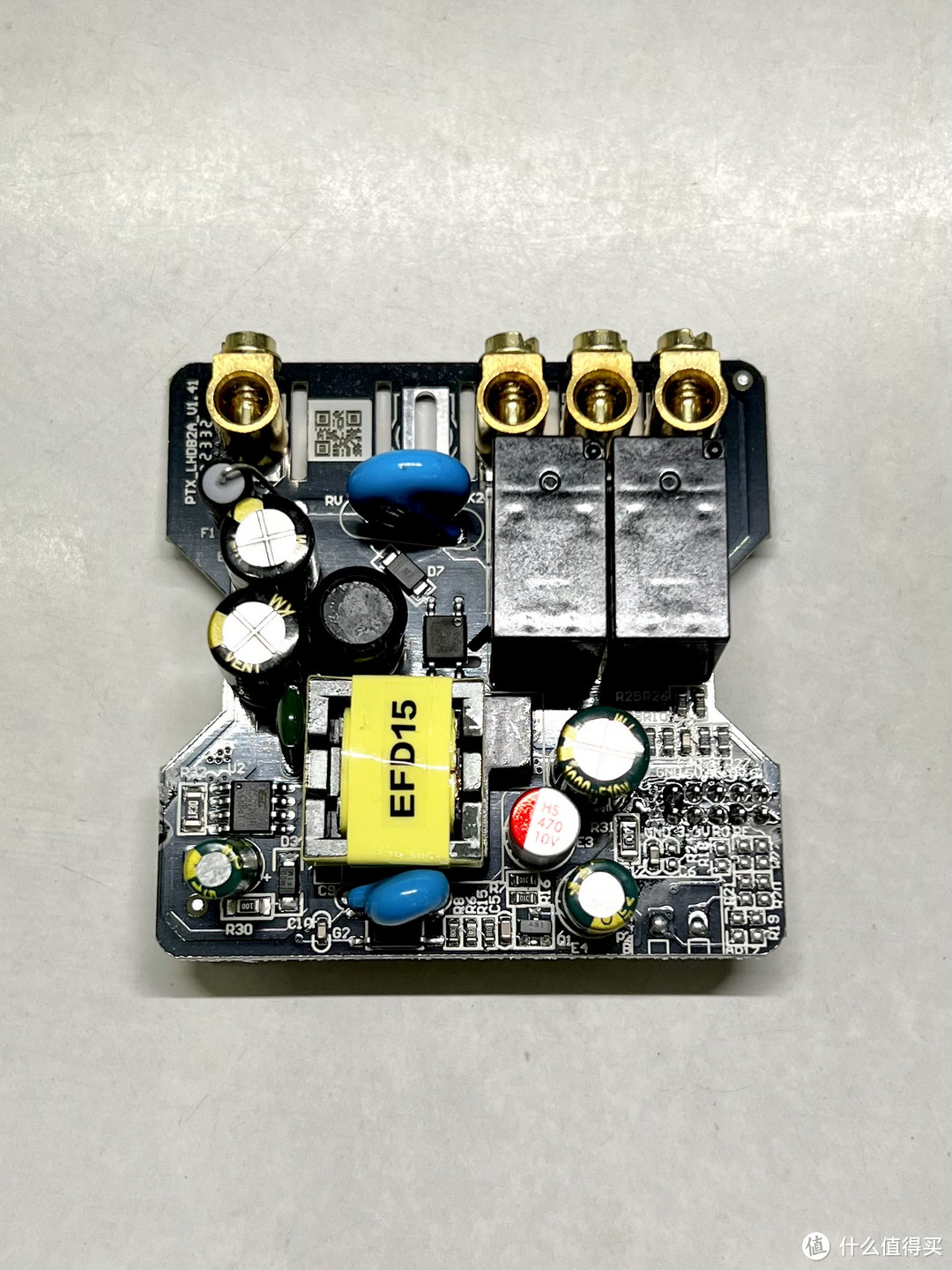

首先看一下供电部分的电路板，做工尚可。

电路板正面

然后是电路板的背面，感觉这也没比我上次拆的作坊手搓八键复合智能开关好哪儿去。

电路板背面

下面来看最关心的继电器部分。

果然啊，用了两个10A的继电器。据我所知，小米屏幕开关用了三个16A的继电器，而我上次拆的作坊手搓八键复合智能开关则是用了四个20A的继电器。

然后看看继电器品牌，FANHAR，浙江凡华电子。既不是脍炙人口的欧姆龙和宏发，也不是我上次所拆手搓开关的杰盈。

继电器具体型号为W11-1A2STLE-H，查到了该型号继电器的详细参数文档。这里放一张性能概要表格，各位大佬自行研究吧，我就不评价了。

凡华该型号继电器的说明文档

然后是另一边，有一堆电容，说实话我也看不懂，各位大佬看看用料和做工如何。

另一边的元器件，看不懂

🔌总结

拆完平头熊PTX的AK智能屏幕开关，算是理解了为什么有值友说平头熊开关的继电器问题了。只能说尽量不要用此屏幕开关接大功率的设备，我觉得当个桌面无线开关用用就挺好。一定要上墙的话，不要接较大功率的灯（即不要顶着开关标注的功率上限接灯）。
