体积大就是可以为所欲为，华硕TUF GT501+TUF B660重炮手D5装机分享

Intel第十三代处理器发布在即，最近也是兴趣和需求做了两套intel装机，其中i5-12600KF+3080那套装机是朋友需求，而这次i5-12490F+3060Ti则是自己兴趣，毕竟很久没做ATX中塔传统设计机箱的搭建了。

装了这么多机器，垂直风道、A4设计、MATX版型，ITX版型的机箱折腾乐趣比较大，而中塔机箱占据体积大，装机过程也没那么充满折腾的乐趣。

不过中塔机箱的优势也非常明显，在高负载运行的时候能提供更有效的散热效果。

这次的方案相对来说很简单，选择的华硕标准中塔机箱，TUF GT501，搭配了华硕自家的TUF GAMING B660M-PLUS WIFI重炮手主板D5版本，M-ATX版型可以预留出空间来放置手办，处理器是我很感兴趣特供型号i5-12490F，内存拉满32G，标准360一体水冷，散热风扇方面华硕的TUF GT501已经自备了4颗，在使用水冷的场景下无需自己额外添置风扇。

这次装机整体非常轻松，没有什么太多需要注意的地方，华硕GT501自带的三把风扇也是支持神光同步的，可以一键同步整机灯光效果，另外GT501也可以将显卡改为竖装。

配置表：

CPU: Intel i5 12490F

主板: 华硕TUF GAMING B660M-PLUS WIFI重炮手

显卡: 影驰GeForce RTX 3060 Ti金属大师

内存: 金士顿FURY DDR5 6000 Renegade叛逆者 16Gx2

SSD: 爱国者P7000 1TB

机箱: 华硕 TUF GAMING GT501机箱

电源: 振华LEADEX HG 金牌750W

散热: 利民FROZEN MAGIC 360EX冰封幻景

整机/硬件展示&装机注意事项

华硕TUF GT501整体就一种侧透形态，显卡虽然可以改为垂直方式安装，但是需要自己单独购买PCI-E延长线，我这里就展示下最常规的方案了。

华硕TUF GT501是我见过ATX机箱中相对来体积排的上前号的，这么大款主机，放在桌子上，让32寸显示器都相形见绌，如果你桌面空间不太够大，那么要考虑放在桌下了。

正面，得益于若隐的透光设计，前面板的RGB光效并没有那么明显，对于不太喜欢RGB光效的用户来说是个好事。

这次同样没有做电源定制线，不过得益于机箱本身的大体积和藏线理线设计思路，整体看上去还是蛮整齐的。

这台主机其实挺重的，不过GT501配备了编制棉质把手，承重能达到30公斤，搬运这台主机倒是没有太大问题。

我在显卡下面放置了手办，这几个角色对于80后来说应该算是很熟悉了。

盖上玻璃面板，整体效果。这块黑色钢化玻璃侧板并没有过度黑化处理，方便展示RGB灯效。

配件展示

i5-12490F这颗处理器比较特殊，完全不按照套路出牌。从规格上来看，12490F基础频率为3.0GHhz，最大睿频为4.6Ghz，三级缓存20MB，对比在发售的12500，三级缓存增加了2MB，但是没有核显。

同时这颗处理器也没采用大小核设计，而是标准的6核心12线程，增加的三级缓存对游戏影响比较大。

英特尔（Intel）12代酷睿i5-12490F处理器6核12线程单核睿频至高可达4.6Ghz20M三级缓存台式机CPU1248元京东去购买

主板来自华硕的TUF GAMING B660M-PLUS WIFI重炮手，虽然定位不是旗舰主板，但是也可以稳妥驾驭12代酷睿的全能选手了。

外观上标志性的TUF GAMING字样覆盖了主板大大小的区域，金属散热马甲上也做了条纹和迷彩纹路设计，线条挺有科技感，整体符合电竞特工系列特点。

MATX是我最偏好的版型，拓展性和体积上都取得了一定的均衡，只是目前还不知道14代处理器会不会弃用Socket LGA-1700插槽，至少13代处理器还能接着用。

CPU供电是8pin+4pin规格，应对i5-12490F毫无压力，也足够支持12代intel的高端处理器型号了。

TUF GAMING B660M-PLUS WIFI重炮手采用的供电规格是10+1供电模组，50A的DrMOS，全部位于高规格散热装甲下面，主控则来自ASP2100 PWM芯片。

换个角度可以看到这些DrMOS芯片，上部的散热片面积也非常夸张，足以应付这些元件供电时候产生的热量。

B660芯片组上也覆盖了大型散热片。

四条DDR5内存插槽，官方参数是最高支持到DDR5 6000Mhz，实际使用还可以继续超频更高的频率。

两条M2插槽，覆盖了散热装甲，并且配备了高效能的莱尔德导热胶贴。免工具装卸SSD设计也很实用。

两条PCIe x16插槽，其中上面的插槽带有防护装甲，支持PCIe 5.0速率，下方则是支持PCIe 3.0速率，中间为PCIe x1插槽，相对于ITX主板能提供更多的拓展性。

背部接口方面相对比较齐全，基本涵盖了用户常用的接口种类。

华硕（ASUS）TUFGAMINGB660M-PLUSWIFI重炮手主板支持DDR5CPU12700/12400F（IntelB660/LGA1700）1199元京东去购买

1个USB 3.2 Gen 2x2 Type-C接口、4个USB 3.2 Gen 2 Type-A接口、1个 USB 3.2 Gen 1 Type-A接口、2个USB 2.0 Type-A接口、1个DP接口、1个HDMI接口、1个2.5G有线网口、1组7.1声道音频插孔、1个光纤输出接口，还有一个WiFi 6接口。

搭配i5-12490F，这次选择是3060Ti，影驰GeForce RTX 3060Ti 金属大师，银色外观无论是搭配黑色主机还是白色主机都非常匹配，金属大师全系都采用了无光设计。

影驰GeForce RTX 3060Ti 外观和影驰GeForce RTX 3080如出一辙，就是体积上略微小一圈，厚度上影驰GeForce RTX 3060 Ti 相对来说缩减了11mm，3槽减为2槽。

同样的寒光星散热器，散热器内置3根6mm镀镍导热管，正面3*90mm特殊大风扇，配备了11片经过空气动力学测试的静霜三折扇叶，会根据显卡的负载状况自动启停。

同样的镂空设计金属背板，巩固PCB板的同时提高了背面元器件的散热效果。

影驰GeForce RTX 3060 Ti 金属大师OC的供电接口为8pin，这块显卡的TGP功耗为220W，正常装机550W以上就能完全胜任。

影驰（Galaxy）GeForceRTX3060Ti金属大师OC[FG]N卡/电竞专业游戏显卡3999元京东去购买

内存这次规格直接拉满，来自金士顿的FURY DDR5 6000 Renegade叛逆者 16Gx2 。

作为KingstonFURY旗下的旗舰内存系列，叛逆者内存拥有超强的性能和较大的超频潜力，以及CL32超低时序，6000Mhz也不是这个系列的最高规格，这个系列最高规格是6400Mhz，可以说是出场即巅峰了。

外观上，黑色的PCB，外面包裹了一层铝制散热片，银黑双色交织神似机甲面罩，搭配大面积半透灯条，整体科技质感十足。

中间则是批花斜纹工艺的“KINGSTON FURY”Logo，下方银色部分印有“RENEGADE”字样。

FURY DDR5 6000 Renegade叛逆者原生基础频率4800MT/s，另外还具备两档XMP配置，分别是5600和6000，我也在后续的超频中小小尝试了一下，能超到6400，这套DDR5内存性能还是相当可观的。

金士顿(Kingston)FURY32GB(16G×2)套装DDR56000台式机内存条Renegade叛逆者系列骇客神条1999元京东去购买

固态这次并没有选择一线大厂，而是来自爱国者的旗舰PCIe Gen4.0*4规格的固态，P7000 1TB。

爱国者P7000具备1TB和2TB两个版本，最大区别在于最大写入速度和缓存大小，前者最高写入速度是5500MB每秒，而后者最高写入速度为6800MB每秒，缓存前者为1TB，后者为2TB，最高读取速度均为7000MB每秒，同样质保5年。

爱国者这次非常大方，随机也包含了散热装甲和两片导热片，不过很多中高端主板都自带了散热装甲，平衡取舍，那就看自己了。

1TB版本采用的是单面颗粒设计，包含了4个NAND颗粒+1个DRAM缓存颗粒。

NAND颗粒来自群联自封的颗粒，编号为IA7BG64AIA，利用Flash_ID软件可得知颗粒的相关信息：来自镁光的TLC颗粒，单颗容量256GB。

中间三颗芯片，从上到下分别为硬盘主控、电源管理芯片、缓存芯片，其中主控芯片为群联旗舰主控芯片PS5018-E18，中间的电源管理芯片同样是群联，型号PS6108-22，DRAM缓存来自SK海力士，容量1GB。

其实从芯片和NAND颗粒来看，爱国者P7000实力还是不错的。

爱国者(aigo)1TBSSD固态硬盘M.2接口(NVMe协议PCIe4.0x4)P7000超性能版7000MB/s狂野飚速799元京东去购买

电源这次选择了振华LEADEX HG 金牌750W 全模组，应付目前这套处理器和显卡的组合已经绰绰有余。

Leadex 全系做了10年质保的承诺，也是属于亮点之一了。

100-240V宽幅设计，13cm流体动力轴承技术风扇，通过了80 PLUS金牌认证，支持两段式过载功率保护，集成了3种温控模式，其中O为高温模式，I是低温模式，II为自动侦测模式。

全模组接口，可以满足旗舰处理器和高端主板以及显卡的供电需求。

振华（SUPERFLOWER）额定750WLEADEXHG750W电脑电源（80PLUS金牌/全模组/十年保固）759元京东去购买

水冷方面这次是利民的FROZEN MAGIC 360EX冰封幻景一体水冷，黑色无光版本。

高分子聚合物水冷管外围包裹了一层编织网，用料扎实，硬度相对来说适可，可以相对比较轻松折弯。

水冷头材质是阳极磨砂喷涂工艺处理的全铝合金。

散热鳍片整齐且均匀分布，利于热量的快速导出。

搭配的风扇依旧是自家的静音性能风扇，TL-B12W，设计最高转速2150转，整体噪音偏低。

利民（Thermalright）FrozenMagicEX360冰封幻境水冷散热器支持LGA1700多平台全金属扣具ARGB冷头699元京东去购买

机箱来自华硕 TUF GAMING GT501机箱，一款体积容量比较夸张的中塔机箱，图中显示器为27寸4K显示器，在这款机箱面前也有点相形见绌，如果你的桌面空间不太够用，建议还是放在桌子下面。

机箱上部也提供了承重30公斤的可拆卸提手，方便搬运。

下置电源的立体风道方案，相对横置安装高规格显卡的垂直风道方案散热更佳。

前面板左右两侧设置了两个进气道，风扇灯光也可以从进气道透出来，中间为TUF标志logo。

前面板采用了免拆工艺，打开后可以看到具备防尘网的三个12cmRGB风扇。

背部结构一览，具备7个横向的PCI-E插槽和2个纵向的PCI-E插槽，背部右上角还有一颗14cm的排气扇。

顶部双USB2.0接口，麦克风和音频输出接口，一个硕大的电源按键。

两侧的玻璃面板以及金属侧板都是采用了手拧螺丝方案固定，方便轻松拆卸。

内部结构一览，空间非常宽敞，也提供了走线空间，右侧三个2.5硬盘固定支架，下部可拆卸水冷水箱盖，可以保证电源线有足够空间保持整洁。

左侧电源以及电源线整理空间，右侧两个3.5寸机械硬盘支架。

右侧一览，包含了双3.5寸机械硬盘安装支架，以及预留的走线空间。

华硕（ASUS）TUFGAMINGGT501机箱（支持ATX主板/配3把神光同步风扇/支持长显卡/侧透/支持背线/7硬盘位）999元京东去购买

关于装机

装机过程需要注意的事项几乎没有，也不用考虑硬件不兼容问题，基本上都能装下，走线也很方便，电源线也基本不用理线，直接乱糟糟的都塞在下面，盖子盖上什么都看不见了。

这次同样没有定制电源线，随意理了下线，完全不影响这侧的3.5寸机械硬盘的安装。

不过MATX主板对于这块机箱来说就有点袖珍了，下部空出来的空间刚好可以摆放手办。

背后一览。

正侧面一览，整个主机自带一定倾斜角度的抬高设计。

放置手办后整体就没有那么不和谐了。

背后的出风散热风扇不带RGB灯效，如果有需求的话可以自己更换。

摆放手办的时候建议往外放一放，减少对前置风扇气流的影响。

RGB光效。

性能测试

CPU-Z中，这颗Intel i5 12490F，单核跑分730.1，多核跑分4989.2，多线程倍率6.83。

R15成绩单核250cb，多核1763cb；R20成绩单核668cb，多核4377cb；R23成绩单核1758pts，多核12375pts。

CPU Profile测试中，i5 12490F的最大线程分数5956，1线程得分970。

在V-RAY测试中，针对处理器的测试跑分为8836，处理器和显卡协同测试CUDA成绩1369，显卡单独测试成绩为1350。

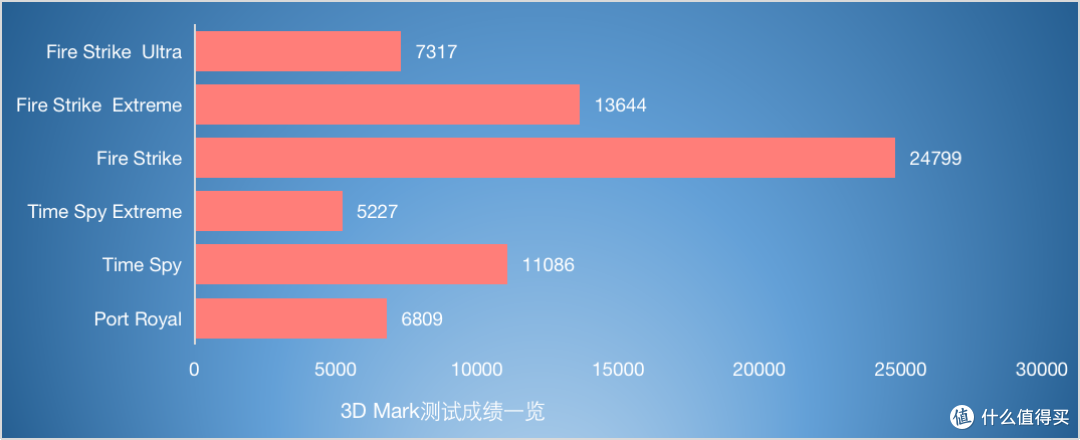

Time Spy Extreme得分5227（显卡得分5520，处理器得分4020），Time Spy得分11086（显卡得分11355，处理器得分9776），Fire Strike 24799（显卡得分29879，物理分数24164，综合分数10094），Fire Strike Extreme 13644（显卡得分14341，物理得分23536，综合分数6841，Fire Strike Ultra 7317（显卡得分7197，物理得分24218，综合分数3810）；针对光追测试的Port Royal得分6809。

针对N卡的DLSS测试中，影驰GeForce RTX 3060 Ti金属大师关闭DLSS测试帧率为31.4，开启后提升到76.52帧率。

爱国者P7000固态测试，四次不同写入数据的场景，顺序读写趋向稳定与7000MB和5800MB每秒，TxBENCH中测试读写分别为6987MB和6200MB每秒，性能强悍。

金士顿FURY DDR5 6000 Renegade叛逆者，在默认6000Mhz频率下读写速度为84G/82以及81G，表现远超DDR4内存，其中延迟66.8ns，在主板设置中简单超频后依旧可以提升频率，我测试可以稳定在6400Mhz。

华硕主板超频功能设置还是非常多的，可以根据自己需求尝试。

默认下有两档XMP，非别是5600和6000。

后期简单尝试了下，频率可稳定在6400Mhz。

简单超频后，读写速度分别提升到了86G/85以及84G，内存延迟上升到了71.3ns。

进行拷机测试，运行时间30分钟，不知道这次为什么AIDA64没有读取到处理器的温度。

勾选除了local disks全部选项，30分钟后成绩优秀，极限拷机下处理器核心温度平均只有62度，封装平均温度为65度，此刻处理器封装功耗平均为58W。

影驰GeForce RTX 3060ti 金属大师相对我之前垂直风道装机的项目，相对于影驰GeForce RTX 3080金属大师温度反而上升了几度，GPU平均温度66度，GPU热点平均温度77度，功耗此刻为170W，风扇1500转左右。

游戏帧率测

游戏均设定为最高画质和次等画质，分辨率为2k。

极限竞速地平线5：平均帧率为81帧，次等画质下平均帧率为92帧；战争机器5，平均帧率87，次等画质下平均帧率为129；孤岛惊魂5：平均帧率118，次等画质下平均帧率为125；古墓丽影：暗影不开启DLSS和光追，平均帧率103，次等画质下114； 看门狗：军团，不设定光追和DLSS，平均帧率62，次等画质下平均帧率82。

古墓丽影：暗影最高画质下开最高光追，不开启DLSS，帧率下降到62帧；最高画质下，开启最高光追和DLSS，帧率为72帧；光追调整次等，帧率提升了3帧，为75帧。

次等画质下，开启最高光追和DLSS，帧率为78帧；光追调整次等，帧率提升了80帧。

看门狗：军团，在次等画质、光追次等条件下，DLSS画质下帧率为66帧，DLSS平衡73帧，DLSS性能模式下82帧。

总体来说能满足2K游戏的需求。

差不多就是这样了，不过这套主机体积确实有点大了，在其他方面没什么槽点，如果你想要更强的性能，华硕的重炮手主板，360水冷以及750W电源，也可以应付升级后i7和3070级别显卡的配置，可以根据自己的情况酌情调整。
