前言

此前，充电头网就介绍过雅晶源科技的 PoE 电源全家福系列，这一系列凭借精心设计的桌面式与插墙式外壳模具，全面覆盖 IEEE802.3af、IEEE802.3at 到 IEEE802.3bt 全功率段标准，能满足不同场景供电需求。

在性能上，该系列支持 1G、2.5G、5G 直至 10G 高速网络传输，实现数据与电力高效协同。还获得 CB、CCC、CE、FCC 及 NRTL 等国际权威安全认证，技术性能与安全标准达到全球通行水准，产品矩阵能充分满足全球用户多元化需求。

针对不同应用场景，雅晶源科技提供丰富 PoE 版本选择，各版本在功率输出、供电能力、设备兼容性及适用场景上各有侧重。用户可根据视频监控设备、户外显示屏、LED 照明、医疗设备、物联网设备等终端设备要求精准匹配。

随着万物互联的发展趋势，智能办公、酒店旅游、零售、工业自动化等领域都需要高功率电力 + 数据传输的支持。此时，一款性能强大且功能稳定的 PoE 电源适配器成为当下的需求。

雅晶源科技推出的 90W 桌面式 ACTIVE PoE 电源适配器完美契合需求。它基于 IEEE 802.3bt 标准，向下兼容 802.3at 和 802.3af，最高 54V 1.66A 输出 90W 电源，数据传输速率 1Gbps（可根据客户需求选最大 10Gbps）。还具备工业级防护，能抵抗 6KV 网口雷击，通过单根以太网线同时传输电力与数据，简化布线，降低施工与维护成本。下面，充电头网带大家看看这款 PoE 电源适配器性能究竟如何。

产品介绍

雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器采用经典长方体造型，黑色磨砂外壳为 PC 阻燃材质，对角处设有辅助固定的槽耳，整体做工扎实。

适配器左侧为 “ACTIVE” 连接指示灯。

右侧为 “POWER”电源输入指示灯。

底部贴有 PoE 参数信息，四角采用十字螺丝固定。

除了印有“amc”雅晶源科技 LOGO 外，其余参数如下：

型号：PE901-5401660CEU

输入规格：100-240V~ 50/60Hz 2.0A

输出规格：54.0V ⎓1.66A，最大功率 89.64W

一侧印有PoE电网口线序定义：（1，2，4，5）Pins 为正极，（3，6，7，8）Pins 为负极

该产品已通过 CE 安全认证，符合 IEEE802.3bt/Type - 4 标准、RoHS 标准以及IEC60950/62368 标准。

电源输入端采用梅花尾接口。

标配可选择梅花尾、八字尾、品字尾三种不同尾座，满足不同用户需求。

雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器两个 RJ45 接口采用镭雕图形区分，分别为 PoE 电网口和 LAN 口，其中，PoE 电网口支持 54.0V⎓1.66A；LAN 口支持 1Gbps 的数据传输速率。

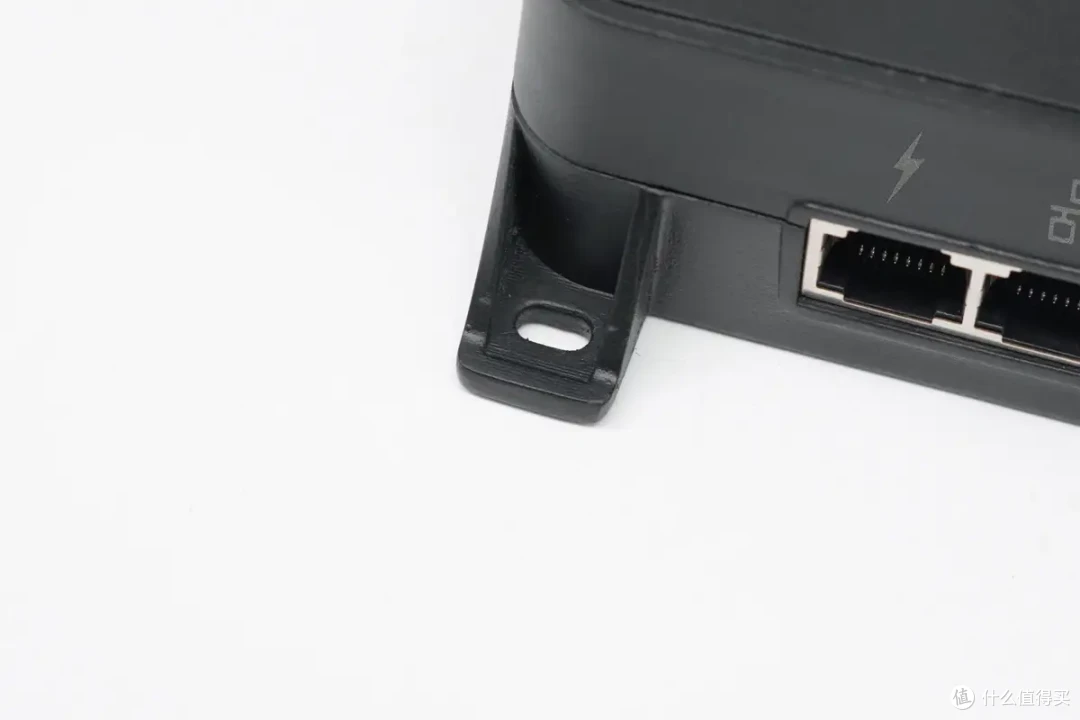

对角处设有辅助固定的槽耳，槽耳厚度可观，并且有加强筋处理。

实测雅晶源科技 90W PoE 电源适配器长 202.29mm。

宽约为 84.61mm。

高度约为 37.13mm。

电源的重量约为 550.0g。

PoE连接示意图

雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器可通过网线为零售业中为安全监控摄像头、户外显示屏等提供电力和网络，也适用于物联网设备以及医疗领域的远程诊断仪器、智能楼宇中的 LED 照明等设备，为各类高功率设备提供电力和数据传输支持。

应用案例：大型商场安防监控升级之选

在大型商场安防监控领域，高效稳定的供电方案至关重要。以某大型商场为例，其规模大、区域广，在出入口、走廊、店铺及仓库等处安装大量监控摄像头。传统供电模式下，需为每个摄像头铺设专门电源线，施工复杂、成本高昂，且杂乱电源线影响美观，还存在严重安全隐患。

雅晶源科技 90W PoE 供电技术引入后，完美化解难题。一根网线即可实现数据传输与电力供应，大幅简化布线工程，无需在摄像头位置找插座或另铺电源线，节省施工时间与人力成本，还消除了安全隐患。

90W 高功率输出能满足各类监控摄像头供电需求，且与主流设备兼容性好，工业级防护确保设备 7×24 小时不间断稳定运行，为商场安全运营提供有力支撑。

设备测试

PoE（以太网供电）设备测试是保障网络供电与数据传输可靠性的核心环节，涵盖网速测试、雷击测试、Sifos 测试三大关键维度，构建从数据传输到供电安全、从硬件可靠性到协议兼容性的完整测试体系。这是产品研发与生产必要环节，也是推动 PoE 技术在智慧园区、工业物联网、远程监控等领域规模化应用的关键支撑，确保 “供电 + 数据” 双链路稳定高效运行。下面看看雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器测试结果。

网速测试

在 PoE 网络系统中，网线长度带来的信号损耗备受关注。为精准评估 PoE 网络传输性能，我们通过电脑进行严格的网络传输测试，模拟网线长度达 100m 时的损耗场景，并详细记录了不同时间段的传输数据。

从测试结果来看，即便存在网线长度损耗，PoE 网络传输速率依然高度稳定，分别达到 9.45 Gbits/sec、9.46 Gbits/sec、9.45 Gbits/sec ，波动极小。这表明在 100m 网线长度损耗的情况下，PoE 网络整体传输性能稳定，能够为各类设备提供可靠、高效的数据传输支持，满足对网络稳定性要求较高的应用场景需求。

综合来看，雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器功率可达到 90W 输出，经检测，分级，供电均满足受电设备 PD 端分级 Class8 71.3W协议功率。

网口雷击测试

在 PoE 供电系统实际应用中，网口遭遇雷击等瞬态过电压情况是严峻考验，关乎设备的稳定性和安全性。为精准评估雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器抗雷击性能，我们采用由 3ctest（杭州三科）出品的 CWS 1000CM 浪涌测试仪进行网口雷击测试。

CWS 1000CM 浪涌测试仪能高度模拟网口雷击等瞬态过电压现象，是测试电气和电子设备抗浪涌能力的专业工具。测试中，屏幕显示峰值电压（U peak）达到 +6000V，浪涌波形参数为“Surge 1.2/50μs - 8/20μs”，精准模拟现实中雷击产生的过电压和过电流特征。

令人欣喜的是，雅晶源科技这款 90W 电源适配器表现出色，网口端具备 6KV 抗雷击能力，达到业界最高标准，且可完美匹配客户 ITU - T K.21 标准。这意味着在可能遭遇雷击的复杂环境下，该适配器能为连接的设备提供可靠保护，有效避免因雷击导致设备损坏和数据丢失等问题，为 PoE 供电系统稳定运行提供坚实保障。无论是户外监控、工业场景还是其他对抗雷击要求较高的领域，它都能展现卓越性能和可靠性。

Sifos 测试

在 PoE 供电领域，设备兼容性是保障系统稳定运行的关键因素。Sifos 测试系统作为行业权威检测工具，其 5.4.09 版本代表了目前市场上最新测试标准和技术要求，能全面且精准评估 PoE 设备性能和兼容性。

在本次测评中，雅晶源科技这款 90W 电源适配器顺利通过 Sifos 5.4.09 版本严格测试。这意味着该适配器能更好兼容不同客户端的 PD（受电设备）。无论是在企业办公网络连接各类智能办公设备，还是在工业场景下为复杂自动化设备供电，它都能与各种 PD 设备稳定适配，确保电力和数据的顺畅传输。

通过最新 Sifos 版本测试，雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器证明了其在技术上的先进性和可靠性。对用户而言，选择这款适配器可大大降低因兼容性问题导致的设备故障和系统不稳定风险，为 PoE 供电系统高效运行提供有力保障。它在兼容性方面的卓越表现，为 PoE 供电市场树立了新的标杆。

充电头网总结

雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器外观经典，黑色磨砂外壳为 PC 阻燃材质，对角有固定槽耳和加强筋设计，做工扎实。LAN 口支持 1Gbps 数据传输速率，PoE 电网口最高支持 54V 1.66A 90W 大功率输出，网络速率与供电能力优异。

在可靠性方面，1Gbps +54V 1.66A 的卓越性能，能满足大部分设备网络传输与电力供给需求。该产品通过多项安全认证，包括 CE 安全认证，符合 IEEE802.3bt/Type - 4 标准、RoHS 标准以及 IEC60950/62368 标准。产品兼容性广，适用于视频监控设备、户外显示屏、LED 照明、医疗设备、物联网设备等产品。

在测试方面，网速测试中，实测局域网传输速率稳定在 980Mbps（iperf 测试），充分发挥千兆网口潜力，满足高清视频监控、高速数据传输等场景需求。6KV 峰值电压的网口雷击模拟测试中，设备持续稳定运行，展现优秀抗浪涌保护能力，适用于雷电多发地区或工业级应用场景。Sifos 专业测试中，供电性能、动态响应、安全机制均通过测试验证。

总体而言，雅晶源科技 90W 桌面式 ACTIVE PoE 电源适配器作为大功率 PoE 设备值得推荐。充电头网还了解到，雅晶源科技 PoE 供电器产品通过目前市场上 Sifos 5.4.09 版本，能更好兼容不同客户端 PD 适配。针对客户对 PoE pse 协议品牌要求，其 PoE 供电器产品涵盖美系、台系、国产 PSE 芯片，供客户灵活选择。
