Unifi全家桶的进化之路

前言

自从上次发了篇Unifi/Ubiquiti/优倍快全家桶极简介绍之后，不知不觉就过去一年了。这一年闲下来就断断续续地折腾，折腾的过程中会遇到一些问题，好在Unifi的官方社区活跃，在上面基本上都能找到答案。从官网就可以看出官方一直在改进产品，发布新固件，也算是提供了折腾的些许动力。另外官方商城也上新了好多设备（依然是享受2年质保，顺丰包邮），所以有时候没忍住就稍微买了点，也把淘汰下来的设备更合理地规划利用。

新的一年到来，感觉差不多可以做个年终总结了。本篇打算介绍一下目前在用的装备，以及Unifi全家桶在家庭中的一些使用场景。本篇文章，诸如设备的选择，方案的选型，纯属瞎捣鼓，另外我只是Unifi入门玩家，如果有不同意见，一切以你说的为准。

设备介绍

拿其中两个用了Unifi全家桶的地方来介绍，A家住得最多，B家住得相对较少。B家以前用的是TP的AC+AP，一整套搞下来总感觉信号不太稳定，还会出现WiFi信号满格却上不了网的情况。随着A家设备的持续升级，替换下来的设备就逐步放到B家

A家设备

• 路由器：UDM-Pro

• 旁路由：MikroTik L009UiGS-RM

• 交换机：USW-16-PoE、USW-Flex-Mini

• 光猫：ODI PonStick

• 若干AP：U6 Mesh、U6-IW、U6 Lite

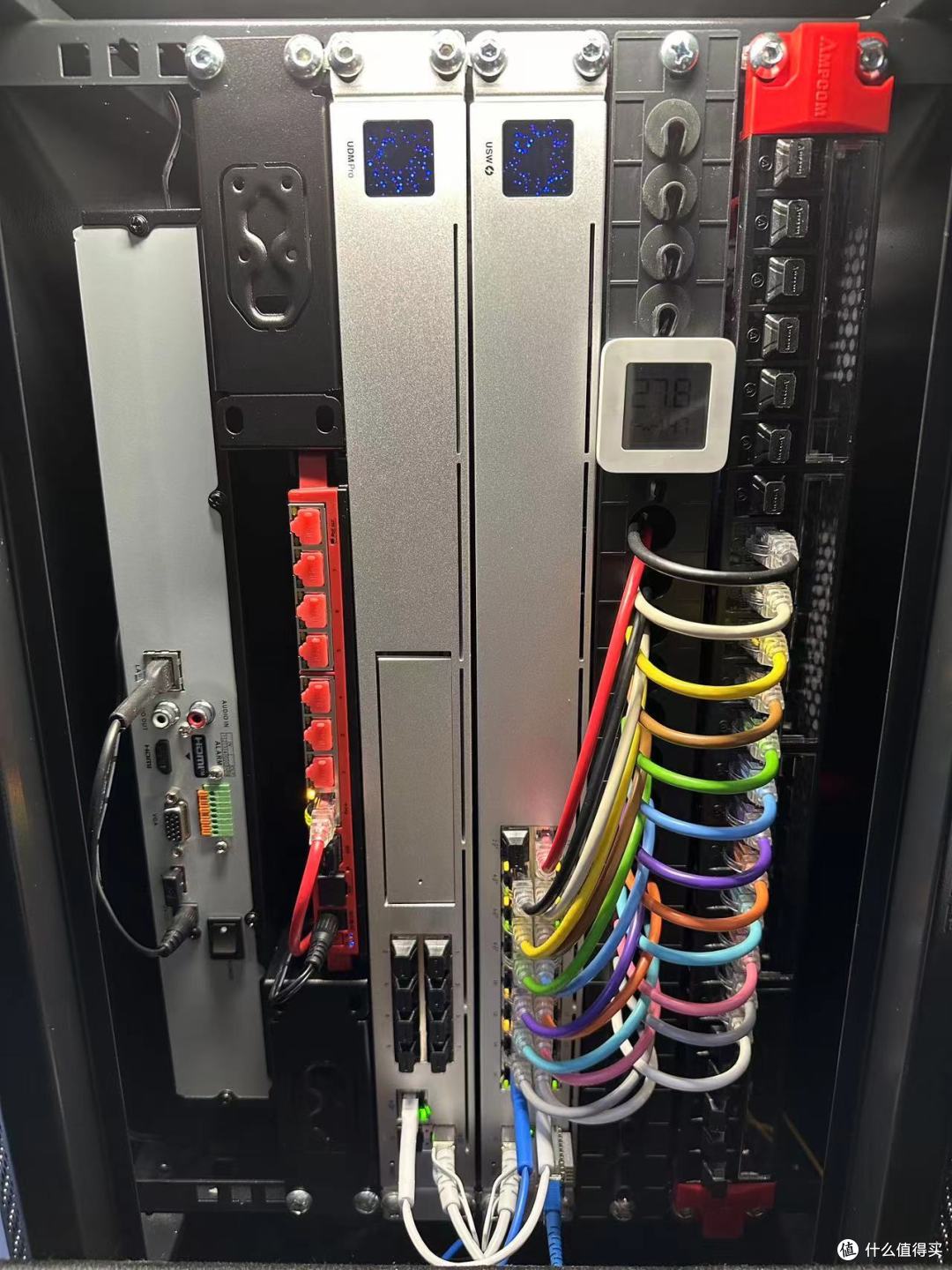

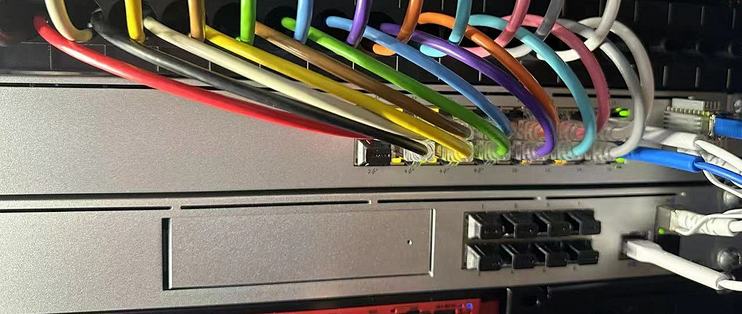

机柜

• 从左到右，HikVision机架式NVR、MikroTik L009、Unifi UDM-Pro、Unifi USW-16-PoE、猫棒、理线架、日线极细跳线、配线架

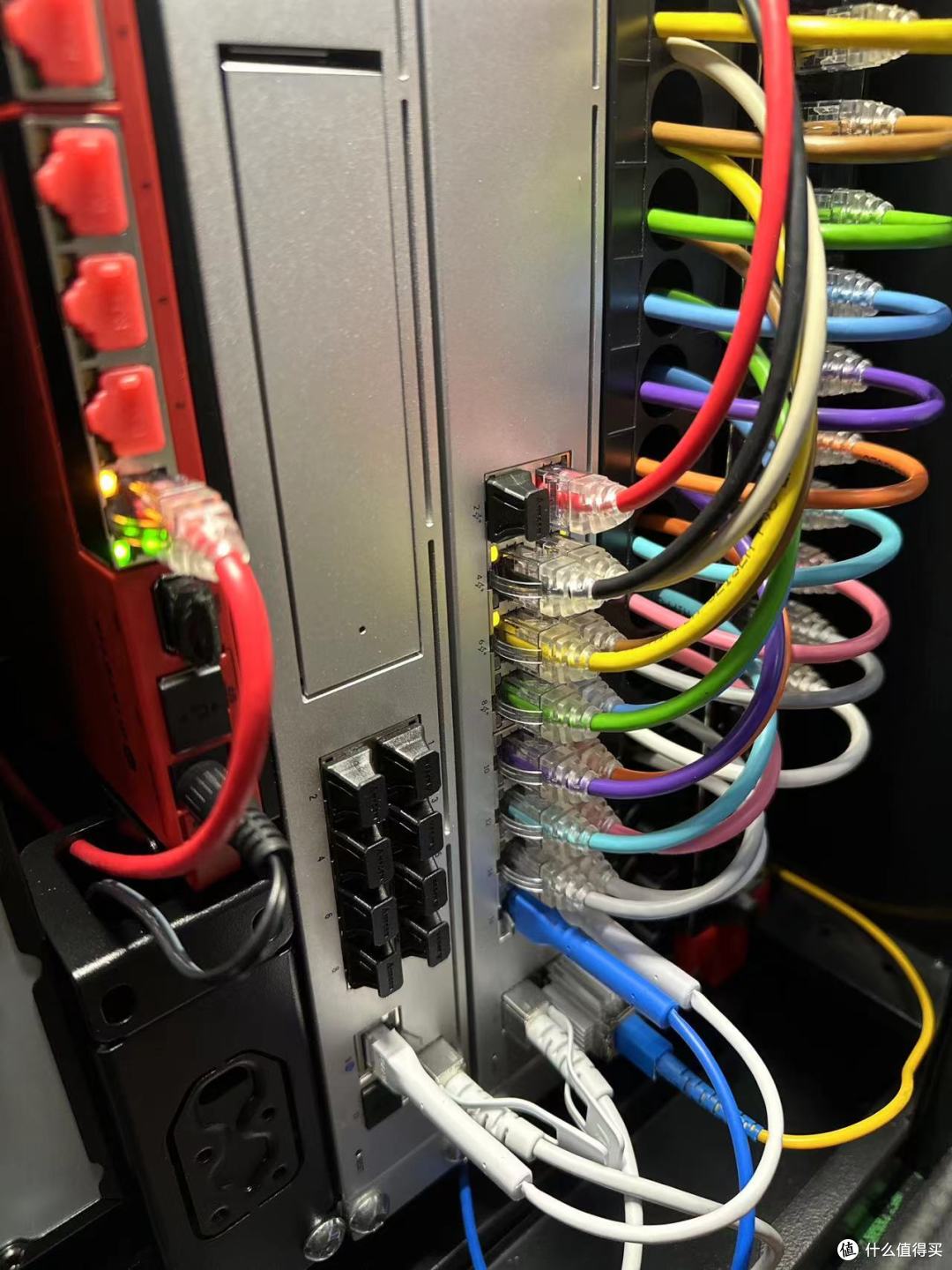

• 彩色跳线沿用装修思路，全屋网线都用不同颜色的水晶头胶套作为标记，跳线颜色与网线颜色分别对应，一眼就能看出全屋网线的基本运行情况

• 装修没有预留好位置，机柜非正常立式摆放，因此所有设备必须能上机架。特别点赞Mikrotik，给路由器配了支架

• 设备全部无风扇，机箱温度正常，熬过了南方夏天

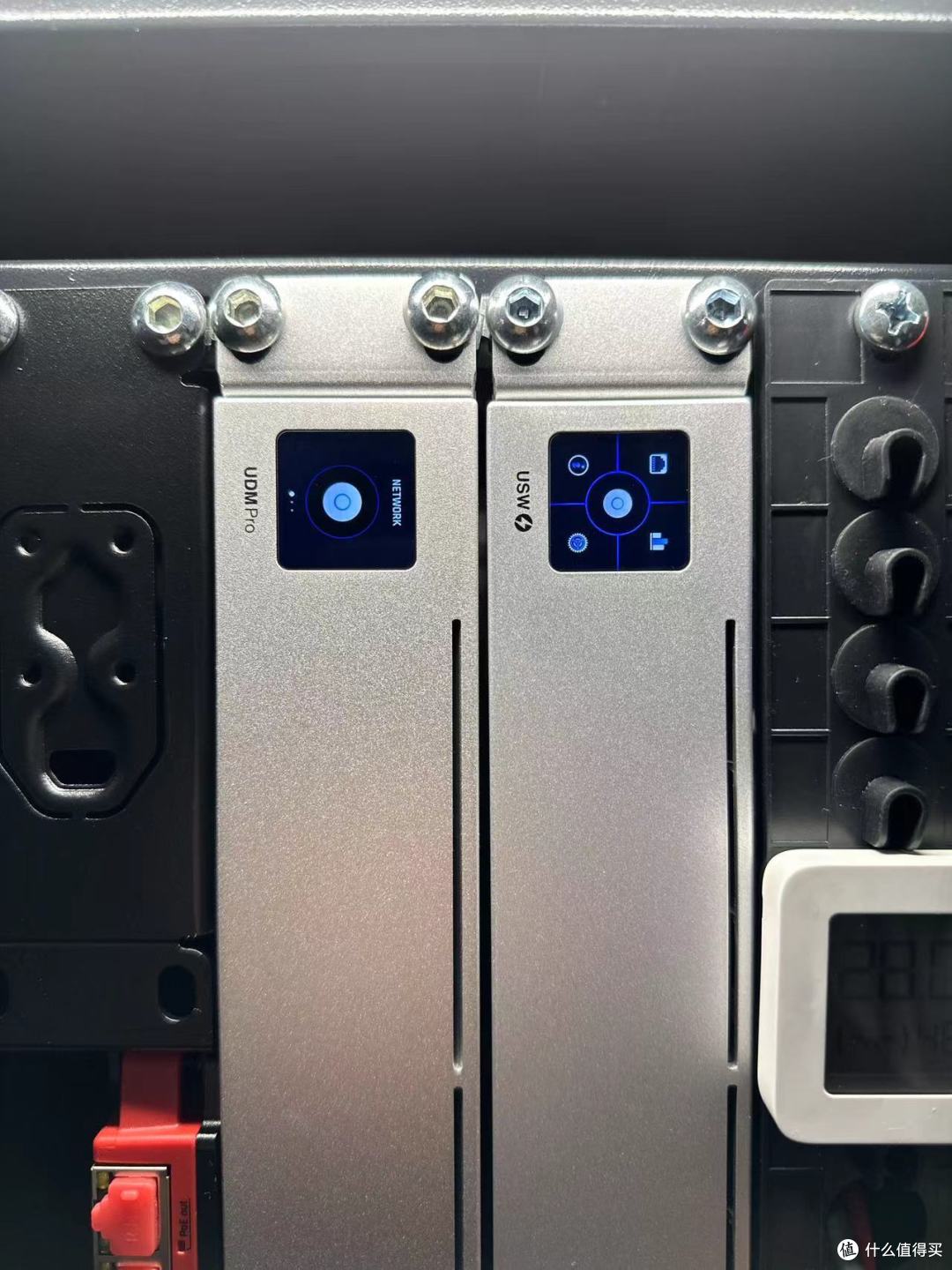

UDM Pro路由器

• 全金属外壳，银色机身，2个万兆光口，9个千兆网口，带有1.3寸风骚触摸屏

• 比之前用的UDR强多了，直观体现就是控制台打开速度都快了

• 还带有一个硬盘位，配合Unifi的摄像头和Protect应用可以做监控

• 自带Unifi Network应用管理家庭网络，统一后台管控所有Unifi网络设备

交换机

• USW-16-PoE，全金属外壳，银色机身，2个千兆光口，共16个千兆网口，其中8个PoE网口，同样带有1.3寸风骚触摸屏，中规中矩的一台POE交换机

• USW-Flex-Mini，5个千兆网口，迷你机身，桌面交换机的性价比之选，亮点是可用PoE供电，能少用一条电源线就少用一条

• Unifi的交换机产品很多，最近还出了一款24口RGB灯效交换机（国行没上市），非常吸睛，在炫酷的路上真是越走越远

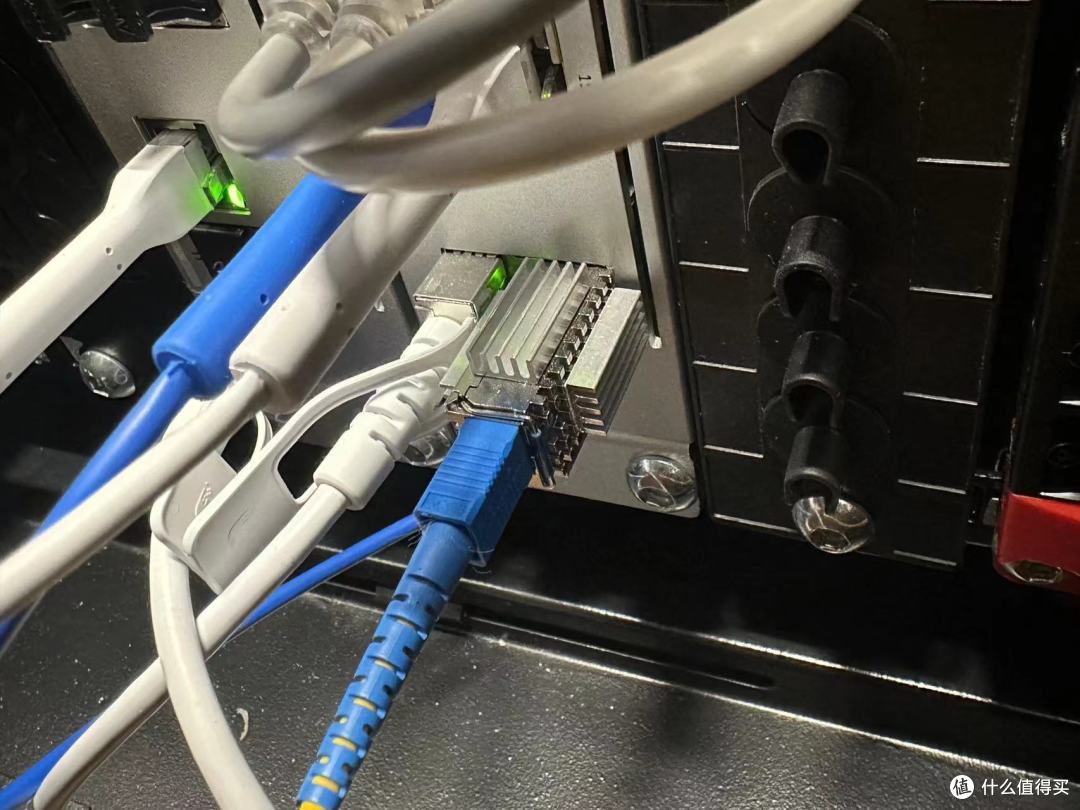

猫棒

• 感谢猫棒让我可以把运营商巨丑的光猫扔进垃圾桶

• 有人说不稳定，但我持反对意见。加了散热片，熬过南方夏天，从未断网

• 这款猫棒可以透传所有VLAN，建议插在交换机上。交换机按端口分VLAN，路由器正常拨号，其它功能也正常使用

• 如果猫棒插在路由器WAN口，WAN口与LAN口隔离，那就只能拨号上网，其它功能就用不了了

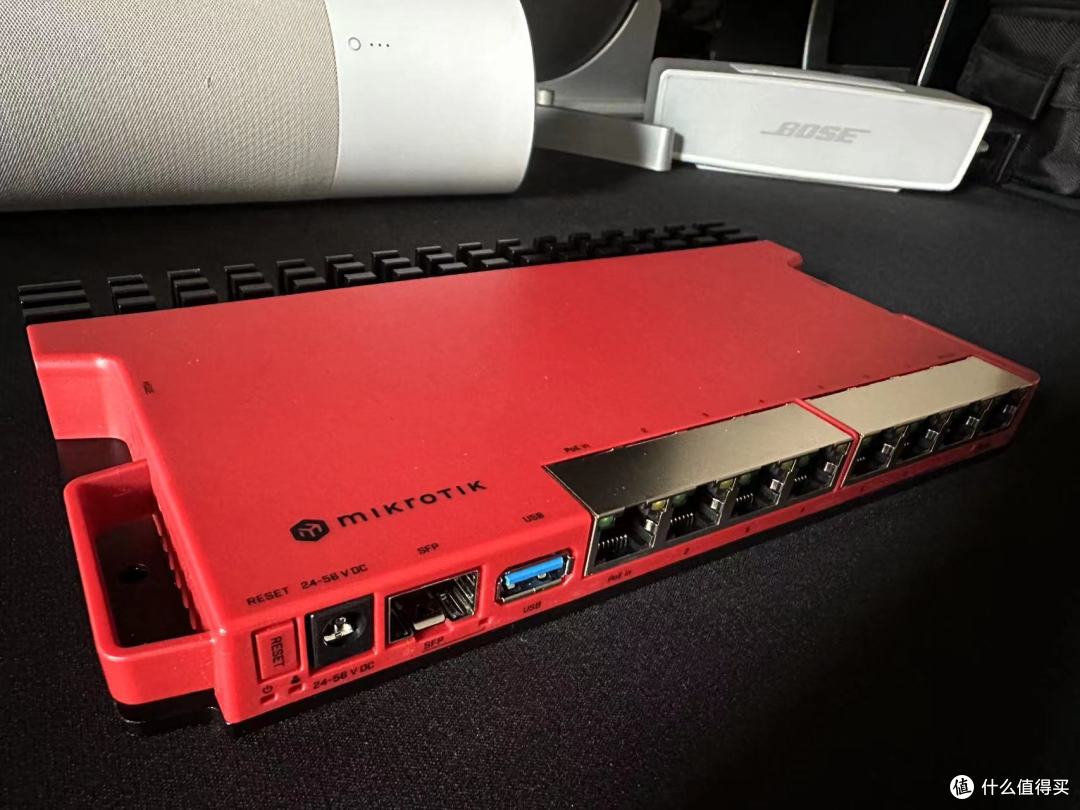

旁路由

• 本来想选工控机安装软路由，找了好久，发现都带风扇，不带风扇又无法上机架，为了避免机柜温度过高，遂放弃

• RouterOS功能全，界面简洁，很快很高效，整个系统的操作很独特，让人眼前一亮

• 支持Docker，目前安装了Pi-Hole广告过滤，一些轻量级Docker服务也可以在上面跑

• 缺点是内存不太够

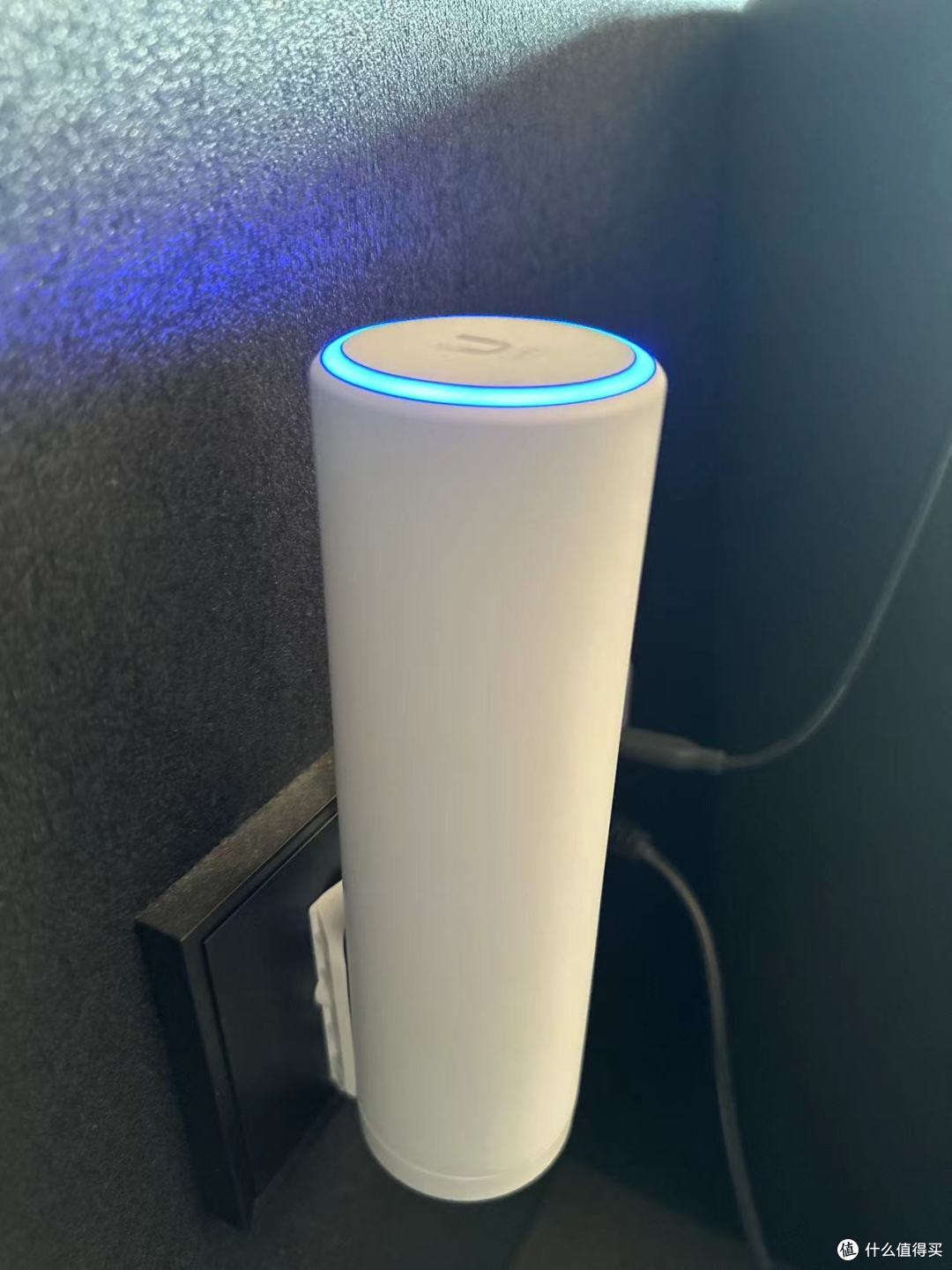

U6 Mesh 可乐罐AP

• 最喜欢的可乐罐造型，金属外壳，WiFi6，发热量有点大

• 灯光RGB可调

• 有朋友想了解怎么挂上86面板：

  • 买个86面板的白板，用随机附送的底座在白板上对好位，螺丝位拿笔做好标记

  • 对着白板上的标记位用自攻螺丝转开，让底座可以固定在上面

  • 在白板的最底部开个洞（我拿电焊笔烫开的），让网线可以穿出来

  • 底座先装在白板上，网线插入可乐罐，可乐罐对接底座，白板装入86盒，完毕

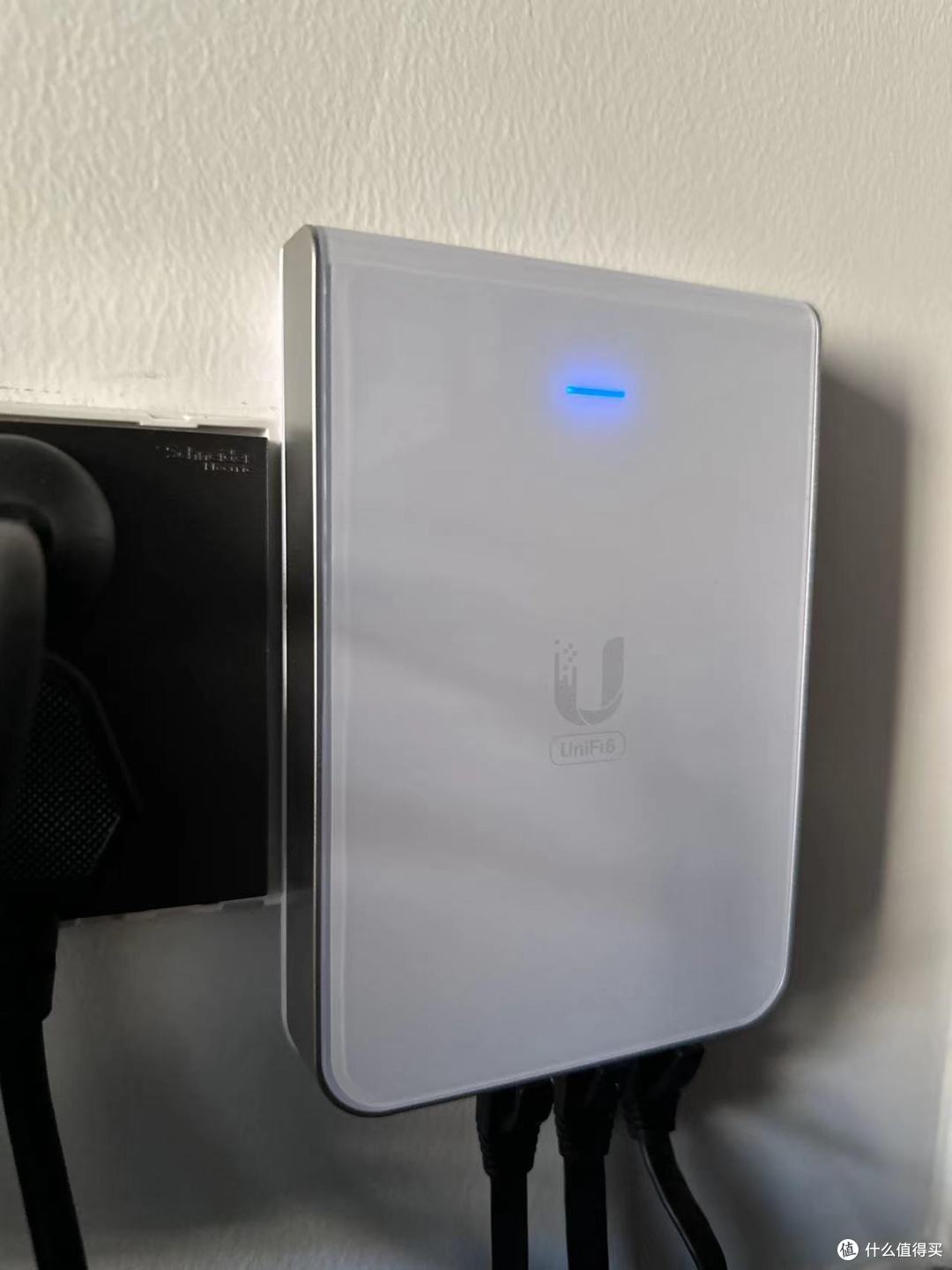

U6 In-Wall 面板AP

• WiFi6 AP面板，带4个千兆网口，发热也略大

• 面板是个胖子，无法安装在标准的86盒上

• 但总有装修师傅手工不好，并排的每个86盒不是那么紧凑，可以尝试安装在最边上的86盒，只安装一个螺丝

• 为了能装上，它左边面板的装饰框已经拆下

U6 Lite 吸顶AP

• 金属外壳，WiFi 6，最近新推出了一款 U6 Plus，相当于这款AP的升级款，性价比高（针对Unifi而言）

• 吸顶AP也不一定要吸顶，把它当成茶饼放在架上也可以

• Mesh连接，增加信号覆盖

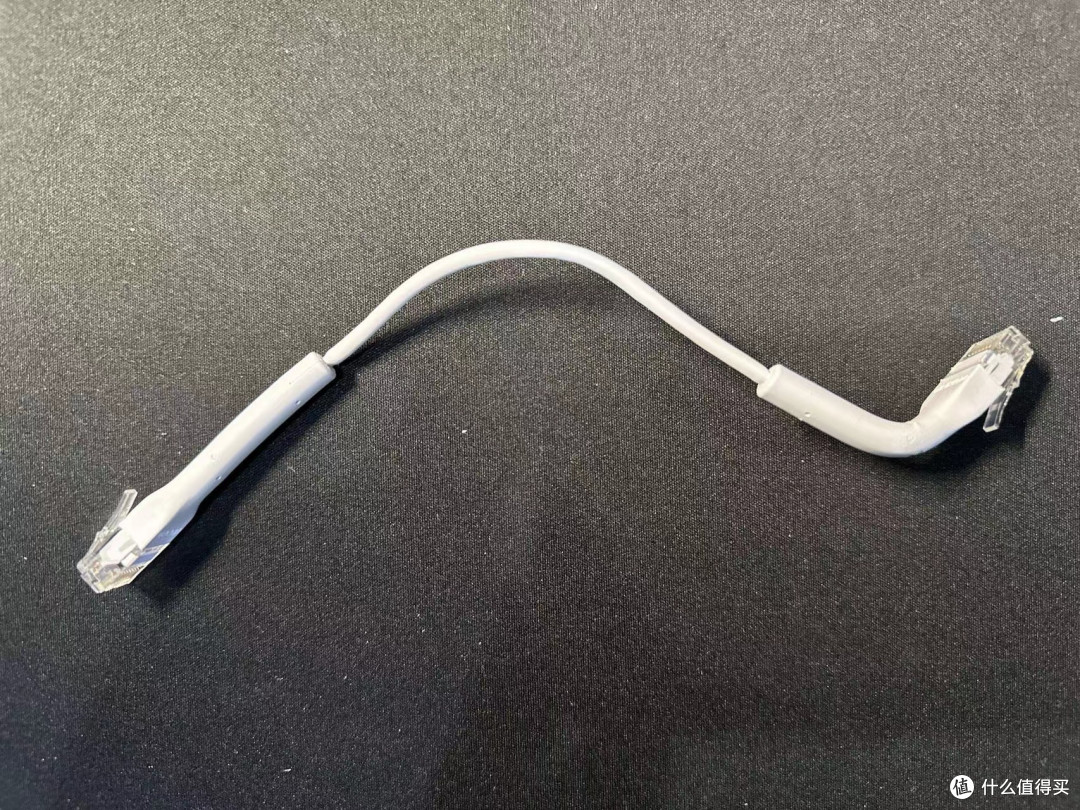

跳线

• 最后还想安利一下Unifi的六类条线，有多种规格，黑/白/蓝色，重点是两头都可以上下左右弯折

• 方便机柜布线或者桌面设备使用，线体较细，个人觉得比较美观

• 这种小配件官方也一直在花心思，突出一个简约整洁

B家设备

• 路由器：UDR

• 傻瓜交换机：TP-Link TL-SG1210PE、TL-SG1226P

• 光猫：运营商光猫

• 若干AP：AC In-Wall、AC LR、AC Lite、AC Mesh

这里用的都是替换下来的设备，全部都是WiFi 5。虽然设备落后，但是使用非常稳定。

以前用的一套TP的AC+AP方案，是个初始版本，总是不稳定。并且饭厅因为没有网线口，被迫使用客厅的WiFi，一直备受信号困扰。Unifi的AP都支持Mesh，因此这次在饭厅新增了一个AC Mesh，解决信号覆盖的问题。

UDR路由器

• 因其独特的造型，无法放入机柜，只能放在机柜上面，当个桌面设备还是可以的

• 塑料外壳，4个千兆网口，其中两个有PoE供电，0.96寸风骚显示屏，自带WiFi6

• 性能一般，对性能有要求的建议上UDM Pro

TP-Link 傻瓜交换机

• 两台傻瓜交换机是很久之前买的设备，支持PoE，与Unifi的设备搭配非常丝滑

• 唯一的缺点就是在Unifi的控制台里看到不到它们，但实际上不影响使用，使用场景具体后面再介绍

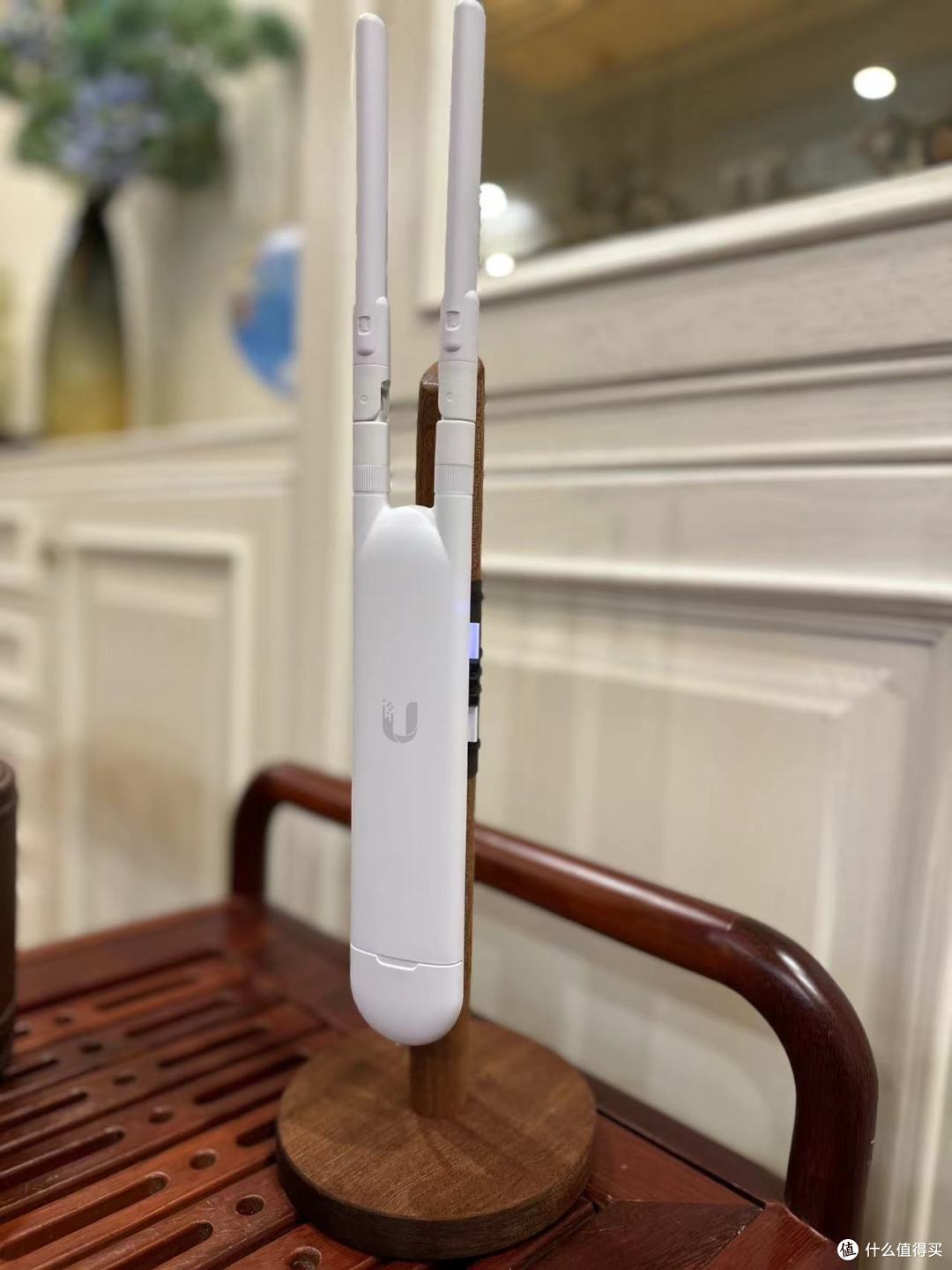

AC Mesh 天线AP

• 这是一款室内室外均可使用的AP，WiFi 5，带两根天线，像一只白色的小强

• 造型独特，可以绑在一个木架上，当摆件使用，也不占地方

• Mesh连接，放在饭厅，解决信号覆盖问题

使用场景

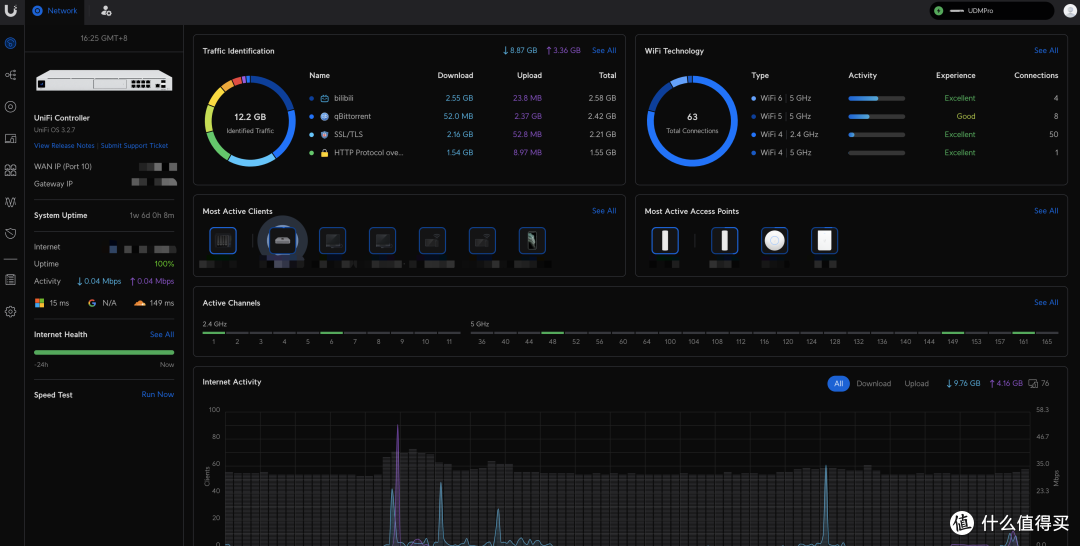

管理后台

• 路由器、交换机、AP都可以在Unifi的控制台统一设置，界面清晰，交互友好，功能齐全，操作便利，果味浓浓

• 基本的端口转发、VLAN划分、端口管理、防火墙、安全防护等功能都有

• AP管理方面，信道管理、带宽管理、MAC地址过滤，客户端固定AP等功能都有

• 管理后台固件持续更新，例如最近推出了一个特性PPSK，允许同一个SSID使用不同的密码让客户端连接不同的VLAN。也就是说全屋可以只设置一个SSID，客户端用不同的密码连接该SSID就可以进入不同的VLAN

• 支持OpenVPN和WireGuard，可以架设服务端实现内网穿透，也可以作为客户端去连接

网络拓扑

以上是目前的网络拓扑，基于上文提到的控制台的各种功能，算是摸索出比较符合我个人使用的场景，有以下几个点可以关注一下：

• 图中实线是有线连接，虚线是无线连接。两个家均有AP是Mesh连接，解决没有布线且信号覆盖较差的问题，目前使用下来体验良好

• 两个家都进行了VLAN划分，分为主LAN(绿色方块)、IoT设备VLAN(橙色方块)、访客VLAN(红色方块)，配合防火墙实现网络间的访问限制。基本思路是主网络有NAS，NAS存有个人资料，不希望家里的智能设备、来访客人能访问到NAS

• AP发射不同的SSID，对应不同的VLAN，并且全屋漫游体验良好，AP切换迅速无感

• A家的Unifi交换机可以设置某端口只通过某VLAN的流量，例如家里的监控摄像头和录像机就是连接交换机，通过端口设置分配IoT VLAN

• B家都是傻瓜式交换机，无法设置端口划分VLAN，好在路由器支持。因此在路由器上先划分VLAN，再接入交换机便可。例如路由器的端口A是主LAN，连接傻瓜交换机A，再连接各个AP、NAS。端口B是IoT VLAN，连接傻瓜交换机B，再连接各个监控摄像头

• 两个家都有公网IP，内网穿透比较方便。A家的权限最高，通过OpenVPN单向管理B家，出门在外通过WireGuard用手机端的APP同时管理A家和B家。Unifi还提供了Site-to-Site功能，用以打通两个家庭网络的设备互访，但这里的场景不适用

• Unifi交换机支持链路聚合，可以把群晖NAS两个网口都用上，提高带宽

• 两个家都有NAS，其中B家NAS是异地容灾，使用群晖组件Hyper Backup进行备份。A家NAS虽然已经做了raid1保证数据冗余，但仍无法避免整台NAS被入室盗窃之类的风险。数据无价，懂得都懂。

防火墙设置

• Unifi的VLAN之间默认允许互相访问，需要通过防火墙设置访问限制

• 默认LAN的权限最高，可以访问IoT VLAN和访客VLAN

• A家的权限最高，可以访问B家的任何网络，反过来不可以

• IoT VLAN和访客VLAN无法访问路由器的控制台（图上没画）

• PS5、XBox、Switch放在访客VLAN是因为在此VLAN开了uPnP，如果不开的话这些主机跟外网的连通性会变差。实测在外面用手机通过WireGuard连回来远程控制PS5玩游戏，延迟可接受

具体防火墙设置如下，仅供参考：

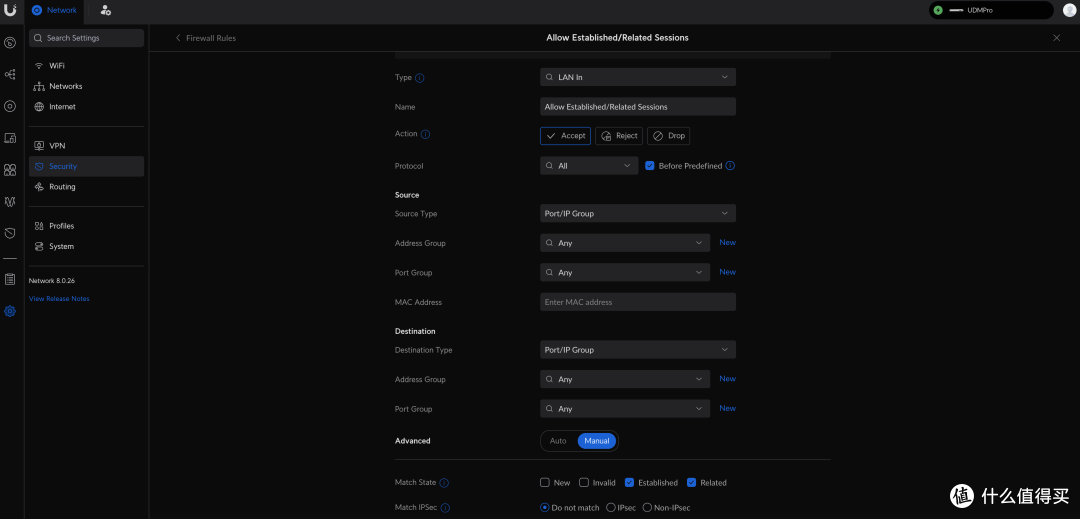

先建立一条规则允许 Established/Related Sessions，注意类型是LAN In

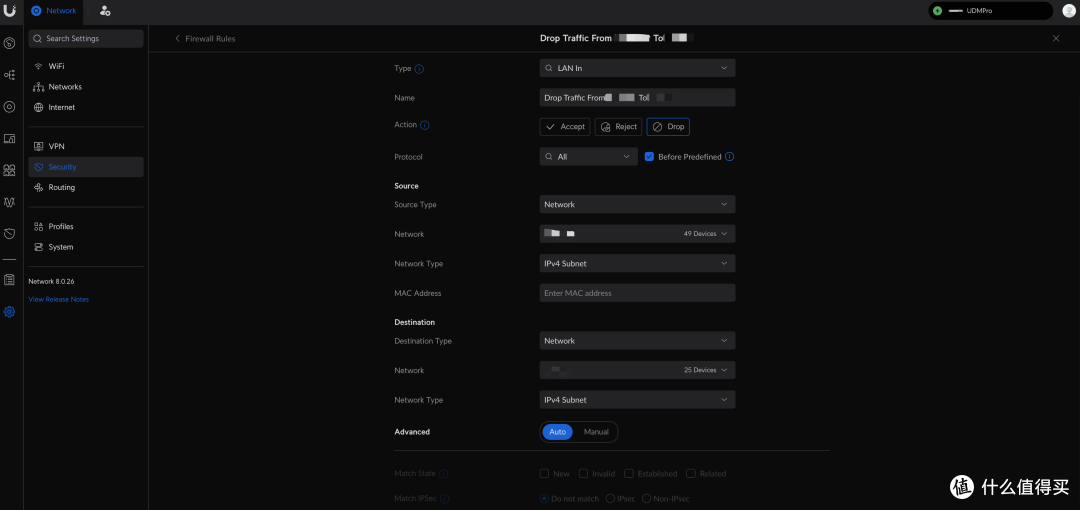

随后就可以开始新增不同VLAN之间的Drop规则，基本上就是上文的网络访问图的红色线路，与这里的防火墙规则一一对应

还可以禁止IoT VLAN和访客 VLAN访问控制台，也就是说在这两个VLAN中打开浏览器输入网关地址也不会出现Unifi的控制台登录界面，注意类型是LAN Local

• Console IPs填的是网关的地址，如 172.17.1.1、172.17.2.1、172.17.3.1等

• Console Ports填的是禁止访问的网关端口，如80、443、22等

其它场景

Unifi Controller + AP

• 不买Unifi的路由器和交换机，直接使用AP也是可以的，同样支持全屋漫游，

• 但是需要自己找台设备安装Unifi Controller软件，支持Docker安装，或者下载Win和Mac的软件，配置完毕后可关闭Controller软件，不影响所有AP的运行

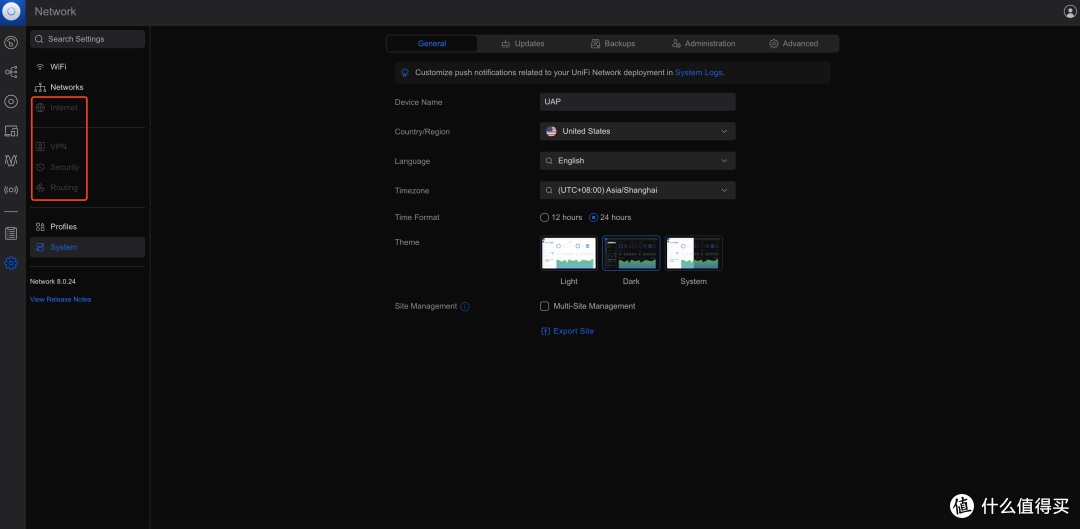

• 部分功能会受限（红框所示），但基本上都与Unifi路由器一致，总体而言比较丝滑

• 如果使用Unifi Controller来控制AP，Controller可以不安装在本地，可以装在云服务器或者另一个有公网IP的家

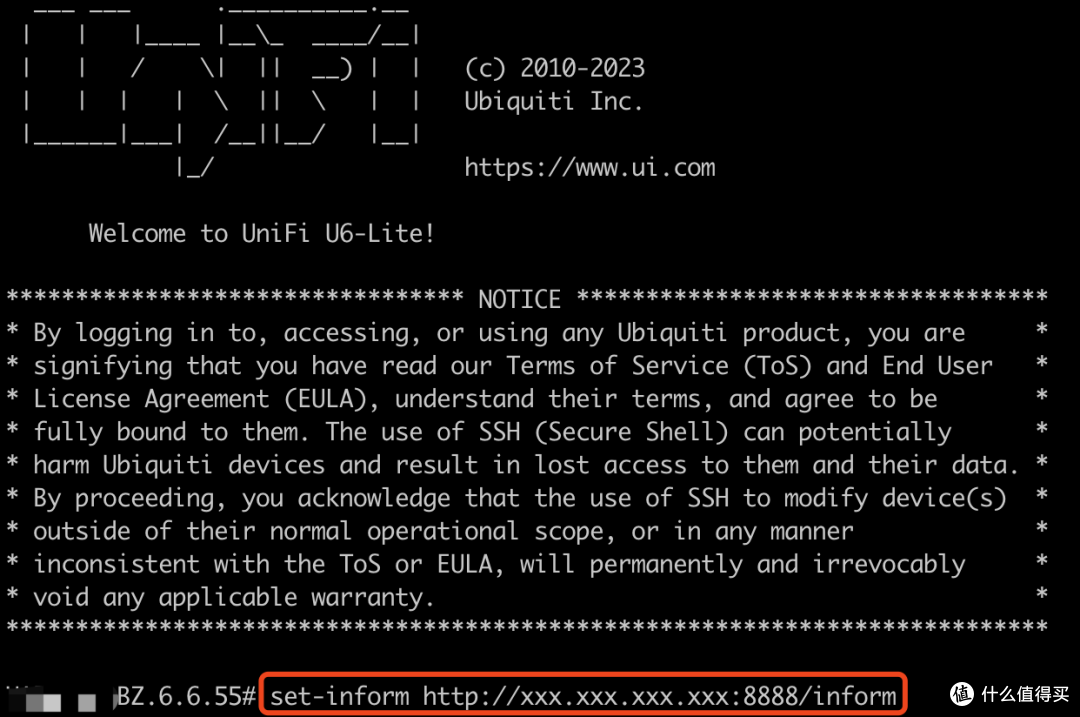

• Controller安装完毕并设置好端口转发后，SSH登录需要被管理的AP，输入上图命令，IP地址就是安装了Controller设备的公网IP，端口就是公网IP放开连接Controller的端口。连接没问题的话，就可以在Controller页面上认领AP

无公网IP

• 如果都没有公网IP，需要用其他方式曲线救国，当然，嫌麻烦不用内网穿透也不是不行

• 我个人不相信其他人或者公司搭建的内网穿透服务，所以那种需要去官网注册账号的内网穿透就得PASS

• 其中一个方案是用云服务器+FRP，FRP分为服务端和客户端，云服务器部署服务端，需要内网穿透的网络找台设备部署客户端

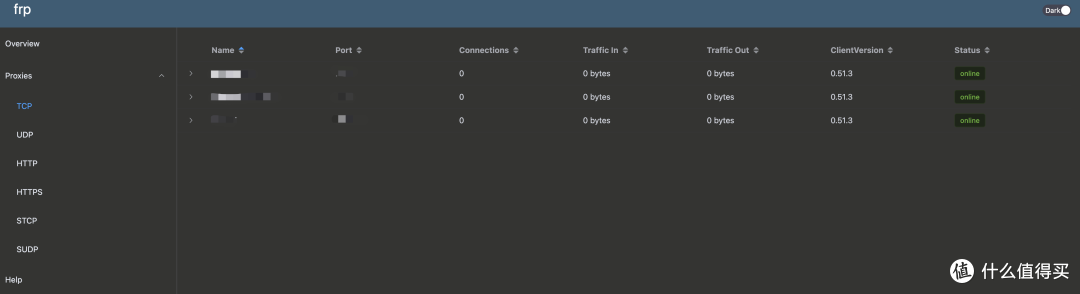

• FRP部署比较方便，还自带了管理后台查看连接情况

结尾

生命在于折腾，在折腾的过程中顺便学点东西。本篇文章算是我折腾过程中的一些记录，还是那句，如果不同意见，一切以你为准。有空我会继续玩一玩相关设备，后面有机会再进行分享吧，再会。
