让老平台实现 PCI-E 4.0 的速度 西部数据 WD_BLACK AN1500

就在10月，存储器大厂西部数据旗下的WD_BLACK品牌发布了3款重磅新品，包含该品牌首款PCI-E 4.0固态硬盘SN850，外置的雷电3游戏扩展坞WD_BLACKD50 NVMe SSD，还有一个定位“奇怪”的产品，采用PCI-E 3.0 x8接口设备，PCI扩展卡造型的SSD AN1500。作为后面装机会采用到的配件，所以这次到手之后也先测试了下，供大家参考。

“PCI-E 3.0 x8 扩展卡”

WD_BLACK AN1500的发布同时也带来了一个问题，就是为什么西部数据在发布了首款PCI-E 4.0固态硬盘WD_BLACK SN850的同时，发布这么一块PCI-E 3.0接口但速度达到PCI-E 4.0标准的设备，同时也因为这个问题所以决定了AN1500的产品形态，一张固态硬盘硬阵列卡。

AN1500采用了PCI-E扩展卡的造型，有别于我们常见M.2口、SATA口固态硬盘，这主要也是为了通过主板上的PCI-E插槽实现PCI-E 3.0 x8的带宽。外观设计应该可以说零差评，WD_BLACK这一代产品采用的“集装箱”造型机能风格挺受发烧友喜欢的，而且这个外观也不单是好看，实物摸上去会感觉金属壳体带来厚重感与质感都挺好，更重要的还有可以为里面的存储、控制芯片散热。

边缘是RGB导光条，毕竟现在无“RGB”不性能，AN1500针对的用户群本身也是一些硬件发烧用户，对炫耀性质的灯光还是比较感冒的。

整个产品除了本体，也没其它附件了，这也是因为AN1500安装使用极为简单，只要你选好PCI-E插槽位，插上即可，不用连接任何线材，甚至也不用特别设置什么，本身还给你分好区，进入系统即可识别使用。

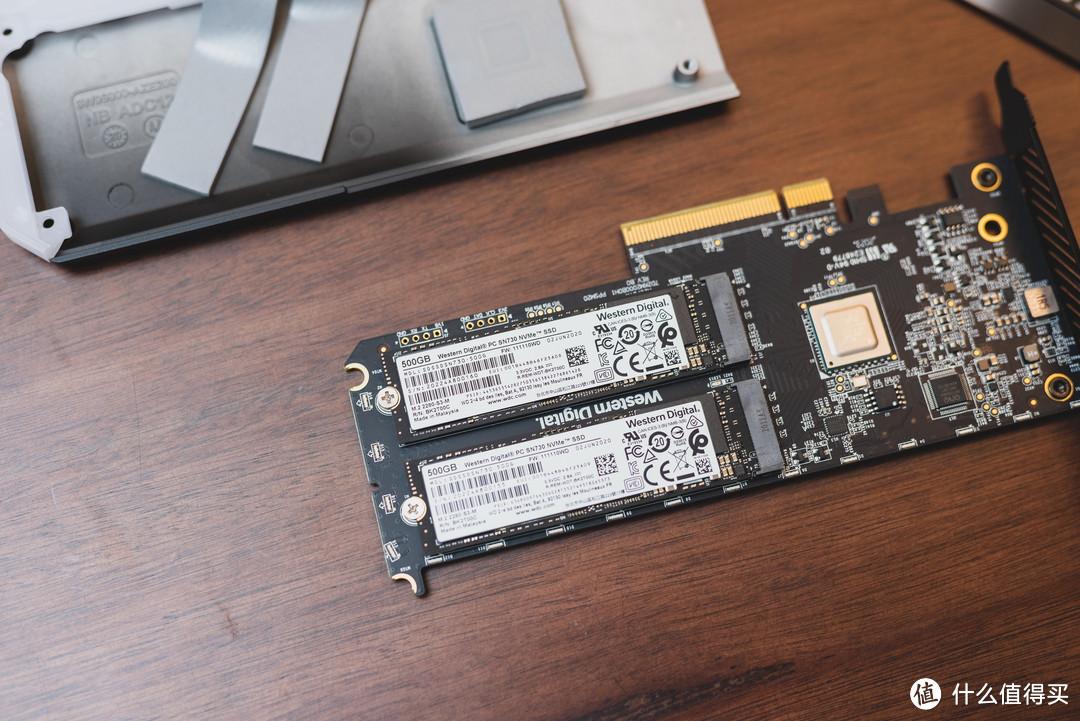

拆开我们拿到的这款1TB AN1500之后，就可以看到内部结构，AN1500其实是一张硬阵列卡。主控芯片采用的Marvell 88NR2241，这是一款企业级规格的芯片，通过原生支持的RAID0，将两块SN730组成硬盘阵列RAID0，最终实现堪比PCI-E 4.0，6GB/s以上的数据传输速率。

因为这块AN1500是1T型号，所以采用的是两块500G的SN730，而这款SSD也是目前主流高性能NVMe固态硬盘了，在品牌OEM整机里面比较常见，相当于是SN750的孪生兄弟。至于很多人关心的支不支持其它型号、品牌的固态硬盘，这个尝试成本有点大，就不建议折腾了。

主控跟内置SSD也通过导热贴将热量传递到金属外壳，从而实现散热，这点也蛮重要的。

安装部分，纯安装步骤的话AN1500安装是非常简单的，但要注意的就是主板安装插槽的选择。除了通过表面物理接口判定是否为x8或者x16插槽以外，最好还要看下主板本面对应插槽的针脚长度，是否为x8或者x16，此外主板还要支持PCI-E通道拆分。一般来说像Z390、Z370这级别的中高端型号，都是支持的，如果是X299这样的HEDT平台就更没问题了，比如我测试的微星MEG Z490 ACE，三个PCI-E 16x插槽，支持拆分成8x+8x+4x，刚好就可以满足。

无RGB，不性能

因为本身属性是一张硬阵列卡，所以没有做软阵列的设置问题，插上之后进入系统就可以直接使用了。AN1500甚至是已经分好区，所以系统会直接识别出来，如果是你是用于安装系统的话，安装分区选择步骤也是一样，跟常规单块SSD没什么区别。

官方的固态硬盘监控软件就是WD_BLACK SSD Dashboard，西部数据固态硬盘的用户应该都很熟悉。除了常见的查看设备状态、测试性能，也可以实现软件、固件更新，硬盘擦除等操作，当然跟其它西部数据固态硬盘不同的是，还增加了RGB的控制菜单。

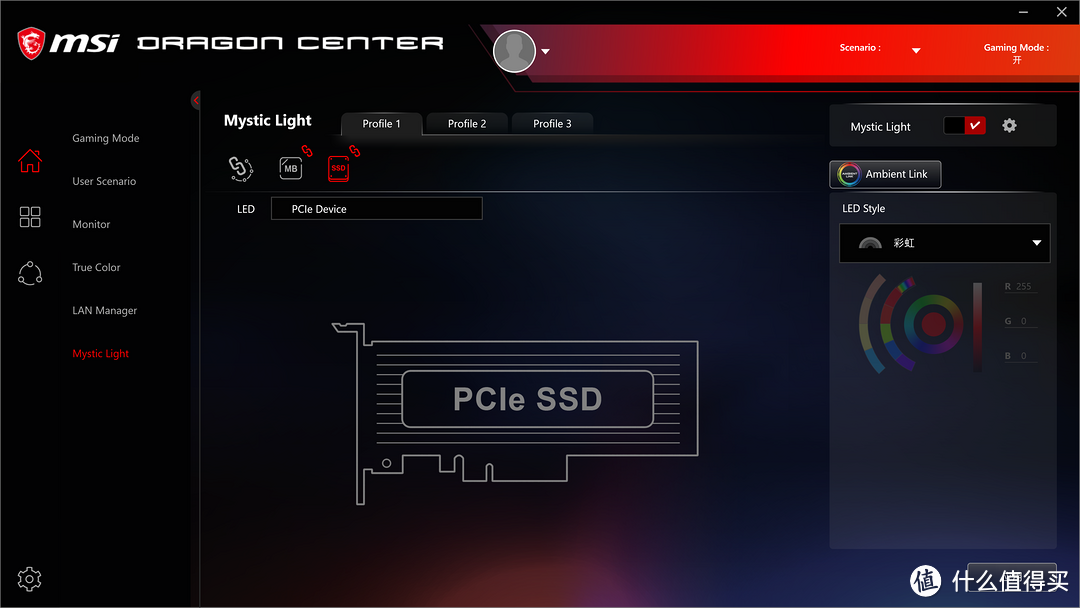

RGB设置部分，也跟一般主板一样，内置了多种灯光模式，也可以调整灯光颜色、亮度。除了官方的控制软件，也支持部分品牌的灯控软件同步，比如我用的MSI主板控制软件就可以直接识别，并且跟主板同步。加上AN1500的灯光部分是不用额外连接什么5VRGB线的，所以软件、硬件装部分都很友好。

AN1500的侧边灯条均匀度做得还是OK的，哪怕你不喜欢RGB，设置一个单橙色灯，跟产品本身的调性、设计也都比较符合。

堪比PCI-E 4.0的速度

AN1500主打的就是Gen4级别的速度体验了，这边也针对性的实测下。使用的测试平台是intel十代平台i9 10900K+微星MEG Z490 ACE，intel桌面八代、九代、十代都是AN1500比较针对的典型存量用户（包含对应的HEDT），因为这几个平台在目前甚至一段时间内性能都是主流的，而且用户留存度高，不一定只为了一个PCI-E 4.0而去替换整个平台，这种时候就可以轮到AN1500来发挥了。

测试平台：i9 10900K+微星MEG Z490 ACE+索泰RTX2070S X-GAMING OC V2+芝奇皇家戟DDR4 4000 8GX4

微星MEG Z490 ACE：微星战神，这是最近在安装一台机子给i9搭配的主板。因为ACE超频向的定位，所以就是很极端的设定，去掉了视频输出口，主板采用*级的90AIntersild ISL99390B DrMOS，全部16相供电全部为核心供电。包含ACE在内，微星也宣称旗下这一代所有Z490将支援PCI-E 4.0，当然这个要看搭配下一代CPU的情况，目前搭配十代还是只能实现PCI-E 3.0。

主板本身有3个PCIe 16x插槽，目前带宽可以拆分8x+8x+4x，AN1500刚好是可以适配。

实际测试过程，CPU超频至5.3G，内存超频到4266 C18。

芝奇皇家戟DDR4 4000 8GX4：下半年，估计DDR44000会成为主推的高频规格，芝奇这个还是B-Die颗粒，之前简单在微星MEG Z490 ACE摸了下，体制大概到4500-4600，后面装机后会在测试下极限。最近内存降价了不少，游戏用户跟在乎效能的用户可以考虑下一些高频条。

首先是AN1500的产品信息，安装后要注意的就是看下传输模式是否在PCIe3.0 x8，如果是x4的话，就要替换接口看下，部分主板可能要手动设置PCIe拆分模式。

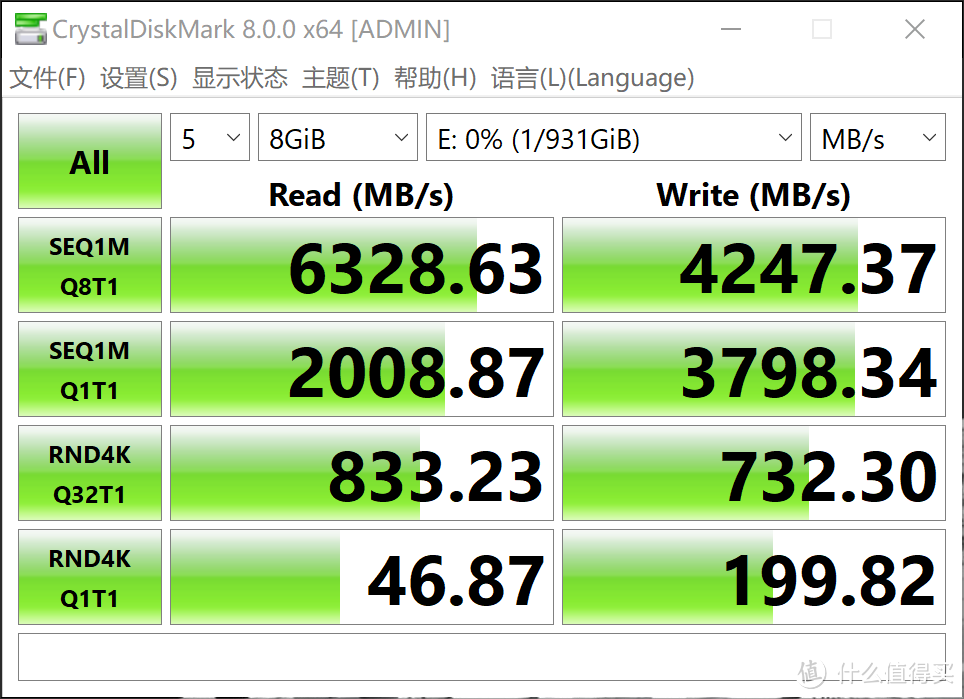

接着就是理论性能，我这边还是用CrystalSSDMark跟TxBENCH测试，测试成绩部分时候甚至连续读取超过官方标称，甚至超过了初期的PCIe 4.0固态硬盘。

我这边也顺便测试了下硬盘不同占用空间情况下的速度表现，可以看出影响并不大，甚至在使用率达到98%的时候。

盘体的SLC 模拟缓存为13GB ，超过后缓存外写入速度会一直稳定在 1900MB/s 左右，这个缓存外速度还是比较稳定的，而且代表了NAND的真实速度。但一般来说除了做项目应该很少会用到这么大的文件，整体还是很不错的。

模拟真实应用环境的PCMARK8磁盘测试，总分也达到了5005分，传输速率为507.48 MB/s，还是明显高于PCIe3.0，跟PCI-E 4.0设备相当。

PCMark 10磁盘测试中的测出来传输率是308.55MB/s，平均存时间90us，分数跟群联的E16 PCI-E 4.0方案类似。

AS SSD Benchmark测试成绩跟上面基本类似，总分过8K。

日常使用中不同类型的文件传输速度

对实际应用的影响，我这边就不对比HDD了，相较常规的SATASSD或者PCI-E 3.0 SSD，这三者在常规游戏加载上面目前区别并不大（未来的显卡直连可能会带来影响），有实际意义的大概就是生产力项目上，比如影视后期、数字创作上面，刚好这些人也是最舍得在存储上面投资的人群。

我这边用朋友在做的项目文件做了测试对比，导入跟渲染导出一个40G左右的项目文件，差距差不多有5%-10%左右的速度，对普通人来说可能无所谓，不过对于相关从业人员来说，还是挺有吸引力的，毕竟这边节约一点时间，那边节约一点时间，加起来就挺可观的，特别是PCI-E 4.0级别的高带宽，让4K及以上规格视频内容，可以在剪辑预览上面可以更快速加载预览。

顺便说下温度，大部分日常使用读写情况下，壳体表面温度大概在40度出头（环境温度25℃），特殊情况下就是长时间连续做读写操作（类似CPU烤机）情况下，壳体温度才会升到到50多度，但随后测速基本不受影响。其实AN1500 PCI挡板设计的出风口也是为了进一步跟产品本身导流。

关于AN1500的定位问题

相信不少人在不同程度上难以理解AN1500的产品定位，特别它还跟SN850同步发布。

其实AN1500针对的并不是要选购PCI-E 4.0设备的用户，比如AMD的ZEN2跟即将发布的ZEN3用户，而是针对那些使用中高端老平台（Z390、Z370、Z290、X299、X470）跟Z490的用户，假设他们需要一个存储升级方案，那么AN1500就是一个眼前的解决方案，让这些依旧准备“战x年”的平台依旧可以体验到PCI-E4.0速度体验，就我了解还是不少专业内容创作用户，整机平台不一定勤换，但对存储扩展升级是很舍得花钱的。

所以想要实现PCI-E 4.0存储，新平台用户你可以直接选择比如SN850这样的PCI-E 4.0存储设备，而老平台用户就可以考虑AN1500了，而且它还提供给你“WD_BLACK”外观风格设计，甚至真的有人因为这个外观买单。

关于价格，目前首发价格会比较贵，但因为是新品，所以也比较正常，未来产品自然会随市场自我调整，后面也期待SN850的实际表现了，毕竟WD_BLACK等了这么久才发布首款PCI-E 4.0设备。
