其实这台红测中的华硕T100我用的并不多,在家基本都是用台式机。明天要跟媳妇回重庆探望丈母娘,晚上拷片子进华硕T100平板电脑准备路上看,突然就想起解决它的大毛病:开合角度过小!过程挺简单,如果不是为了拍照晒单,半个小时就能搞定了,有同样问题的值友不妨也试试。

T100的开合角度远比普通笔记本电脑要小,以至于在膝盖上用的时候看屏幕非常费劲,之前ZDM网友 ley9868 在我的晒单《平板电脑哪家好?ACER 宏碁 Switch 10 & ASUS 华硕 T100 简单对比》里留言说:作为T100使用者告诫各位:千万别手贱买! 1 文中已说,折叠角度尴尬到想掰断它!可见对这问题深恶痛绝的并非只有我一个。

这就是它的最大开合角度了,别说像某些笔记本那样180度了,只怕120度都不到,这个设计真心有点难用。其实改造非常简单,稍微打磨下转轴就行了,完全零成本。

T100的转轴在它的键盘里,所以改造只需要拆键盘就足够了,不用拆整个电脑那么麻烦。在之前的评测《不带键盘的Win8平板都是耍流氓 — 华硕T100平板深度评测》里我有完整的拆机照片,有兴趣可以去看看。

拆掉键盘后面的6个螺丝以及隐藏在贴脚下的2个螺丝,然后用指甲插入边缘缝隙划一圈,就能把键盘拆开了。

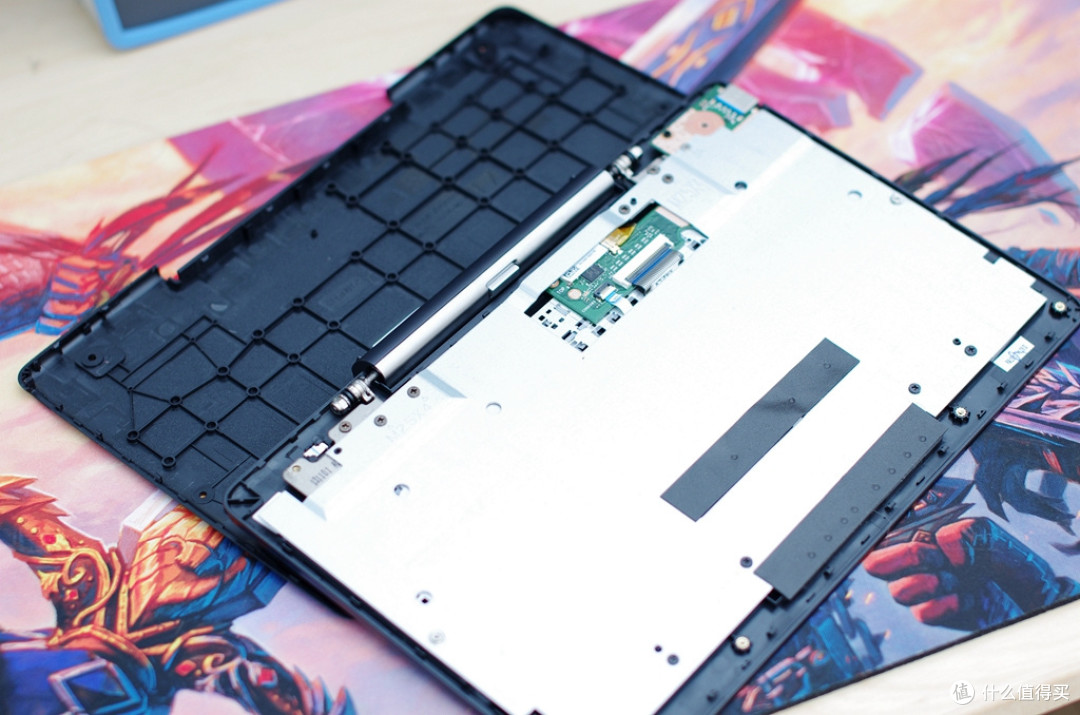

拆开后是这样的,还要继续拆掉这个铁板以及转轴固定螺丝才能取出转轴,过程很简单就不详细说了。

这事取出的转轴,两边的铁片是固定在键盘上的,铁片和中间轴的部分能达到的角度就是笔记本能打开的角度了。

看连接处细节:铁片上有个突起加转轴上的限位设计,限制了它在转轴上转动的角度范围,所以改造方法有两个:把突起的点缩小或者把最大角度限位磨掉一些加大它的活动空间,我选择了后者。

顺便了解一下转轴结构吧:顶端螺母控制转轴的松紧度;四个凹形的垫片会在压力下变形,提供类似弹簧的效果;笔记本合拢时左侧那两片金属片对位,弹簧也就不受力,当转动转轴打开笔记本,两片斜切的金属片就会发生错位变长,弹簧开始受力,这也给转轴提供了阻力来支持笔记本屏幕保持直立。

拆掉螺母把转轴上的东西全部取下,这里需要一把钳子才行,这些东西套的很紧。

这就是转轴上的限位部分,我要做的就是把它磨掉一些,就能提供更大的转动空间了

这是打磨后的,具体磨掉多少看你需要多大的角度了

我用的工具就是个电磨,一两分钟就轻松搞定。如果没有电磨也可以用锉刀之类的,但是速度就会慢多了。

这是只磨掉一边的时候,显然两边转轴的最大角度已经有区别了

如法炮制另一边,其实我磨的两边有一点点不一致了,主要是一开始没在两边做记号,不过反正不影响使用,懒得精修了。

按照拆机反顺序把键盘装好,看看全新的角度,这是能立的住的最大角度了,已经跟普通笔记本差不多了

最大角度就立不住了,毕竟平板本身比键盘更重些,不过真要使用也没有问题,还有手压着键盘的嘛。这也是T100改造后能达到的极限尺寸了,毕竟它的结构跟普通笔记本还是有区别,到这个角度转轴已经被底座的外壳顶住了,想要更大的角度就要打磨底座外壳了。

不过在大角度时候转轴上设计的支脚已经不起作用了,直接是转轴的面接触桌面的

所以回头我还要找个耐磨的东西贴在这里,要不然很快就要被刮的不成样子了。

最后看看改造后的可调角度演示动画吧
