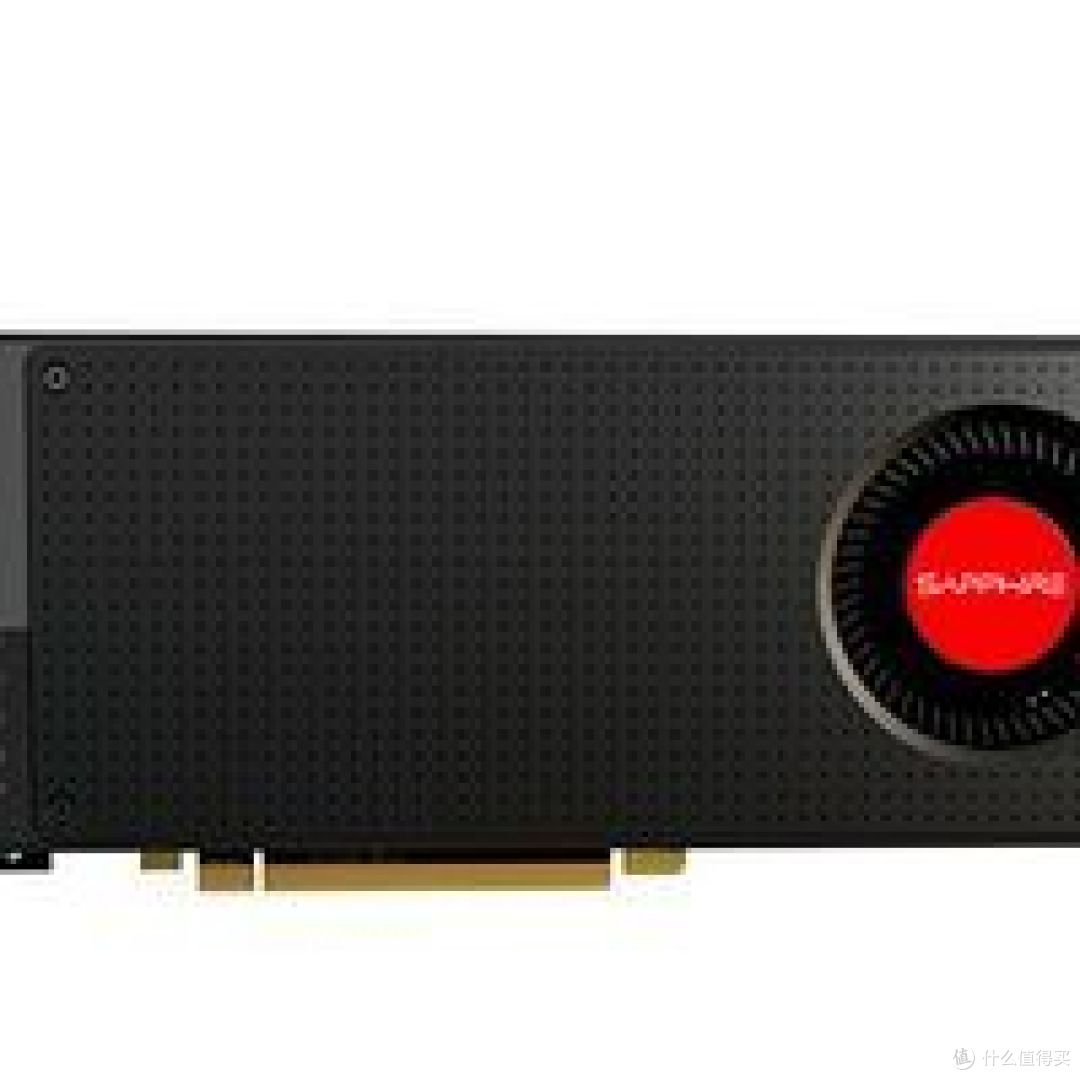

把它拆开,看看蓝宝石RX 480的“芯”:Sapphire 蓝宝石 RX480 8G 显卡

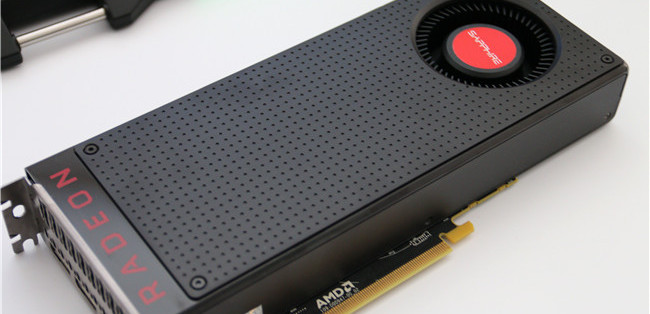

我终于把我新买的蓝宝石RX 480给拆了,说起来还是挺曲折的,那个防拆标签竟然是纸的,跟它奋斗了半天,最后还是弄烂了,这次真是阴沟里翻船了,想我一世英名,拆过的东西不少,这次竟然栽在这里了。唉,先不说这个伤心的事了,直接进入今天的主题吧,开拆之前最后在看一眼。
首先拆的就是导流罩,导流罩没有涉及到防拆标签,直接拆了就能清灰了。
毕竟定位于甜点级,导流罩是塑料加金属的。起初我还以为是两段式的,结果不是,这个设计玩的6啊。最重要的是没有信仰灯,没有信仰灯,没有信仰灯,重要的事说三遍。
看看这内部散热,顿时很想吐槽的样子,不过之前的烤机测试还过得去,就不计较了。
我刚买的显卡,硅脂就已经硬了,看来硅胶得换一换了,幸好我还有祖传的冰刃含银散热硅脂。
看看这涡轮风扇上面蓝宝石的logo,这是唯一的表明它身份的地方了。
散热部分除了散热鳍片,还有一个金属架,不仅覆盖了显存和VRM,除了散热还能加固整张显卡,所以把背板都给省了,(我在心里默默的告诉自己,其实买公版就是为了信仰,信仰就是不能太多要求)。
这PCB架构,依然保持了苏妈良心的用料风格,整体比较像我以前的那张R9 380。
6相供电,比1080的4+1相供电其实良心多了,毕竟供电相数越多供电稳定性越高。不过6pin接口太勉强了,估计非公版会提升到8pin甚至8+6pin吧。
三星GDDR5显存,运行在8G频率上,每颗1GB 32bit,共8颗组成了8GB 256bit容量
RX480核心,采用三星14nm FinFET工艺制造,跟NV的帕斯卡的16NM FinFET是不同的,所以RX 480是世界上首款采用14NM FinFET工艺的GPU核心,嘿嘿,相对于380来说,面积小了不少。
这显卡最大的优点就是PCB版比较短,只比我之前的380超白金ITX长了那么一点点。非公版想把它做成ITX显卡的话是完全有可能的。看来以后除了NANO,A卡阵营中的ITX显卡又增添一员了。
AMD官方推荐打开这个50%功耗限制
开了之后跑分提升了不少,EXTREME模式5626分,ULTRA模式2814分。
最后总结一下这张卡给我的感觉吧。
优点:1:PCB版比较短,如果非公版做成ITX显卡的话是没啥问题。
2:新工艺带来的能耗比的确大大提高了,只用了一个6pin的辅助电源接口
缺点:1:没有信仰灯
2:没有信仰灯
3:没有信仰灯
其实还有一个,就是防拆标签是纸的,害的我阴沟翻船,不过对于不乱拆的朋友来说这个没什么。
