又到雾霾季,手把手教你做PM2.5检测仪
夏天已经过完了,甚至秋天也快完了,每天醒来的时候不会再有甜美的空气,只有一股灰尘的味道。把箱子里的pm2.5检测仪拿出来看了看,终于,冬天到了。本来去年准备淘一个检测仪的,但无奈便宜的看不上,看得上的太贵。好不容易买了个伯虎的,只是大了点,不方便随身携带,干脆就自己做了个(比便宜的更难看)。左边小的是自己做的。
自己动手的过程也一波三折,G5传感器的风扇都被弄烧了,干脆买了个G7还更薄点,再加上电源选择、电路板的布局、程序的调试(现买C语言的书来学啊),前后弄了近2个月总算弄成功了。感兴趣朋友照着做吧,虽然价格不比商品化的少多少,但外观去难看得多。话说亚克力的外壳,我今年3月份买的时候才14元,到10月份的时候就涨到56了。所有的材料都在下面的表格里,大家对着自己去买,我就不上链接了。
检测仪先曝照,正面,因为屏幕只有1.3寸,所以分2屏显示,第一屏显示pm2.5和不准确的电量,第一2屏显示pm1.0,pm2.5,和pm10。屏幕下方银色长条是蓝牙耳机用的电池,本来是准备用无人机电池,但还是觉得大了点,为了减少体积只能用小电池了,连续工作大概20多分钟,不过充电也快。反正我只是看一下就关,够用了。所有部件都用3m双面胶粘在传感器外面,传感器外面有绿色保护膜,不要撕,用来和各个部件绝缘。

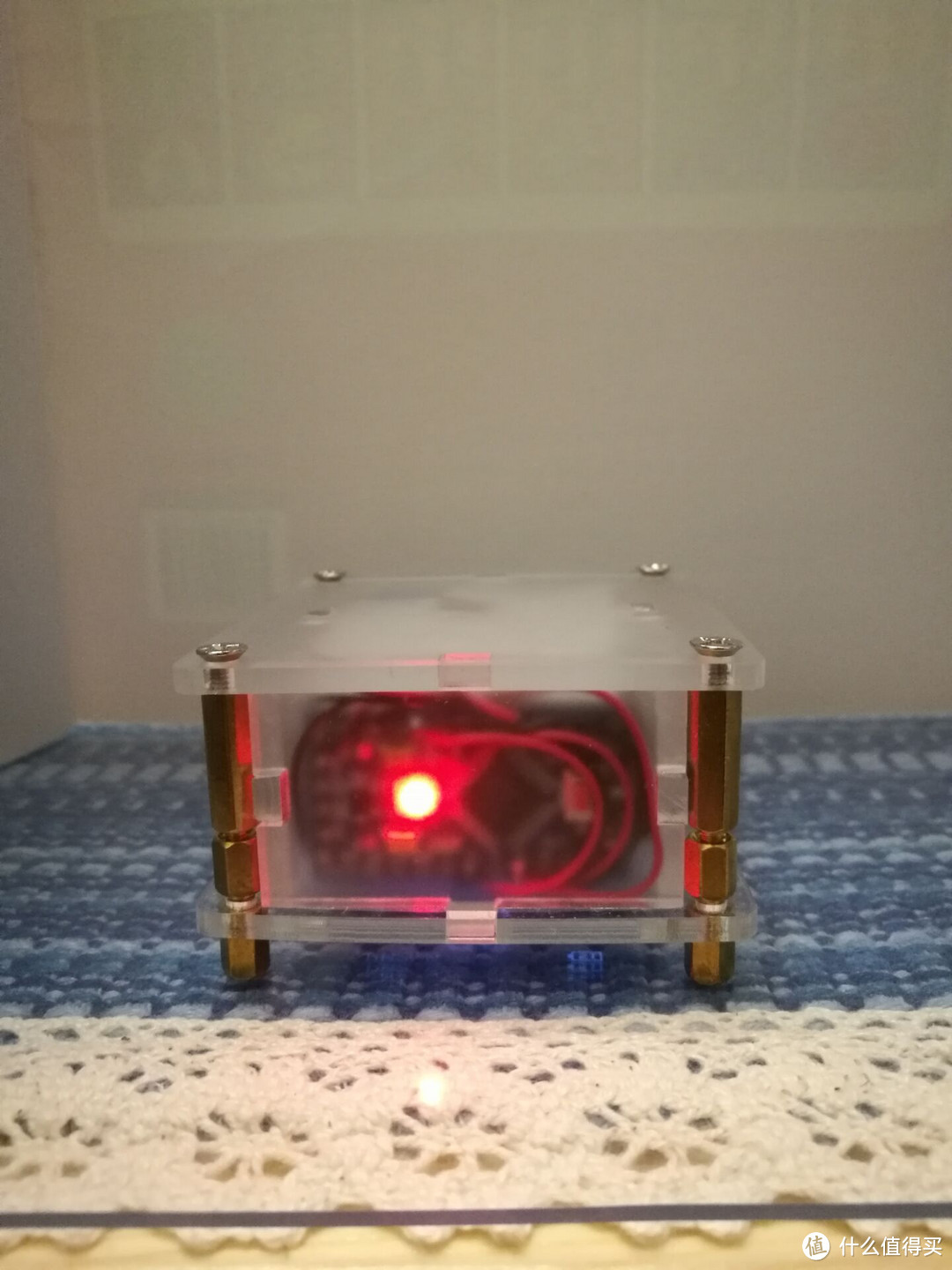

顶部是arduino pro mini主板,通电后红灯常亮。
当然也有其它形状的主板,这些是放在衣服领子里的,还有放袖子里的。
右侧面是空气进出口及开关
背面是充电板,变压板,顺便把线也藏在后面
充电模块

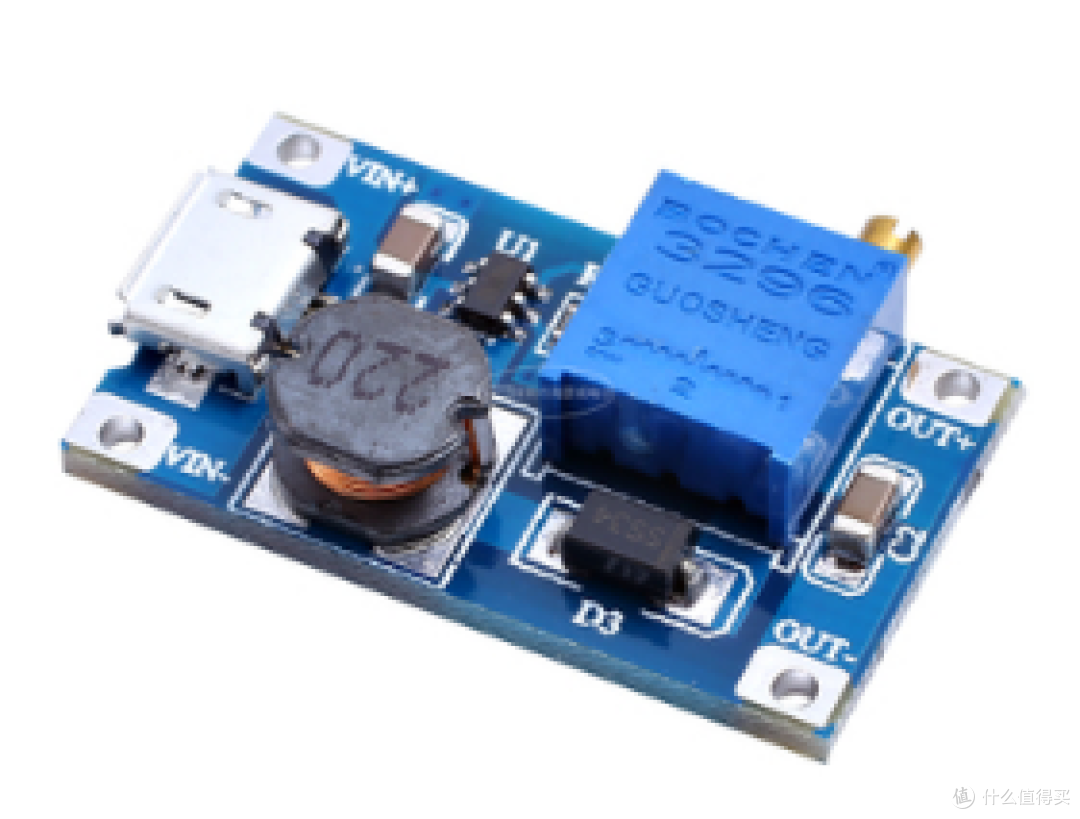

变压模块
程序、显示驱动、亚克力外壳的CAD图百度链接:http://pan.baidu.com/s/1eSAM0vS 密码:z952
程序和驱动卖家都会给的,程序自己改动下就可以用了。

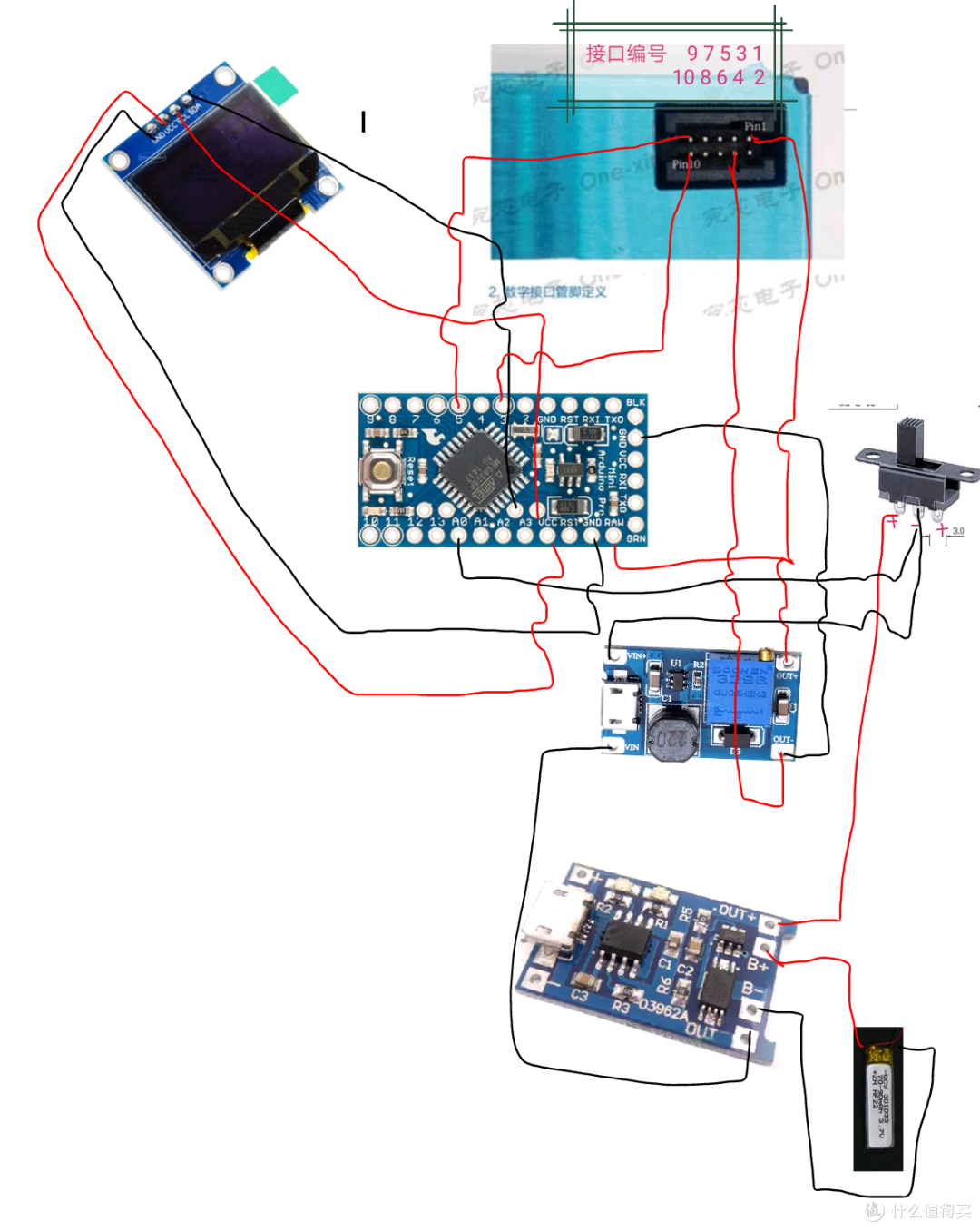

1、先把各模块连好线
2、再把调试器与主板联接(具体联接方法参见各自说明书)
3、用编译软件打开程序PM_OK.ino,
4、然后选择主板类型arduino pro mini
5、把显示驱动复制到编译器安装目录下的libraries里
6、然后点击上传,喝杯茶,完成。取下调试器,装进亚克力外壳,用铜螺钉固定好,完成。
注意,主板通过对电池的电压检测来判断电量,但没有稳压电路,电量显示是不准的,甚至是乱的。

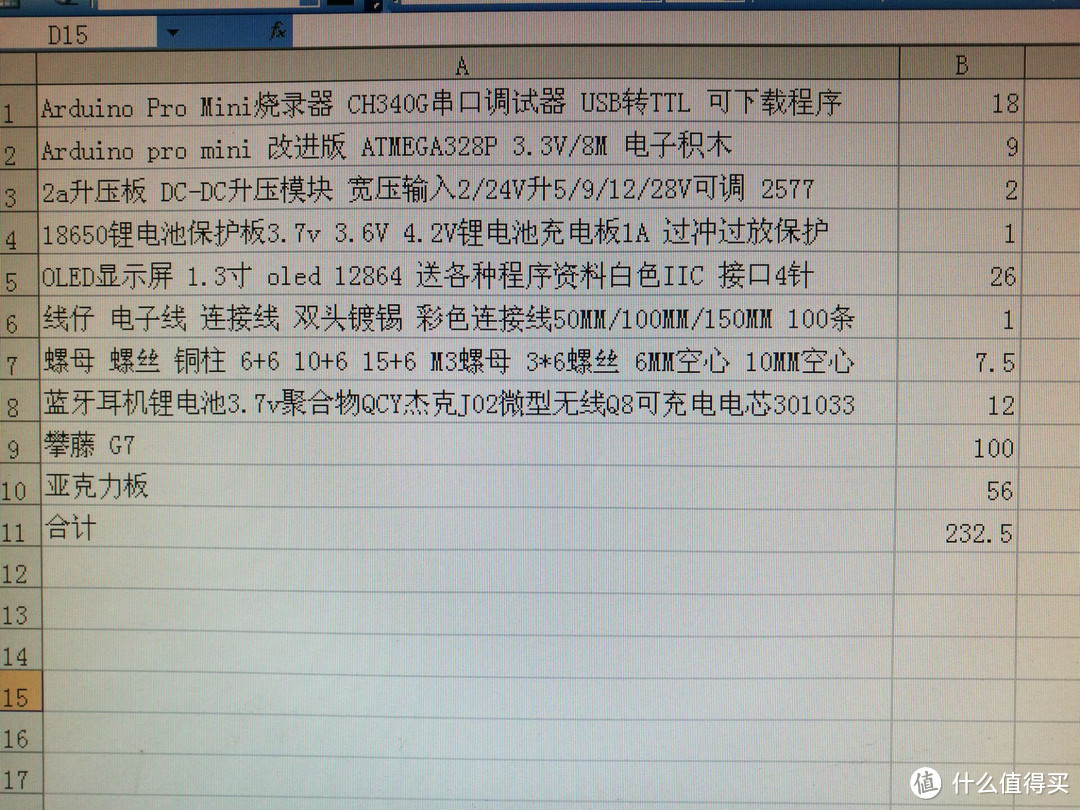

不算电焊枪和焊锡,总共花费232.5,如果闲得没事做可以自己弄,不然还不如加个百把块钱去买,功能多还更好看。
只不过加上继电器可以联动控制FFU,根据PM2.5的数据来自动调整FFU档位。
-------------------------------------------完--------------------------------------------------
道格和凯特
校验提示文案
At-to
校验提示文案
Speed_Hunter
校验提示文案
值友1188334552
去年我也做了一组检测仪,激光模块+无线,数据发给自制的pwm净化器。不清楚这种亚克力外壳怎么部署,我用的是积木粒子,但外壳是个难点。电压检测估计是取电池电压和升压板电压进行对比吧,如果升压板有纹波,误差就会很大。题主做的比我做的要小三倍,也更漂亮。支持一个,等有时间我也升级一下我的空气检测系统。
有个小问题哈,这种充电板一般都在800ma以上,如果直接给大约100Mah的电池充电,会不会有安全隐患?
