无引线、高密度、快速度:SMT技术如何重塑现代电子制造

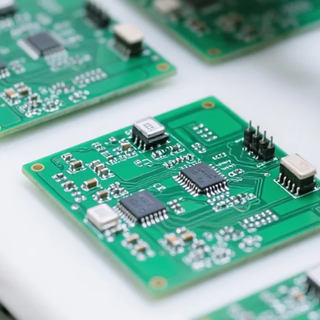

当你拿起一部智能手机,感受其纤薄机身和强大性能时,或许很少会想到,这一切的物理基础,都源于一块巴掌大的电路板上数千个微小元器件的精确互联。这块完成了所有电子元件焊接和装配的电路板,被称为PCBA。而赋予它“生命”的核心工艺,便是表面贴装技术,即我们常说的SMT。
SMT并非简单的“贴上去”,它是一场在毫米乃至微米尺度上展开的精密建筑工程,融合了材料科学、精密机械、自动控制和热力学等多学科知识。理解它的过程,有助于我们读懂现代电子产品高度集成与可靠性的来源。

第一步:从“锡膏”开始的艺术——印刷
SMT贴片工艺的起点,并非元器件,而是一种灰色的粘稠状材料——锡膏。它由微小的球形锡粉(通常直径在20-45微米之间)和助焊剂混合而成。锡膏的作用有三:一是作为粘合剂,暂时固定元器件;二是在高温下熔融形成合金焊点,提供电气连接;三是提供机械强度,将元件牢牢固定在电路板(PCB)上。
这一步的关键设备是印刷机,核心部件是一张激光切割而成的钢网。钢网上的开口位置与PCB上的焊盘一一对应。印刷时,刮刀以设定的压力和角度推动锡膏滚过钢网,将锡膏精准地填入开口,并脱落在下方的PCB焊盘上。这个过程的技术难点在于“脱模”——钢网开口的侧壁必须光滑,锡膏的流变性必须恰到好处,以确保锡膏能完整地、不拖泥带水地转移到PCB上。印刷质量的微小偏差,如锡膏厚度不均、桥连或缺失,都可能导致后续焊接出现短路或虚焊。
第二步:高速与高精的共舞——元器件贴装

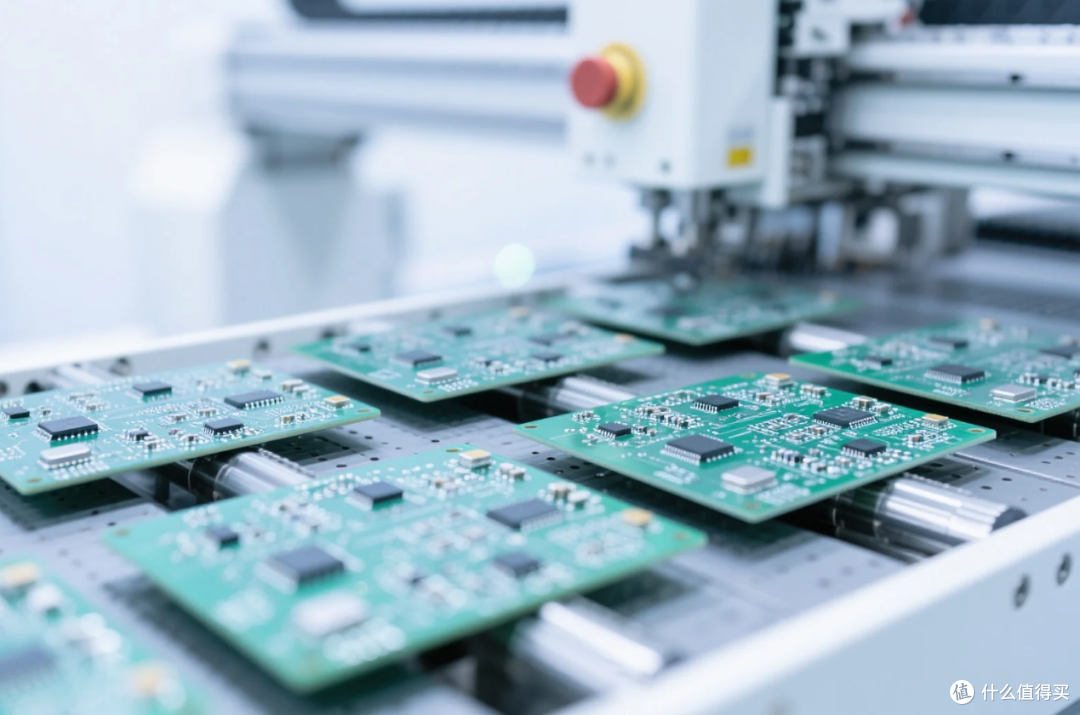

印刷完成后,电路板进入贴片机工位。这是SMT产线上最壮观的一环:贴装头以每小时数万至数十万颗的速度,从飞达或托盘上拾取微型元件,然后以极高的加速度和定位精度,将它们放置在涂有锡膏的焊盘上。
这些元件有多小?以最常见的0402封装阻容为例,其尺寸仅为1.0mm×0.5mm,比一粒芝麻还小。而精度要求通常在±0.05mm以内。贴片机之所以能做到,依赖于其内部的伺服电机和光学对准系统。贴装头往往配备向下和向上两个视觉相机:向下相机用于识别PCB上的基准点,以此校正板子的涨缩变形;向上相机用于扫描元件轮廓,自动补偿拾取时的角度偏差。这一过程类似在空中穿针引线,既要快,又要准,是整个SMT工艺中速度与精度的双重体现。
第三步:让“冷”连接变成“牢”结合——回流焊接
贴装完毕的PCB,此时元件只是被锡膏“粘”住,稍有振动便会移位。真正让它们“融为一体”的,是回流焊炉。这块承载着所有元件的板子,将经历一个精心设计的温度曲线,通常分为预热、保温、回流和冷却四个区段。
预热区缓慢升温(1-3℃/秒),避免板子和元件因热冲击而损坏,同时蒸发锡膏中的部分溶剂;保温区使整块PCB温度均匀,并激活助焊剂,清除焊盘和元件引脚表面的氧化膜;最关键的是回流区,温度瞬间攀升至锡膏熔点(约217-220℃)以上,锡粉熔化成液态,在表面张力的作用下浸润焊盘和元件端子,形成金属间化合物(如Cu6Sn5),这是实现牢固电气连接的本质。最后是冷却区,焊点快速凝固,形成光滑而坚韧的合金结构。
这一阶段最隐蔽的陷阱是“立碑效应”——当两个焊端的受热或散热不均时,一端先熔化,表面张力会将元件竖直拉起,导致开路。这通常要求PCB焊盘设计严格对称,炉温曲线也必须根据板子的大小、厚度和元件密度进行针对性调整,这一过程被称为“炉温曲线优化”,往往是工程师经验价值的集中体现。
第四步:不可忽视的“体检”——检测与返修
焊接完成后,并非所有焊点都肉眼可见。BGA(球栅阵列)等封装形式的焊点完全隐藏在芯片下方。因此,现代SMT产线需要借助自动光学检测(AOI)设备拍摄二维或三维图像,通过算法比对焊点的形状、面积和颜色来判断缺陷。对于更隐蔽的BGA空焊或枕头效应,则需采用X射线检测系统,如同给电路板拍CT,透视每一颗锡球的形态。
检测出的缺陷板,会进入返修工作站。经验丰富的技师通过底部加热和局部热风,将不良元件拆下,清理焊盘,再重新贴上新的元件。这一手动操作对温度和时间控制要求极高,稍有不慎就可能烫坏板子或相邻元件,是技术与耐心的双重考验。
SMT贴片PCBA组装,绝非将元件“贴上去”的简单劳作,而是一场融合了流体力学、金属学、热力学和精密控制的多维系统工程。聚多邦提供PCBA加工服务,包括SMT贴片、DIP插件、后焊及组装等环节。SMT日产能可达1200万点,后焊产能约50万点/日,可配合多品种、小批量及批量生产需求。公司支持从PCB生产到贴装组装的协同制造,减少产品在不同供应环节之间的流转,提高生产过程的一致性。
总的来说,从锡膏的流变特性,到贴装头的运动轨迹,再到回流炉中每一度的温升速率,每一处细节都关乎最终产品的寿命与可靠性。当我们下次拿起电子设备时,或许会多一份理解——在那块安静的电路板背后,曾有一场关于精密与控制的无声交响。正是这种对微观世界的极致掌控,才托举起了我们数字时代的万丈高楼。
