家庭WiFi布网实战——网件R7000乱入Aimesh网络，两套房子共用一个局域网一条宽带

朋友生了二胎，双方的老人都从老家过来帮忙带小孩，加上两个保姆，他原来175平米的房子就变得拥挤了。为了不亏待四位老人家，他打算在同楼层再买一套房子。本来买隔墙的房子是最好的，挨在一起，哪天觉得不爽了还可以直接把墙给打通了。可是买二手房还得看别人的脸色，隔墙的那套85平米人家不卖，只能高价买下了隔壁的隔壁那套125平米。生二胎这个事，确实是费钱费事费神，我个人觉得，生个二胎，生活质量起码下降三个档次。抛开钱不说，就是时间和精力这两项，已经足够让人头疼了。以前大家都只生一个，那没什么好说的。现在放开了二胎，不生二胎感觉好像吃了多大亏一样。言归正传，朋友家原来用的是我推荐的华硕Lyra三路由套装，现在多出了一套房，如何在没有重新装修拉网线的情况下搞个局域网共享一条宽带？经过一番折腾之后，终于用网件R7000成功乱入Lyra的Aimesh网络。

一、组网方案的选择

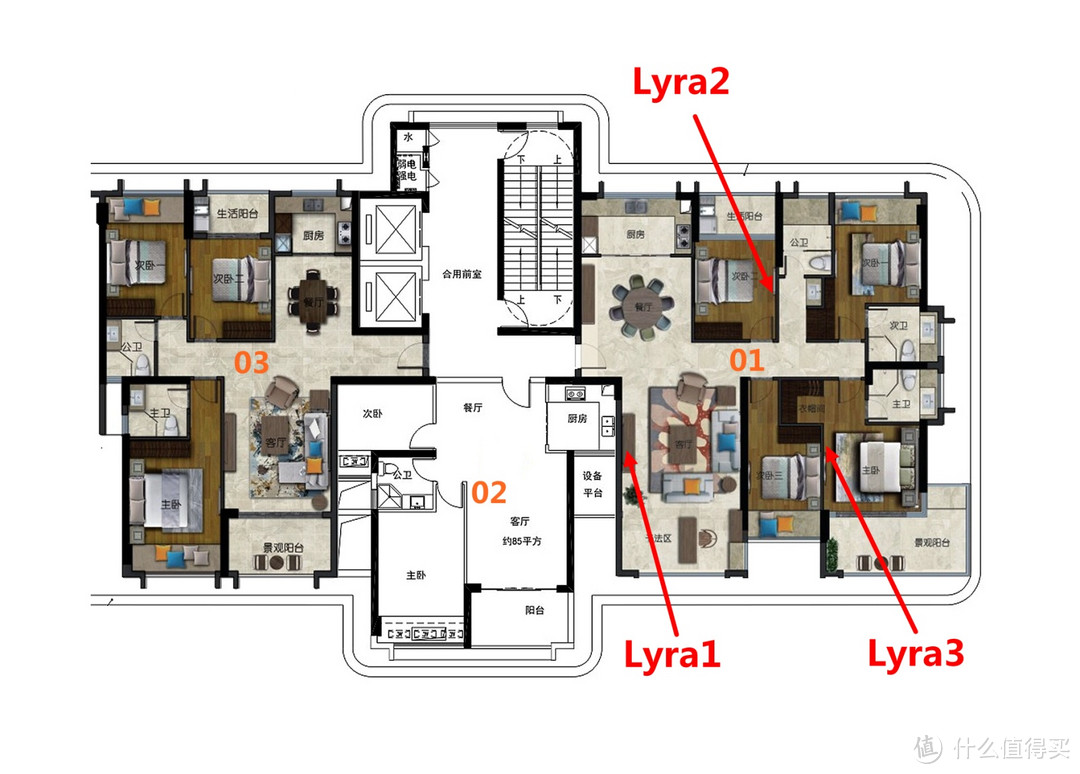

　　朋友两套房子的平面图如下图所示，原先的房子是01号房，新买的是03号房，中间隔着85平米的02号房。朋友略懂一点网络知识，所以首先想到的就是再花999元入手一个单只装的Lyra路由器，直接连到原来的Lyra Aimesh网络中就可以了（原先三只Lyra的摆放位置如下图）。本来这个思路是可以拿满分的，因为简单易行又保证了兼容性和稳定性。可是不管新买的单只装Lyra放在03号房子中的哪个位置，都无法被原先的Lyra Aimesh网络找到，也就连不上局域网了。幸亏现在有七天无理由退货，朋友果断退货并新入手了一台网件R7000，打算在03号房子那边再拉一条移动的宽带算了。

　　而我一看房子的平米图和几个路由器的放置位置就已经大概知道了问题出在什么地方。先来说说2.4GHz和5GHz频段无线信号在穿越障碍物上的区别。2.4GHz和5GHz频段的无线信号都属于电磁波，都是以直线传播为主，在碰到障碍物时会产生穿透、折射、反射、衍射等不同的传播方式。但是电磁波信号在穿透障碍物时会损失掉大部分的能量，有时候在还未穿透障碍物时能量就已经消耗完了，因此在障碍物的另外一边接收到的反而是通过折射和衍射而来的信号。所以虽然5GHz频段的信号频率更高、波长更小，穿透力更强，但是大部分能量都消耗在了穿墙上，而2.4GHz频段的信号频率更低波长更长，虽然穿透力弱了一些，但是绕射能力更强，穿不过我就绕道而行，因此在障碍物后面接收到的2.4GHz频段信号反而比5GHz频段信号要强很多，也让人产生了2.4GHz频段信号“穿墙能力更好”的错觉。Lyra天琴座套装多个路由器之间是通过专用的5GHz频段互联的，当各个路由器之间的障碍物太多、太厚而较难穿透时，彼此之间就无法依靠5GHz信号进行互联，而套装本身的设置又只能使用专用的5GHz频段互联，所以就连不上了。我之前在测其他几套mesh路由器套装时也发现依靠专用5GHz频段互联的mesh无线路由器套装，几个路由器之间的墙壁和障碍物一定不能太多，一定的要在能够使用上一级路由器5GHz信号稳定上网的情况下才能愉快的组mesh。

　　朋友的第四只Lyra无线路由器无论放在03号房子中的任何一个位置，与01号房子中的三台Lyra之间的障碍物都太多了，而且距离较远，都无法通过5GHz频段连接。我用手机测了一下，其实在03号房子的客厅和餐厅里，都搜得到01号房子中的Lyra路由器2.4GHz信号，而且信号强度还不错。所以只要是能够使用2.4GHz信号来联网就应该是没问题的。而为了减少两套房子路由器之间的障碍物，还必须对01号房子中三台Lyra的位置进行调整（如下图）。

二、网件R7000玩转Aimesh实战

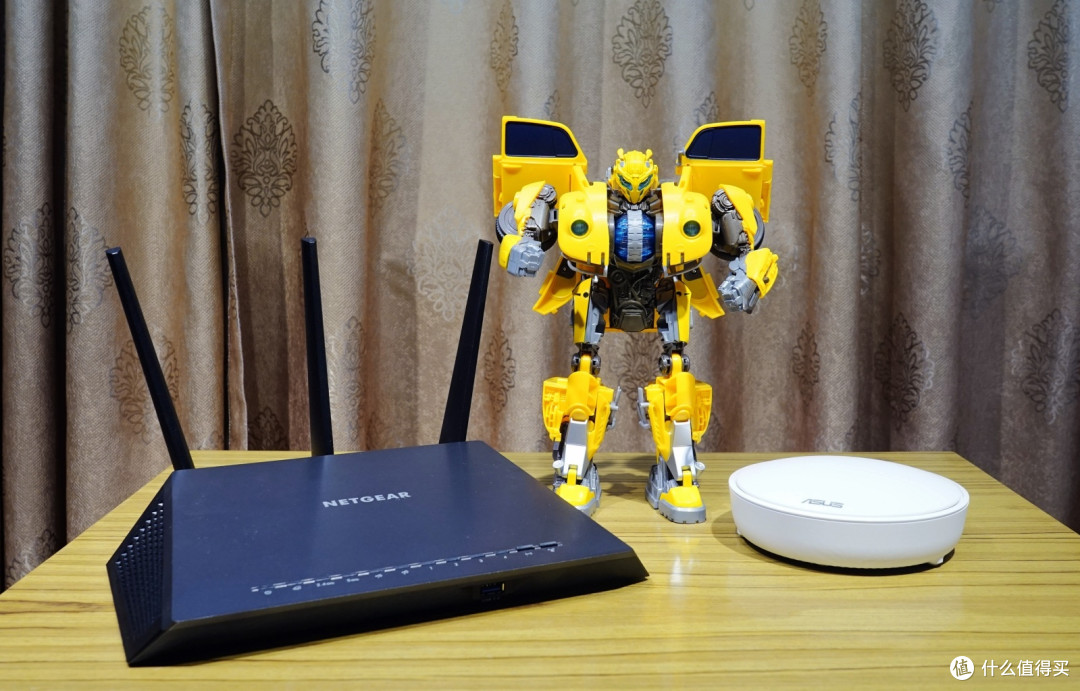

　　作为一款经典的中端无线路由器，网件R7000被我玩的几乎已经是毫无秘密可言了，各种玩法我都折腾过。新版的R7000与旧版只有一处不同，就是天线改为了不可拆卸的设计，其他的硬件配置、参数都和原来一样，依旧采用博通BCM4709A+ BCM4360的方案。BCM4709A双核处理器，主频1Ghz，搭载256MB的内存和128MB的闪存。三根外置天线，配有1个千兆WAN口和4个千兆LAN口，扩展方面提供了一个USB 2.0接口（机身后方）和一个USB 3.0接口（机身前方）。正常情况下的无线信号覆盖范围可以达到120-150平方米。所以只要能连上01号房子中的Lyra Aimesh网络，那么依靠单个R7000搞定03号房子的无线信号覆盖是完全没有问题的。

美国网件（NETGEAR） R7000 AC1900M 双频千兆无线高速路由器 变形金刚版799元京东去购买

（1）网件新版R7000的设置

网件新版R7000刷第三方固件的教程和开放版固件下载地址可以参考我之前的文章。这里只简单说一下几个主要步骤：

1、刷入开放版固件，重启路由器之后恢复出厂设置；

2、刷入梅林过渡版380.70_0固件，重启路由器之后恢复出厂设置；

3、刷入支持Aimesh的梅林固件384.10_2版，重启路由器之后恢复出厂设置。

4、重启R7000之后格式化JFFS分区，并把“Enable JFFS custom scripts and configs”设置为“是”

完成上述步骤重新进入网件R7000路由器的设置界面之后，可以看到依然没有Aimesh的选项。

　　这里需要以命令的形式来开启对Aimesh的支持。因为384.10_2版本的固件中没有启用Telnet的选项，所以需要用到SSH。进入网件R7000路由器的web设置页面之后，选择“系统管理”—“系统设置”菜单，找到“启用SSH”选项并选择“LAN only”，下面的SSH端口为“22”，“允许使用密码登陆”选择“是”。保存后重新启动路由器，就可以通过SSH来访问并设置路由器了。

要使用SSH对路由器进行设置还需要使用PuTTY软件。下载安装并运行PuTTY软件之后，在“Host Name（or IP address）”一栏中填入路由器的IP地址，Port为“22”，“Connection type”选“SSH”，然后点击下方的“Open”。在弹出的警告窗口中选“否”。接着在弹出的窗口中输入路由器的管理员账号，点击回车，然后输入管理员密码。注意，这里输入密码时并不会显示，千万不要以为是无法输入。输入完毕后点击回车即可。随后输入“nvram set amas_force=1”回车，“nvram commit”回车，就可以打开Aimesh选项了。

重启路由器之后可以看到R7000的操作模式中增加了“Aimesh路由器”和“Aimesh节点”的选项。在这里我们需要把网件R7000作为Aimesh网络的节点接入到Lyra的mesh网络中，所以把R7000设置为“Aimesh节点”，并保持退出。随后 R7000会自动进入Aimesh节点的设置过程，大约需要几分钟。切记，重启之后就不要再动R7000的任何设置选项了。

（2）Lyra的设置

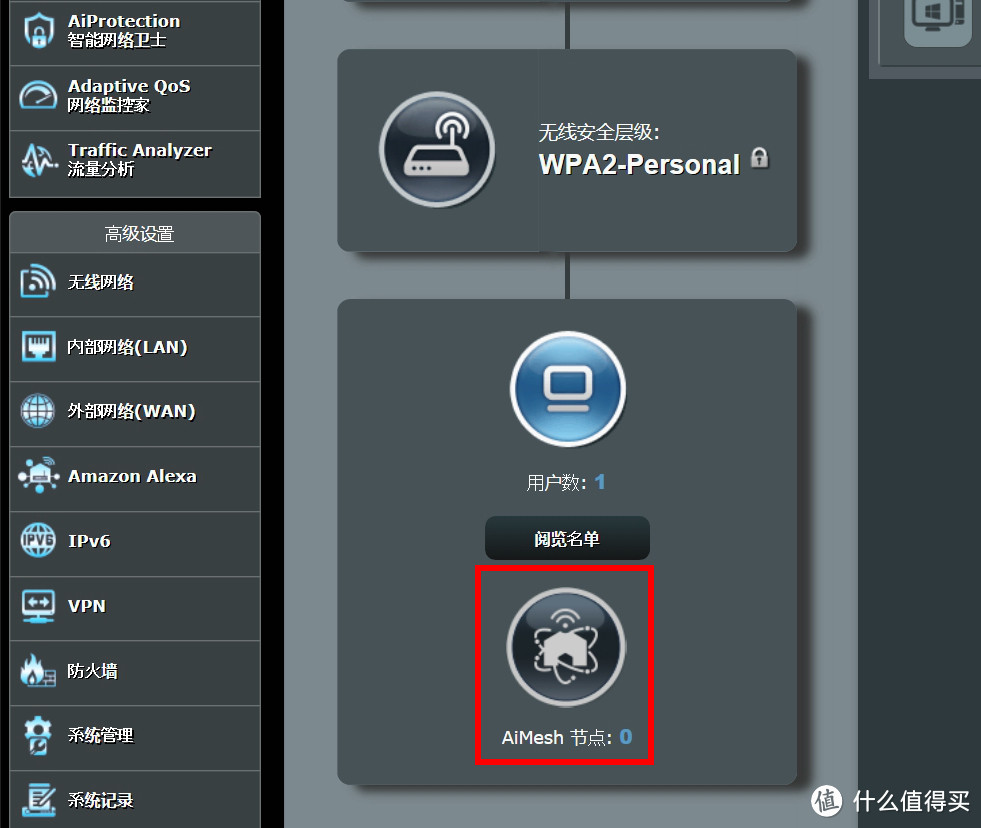

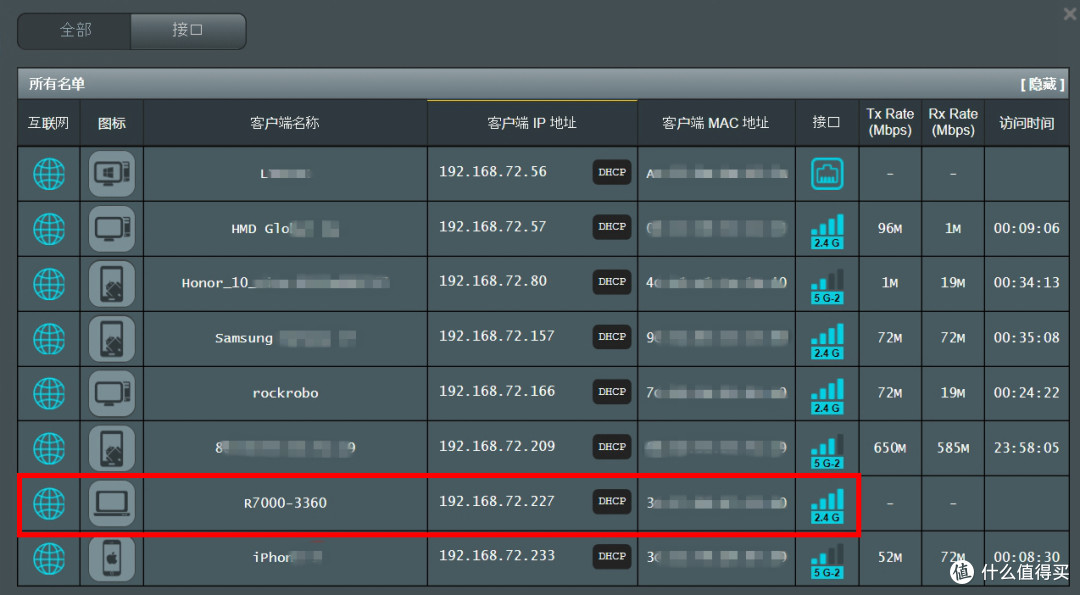

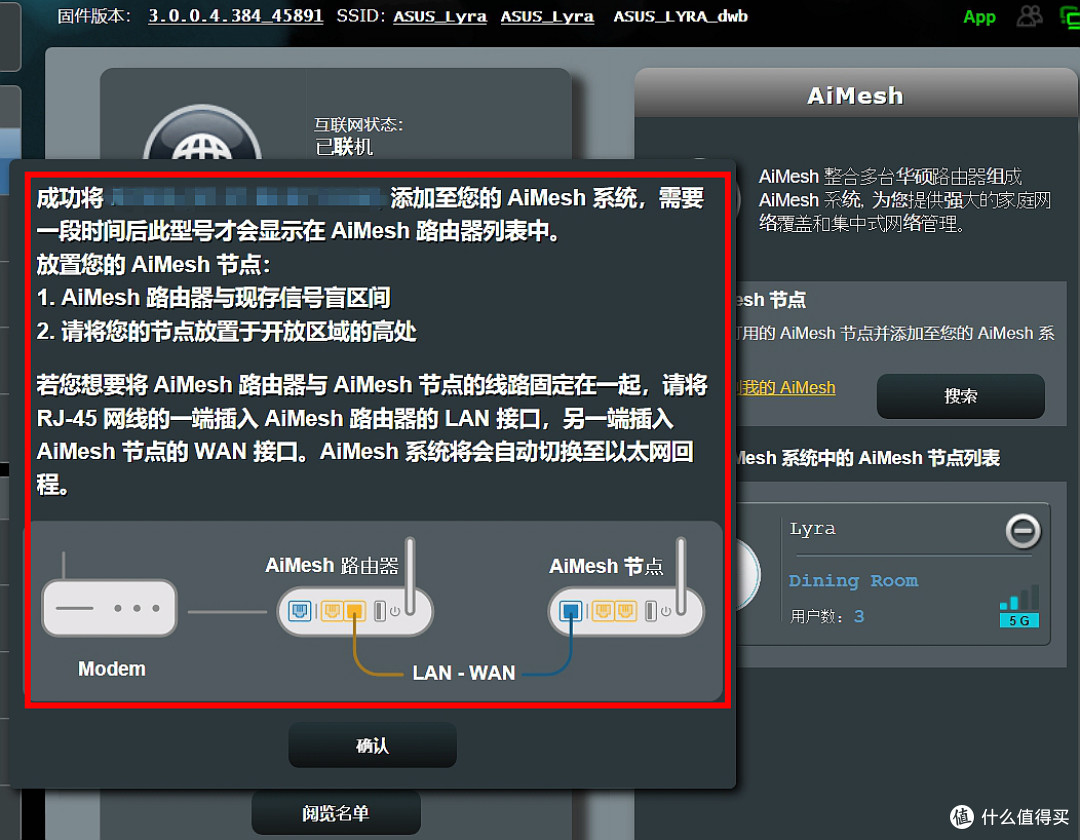

首先Lyra的固件要升级到最新版的384版本，刷入固件之后一定要回复出厂设置并重新启动，这样才可以看到Aimesh的有关选项。点击“网络地图”最下方的“Aimesh节点”图标，在右边的菜单中点击搜索附件的Aimesh节点。很快就会找到刚才已经设置为Aimesh节点的网件R7000，并在弹出的菜单中确认把R7000加入Lyra的Aimesh系统中，然后系统就会自动配对联网，这个过程大概需要10分钟，也不要手动修改任何选项或者重启路由器。联网成功之后系统就会提示网件R7000已经被成功添加到Aimesh系统中。这里需要说明两个问题，第一是由于网件R7000是通过2.4GHz频段加入Lyra的Aimesh网络中，与其他几台使用专用5GHz频段互连的Lyra不同，所以网件R7000不会出现在Aimesh节点列表中，反而是出现在Lyra的客户端中，并且显示为2.4GHz频段连接。第二是该Aimesh网络是支持有线回程的，也就是说连接成功之后，如果用网线把Lyra的LAN口和网件R7000的WAN口连接起来，就可以实现有线回程的Aimesh组网，比无线连接更稳当。

三、网件R7000乱入Lyra Aimesh网络的网速实测

　　因为网件R7000需要依靠2.4GHz频段与Lyra互联，所以如果能够尽可能减少手机、平板等无线设备与R7000的2.4GHz互联的话，就可以保证R7000与Lyra直接的无线连接带宽。所以我适当的把R7000的5GHz频段无线发射功率提高到20dBm（100mW），此时在03号房屋的几个房间中都可以愉快的通过5GHz信号无线上网。外网的平均下载速度都超过16MB/s，与在Lyra网络中的速度一样。从Lyra的NAS服务器上下载文件的内网平均下载速度都在32MB/s左右，直接播放4K视频也并没有出现卡顿等情况。说明内网的速度虽然在一定程度上受到了网件R7000与Lyra之间2.4GHz频段450Mbps连接带宽的限制，但是这个速度也足够应付日常的文件共享需求和4K高清视频的播放需求了。

首席生活家使用体会

1、网件R7000经过刷新第三方固件之后能够增加对Aimesh联网的支持，增加了R7000的使用范围，甚至可以直接添加到其他Aimesh无线路由器套装的网络当中，减少了Aimesh无线路由器套装增加Aimesh节点的成本，而且由于R7000本身带有4个千兆LAN口和USB 3.0接口，所以在作为Aimesh节点之后，功能上比Lyra等只有2个LAN口而且不带USB接口的分身路由器要丰富得多。

2、由于网件R7000能够以2.4GHz频段进行Aimesh组网，不受5GHz专用频段的限制，所以跨越障碍物的能力更强，组网的范围可以更大。虽然可能会受到2.4GHz频段450Mbps连接带宽的限制，但是在这个带宽下的连接速度还是可以应付目前日常家用需求的。对于已经有充足网络布线的用户来说，还可以使用有线回程来提高网络连接带宽和稳定性。

3、写本文的目的绝对不是鼓励大家专门买R7000去玩Aimesh，因为玩Aimesh有非常多的选择。只是为了提供给大家多一个思路，采用专用5GHz频段进行连接的Aimesh多路由器套装在连接速度上可能更快，但是几个路由器之间的障碍物不能太多、不能影响5GHz无线信号的传输才行。遇到5GHz信号无法覆盖的情况，还是依靠2.4GHz信号的越障能力更强。
