生活经历 篇五十八:为了学(zi)习(ji)知(wei)识(xiu),我拆了家里的电子称
【写作说明】:本文所有物品均为自费购入,所码字为个人分享,观点拙笨在所难免,欢迎拍砖。
宅家拆了一个电子称,家庭修理工又度过了快乐的一天
一、事情背景
之前为方便给样品称重,购买了一个凯丰电子称,不知什么原因,最近开机后数字就会跳,无法稳定下来(清零后还会显示克数,1~5不等,称重的时候也会一直跳数字),这样就不知道称的到底准不准了。
询问了一下厂家售后,需要提供订单号才能继续,但时倒霉的是找不到购买记录了。
算了,本来一个不太贵的东西,跟客服纠结费时费力,也没有效果。
正好最近因为YQ不方便出门,干脆自己动手死马当活马医,拆了看能不能自己检查一下,或许能好了一点呢 。
二、拆机准备
电源排查:这个电子称干电池供电,拆机没有电池的危险(之前换iphone6电池的时候,本来也想自己整,但看到网上自己拆搞得诡异变形电池,感觉还是有点危险;所以后面接触内置充电电池的东西我都会很小心,像这种超低功耗的,能用干电池搞定的,我一般会选干电池,干电池更安全一点)。

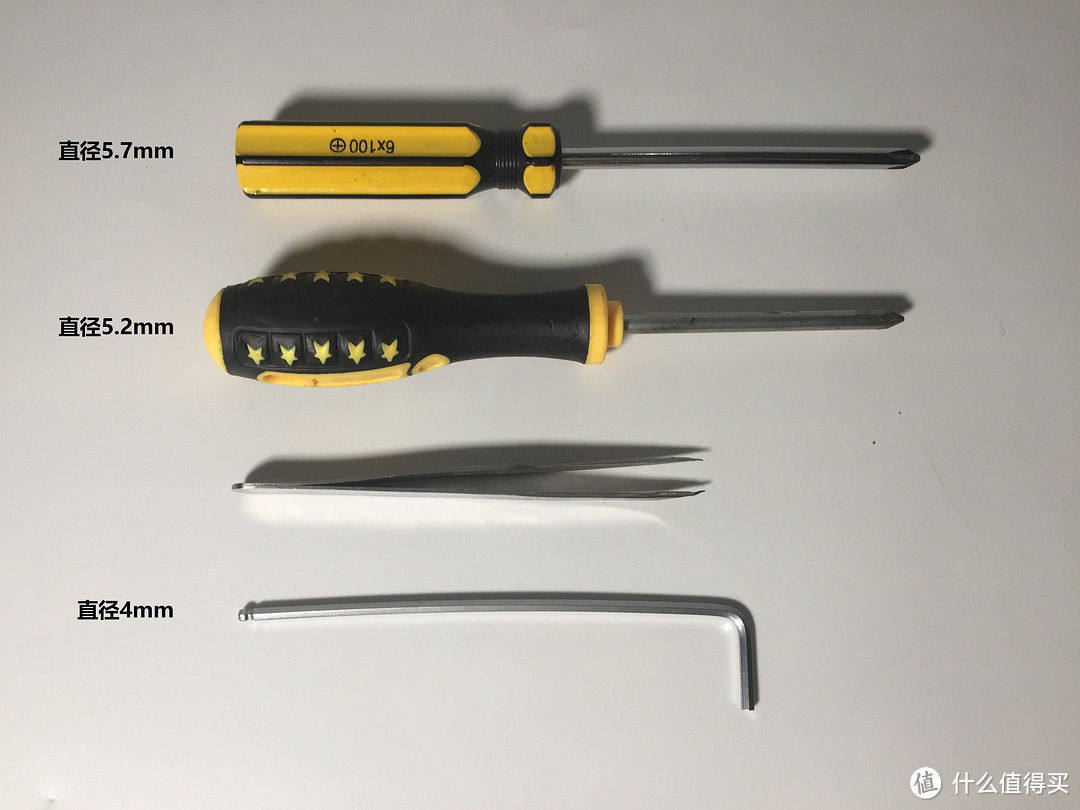

工具准备:螺丝刀(十字),镊子,内六角(修理工常备一个工具箱,做手工活才能随时拿用)。
三、开始拆机
拆之前用另一个正常的称称一下它的重量。不带电池223.6g,算是很轻便了,塑料壳子确实减重了不少。
3.1 卸掉电池
这个南孚电池是新换的,换上去还会数字跳动,现在拆掉电池收起来回收再利用。

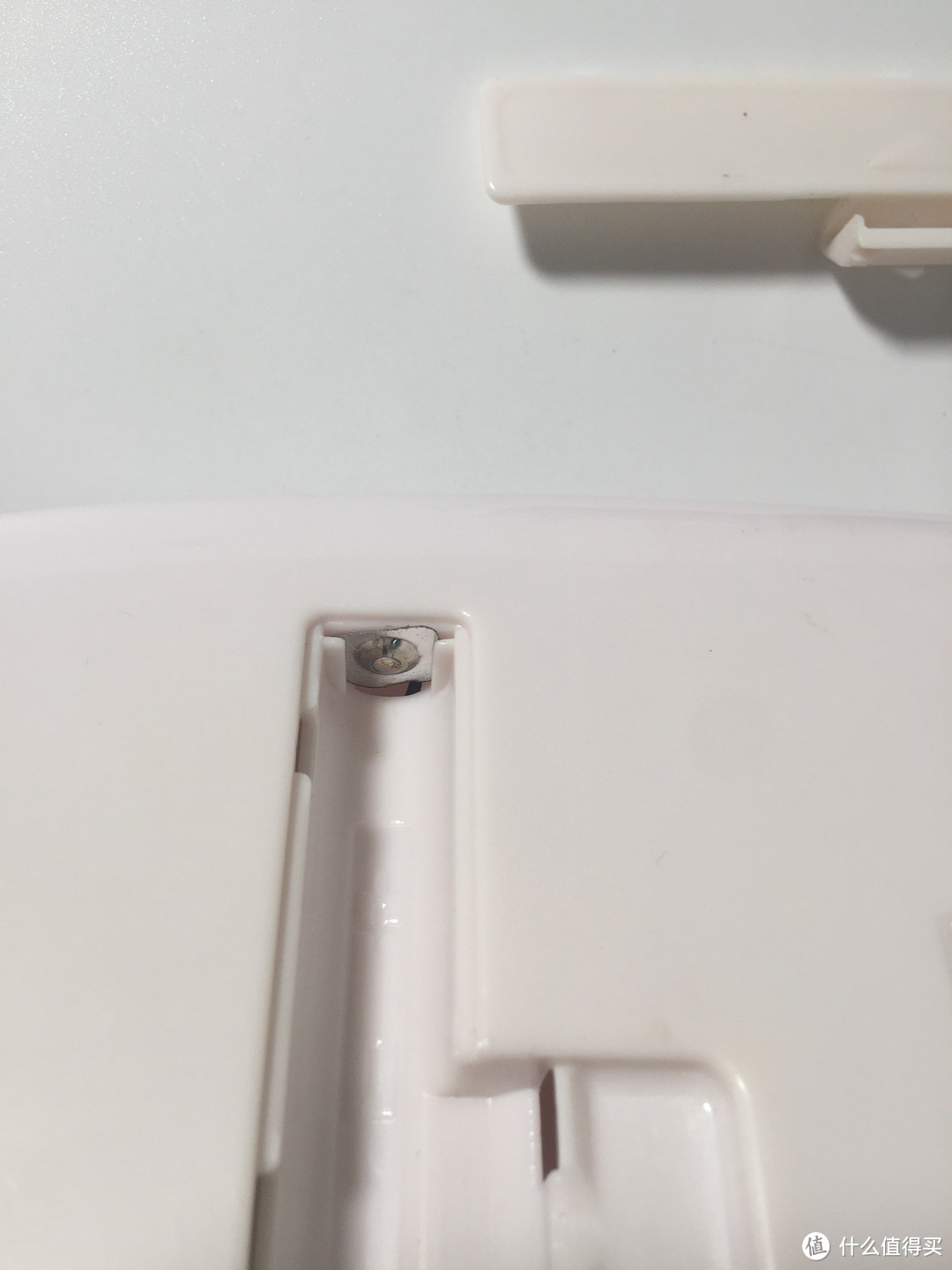

拆掉电池后查看电池仓接触的弹片腐蚀了(回想了一下大概率是未及时更换电池引起的?!)。
另一端腐蚀程度稍轻一点点,难道腐蚀跟电池的极性也有一些关系?!期待有这方面知识的大佬帮忙给科普一下 。
3.2 拧螺丝。
先用十字螺丝刀拧掉两个暴露的螺丝。

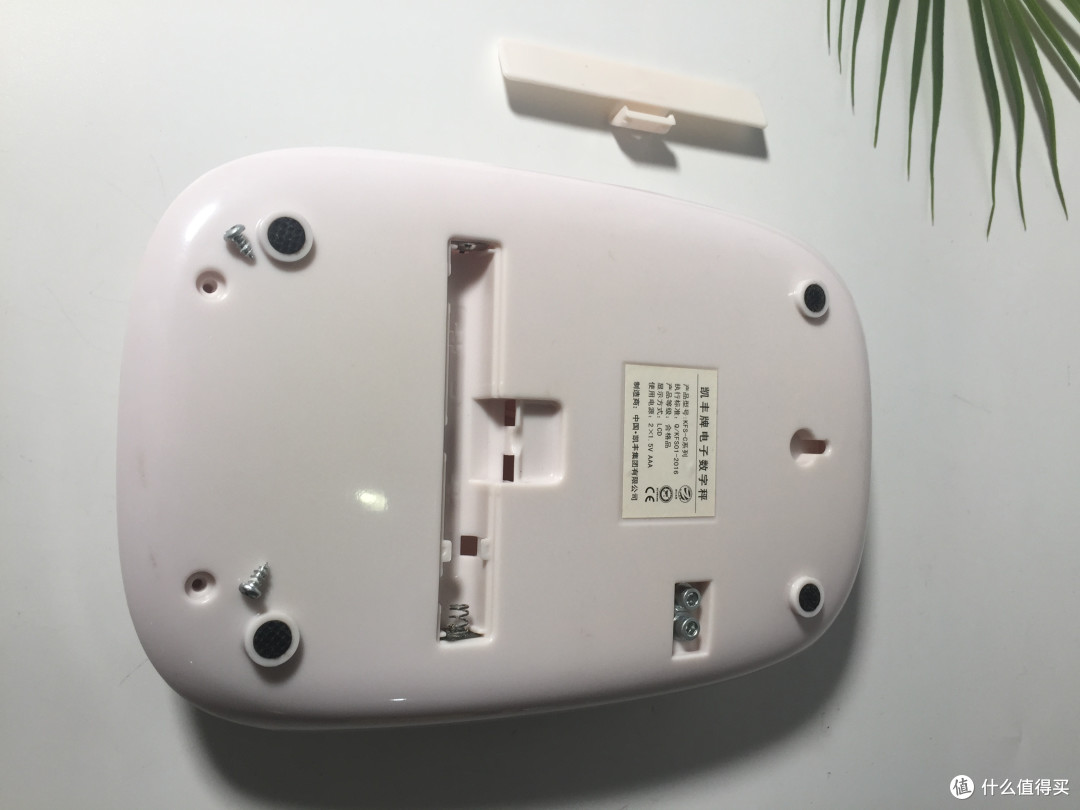

拧掉这两个暴露的十字螺丝后,外壳还拆不下来,继续找隐藏的螺丝。用镊子去掉四个隐藏的胶垫后,另两个隐藏的螺丝暴露了出来。
继续拆,这个时候大一点的螺丝刀伸不进去了,从工具箱找到小一号的,换成5.2mm直径的螺丝刀顺利捅进去。
两把螺丝刀拆了4个螺丝。
至此,盖子还是拆不开,是不是焊死的?!
想想正规的牌子一般不会做这么弱鸡的设计,毕竟发货量大了之后他们也要自己维修或返修一部分的,肯定有可维修性的考虑。
难道是这两个圆螺丝?用内六角继续拆...

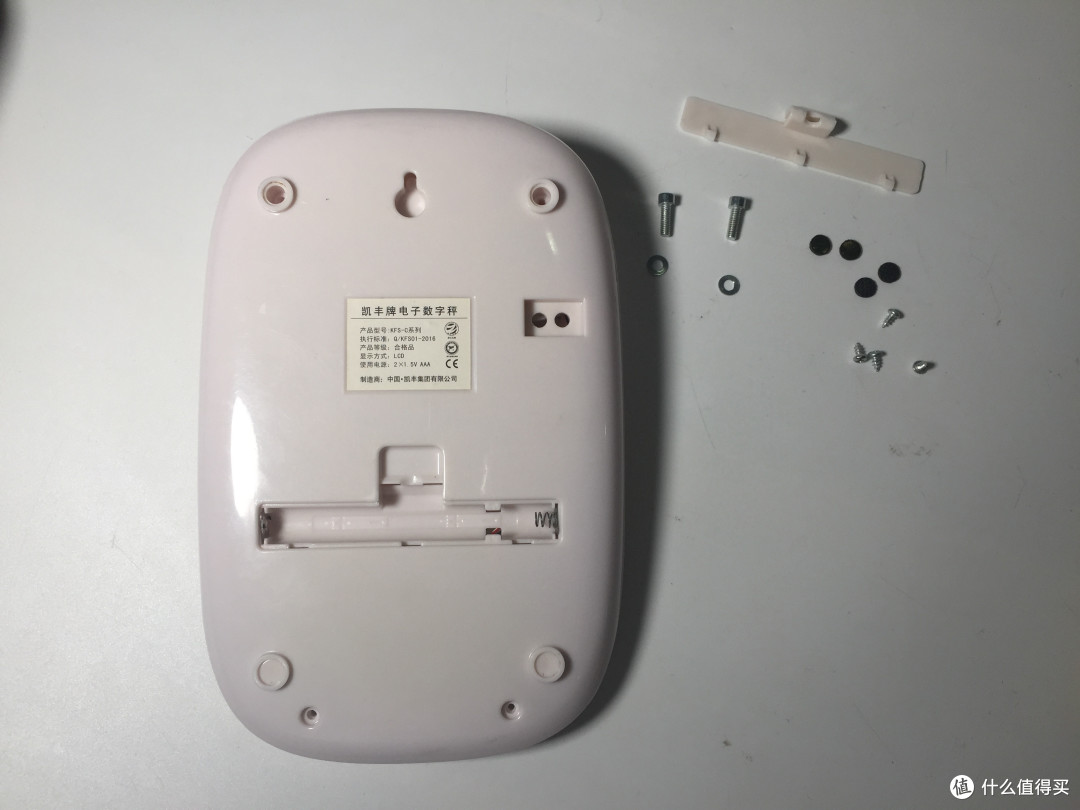

共拆掉6个螺丝,2个垫圈,两个垫片。
拆到这里,一个重坨坨的金属块掉了出来。
通过打开的大圆孔,看到壳子并不是这两个内六角连接的,而是两侧的白色卡扣。用手按压一下,成功无损开盒。
四、各个部件
电子称的四个大的部件,模具外壳,电源供电,传感器,控制板。
4.1 模具外壳
大厂与小厂最大的外观区别就是模具,这个电子称有4个塑料件(底板、面板、称盘,电池盒)都是需要开模的,因为开模费用比较贵,如果是10W级以下的销量,每台机器都要分担可观的磨具成本(估计最少也要几块钱)。但是大厂上了10W级以上,模具成本就下来了。
所以个人建议还是买大厂发货量大的,好价的产品,一般都比较划算,即使同样质量光模具成本都能降好几块钱,这也是大厂模具更舍得花钱的原因。
4.1 电池仓
电池负极线从电池仓弹簧片、到电池仓接线焊点,到线路板的接线焊点,这一路径的个触点都腐蚀比较严重了,都完全黑色了(正极线没有这个情况) ,不知是什么原因?期待有了解的大佬可以帮忙指导下,不知算不算产品缺陷
4.1 金属块
这个查了一下就是电子称的关键部件之一了,电阻式称重传感器。

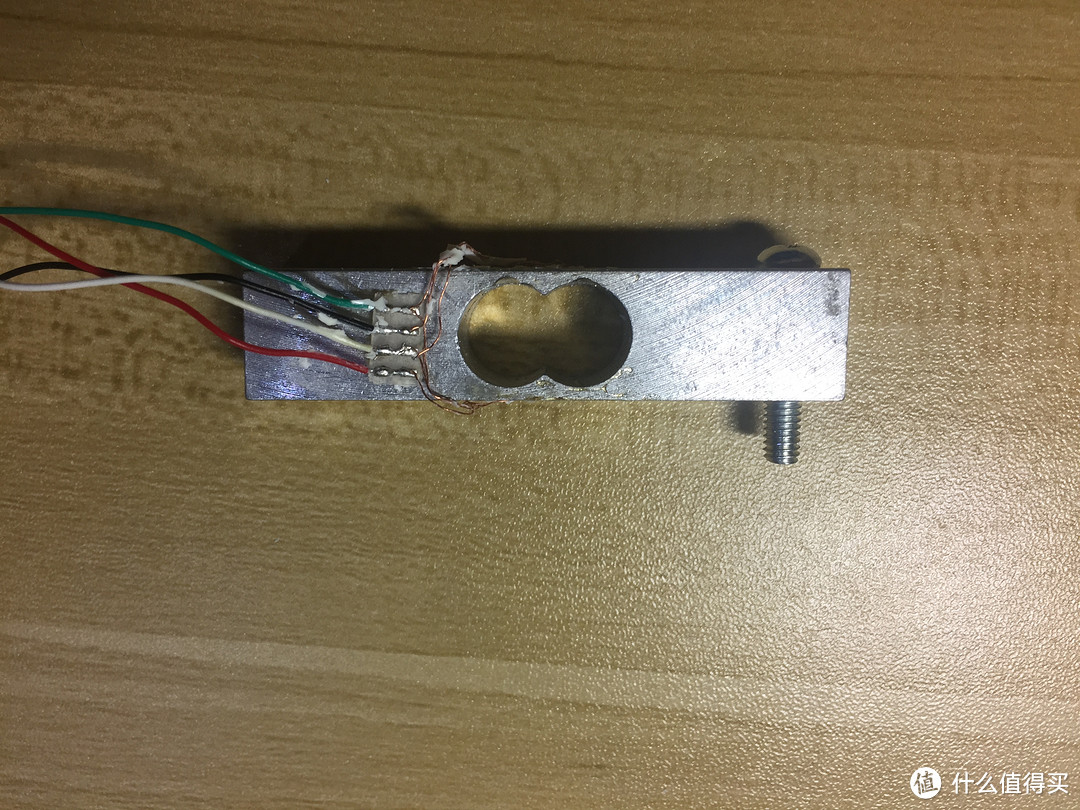

再拍一张细节图,感觉有点粗糙。
把胶清除一下看一下接线细节。
在网上查了一下电阻式称重传感器的原理:
在弹性体上贴应变片组成电桥(传感器的材料:弹性体铝合金材料是电子秤传感器的关键之一),当受到外力的时候,弹性体变形,电桥不平衡于是产生相应输出信号。这个信号经过A/D转换后送到计算芯片计算,最终显示出称重数值(需要一个单片机进行数据运算和相关校准)。
不过这个传感器没有任何标识,厂家自制的?。其实这个电阻传感器还是有点技术含量的,算是科技产品一定没错(机械和电子相结合的产物),估计坏也是从这个地方开始异常的。
我画了一个三维图方便看一下细节,在铝块上有3个应变片,用来采集重要数据。供值友欣赏一下工业之美 。
4.2 电子线路板
用来处理和进行数据显示,包含一块处理芯片(黑坨坨的那个),显示屏幕,还有三个按键。学过单片机的值友们可以举一下手,这个不就是一个单片机小系统嘛 。
正面:一块液晶屏幕,三个按键。
背面:处理芯片,没有任何丝印信息,估计是厂家自制或定制的?
五、拆机小结
凯丰的电子称发货量确实很大,价格适中,从拆机来看,模具做工加分了,传感器、芯片都没有明确的标识,自制或自行主导供应的可能性比较大。说明厂家对成本的掌控力还是比较强的。
奉上拆机全家福。
如果再买新的,没有更好替代的话,这类厂家仍时性价比之选。
就是有一个疑问??为什么负极会腐蚀严重一点,超过我的知识范畴了,希望大佬能帮忙指点指点。
六、其它总结
意外收获:
这次拆机第一次看到了称重传感器的真容,深刻感觉厂家标称3kg的称重范围是有原因的,这么小一个金属块,放太大太重的东西,肯定会变形或损坏的。
再回放一下厂家的使用说明,如果再来一台,一定谨遵建议 。
1、称重传感器要轻拿轻放,尤其对于用合金铝材料作为弹性体的小容量传感器,任何振动造成的冲击或者跌落,都很有可能造成很大的输出误差。
2、称重时一定要放平,不然可能会有偏差;具体是多称还是少称只有称重的人知道了,这个也是征战菜市场的小技巧 。
最后发一张我拍的大米图吧,最近虽然动不动要宅家,还是要好好吃饭哈
总结完毕,谢谢三连
作者声明本文无利益相关,欢迎值友理性交流,和谐讨论~
