从飞线到自己画PCB，60%优联无线机械键盘诞生记

追加修改(2019-03-23 22:57:37):
看到很多盆友在问题图纸，连接如下：链接 提取码: katj 里面包含设计图纸和很多资料，有兴趣可以自己下载玩玩

刚接触机械键盘时，感觉客制化很好玩，不知不觉就掉进去了 ，看着花花绿绿的键帽就忍不住要剁手。

于是开始着手搞自己的键盘

先迅速的屡了一遍思路

40%和60%，选择60%的键盘，40%键位少需要编程，因为我不会编程也不想学编程（太懒了... ），当然越简单越好。

有线和无线，必须无线。但是蓝牙满足不了我，续航时间短（据说有2天一充的键盘 ），而且蓝牙响应速度慢。所以最后选择DIY优联

配列，因为是给自己玩所以配列有些奇怪 ，大致上就是在GH60中挤入了方向键和Del这4个核心键

最后就是把罗技K230的配列飞线到每个键轴上就OK了。

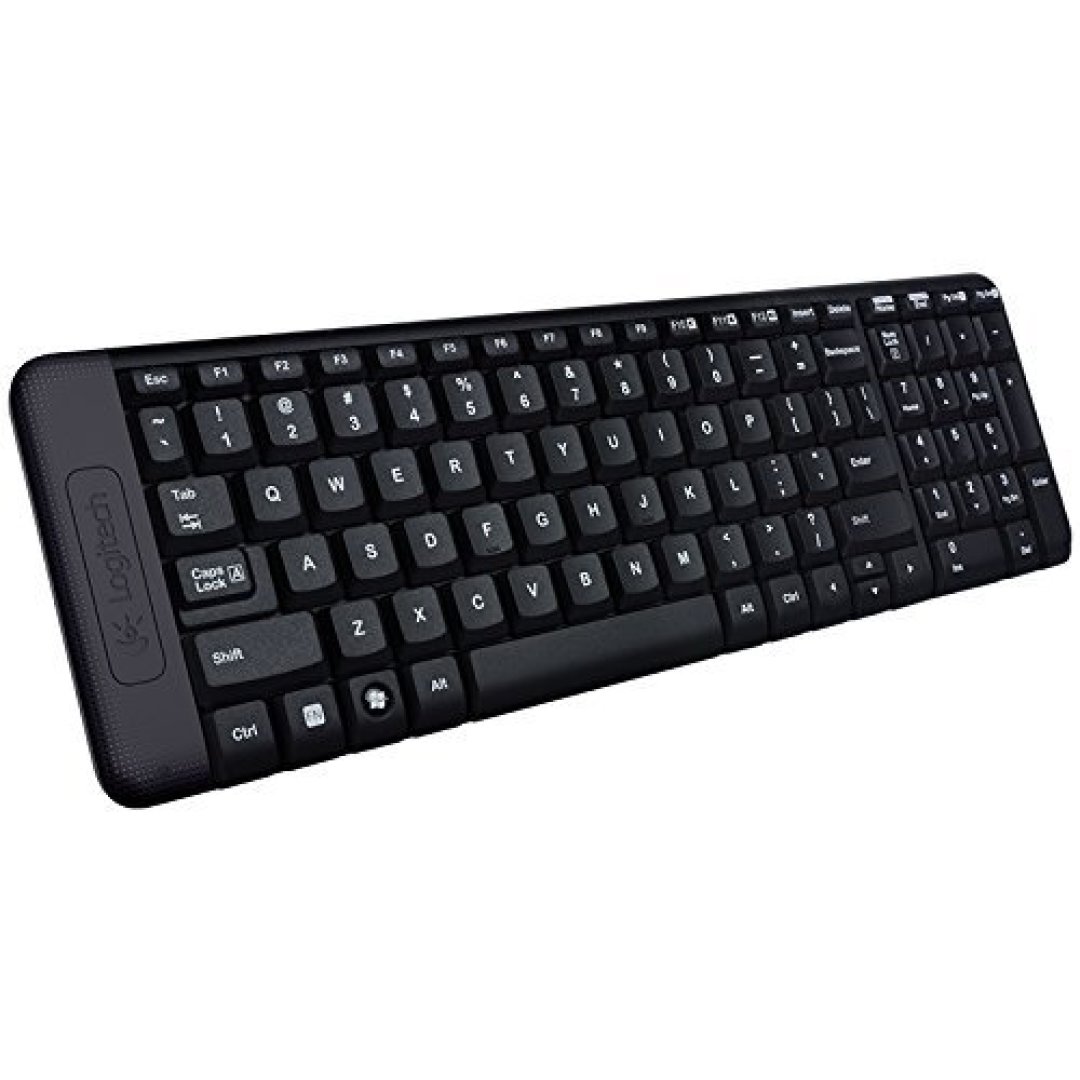

罗技的K230键盘很便宜，不带接收器的欧版才30左右，矩阵和国产是一样的。

罗技（Logitech）K230 无线键盘89元无边款设计京东去购买

这个就是我的第一把机械键盘

飞线+罗技优联。配列为了满足日常办公需求，强行加入了方向键和DEL键。

他们叫“灵魂飞线” 没错！飞线是很痛苦的。当时为了给卫星轴定位，找了个旧的pcb板打孔定位，但是打孔位置不准 ，才有了自己做PCB板的念头。

第一次画PCB图

选了一下软件，kicad感觉不错，操作方式很习惯。虽然从来没有画过pcb图，也没有学过电气知识。但看了看网上的教程，加上自己以前是学3D的（有点小自信认为任何图形软件都可以轻松上手 ），所以上手非常快。3天从零到图纸出炉。

kicad可以直接在官网下载，安装文件很小。最重要是开源软件，免去了到处找破解的烦恼

PCB设计的规格

供电方面可以安装4颗cr2032，估计可以续航8-12个月

支持GH60，POKER2外壳（我目前用是塑料的和一款金属极简外壳）

支持樱桃MX轴

配列图如下

右边的shift和？号反了 ，因为之前买的定位板决定这次配列。如果有下次，我会让pcb支持更多的配列。

制作好的pcb板，质量不错 ，开始提交给工厂时心里很没谱，做得是最普通的工艺。最后实际生产出来的和我画的是一模一样的，测试了都没有问题，先装2把键盘试试！（额，还剩下几张pcb ）

安装pcb板

k230主控的安装

pcb板上的白色印丝标有1 10 21个数字，1-9 21-23是K230矩阵的竖列 10-20是横列

螺丝孔和晶振的位置都非常完美

一开始我是用二极管插入23个焊孔再焊接到K230主控上面，再折弯针脚，最后插入到pcb上面

这样pcb整体厚度不会增加多少，也没有飞线的烦恼

但是孔小了点点，导致焊接完成后，在折弯针脚时弄断了k230的主控金手指 ，所以还是只能用包漆线或其他线来焊接K230主控。

没有金手指，有几个焊点非常小，最后只好用热胶固定。如果线脱焊了，只能换新的K230。

背面上好螺丝的图。

下次画pcb是增大这23个孔就可以用针脚插入这种方法了。

安装cr2032电池座

cr2032电池座我选的是贴片那种，很薄

CR2032 电池座 smt_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

左边是电磁座的正极，右边小圆片是负极底座。后来发现负极底座不用安装。电池卡进去时，负极自动就接触到PCB板是的负极焊盘了。

在与主控链接正负时，需要在pcb板上贴一个绝缘的胶纸。因为设计pcb图时，没注意到电池插入时负极会接触到这里 。

安装键轴和卫星轴

每个键轴需要安装一个二极管来防止冲突，后来仔细一想其实不需要的 。下次可以尝试改LED。

二极管黑色线是负极对应键轴上的标志，插入就可以了。

1N4148_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

卫星轴的安装就非常简单了，直接扣上去就可以了。（樱桃的卫星轴貌似不匹配GH60的定位板）

最后是安装键帽和外壳

外壳我用的是GH60的塑料外壳，50元左右

塑料的GH60外壳_淘宝搜索淘宝搜索是最智能的商品搜索引擎，通过大数据的运营，准确的理解商品与用户，提供精准的个性化搜索体验。s.taobao.com去看看

外壳安装好后，K230主控的开关正好对应GH60系列外壳的底孔，方便开关键盘。优联很省电，我基本没有关 。

罗技官网装好驱动，优联就自动识别到k230键盘了。

键帽和键轴

这个咖啡色键帽是自己染的，第一次染色。工艺很差！

这个是成品太豪灰红色键帽加入了RGBY的配色

白色键盘送给朋友，咖啡色自己用。（咖啡色染色太糟糕了，送不出手 ）

再来一张，作为新手第一次DIY键盘有很多地方不足，见笑了。同时也谢谢分享优联技术的各路大神，没有你们帖子我也不可能有勇气DIY键盘。
