之前写WiFi7科普的时候大部分设备还没解封，现在Intel BE200这款入门级别无线网卡已经全面开售，部分中高端电脑主板甚至直接板载模块，是时候给大家带来实测了。

趁着双11活动我已经搭建好了一套WiFi7环境，整体预算说实话还是挺高的，下联升级倒是不贵，懒人朋友可以直接一拉到底看总结，觉得有所帮助欢迎关注点赞收藏三连，有复杂问题咨询请单独联系。

⏹ 省流总结

给懒得看完的朋友做个总结，要素比较多：

第一，单说WiFi7，对比WiFi6的优势在于多设备环境下能提供更稳定+更快的的数据传输，相同天线设计的前提下，有效无线信号覆盖范围仅有略微提升。

第二，想要满血使用WiFi7，路由器本身是一方面，手机电脑必须也得支持，目前大部分手机电脑由于只有2x2的网卡，所以只能残血使用，得等手机和电脑厂商迭代产品才行。

第三，抛开上面说的下联设备限制，目前华硕八爪鱼7硬件没问题，软件层面需要等几次固件推送才能达到完全体，5G-2频段没开放160Mhz，MLO也暂不支持，可以先入手等后续更新，早晚的事儿。

⏹ 信息汇总

作为实操教程，这段重点不是理论参数，聊聊实际部署时候可能会遇到的坑点。

1️⃣ WiFi7对比WiFi6e有什么提升？

偷个懒，这段直接抄我自己上一篇做的数据汇总，Wi-Fi 7标准的出现相当于汽车换代统一换了发动机，最大的特点是无线调制模式升级到了4096-QAM，简单说一下该模式的特点：

● 首先是调制字符，从10比特的1024-QAM，4096-QAM单字符提升至12比特，理论上的传输速率有着20%的提升，理论延迟和丢包问题优化约100倍。

● 其次是传输频宽，对比最高160MHz的Wi-Fi 6协议，在下联设备支持的前提下，WiFi7最高能支持到320MHz（160+160），整整多出了一倍。

● 最后是可用带宽，对比最高9608Mbps总带宽的Wi-Fi 6E协议，Wi-Fi 7最高能支持到46.1Gbps的总带宽，多出接近四倍。

用比较通俗的话总结，Wi-Fi 7路由器顺应当下技术发展，更大的总传输带宽意味着可以大幅缩短无线传输时间，同时也意味无线回程Mesh不再是将将够用而已。

对比肉眼可见的带宽提升，Wi-Fi 7对下联设备的支持提升并没有那么显而易见，提升主要为下面两点：

● Wi-Fi 7的频段和Wi-Fi 6虽然使用的都是2.4G、5G和6G，不同的是Wi-Fi 7采用了全新的MLO技术，可以实现跨频宽/频段传输。

● 单独说一下MLO，可以理解为无线版本的负载均衡，有故障转移和多频叠加等多种用法，得看各家厂商研发的优化以及理解。

● Wi-Fi 7另一个重要提升点是传输线路，对比最高8线MIMO的Wi-Fi 6E协议，Wi-Fi 7最高能支持到16线并发传输，整整多出了一倍。

● Wi-Fi 7的无线信号覆盖范围标准和Wi-Fi 6则完全保持一致，理论范围都是室内30米+户外120米。

简单来说，MIMO通道增加和MLO的出现很实用，能保证更多下联设备并发传输的稳定性，覆盖范围具体能优化到什么程度就得看各家厂商的天线设计方案了。

2️⃣ WiFi7全屋覆盖需要多少预算？

首先是无线传输的设备支持，常规家庭拓扑包含的路由器、手机、常规电脑和智能家居：

● 路由器比较贵，目前普遍价格在两千到七千元，差价在CPU方案、频道数和网口，最大无线带宽其实差不多的，总带宽都在9600Mbps左右。

● 电脑升级不算贵，Intel BE200单模块现在一百多块钱就能入手，2023年年末发布的中高端Z790很多也板载了WiFi7模块，比无网卡版本要贵两三百元，和自己买差不多钱。

● 手机不用纠结，两千档价位主流的骁龙8Gen2原生就有WiFi7模块，只不过带宽会有区别，大部分是2404Mbps，部分鸡贼厂商为了省成本会阉割掉，注意看商品介绍。

● 智能家居由于传输数据少，正常只支持2.4G，不用考虑升级。

这四类设备中就路由器比较贵，但路由器作为拓扑中心属于必升级设备，其他的慢慢换吧。

其次是有效信号覆盖范围，WiFi7的无线覆盖范围和WiFi6完全一致：

● 100平方左右的平层户型正常单节点就够了，得看是否有承重墙或者其他遮挡物，阳台等边缘区域可能会自适应切换到2.4G信道，我个人觉得问题不大。

● 120平方以上以及复杂户型建议组MESH或者AC+AP，具体需要多少节点得看墙体数量和是否有遮挡物。

WiFi7的MESH现在已经有了，可以直接买，想融入原有的WiFi6拓扑不建议，信道切换可能会有问题，WiFi7协议面板现在没有在售的，选AC+AP方案得再等等。

最后是有线↔无线传输，第二代WiFi7路由器普遍是5800Mbps左右带宽，电脑、NAS和路由器都得有万兆网口，全10G口的硬路由现在没有，网口不够得搭配万兆交换机，全万兆电口交换机价格在四百到两千元中间，看网口数量和是否带独立网关。

3️⃣ 相关硬件的兼容性怎么样？

坑点不多，简单总结下：

● 路由器和手机正常是走无线传输，顶多是超出范围自适应降频，没坑点。

● 给电脑升级Intel BE200无线网卡必须得是13代及以上的Intel CPU，不然识别不到。

● 购买交换机记得看网口类型，有电口（RJ-45）和光口（SFP+）之分，长得不一样。

物理安装我相信正常人看说明书都能搞定，接口都是防呆的，很难插错。

⏹ 测试环境

本次测试覆盖无线传输和有线↔无线传输这两块，手机、电脑和NAS都会参与到，打算动手搭建的朋友也可以参考一下我这套配置。

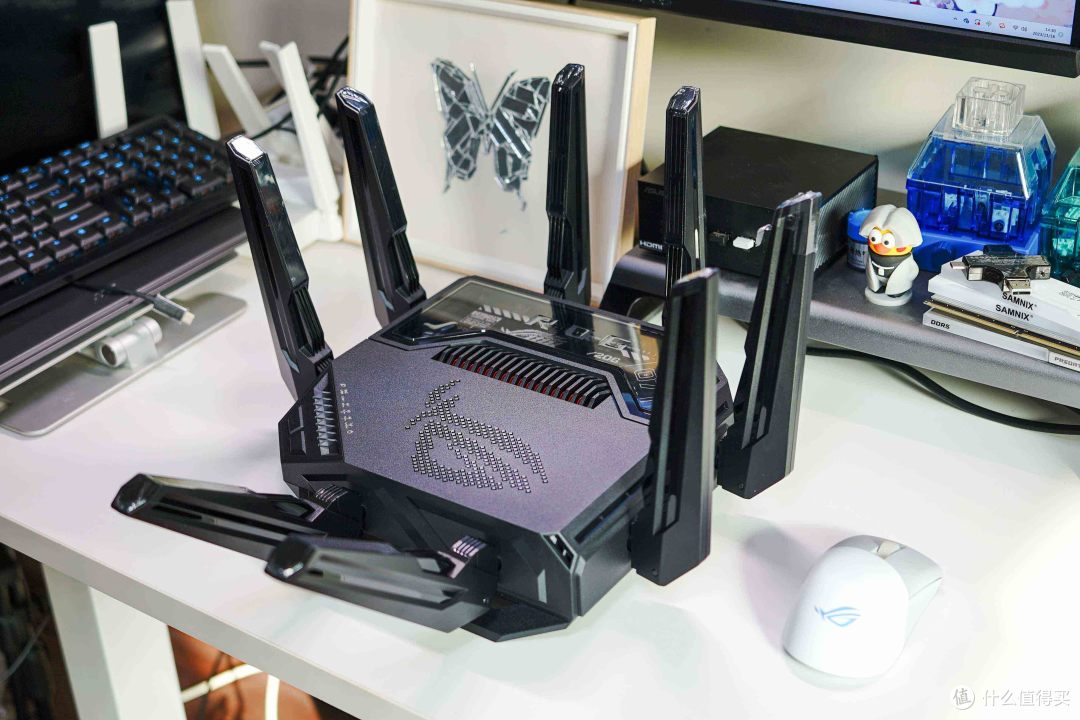

1️⃣ 路由器丨华硕ROG 八爪鱼7（BE96）

简介：等了这么久，国行版本的WiFi7路由器终于陆续开卖了，作为华硕老用户当然也是用刚发售的华硕ROG 八爪鱼7这款次旗舰型号作为测试案例，相比之前售价八千多的海外版，不到五千的售价就ROG而言算是比较良心了。

华硕ROG 八爪鱼7的具体配置与硬件参数如下，亮点是网口配置：

● CPU为博通 BCM4916，四核四线程+2.6GHz最大频率，运行内存为DDR4 2GB。

● 2.4G和5G无线模块为BCM6726，6G无线模块为BCM67263。

● 2.5G网卡模块为BCM50991，万兆网卡模块为BCM84891。

● 无线为2.4G+5G三频，2.4G带宽为1376Mbps，两个5G带宽均为5764Mbps。

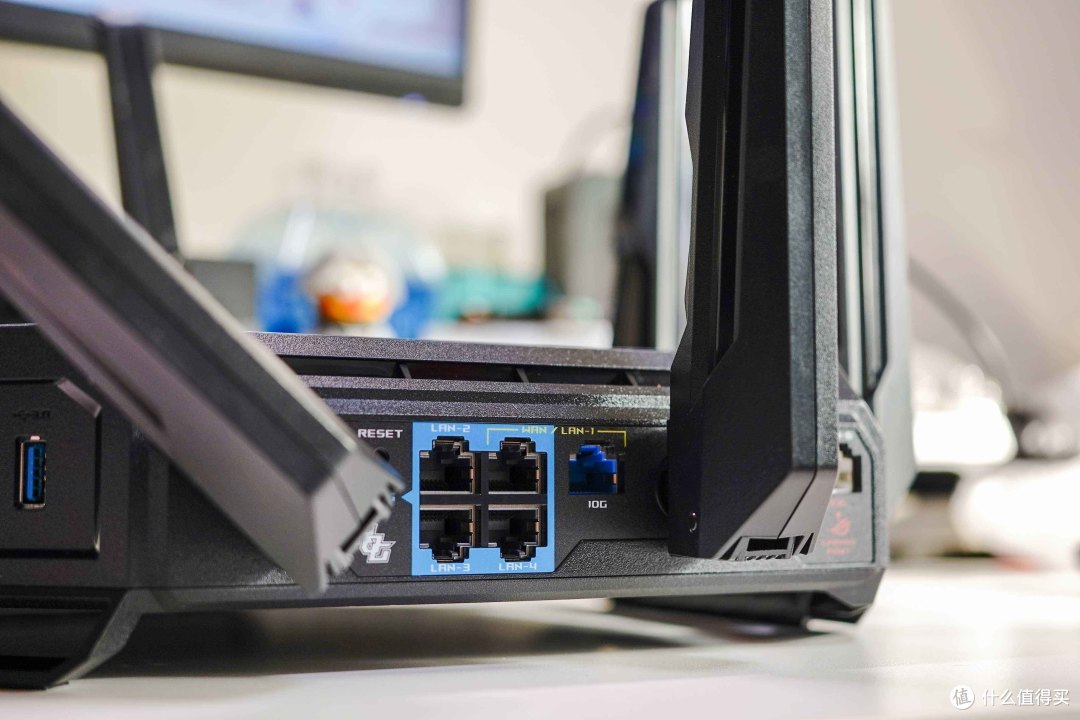

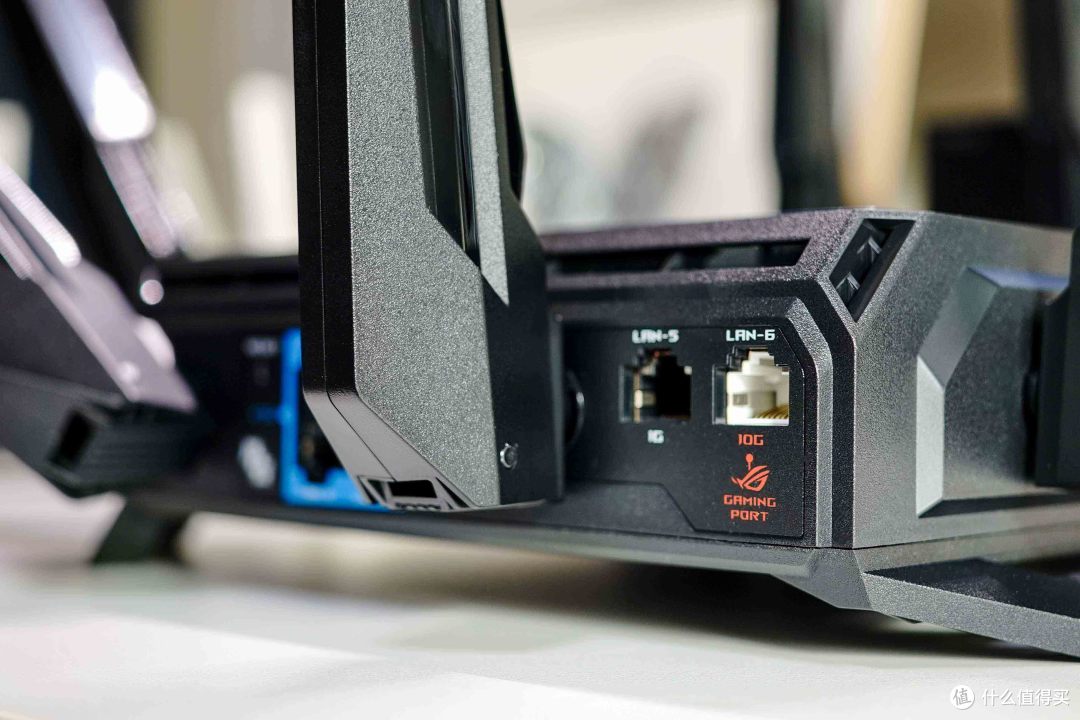

● 物理网口为10G网口*2+2.5G网口*4+1G网口*1，皆为电口，支持网口聚合。

● 拓展接口为USB3.2Gen1*1+USB2.0*1，支持远程下载和文件共享。

● 支持RangeBoost+，暂无官改固件和梅林固件，后续应该会有。

怕新手误会再强调一下，WiFi7有5G和2.4G信道，可以自适应向下兼容，而且华硕有免费上门安装调试服务，小白们不用担心老终端加入不了网络。

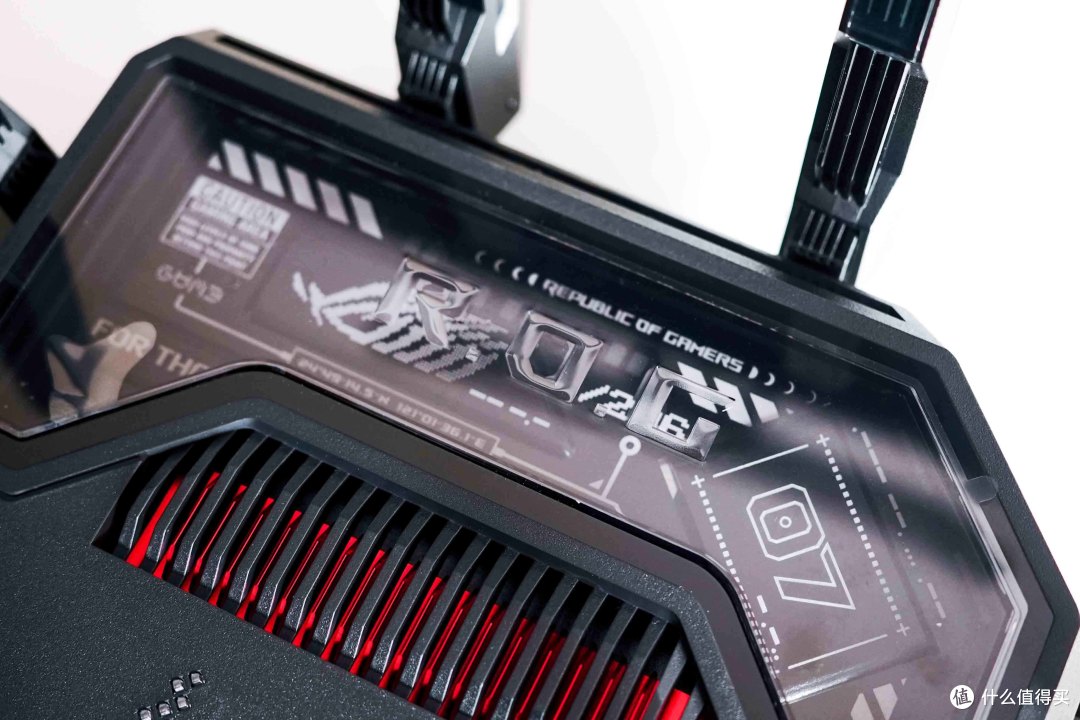

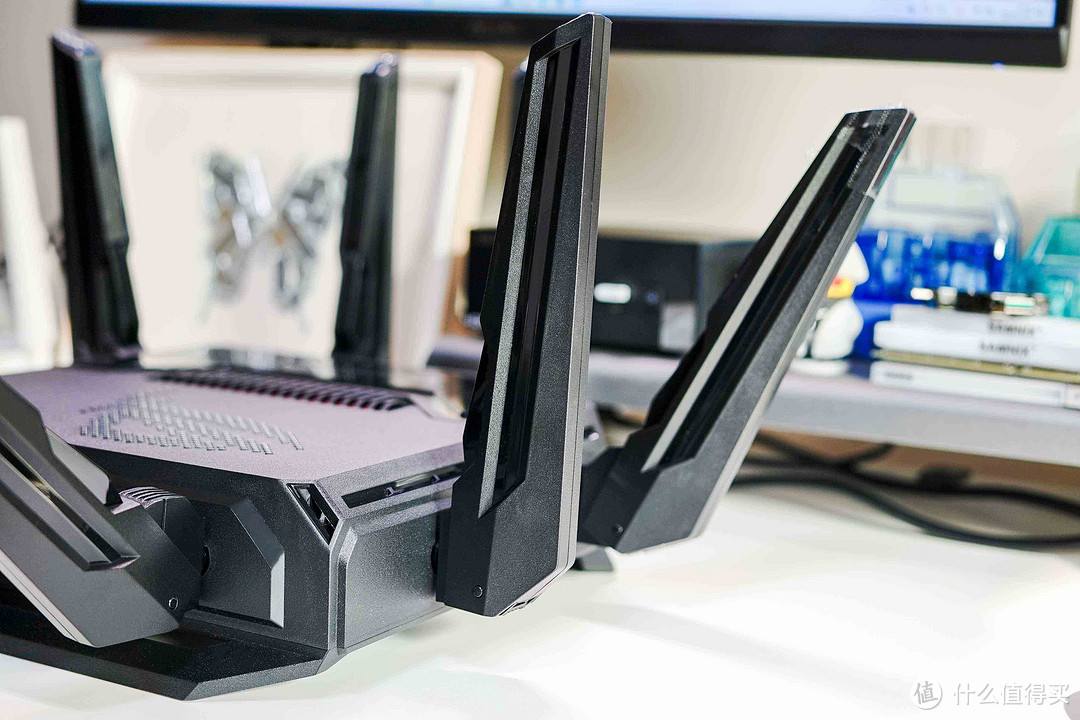

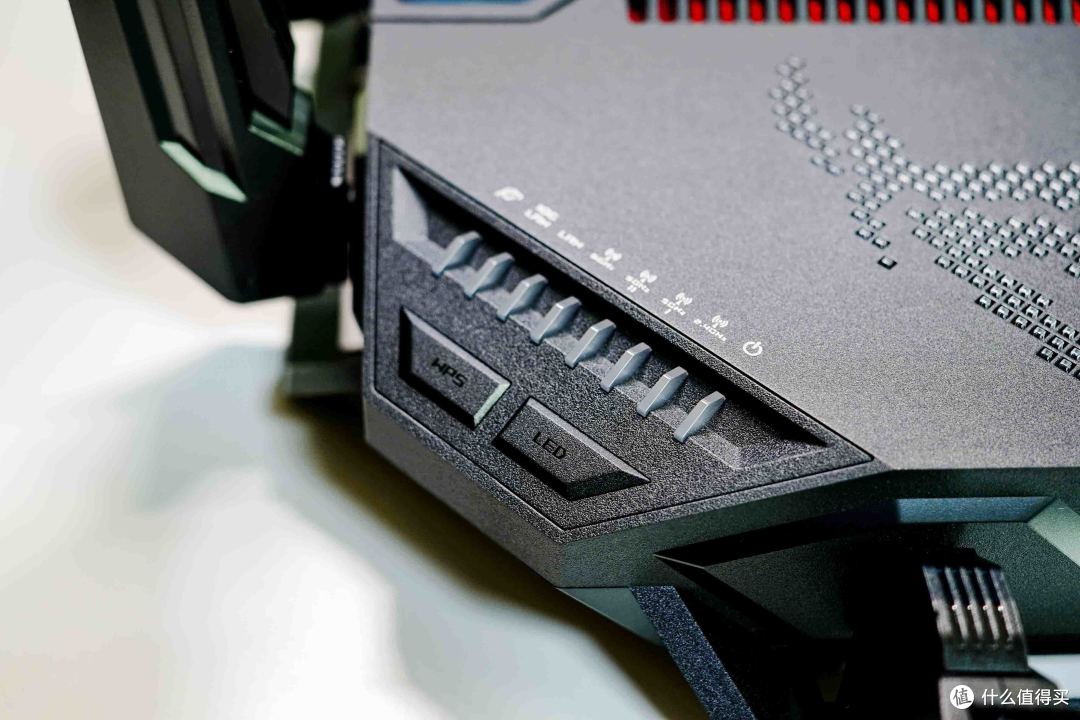

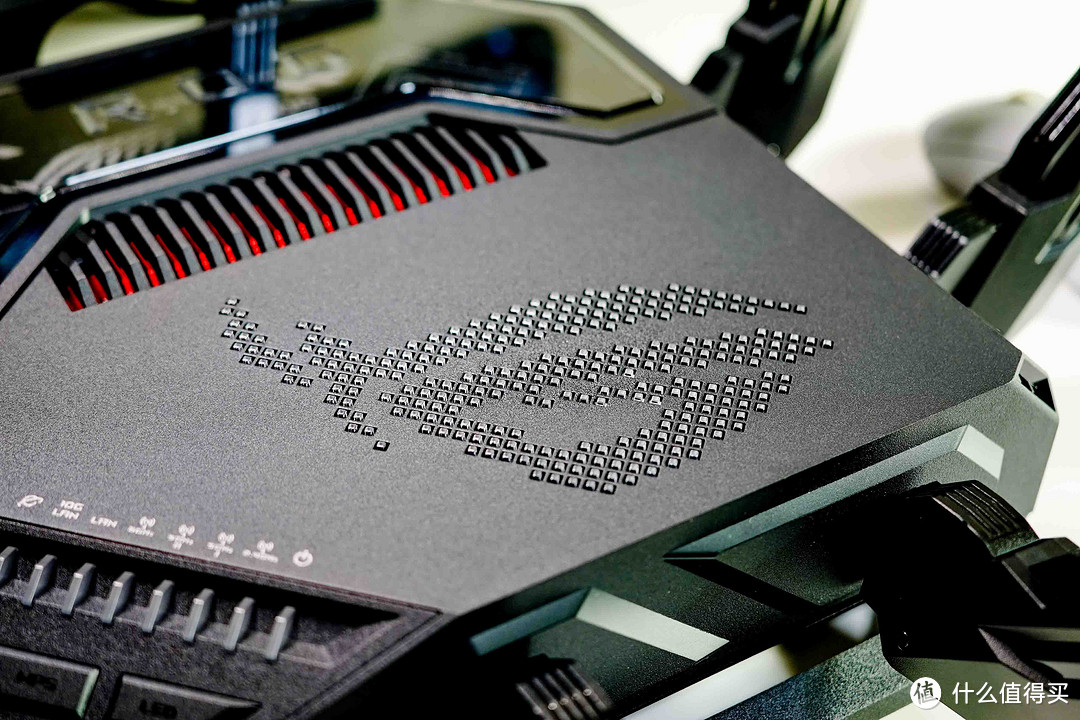

华硕BE96作为最新的八爪鱼，外观上保持了家族式设计，和之前的AX11000Pro一样有着ROG败家之眼浮雕logo灯，支持Aura同步，同时顶部还有和魔方幻类似的半透明顶盖设计，愿意花接近五千元买路由器的富哥们不就图这个酷炫外观吗？

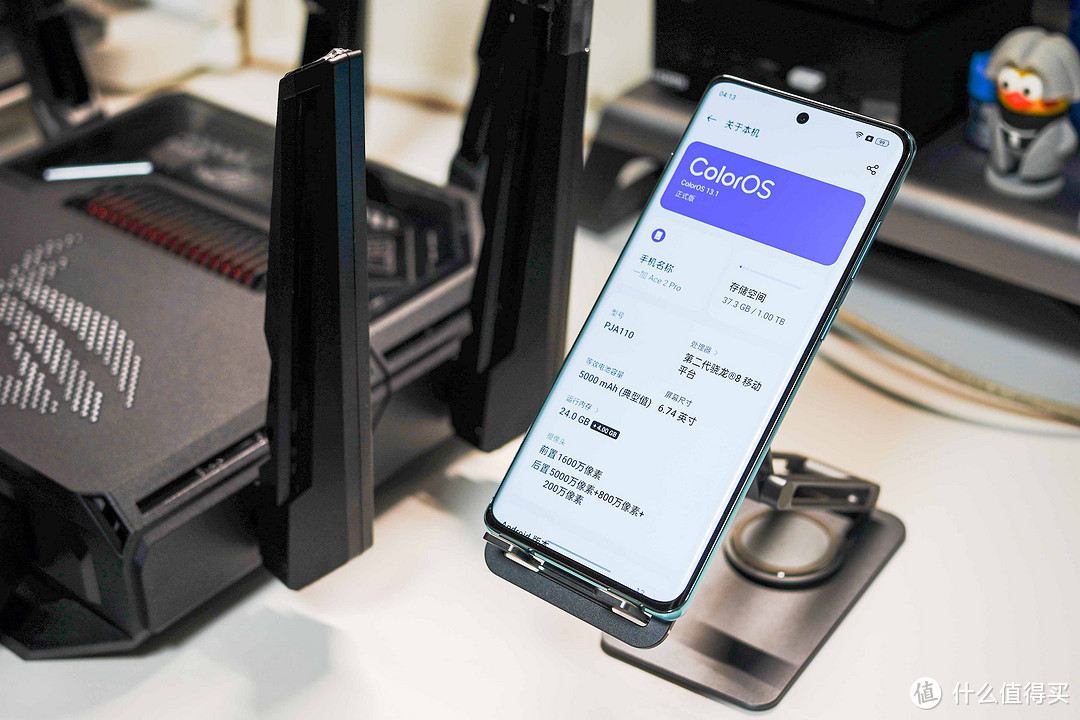

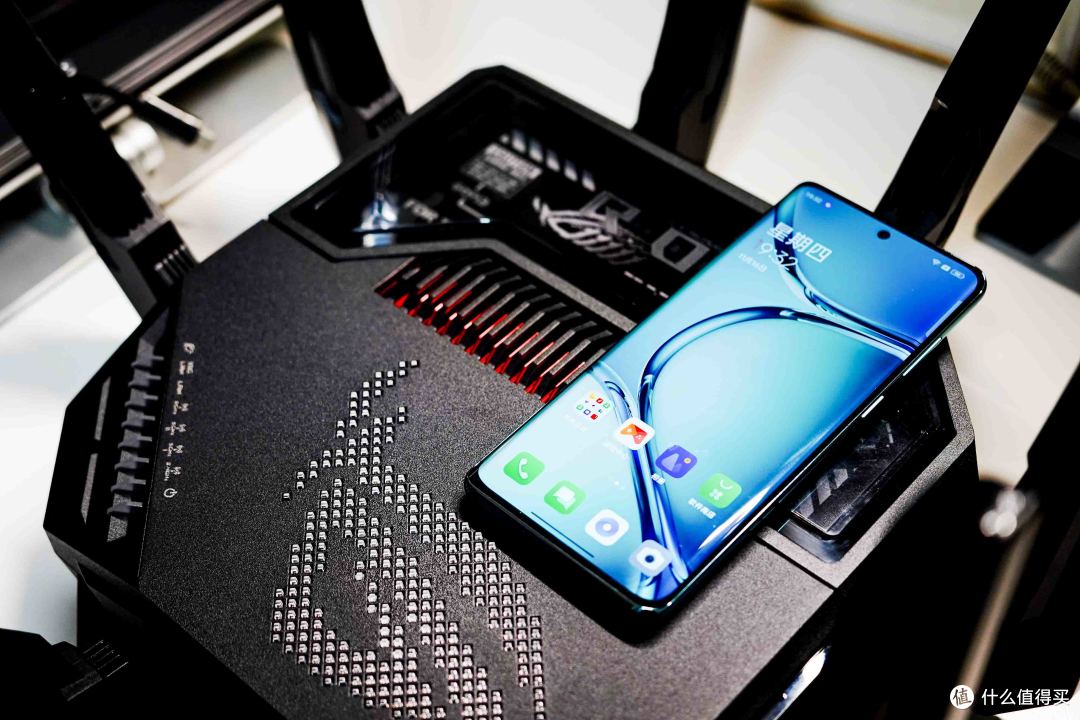

2️⃣ 手机丨一加Ace2Pro

作为搭载骁龙8Gen2的手机，并没有像三星s23、小米14一样阉割掉WiFi7，只不过并非满血WiFi7（只有2x2），频宽只支持到160MHz，带宽上限只有2.4Gbps，对应的传输速度为225MB/s，当然残血WiFi7也比大部分1.2Gbps带宽的WiFi6手机要高出两倍。

考虑到一加Ace2Pro只是一款三千元以内价位的手机，能支持WiFi7已经很不错了，屏幕为京东方Q9+ 材质 的6.74 英寸1.5K AMOLED 柔性曲面屏，主摄则是支持 OIS 光学防抖的5000万像素索尼IMX890，对游戏玩家和拍摄爱好者而言还是很不错的。

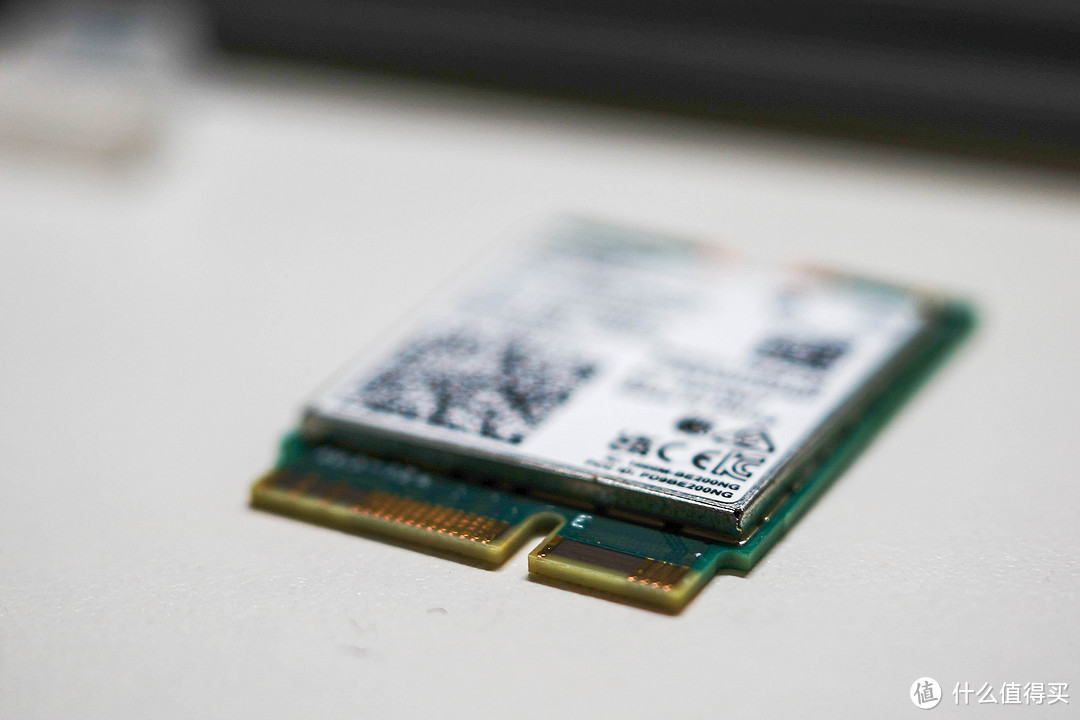

3️⃣ 无线网卡丨Fenvi Intel BE200NGW

简介：M.2的消费级WiFi7无线网卡模块有Intel、高通和博通三家在售，其中比较好买且价格不贵的是Intel BE200，目前刚铺货价格还是有点高，单模块要一百五左右，后期估计能降到和现在AX210一样的五六十元价位。

作为Intel第一代WiFi7无线网卡，BE200最大频宽支持2x2+320MHz，最大单频无线带宽为5800Mbps，对应725MB/s的传输速度，说实话对比现在4084Mbps的顶级WiFi6速度提升没有那么夸张，但还是那句话，要的是多设备并发传输稳定性。

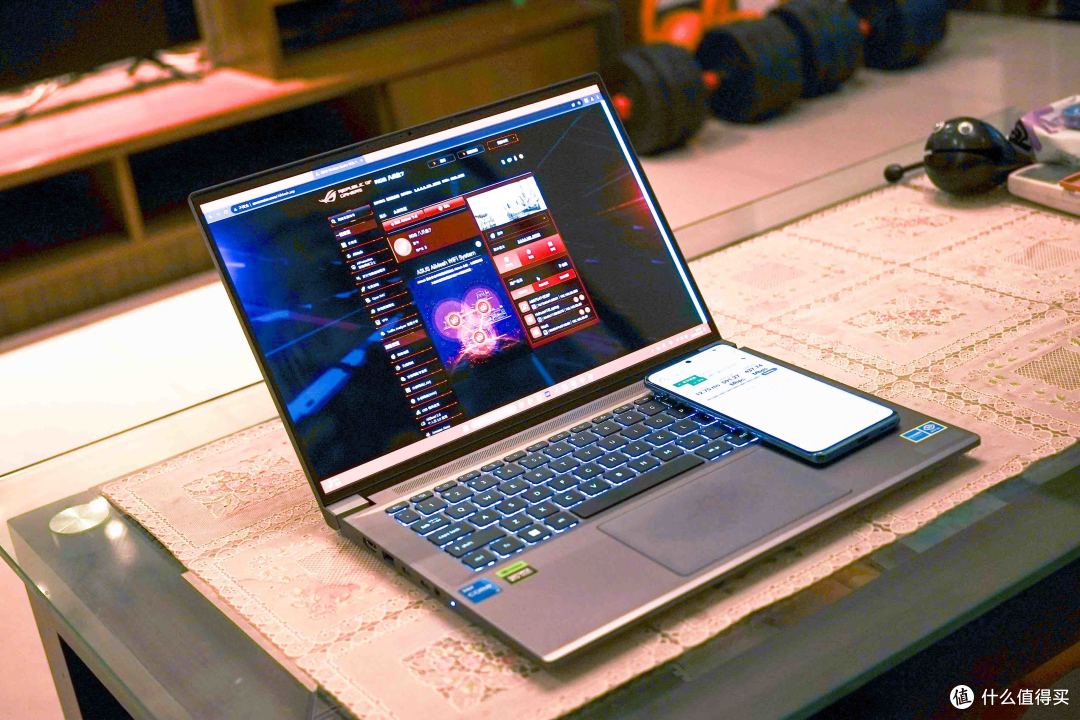

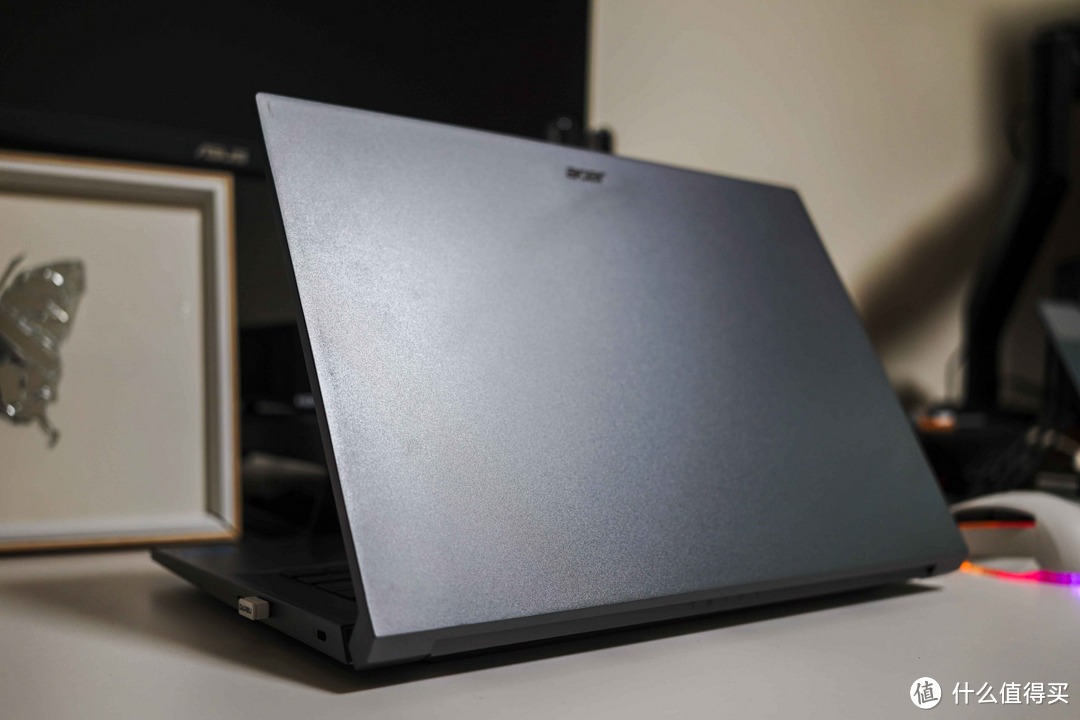

4️⃣ 笔记本电脑丨宏碁非凡X 2023

简介：本次拿来当案例的设备，CPU是i5-13500h，再次提醒，Intel BE200暂时只支持13代及以上的Intel平台，买模块自行替换之前切记要确认自己的CPU型号，别买了之后识别不到，退货也麻烦。

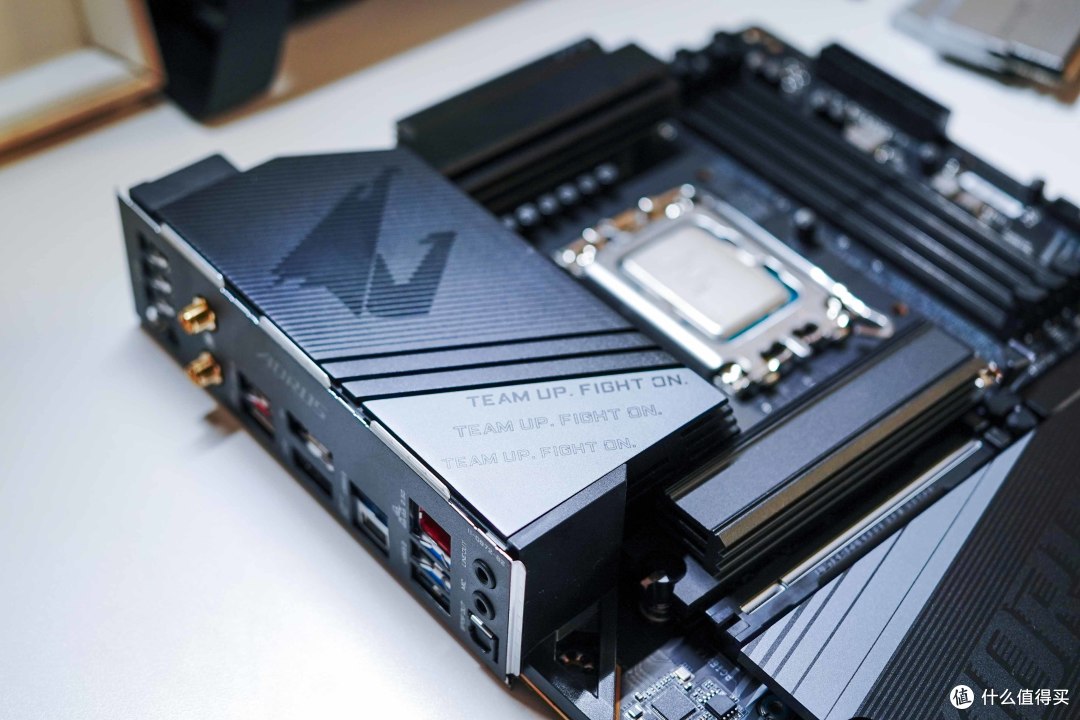

其实我手上还有一张板载WiFi7的技嘉Z790小雕X主板（联发科MT7927），但机箱太大实在是不方便扛到客厅做测试，后续有WiFi7子节点上架销售到时候再给大家做对比吧。

⏹ 安装部署

考虑到新手朋友不太清楚网络部署的操作，这里和大家简单说一下流程，手机没啥需要调试的地方就直接跳过了哈。

1️⃣ 路由器安装

华硕系路由器初始化相当简单，基本上有手就行，建议拿手机配置后再到PC端网页后台微调，华硕系路由器强就强在优秀的调教与优化，能用自动就不要手动配置，切记切记。

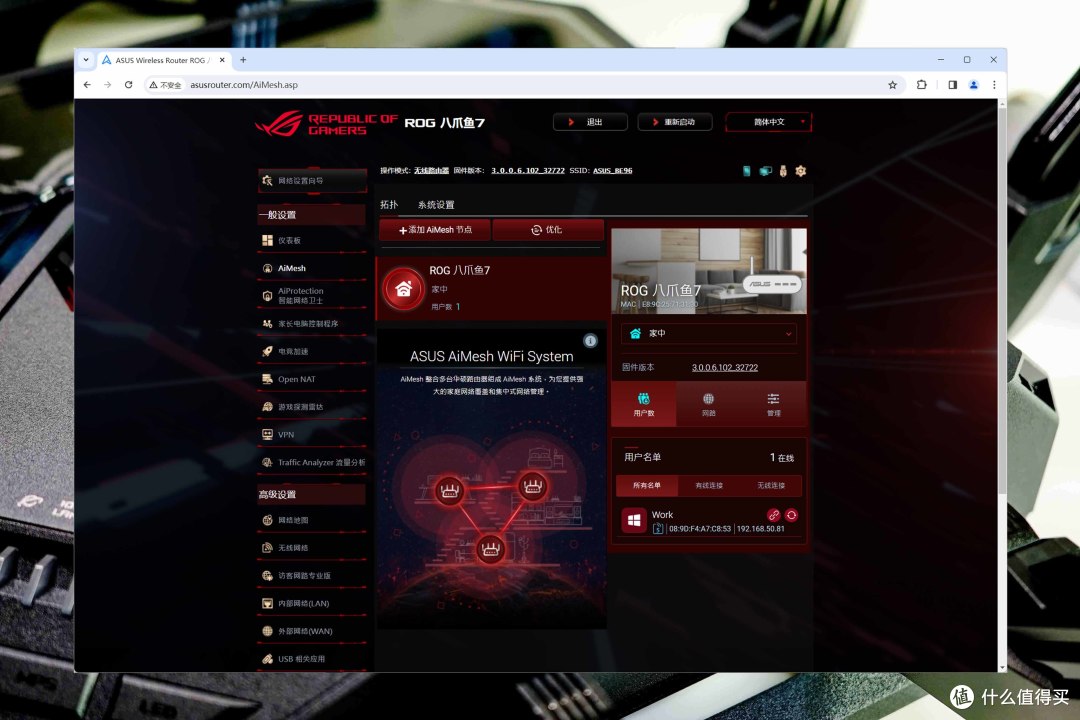

说一下华硕PC端后台的重点配置，外部网络和有线网络相关其实和之前WIFi6差不多，简单说一下必要配置项，具体可以参考之前写的华硕路由器新手配置教程：

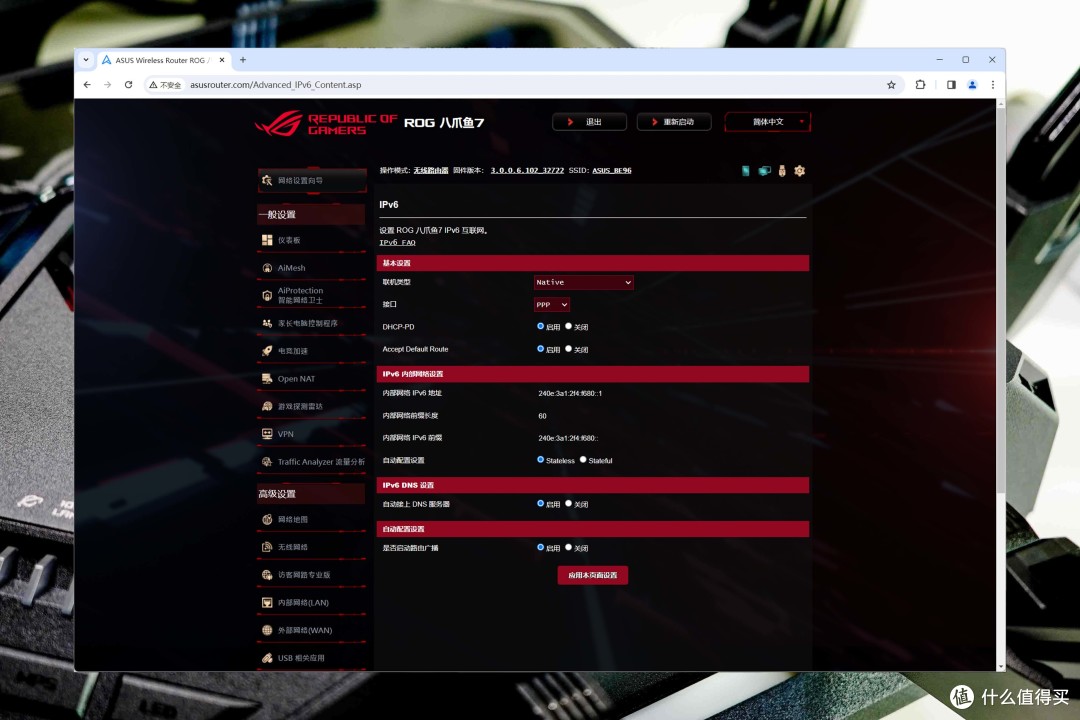

第一，开启IPv6，模式正常选Native，开启后手机和电脑登下联正常都能拿到IPv6协议的公网IP，可以解决没有IPv4协议公网的域名绑定等问题。

第二，开启并注册DDNS，域名用华硕免费的就行，支持直接注册免费的Let'sEncrypt证书，可以解决外部访问路由器以及下联设备如NAS等。

第三，开启OpenNAT功能，可以提升游戏接发包时的传输质量，并且支持为特定游戏配置端口转发。

无线网络相关设置有些变化，这里说一下我个人测试后有提升的配置项目。

特别说明：由于目前MLO暂时未开放，我也不太清楚后期会更新成什么样，等固件更新之后再和大家分享。

首先是SSID合并，华硕八爪鱼7作为三频路由器，拆分和合并共有三种模式：

● 第一是三频全部拆分，可以为各频段单独设定SSID，但是配置起来非常麻烦，毕竟有三个SSID可选，普通用户不建议。

● 第二是三频合一，如下图所示选择三频合一，个人建议不懂就选这个，我家只支持2.4G的智能家居正常都能连接。

● 第三是5G频段合一，选择后会有两个SSID，分别是2.4+5G-1和5G-2，如果有部分设备需要单独互传可以选这个模式。

后续MLO开放的话可能这里的配置会有变化，现在跟我这里选就行。

单独说一下频道，正常不需要手动指定，哪个频道被占满了或者干扰大得看路由器的实际所在地情况，华硕手机App可以一键检测并优化，相比手动测试更方便有效。

其次是专业设置中的两个选项，正常不用动：

● 第一是弱信号剔除，默认是检测到手机等下联设备的RSSI值低于-70dBm自动踢出，如果想要覆盖更大的面积且不太介意可用带宽，可以修改成-85dBm。

● 第二是澳大利亚模式，正常用默认的中国模式就行，如果有效信号强度不够覆盖全屋，再尝试开启。

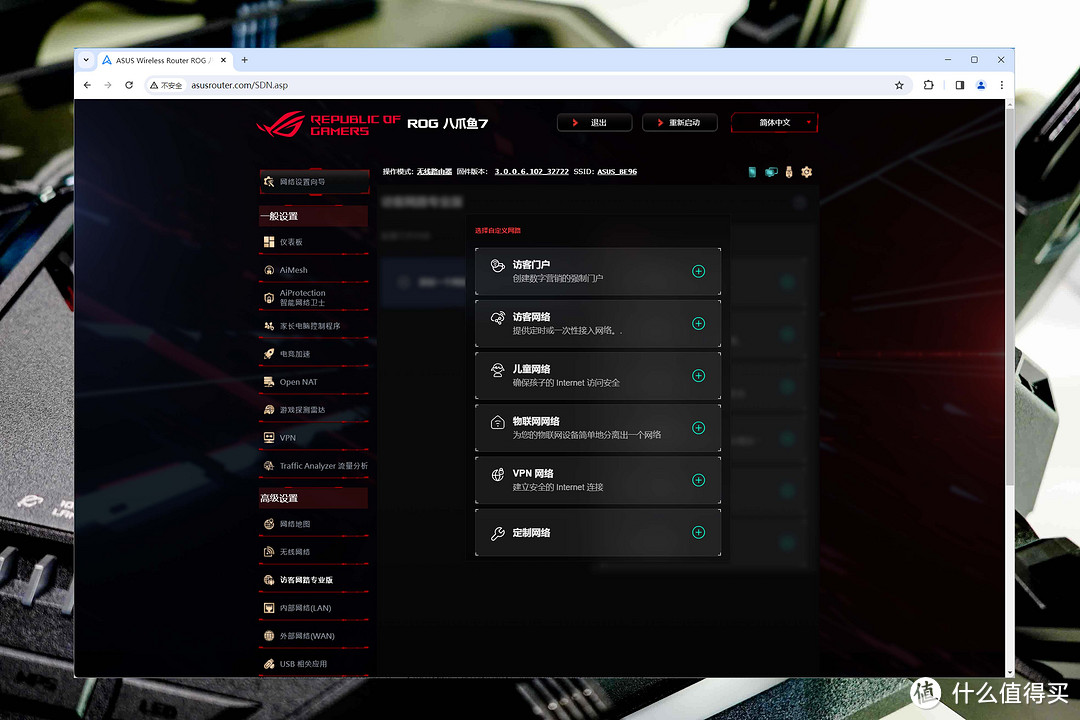

第三是访客网络专业版，这也是近期华硕更新的一大功能，可以根据下联设备类型快速创建独立的SSID以及QoS规则，操作过于简单就不赘述了，中小企业和大家庭刚需。

2️⃣ 无线网卡更换

再次提醒，13代及以上的IntelCPU才能使用BE200，另外Windows11目前暂时还没预制BE200的驱动，安装前先去Intel官网下载好驱动，分WiFi和蓝牙两个文件，需要分别安装。

相比路由器初始化，更换网卡稍微麻烦一点，台式机建议直接买M.2转PCI套装，插在主板的PCI槽上就行，正常PCIe3.0x4的接口就可以了。

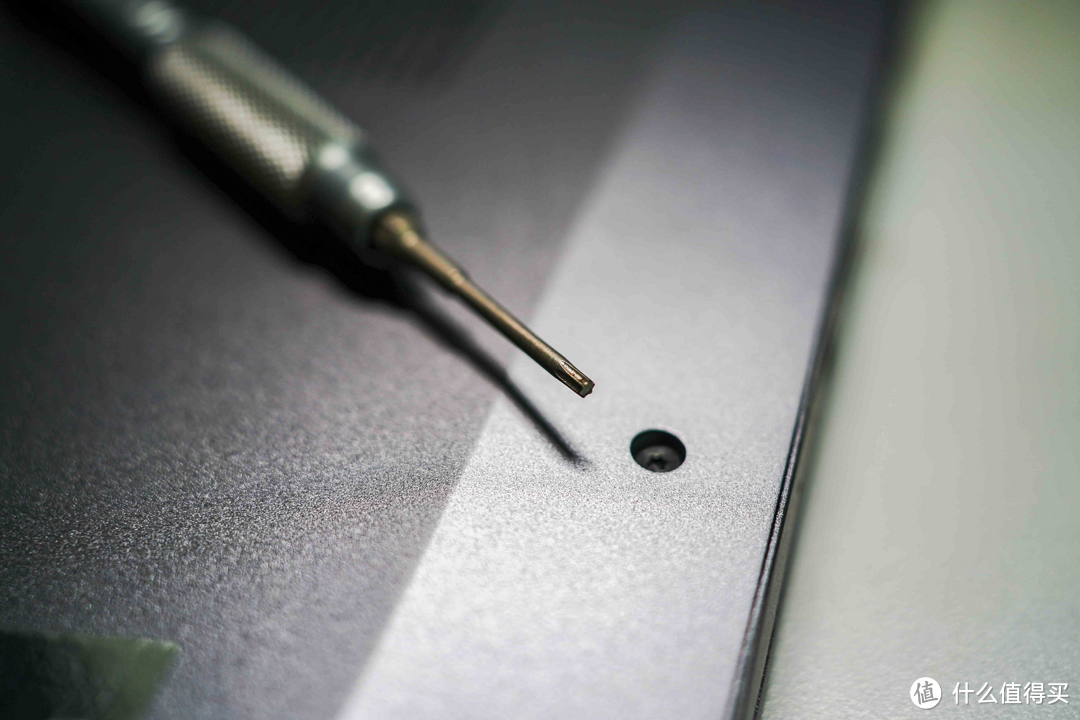

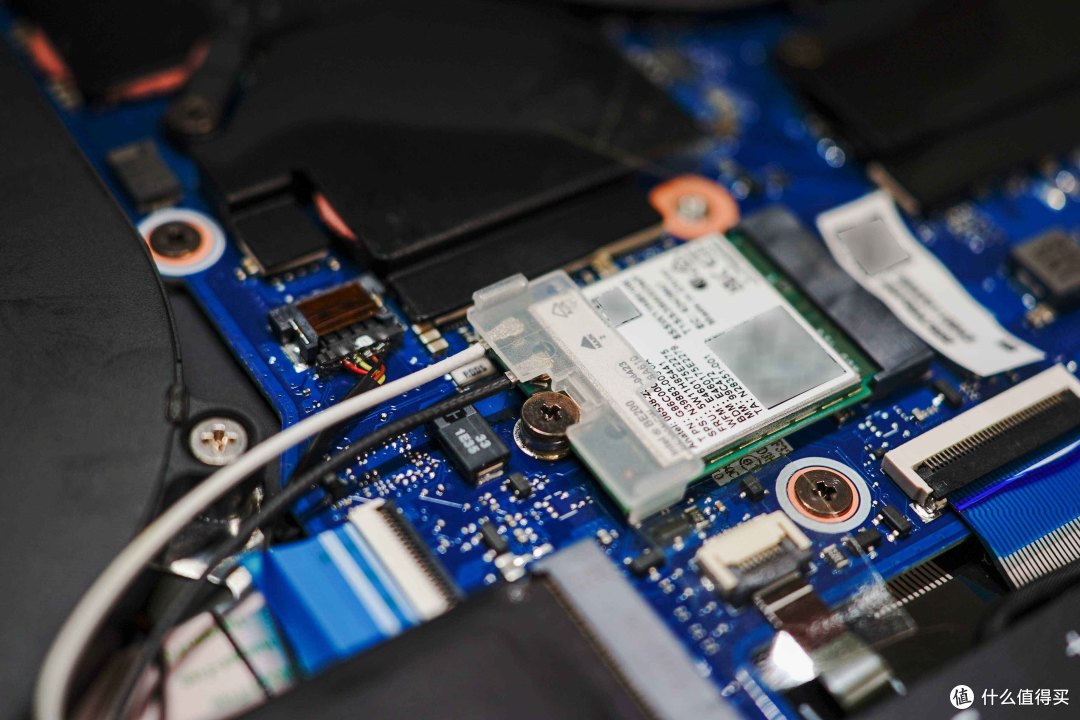

99%的笔记本电脑都自带无线网卡，几乎都是M.2接口的模块形态，更换操作不难，首先先拆掉D面也就是笔记本底部的所有可见螺丝，拿个卡片沿着缝隙划一圈就能拆下外壳。

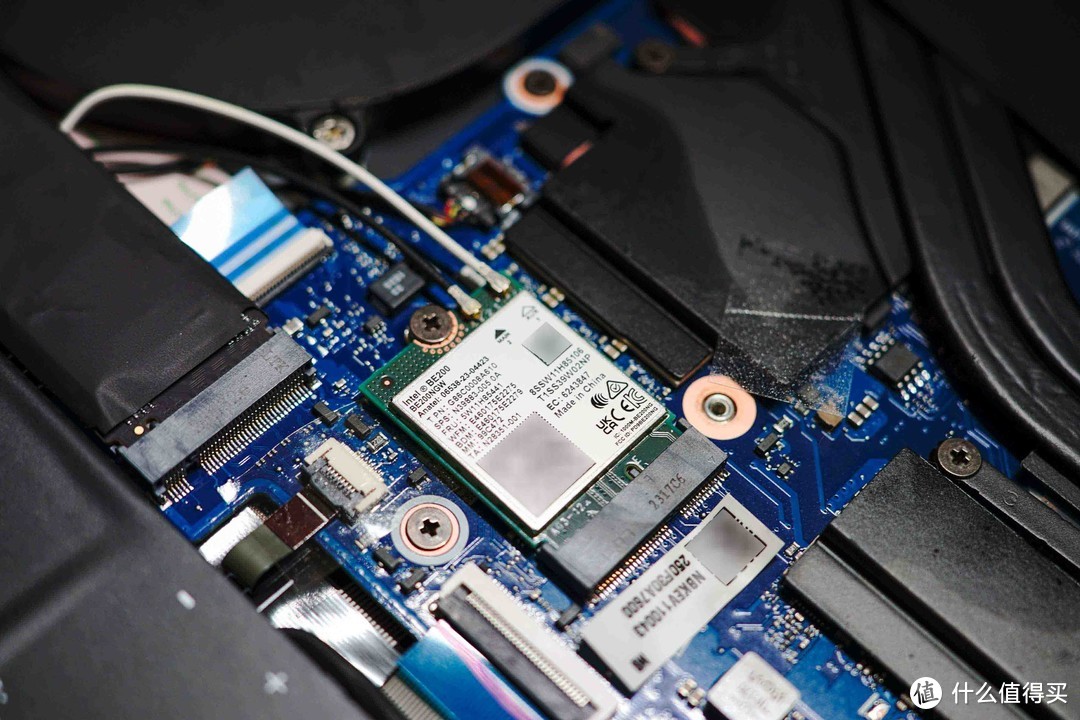

无线网卡一般都比较好找，不会有明显的遮挡物，两根天线总不能看漏了吧，卸掉螺丝拔下无线网卡，拆掉天线即可更换。

天线正常是卡在网卡对应底座那儿，拆卸的时候记得稍微小心点，别把天线给扯断了，安装完最好用绝缘胶带贴上，防止脱落。

更换完成后将D面装回，重进系统肯定没办法直接用无线功能，安装之前提前下好的WiFi+蓝牙驱动即可识别，至此全部操作完成。

⏹ 数据测试

和之前测试一样，分为无线信号覆盖和传输速度两块，由于下联都是2x2的无线网卡，所以数据确实不咋地，等后续有新无线网卡到时候再给大家做测试。

1️⃣ 无线信号覆盖

先放一下户型图，实际面积在120㎡左右，属于常规住宅，但黑色墙体均为实心承重墙，所以测试数据会比常规住宅要差一些。

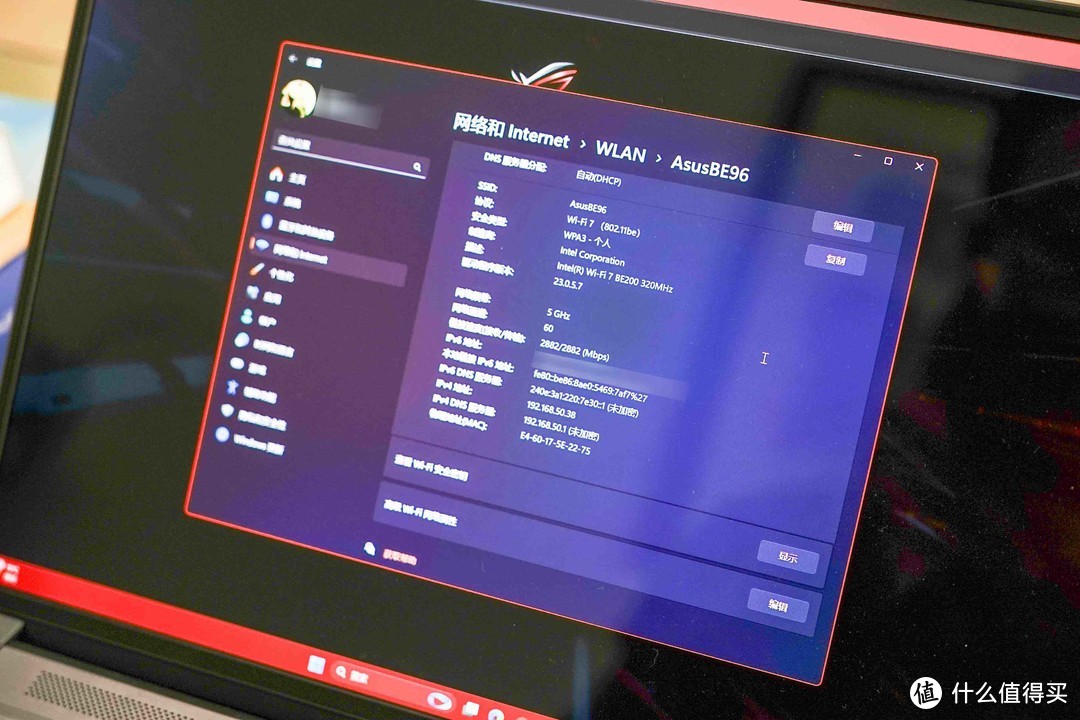

路由器放在客厅玄关那里，配置为澳大利亚模式+SmartConnect合并SSID，电脑离得很近的前提下协商数据如下图所示，协商带宽为2882Mbps，也是2x2网卡的最高带宽。

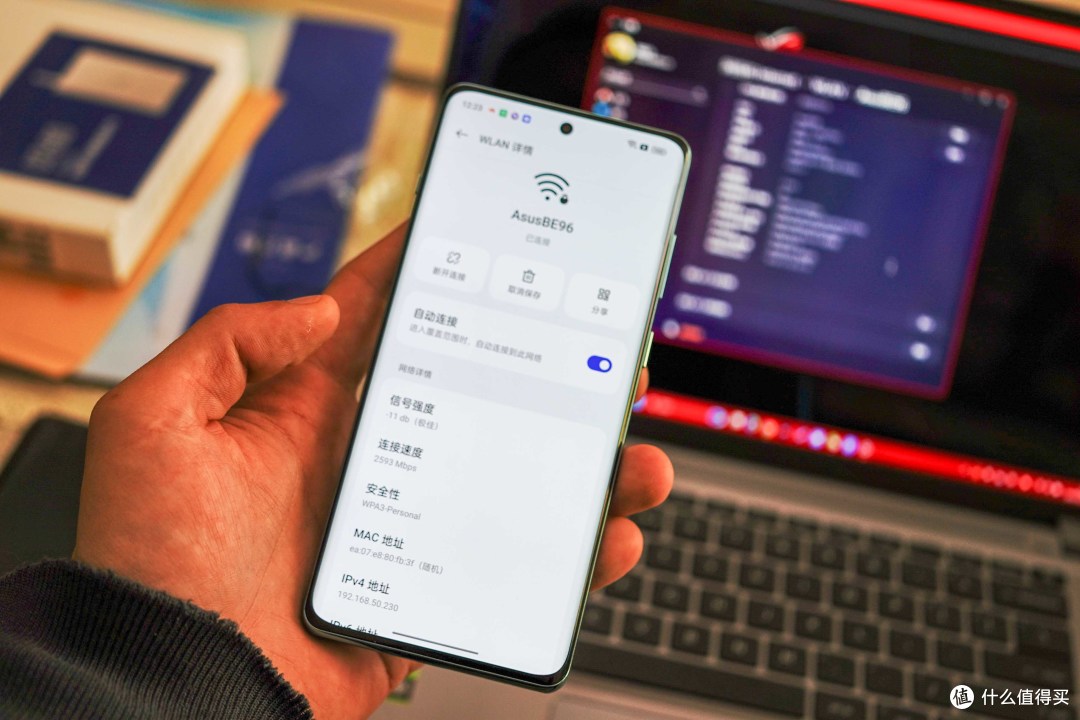

同样在客厅玄关，手机离得很近的前提下协商数据如下图所示：

● RSSI值为-11db，信号极好差不多也就这个值。

● 协议带宽为2593Mbps，接近2882Mbps的满带宽。

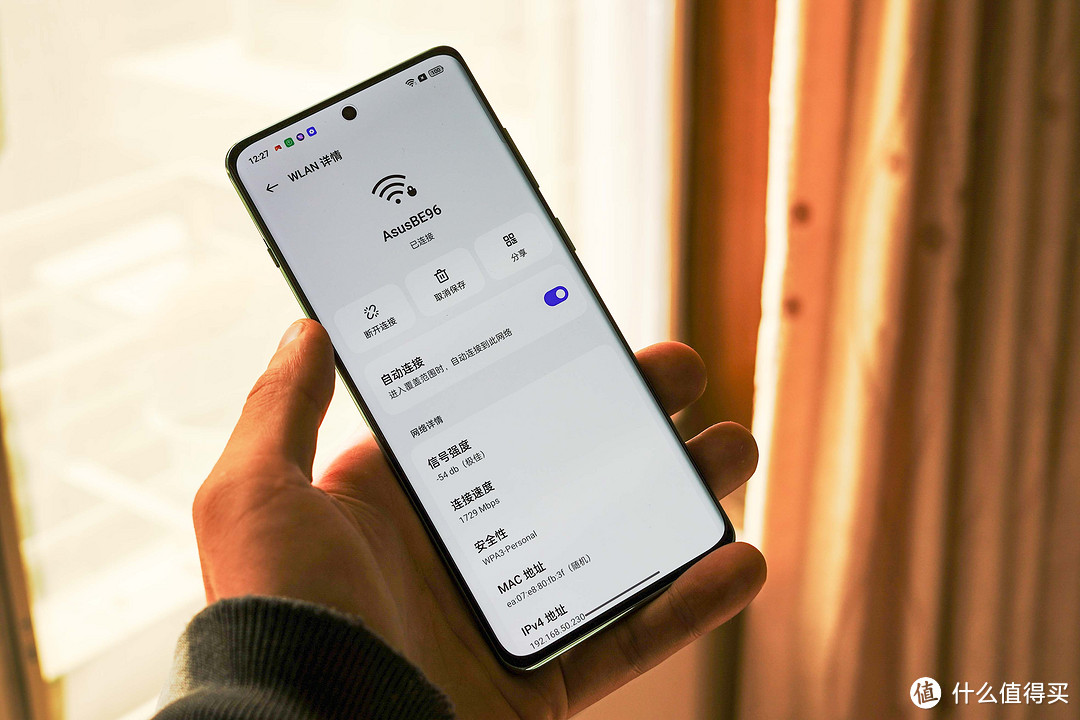

在卧室A，手机的协商数据如下图所示：

● RSSI值为-54db，属于正常范围。

● 协议带宽为1729Mbps，相比客厅略有下降。

在工作室，手机的协商数据如下图所示：

● RSSI值为-50db，相比离路由器更近的卧室A反而好一些。

● 协议带宽为1297Mbps，相比卧室A略有下降。

综合以上数据来看，华硕八爪鱼7的穿墙能力还是很不错的，只不过实测时候稳定性稍微差点，等MLO功能上线后再重测试试。

2️⃣ 无线↔无线传输测试

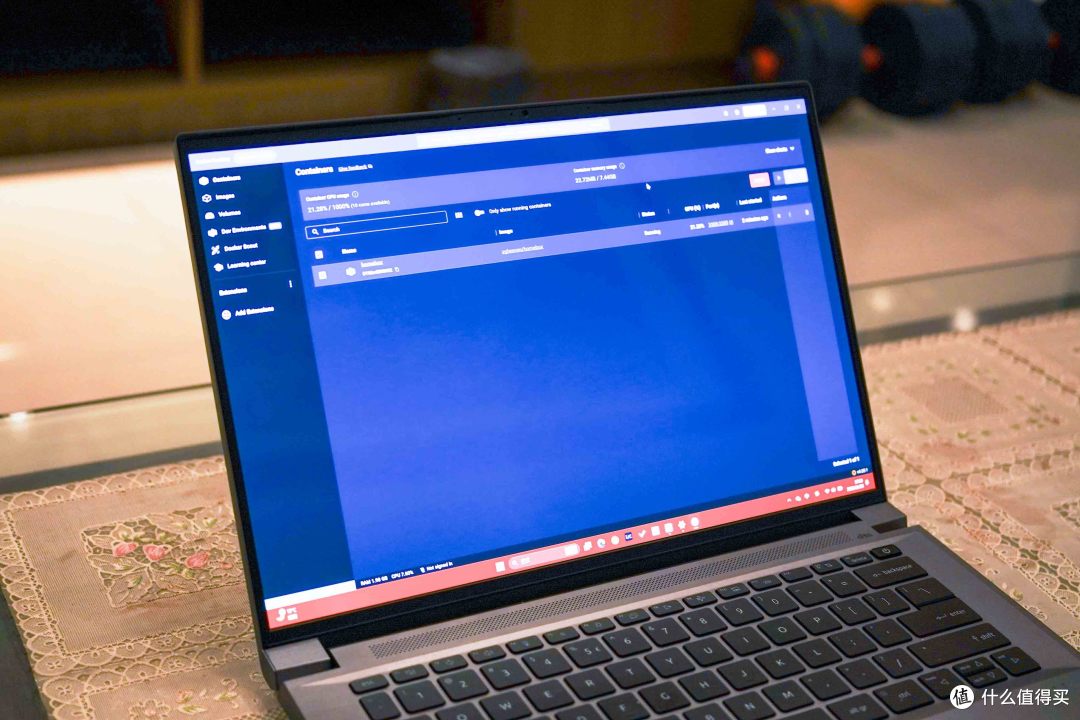

这里的测试工具使用Docker版本的Homebox，测试时间专门放在住宅区晚上网络高峰时间，作为基于iPerf的项目，测试还是比较有代表性的。

测试结果如下图所示，多次测试浮动比较小，差值在10%左右：

● 手机（无线连接）到电脑（无线连接）的上行带宽在400-600Mbps中间，下行带宽则同样在400-600Mbps中间。

这里的数据比较差是因为使用的是同一频段进行上传下载，后续MLO开放之后，理论上这组设备应该能做到2882Mbps的峰值带宽。

3️⃣ 无线↔有线传输测试

公平起见，测试工具依旧使用Homebox，只不过部署在NAS上，NAS的万兆口通过电口网线连接在华硕八爪鱼7的万兆LAN上。

测试结果如下图所示，多次测试浮动比较大，感觉还是MLO没开放的原因：

● 电脑（无线连接）到NAS的上行带宽在1.1-1.5Gbps中间，下行带宽则在1.3-1.8Gbps中间。

● 手机（无线连接）到NAS的上行带宽在1.0-1.5Gbps中间，下行带宽则在1.0-1.5Gbps中间。

对比无线↔无线传输，这里的数据就好看很多，不过和WiFi6e区别不大，还得等MLO。

3️⃣ 测试总结

简单给上面数据做个总结：

首先，在无MLO加持的前提下，华硕八爪鱼7的有效无线信号覆盖确实挺强，能做到单节点120平方米全WiFi7覆盖，后续MLO开放应该能大幅度提升最远距离的可用带宽。

其次，在无MLO加持的前提下，华硕八爪鱼7的传输速度其实和常规WiFi6差不多，主要问题点还是下联设备的无线网卡跟不上，和路由器本身关系不大。
