云南之行邂逅火影金刚T1,附拆机暴改KST DDR4内存SSD实录
前言
我的唯一一台笔记本是联想的K29。

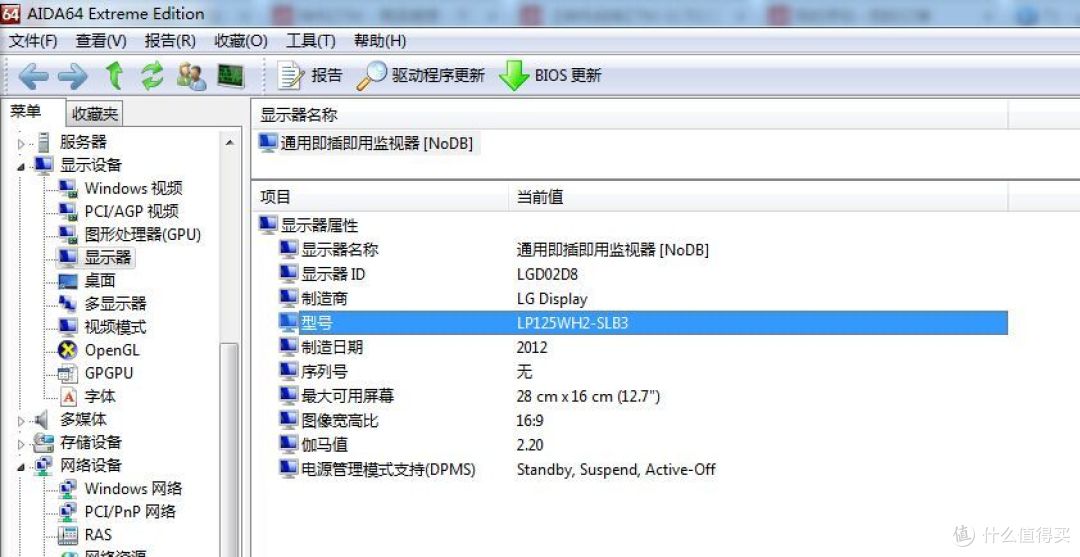

别看机器赖,到手之后,我还直接给动了大手术,CPU换成I7 3612QM,内存加到了16GB,上了M6M 128GB的MSATA SSD,网卡刷白名单换成了BCM94352 11AC无线网卡,屏幕换成了LG的LP125WH2-SLB3完美屏的IPS。
虽然从2012年用到现在一直很稳定,但是温度太高一直是我的一个心病,前几天突然显示屏不亮了,我估计是主板温度太高烧了接口。也是巧了,最近接到一个通知,要去云南昆明参加一个会议。于是我分析了一下有三个办法:
1、借一个本子,但是笔记本用时间长了就如同自己的手脚一样,别人的总是用不习惯。
2、做一个甩手的U盘党临时坑别人本子用,其实我也想了很久,终归不是我的范啊!
3、买一个差不多的其实也没有多贵,最好京东购买,先渡过去再说,如果感觉不满意我就京东退货,也没啥损失。K29现在去换主板也来不及,淘宝来回也得一周多。

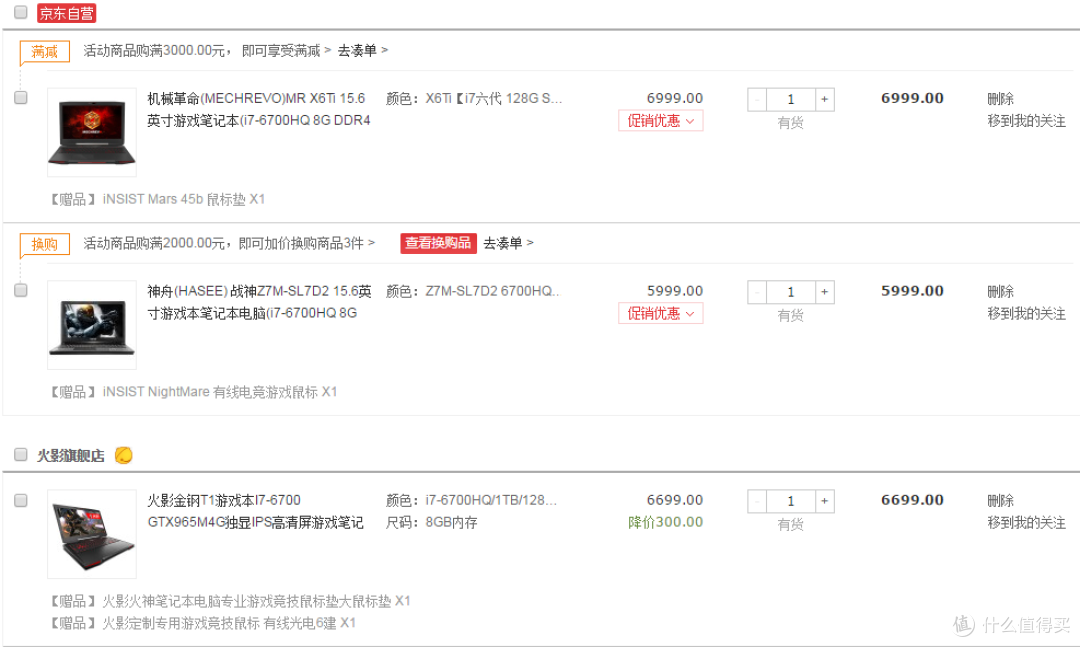

前思后想之后决定先买一台差不多的笔记本,然后K29也联系到一家付费维修说换主板350元来回邮费自理,好吧,直接顺丰发过去了。买的话初步选定的是神舟战神Z7M-SL7D2(I7 6700HQ/8GB DDR3L/128GB SSD/1TB HDD/GTX965 2GB/15.6 1080P)5999还送鼠标,价格好合适啊,而且还是京东自营,7天不满意直接退货啊。但是我终归有点小情节很在意IPS屏幕,毕竟用了LP125WH2-SLB3四年了,TN委实看不惯啊,在同等配置里找来找去价位合适的也就三款。

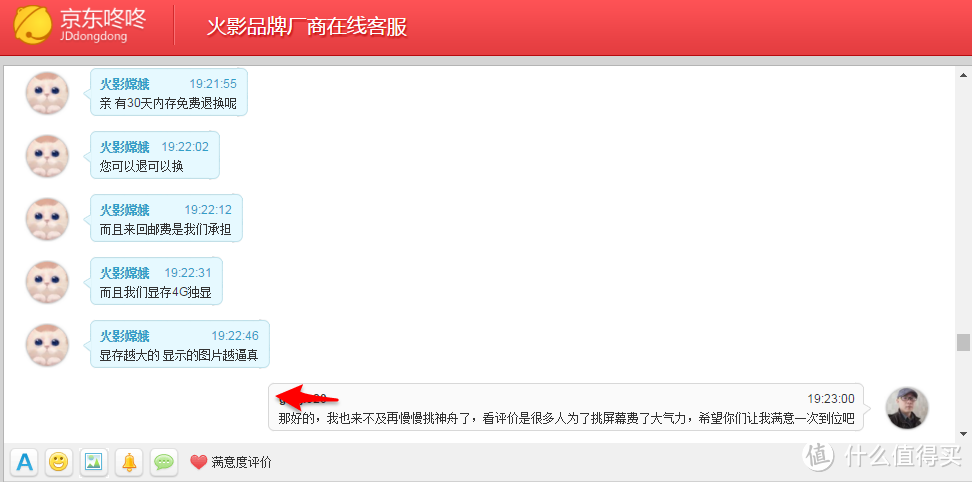

以上这三款的CPU/内存/屏幕大小/SSD/HDD/显卡芯片几乎是一样的,神舟Z7M-SL7D2最便宜了,但是是DD3L的内存,不是DDR4,另外是TN屏,GTX965M显卡是2GB的。机械革命(MECHREVO)MR X6Ti和火影金刚T1极速版1是配置和模具非常类似的东西,屏幕都是IPS的,内存都是DDR4的,另外GTX965M是4GB的。火影金刚T1便宜200块左右,送的东西也多一个鼠标。于是我急急忙忙的各家咚咚联系,结果我被客服妹子一句话撂倒了:
拆解也可以30天试用无理由退货,来回运费都是对方的,好吧,本来考虑去云南来回四天,7天无理由退货是不是来的及,这下30天无理由退货足够了,随便看了一下评价还不错,然后我留个小心眼去机械革命家看了一下同款模具的MR X6Ti的评价,良好OK,直接来吧,搞一台再说,顶多用完30天退货。我打心眼里就是这么想的,留好对白记录,省得退货扯皮,直接下单火影金刚T1。
第一章、初开箱

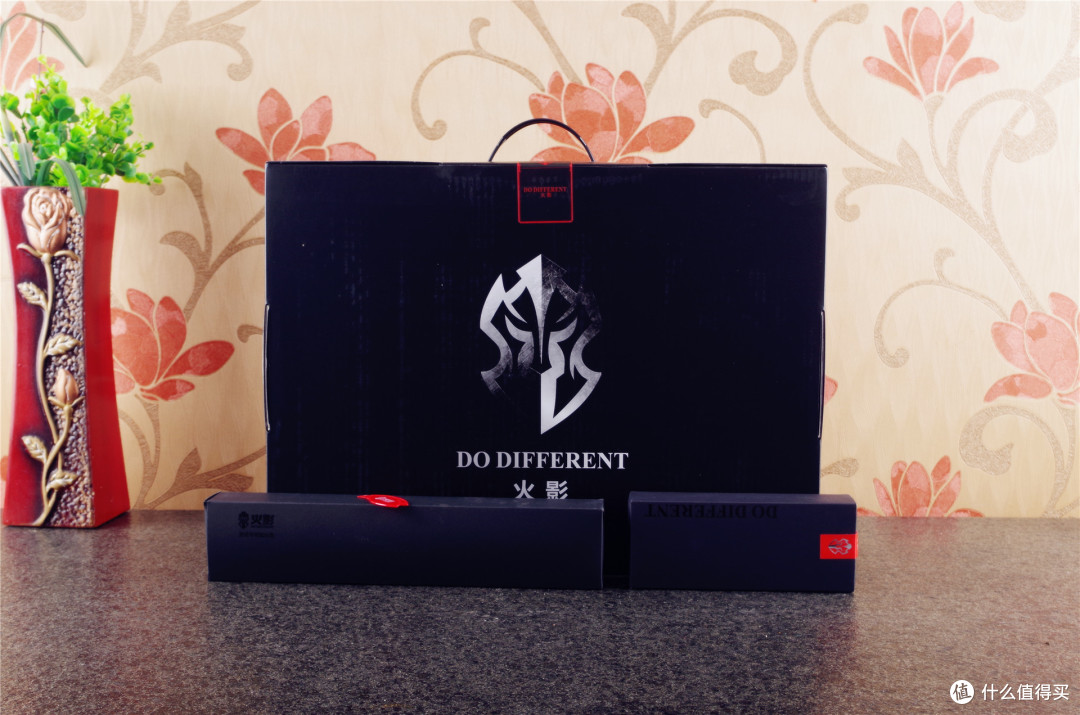

收到后的包装是这样子的
拆开后三个盒子分别是主机,鼠标和鼠标垫,鼠标和垫子这些直接扔一边去了,反正我也不用这些个玩意。

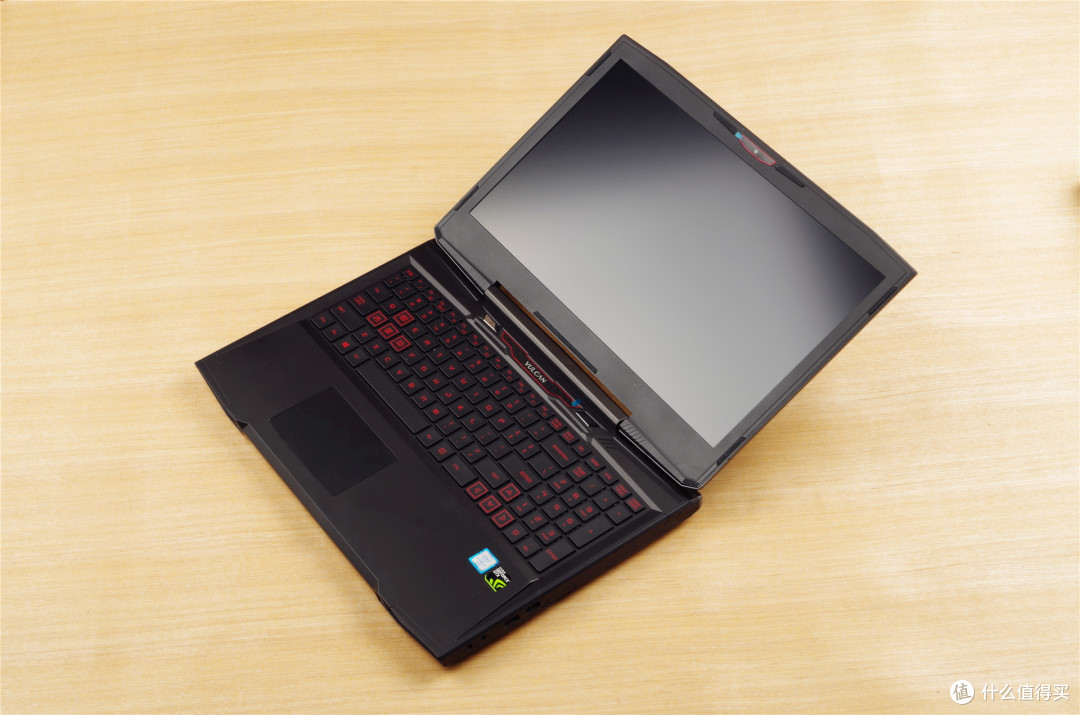

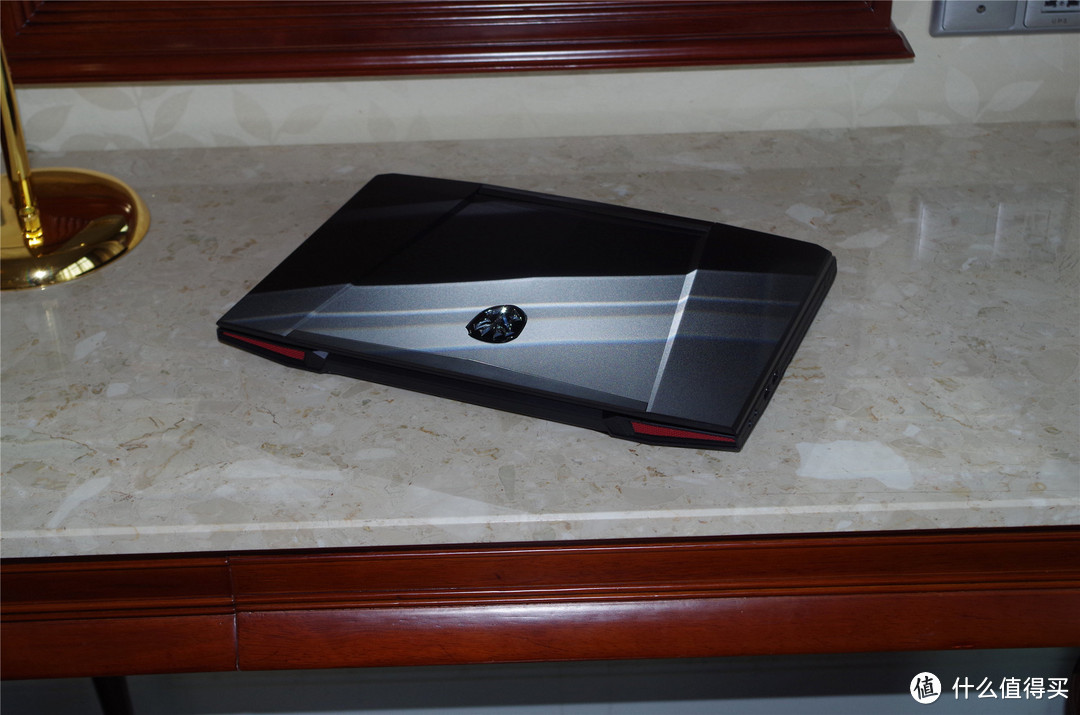

直接看主机外壳有没有瑕疵,说实话,刚一看这个LOGO觉得有点丑。
右侧耳机和麦克风接口,2个USB2.0,和一个SD卡槽。左边是光板,什么都没有,这对于我这种用习惯了联想侧面都有接口的本子的用户来说感觉怪怪的。
正前方两边的红色区域貌似是扬声器音箱。

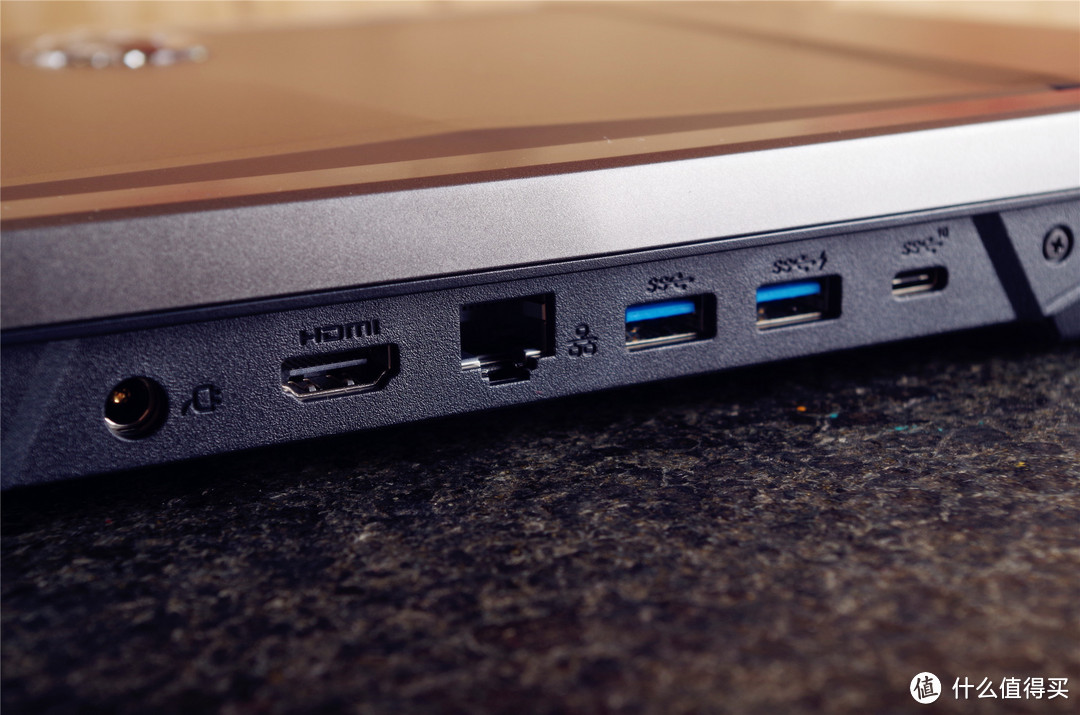

主接口IO区在背后,分别是电源接口、HDMI、RJ45网卡、USB3.0X2、USB3.1 TYPE-C接口。

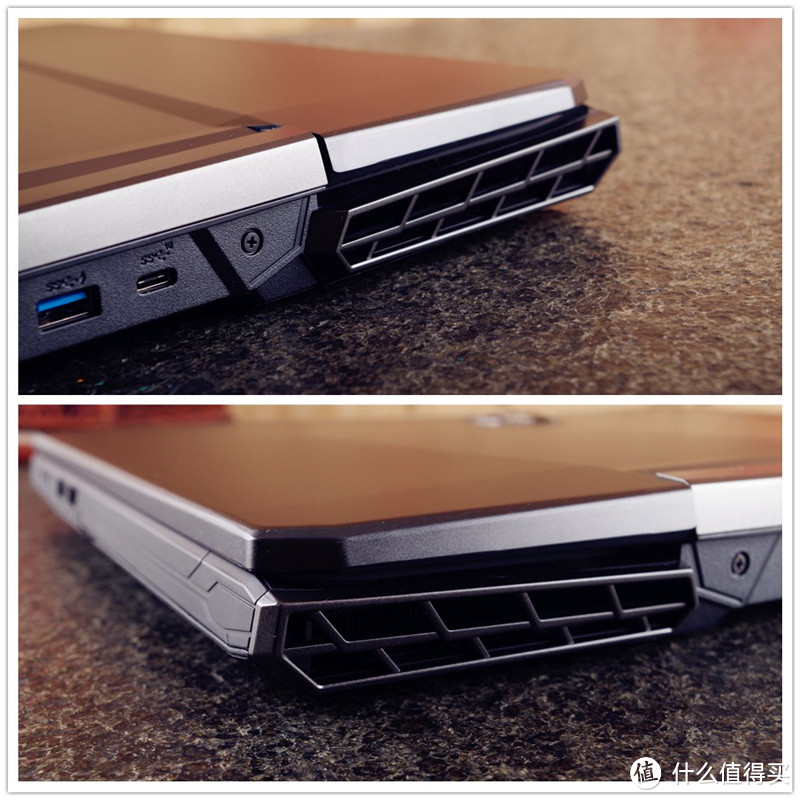

背后两侧是涡轮风扇排风口。

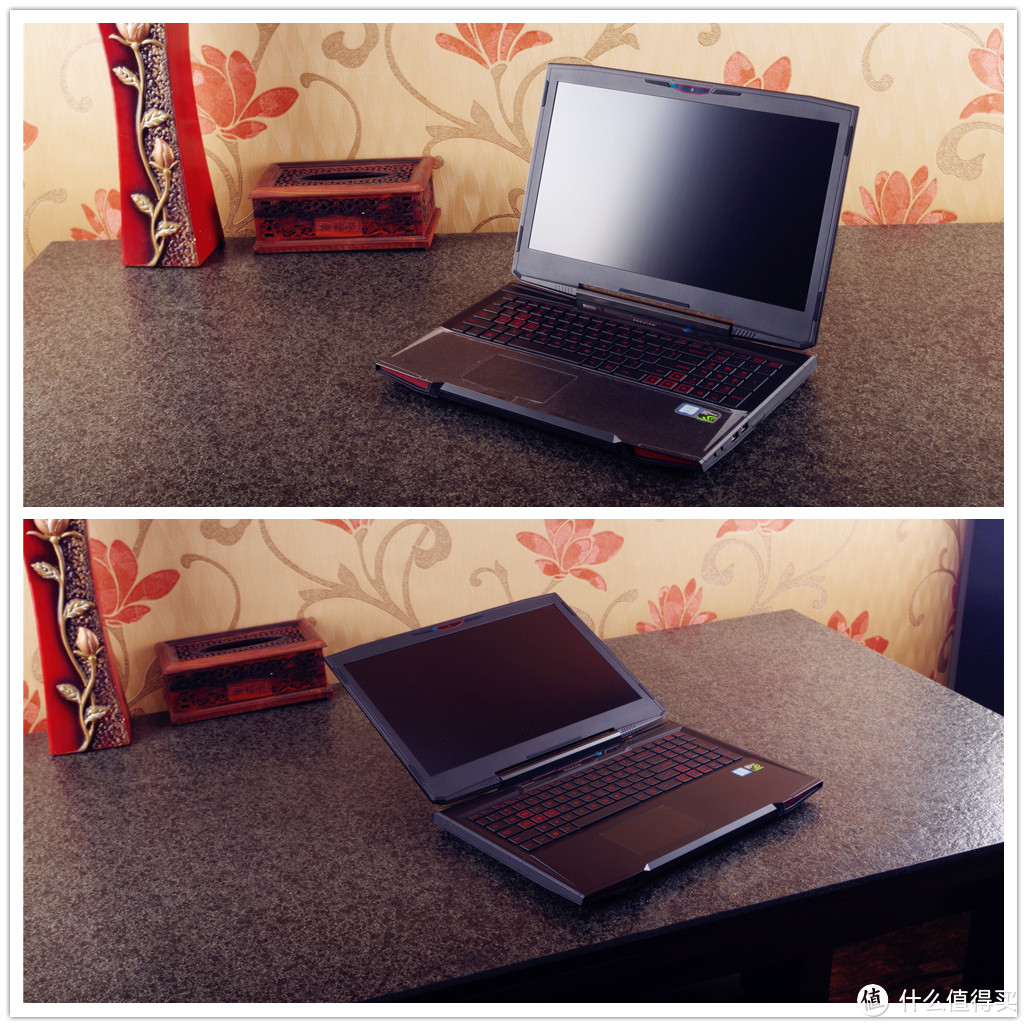

主机打开仰合角度
开机键盘在常规的键盘左上侧,顶部内置摄像头,WIN键和FN键同时存在,游戏的方向操控区域键帽用红框标出。
点了一下,是红色背光键盘,FN+F6降低背光强度,FN+F7升高背光强度。

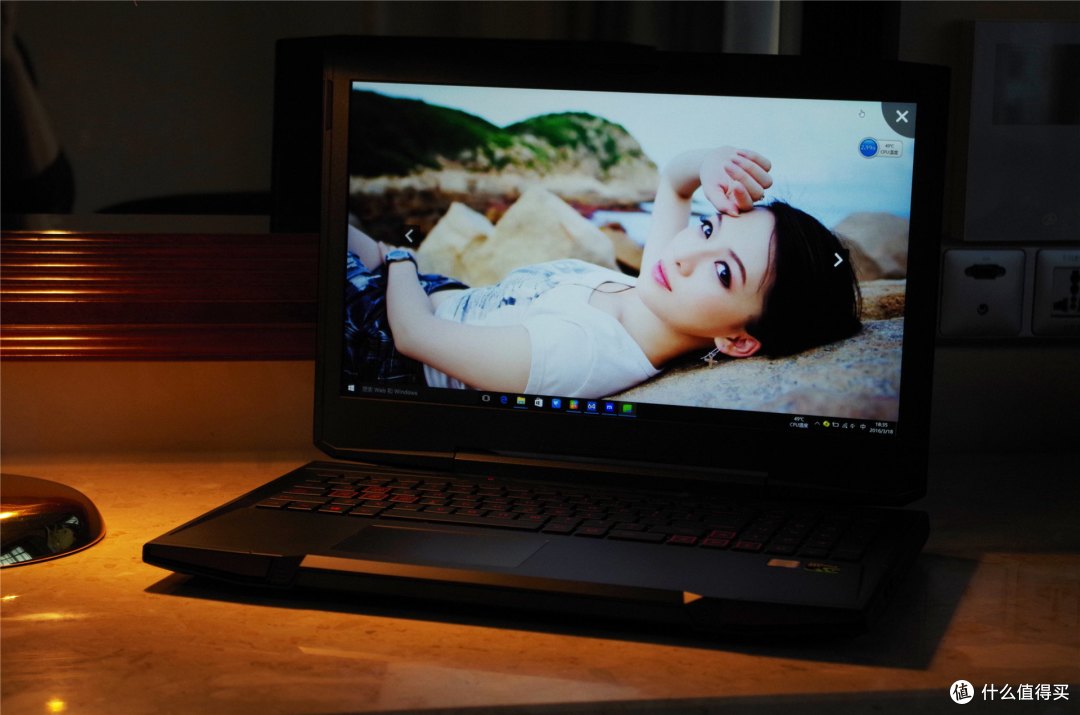

随手暗背景下,屏摄了一下,效果还可以。
近距离拍一张发现细节都在。

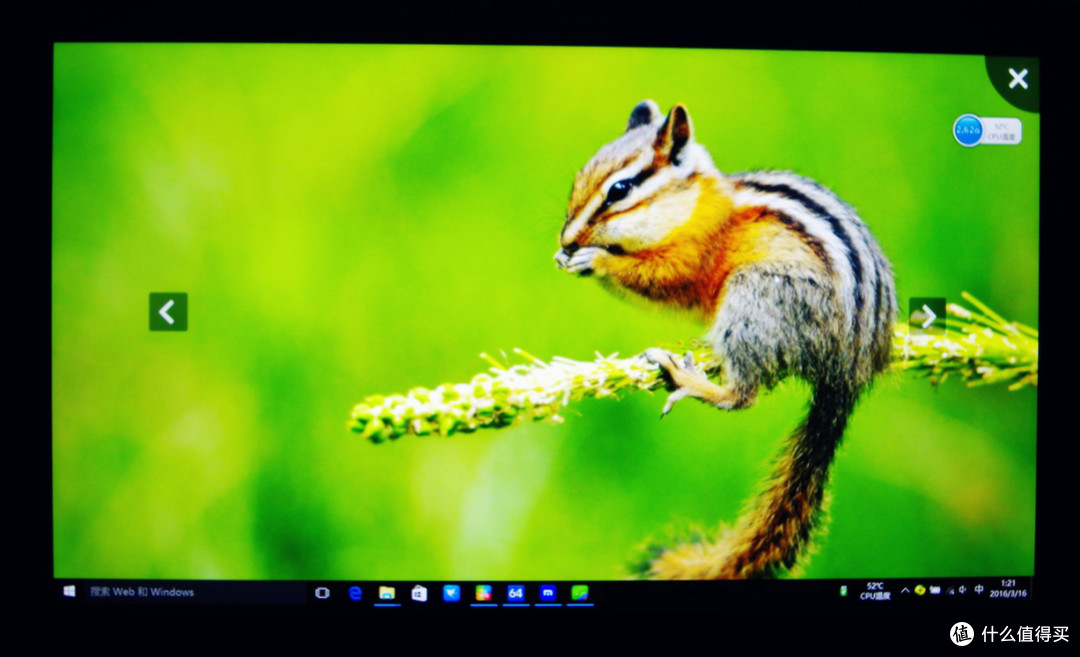

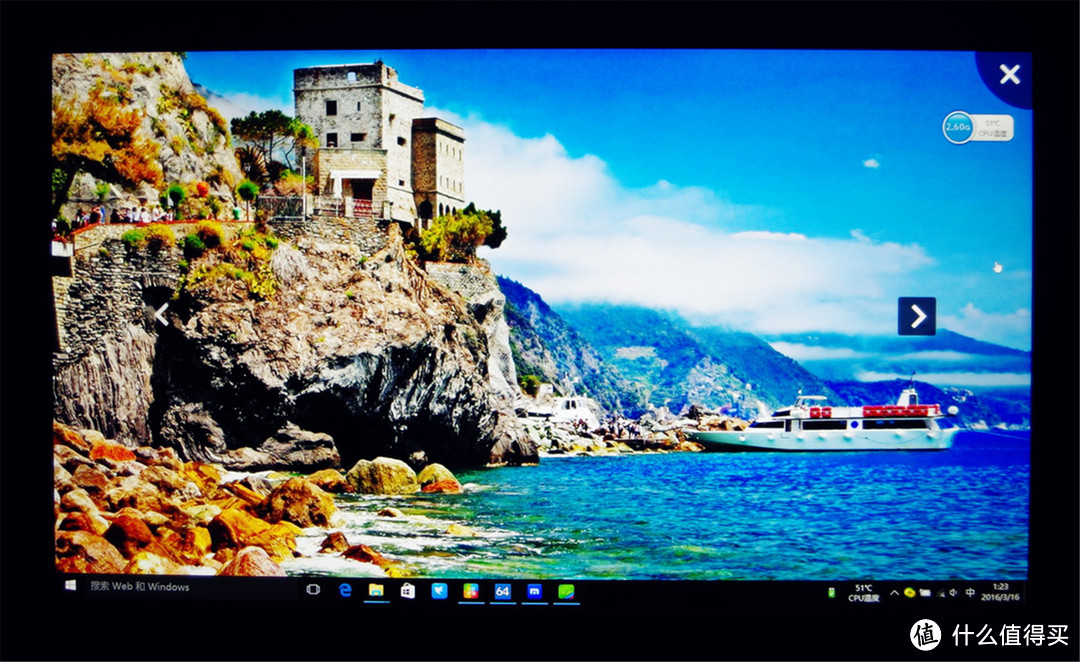

随手换了几个图片,表现力都不错,直接打包,上飞机带到昆明再说,没时间慢慢测了,新玩意要习惯往往需要很长的时间。
第二章、云南之行
昆明第一天直接长水机场来到翠湖宾馆,暂时没啥事做,就上网挖挖昆明的风景美食风土人情一直挖到晚上。

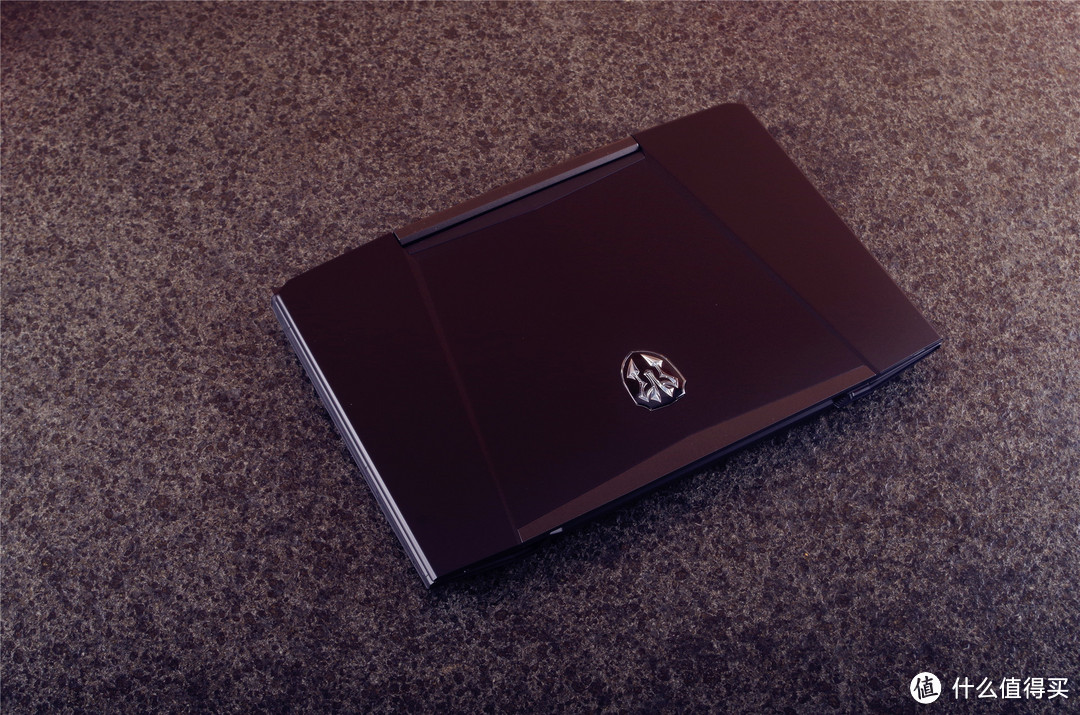

晚上吃过晚饭开始研究这本子,这个LOGO开始让我感觉有点意思了。
FN+F11降低屏幕亮度,下图为20%亮度
FN+F12升高屏幕亮度,下图为50%亮度,感觉正好。

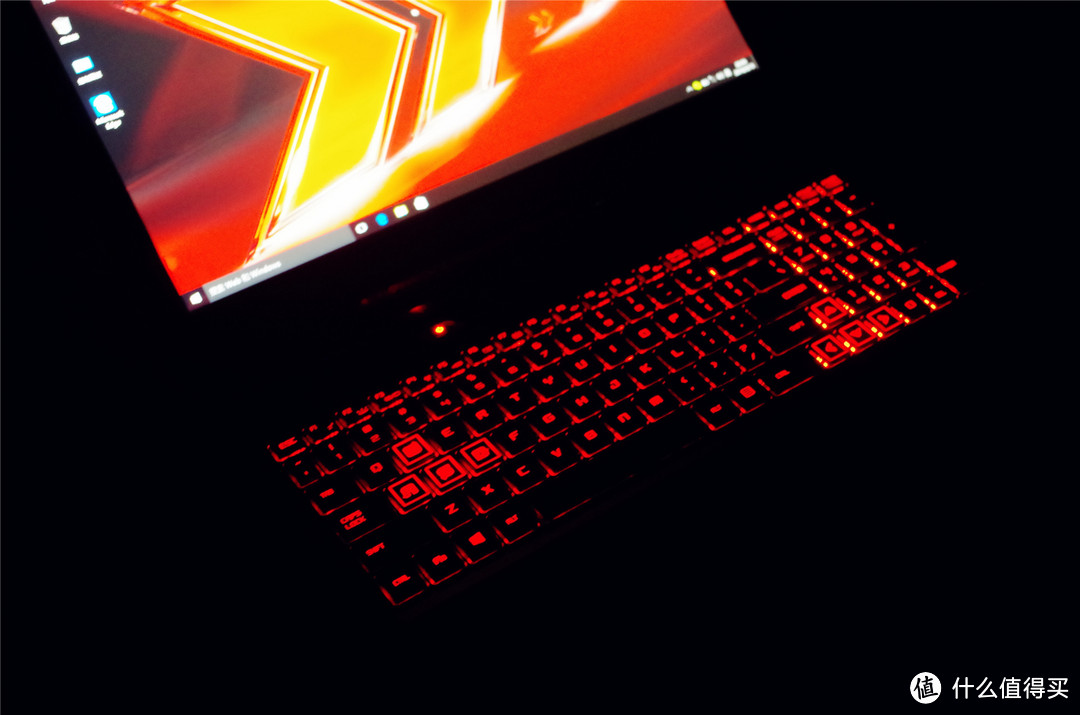

全键位带小数字键盘,确实体验接近台式机,明显比我以前的K29要顺手很多,夜晚的背光体验也确实不用依赖灯光。向达人学习屏摄了两张。然后苦逼的码字PPT去了,一夜无话亦无妹纸往门缝塞名片。
第二天上午,内场老师的课必须要听,很精彩,但是这欠肛的主办方,所谓的PPT投影演示分组讨论呢?这不是坑我么。枉费我还花了一晚上做PPT。
下午果断杀入昆明动物园去看樱花,人山人海,拍点无人的照片很有压力,因为树上都爬着人在摆着POSE,下面一群手持自拍杠的吃瓜群众在自娱自乐。
第三天一早杀到石林
石林的电瓶车站台
石林的樱花灿烂时
下午杀到九乡
独特的喀斯特地貌
不认识的鱼种
老爷爷路边出售的矿石,问了下价格很贵100块钱一块,老爷爷拉着我说是金矿。。。。。。我说实在飞机不允许带这个玩意,老爷爷才放过我。
晚上换了一家酒店,为了距离长水机场近一些,选了一家风情特色酒店朴舍。

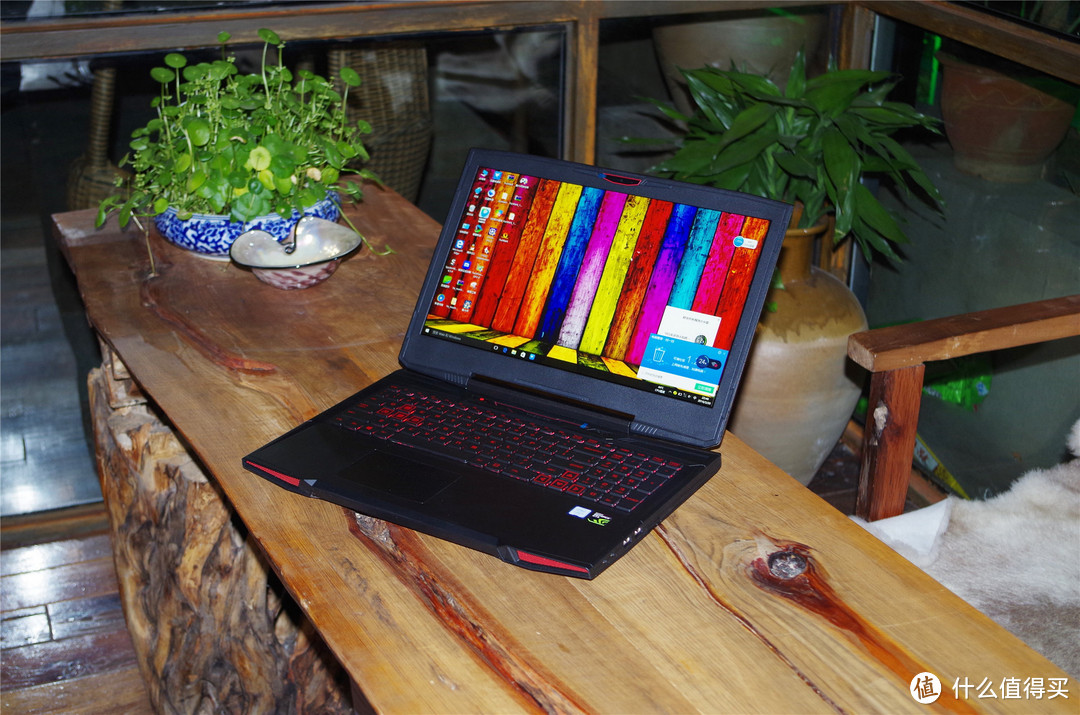

这家酒店的大堂很类似复古酒吧风格,小而精致。
小伙伴们都在玩杀人游戏,谁先被杀了就去里面喝茶上网,当然电脑是我免费提供的。
有位MM提出了对这本子的评价就是太大,太笨重,但是屏幕很好。
小强看到这个LOGO就会惊呼外星人,此刻身为杀手的我也只有笑而不语。
三、笔记本拆解和内部构架介绍
昆明之行终于结束,留下两张机票和景点门票
我的K29也维修回来了,K29这个笔记本,其实我DIY升级了一下之后各方面效能还是可以的,就是玩游戏不行,毕竟是HD3000的核显,13寸的屏幕小但是携带方便,T1 15.6寸确实太大了,不过这块屏幕委实让我有点不舍啊。
原装鼠标和鼠标垫,我拆了下就放一边了,这回也来露一小脸。
我想着反正店家说拆解也可以退货的,也留下截图记录,所以我想看看内部结构稍微评估一下质量再决定退货不退货。
最大仰合角度是150度左右,
屏幕的厚度这个角度看上去可能很好,但是实际厚度在0.7CM

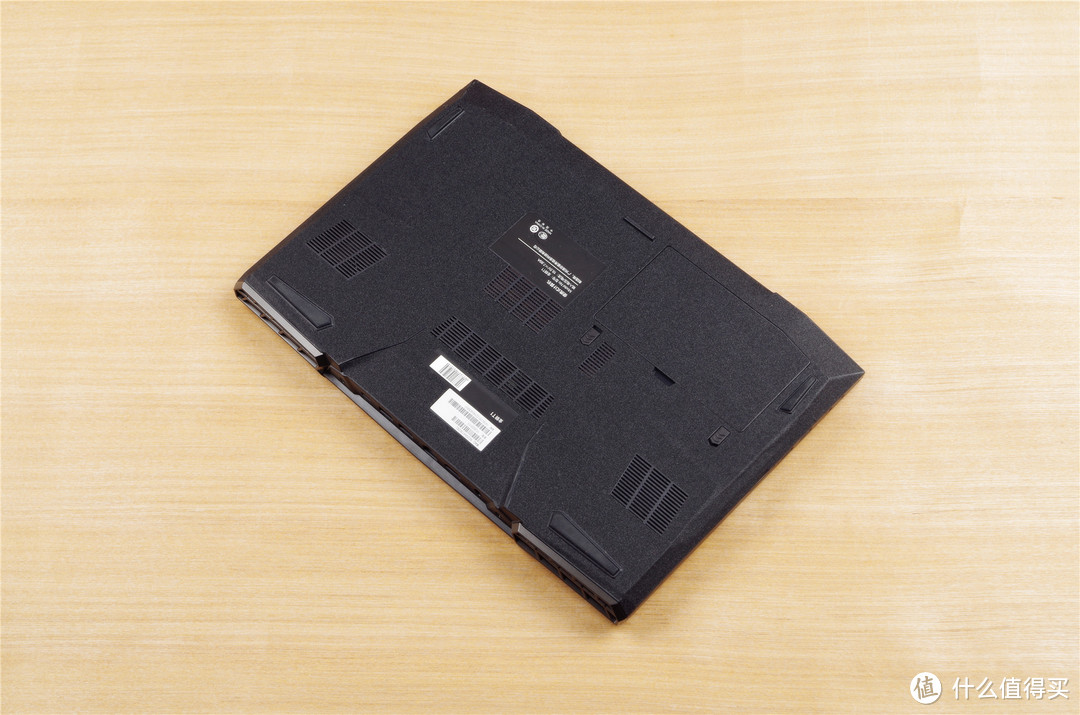

背后贴满了碳纤维贴纸,要拆解,必须先拿掉电池,揭掉贴纸。

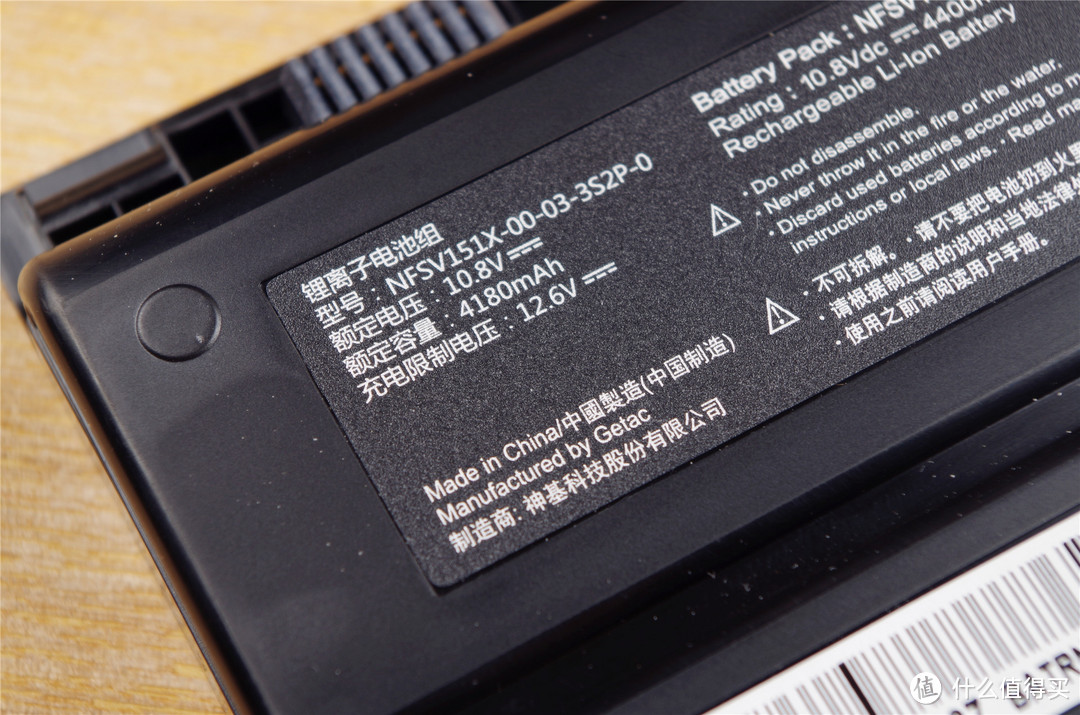

电池是神基代工的4180mAh,这个容量个人觉得偏小。
揭掉贴纸
拆机必备的南旗工具组
下掉电池右边的盖板,SSD、HDD、内存和无线网卡都显现出来了
配件全部拆出来
INTEL AC7265的网卡,这个网卡比7260掉线王好多了,用了几天,还是比较稳定的。7260有时候直接不认SSID,对路由的兼容性也不够好。但是7265可以,无论家里的路由器还是公用的WIFI点,链接没出现过超时链接的情况,感觉使用起来和我K29换的BCM94352的链接质量接近,哪怕只有1-2格信号,链接上去都稳定,但是链接SSID的速度并没有BCM94352那么快。

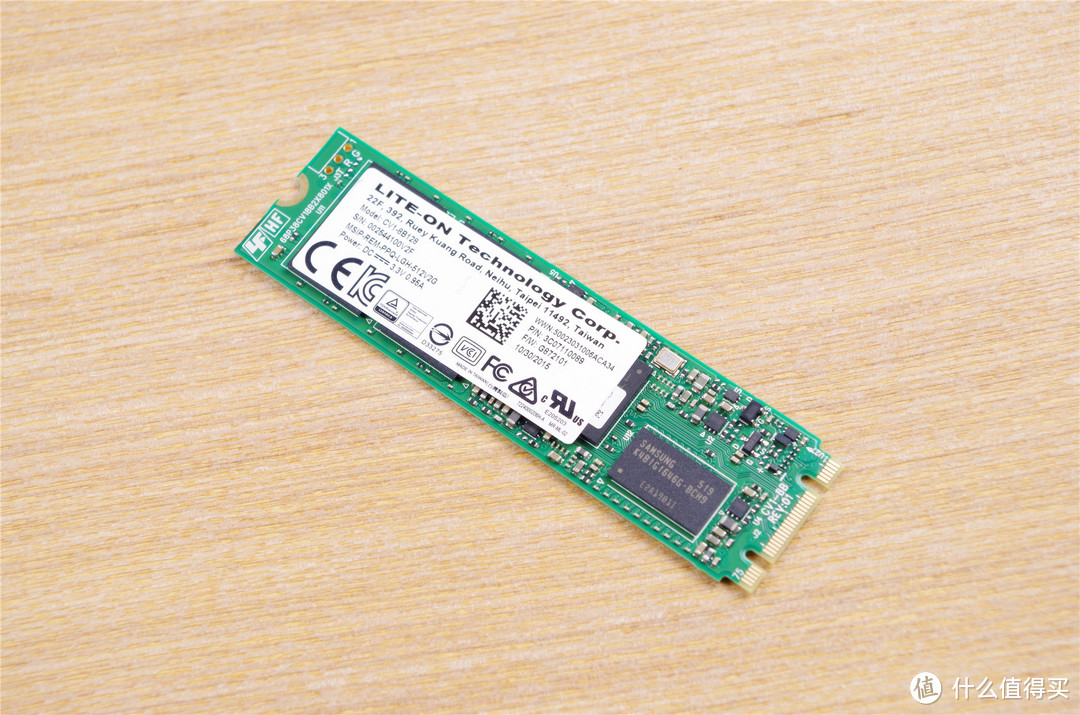

机器原配是建兴的128GB M2 SSD,这个我都懒的研究了,建兴的M2方案都是SMI2246EN的,M2走SATA协议。
三星2133的DDR4 8GB单条,默认频率是2133 15 15 15 2T

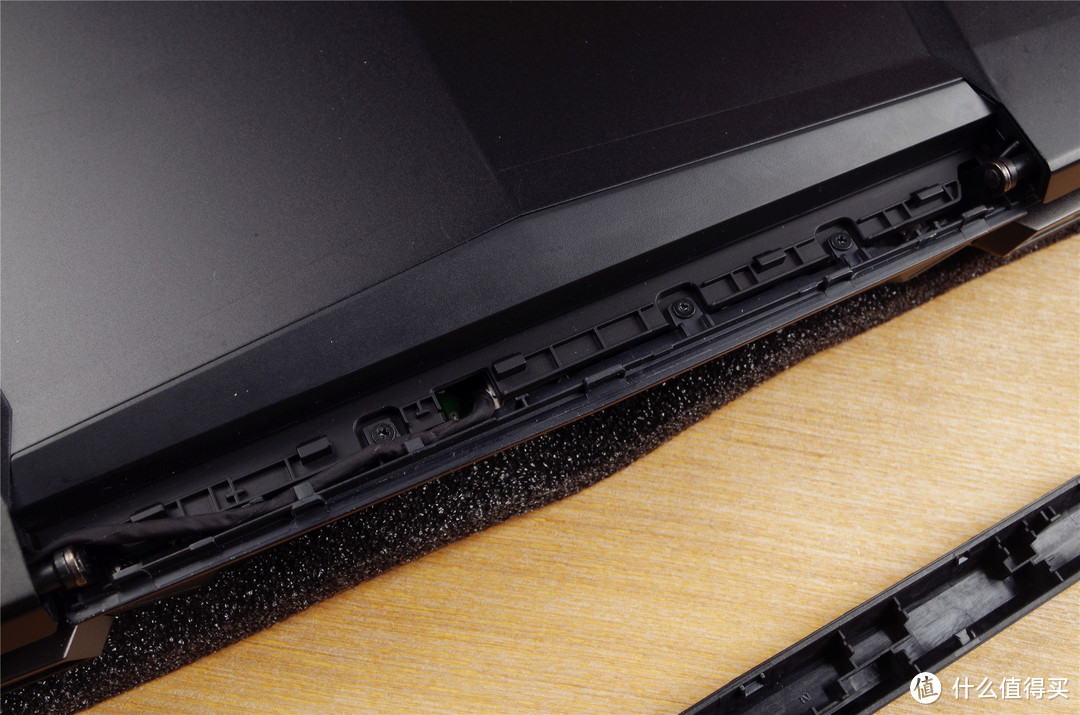

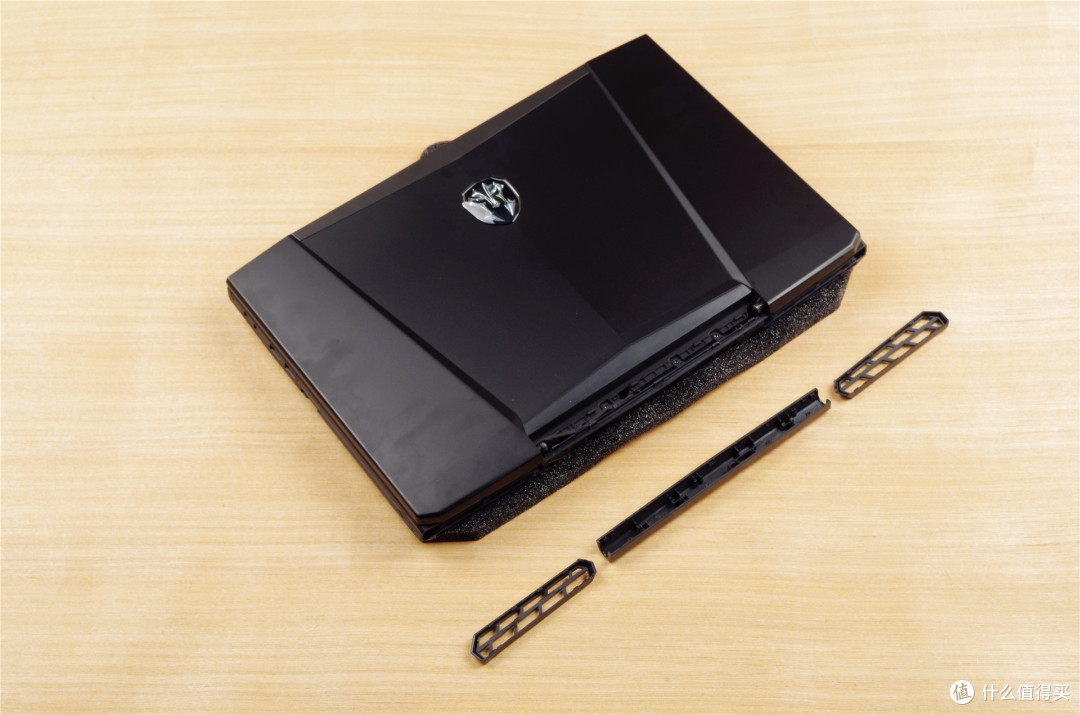

拆解的第一步是手扣轴盖,这地方要用点暴力,顺手下掉背面两个排风口处的格栅
屏轴上的3颗螺丝务必下掉
然后下掉主机背面所有螺丝,注意是所有,然后手顶电池位使劲顶,另外一只手沿着缝隙扣,一会就开盖了。
拆除上盖要注意键盘盖和下盖有三根链接排线,必须拆除,

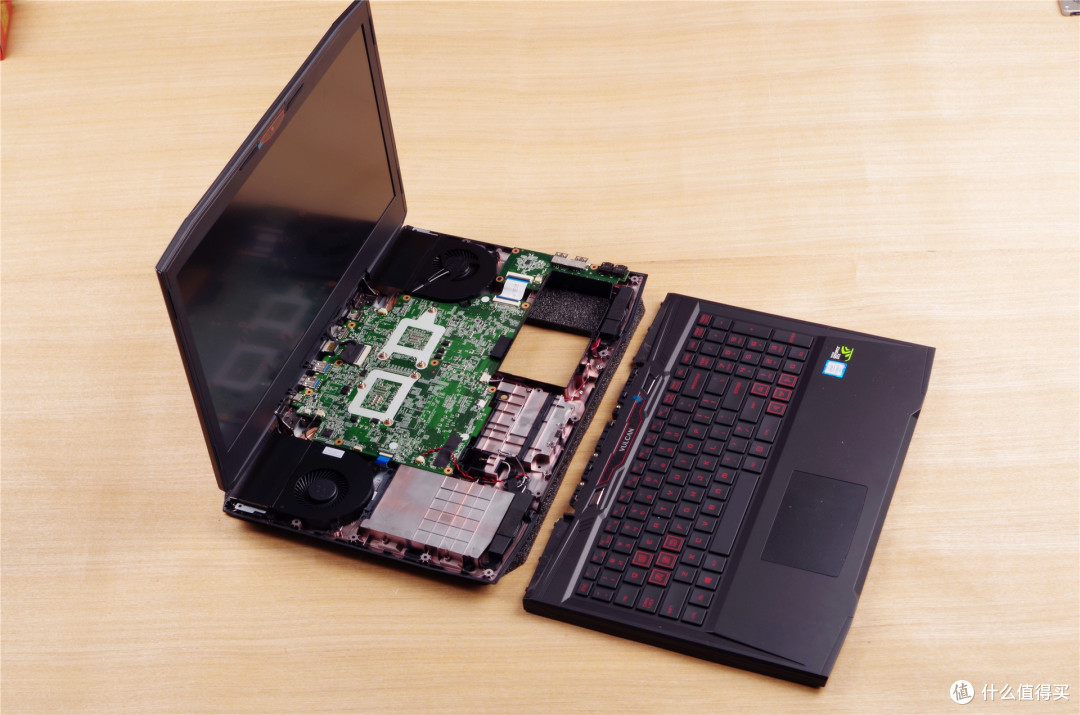

拆除排线后,键盘盖顺利分离。

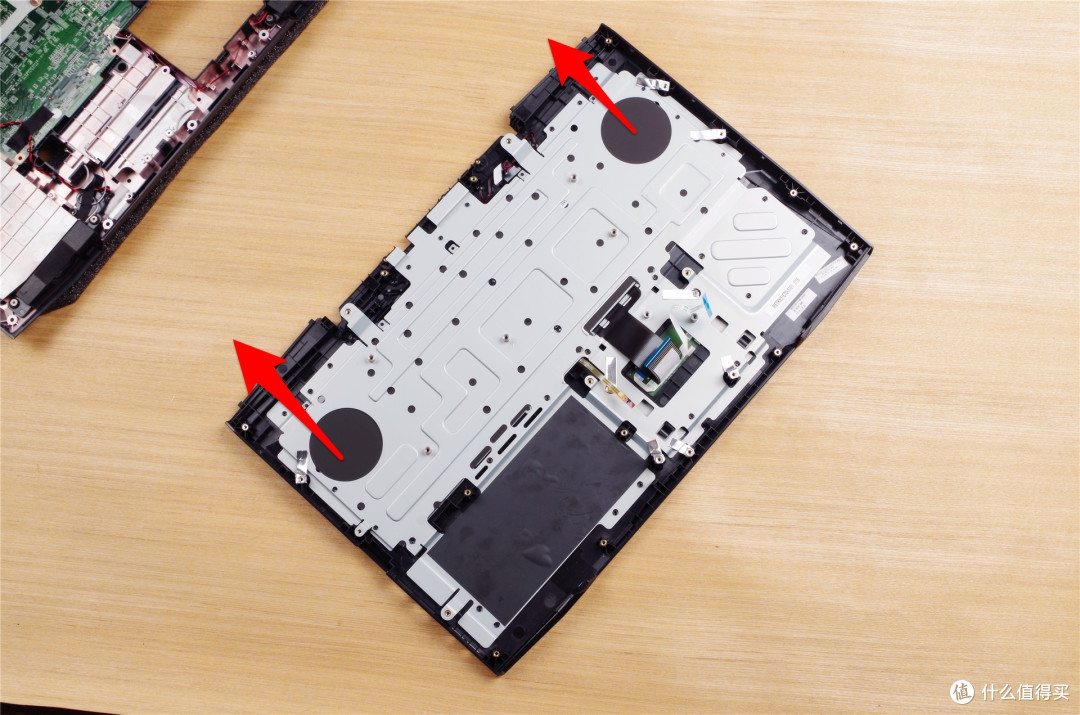

上盖的背面可以看到左右各一个喇叭单元,通过前部两个红色格栅窗口对外送音

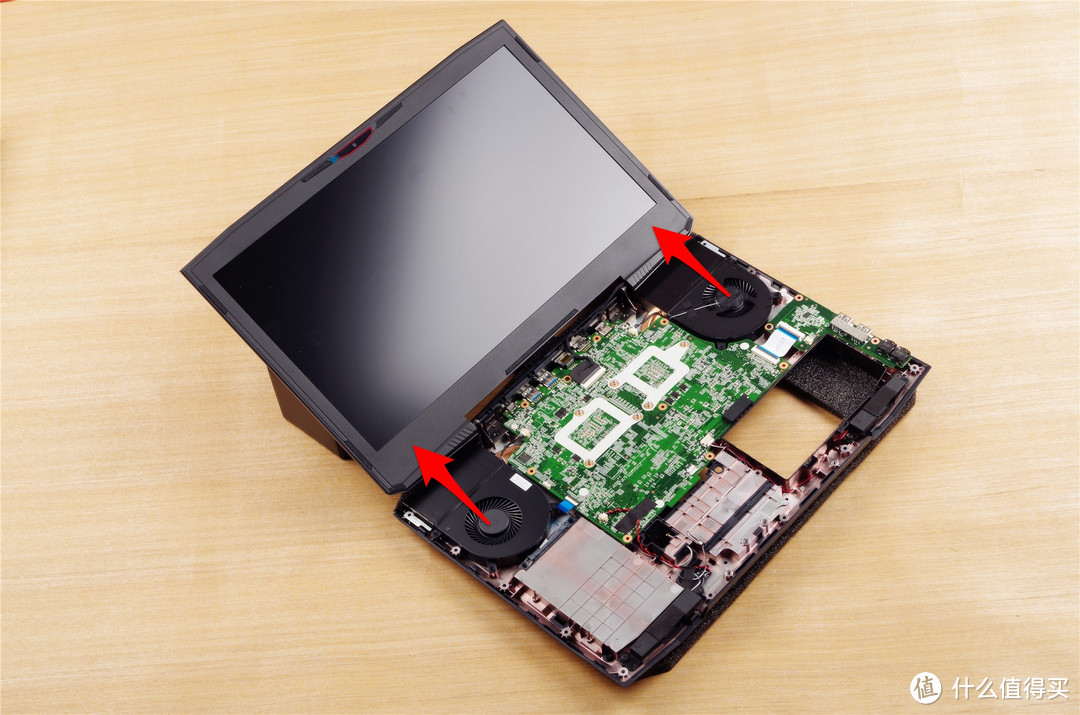

散热主要是采用双涡轮风扇对背后排风
拆除标识的几个位置的螺丝和排线,即可取出主板

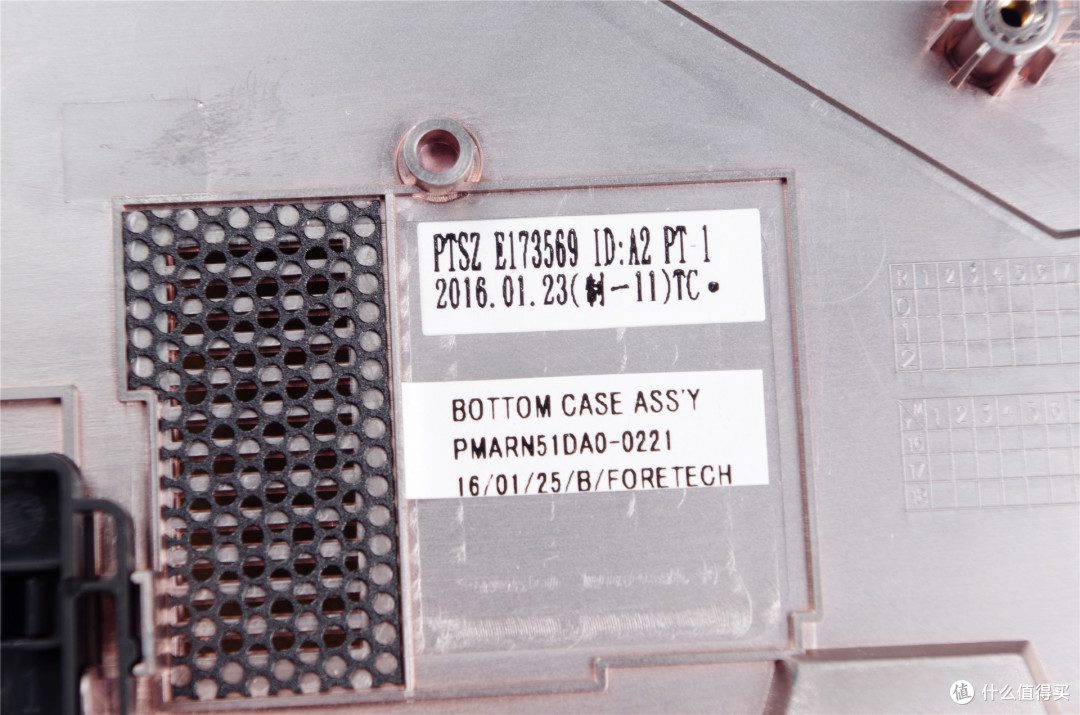

底壳标注FORTECH应是同方模具
主板背面

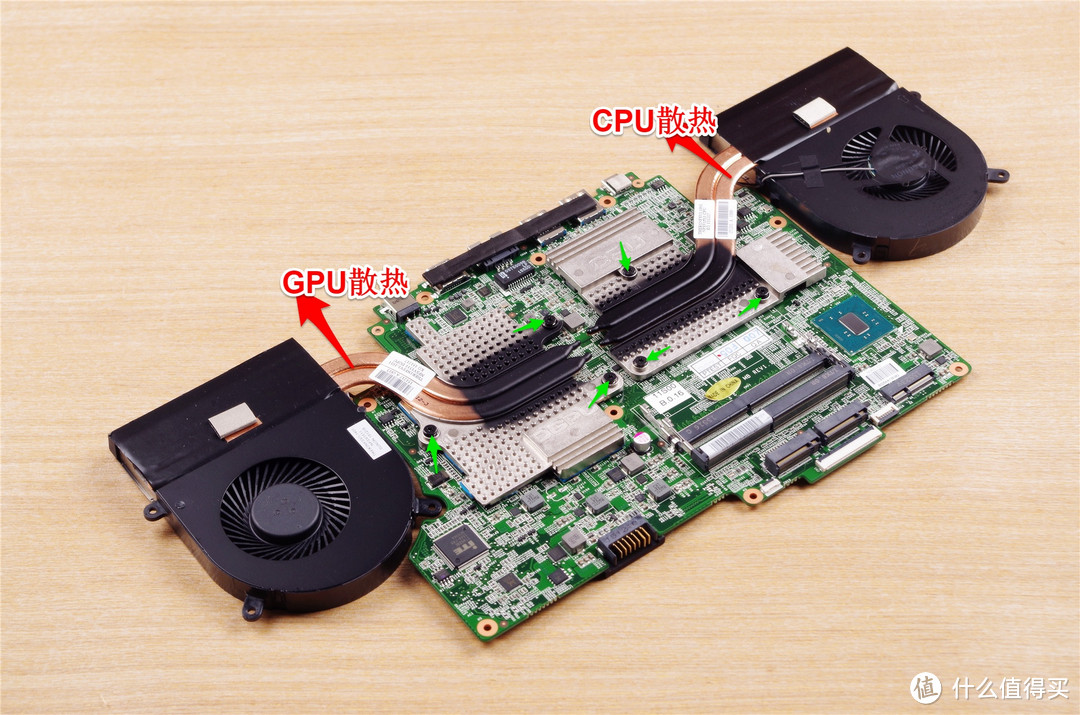

主板正面,CPU和GPU模块散热分别采用独立的散热器,均为大面积散热片覆盖外加双铜管涡轮风扇直排,也就是我们常说的双风扇四热管散热。按照图中绿色标识下掉6颗螺丝,散热器即可分离。
铜底,双热管,涡轮是此款散热器的特点。

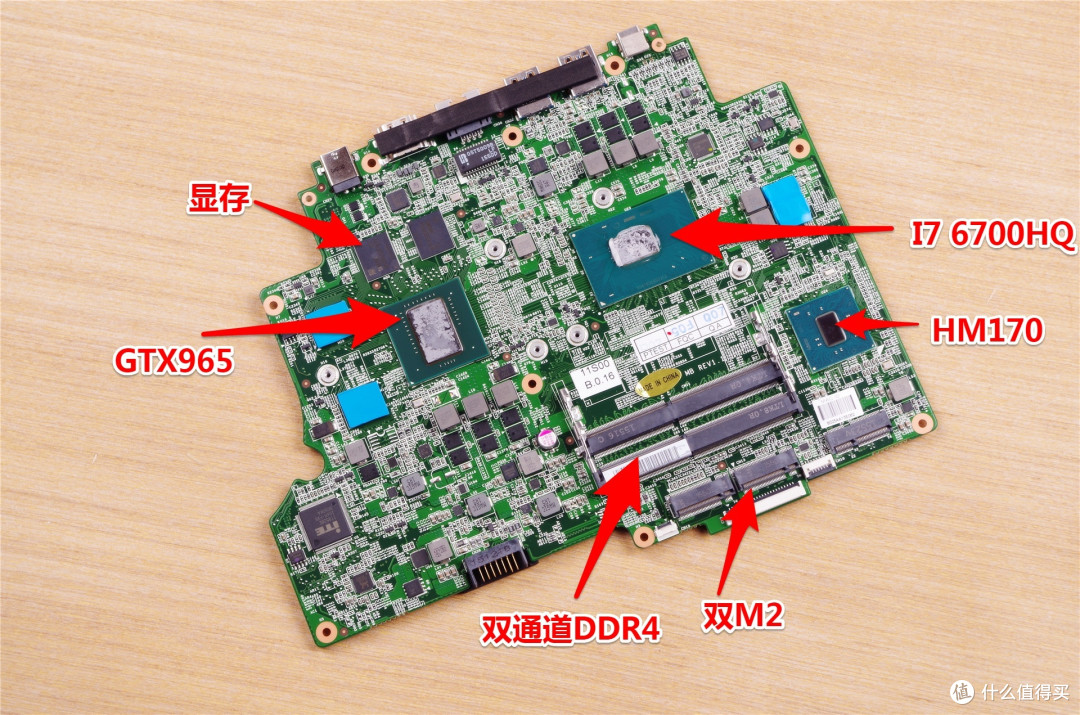

主板正面标识图

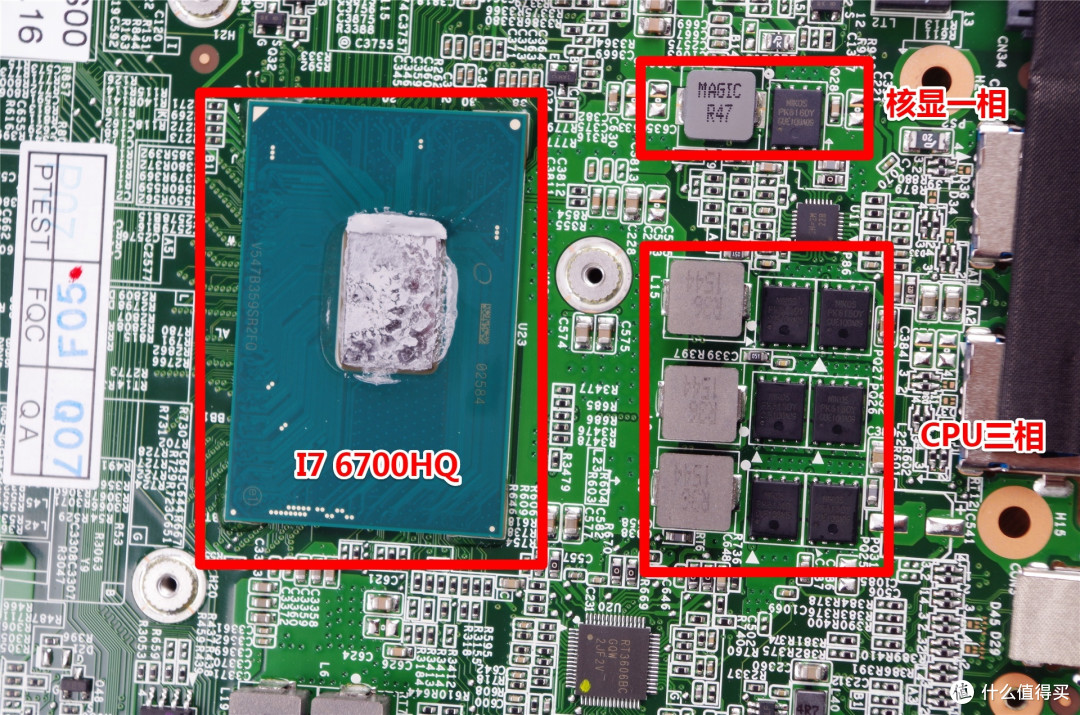

I7 6700HQ焊接在主板上,不可拆卸更换,供电为CPU三相,核显一相,各位可以去看看别的本子的拆解对比下。我没拆过别的本子,所以对这个没概念。
GTX965 GPU三相供电

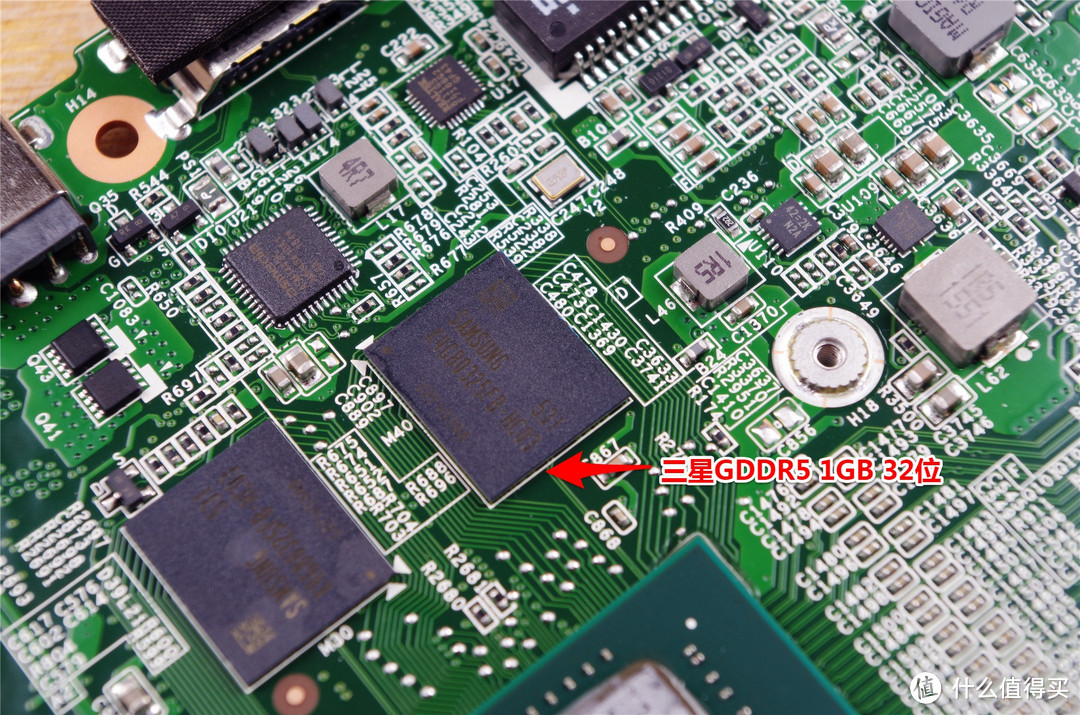

四颗三星GDDR5 1GB 32bit显存组成4GB 128bit。

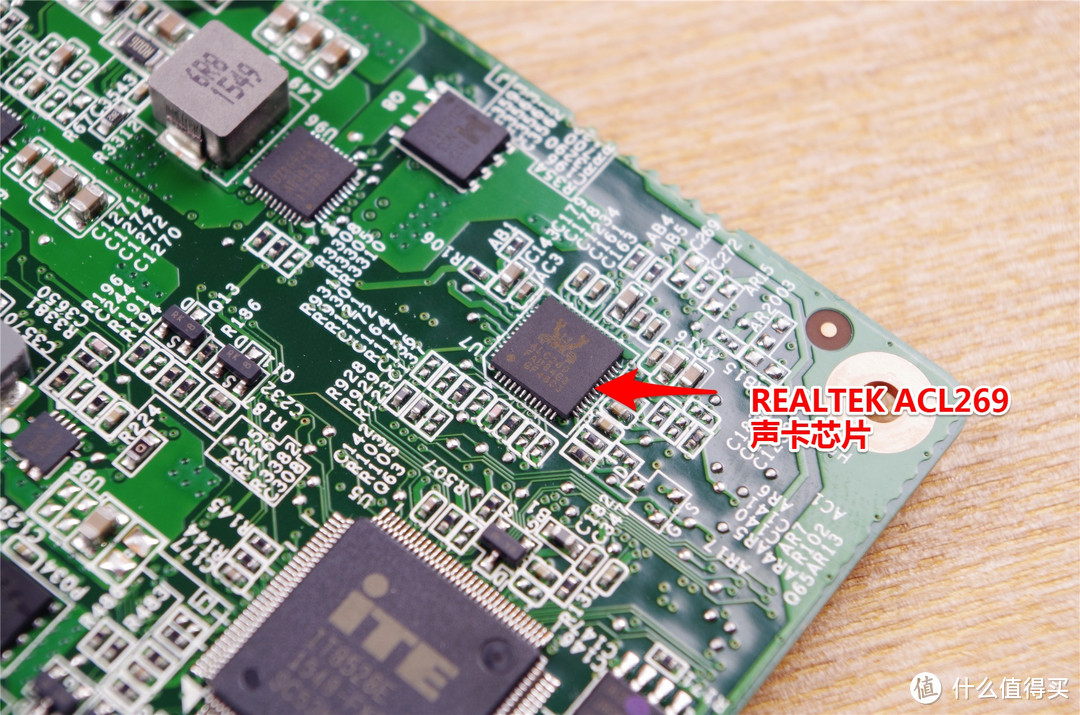

声卡芯片是REALTEK ACL269

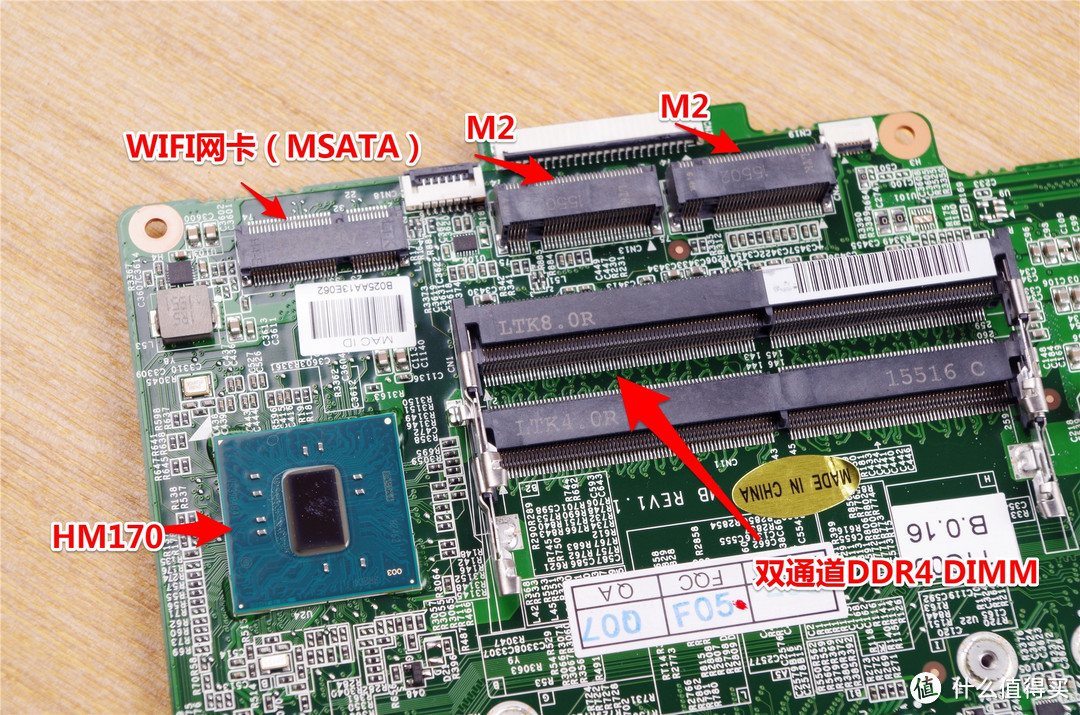

HM170芯片组和内置接口,值得关注的是双M2接口。

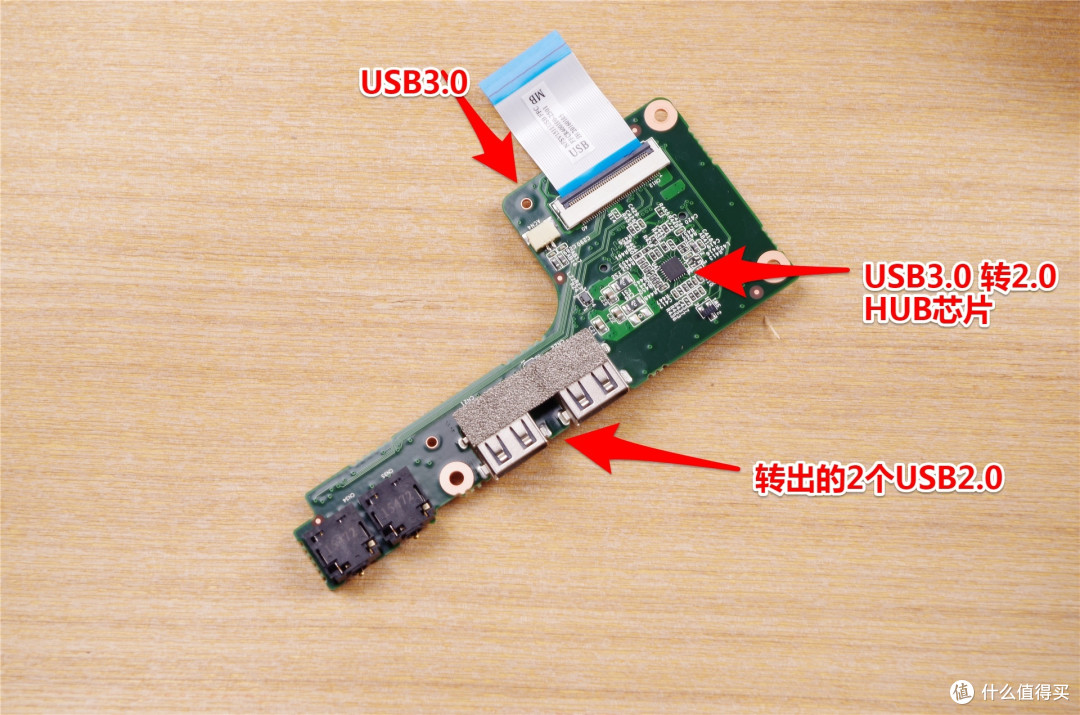

右边的子板主要是承载声卡的IN和OUT接口,另外还有USB3.0通过HUB芯片转成2个USB2.0,这两个USB2.0我实际测试读写能达到30MB/S以上。
从做工用料供电和散热来看,这个T1算是一个合格的游戏本。
四、温度和噪音指数测试

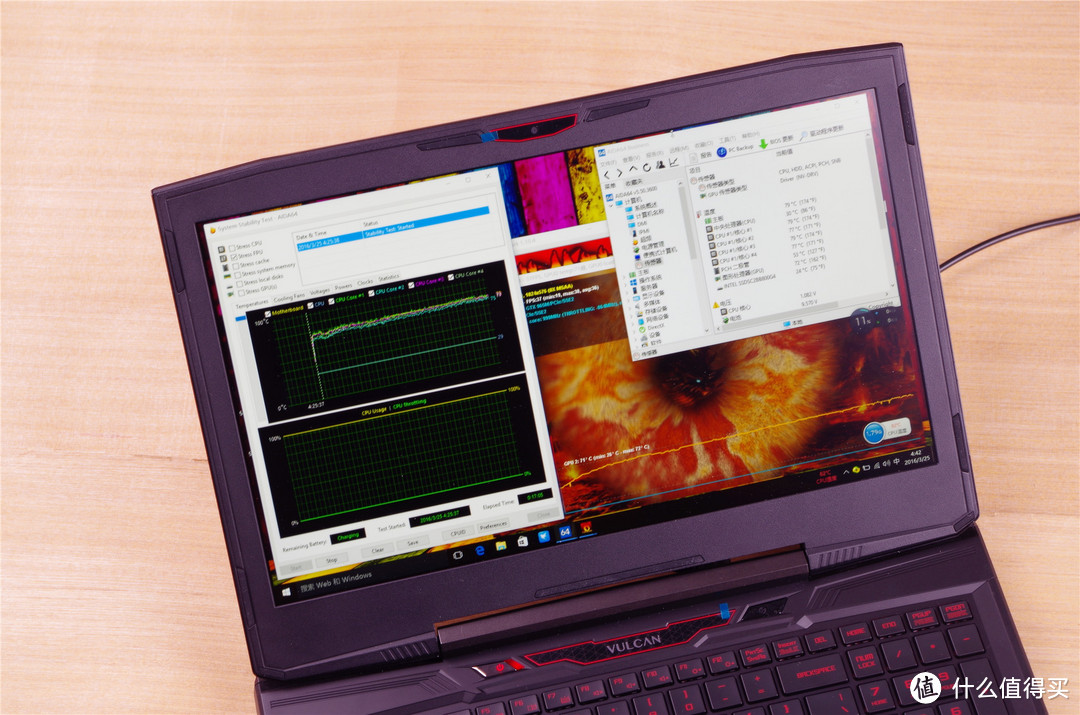

开启烤机模式:CPU采用AIDA64的FPU单烤,GPU采用FURMARK拷机。这里后面测试会用到笔记本键盘上部右侧的一个键:一键散热,这个一按就是风扇超级速运转,能增强散热效能的同时也会带来较大的噪音。

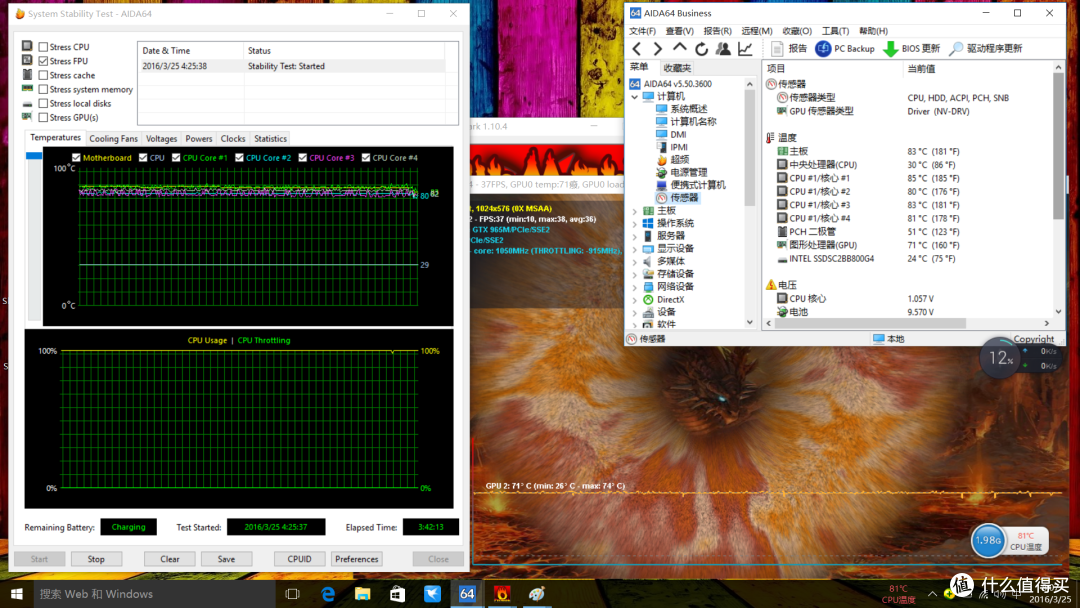

首先硬烤3小时42分,可以看到四个CPU核心温度最高85最低81度,显卡反而较低71度。
然后我开启一键散热,烤鸡23分组56秒,CPU四核最高81度,最低78度,显卡温度72没什么变化,但是噪音明显上去了不少,效果也只能降低CPU温度3-4度左右。
在拷机过程中,我把鼠标垫盒子架在了主机的底部,升高了主机位,

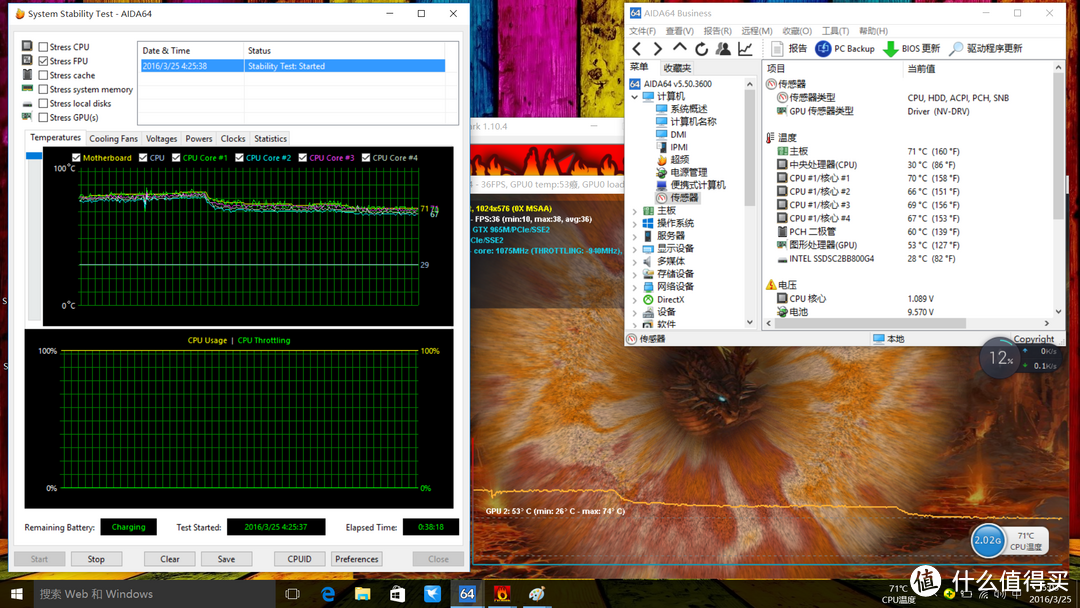

继续烤鸡12分钟,立刻温度得到的明显缓解,CPU四核最低66度最高70度瞬间降低10度,GPU降低到了53度瞬间降低19度,主板温度也瞬间降低了10度。可见,游戏本最强的散热方式还是加一个能暴露底部散热的笔记本散热垫。

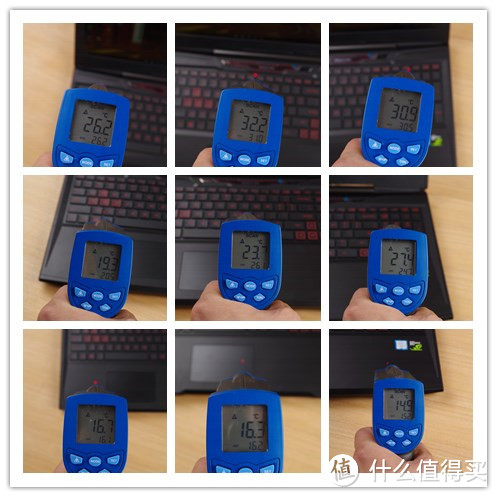

烤机的同时我将键盘盖分为9区分别定点测试一分钟自动取平均值,可以看出温度最高的还是在接近CPU和GPU出风口的位置,左上侧的温度只有26.2度其实是CPU风扇的高转速散热效能造成的,其实这个本子的主要散热压力集中在CPU上,在后面我测试噪音的时候也发现CPU这边的噪音明显比GPU要高,说明转速上面CPU风扇要快,但是这个转速AIDA64也无法侦测到,所以没办法去统计数值。

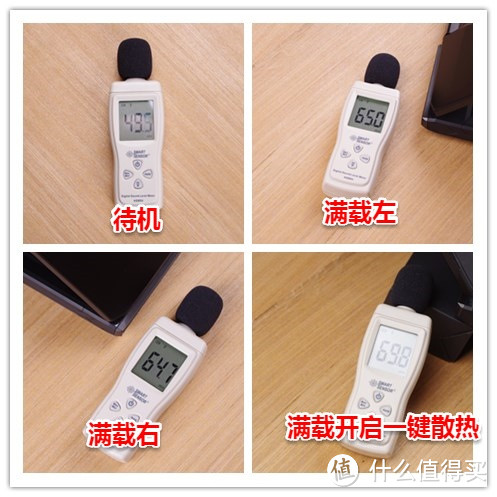

待机噪音约在49.5DB左右,满载后左右风扇噪音指数在64.7-65DB附近,满载时候左边噪音略大一些是合理的,因为发热大户CPU在左边而且CPU风扇的转速理应也高一些,而右边的GPU是压力相对不大;开启一键散热后将笔记本垫高,这时候左边的噪音瞬间达到69.8DB,根据散热效能和噪音指数比较,日常没必要开启一键加速,夏天太热的情况下,采用升高的笔记本散热垫直接可以将笔记本整体降低10度以上。
五、屏幕测试
这块屏幕用HWINFO64检测,识别为LG PHILIPS的LP156WF6,而且还是DELL的PN件3874Y,应该就是DELL M4800专业移动工作站的那块屏,硬件ID是LGD046F,标称伽玛值2.2。

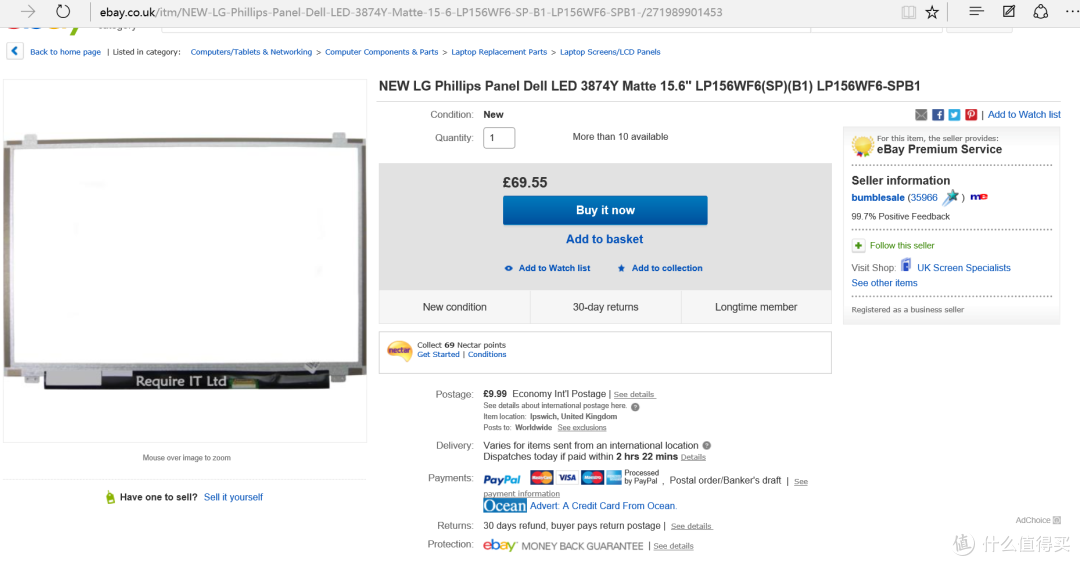

根据DELL 3874Y我在EBAY上溯源到了型号是LP156WF6 SPB1。

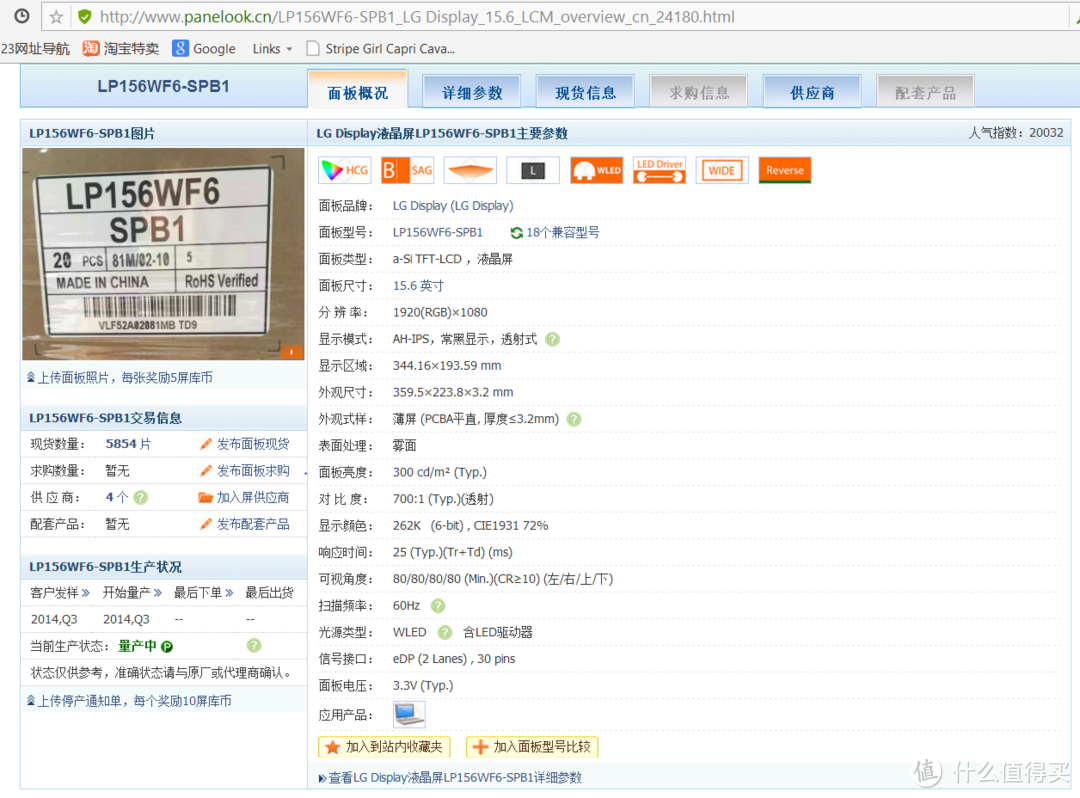

然后直接去屏库查询,此面板是1080P的AH-IPS,15.6寸雾面屏,LG原产,对比度700:1,亮度300。
直接上红蜘蛛4矫色仪看看屏幕的体质如何
92%的SRGB色域,71%的ADOBE RGB色域,这在笔记本1080P的FHD的屏幕里应该算高端屏了

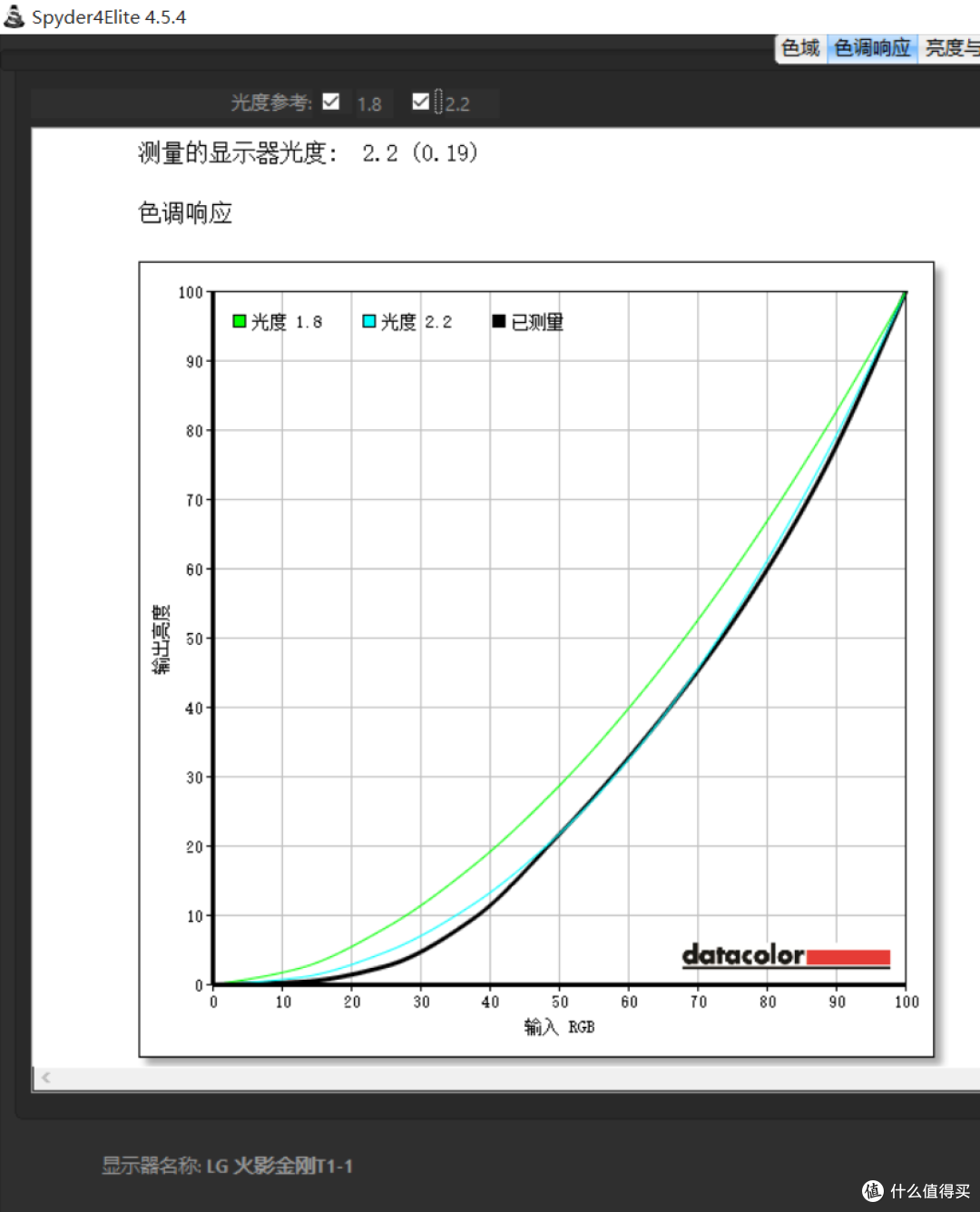

测量伽马值2.2与预设相符,黑线压蓝线,一般来说,寨厂调教这种标称2.2的伽玛值的面板.1.8-2.4都算你合格,但是品控严苛的大厂会提出很多标准去筛选和调教面板保证质量。

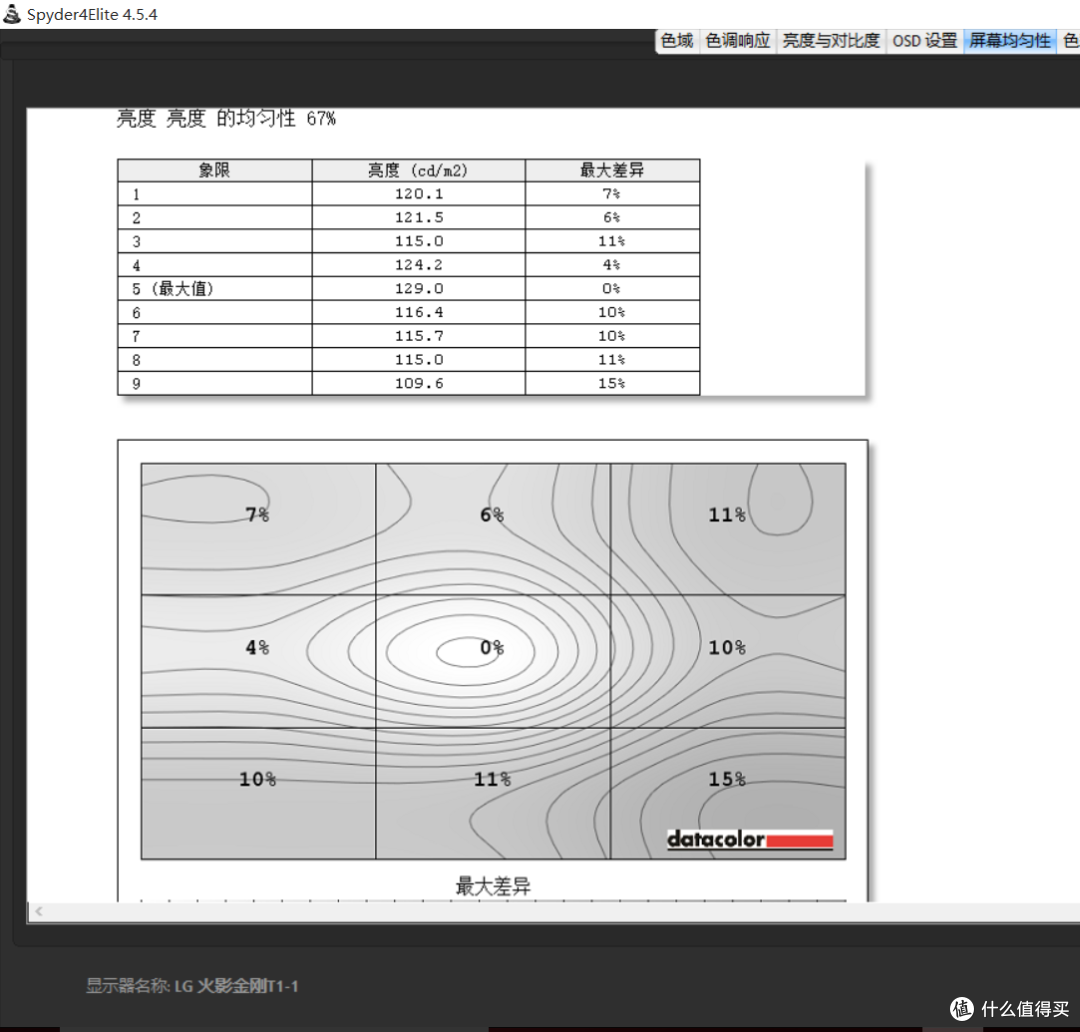

120NIT亮度下,差异7%,其余9块区域最大差异不超过15%,标准的大厂品控标准。一般来说DELL的品控是控制在15%以内,广达奇美的品控在20-25%都不稀奇,本身LGD的原厂面板经过DELL的挑选之后,品质都会有一个相对可靠的提升,那么有同学要问,LG的好屏都被DELL APPLE挑走了,剩下的不合格怎么办呢?请去马云家,搜关键词:DIY IPS,会出来答案的。

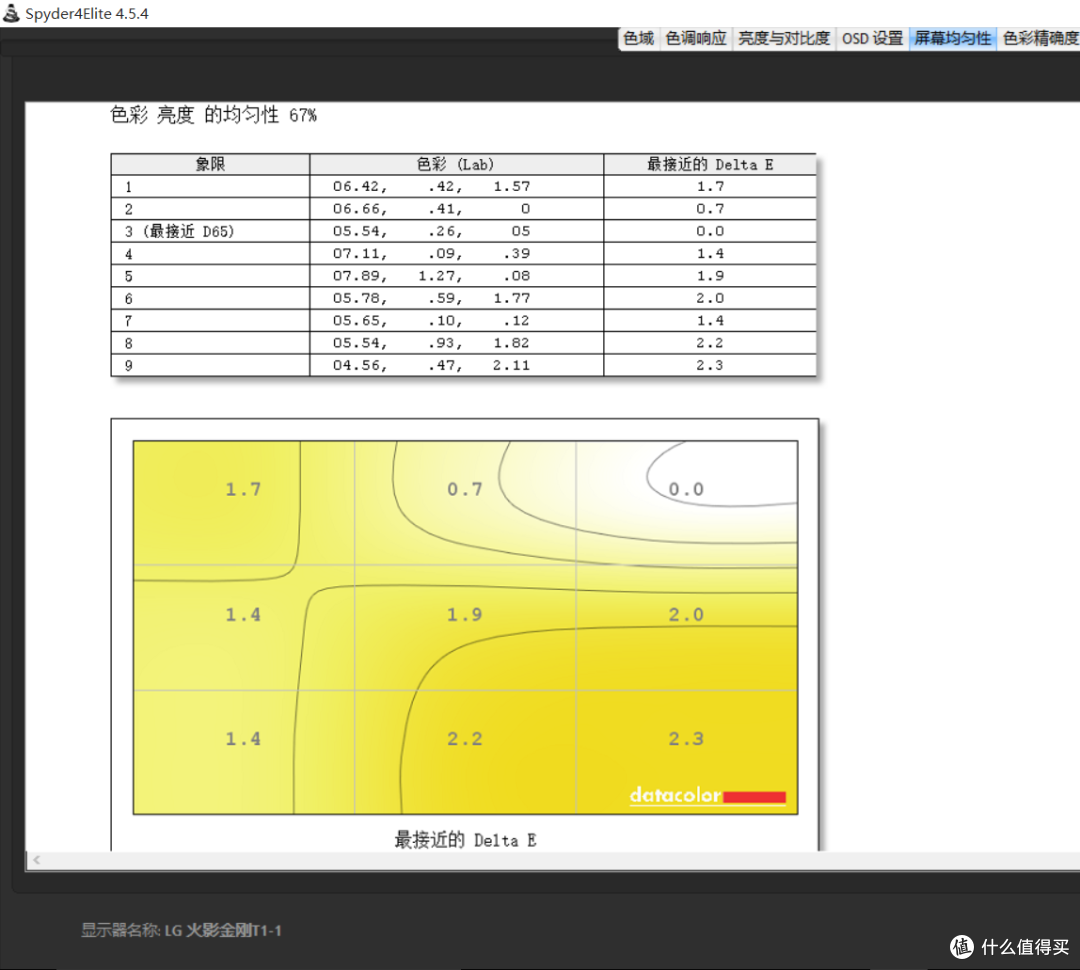

在120NIT这档的光度下,9块区域的色彩均一度差异不超过2.3%,一般来说这块的品控不超过3%我们称之为好屏的及格线,这块屏明显色彩的均一度还是可以的。
总的来说,这块屏幕很完美,修高清原片使用亮度控制在笔记本OSD调整的50%左右即可,几乎没有明显的漏光,色彩均一度很好,亮度均一度在控,色域在笔记本FHD中也属于上乘水平,AH-IPS在笔记本的FHD屏幕里属于高端屏,要不DELL M4800移动工作站怎么会特意指定这块屏呢。
六、升级笔记本

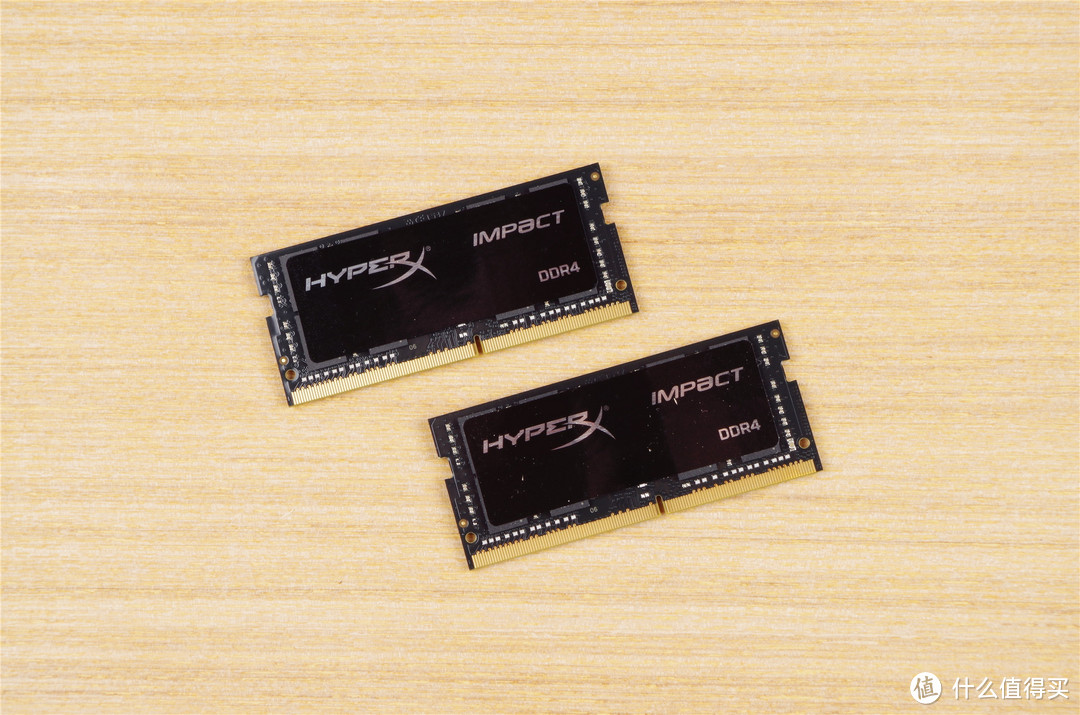

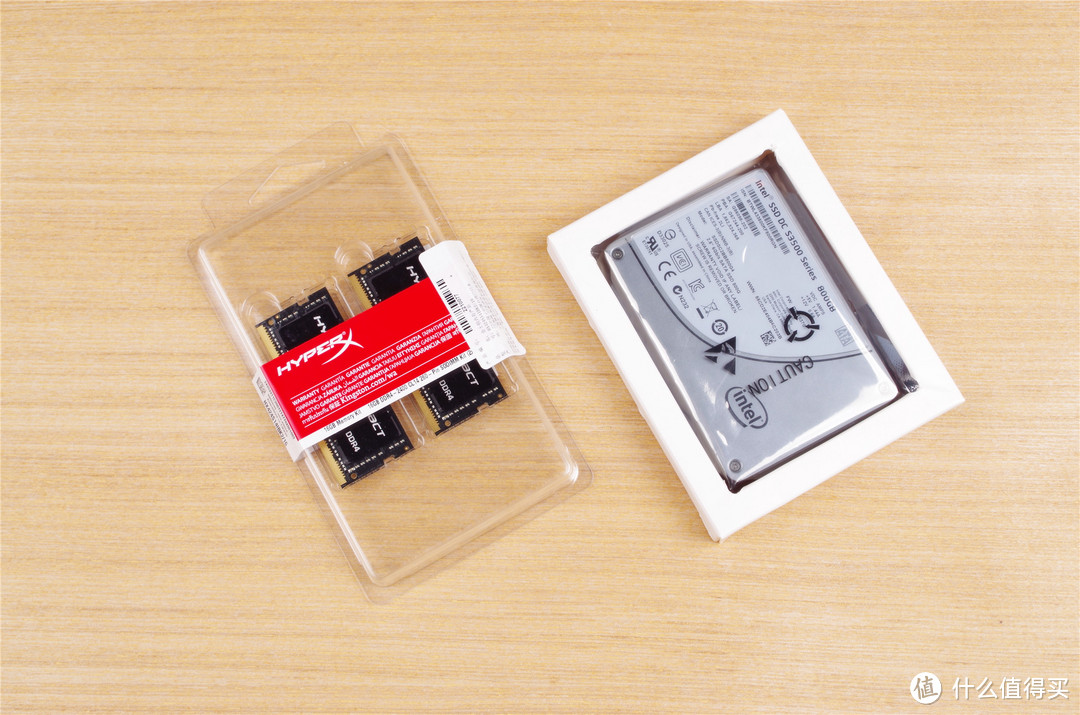

可能是觉得这个东西做的还规矩,于是处女座的强迫症又发作了,京东购入的KST HYPER X IMPACT DDR2400 8GX2套装,配上马云家的INTEL DC S3500 800G SSD,一起装机。没办法,我拿到东西就有强迫症尽可能做到顶配,K29如是,其他东西也一样。
DDR4 2400 C14明显比原装的DDR4 2133 C15的三星要好,买这个主要为了组件双通道内存体系。

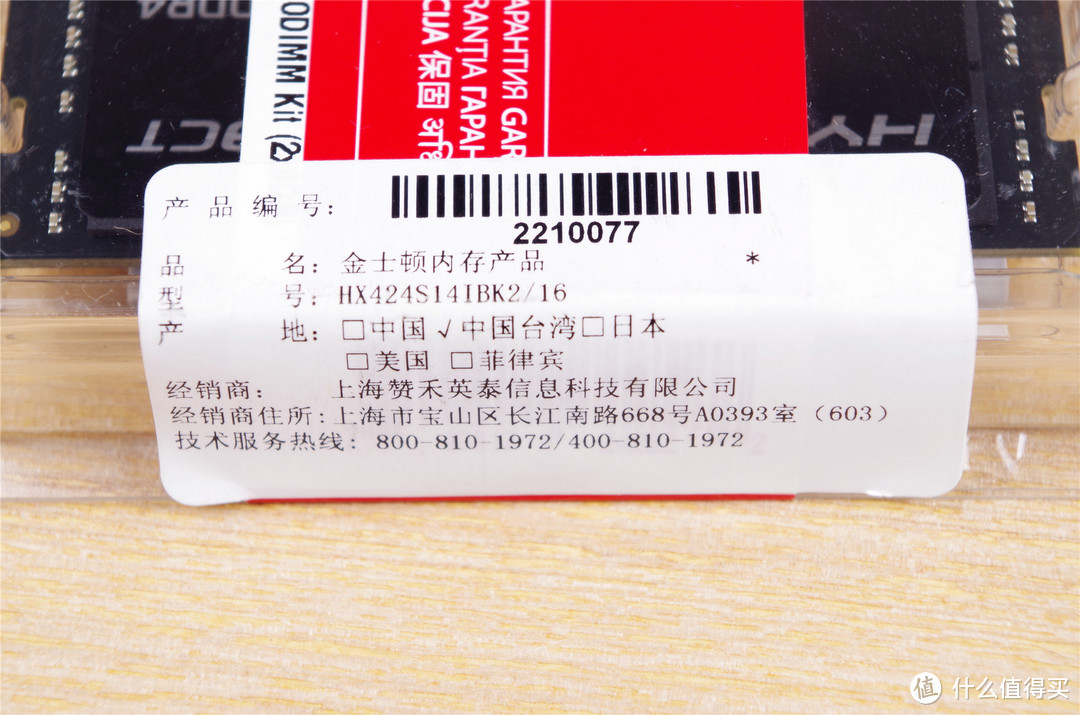

台湾原产
这条子本来以为是有散热马甲,结果一看,是贴纸流。
海力士AFR颗粒,DDR3000基本盘的超频好颗粒,唉,用来做笔记本条浪费了。不过反过来说,高体质颗粒低频运行可以获得相对高的稳定性。降频总比超频稳定就这个道理,1.2V运行温度也不会高。有的厂通过加电压来强制颗粒达到预设频率这个我是不会购买的。

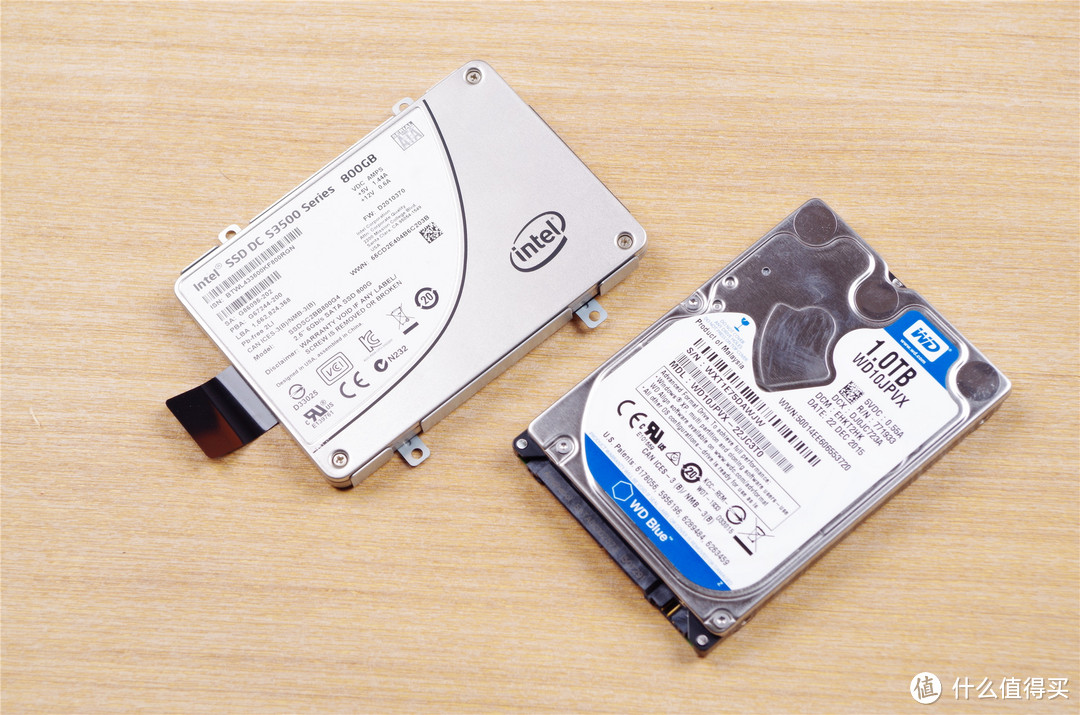

硬盘架直接换装SSD,INTEL DC S3500 800GB这盘我主要用来充容量的,替换1T的WD HDD。
直接装好内存和SSD,开机进行测试
其实这个空余的M2我挺揪心的,总想弄个三星950 PRO M2装上去,强迫症,其实我心里很明白,928GB的SSD容量完全够用了,但是看到洞就想插满的心理真是太不好了。
七、内部元件识别和基础性能测试

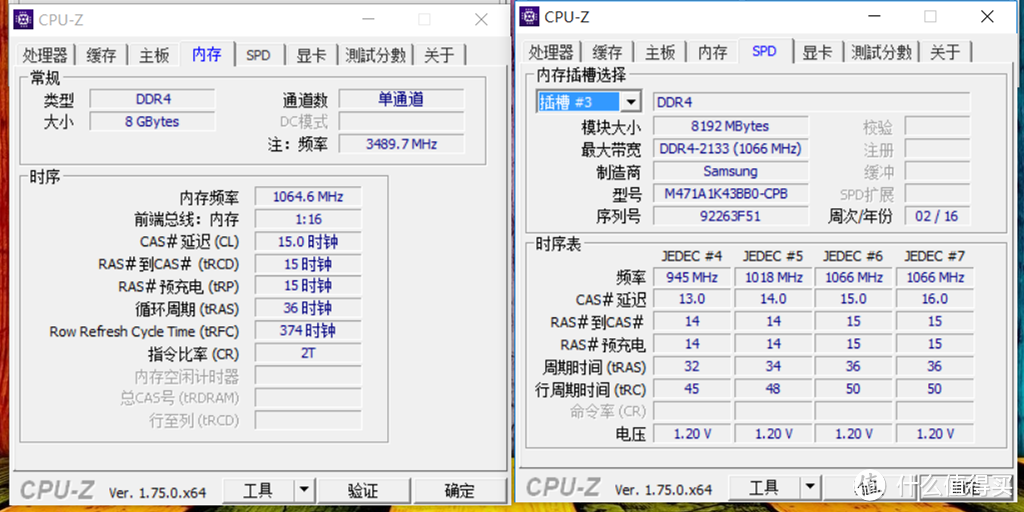

这是原装三星2133 C15的8GB单条内存CPUZ的SPD参数
这是换上去的金士顿HYPER X IMPACT DDR4 2400 8GBX2的SPD参数,不但频率提升了,而且延迟也降低到了C14,更重要的是双条组成双通道内存。金士顿的兼容性也是不错,我用单条金士顿2400配合三星2133也可以稳定运行的,只不过频率和延迟被降低到了2133 C15而已,建议要换索性就一对换掉。
双显卡为INTEL HD530和NVIDIA GTX965M 4GB,其中GTX965 1024SP单元 128位 4GB DDR5,核心频率935,显存频率1253。

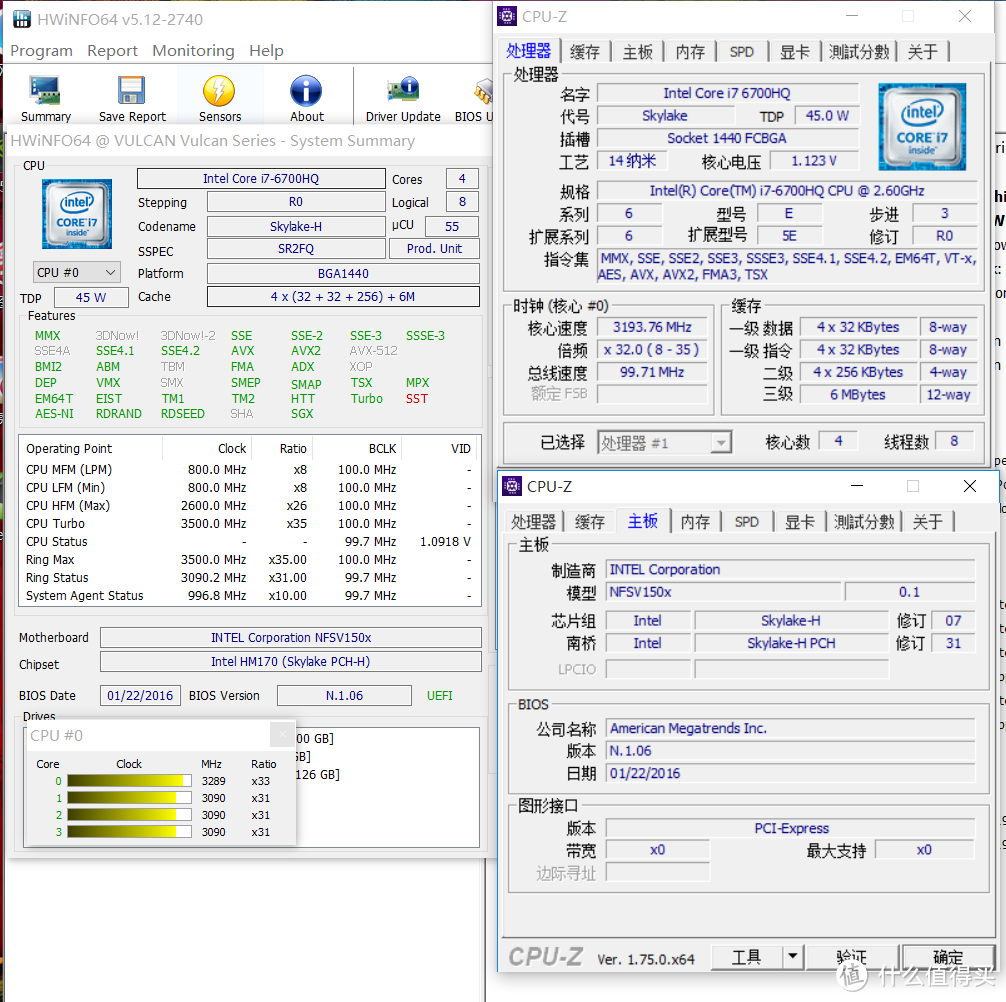

I7 6700HQ可以看出四核八线默认2.6G,双核睿频最高3.5G,四核睿频最高3.1G,TDP功耗45W,适配HM170芯片组。

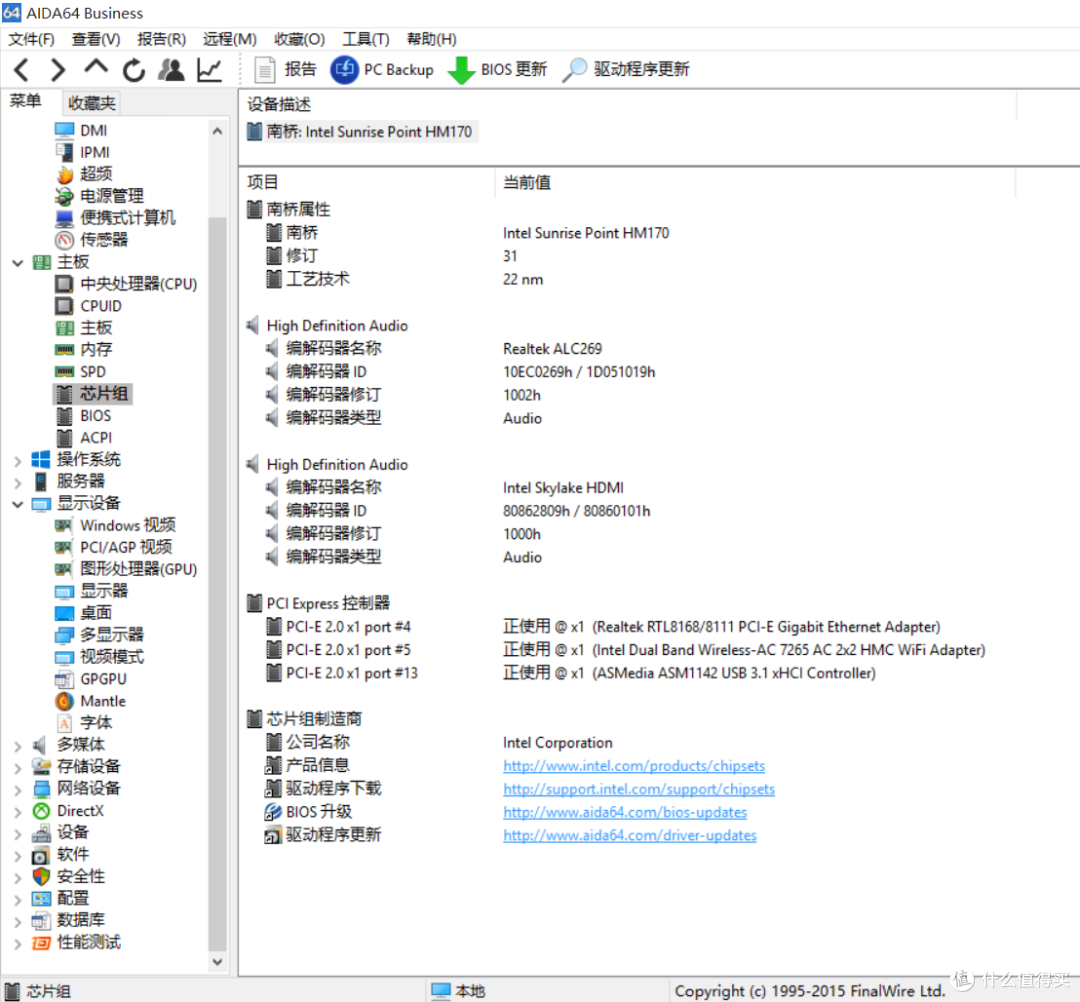

HM170芯片组的PCIE总线上分别接驳了RTL千兆网卡、INTEL AC7265 2X2MIMO的无线网卡、ASMEDIA ASM1142的USB3.1控制器。
I7 6700HQ在CPUZ的测试环节,单核效能相当于I7 6700K的75%,多核效能相当于I7 6700K的77%。这主要是主频和睿频差距还有强制的45W TDP功耗限制造成的。
换完内存是对游戏有提升,但是3DMARK的ULTRA和EXTREME测试貌似提升并不大。其实对我来说更重要的还是容量上的差距。GTX965M 4GB的效能应该是和台式机的GTX950 4GB相当。

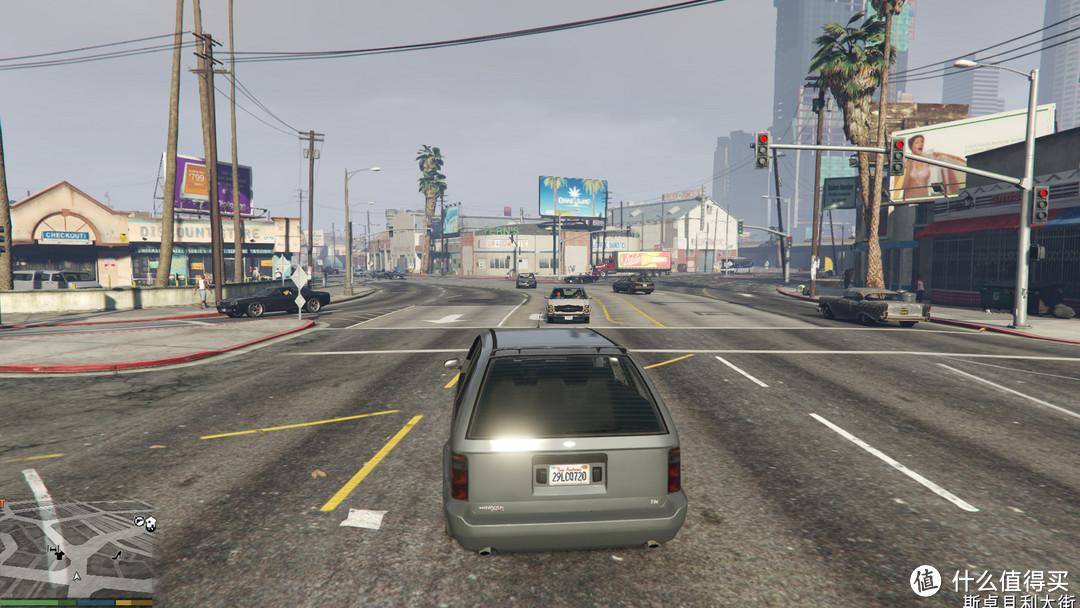

随意跑了下几个大作,还是比较流畅的。

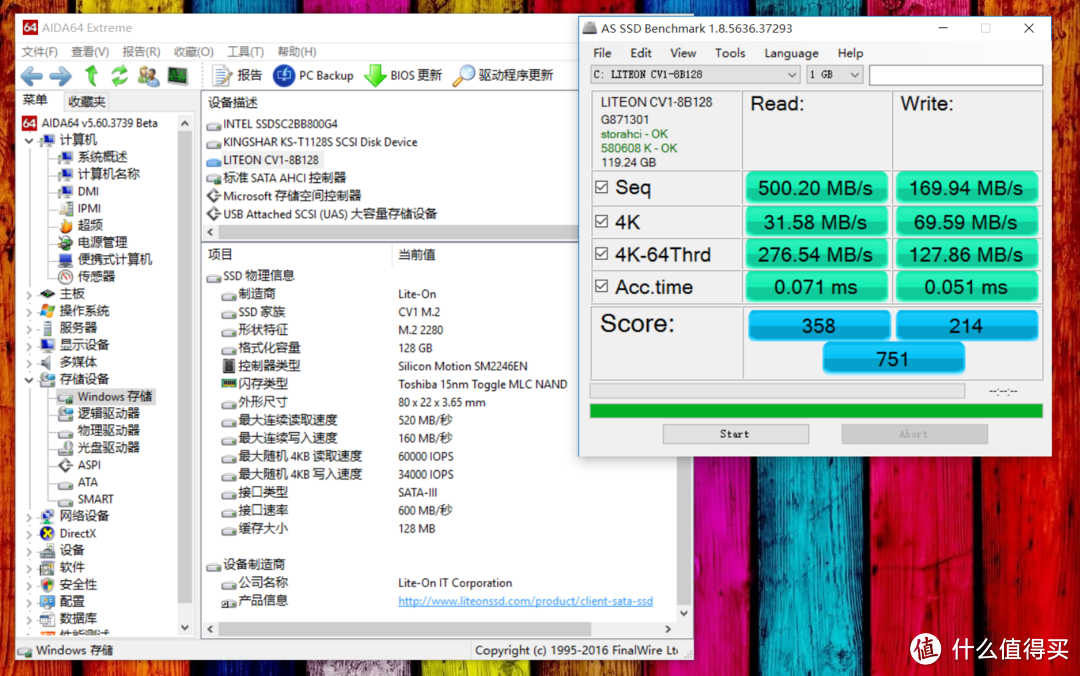

内置的原装M2盘是建兴CV1-6B128,128GB,SMI2246EN主控,东芝15NM MLC闪存,128MB三星缓存DDR3,M2只是接口形式,本质走的还是AHCI的SATA6G通道。

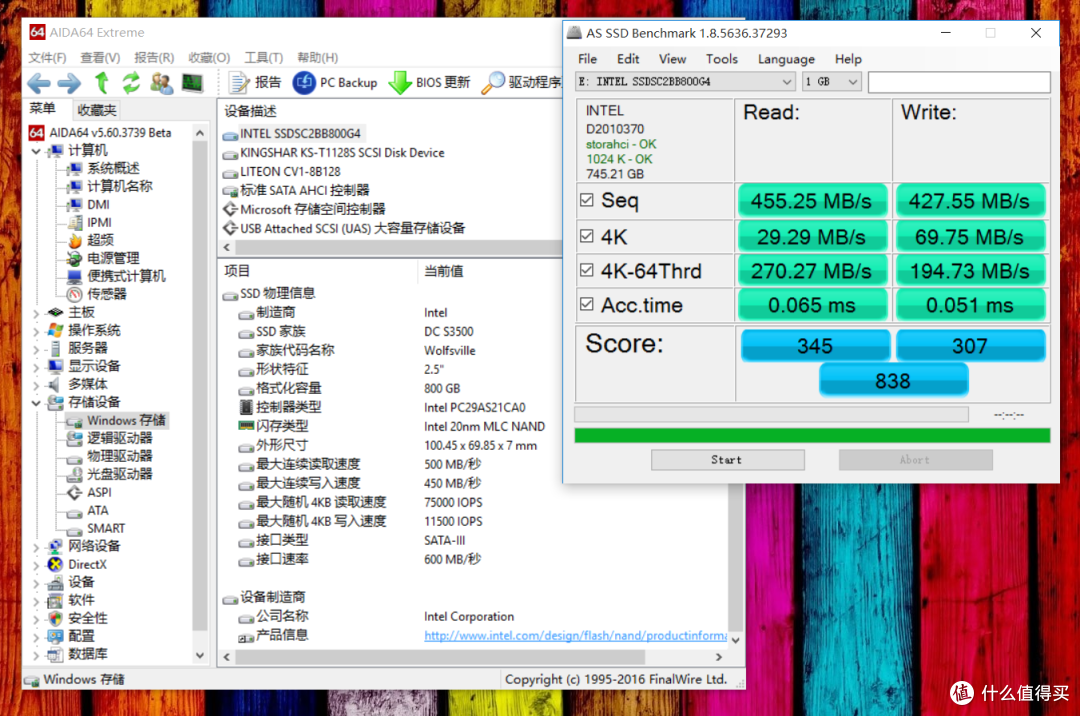

INTEL DC S3500 800GB是一个标准的SATA6G SSD,也没啥好说的,企业级可能民用跑分并不快,但是一旦有负载的时候,企业级相对民用级来说,持续和4K读写的压力小,性能高。
总结:
很多时候不拆解和测试你是无法准确了解笔记本的完整硬件配置的,通过拆解测试就得出了比较完整的硬件配置表
CPU:INTEL I7 6700HQ
GPU:NVIDA GTX965M 4GB DDR5
RAM:三星DDR4 2133 C15 8GB
SSD:建兴CV1-6B128(M2 128GB)
HDD:WD 1TB
声卡:REALTEK ACL269
USB:INTEL USB3.0 X2/USB2.0 X2/ASMEDIA USB3.1 TYPE-C X1
屏幕:LP156WF6 SPB1(FHD AH-IPS)
网卡:REALTEK千兆
WIFI:INTEL AC7265
标配:SD读卡器/双风扇四热管/CPU 3+1相供电/GPU 3相供电
电源适配器:全汉FSP150-ABBN2(19V 7.89A)150W额定功率
其实挺难总结的,近一周的云南之行一直在身边把玩,我内心里是很喜欢这块AH-IPS完美屏幕的,其实我并不怎么玩游戏,这个笔记本定位在游戏笔记本,2.5KG以上的便携性上较为笨重确实不适合我,这个电池续航能力必须开省电模式,否则不可能扛4个小时,如果玩游戏就更别提了,游戏本的续航差是通病。除此之外拆解之后感觉各方面做工散热噪音是合格的,我甚至一激动还买了16G的金士顿HYPER X IMPACT内存来配,但是我的K29也成功返修回来了,我真的有必要买下这个笔记本么?其实内存和笔记本我随时可以退货的,笔记本还有20天时间呢,最后我决定还是自己留用在家做游戏机好了,出门带K29,在家用T1,挺好。。
