精巧的测试全能王 EBD-USB 开箱简测 ~

之前测试充电设备的时候，一直采用USB电表+可调电子负载等方式进行人工记录，手动绘制曲线的原始测试方式，不仅效率低，而且数据也不够详实。最近E老牌测试工具厂商KZE推出了负载诱骗一体的ZKE EBD-USB，可连接电脑后对设备自动进行数据绘制，而且自带诱骗，什么QC2.0，QC3.0 ，PE全部支持；而且顺便支持了设备充电电流电压的曲线绘制，简直不要太爽，于是，在首发特价的时候，忍不住买了一个。

开箱：

虽然首发延迟发货了，但是快递速度很快，隔天就到了

周围有塑料泡沫减震，虽然没有固定，但考虑到本体比较紧凑皮实，也还能接受

防静电袋密封包装

拿出本体看看~

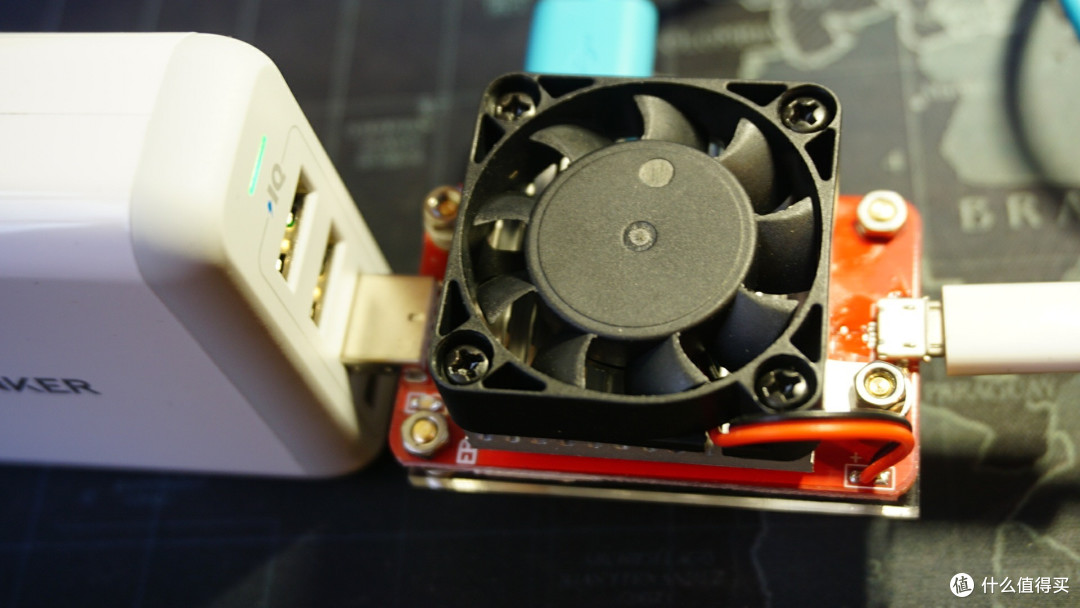

可能是首发的原因 散热器风扇没有拧到位。~

俯视图，能看出整个的布局

USB母口旁边有ZKE的标志

背部是印有标志的亚克力板

尾部的Micro口 用来连接电脑

左下角是蓝色的LED灯

MOS位置

与一些常用设备大小对比

简测：

展示完了外观，接下来就是最重要的功能环节。跟绿表 睿登5 白尾巴 作下充电测试对比。

因为小米移动电源对充电电压比较敏感，轻微的电阻变化就会引起很大的差异，所以，测试用的是ANKER的4口40W旅充，蓝罗技线，以及只有1格电的小米1W毫安电源、 先吐槽下，anker这个40W USB接口貌似设计有问题，插进的程度不一样，充电数据也不一样，全插紧反而不如刚插进一点数据好看

先是现在的标杆 YZX的绿表 5.16V 2.08A

然后是低价良品 睿登5 5.12V 1.90A

最后是很常见的白尾巴3代 5.06V,1.55A

这次的EDB-USB则是 5.13V，1.928A，吊打了白尾巴 比睿登略好，与绿表比还有差距

给个表格方便对比

然后测试下诱骗功能 设置位置在上面工具的 快充触发

9V

12V

试下绘制电流电压曲线的功能 充小米1W的移动电源：

那个突降的电流曲线貌似是小米移动电源单片机的问题，无解

再试试步进电流测试 anker40W

总的来说，以这个价格买到集诱骗，负载，电压电流检测，曲线绘制于一身的工具，非常超值
