199元，2盘位大猫盘，对标DS120j，支持硬件Raid，麦克矿业刷群晖DSM教程

引子

谁能想到2023年了竟然还能有成色不错的矿渣捡，不得不说矿老板是真的能捂得住呀，或者说是已经躺平了？今天给大家分享的就是麦克矿业mcm-ipfs，所谓的矿服务器早已关闭。

硬件配置如下：

• Soc：CPU：marvell armada3720双核A53处理器，主频1.0G；

•         RAID：ASM1092R

• 内存：ddr3 512M

• 盘位：2盘位

是不是有种似曾相识的感觉？是的，这货跟前两年火热的猫盘配置类似，不过多了点东西，就是硬件raid实现的双盘位3.5寸硬盘笼，所以我们称之为猫盘RAID max。

刷机教程及固件由好基友 大连_稍息 制作，稍息YYDS！

文章目录

• 开箱

• 拆机

• 原生系统

• 原系统删除矿机服务

• 不拆机刷群晖教程

• 群晖系统与原厂系统切换

开箱

▼包装牛皮纸，符合矿机特色。

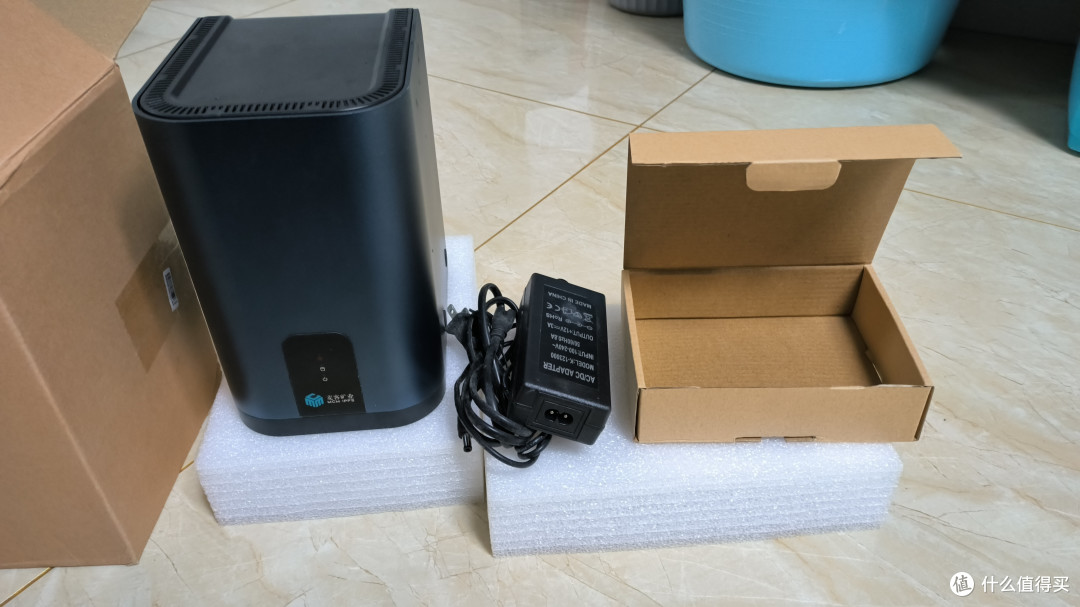

▼配件也很简单：只有电源与主机。主机正面有三个状态指示灯，分别是电源、硬盘、错误，指示灯受硬件raid芯片控制。

▼硬盘架是抽取式的，免螺丝设计，竟然还有一点小先进？

▼设备接口也很简简单，12V DC电源接口，USB3.0接口，以及千兆网络接口。

拆机

▼打开硬盘盖，取出硬盘架。

▼拧下机身侧面4个螺丝。

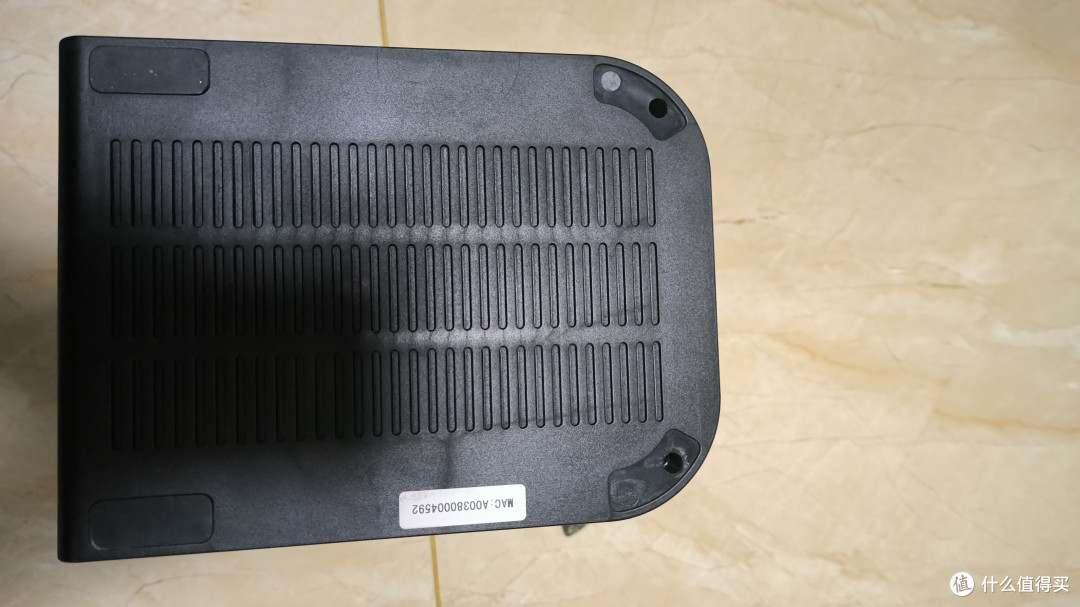

▼底部胶垫下面还有两个螺丝，图示胶垫已取下。

▼可以整体取下底板和前面板，注意前面板有一段塑料卡槽。

▼主板正面很简单，soc是88f3720，512M内存，16G emmc。马牌的armada 3720也就是猫盘和群晖DS120J的那颗芯片，配置不算太高，但胜在稳定成熟，IO性能强大，猫盘的大火无疑是最好的印证。

▼RAID板通过软排线与soc和前面板链接，硬件RAID芯片是ASM1092R。ASM1092R是企业级硬件raid芯片，通过官网介绍可以知道，这颗芯片将两个sata host(接硬盘)管理起来，对上级soc提供一个单一sata口，也就是透明管理raid阵列，支持通过引脚或者gui配置为raid0 raid1 jbod，不管如何配置，在机器soc看来就是一块硬盘。

▼RAID模式切换，下图所示位置是空焊的切换开关。

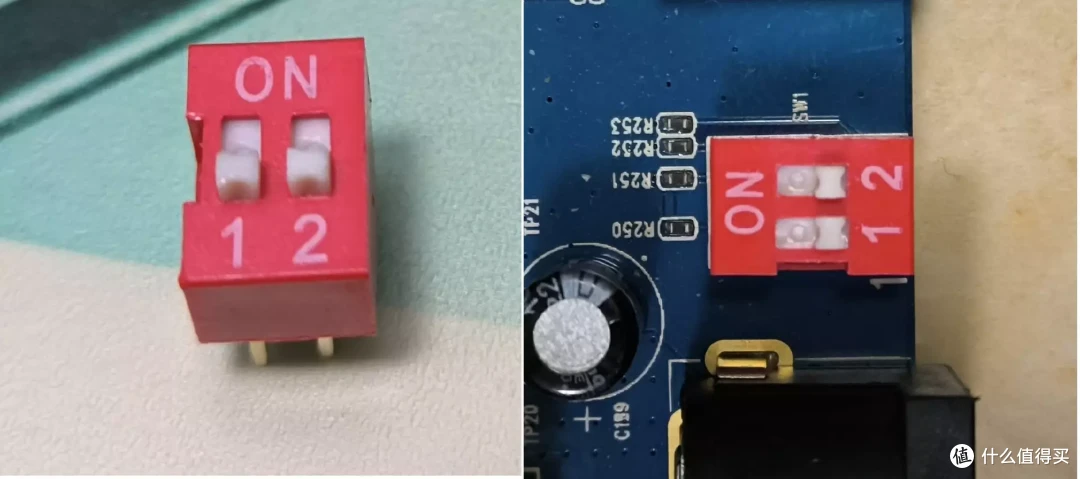

▼使用2位拨码开关焊接好后就成了下面的样子，是不是经常在硬盘阵列柜中开到这样的开关。拨码开关on对应的短接，off对应开路不短接（两个拨码开关均为off）:jbod-span或者叫big，日志显示volume 容量 1+2，短接黄色这边（拨码开关1为on）是raid1 或者叫safe 小容量1
短接红色这边（拨码开关2为on）:raid0 或者叫fast 小容量2该表拨码开关或短接状态后需要断电重启机器，raid芯片重组硬盘，原厂系统或者群晖系统都会识别为新的硬盘，需要格式化或者重装群晖

原生系统

▼开机联网原系统是ubuntu系统，用户名和密码都是root，可以直接使用ssh登录。

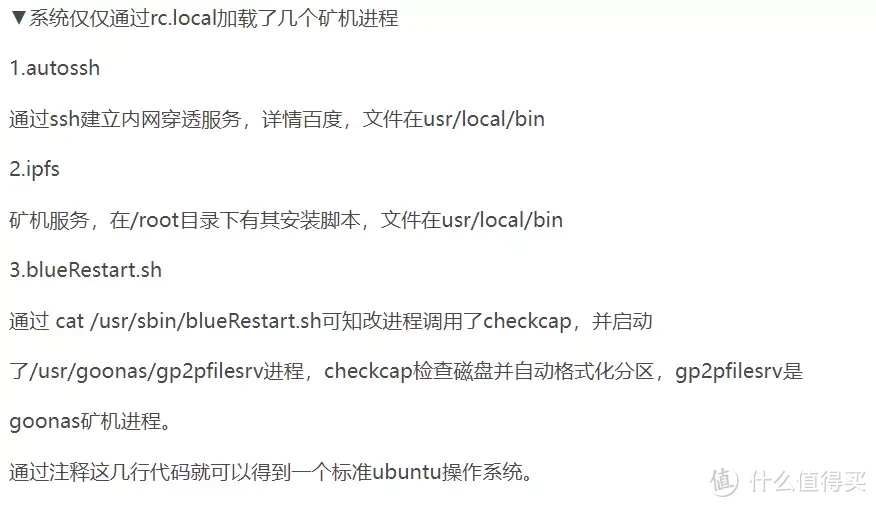

▼以下内容由于放在文章编辑器中会造成无法保存，因此以截图代替。

原系统删除矿机服务

▼以下内容由于放在文章编辑器中会造成无法保存，因此以截图代替。

在路由器找到机器iP地址，使用winscp登录并定位到该文件并双击编辑。

删除或注释途中代码，保存并关闭文件，winscp将自动上传修改并覆盖。

不拆机刷群晖教程

▼装群晖前一定要装入硬盘，一定要装入硬盘。

1.所需程序、固件的下载地址放在评论区。

2.由于原机dtb没有spi flash信息，进入ubuntu后实际无法访问mtd设备，使用下载的dtb覆盖/boot/armada-3720-community.dtb。

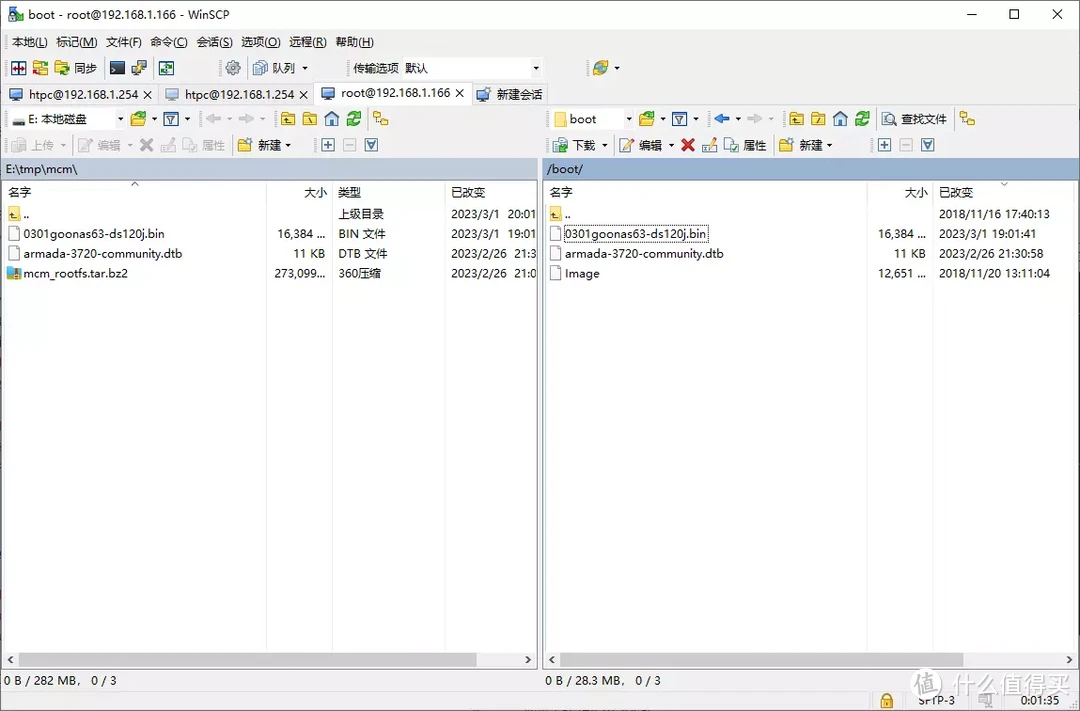

同样使用winscp，如图，本地目录找到下载文件，远程目录切换到/boot目录，重命名本地文件，并拖放到远程覆盖，同时将群晖引导文件也放入。

3.ssh登录机器重启后就能看到mtd设备，使用命令写入群晖引导文件，命令参看下图倒数第五行，在文章中放命令行会造成编辑器无法保存内容。

4.重启安装群晖

• 重要！！！！目前测试由于群晖7.0以上策略更加严格，1092（RAID行骗）不在群晖硬盘支持列表，无法执行secure erase，所以不能直接安装7.0以上，否则无法建立存储池，就无法使用了。



▼因此必须首先离线安装6.2，这时候可以看到信息面板和存储均正常。

▼至于是否升级DSM7.0看个人意愿。个人觉得6.2流畅，如升级7.0以上，则信息不显示和硬盘警告，主要是群晖7.0策略更加严格，无法读取smart信息则会出现硬盘警告。

5.关于群晖关机，由于风扇、led、和硬盘都是由asm1092控制，且asm1092声称支持硬盘和主机热插拔，实际测试群晖关机后，硬盘指示灯灭，可以直接拔电。

群晖系统与原厂系统切换

使用下载的“默认群晖shaoxi_boot.scr”或者“默认原厂shaoxi_boot.scr”文件，放入单个fat32分区的U盘，改名为shaoxi_boot.scr，上电后自动切换两个系统。

如果使用DSM7.0及以上系统觉得卡顿，可以直接切换到原厂系统，然后从不拆机刷群晖教程再来一遍就可以写入6.2引导，再次离线安装6.2。

关于黑群晖成品NAS的建议

▼绿联DX4600不论在硬件做工还是硬件配置上都十分优秀，最重要的是保留了HDMI输出接口，可以直接部署安装我们想要折腾的NAS系统，黑群晖，Unraid都可以。N5105处理器、双2.5G网口，4个3.5英寸盘位以及2个M.2盘位，该有的都有，铝坨坨机箱看着也很爽。

绿联私有云DX4600nas存储服务器家用家庭网络存储私个人云局域网共享盘低功耗主机盒子四盘位多种RAID模式2758元天猫精选去购买

写在最后

麦克矿业（猫盘RAID MAX）相较猫盘以及DS120j优势明显：一方面是双3.5盘位，另一方面机箱质量与做工比猫盘好很多，比DS120j的塑料壳壳也要强一些，最重要的是还支持硬件RAID，就很好玩。劣势在与RAID芯片造成DSM7.0的安装不那么顺畅，但是，又不是不能用.JPG。

作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
