PFC + 正激架构拓扑设计，全汉460W服务器电源拆解
2026-08-17 15:42:38
0点赞
0收藏
0评论
前言
服务器、工控设备对供电稳定性、长时间连续运行能力有着严苛要求，企业级 1U 机架电源在散热设计、器件耐压、多路限流保护、能效控制上标准相对更高。
本期带来全汉 FSP460‑701UH 460W 1U 服务器电源完整深度拆解，这款电源为标准 ATX 线束输出方案，支持 100‑240V 全宽市电输入，通过 80 PLUS 铜牌能效认证，多路独立 12V 输出架构可适配机架服务器、工业主机、存储设备等场景。
整机采用双风扇对流散热、分区域功率器件散热片布局，内部搭配成熟 PFC + 正激主变换 + 独立辅助待机电源完整拓扑，支持多重保护机制。接下来我们从外观尺寸、接口线束、电路架构、物料选型、散热设计等各方面来全面了解全汉这款产品。
全汉460W服务器电源外观

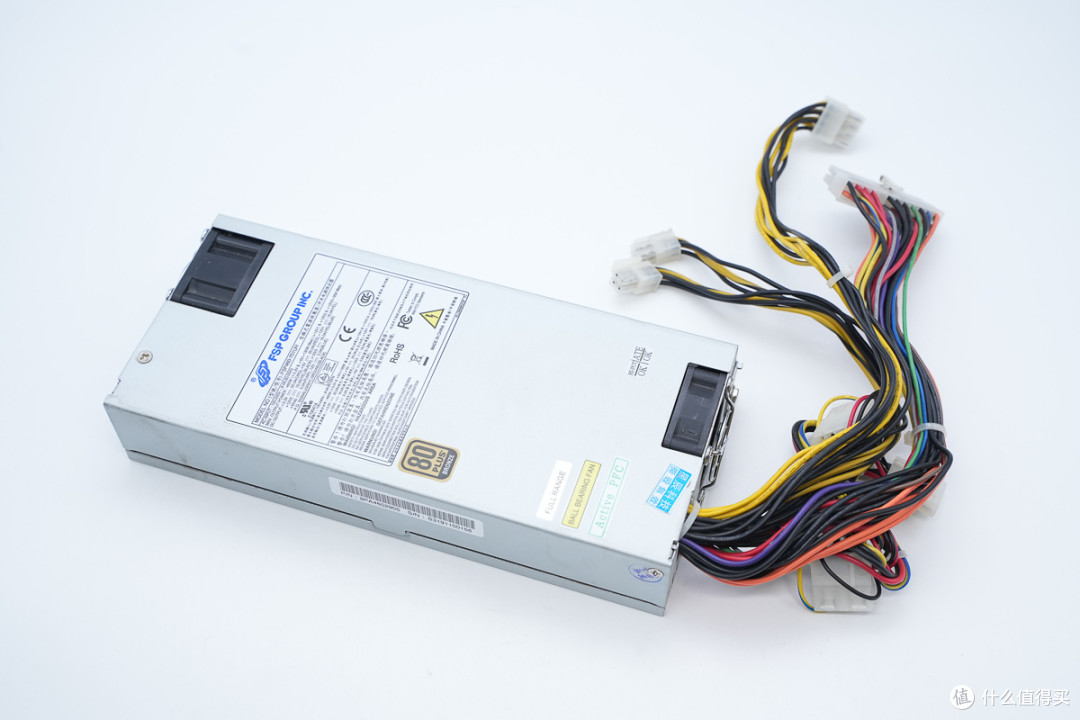

全汉460W服务器电源采用全金属外壳，同时自带多组 ATX 标准供电线束设计。

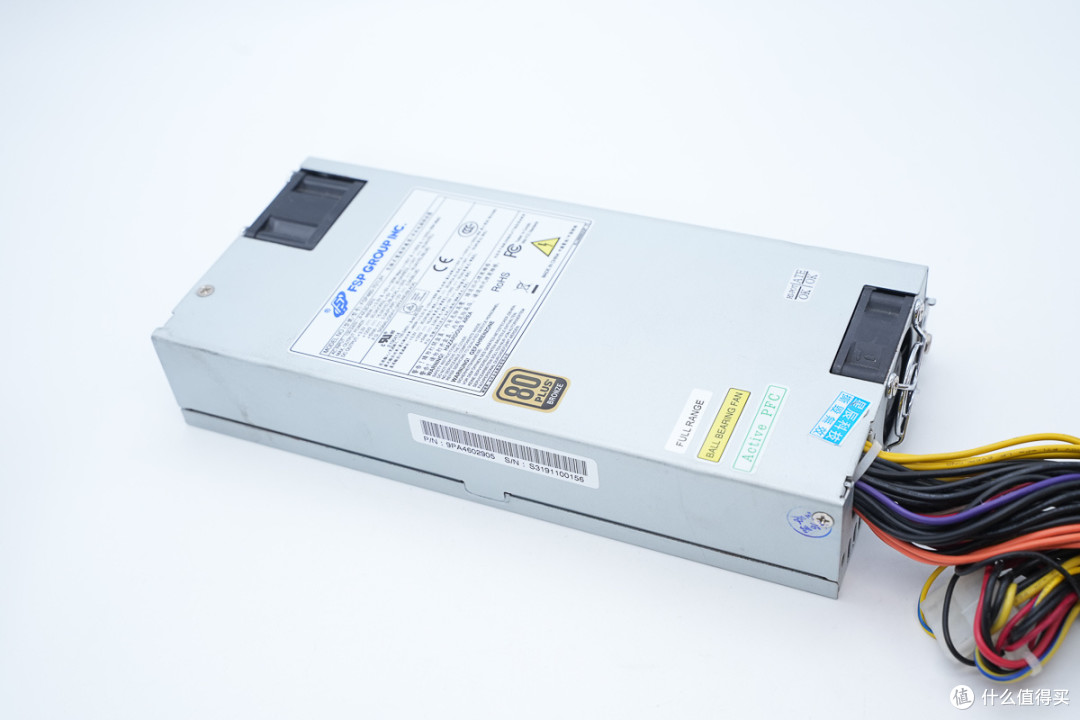

机身外壳通过卡扣以及螺丝进行固定，顶部贴有电源铭牌。

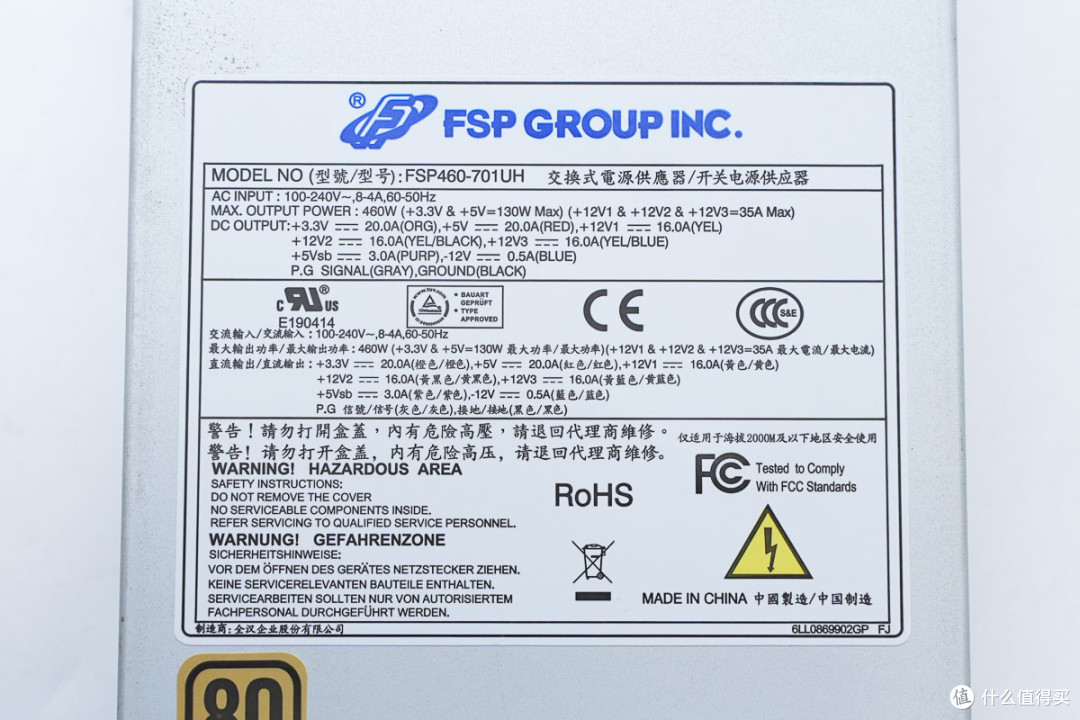

电源铭牌特写
型号：FSP460‑701UH
AC输入：100-240V~，8-4A，60-50Hz
最大输出功率：460W (+3.3V & +5V⎓130W Max) (+12V1 & +12V2 & +12V3⎓35A Max)
直流输出：
+3.3V⎓20.0A（橙色）
+5V⎓20.0A（红色）
+12V1⎓16.0A（黄色）
+12V2⎓16.0A（黄黑色）
+12V3⎓16.0A（黄蓝色）
+5Vsb⎓3A（紫色）
-12V⎓0.5A（蓝色）
P.G信号（灰色）
接地（黑色）
制造商：全汉企业股份有限公司
产品通过了CCC、CE、FCC认证，以及80 PLUS铜牌能效认证。

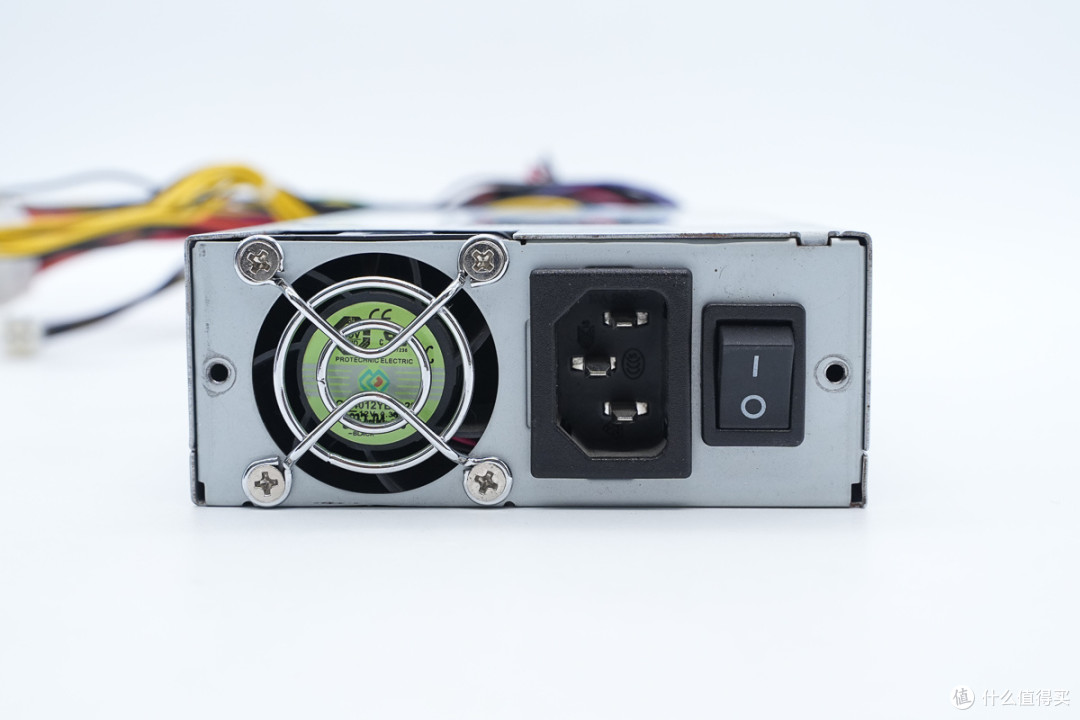

电源输入端设有品字供电接口、开关键以及散热风扇。

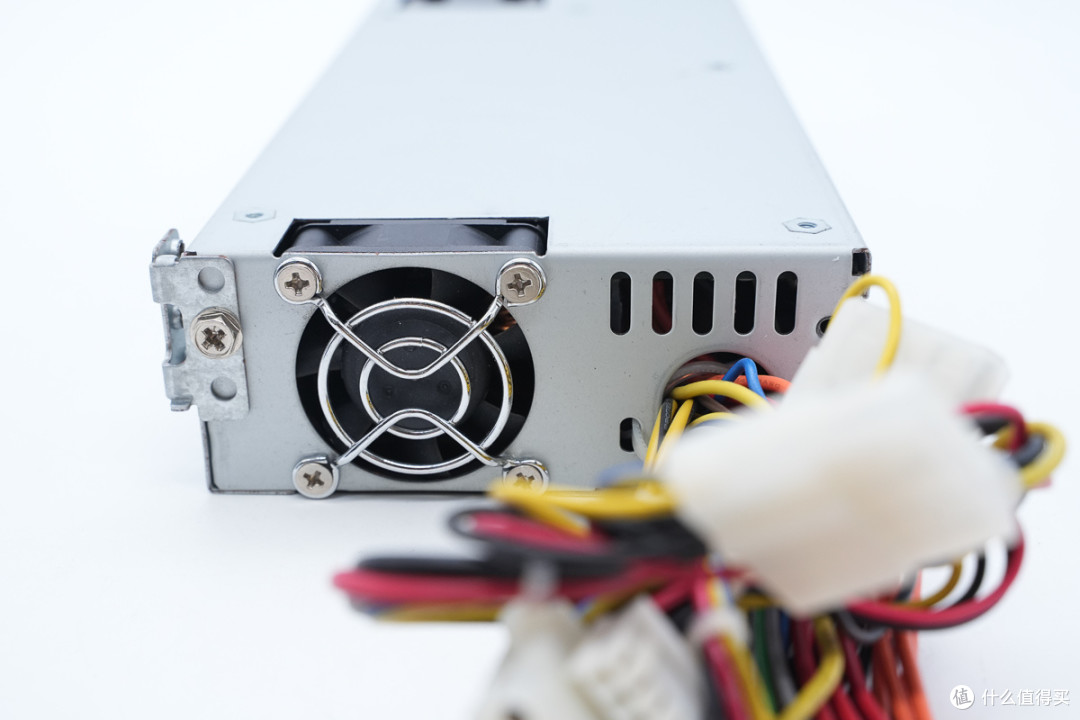

另一端也设有风扇。

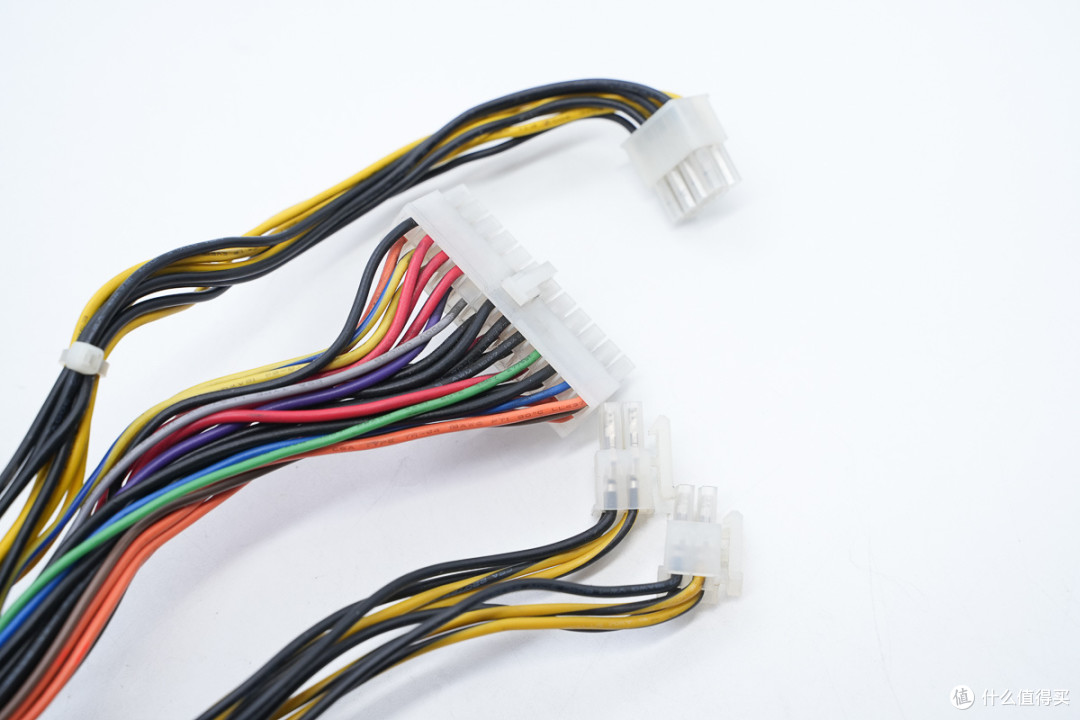

24Pin ATX和4Pin CPU输出线束一览。

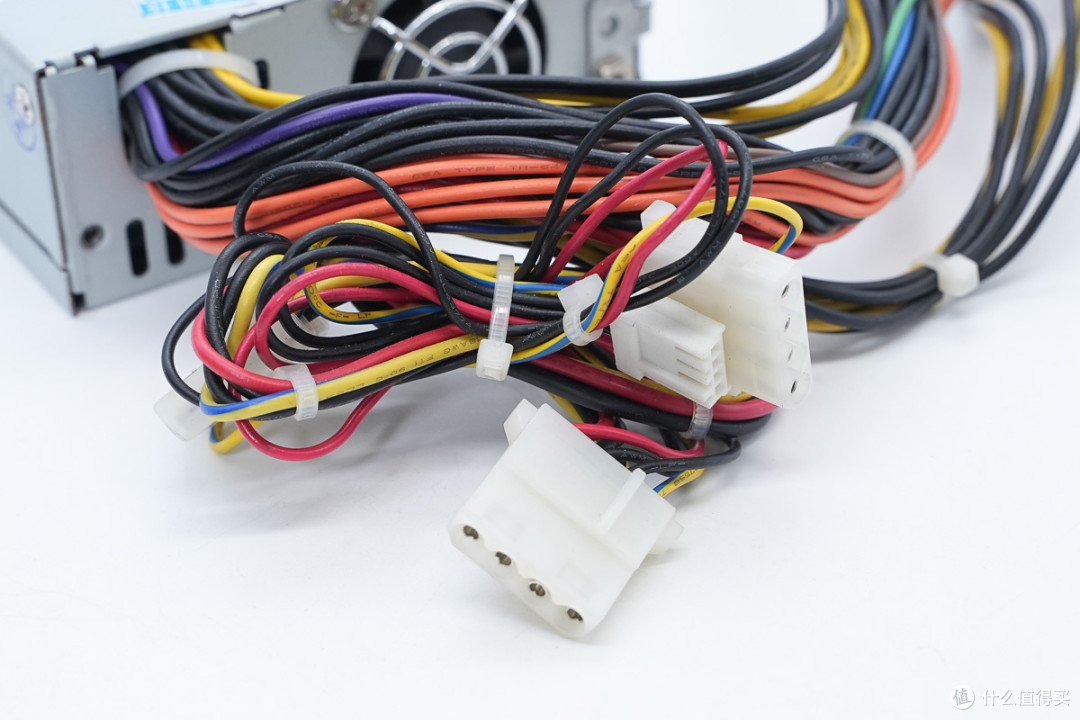

另外大 4D和小 4Pin 软驱供电线束一览。

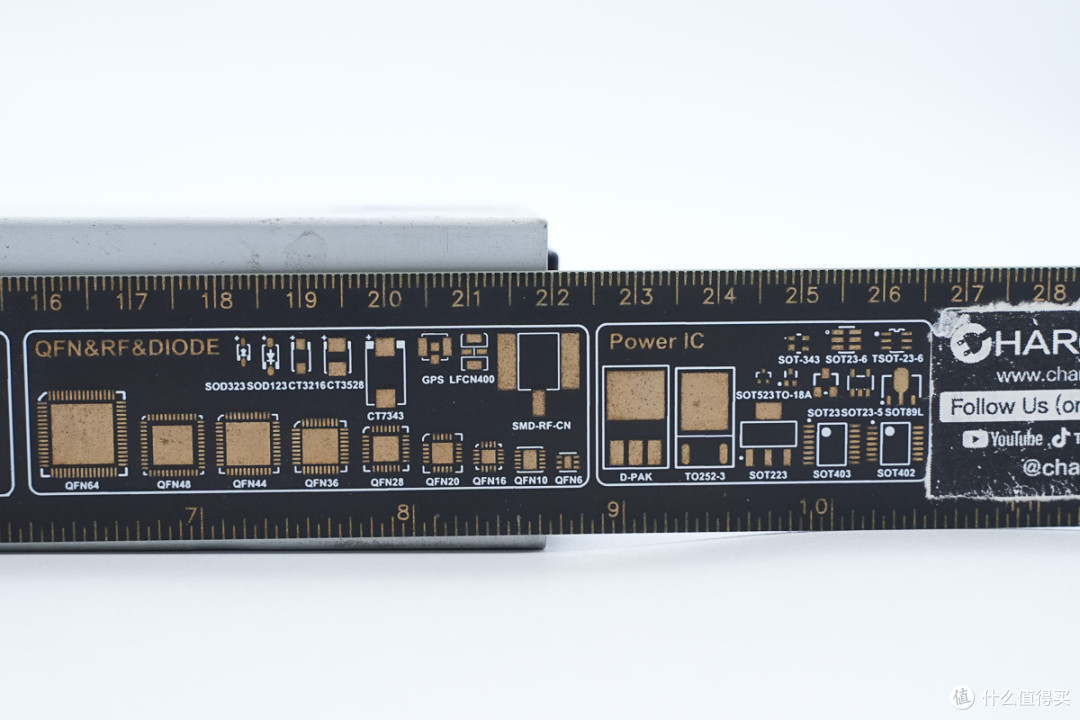

实测电源机身长度为21.9cm。

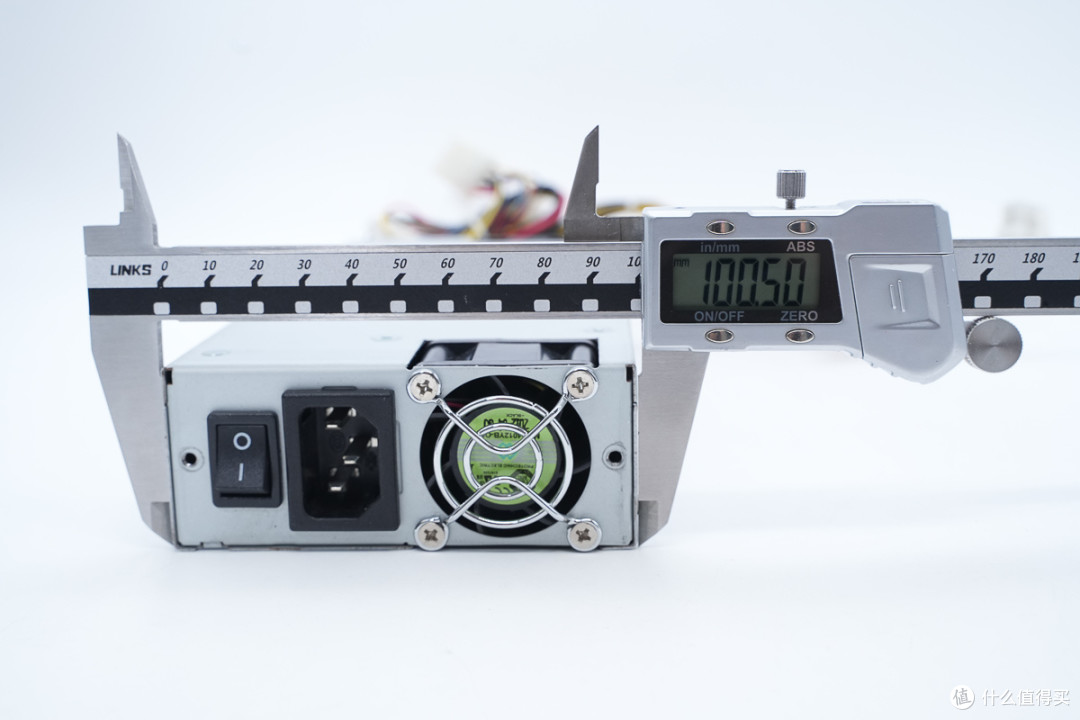

宽度为100.5mm。

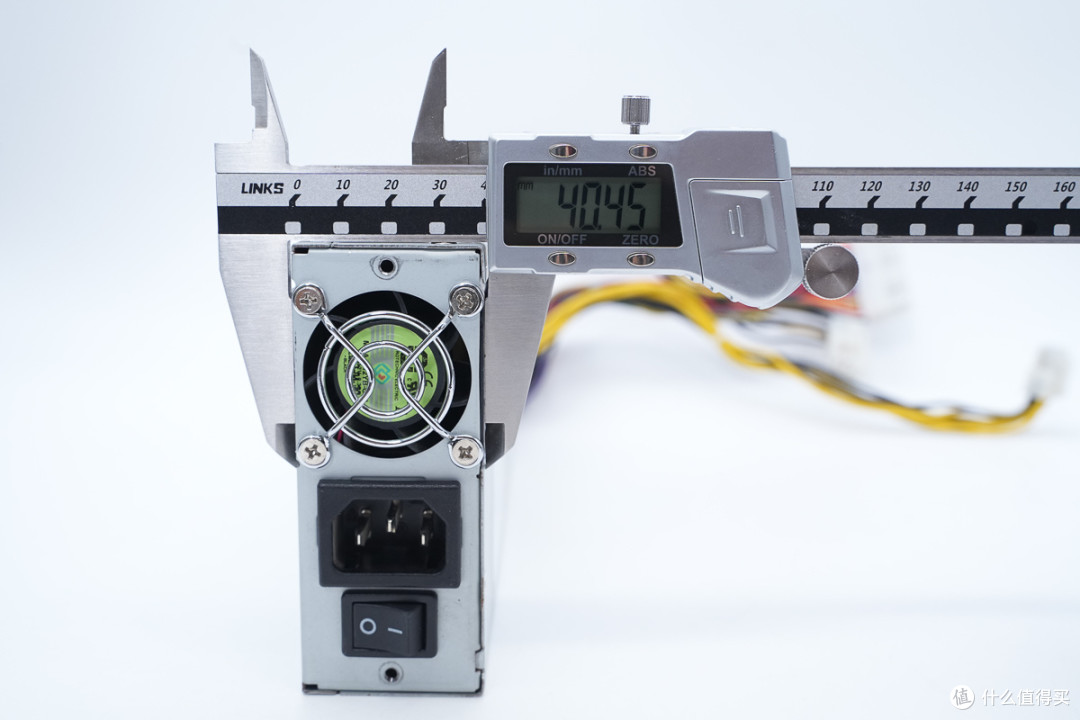

厚度为40.45mm。

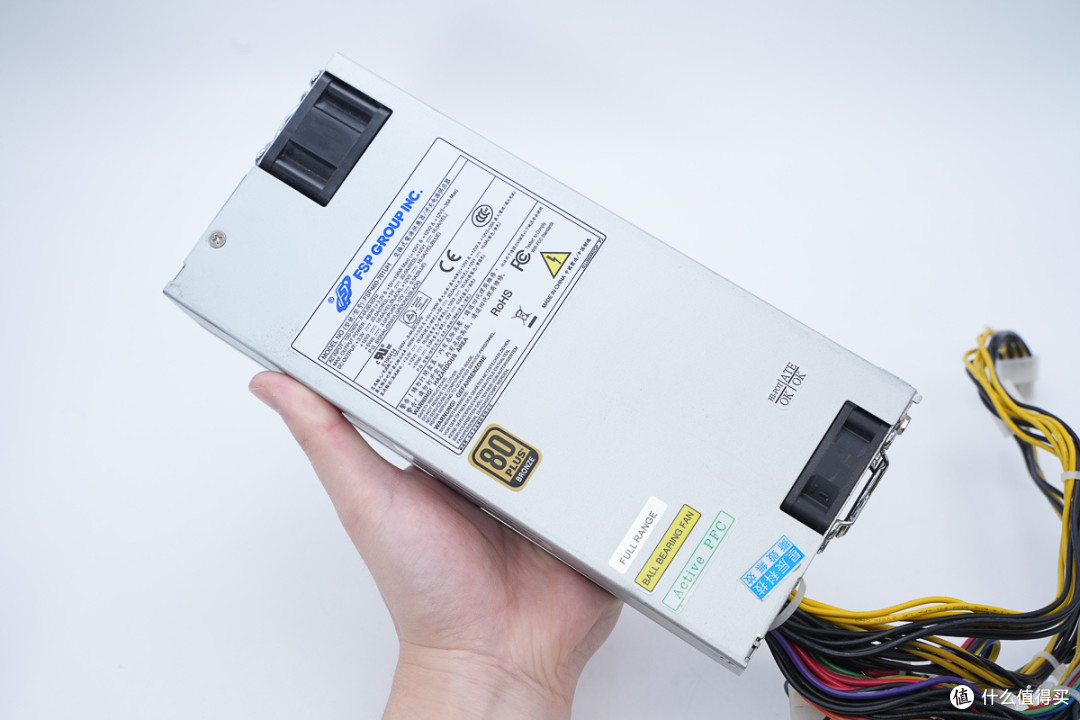

电源拿在手上的大小直观感受。

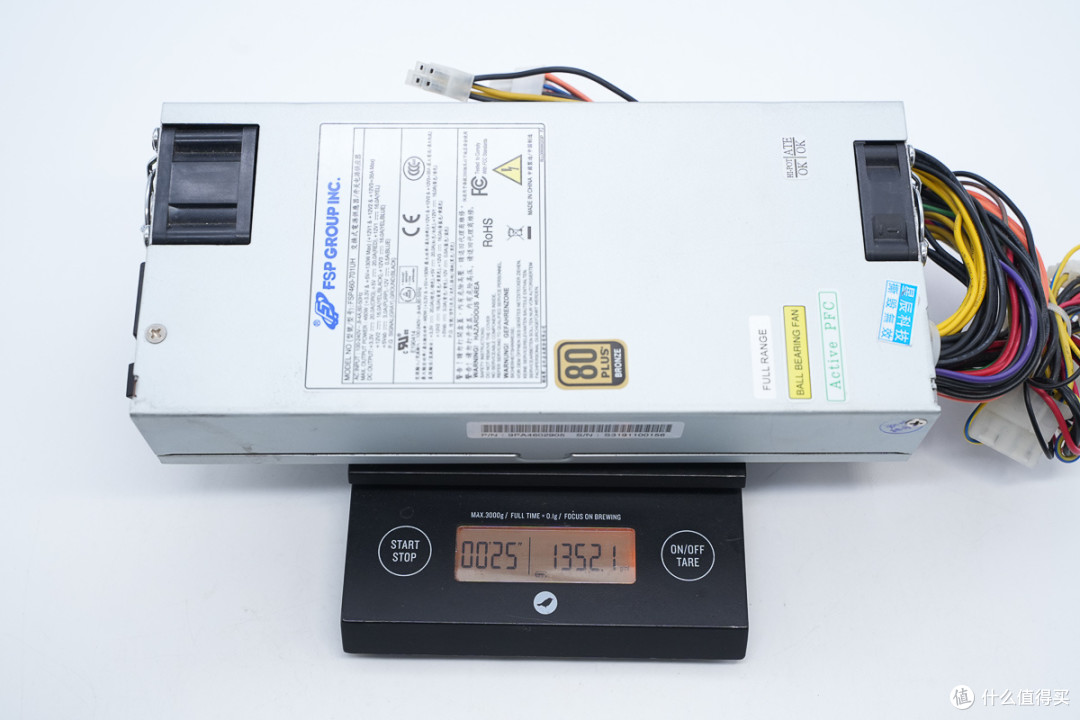

另外测得其重量约为1352g。
全汉460W服务器电源拆解

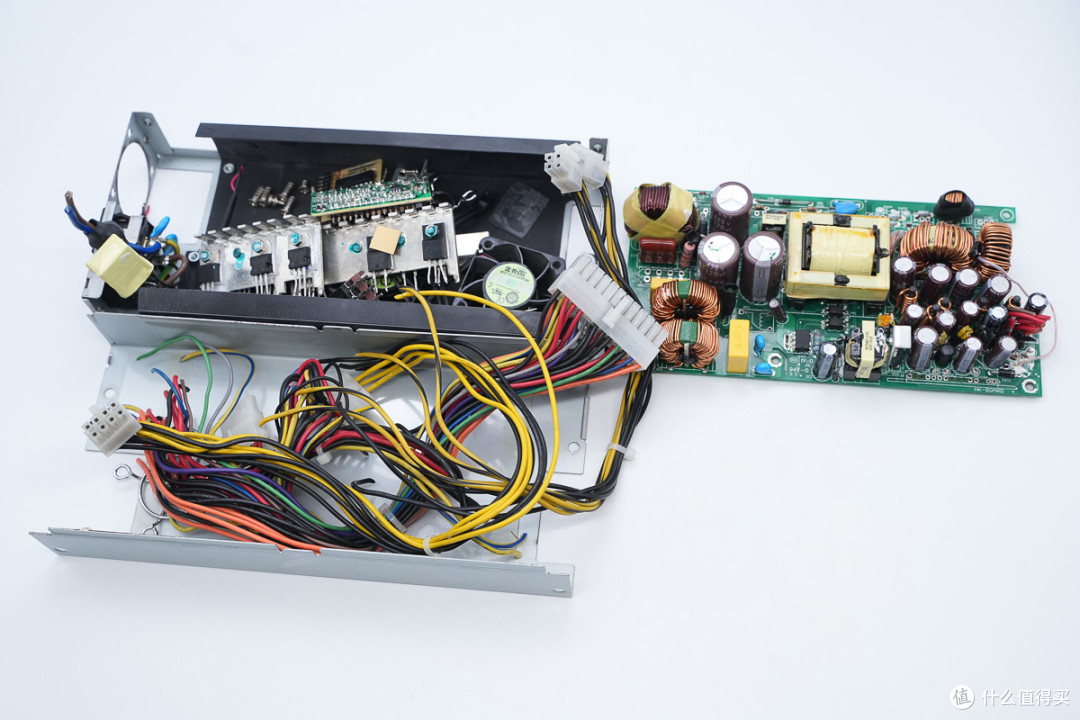

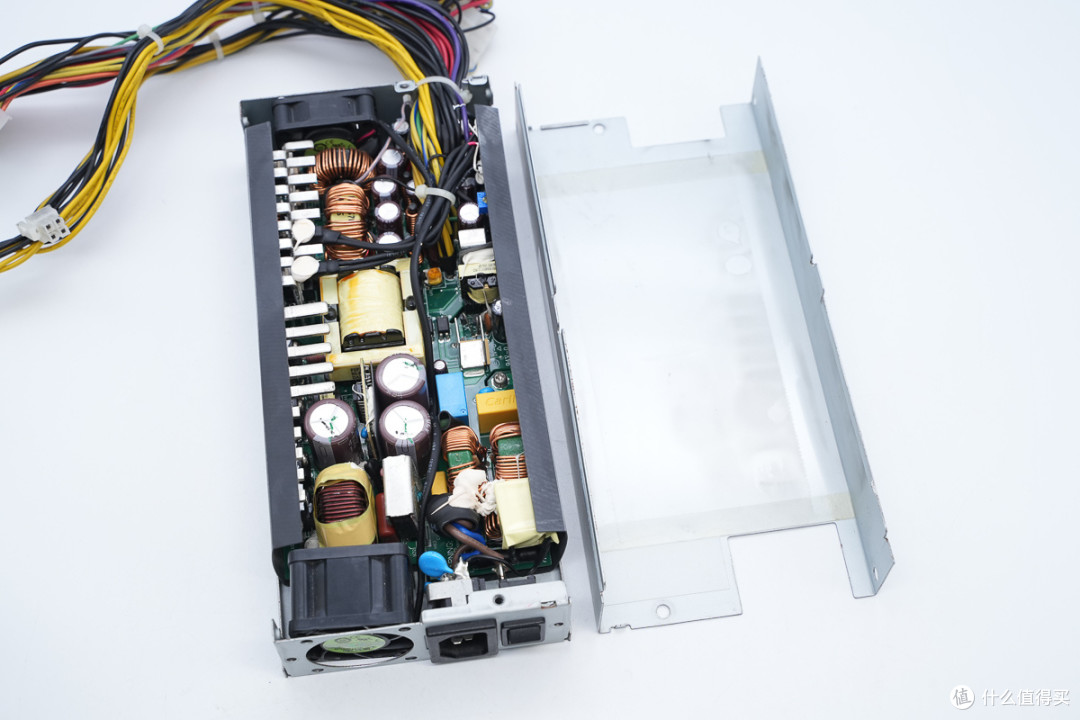

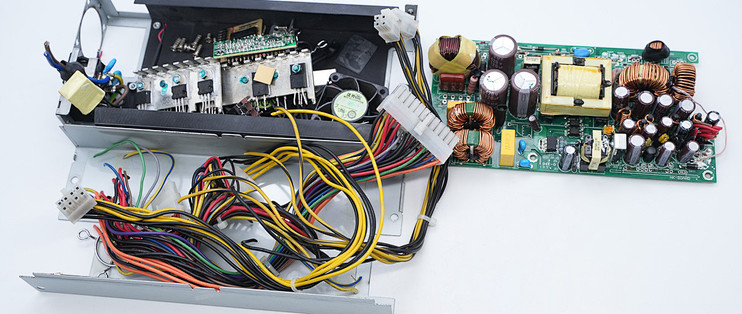

拆掉螺丝将电源机身外壳打开。

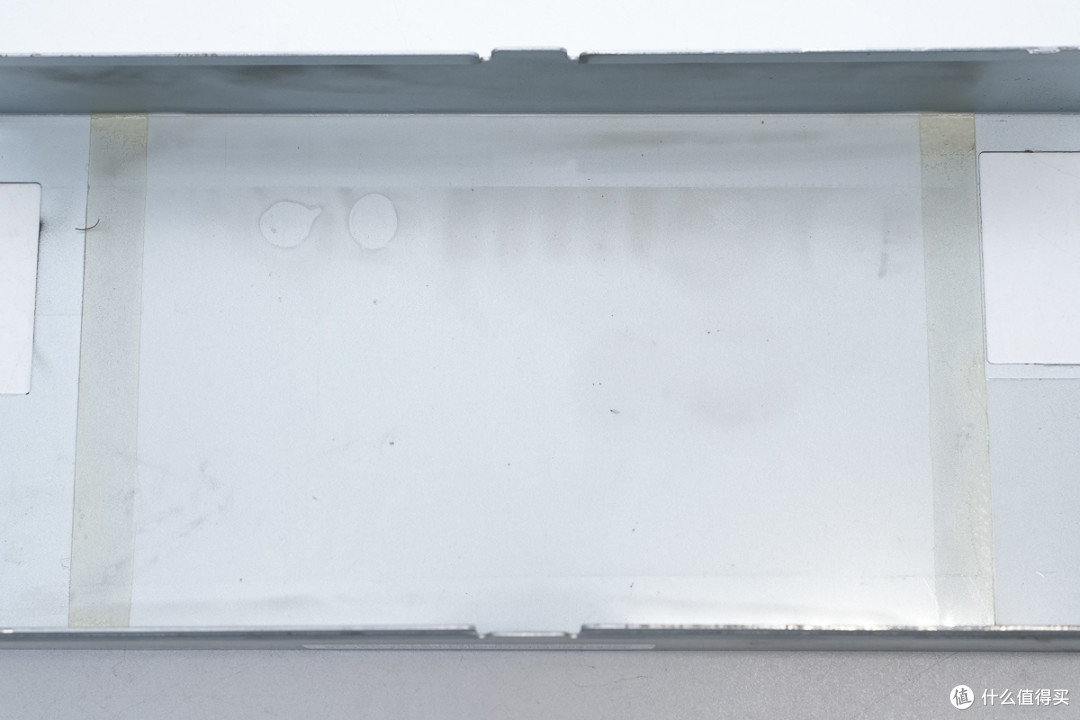

顶部外壳内侧设有一层绝缘层。
另一半壳体与PCBA模块间设有麦拉片隔离绝缘。

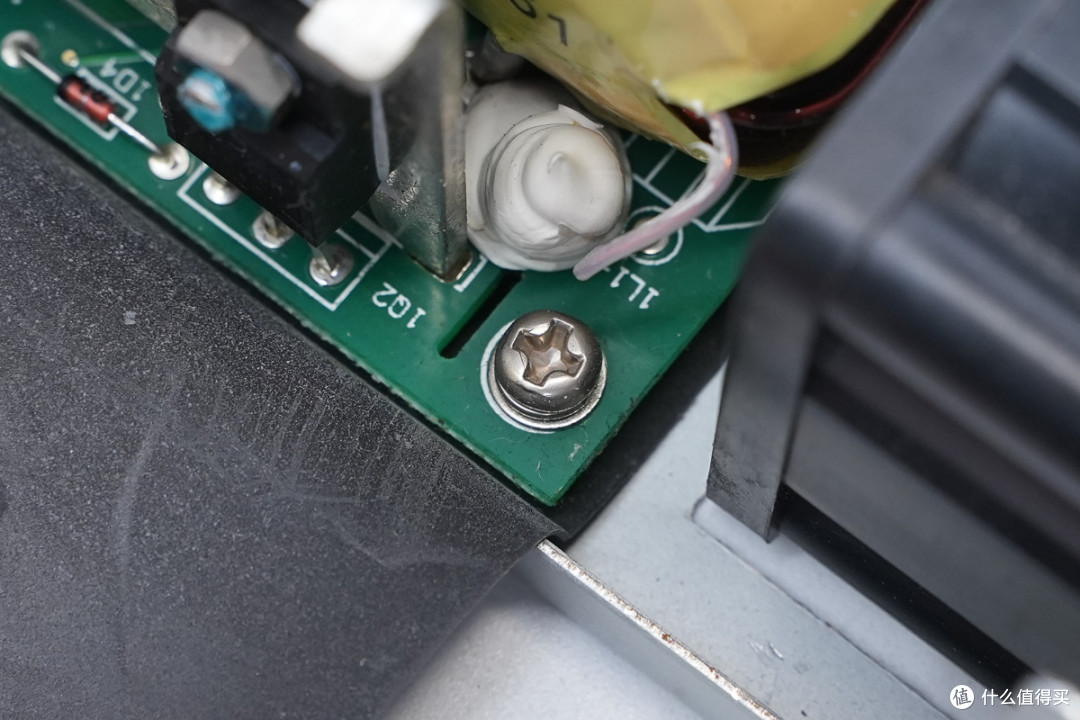

PCBA模块使用螺丝进行固定。

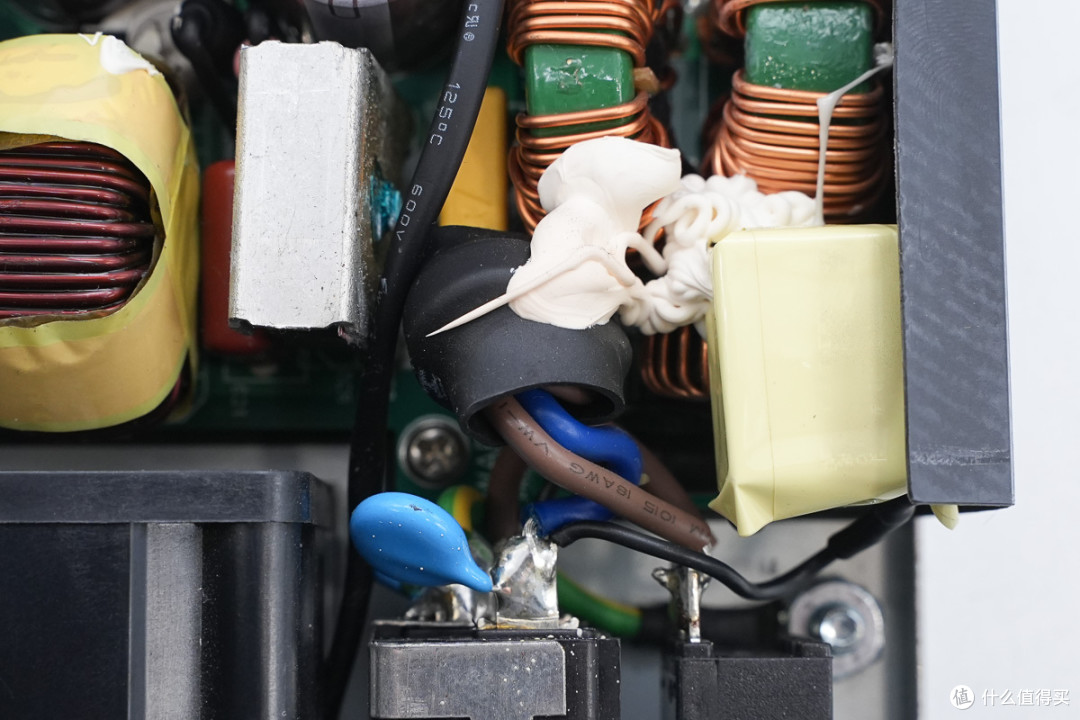

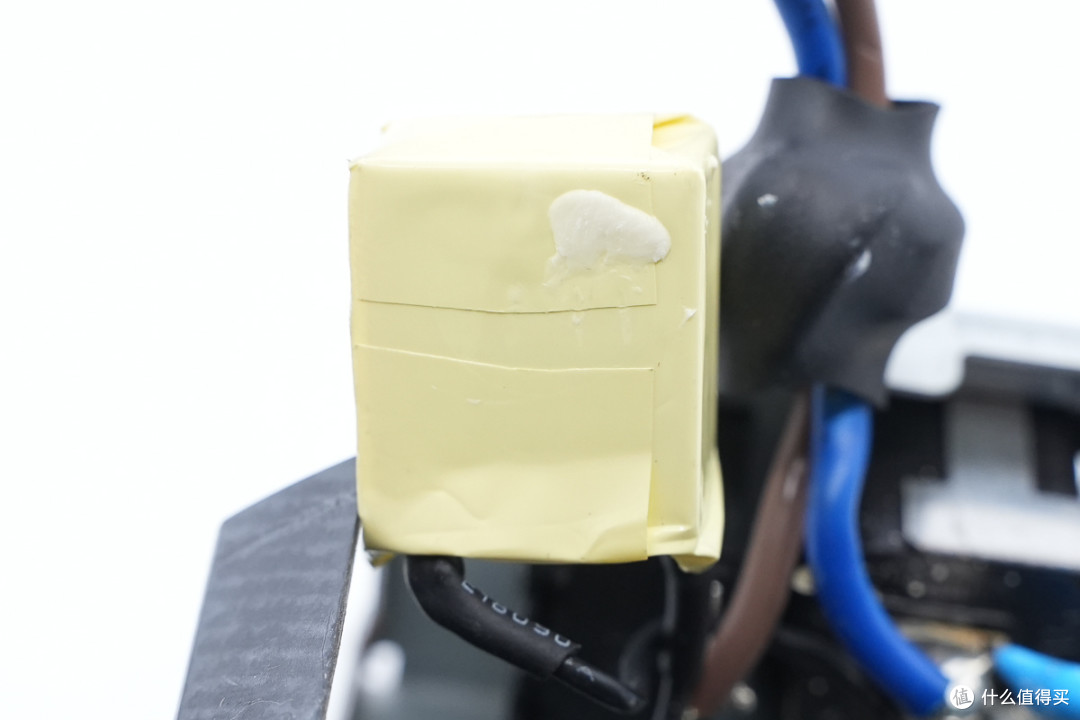

输入端AC交流导线外套抗干扰磁环，共模电感等器件打胶加固。

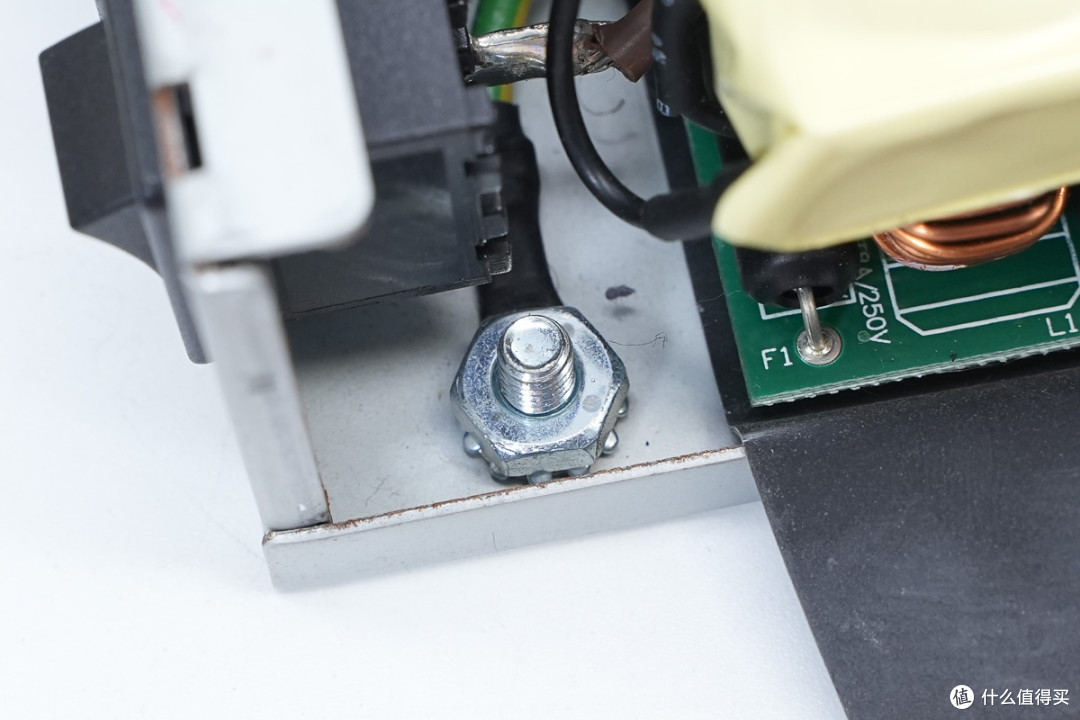

地线通过螺丝连接金属壳固定。

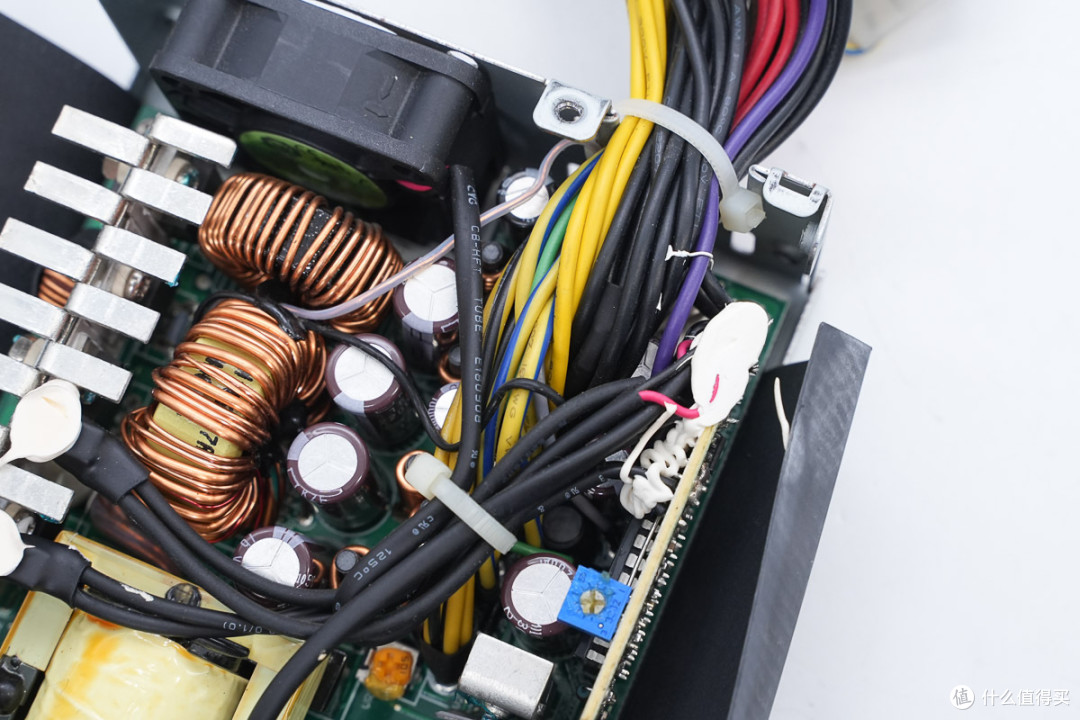

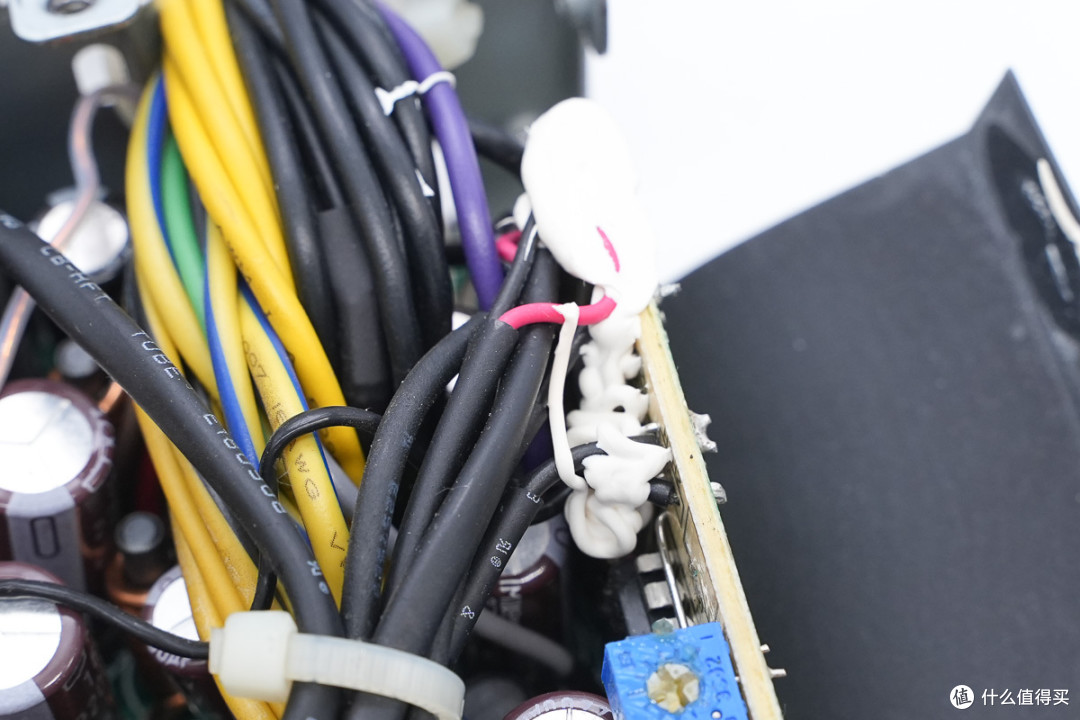

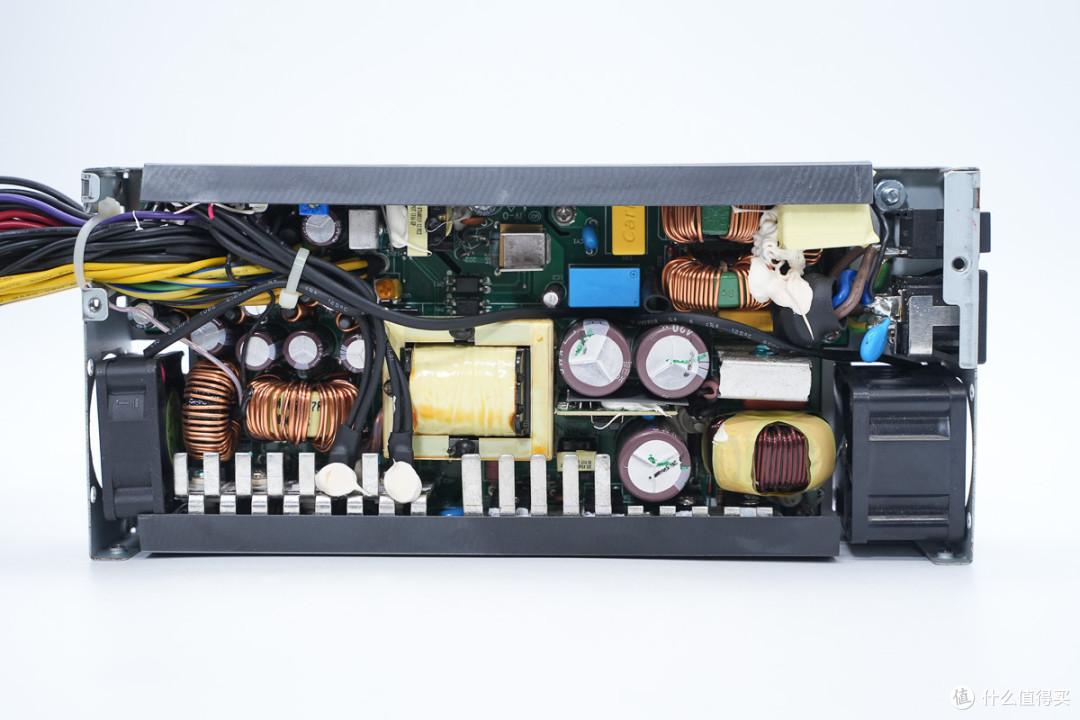

电源内部风扇供电导线、热敏电阻导线以及ATX供电线束全部捆扎整理。
风扇和热敏电阻的导线焊接到次级控制小板上，并且打胶加强保护。

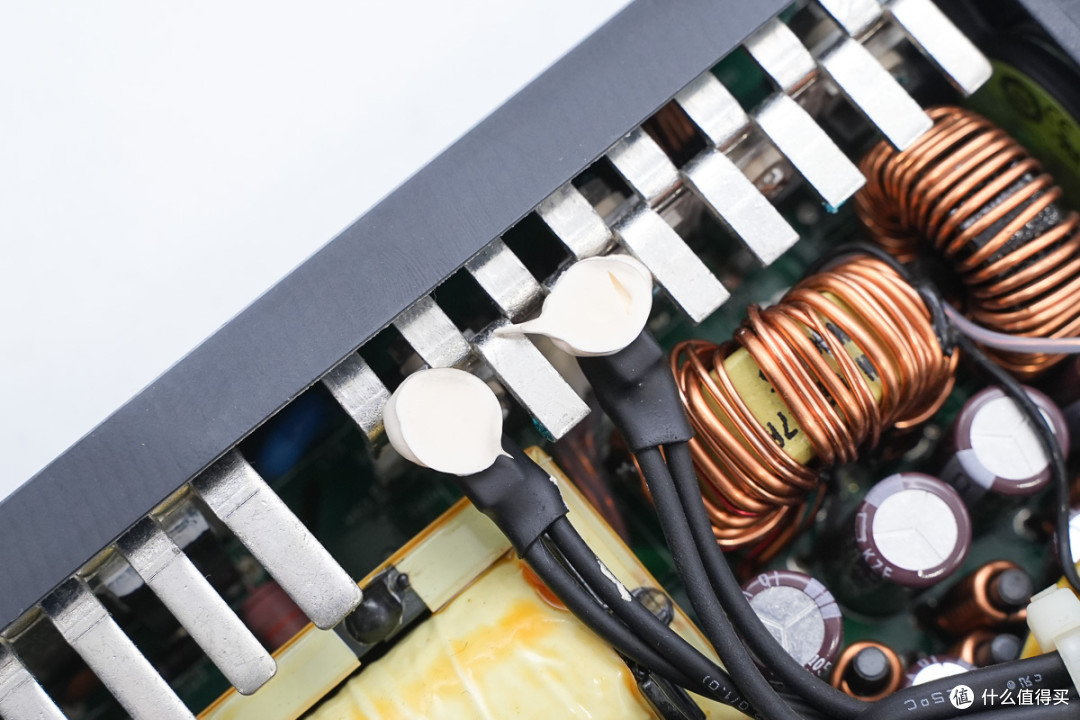

两颗热敏电阻延伸至另一侧整流管散热片上监测温度，并打胶固定。

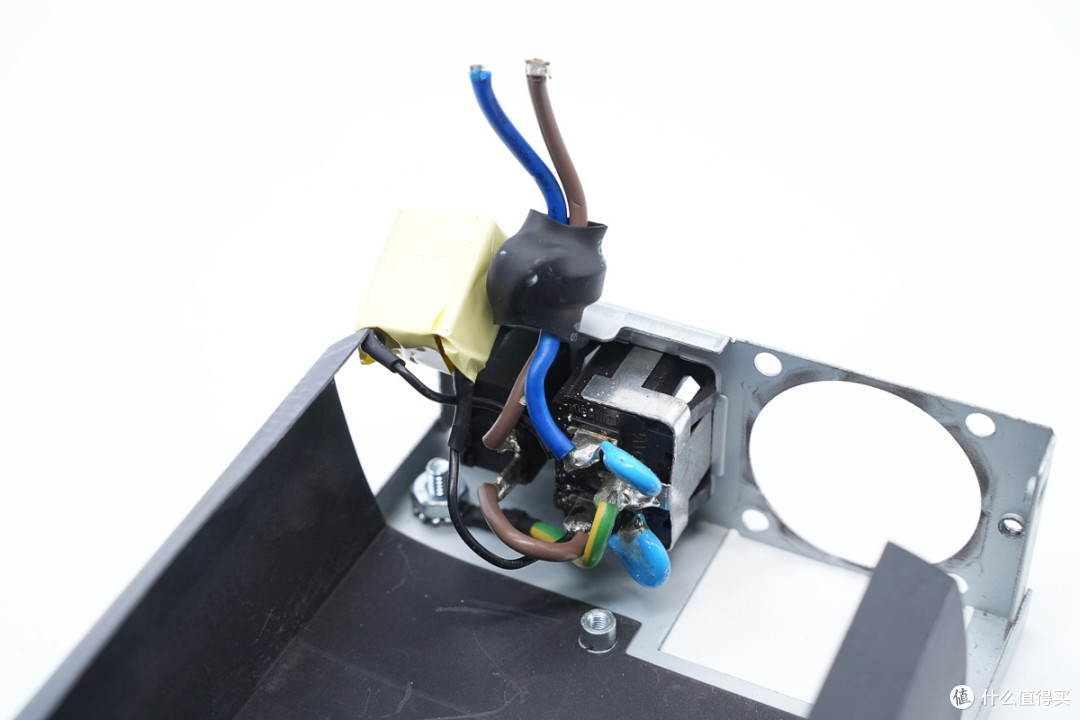

将PCBA模块拆出，供电接口母座上焊接Y电容和安规X2电容。
安规X2电容包裹绝缘胶带。

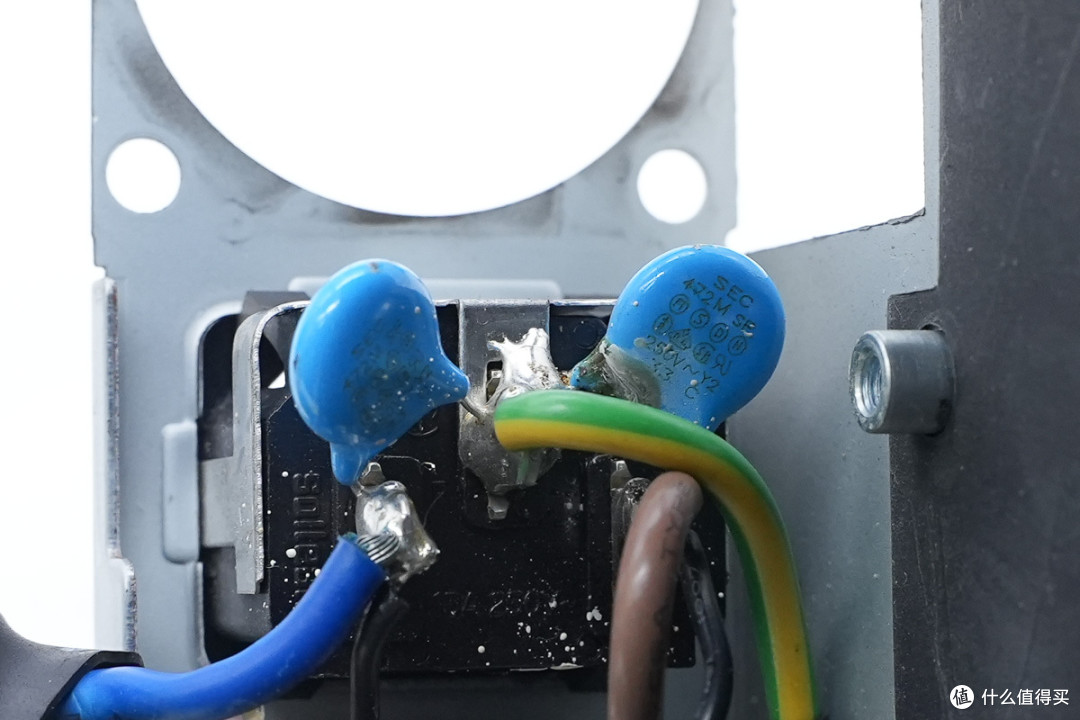

两颗蓝色Y电容来自SEC成功工业，料号472M。

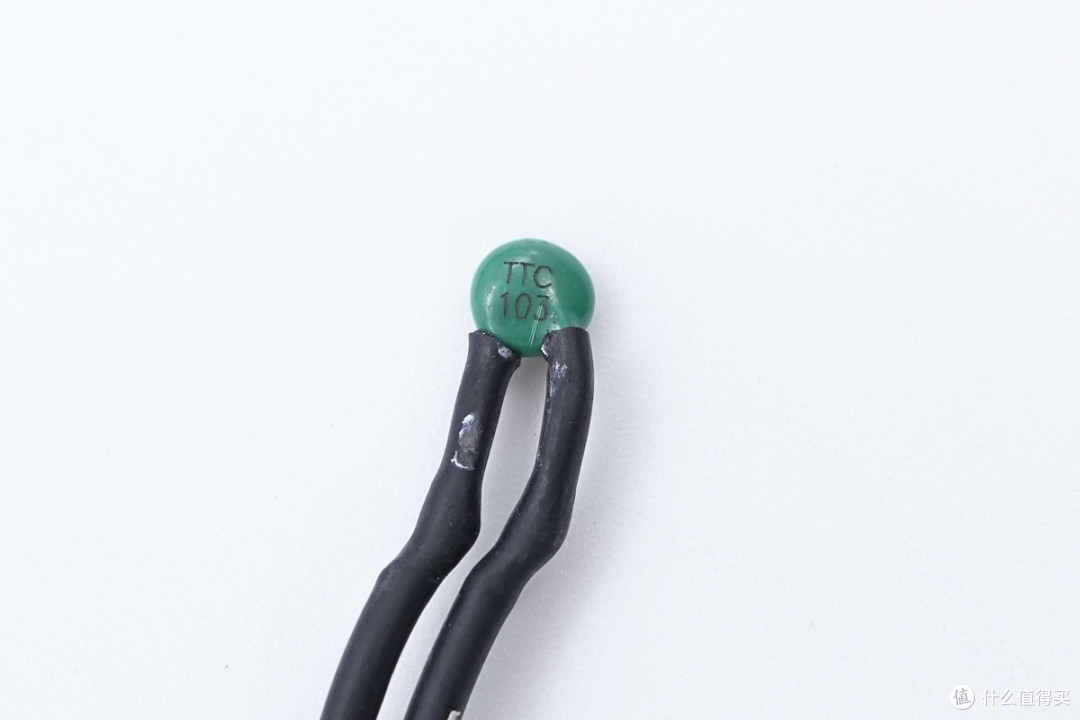

热敏电阻特写。

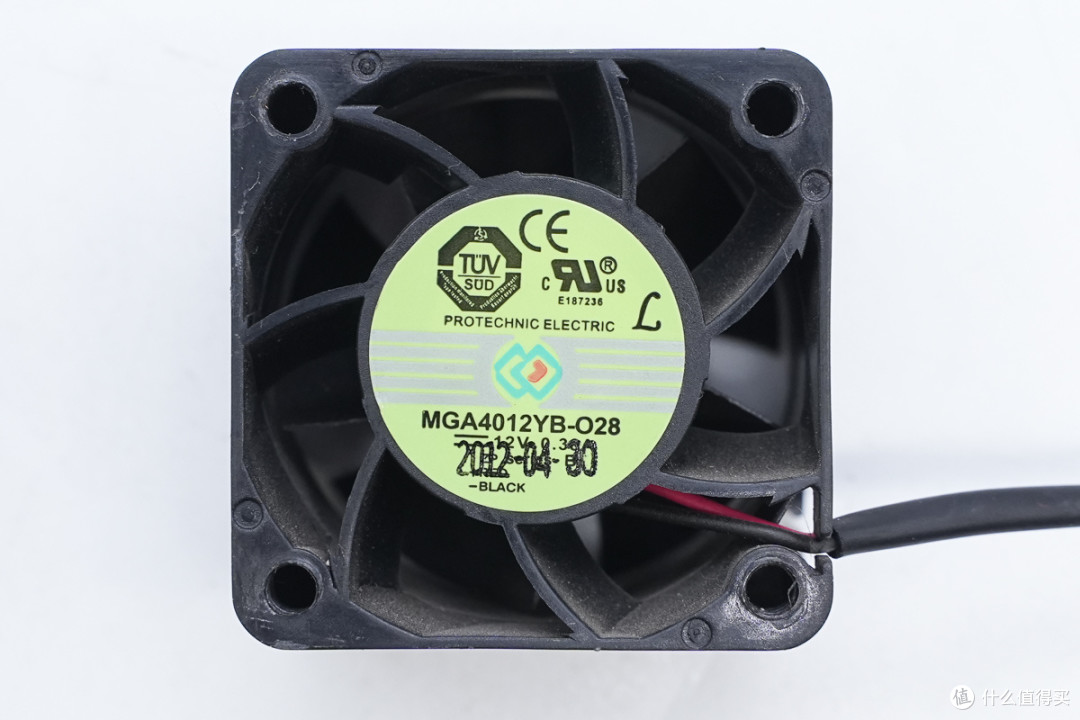

散热风扇来自永立，型号MGA4012YB-O20，规格为12V 0.38A。

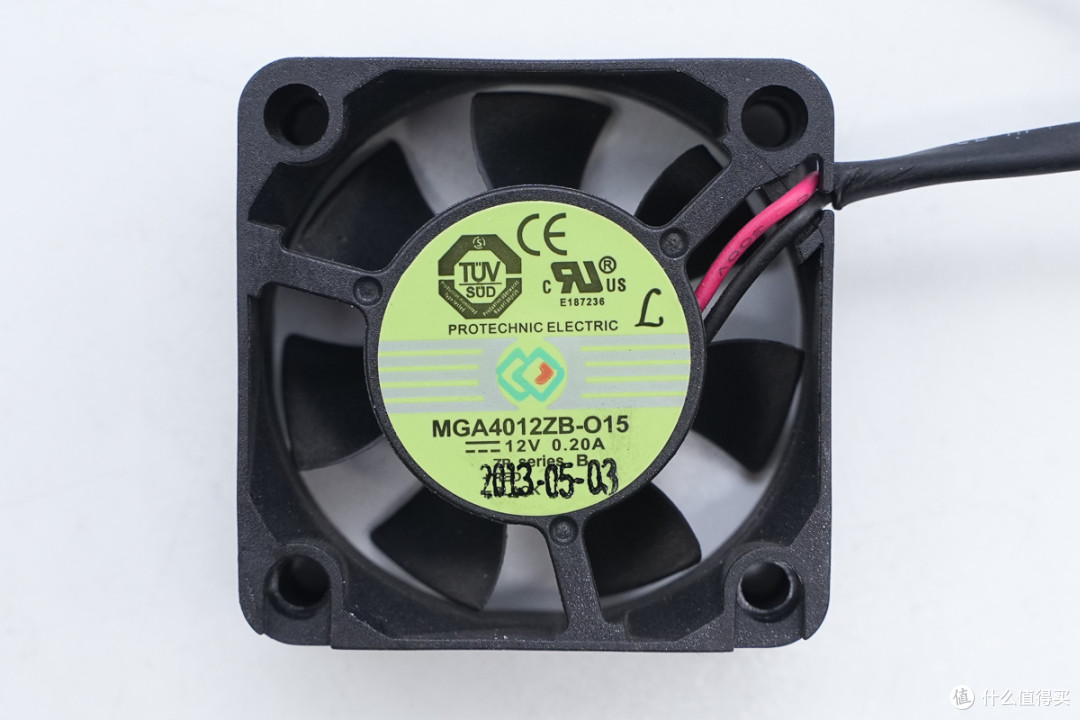

另一个风扇也是来自永立，型号MGA4012ZB-O15，规格为12V 0.2A。

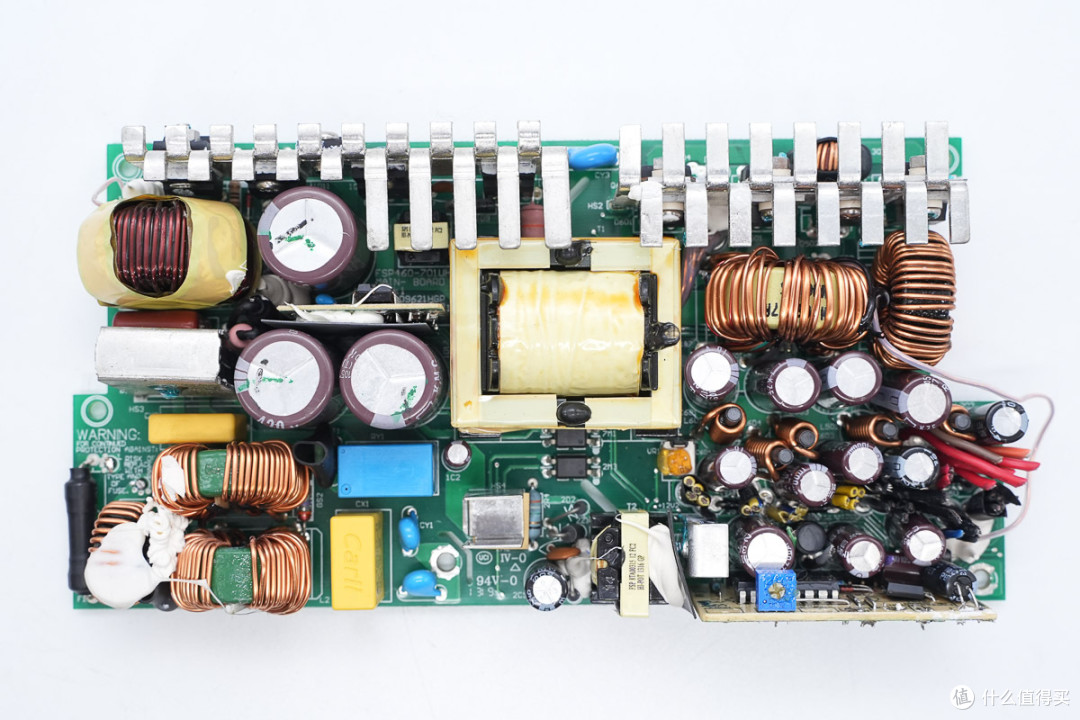

PCBA模块正面一览，中心区域设有继电器、滤波电容、变压器等器件，并焊接电源初级主控小板，同时侧边散热片开叉梳齿式设计，最大化散热面积以提升散热效果。

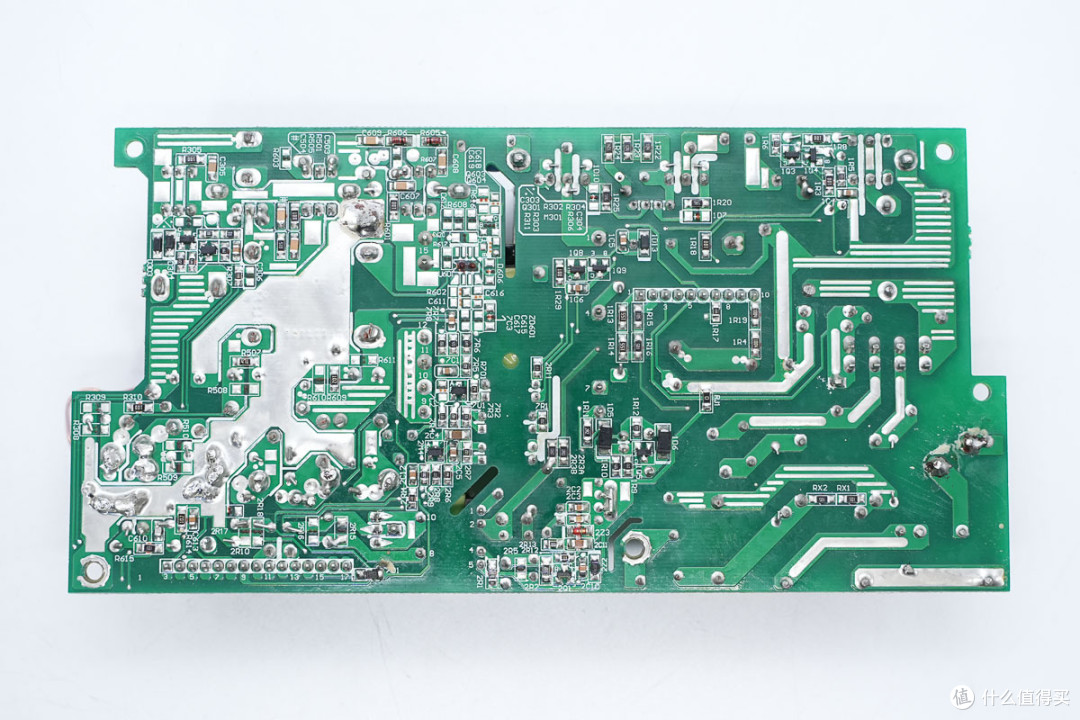

主板背面一览，可以看出这款电源将电路的主要器件全部布局在了正面。

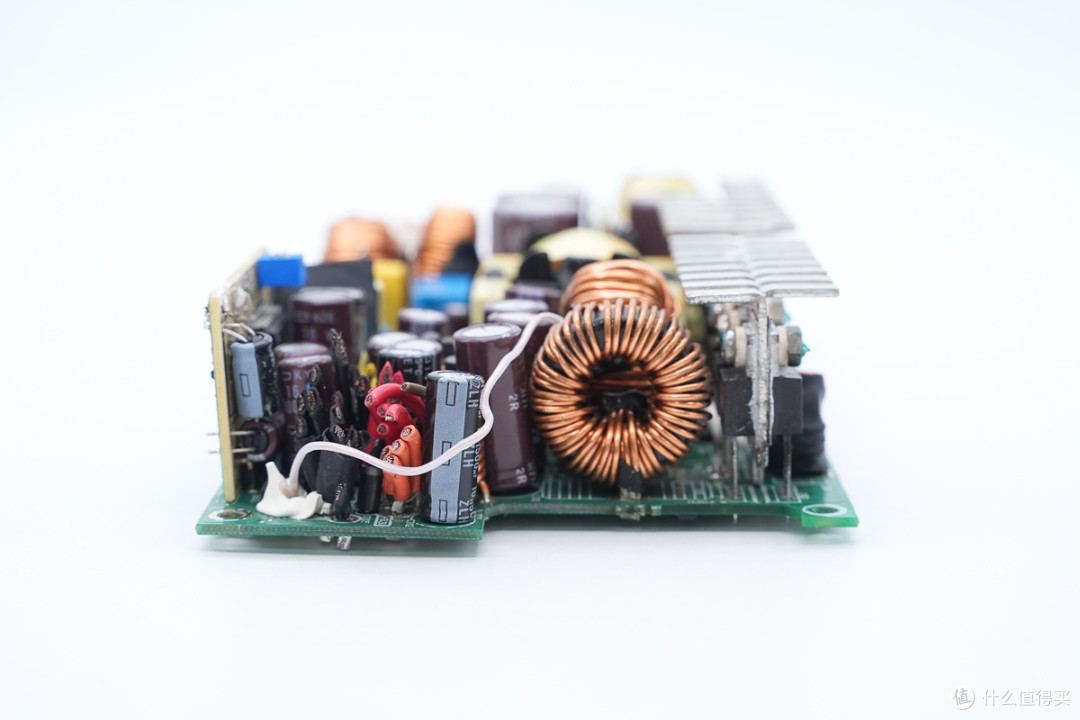

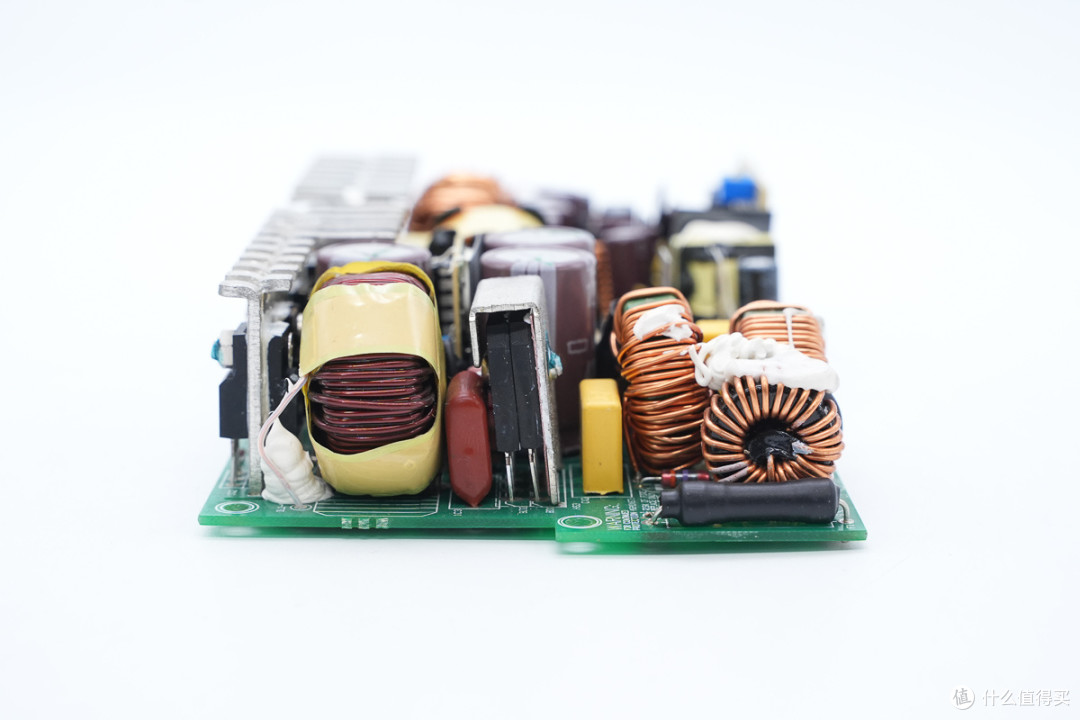

PCBA模块前端一览，设有保险丝、滤波电感、共模电感、安规X2电容、继电器、NTC热敏电阻、整流桥、薄膜电容以及PFC升压电感等器件，整流桥共两颗，并配备有独立散热片。

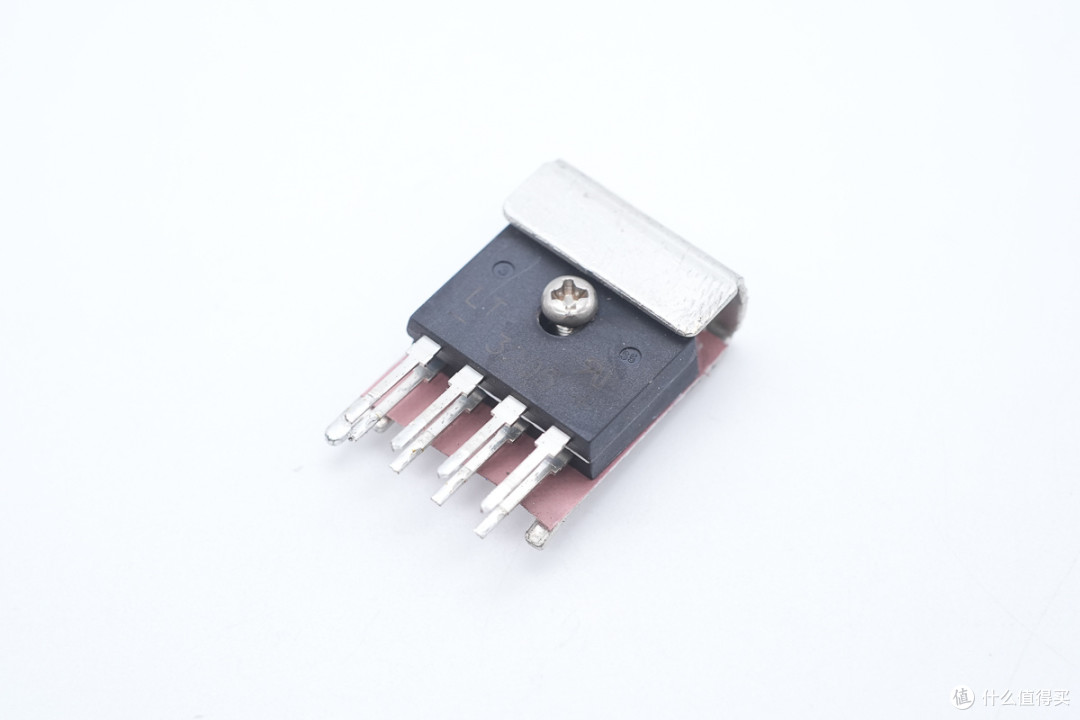

将整流桥与散热片拆下，之间设有导热垫提升导热效果。

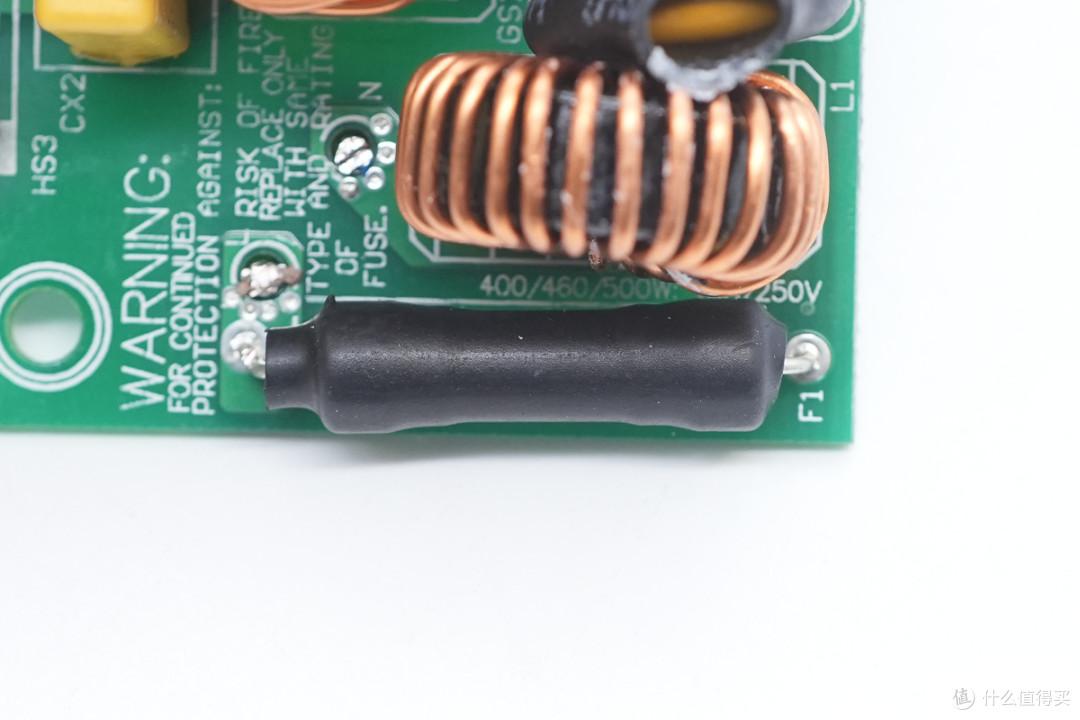

保险丝外套热缩管绝缘保护。

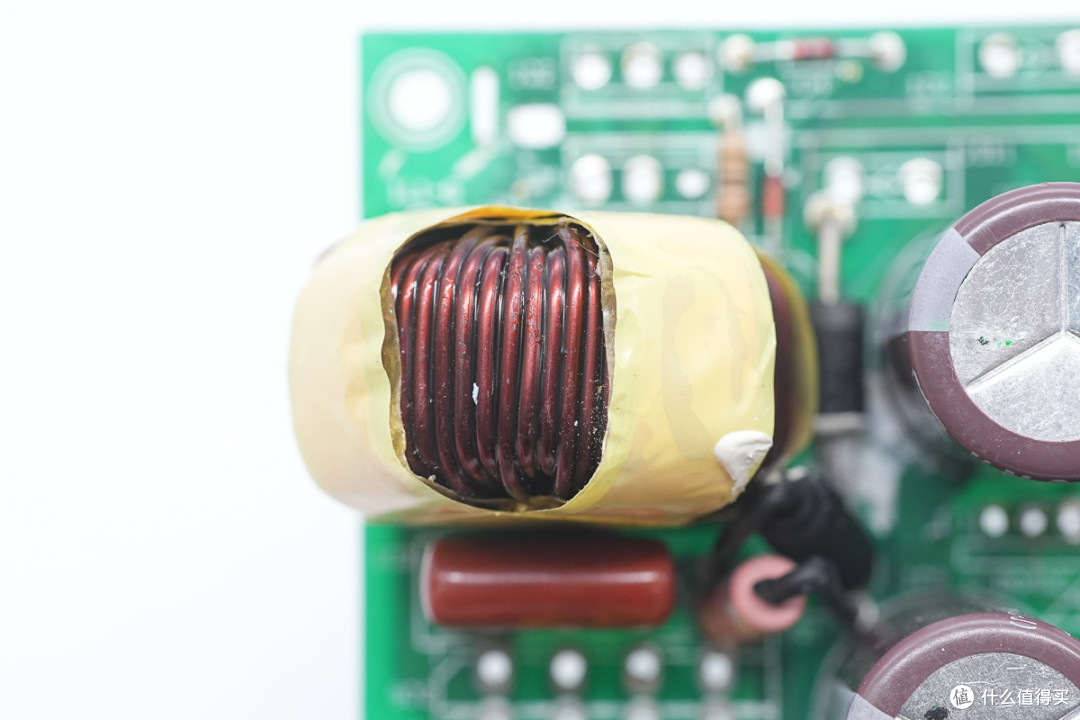

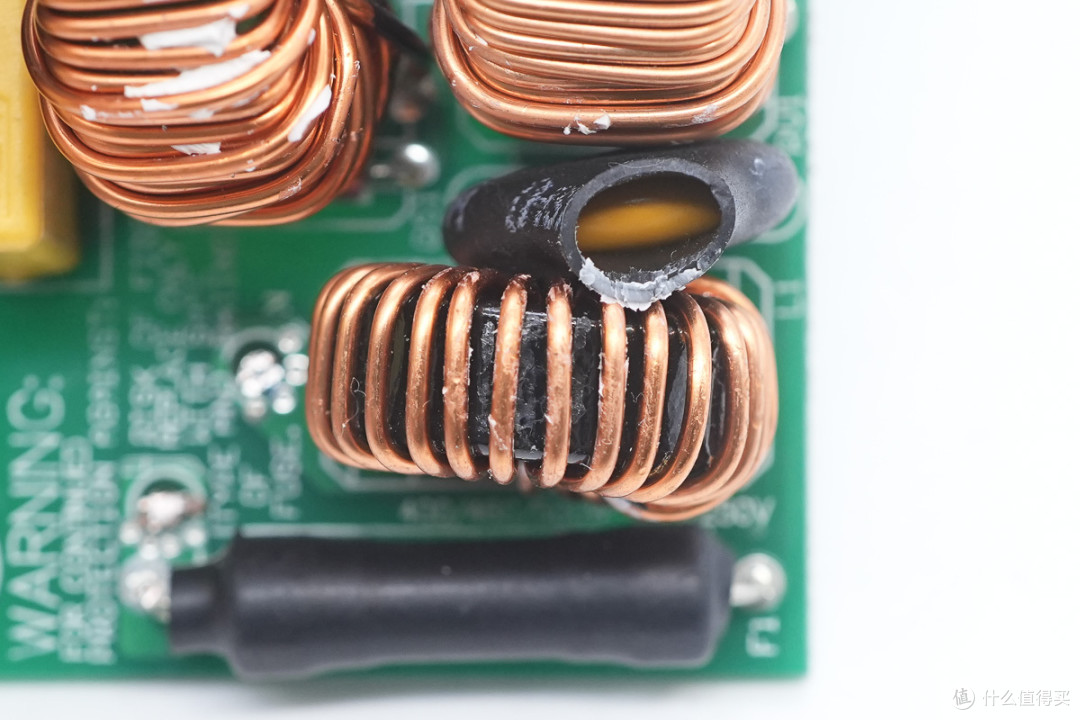

滤波电感特写。

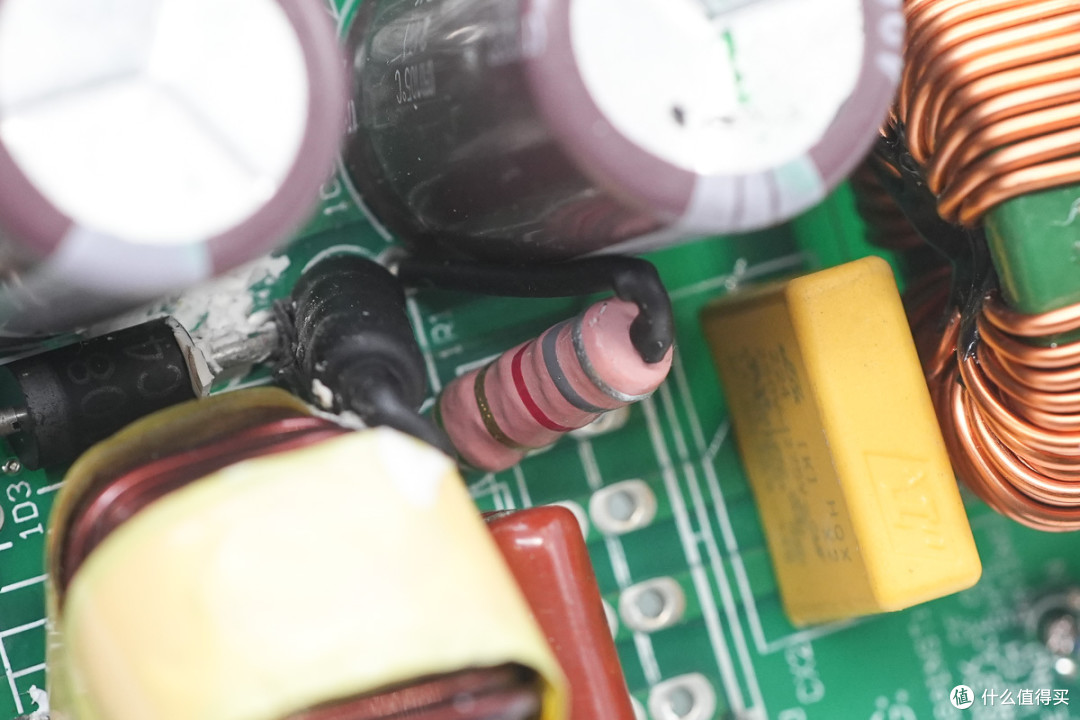

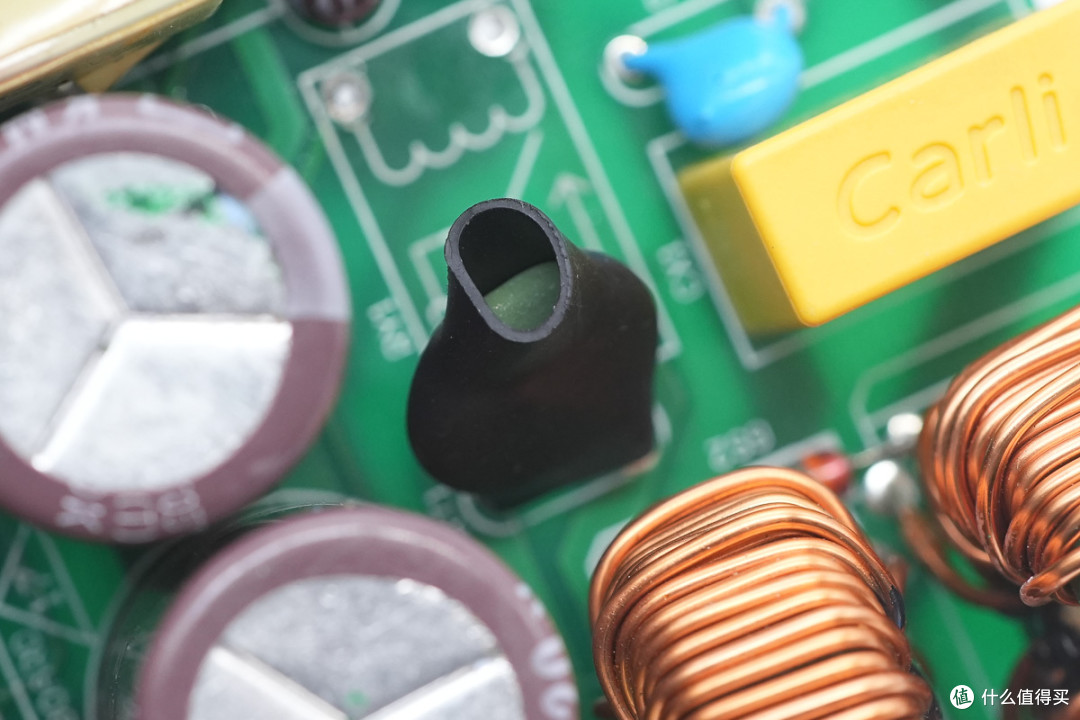

压敏电阻外套热缩管绝缘保护。

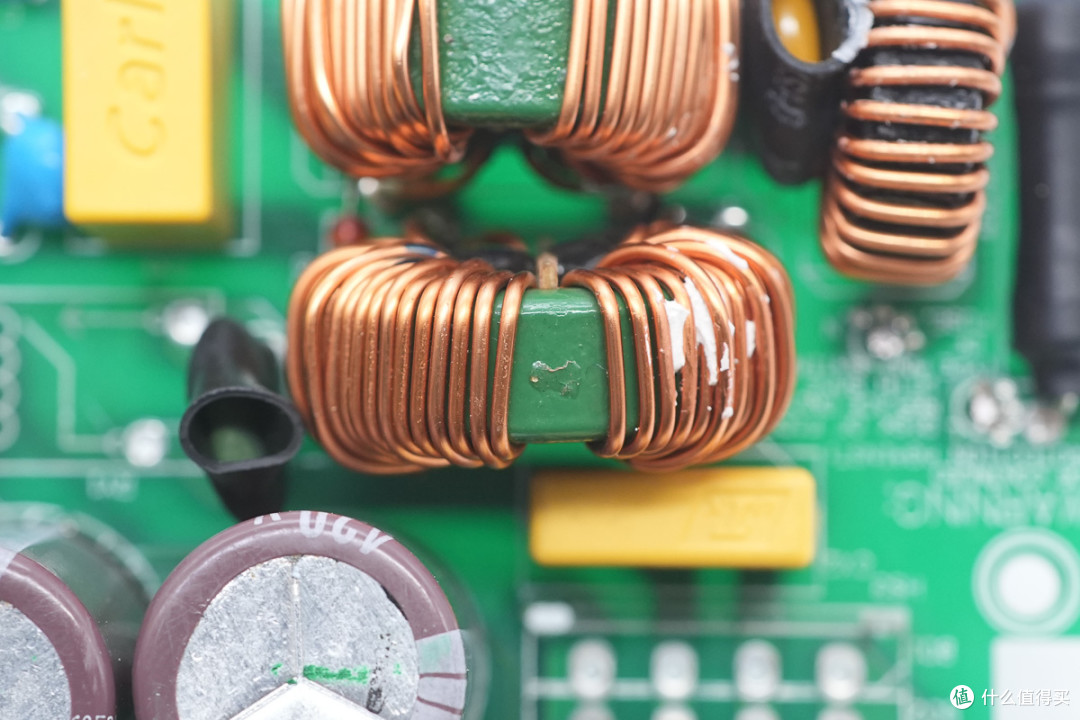

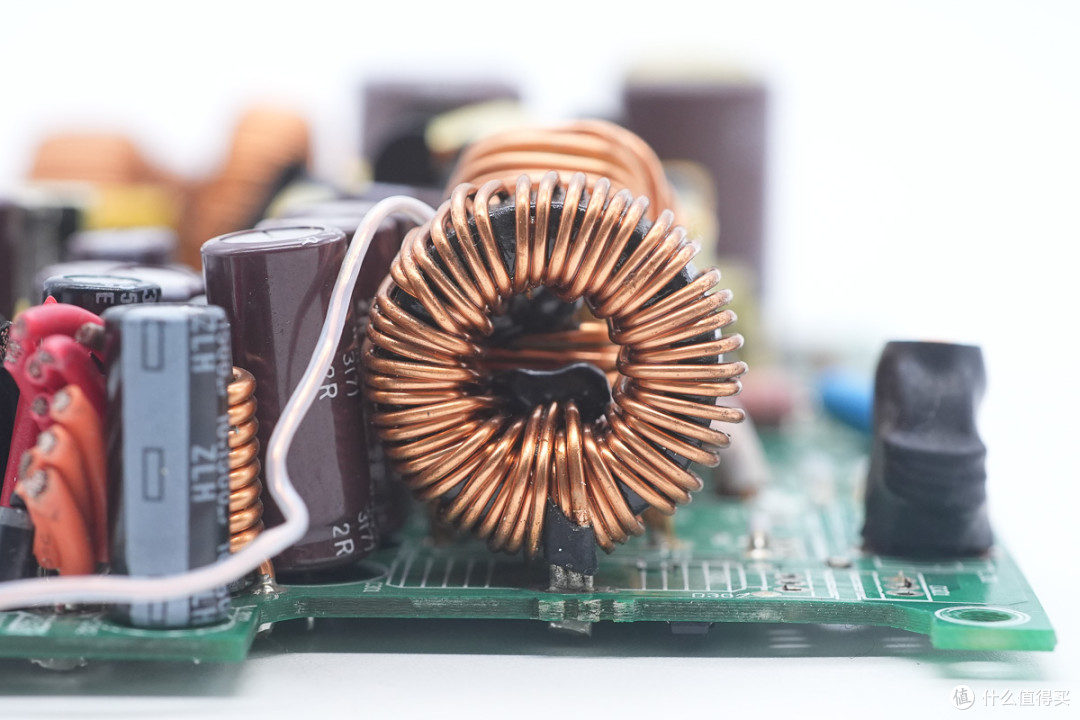

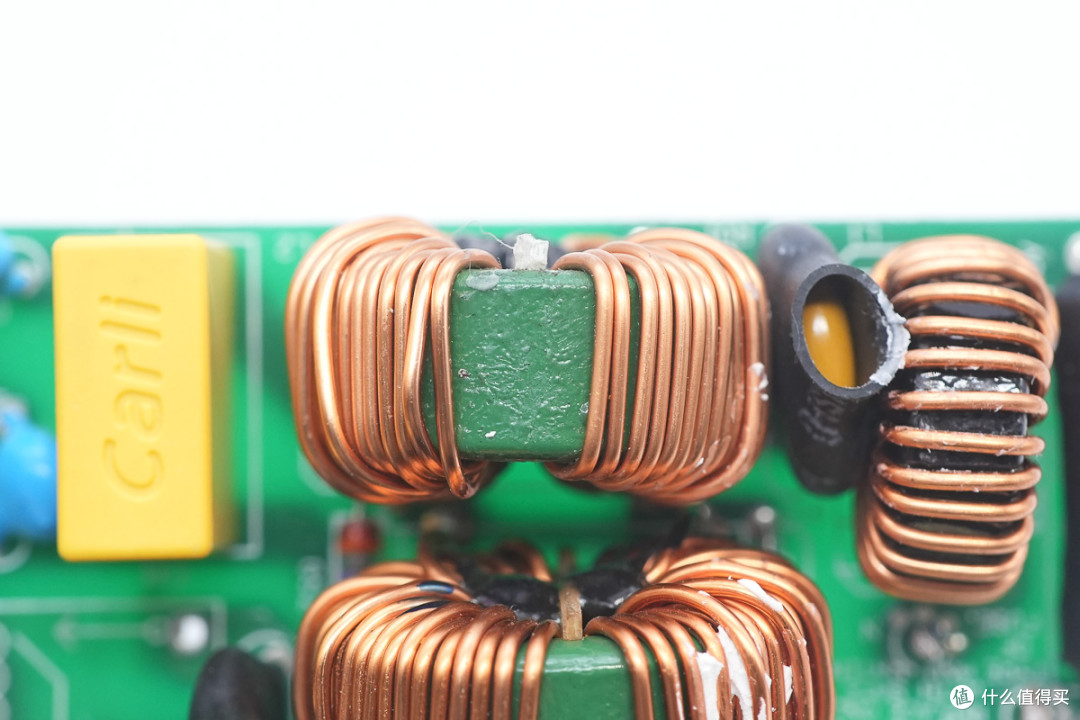

共模电感采用漆包线绕制，用于滤除EMI干扰。

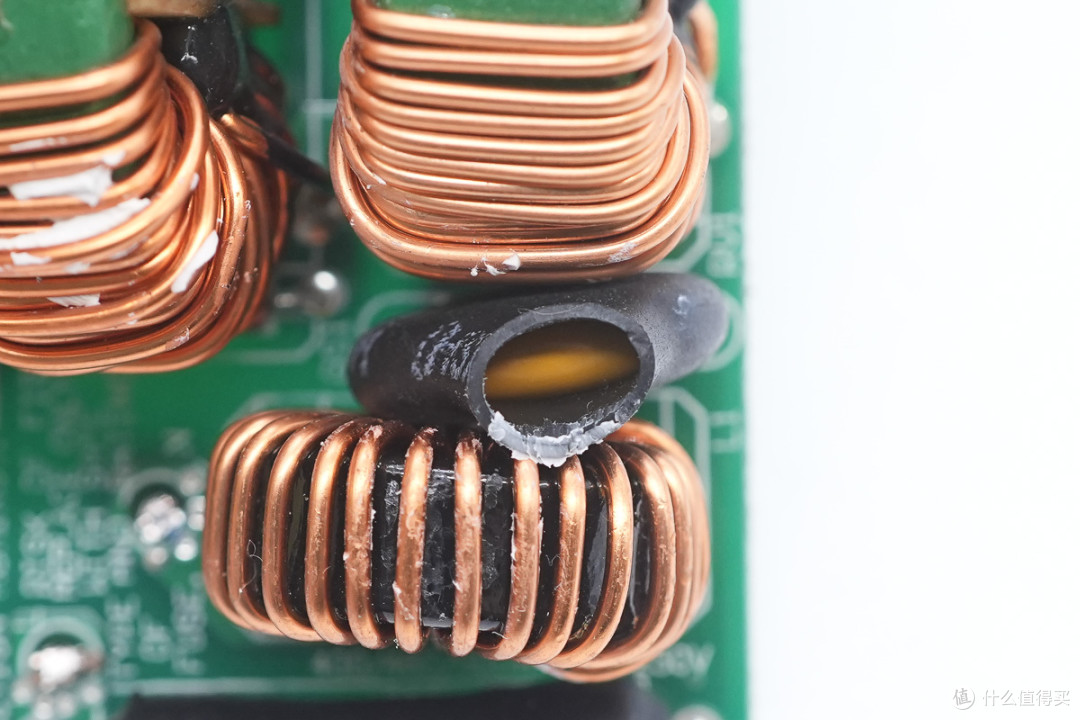

另一颗共模电感特写。

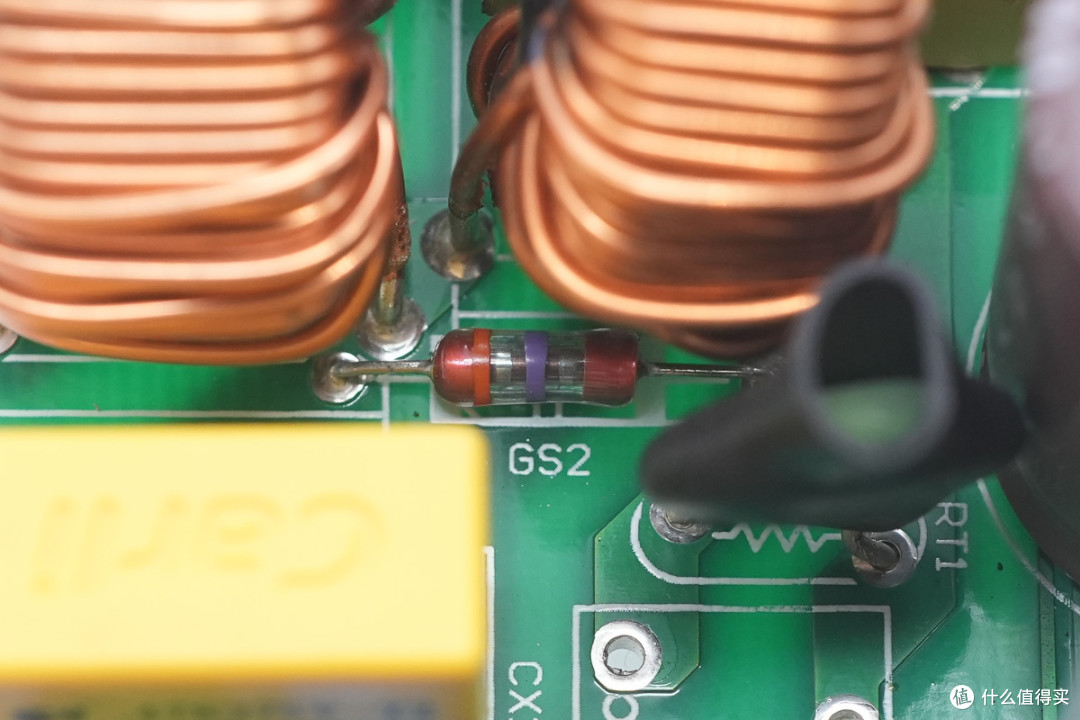

气体放电管特写。

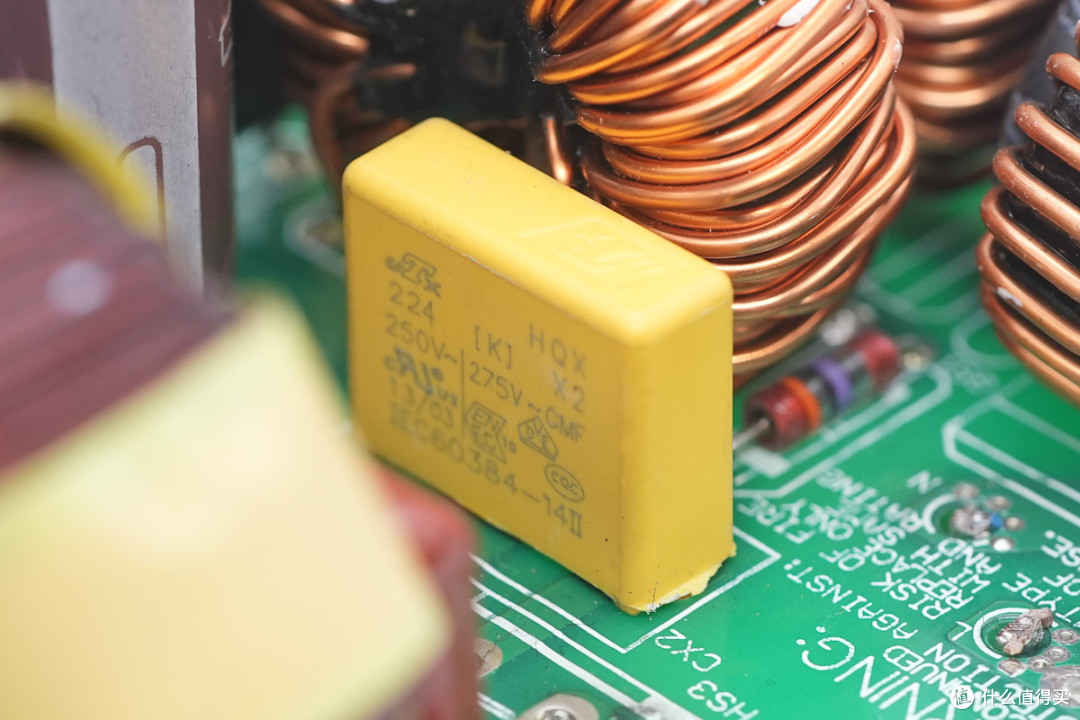

安规X2电容容量0.22μF。

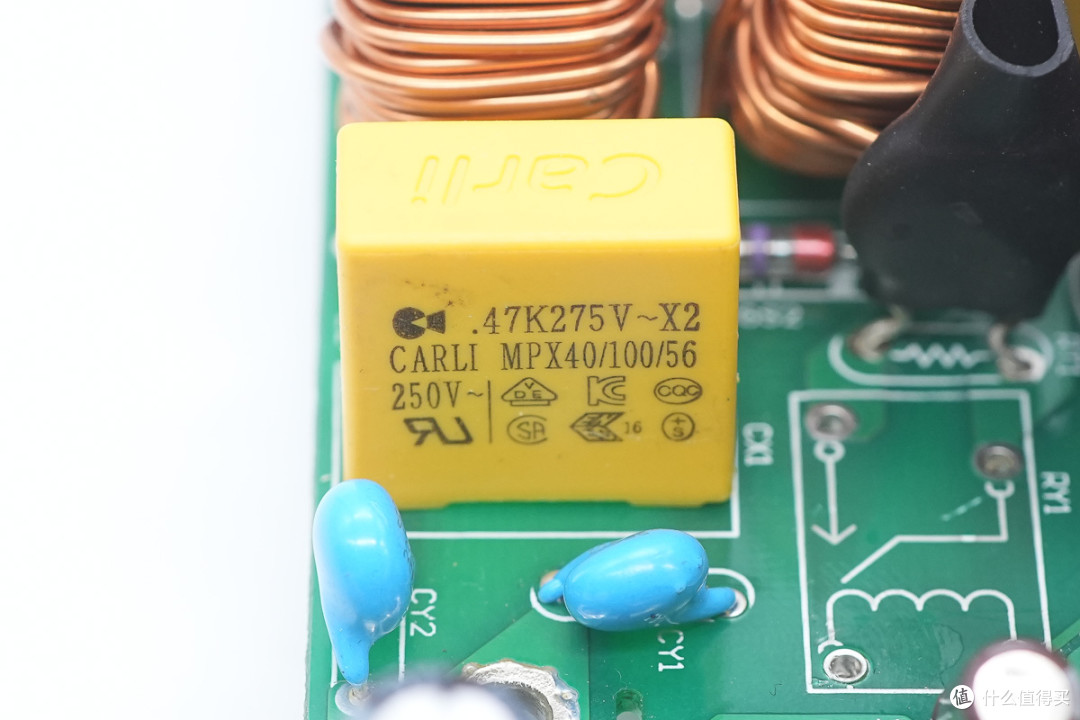

另一颗安规X2电容来自Carli凯励，容量0.47μF。

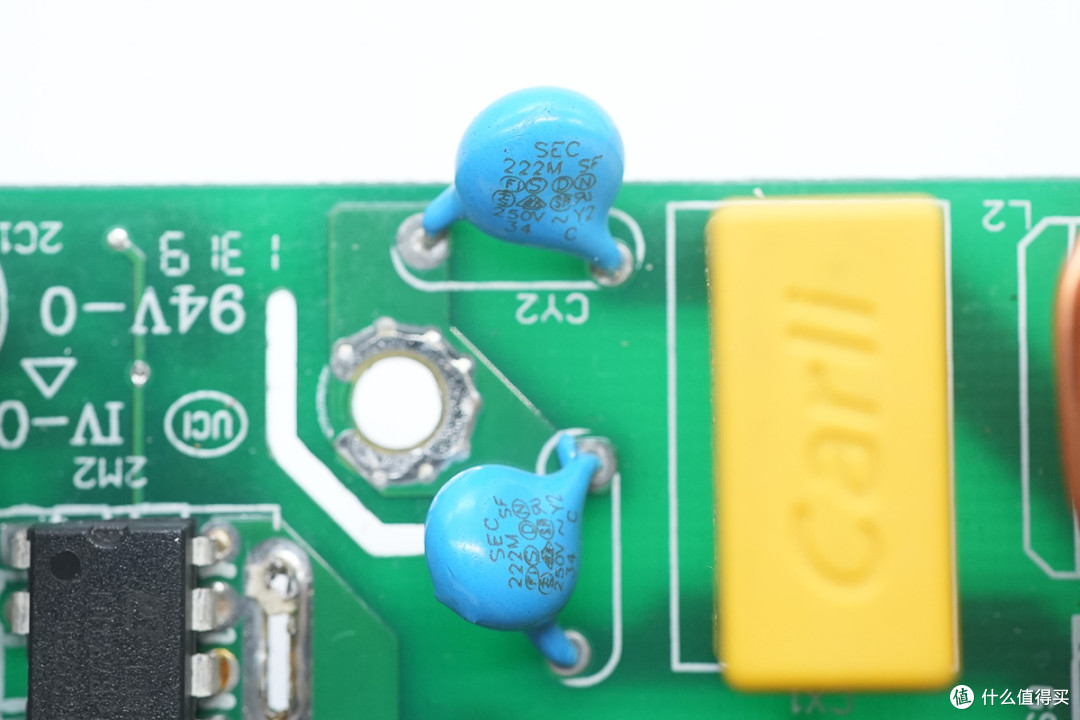

两颗蓝色Y电容也是来自SEC，料号222M。

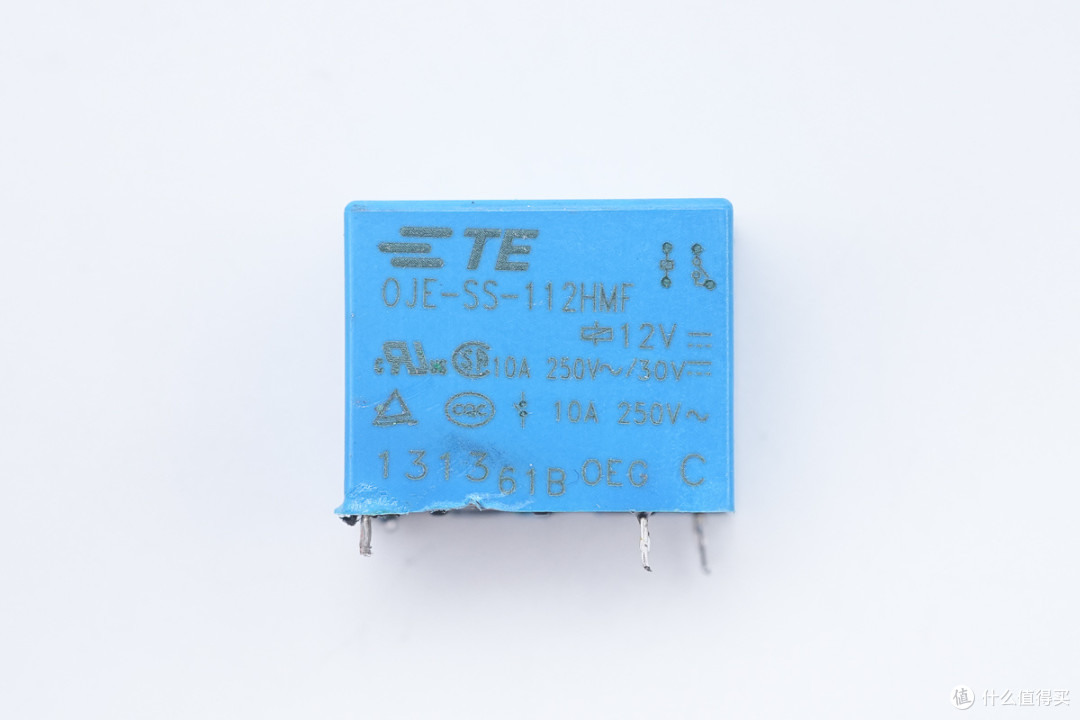

继电器来自TE泰科，型号 OJE‑SS‑112HMF，触点容量为 10A 250VAC，线圈电压 12V，用于短路 NTC 热敏电阻，消除待机与工作状态下的功率损耗。
NTC热敏电阻外套热缩管绝缘保护。

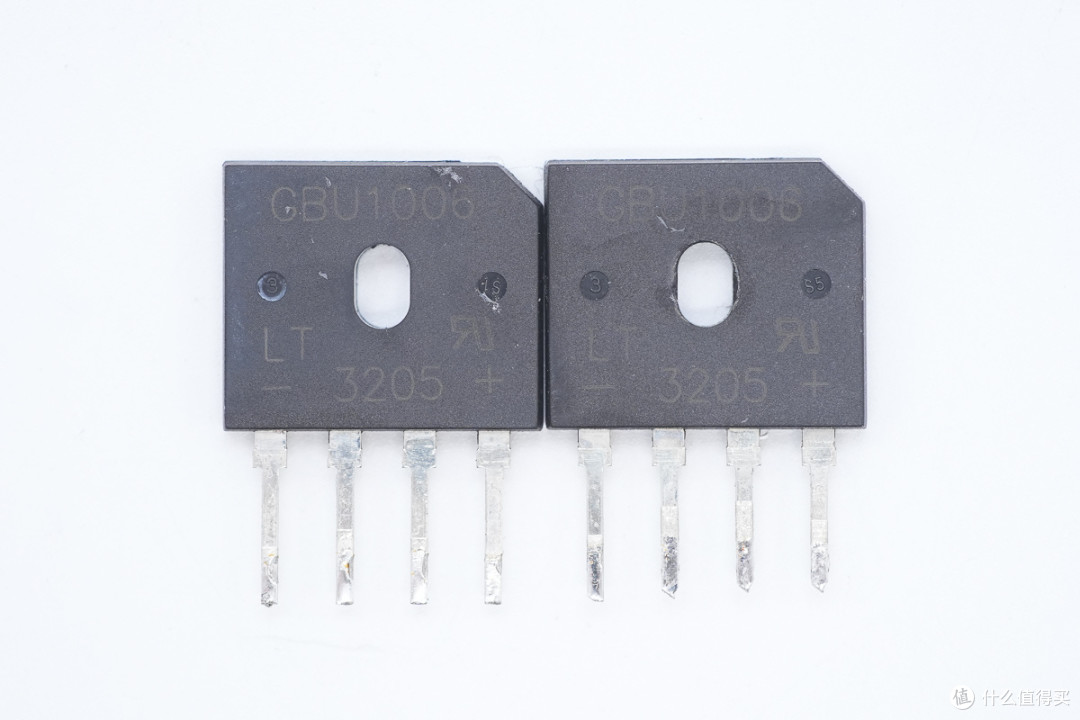

两颗整流桥来自光宝，型号GBU1006，规格为10A 600V，采用GBU封装。

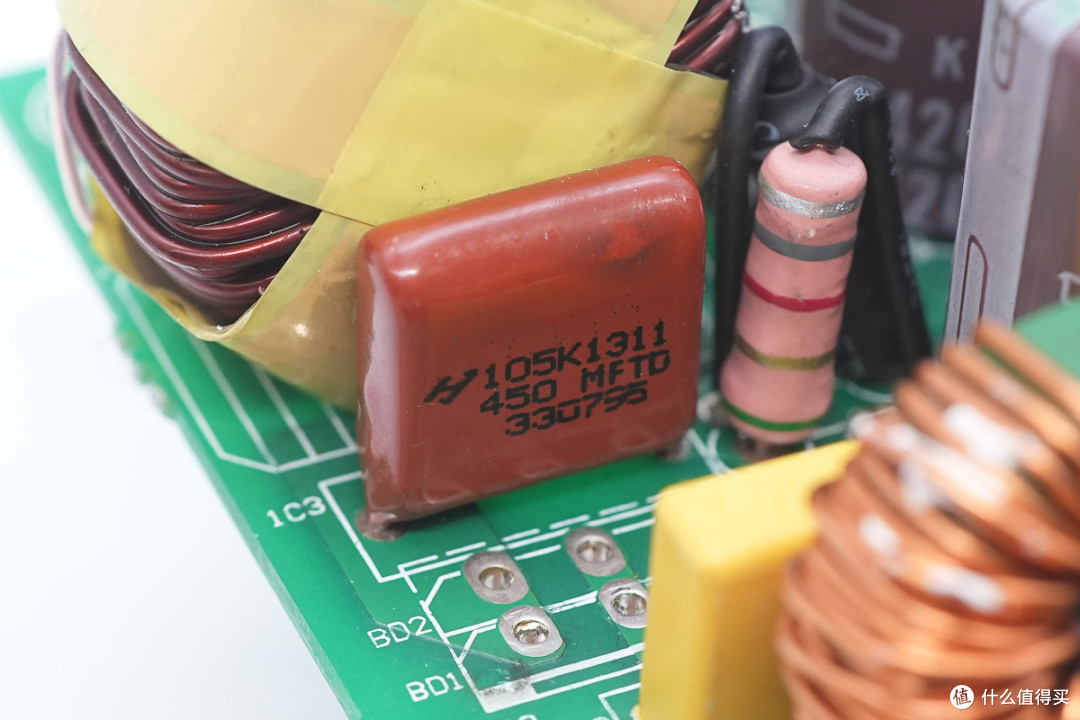

薄膜滤波电容规格为1μF450V。

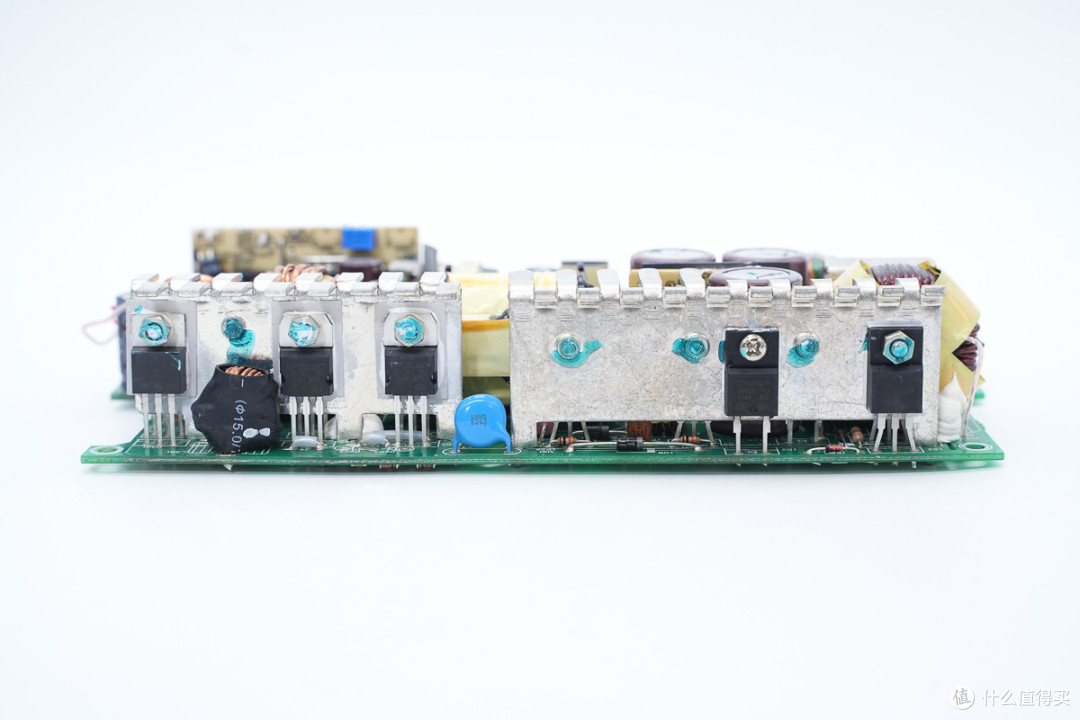

模块一侧配置两块散热片，右侧散热片正面固定有PFC开关管和PFC整流管，左侧散热片正面固定有三颗次级整流管，此外主板上还焊接Y电容和滤波电感。

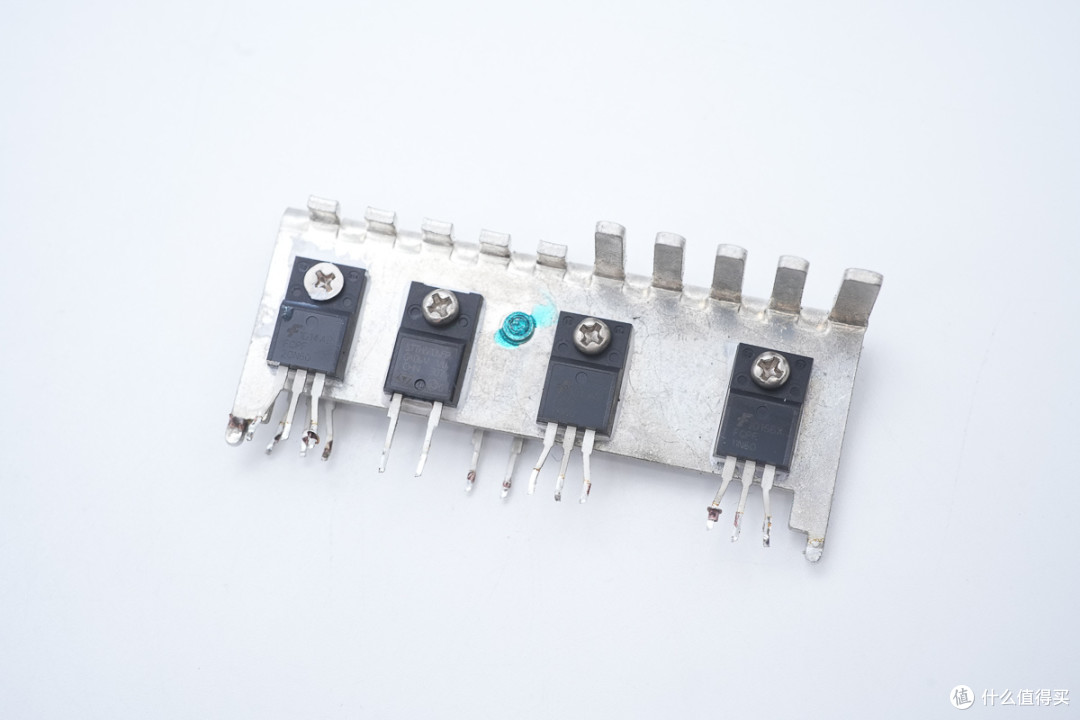

将初级侧散热片拆下，另一面还设有PFC开关管、PFC整流管以及正激开关管。

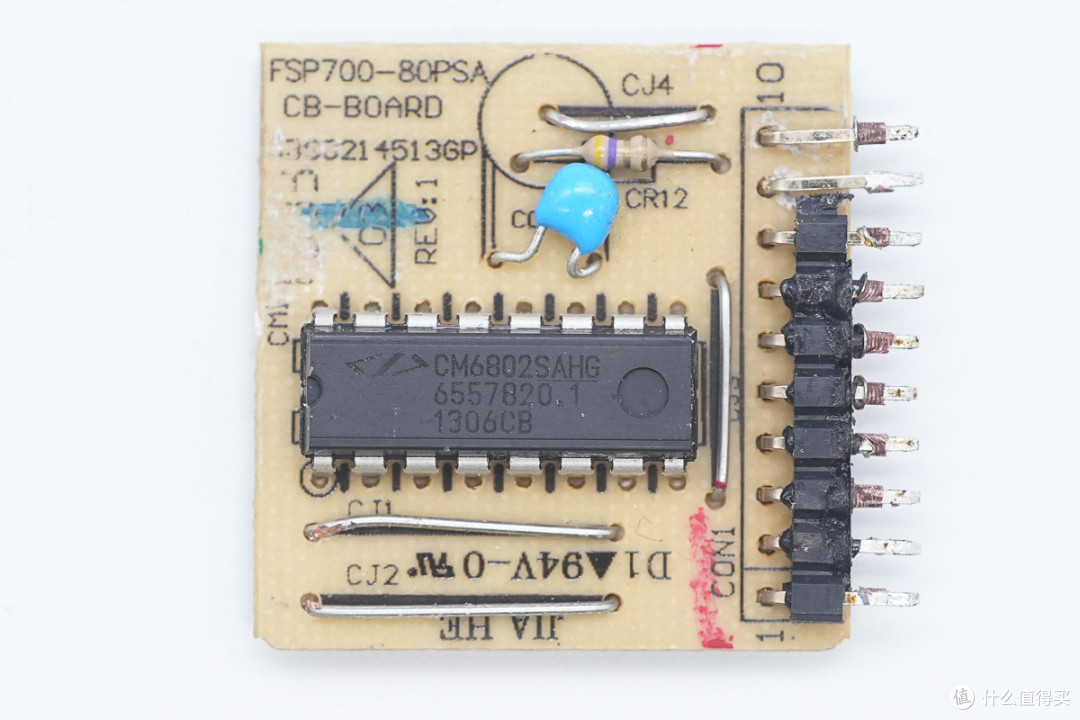

内侧主控小板正面设有电源主控芯片、高压陶瓷电容、电阻。

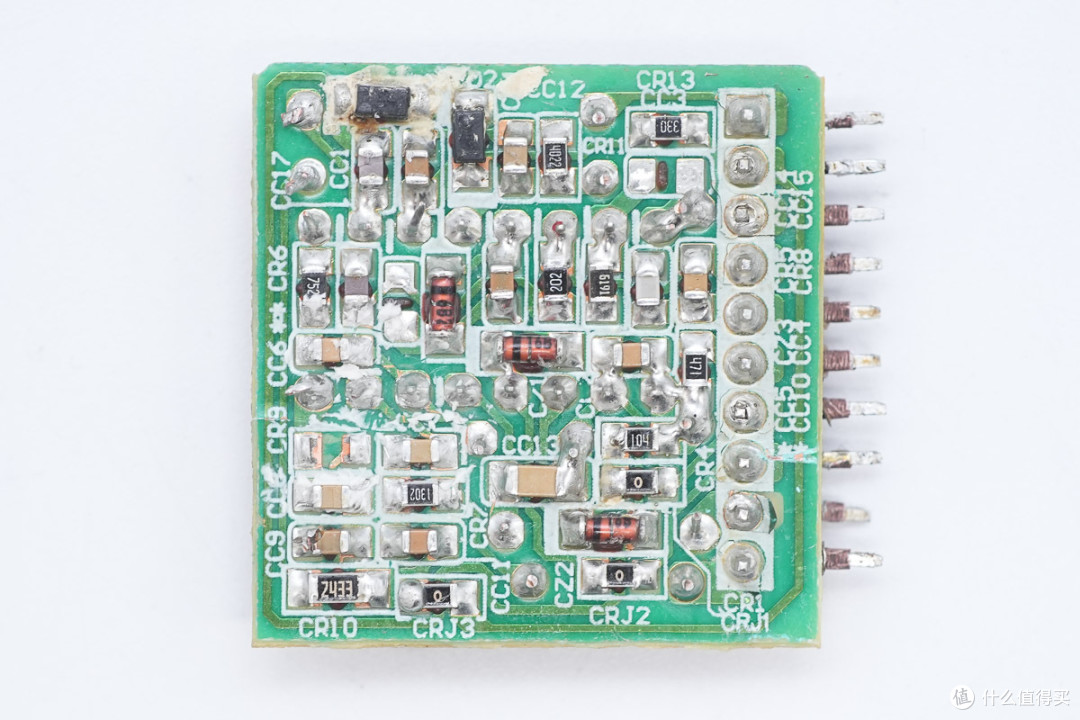

小板背面设有小电容、电阻、二极管等器件。

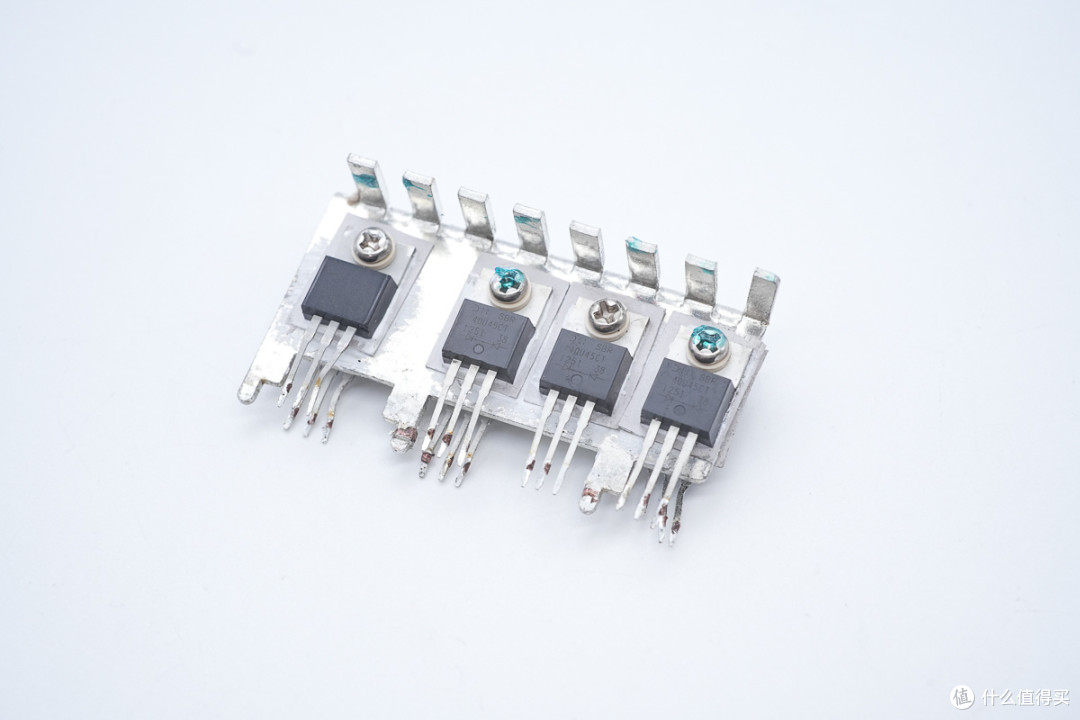

次级侧散热片拆下，另一面还有四颗整流管。

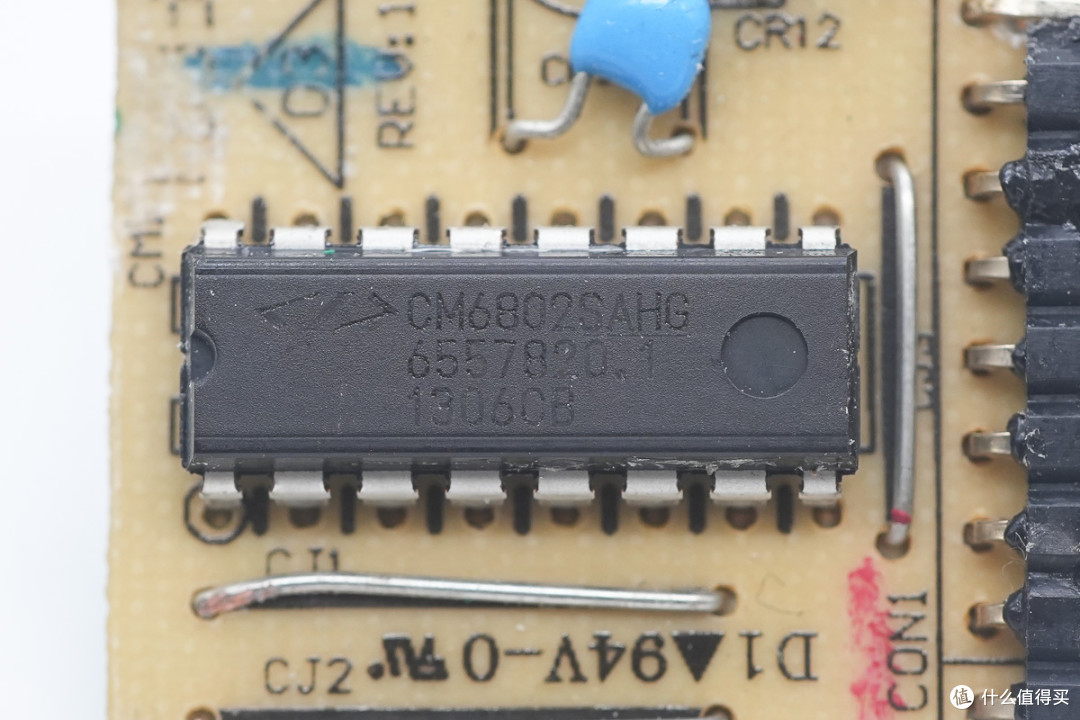

电源主控芯片来自Champion虹冠，型号CM6802SAHGIP，这是一颗 ZVS-Like 高效 PFC/PWM 二合一控制器，支持 PFC 前沿调制与 PWM 后沿调制同步，大幅减小母线储能电容纹波电流。典型启动电流仅 55μA，无泄放电阻设计可显著降低轻载与待机损耗，采用 16-Pin PDIP封装。

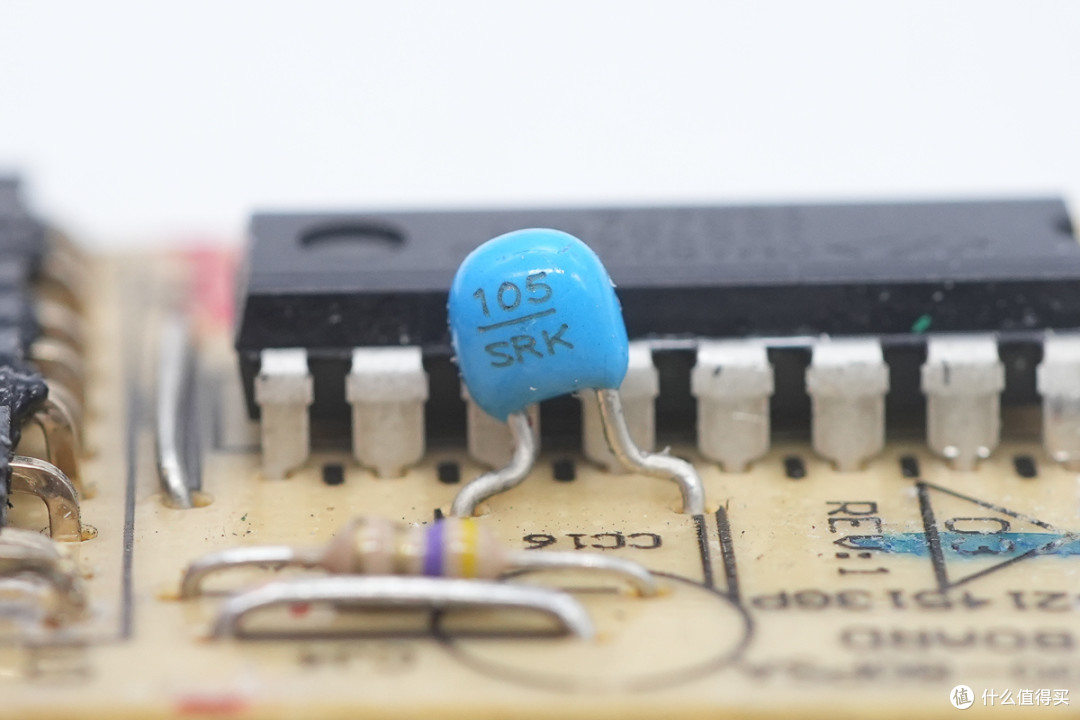

高压陶瓷电容特写。

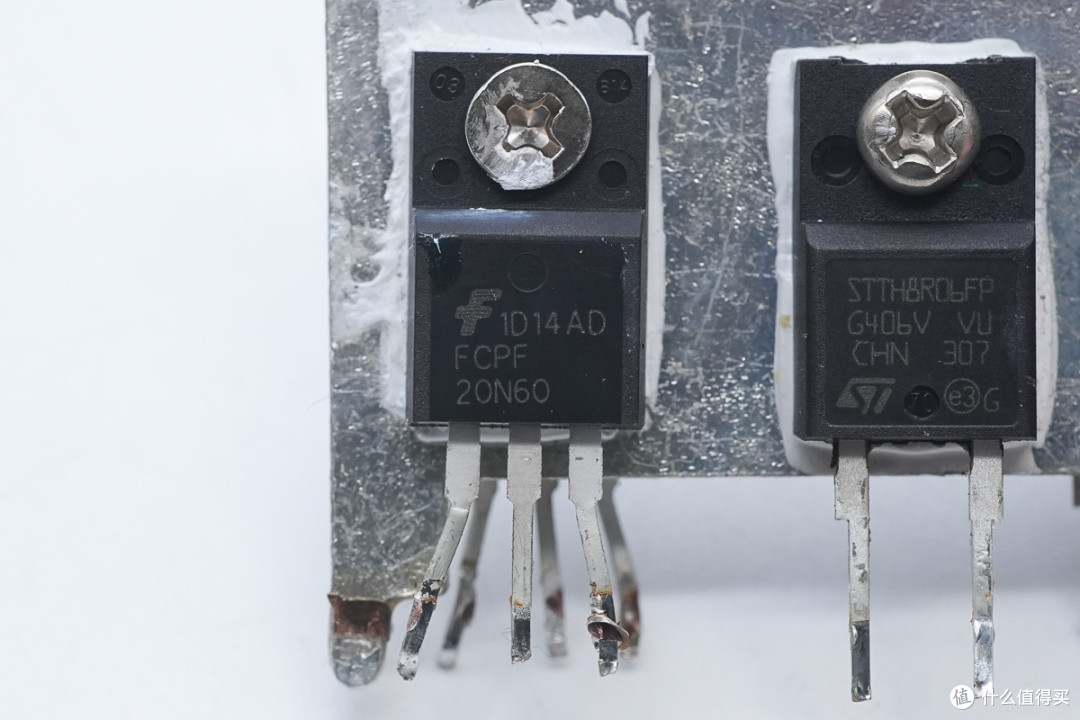

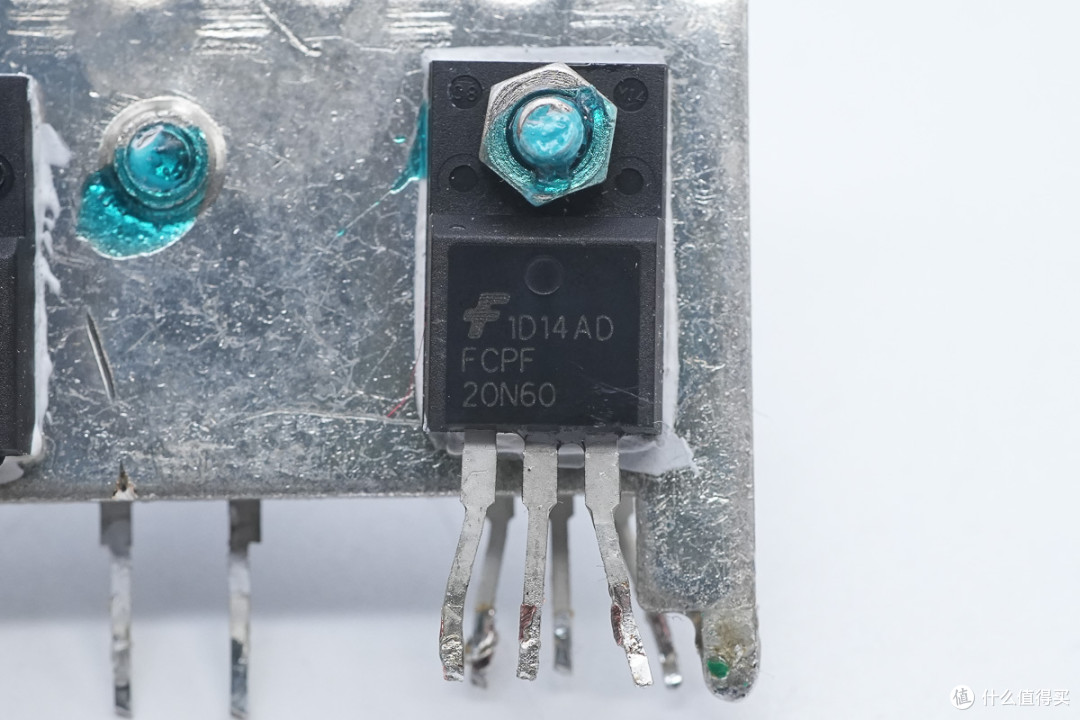

PFC开关管来自安森美，型号FCPF20N60，NMOS管，耐压600V，导阻190mΩ，采用TO-220F封装。
另一颗PFC开关管也是采用安森美FCPF20N60。
PFC升压电感特写。

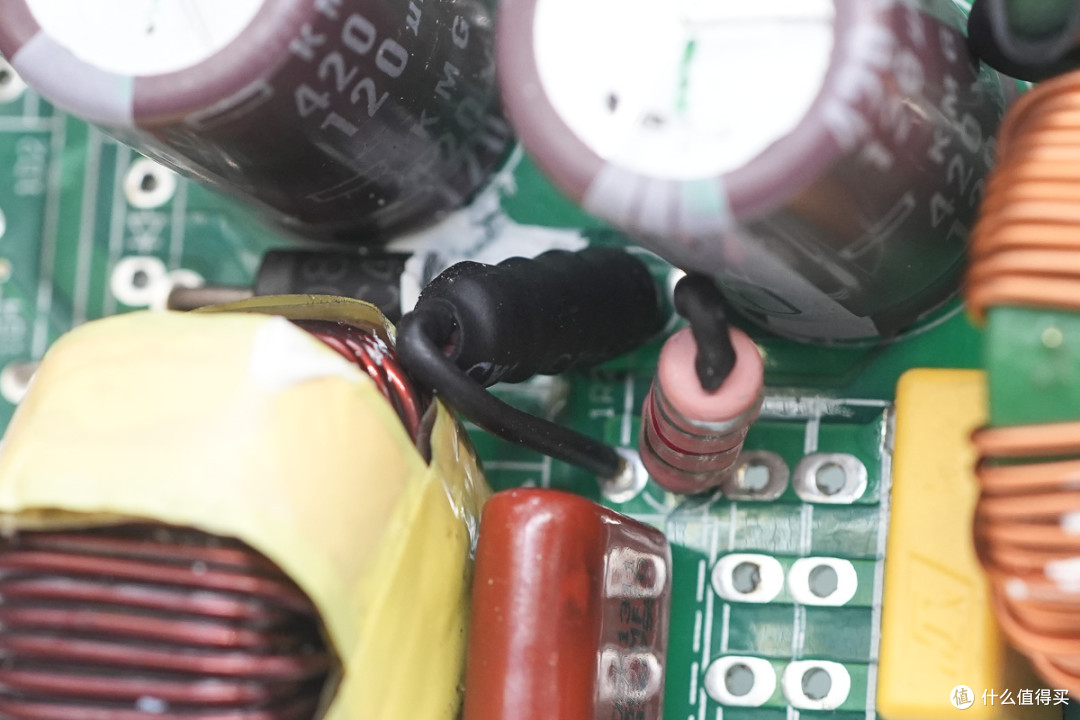

两颗色环电阻用于检测PFC开关管电流。
另一颗外套热缩管绝缘保护。

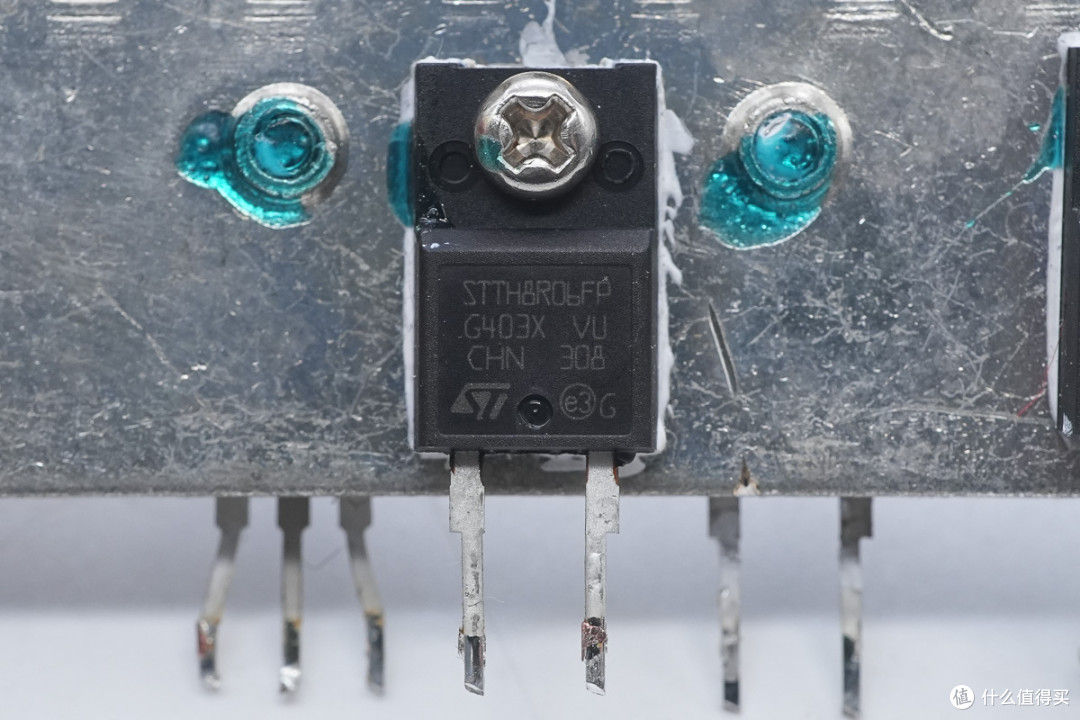

PFC整流管来自意法半导体，型号STTH8R06FP，这是一款超快恢复二极管，规格 8A 600V，采用 TO‑220FPAC 封装。
另一颗PFC整流管也是采用意法半导体STTH8R06FP。

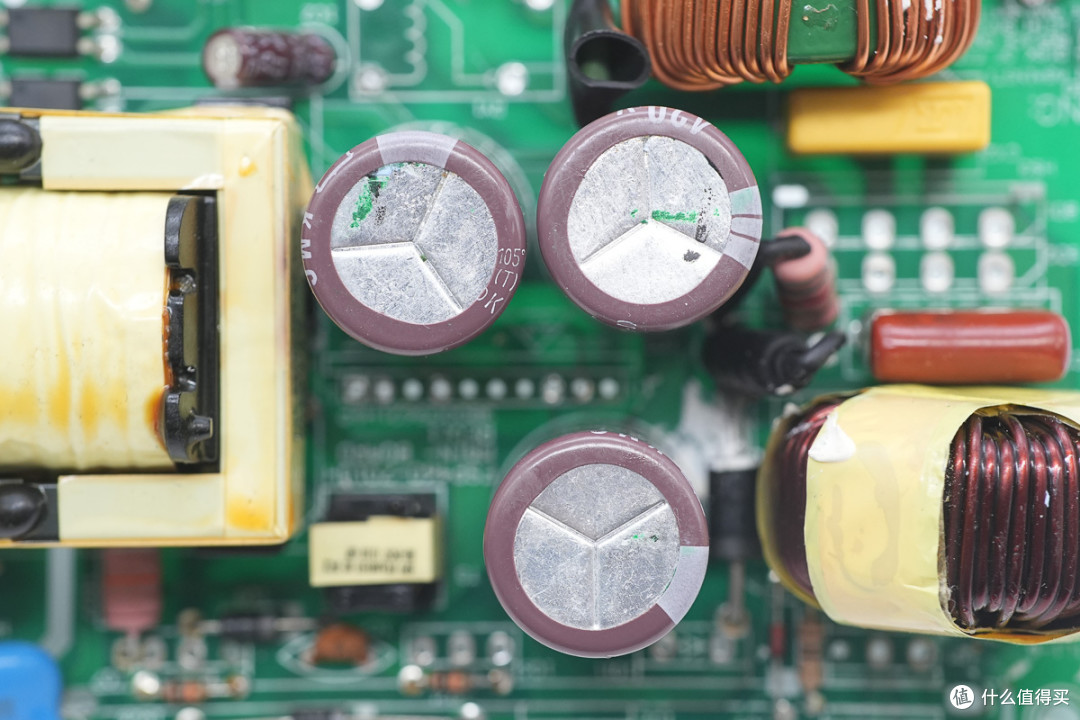

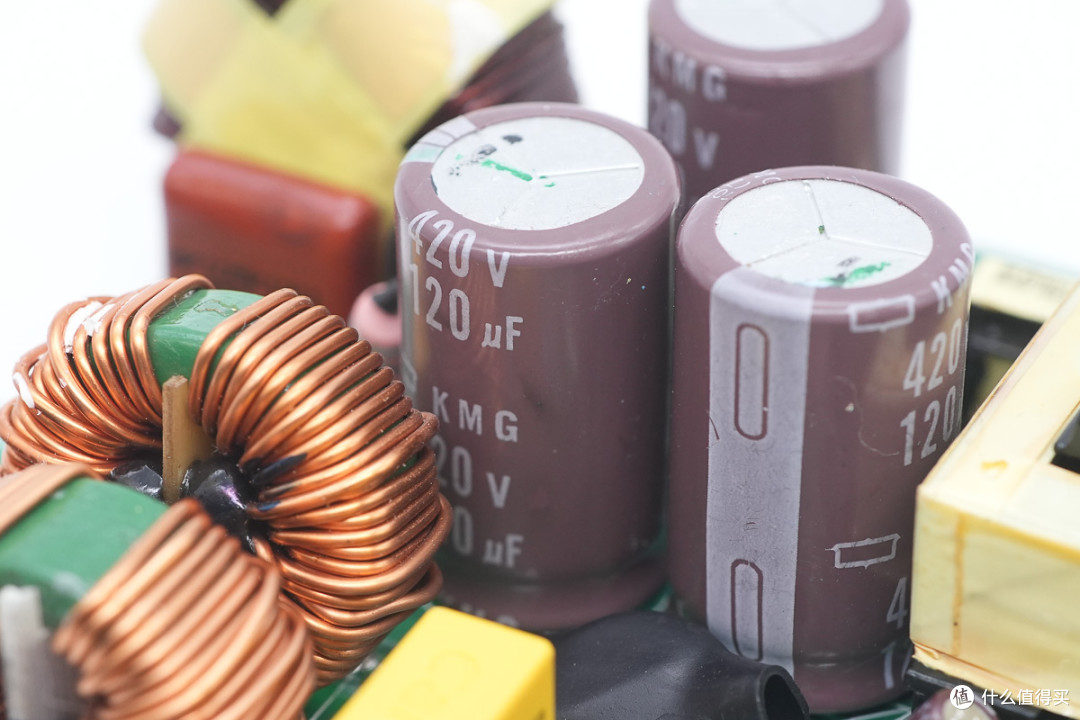

初级侧滤波使用了三颗高压电解电容。
三颗电容全部来自贵弥功，且规格都是120μF450V。

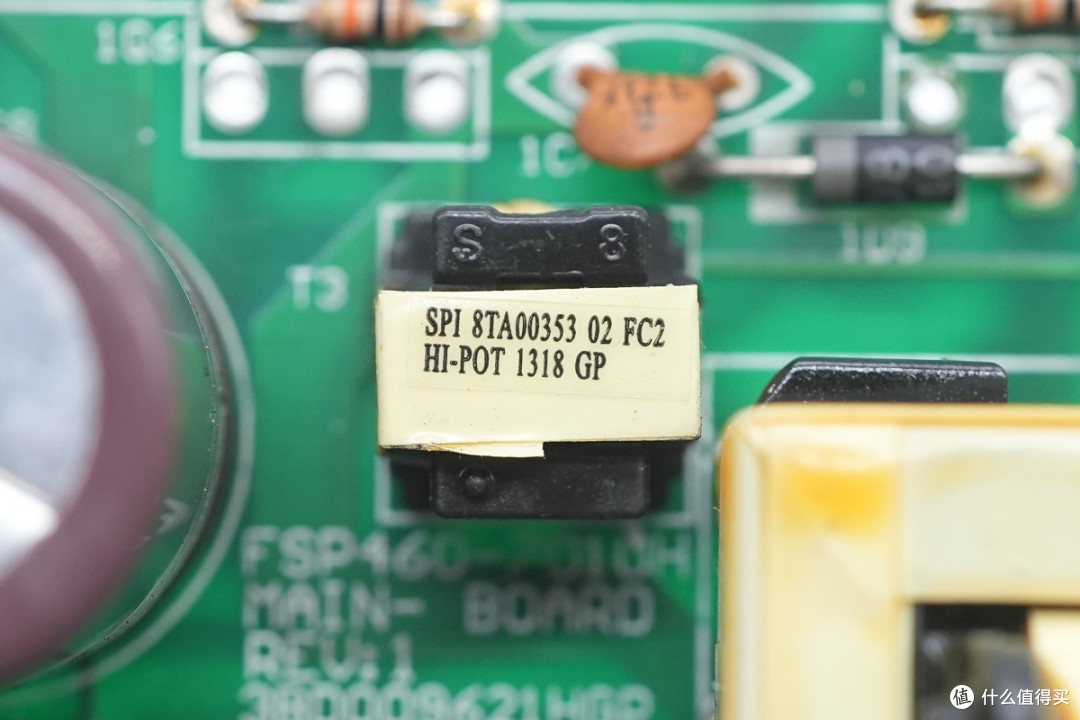

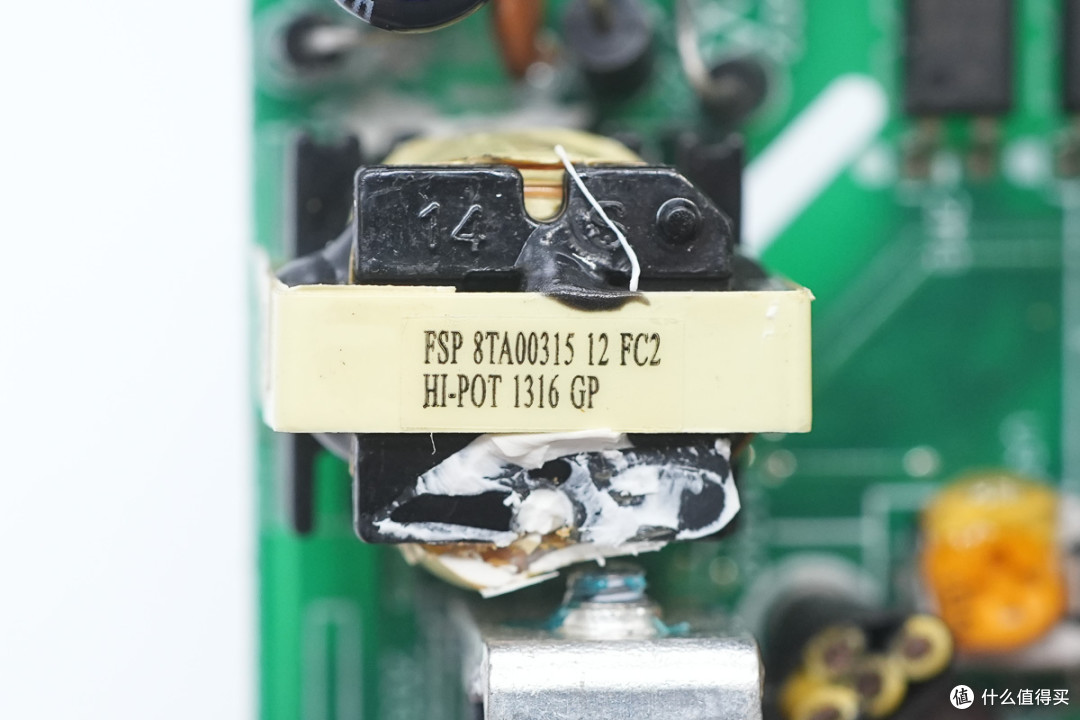

用于驱动正激开关管的隔离变压器特写。

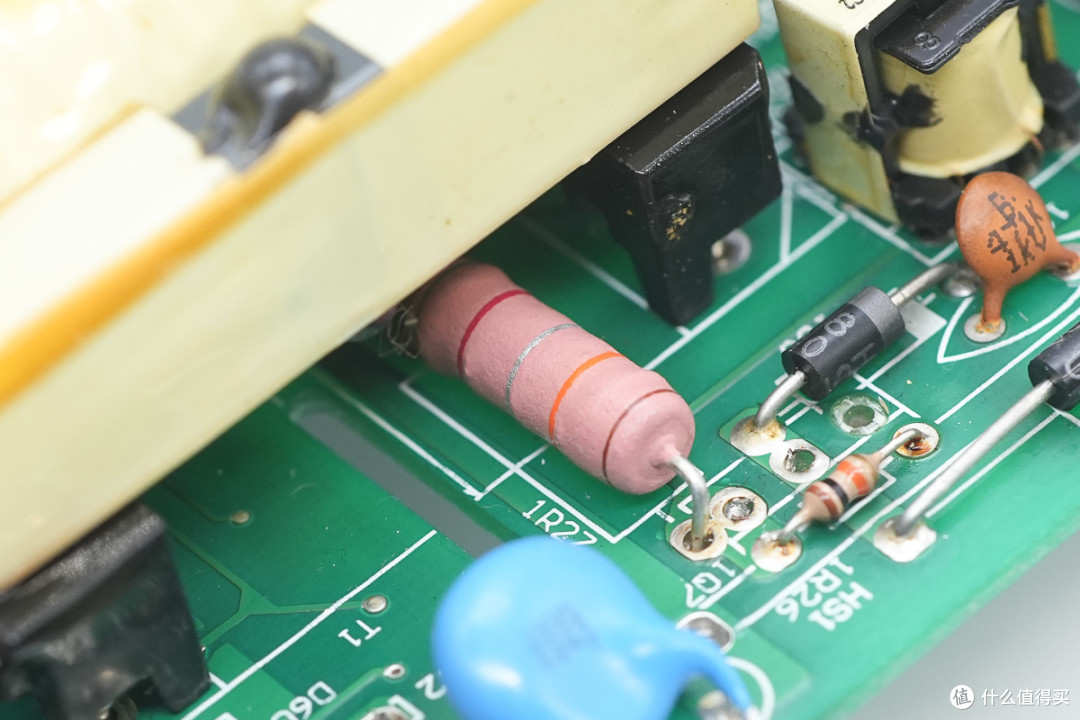

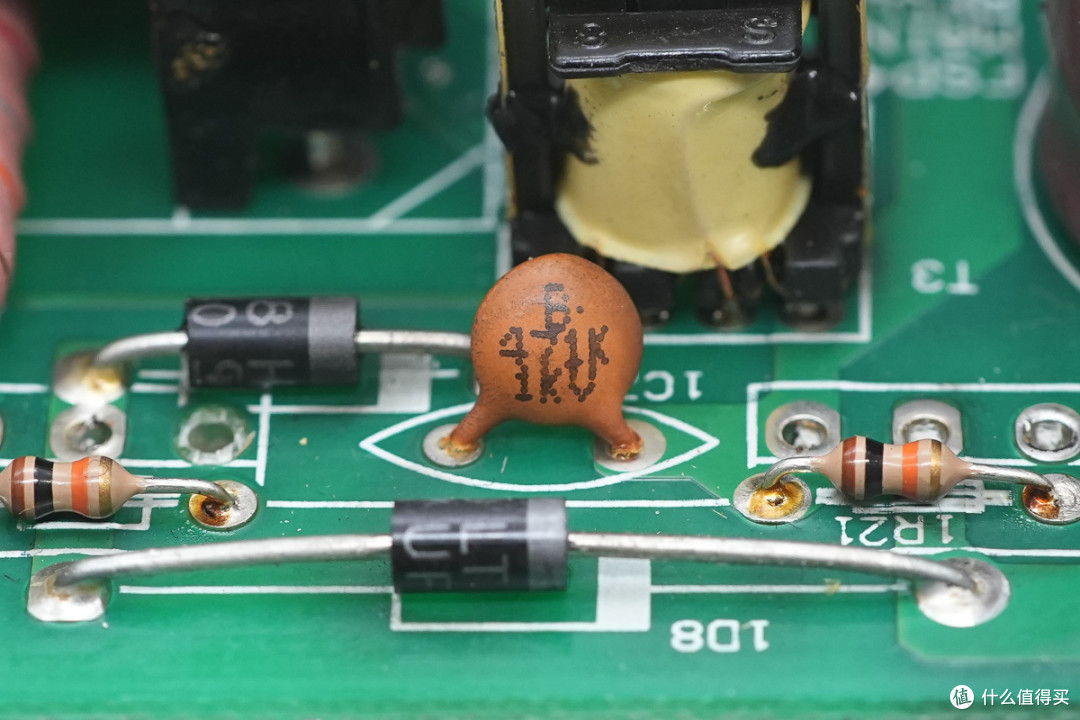

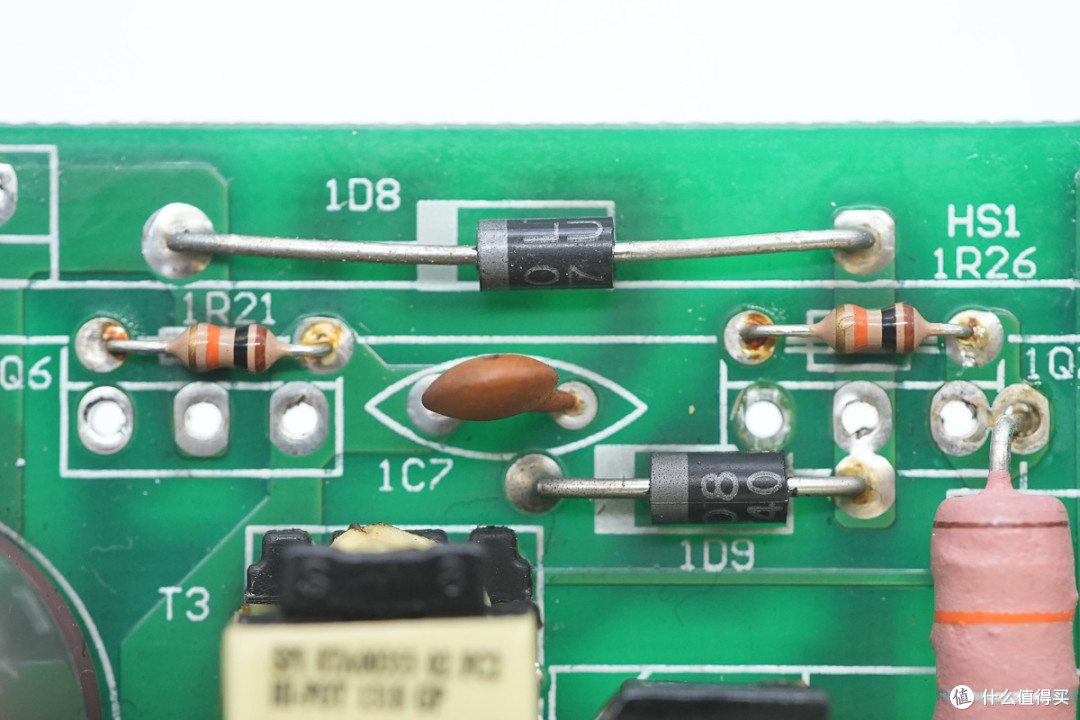

旁边设有限流阻尼电阻和续流二极管。
高压瓷片电容特写。
色环电阻特写。

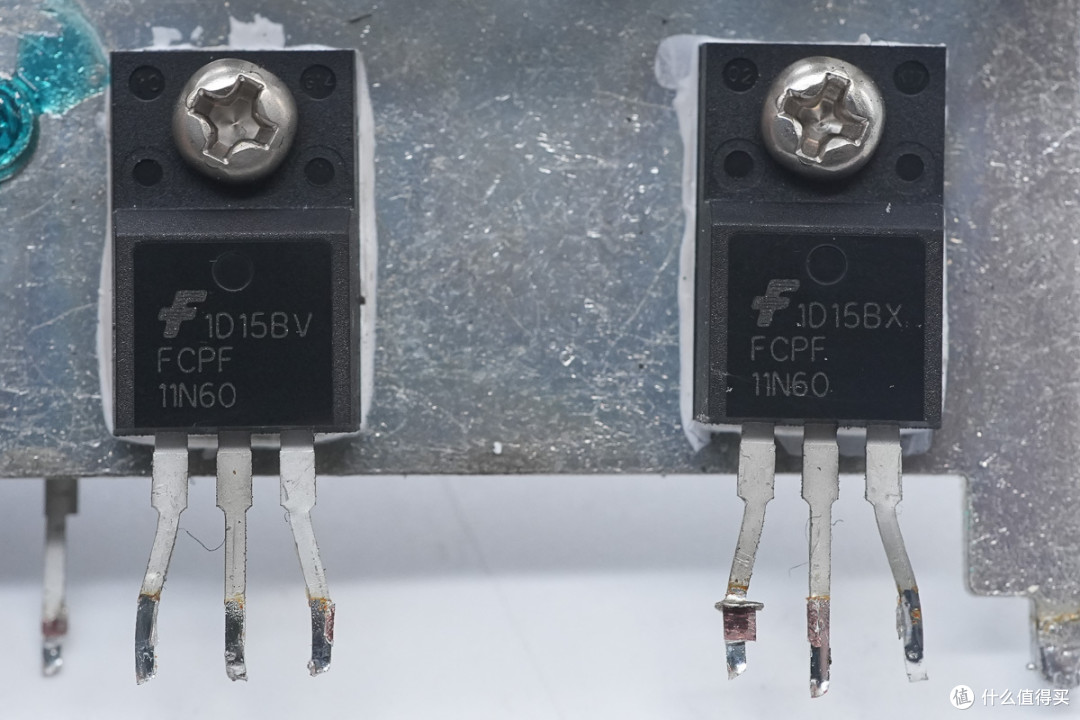

正激开关管来自安森美，型号FCPF11N60，NMOS管，耐压600V，导阻380mΩ，采用TO-220F封装。

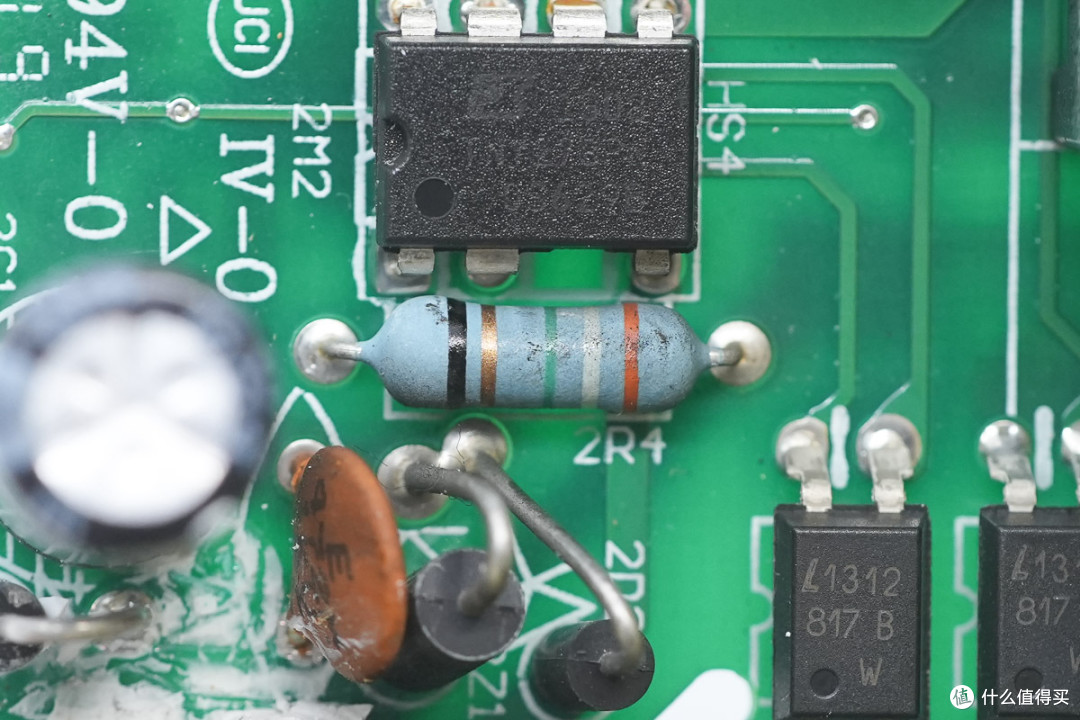

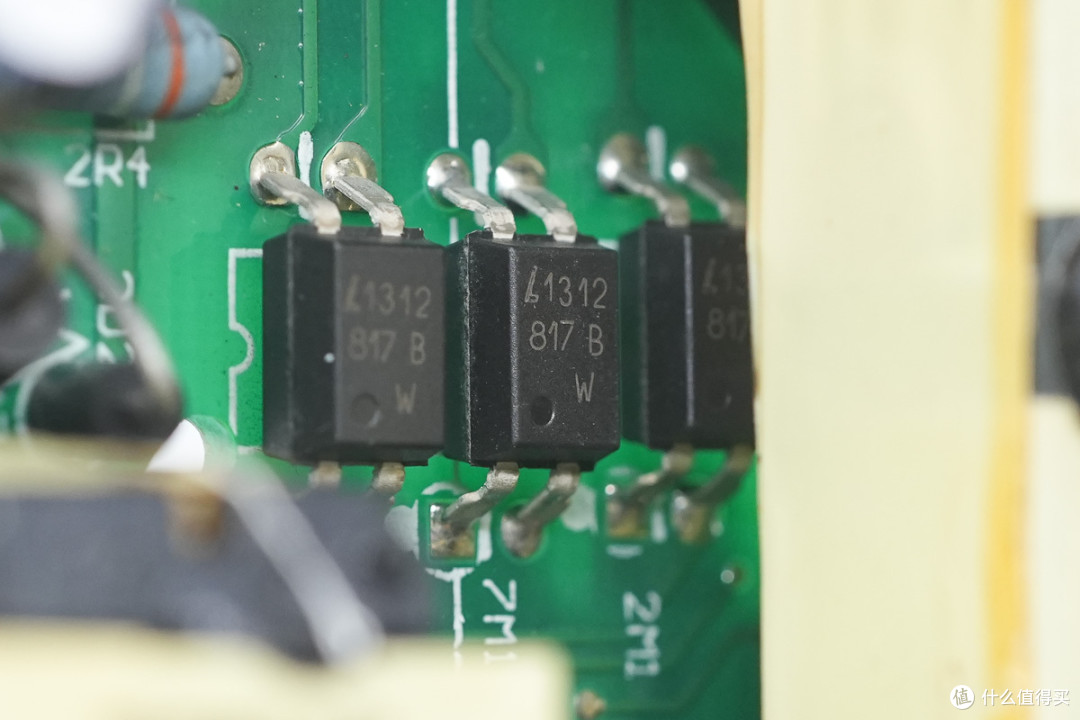

三颗817B光耦用于输出电压反馈和各类保护信号隔离传输。

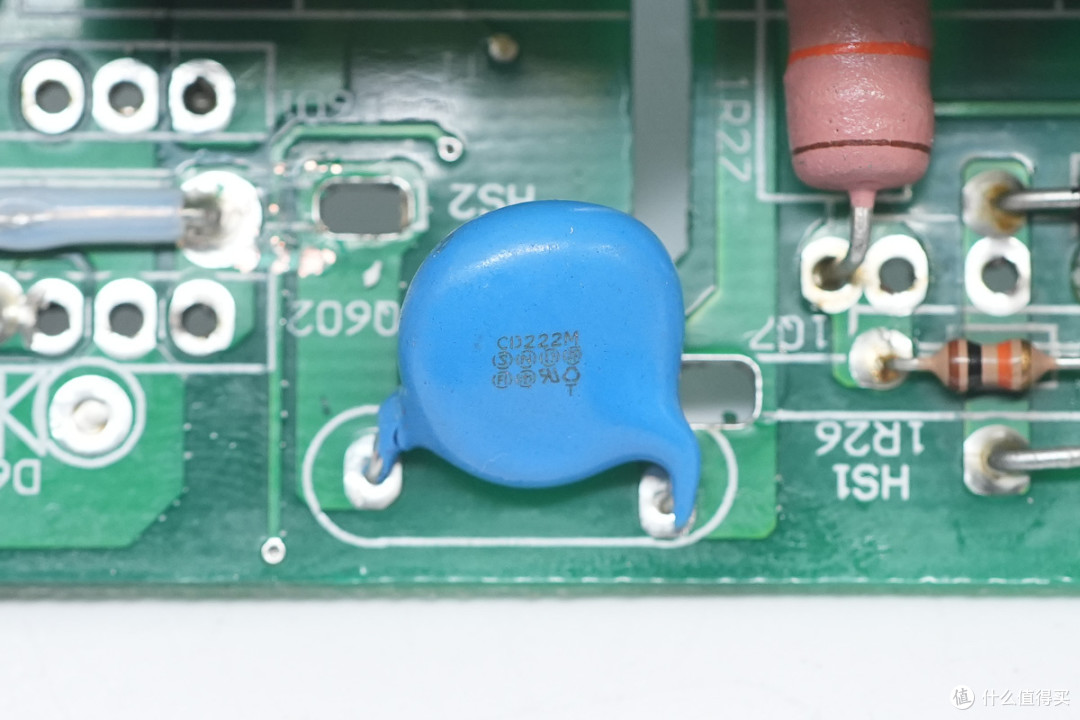

蓝色Y电容料号CD222M。

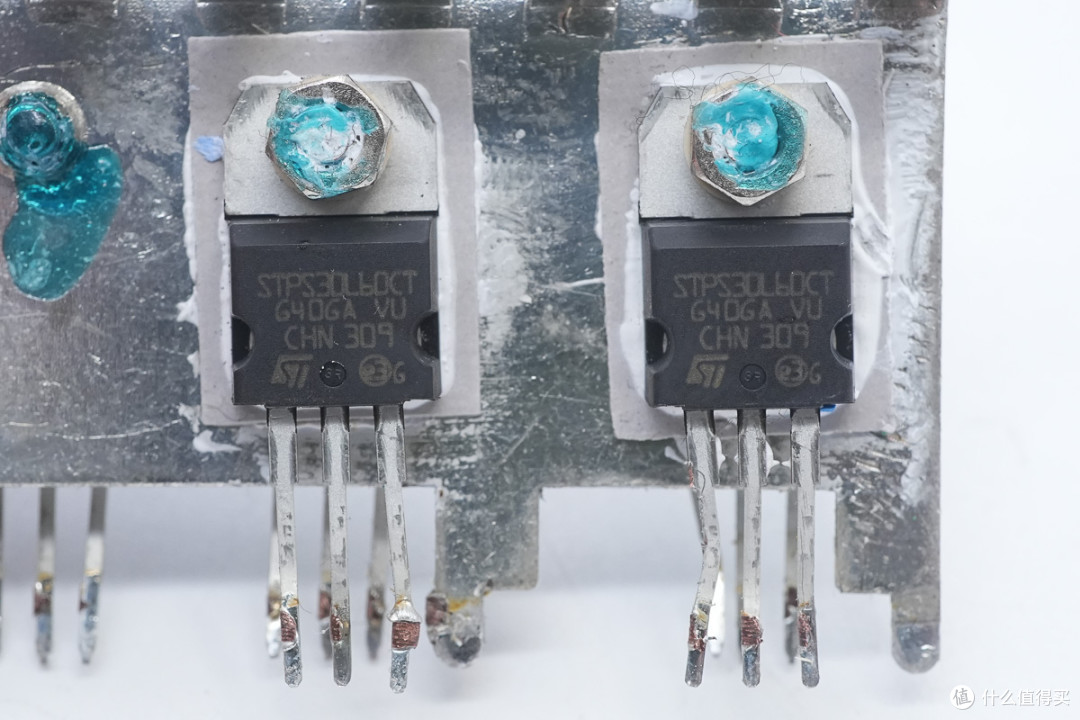

两颗肖特基整流管来自意法半导体，型号STPS30L60CT，这是一款60V、30A双路低压降功率肖特基整流器，采用 TO‑220AB 封装。
SBR 超级势垒整流管来自 DIODES达尔，型号 SBR40U45CT，40A 45V 共阴极双管，采用TO‑220‑3封装。

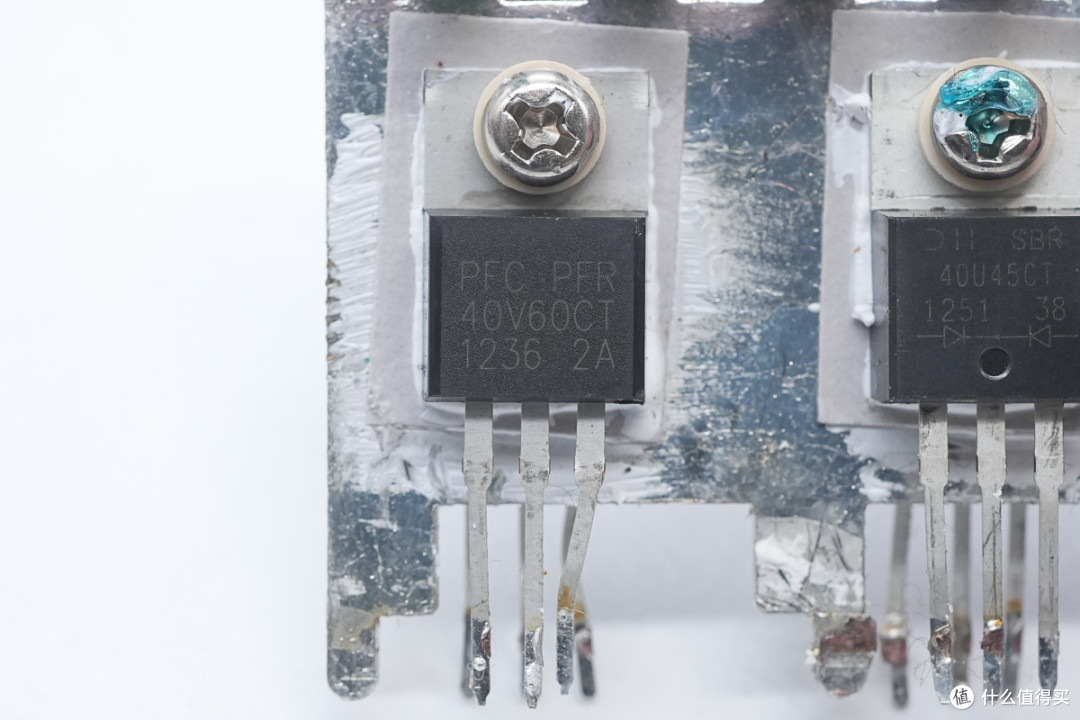

另一面整流管来自PFC节能元件，型号PFR40V60CT，40A 60V 共阴极双管，采用 TO‑220AB 封装。

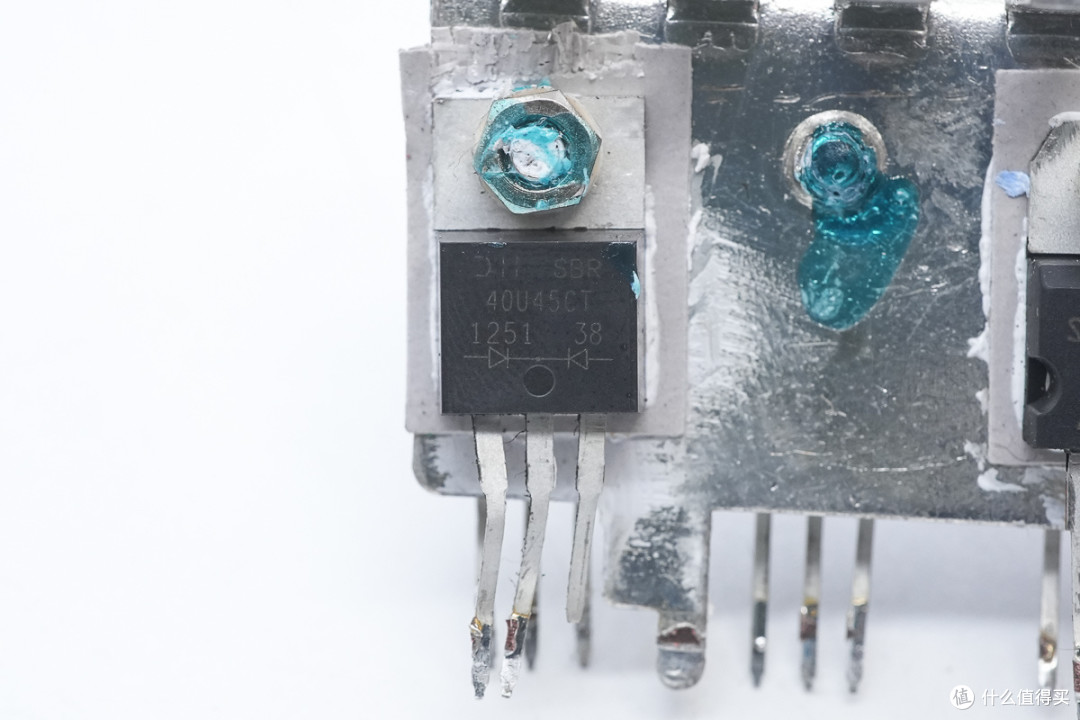

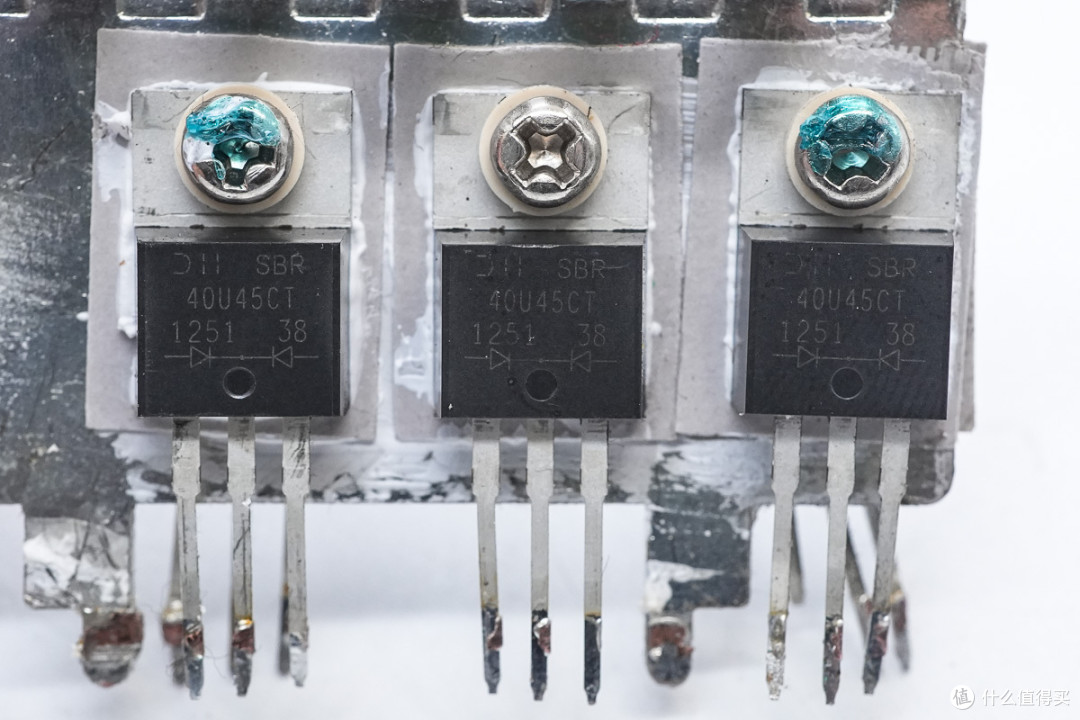

另外三颗达尔SBR40U45CT整流管特写。
滤波电感外套热缩管绝缘保护。

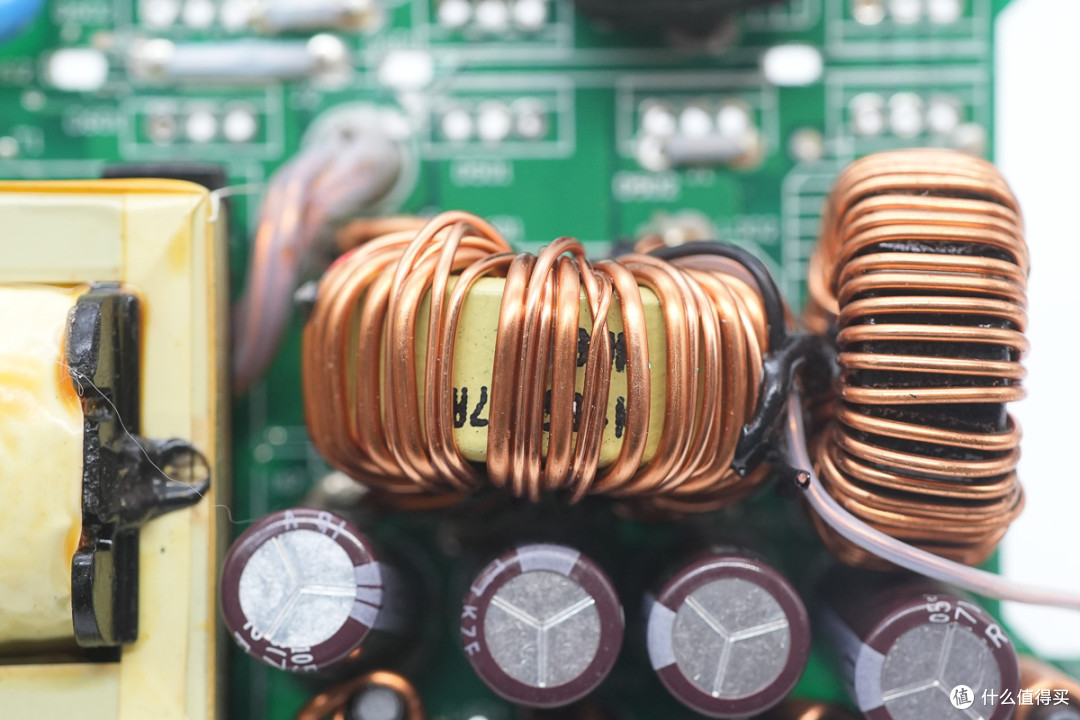

滤波电感特写。
另一颗滤波电感特写。

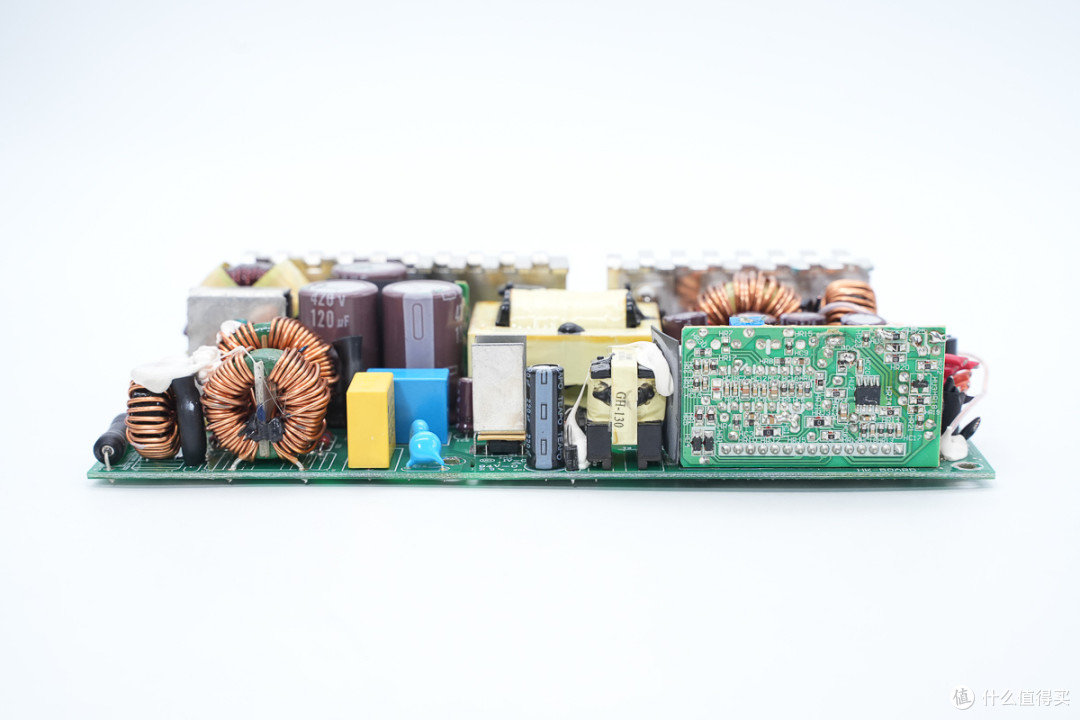

模块另一侧设有辅助电源主控芯片、滤波电容、辅助电源变压器、辅助电源整流管等器件，并焊接有一块信号与辅助控制小板。

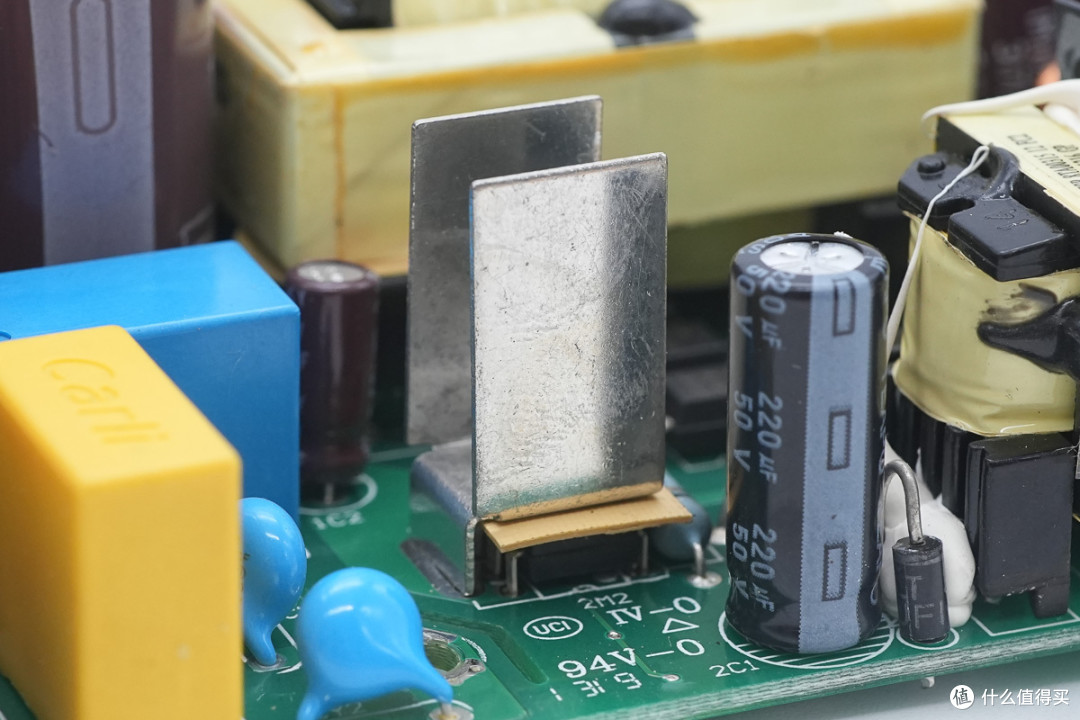

辅助电源主控芯片配备有散热片，同时在器件顶部贴导热垫来提升散热效果。

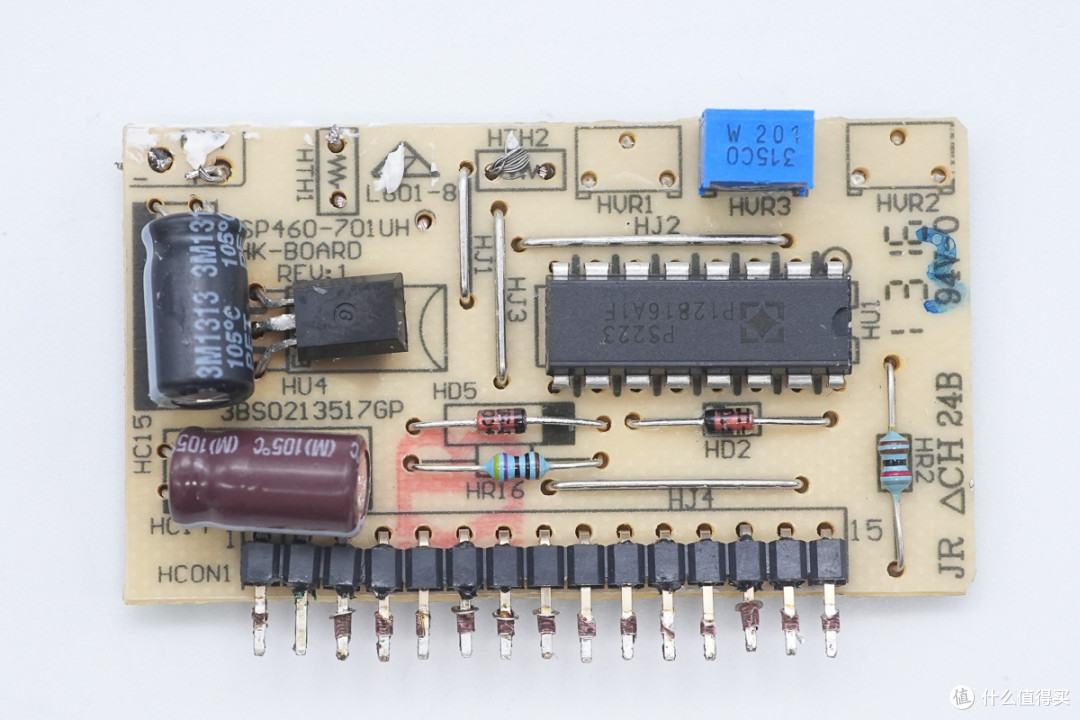

将辅助控制小板拆下，正面设有次级监控芯片、三极管、滤波电容等器件。

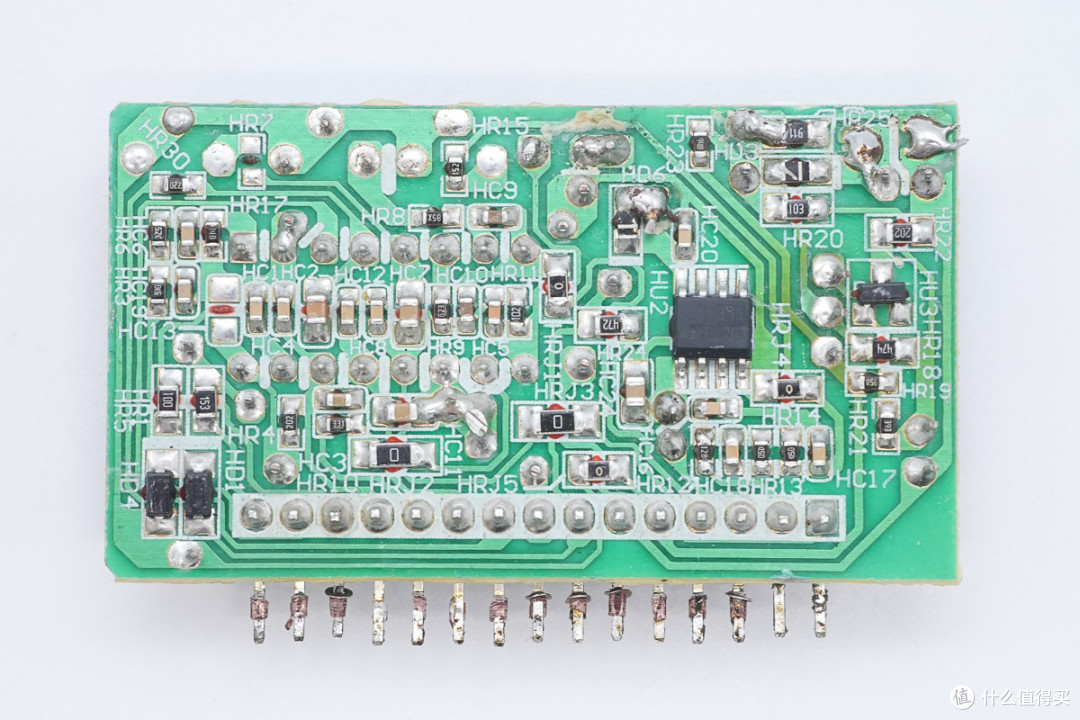

背面设有一颗电压比较器。

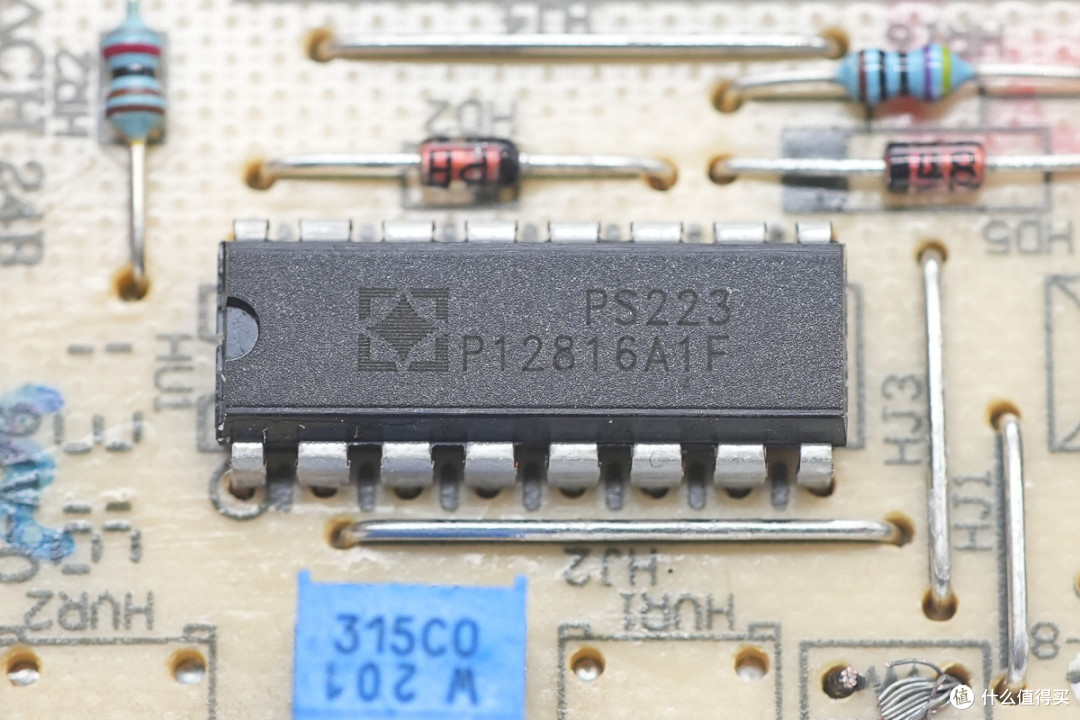

4 通道次级监控芯片来自SITI点晶，型号PS223，支持四路输出的过压、欠压、过流、过温检测，内置 PG 电源良好信号生成与故障自锁保护逻辑，故障信号可经光耦隔离反馈至电源初级实现整机停机保护，采用 DIP‑16 封装。

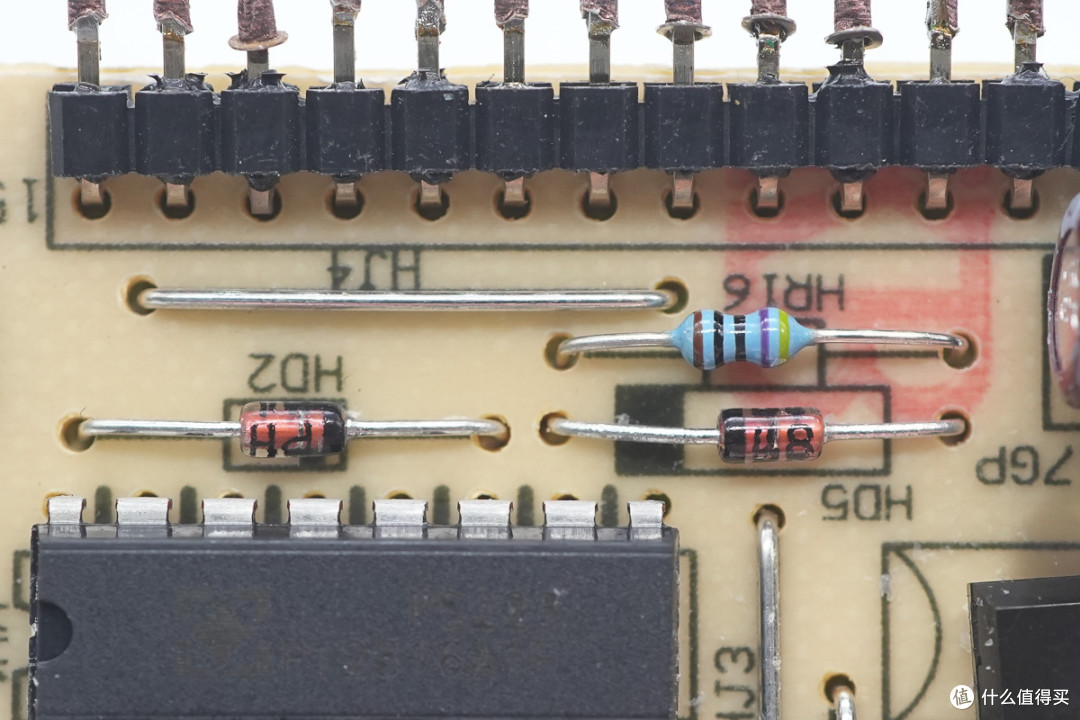

信号二极管和信号电阻特写。

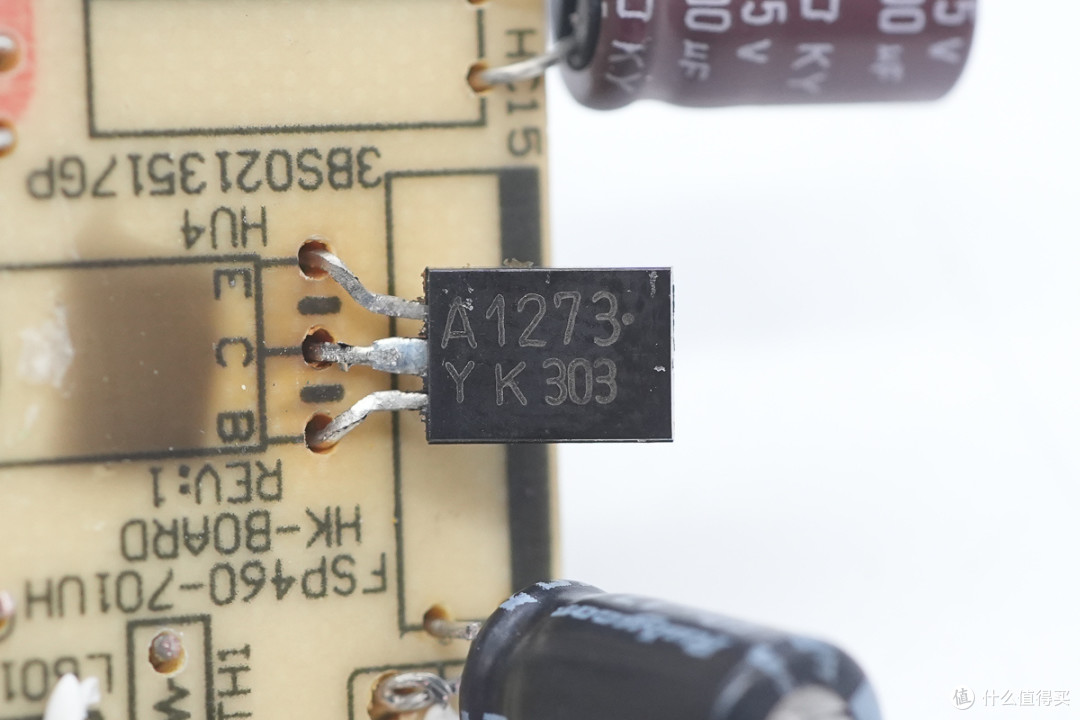

丝印A1273三极管，采用TO‑92封装。

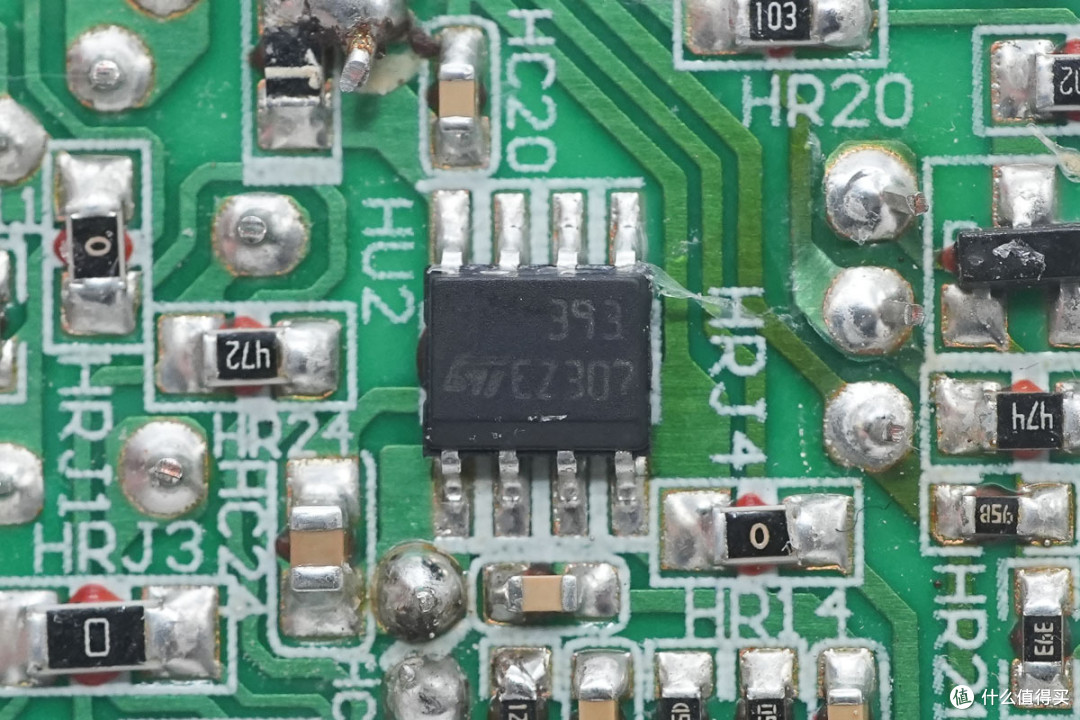

电压比较器来自意法半导体，型号LM393，为低功耗双路电压比较器，采用SO8封装。

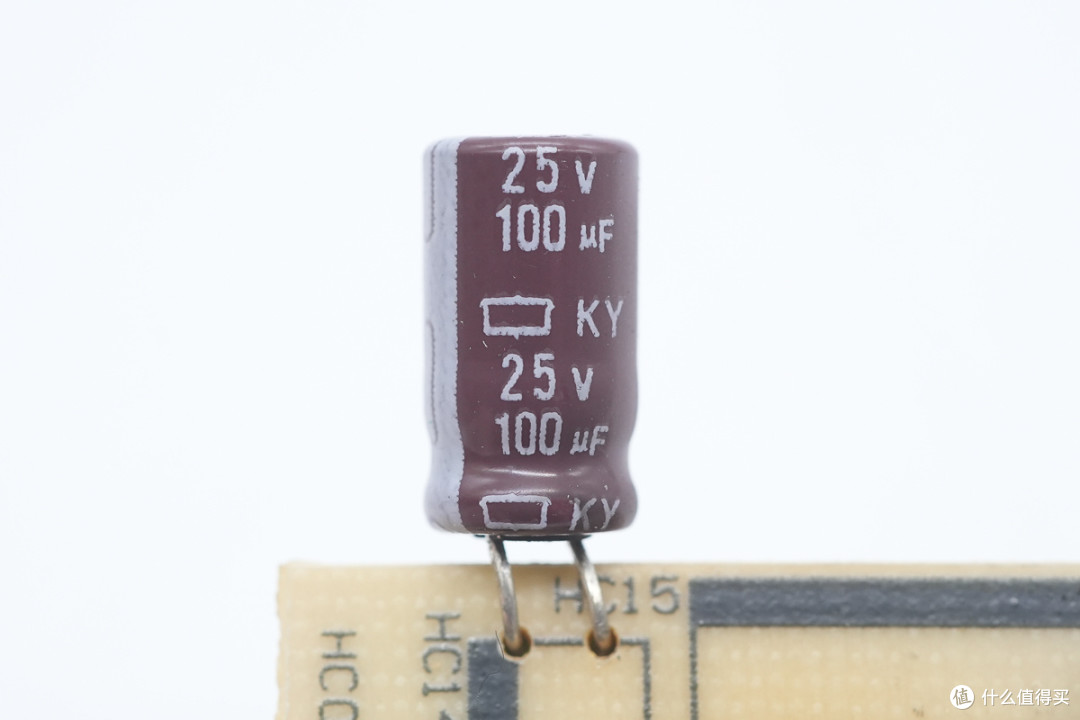

滤波电容来自贵弥功，为KY系列长寿命电解电容，规格为100μF25V。

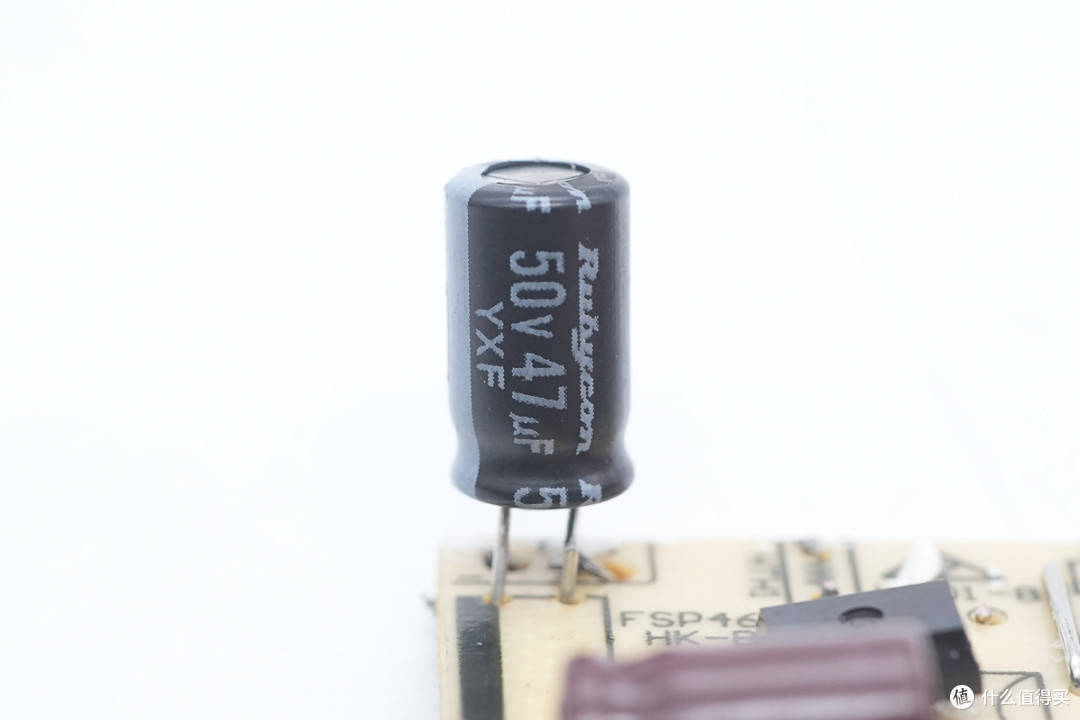

另一颗来自红宝石，规格为47μF50V。

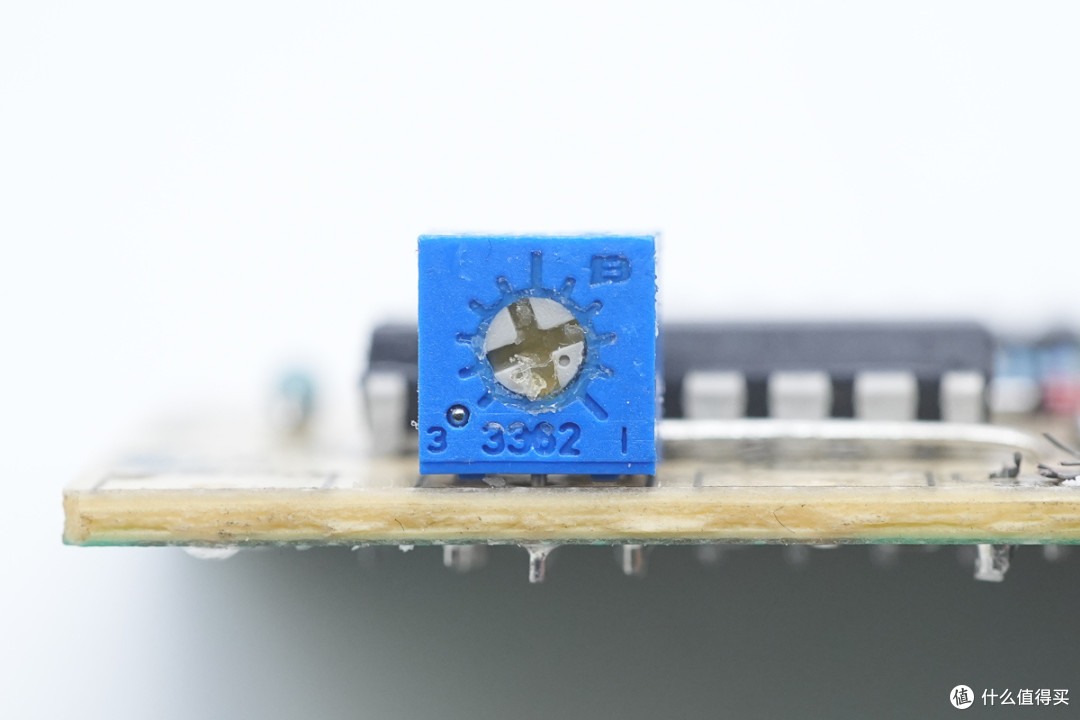

可调精密电位器特写。

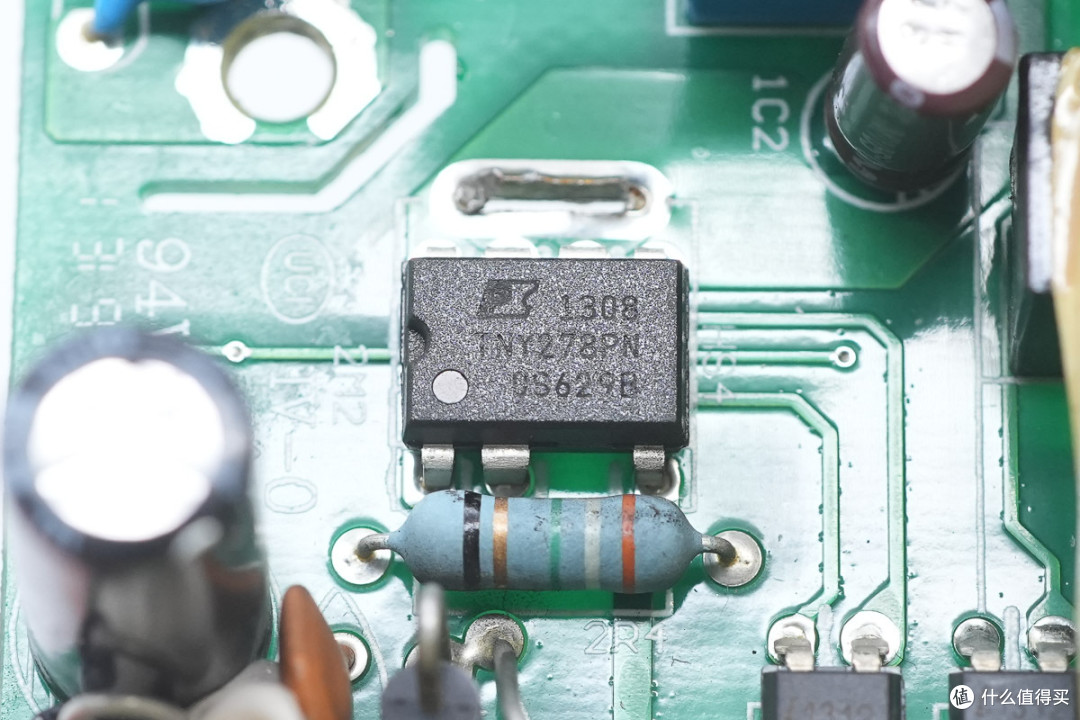

待机电源主控芯片型号 TNY278PN，芯片内置 700V 高压 MOSFET，开关频率 132kHz，采用 ON/OFF 控制模式，最大工作占空比 65%，采用 DIP‑7 封装。
高压启动电阻特写。

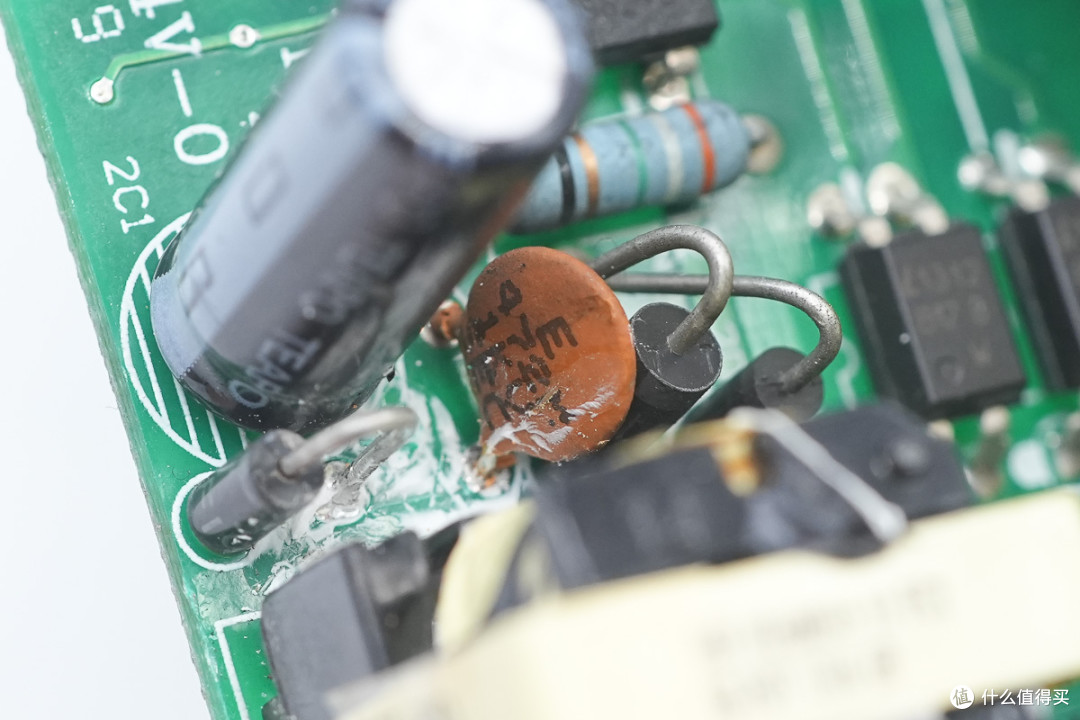

高压瓷片电容特写。

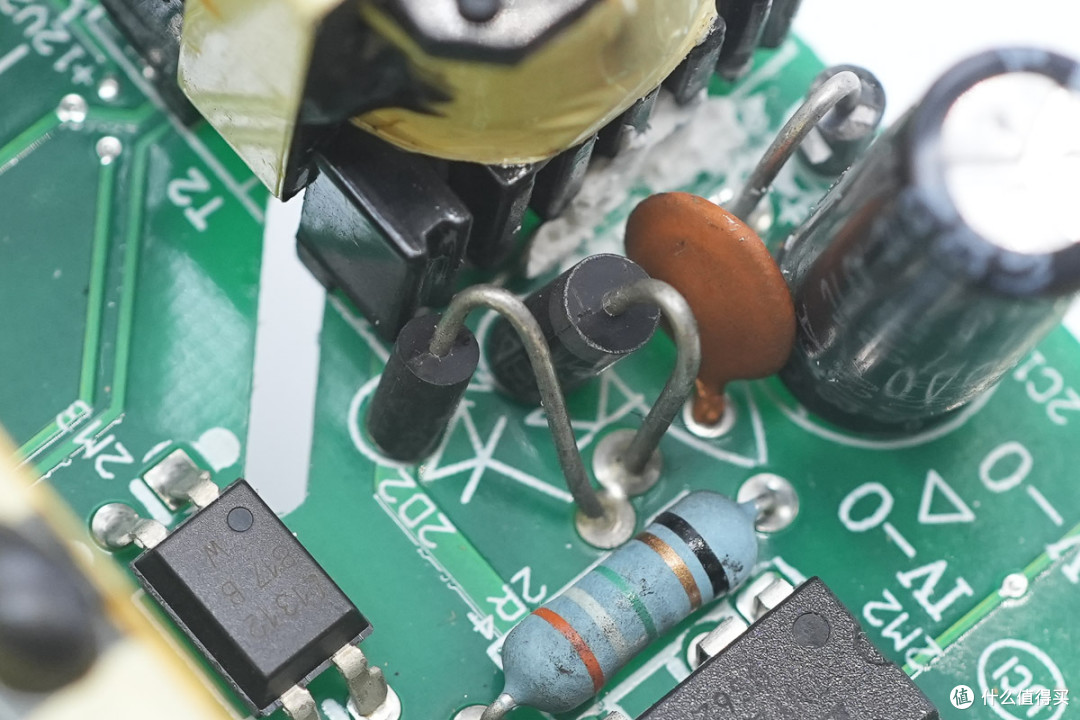

快恢复二极管特写。

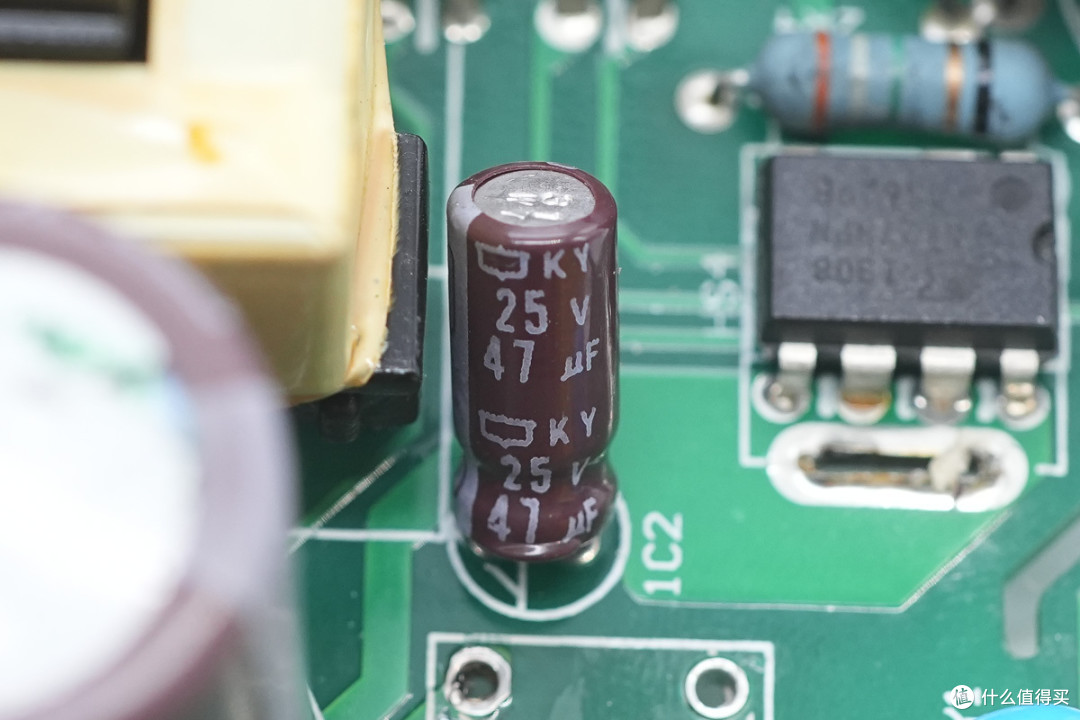

滤波电容规格为47μF25V。

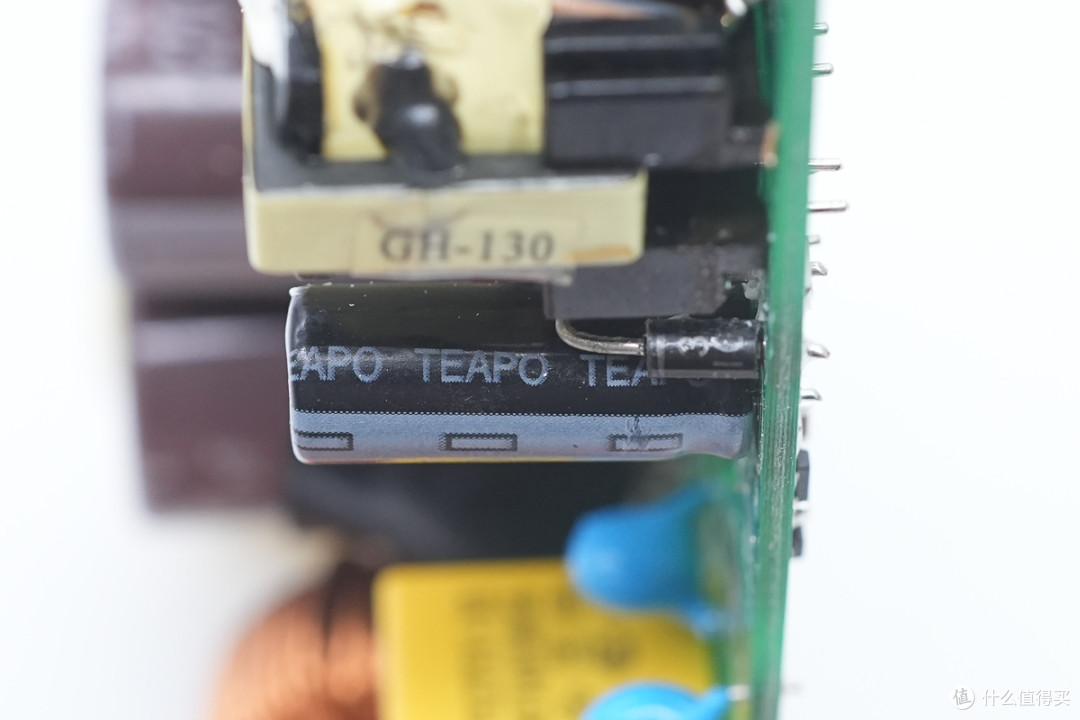

另一颗滤波电容来自智宝。

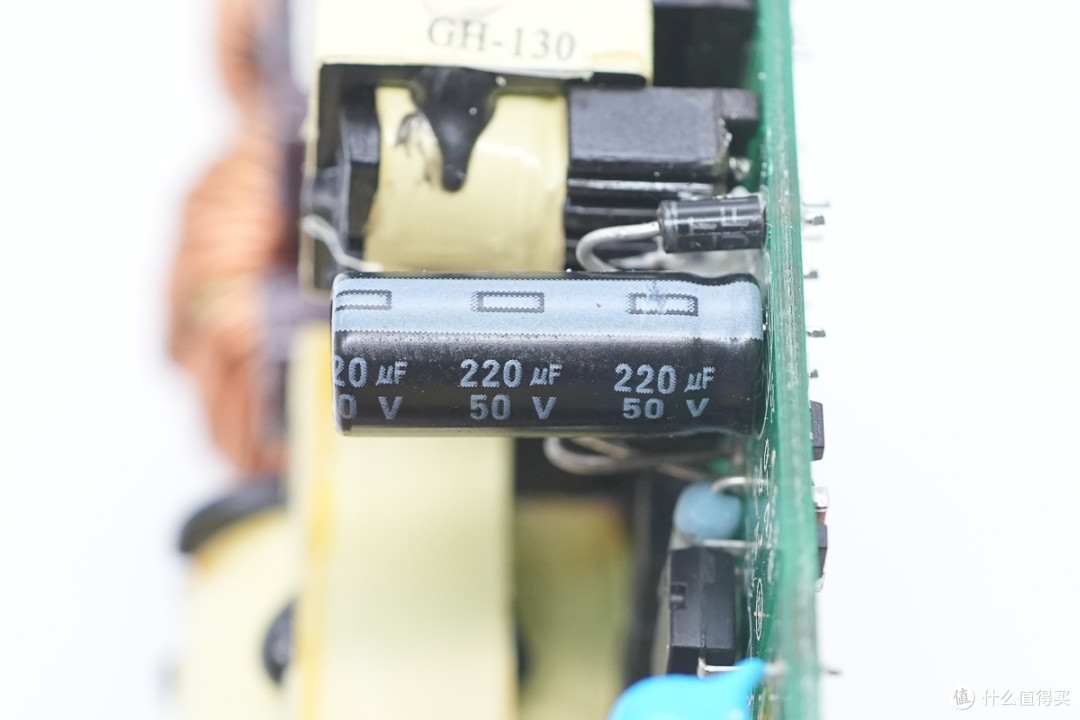

电容规格为220μF50V。
待机电源变压器特写。

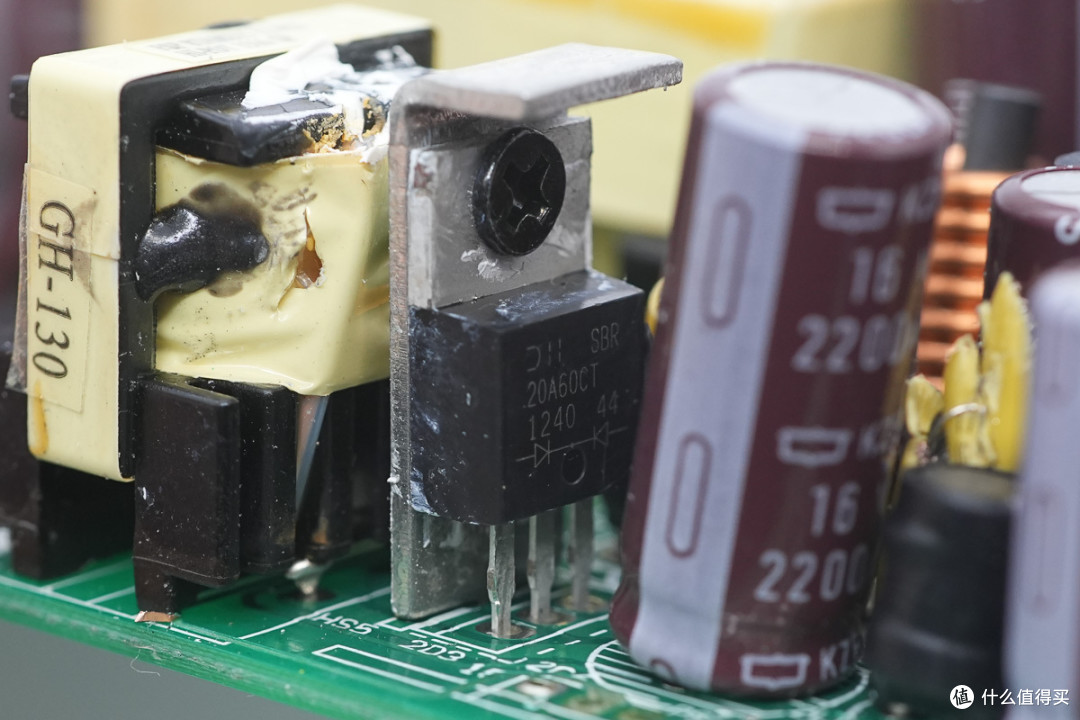

SBR 超级势垒整流管来自达尔，型号SBR20A60CT，20A 60V 共阴极双管，采用TO‑220AB封装。

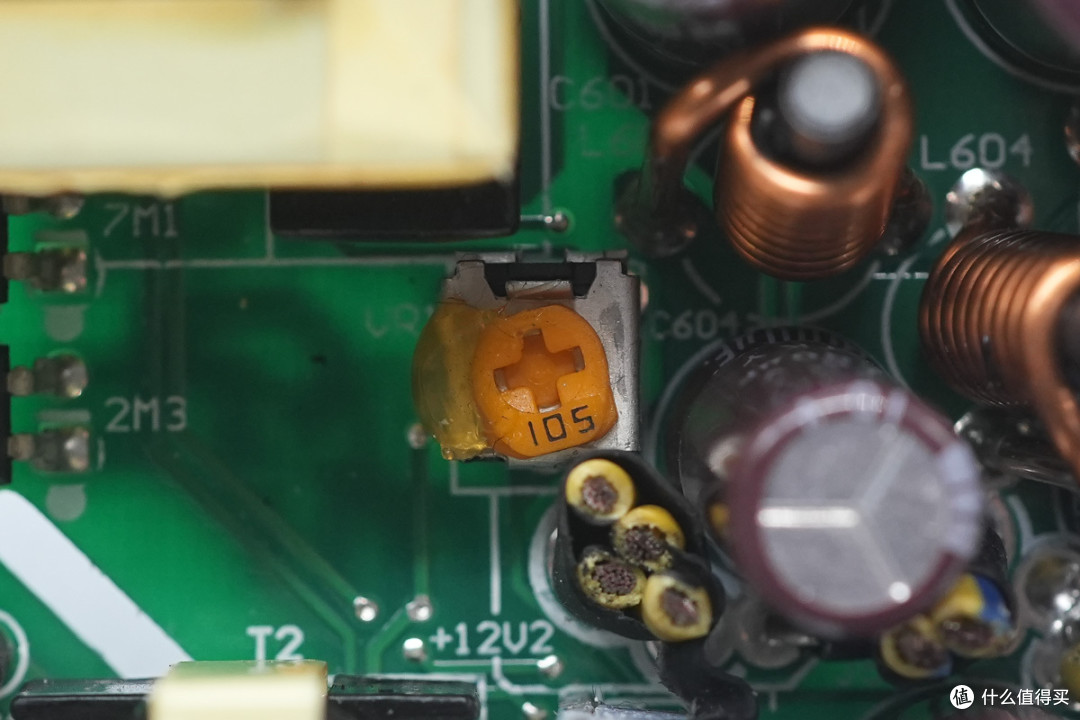

电位器特写。

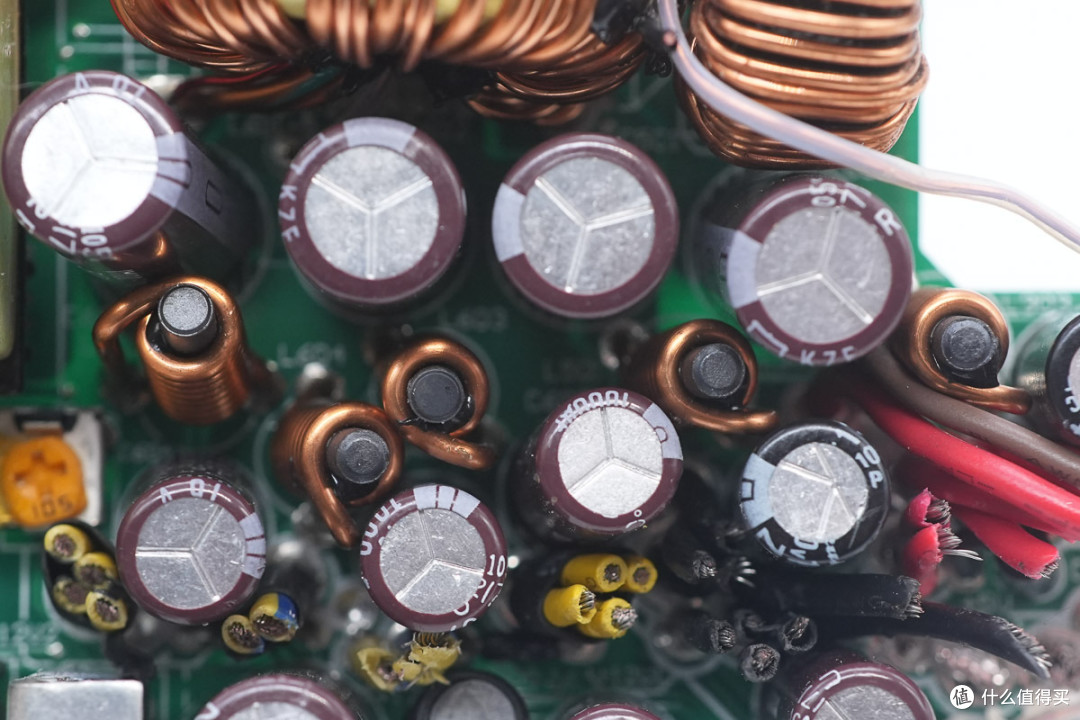

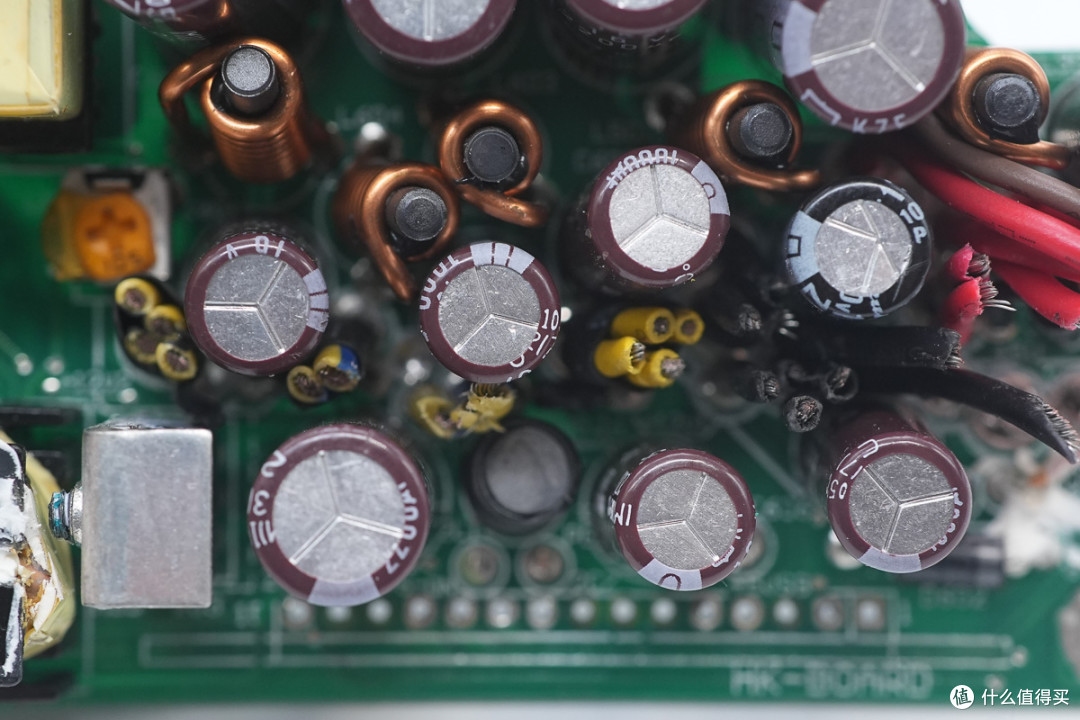

输出端设有多颗滤波电容以及磁棒滤波电感。

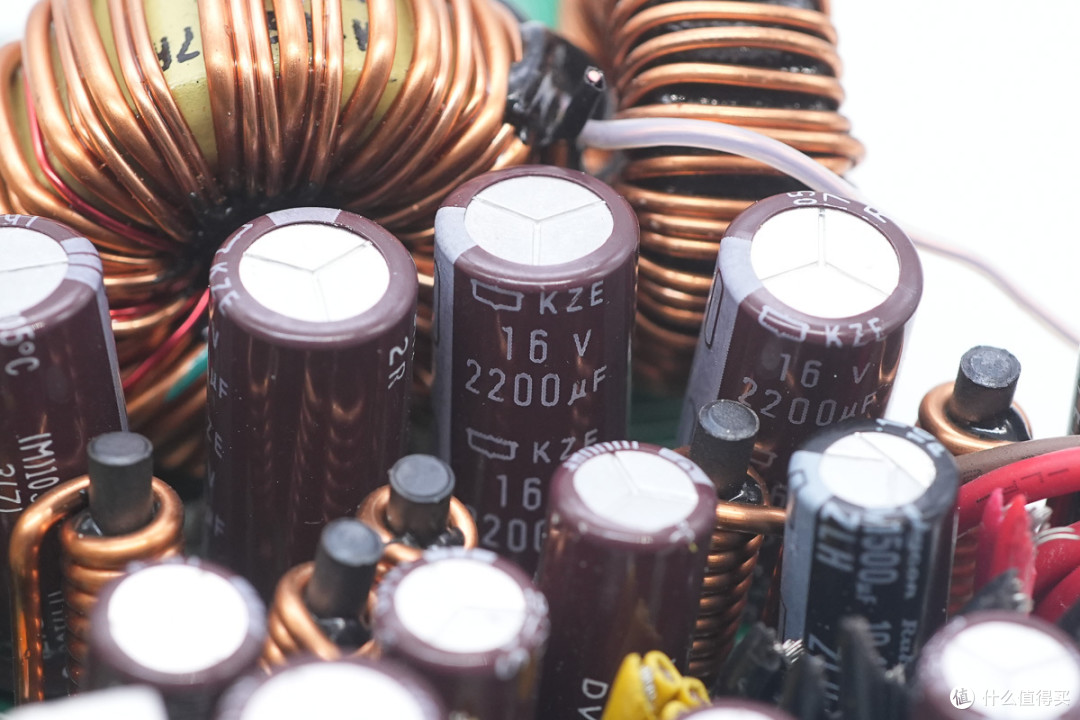

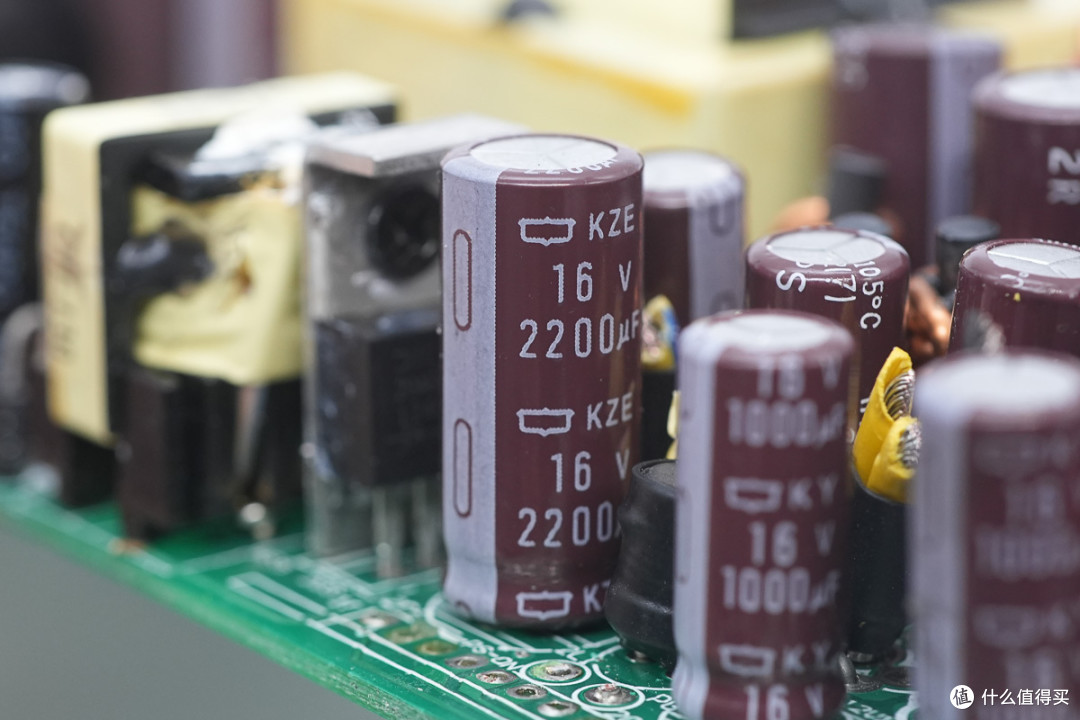

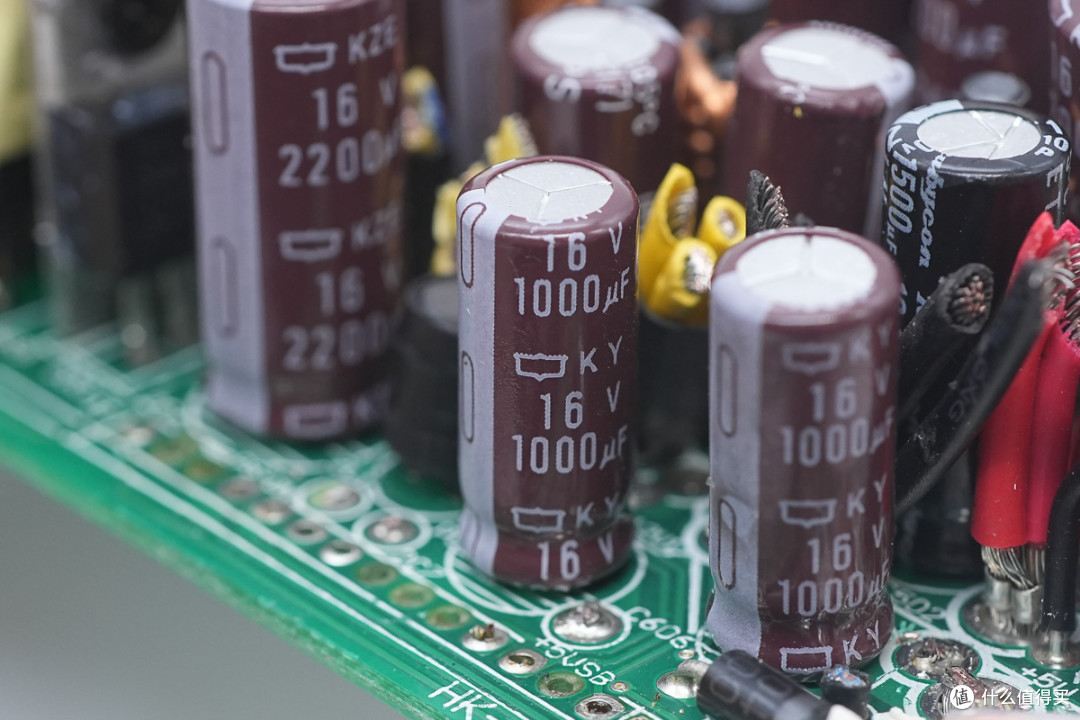

其中四颗为贵弥功KZE系列长寿命电解电容，规格为2200μF16V。
第五颗也是KZE系列，规格相同。

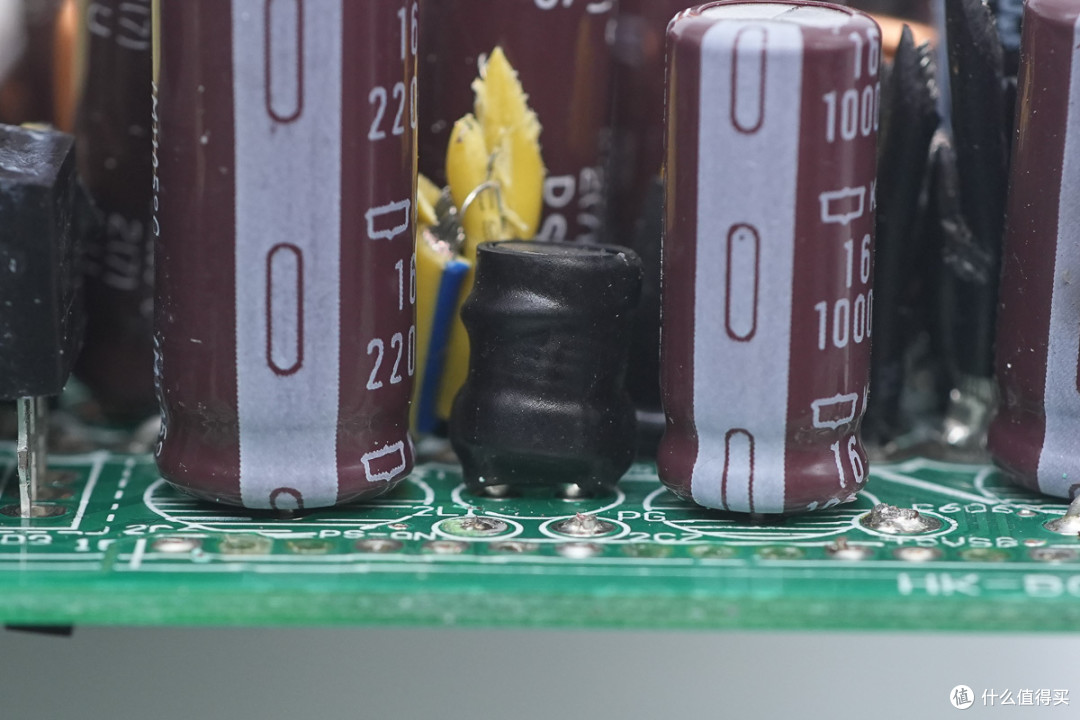

另外五颗也是来自贵弥功，为KY系列长寿命电解电容，规格均为1000μF16V。
其中有三颗布局在中间区域。
此外旁边还有五颗磁棒滤波电感。

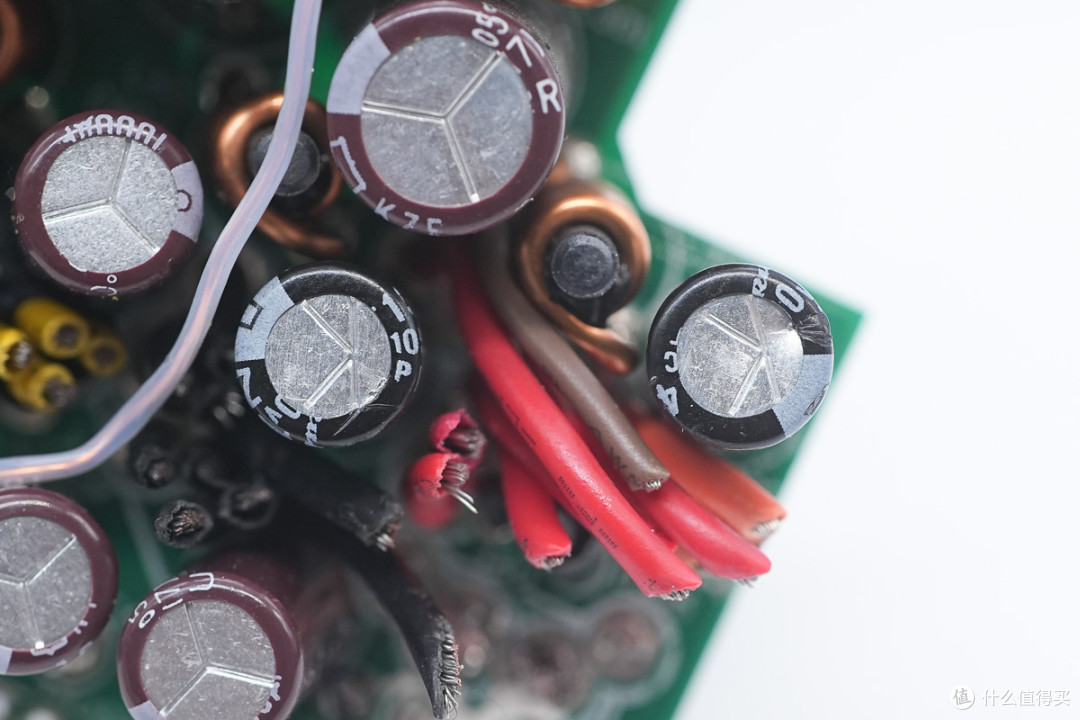

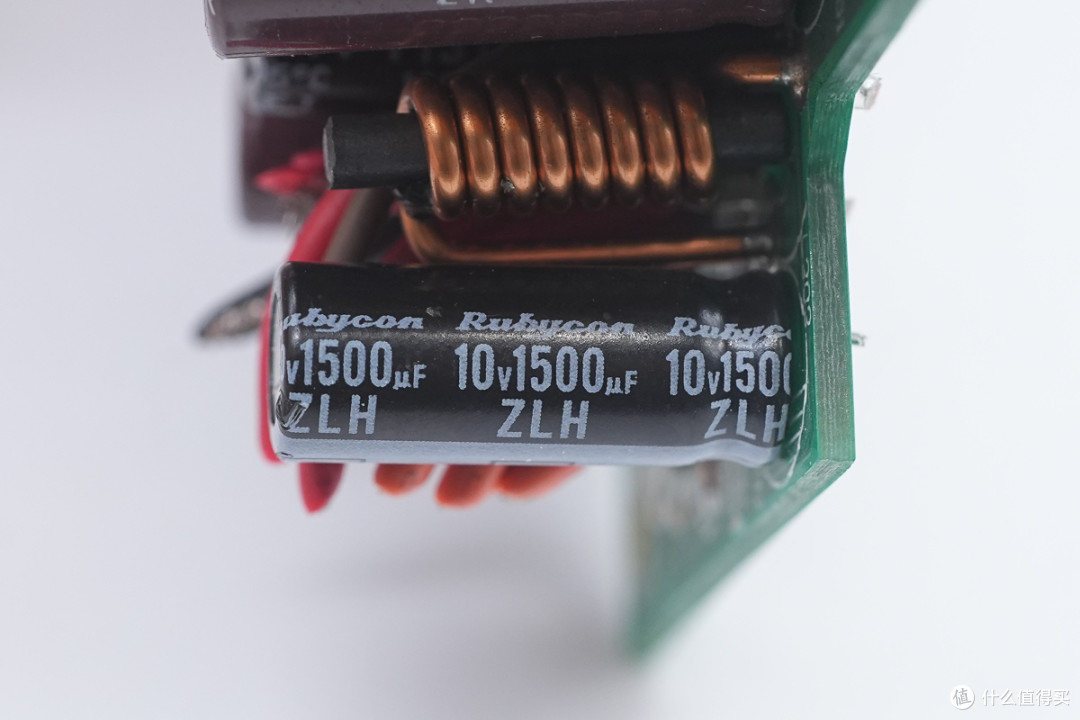

另外黑色滤波电容有两颗。
两颗均来自红宝石，规格都是1500μF10V。

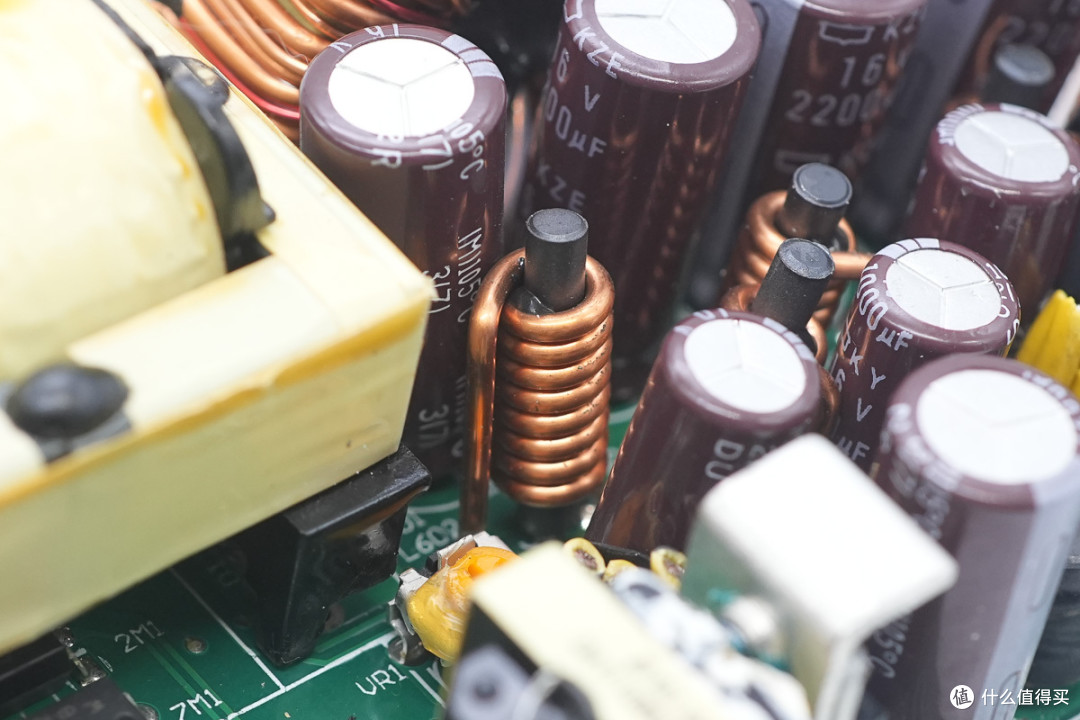

磁棒滤波电感特写。

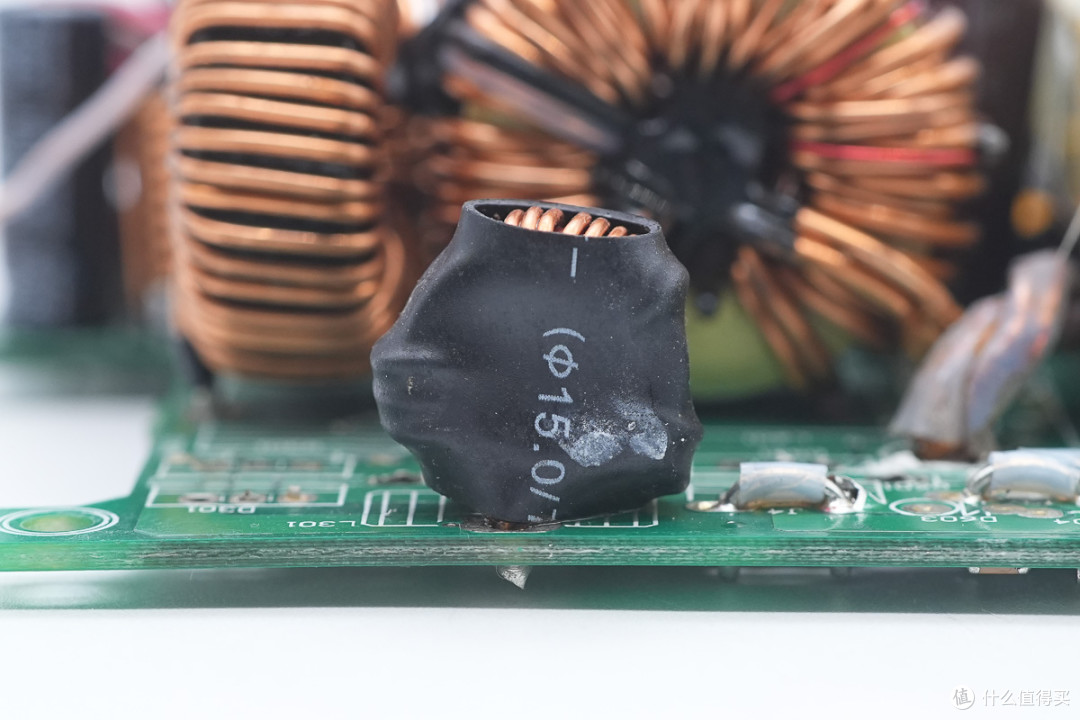

工字滤波电感外套热缩管绝缘保护。
全部拆解一览，来张全家福。
服务器电源网拆解总结

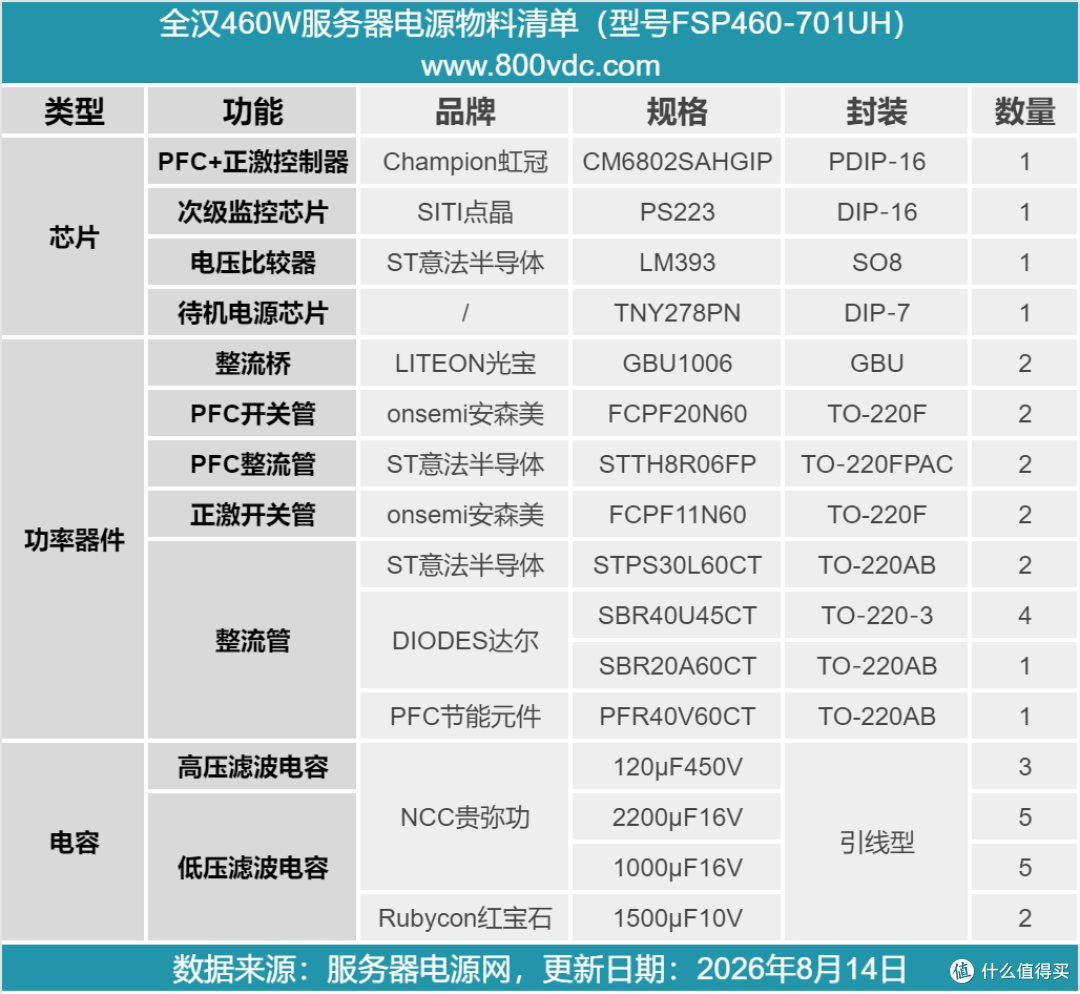

最后附上全汉460W服务器电源的核心器件清单，方便大家查阅。
全汉460W服务器电源整机为标准 1U 薄型机身，两端搭载永立双滚珠散热风扇形成对流风道，输出端配套包含 24Pin 主板、4Pin CPU、大 4D等多组 ATX 规格线束，支持多路 12V 独立限流输出，满足服务器多硬件供电需求。
电源采用PFC 升压 + 正激主变换 + 独立 TNY278PN 辅助待机电源经典成熟架构，搭配次级多路同步整流稳压方案。PFC 与主变换由虹冠 CM6802SAHG 二合一控制器驱动，次级输出监控由点晶 PS223 四路检测芯片管控，全流程光耦隔离反馈，控制逻辑完整可靠。
PFC 侧采用安森美 FCPF20N60 高压 MOS 搭配意法 STTH8R06FP 超快恢复二极管，三颗贵弥功 120μF/450V 电容支撑母线储能；主变换侧采用安森美 FCPF11N60 正激开关管。次级整流采用意法 STPS30L60CT、达尔 SBR40U45CT、PFR40V60CT 整流管组合，低压导通损耗更低。作为商用 1U 机架 ATX 服务器电源，整体的设计、用料均贴合企业级使用标准。
