【缘起】

2021新年元旦,假期在家无聊,就又想到了搞机。看看手头的新件旧件,发现还能凑出一台ITX小主机,于是就有了下面的ITX装机过程,虽然十代的U已经发行一段时间了,但垃圾佬跟什么风呢,有什么用什么,又不是不能用。


记一次拖了一年多的ITX装机

本次ITX装机硬件基本如图所示,所有硬件都是不同时期购入的,机箱酷鱼G5 PLUS是在2019年首发时买的,但买回来后因各种原因折腾了一下就没动了,所以大部分硬件一直没有上机,直到今天把这台拖了一年多的ITX主机装起来,所以本文的图片也是拍于不同时期的。


【硬件介绍】


记一次拖了一年多的ITX装机

机箱是酷鱼家的G5 PLUS,全铝银色双亚克力侧透机箱,有点像苹果风格,配件方面包括ITX机箱一个,两把12CM机箱单色风扇,两根银色SATA硬盘线,两根理线扎带,安装螺丝若干,显卡延长线是购买套装一起买的,


记一次拖了一年多的ITX装机

ITX机箱给人的感觉就是焖罐,但酷鱼G5PLUS却是打破焖罐的设计,机箱六个面板镂空圆点很多,可以帮助散热,四个对称式的提手设计方便移动也架空机箱下部位置方便进风。


记一次拖了一年多的ITX装机

环形带灯电源天机设计在机箱顶部,同时保留了两个USB3.0接口,方便U盘使用不用插到屁股后面,好评,如果再加入音频接口就完美了。


记一次拖了一年多的ITX装机

两侧的亚克力板是通过这种突出的螺丝来固定的,首先突出的感觉有点突兀,不是那么友好设计,其次配黑色的螺丝感觉也有点不是很搭,换成银色的整齐效果会更好。


记一次拖了一年多的ITX装机

和大多数ITX机箱一样,主板和显卡背对背的设计基本是能压缩体积的最佳设计了,显然酷鱼G5 PLUS也是采用了这一设计。


记一次拖了一年多的ITX装机

底部的散热孔没有采用圆孔的,而是采用了条纹的。


记一次拖了一年多的ITX装机

机箱内部分成三个区块,顶部是机箱散热风扇位,中间分两边,一边装主板电源,一边装显卡,比较合理的设计可以让这款机箱支持双2.5英寸硬盘,支持6厘以内高度散热器,可以上SFX和SFX-L电源,可以上30.6厘米以内的2.5个卡槽位显卡,即使是2060这样的显卡也是能上的,前提是电源要跟上。


记一次拖了一年多的ITX装机

主板是用的华擎 Z390 Phantom Gaming-ITX/ac,带ARGB接口,可实现神光同步,原先冲动就是想玩灯效的,没想到冲动过后又失去了热情,CPU是i5 9400F,牙膏厂的,也没有什么好说的,只能说够用了。


记一次拖了一年多的ITX装机

作为一款ITX主板,华擎 Z390Phantom Gaming-ITX/ac接口方面是比较丰富的,带残血雷电三,带双M.2硬盘接口,混搭一下硬件还可以装Windows和macOS双系统,可玩性还是蛮高的。


记一次拖了一年多的ITX装机

内存我使用了一对十铨的T-FORCE马甲条,规格为DDR4 3200 8GBx2,红色的矮马甲不会挤,高度也和裸条差不多,不会影响散热器的安装。


记一次拖了一年多的ITX装机

散热器为ID-COOLING IS-50,这个散热器是为ITX平台设计的,普通ITX散热器的散热风扇都是9厘米的,小口径风扇的进风量小,只能通过提升转速来加速风量的进入,提升转速会带来另外一个比较严重的问题,就是风噪也是随之明显,这是ITX散热风扇普遍会在的问题,但ID-COOLING IS-50通过支架扩展的巧妙设计使让散热风扇最大支持12厘米,大风扇增加了进风量又减低转速,对于减少风噪声音是非常明显的,这个设计确实不错。


记一次拖了一年多的ITX装机

电源使用的是EVGA金牌全模组电源,小尺寸电源显得很有份量,拿手上也沉沉的,全模组设计对ITX机箱也很友好,650W足够带动RTX2060显卡,风扇带智能启停,负载低时风扇停转,负载高时风扇才会转动,这个功能可以获得更好的静音效果。


记一次拖了一年多的ITX装机

硬盘采用了纯国产的光威弈Pro固态硬盘,512GB容量,带独立缓存版本,带薄薄的石墨烯散热层,没有金属散热片的臃肿,能够安装到对硬盘厚度要求非常高的笔记本电脑等设备上,将固态硬盘装入主板后,主板自带的散热片也能装上,但忘了拍照。


记一次拖了一年多的ITX装机

硬盘的存储芯片,来自纯国产血统的长江3D NAND原厂TLC存储芯片,虽然只是一块小小的芯片,但却是科技含量最高的部分,代表着硬盘乃至整个存储产业的技术水平,长江存储芯片是我国纯国产的存储芯片,是我国晶圆加工和半导体利用技术的结晶,最大的亮点是采用全新的Xtacking架构,相比传统3D NDND芯片,基于全新Xtacking架构的64层TLC 3DNAND芯片,存储的密度、传输速度、擦写次数均有了较大的提升,架构好与不好,目前暂未有明确的定论,但无论何种架构,总有其优点以及不足。


记一次拖了一年多的ITX装机

显卡使用了影驰大将RTX2060,虽然已经出了30系列显卡,但一卡难求,但20系的显卡也不落后,目前主流的游戏也足够应对,对比一下机箱,内部的空间还有蛮多的,估计再多一个风扇位的显卡也能够放下。


记一次拖了一年多的ITX装机

记一次拖了一年多的ITX装机

ITX的装机难度系数要比普通装机高很多,要在接近极限的空间内利用和安装好硬件需要考虑很多方面的因素,硬件间相互影响、相互制约,只有耐心地不断调整,才能将机子装好,具体装机过程就不过多记录了,毕竟ITX装机就是不断调试、不停重复拆装的过程。


记一次拖了一年多的ITX装机

记一次拖了一年多的ITX装机

装机完成后,将外层亚克力侧透板的膜撕掉,内部的硬件就能看得清清楚楚了,虽然没有用上定制线,但内部空间还算合理,走线也没费多大的劲,整机颜值方面还是不错的,放桌面上使用也非常合适,性能方面也可以算是一台小钢炮了。由于只是享受装机的乐趣,所以具体的体验以及跑分就忽略吧,颜值在线,够用就好,也是新年对过去一年多未完成的装机一个交待吧。

【吐槽】

主机采用垂直风道设计,加上超多的散热孔,散热方面倒是不错,所以使用起来蛮静音的,其他硬件没有什么可弹的地方,也可以玩神光同步,但装机过程中最大的问题也是在机箱方面,酷鱼G5 PLUS机箱的价格摆在那里,也是首次发行,存在比较多的问题,必须要吐槽下,不过不知目前是否已经改进。


记一次拖了一年多的ITX装机

一是内部的板材真的有点单薄,无论是散热风扇架、主板架还是硬盘架的板材都比较薄,薄的板材容易导致变形,稳定性比较差。


记一次拖了一年多的ITX装机

二是机箱内部的电源线以及USB线材过粗过硬,个人觉得很有必要改进线材,不然既影响美观又影响走线。


记一次拖了一年多的ITX装机

记一次拖了一年多的ITX装机

三是螺丝开孔不够精确,像上图的电源支架孔位和机箱底部的硬盘孔位都是严重安装不上的,我使用大力出奇迹的办法费牛九牛二虎之力也没能将所有螺丝拧上,只能拧其中一组对角的。


记一次拖了一年多的ITX装机

四是显卡的槽位底部没有固定卡位,露出较大空隙,导致显卡安装后悬空,只能靠槽位的螺丝以及显卡延长线的槽位固定。


记一次拖了一年多的ITX装机

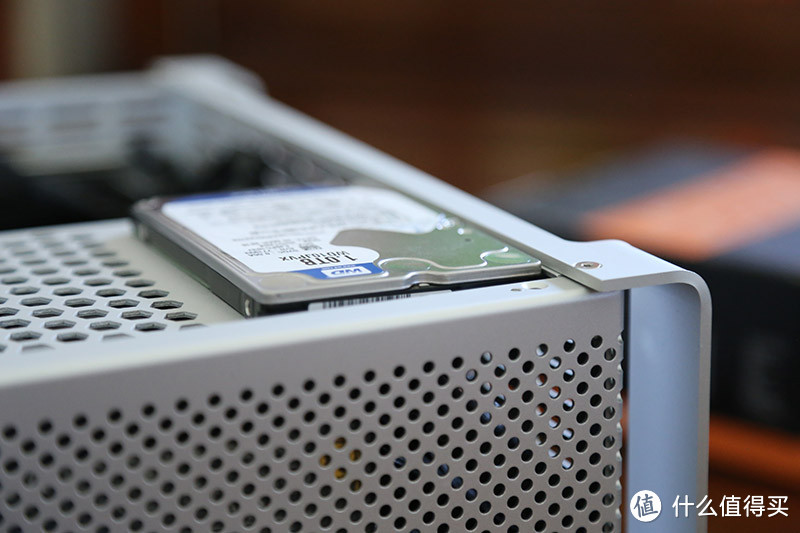

五是硬盘支架上的硬盘位只能装7mm厚度的硬盘,9mm厚度的硬盘只能装到机箱底部的硬盘位。


记一次拖了一年多的ITX装机

六是显卡延长线过短,延长线必须贴着主板来绕,如上图,延长线绕经主板架上方到背后会长度不够,安装显得非常不便。

【错有错着】


记一次拖了一年多的ITX装机

主机刚装起来,表弟放假来看我家玩,买不到价格高居不下且一卡难求的30系列显卡,就将我的RTX2060显卡顺走了,没有办法,我只能翻箱倒柜找出了一块收藏级别的名人堂GTX960,没想到竟然能刚好装进去,并且搭配主机看起来更好看,也足够我日常作为二奶机或给媳妇使用了。



记一次拖了一年多的ITX装机

记一次拖了一年多的ITX装机

不得不说这款,名人堂GTX960结束本次ITX装机,虽然这款显卡有点老了,但廉颇老矣,颜值尚在,多年前的卡放到现场一直好看。

【升级线材】


记一次拖了一年多的ITX装机

记一次拖了一年多的ITX装机

趁着周末,再来升级一下镀银定制线,走线更方便,也更好看了。


记一次拖了一年多的ITX装机

这就是目前整机的最终形状,主机比较小巧,可以放在桌面的角落里静静地使用,晚上也很静音,整体的效果看起来还是不错的,基于颜值的考虑,没有跑分,不谈性能,纯粹的分享,只为享受装机的过程和乐趣,本次装机完成,我们下期再见。
