hello，大家好，我是岁月~

咱们又见面了~没错，我又来混金币了~主要是最近剁手略多，需要金币回血~这次的晒单呢，确实是和我之前的群晖有关，所以我把它加入到群晖的系列文章中了~但是。。算了，最后再说吧~~

购买理由

购买这个酷冷的小魔方机箱，目的非常的简单，就是为了魔改成为我的黑群晖的机箱，之前寻觅了一堆机箱，主要需求就是，小，能魔改，可以魔改成6-8盘位可热插拔的群晖机箱。

寻寻觅觅之后，在过年期间，入手了这款小魔方，计划着魔改以实现上面的需求，但真正展开魔改计划后，发现做永远比说要难。。那么，在晒之前，先插一下我之前群晖的系列原创吧~

黑群晖组建指南 篇一：#2017剁手回忆录#年底了，是时候折腾个新的黑群晖了—硬件选购安装hello，大家好，我是岁月，咱们又见面了~~~去年过年前夕，组建了自己的终极黑群晖，已经稳定运行了一年，前几天也顺利的把系统从6.0.2升级到了最新的6.1.5-15254,好基友最近也想搞个NAS玩玩，于是委托我帮忙弄一下~~~正好我对原有的NAS也有点魔改的想法，就先帮基友折腾，再自己魔改吧~逝去岁月| 赞387 评论387 收藏2k查看详情

黑群晖组建指南 篇二：年底了，是时候折腾个新的黑群晖了-DSM6.1.5系统安装及升级指南hello，大家好~~我是岁月~~关于群晖的原创，我可耻的分了上下篇，最重要的原因是因为我觉得篇幅过长，分两篇，可以方（duo）便（pian）大（yi）家（xie）阅（jin）读（bi），那么这就是下篇~~因为两篇基本上是同时写的~~硬件那篇还没审核，就不放传送门了。。放了其实大家也不看~~~这篇放逝去岁月| 赞312 评论459 收藏3k查看详情

黑群晖组建指南 篇三：群晖家用套件安装配置&使用指南追加修改(2018-03-0713:10:17):错误说明：在aria2安装中，关于存储位置以及装载路径部分有误！原文写的转载路径为/volume1/downloads经过测试，实际应填写为/data万分抱歉，我测试时只测了是否能导出下载，没看下载文件存哪里了。。hello，大家好~~我是岁月~~关逝去岁月| 赞381 评论208 收藏3k查看详情

黑群晖组建指南 篇四：qBittorrent套件、自动内外网识别、time machine套件安装配置指南hello，大家好~~之前写了几篇群晖相关的原创，从硬件，到系统安装&升级，到部分套件的使用指南，反响还不错。。上次有值友留言，想要知道如何安装新晋BT神器qBittorrent，研究了一段时间，发现还好，并不太难，于是，本篇主要就是写一下，如何安装qBittorrent套件以及如何配置使用，另外还逝去岁月| 赞57 评论67 收藏587查看详情

那么接下来，就晒一下魔改没成功的主角吧~ 这款机箱应该是属于前几年酷冷的产品了，而且属于低端，价格并不高，当然这个价格，自然也别指望有什么好的质感了。

酷冷至尊(CoolerMaster)小魔方 黑色 迷你机箱(Mini-ITX主板/USB3.0/支持SSD)239元京东去购买

外观展示

▼中规中矩的包装盒子。大大的酷冷的logo。

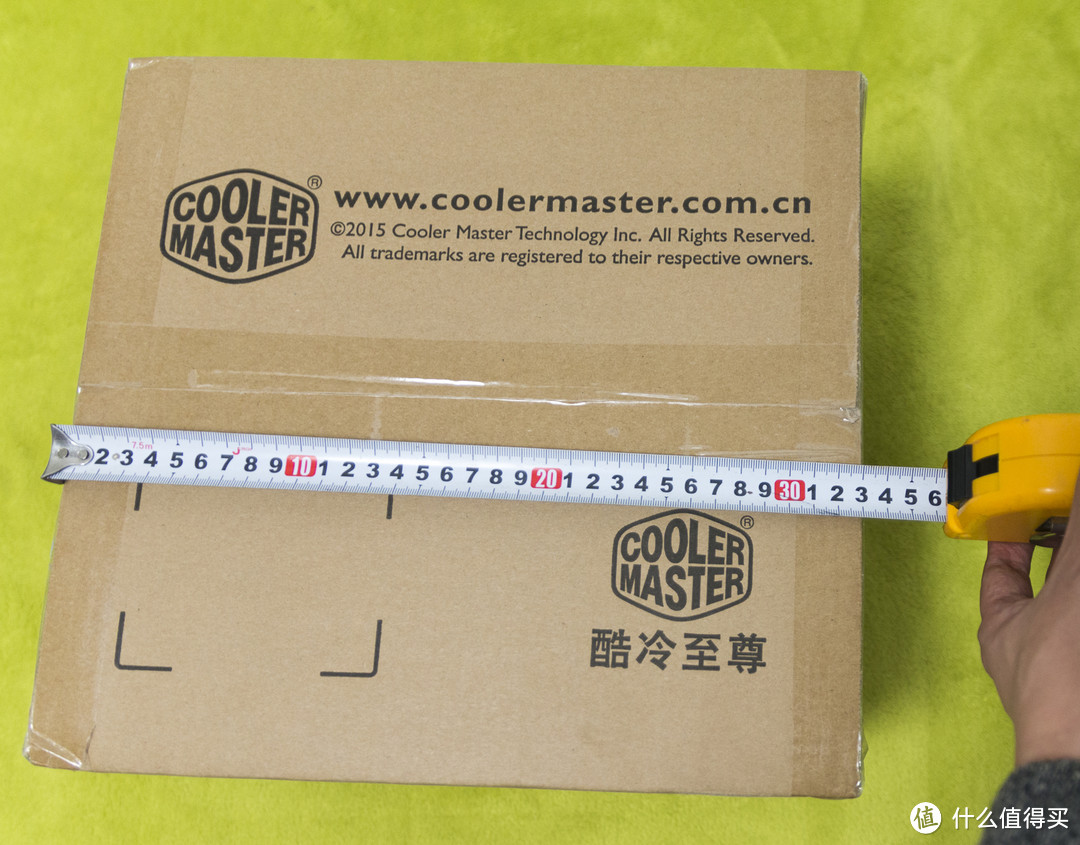

▼盒子就是四四方方的，包装箱的尺寸为320*330*290（单位MM）。

▼打开后采用传统的泡沫包装固定。

▼前面板是洞洞流，网状的前面板，保证了一定的散热性能。正面的酷冷LOGO，同时也是机箱的开关按钮。

▼I/O接口放到了机箱的左侧，分别为USB 3.0*1,USB 2.0*1,耳机与麦克接口，重启按钮等。以及一个没过滤网的散热口。

▼机箱右侧则只有一个面积更大的散热网，并且同样是没有过滤网的。

▼尾部设计，主板放置在底部，电源突出，通过电源固定支架进行固定。同时支持两个全高的PCI-E卡。其实这个大小，也就只能安装一块标准显卡而已。

▼机箱的外壳固定螺丝是支持手拧的，只是需要挺大的力气，用螺丝刀会比较省力一点。

▼外壳的顶部散热口带有过滤网。

▼机箱板材其实比较薄，外壳通过4个螺丝固定在机箱框架上。

▼辅材配件等，以及这一本说明书，都是放在机箱内部的。

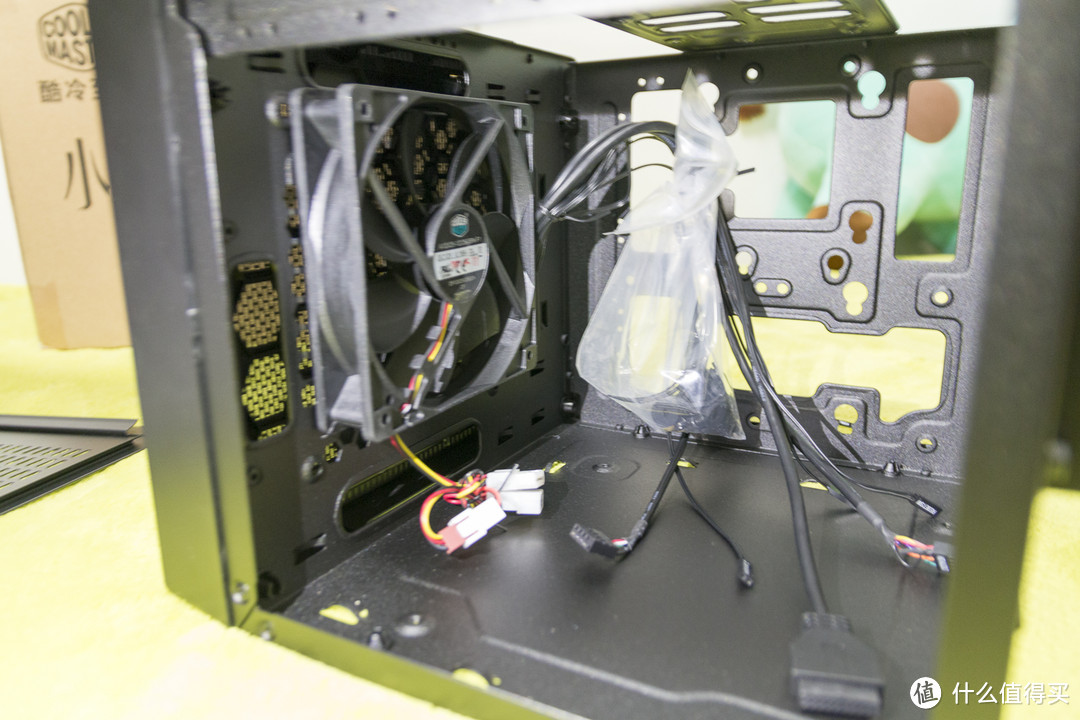

▼机箱自带了一个12CM的散热风扇，整个机箱也仅能安装这么一个散热风扇而已，且CPU散热器仅能使用比较薄的下压式散热器，因为在散热器上方，就是电源位。

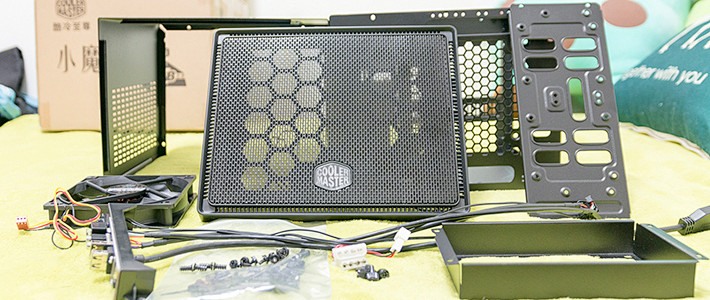

▼为了魔改，我把整个机箱能拆开得都全部拆开了，为了测量尺寸做魔改的计划。

▼附带的12CM风扇是3pin的普通风扇，12V0.16A，无灯，就是个最一般的风扇。

▼I/O面板也被我从前盖板上拆下来了，主要是为了看整个前面板的位置，是否可以安装硬盘笼。

▼这是原则的硬盘挂架，支持2块3.5寸硬盘，其实，这个机箱原生就可以安装4块硬盘，但它并不符合我的要求，我希望的是能装上笼子，实现硬盘比较轻松地更换。当时计划使用定制铝板替换这块支架，把硬盘笼固定在这个位置。

▼机箱的前面板，测量了一下LOGO开关的位置，高度对硬盘笼并没有阻碍，还是比较完美的。

▼因为是低端机箱，所以整个机箱的质感都很一般，感觉很轻薄，测量也基本证实，板子仅0.6厚左右

▼测量了一下内部的尺寸，确定如何安放硬盘笼，机箱内部宽度为24CM

▼前后净深为21CM

▼同一时间我购买的硬盘笼也到货了，服务器上使用的东西，做工就是很稳，虽然是二手的，但笼子的整个做工，相当的扎实。

使用感受

本来就是用来魔改做NAS机箱的，但是发现几个问题，

1、这个机箱支持的主板为ITX和M-ATX的小板，而不是一般的M-ATX主板，我现在的主板放不进去，需要小改打磨

2、这个机箱魔改的话，需要使用服务器电源（1U或者小1U），硬盘笼仅能放一个4盘位的，或者6盘位的（现在6盘位硬盘笼基本上已经绝迹了）

3、我的计划是改造成8位的NAS，也就说需要放两个4盘位硬盘笼，但这个机箱尺寸，仅仅是只够并排放置两个笼子，电源没地方放，除非电源使用DC-DC电源，但8盘位的设备，DC-DC电源，稳定性实在不确定。

所以。。想了半天，如果不能做成一体的，机箱和电源还要分开，那也没什么实在意义，正好我又找到了万由的8盘位机箱，发现颜值和功能都符合我要求，于是最终入手了万由的产品~于是，魔改计划就没有实行~~下一篇就准备分享一下那个万由的NAS机箱的情况~

总结

酷冷几年前的这个小魔方机箱，真的从设计到质感都相当一般，正面的颜值还不错，其他的，真的没什么好说的了，如果是买回来，魔改成4位的NAS，只能说，还行，因为机箱+电源+硬盘笼+魔改，其成本也已远超成品4盘位NAS机箱了，而且颜值也并没有高多少，且因为设计并不专业，体积也没有优势~

所以，总结就是，纯魔改，除非是真的买不到成品机箱的情况下得选择，如果有成品的，还是用成品的吧~~

那么，咱们下次见。照例，主子镇楼~
