四盘位铁黑裙-铁威马F4-210也能DS420J

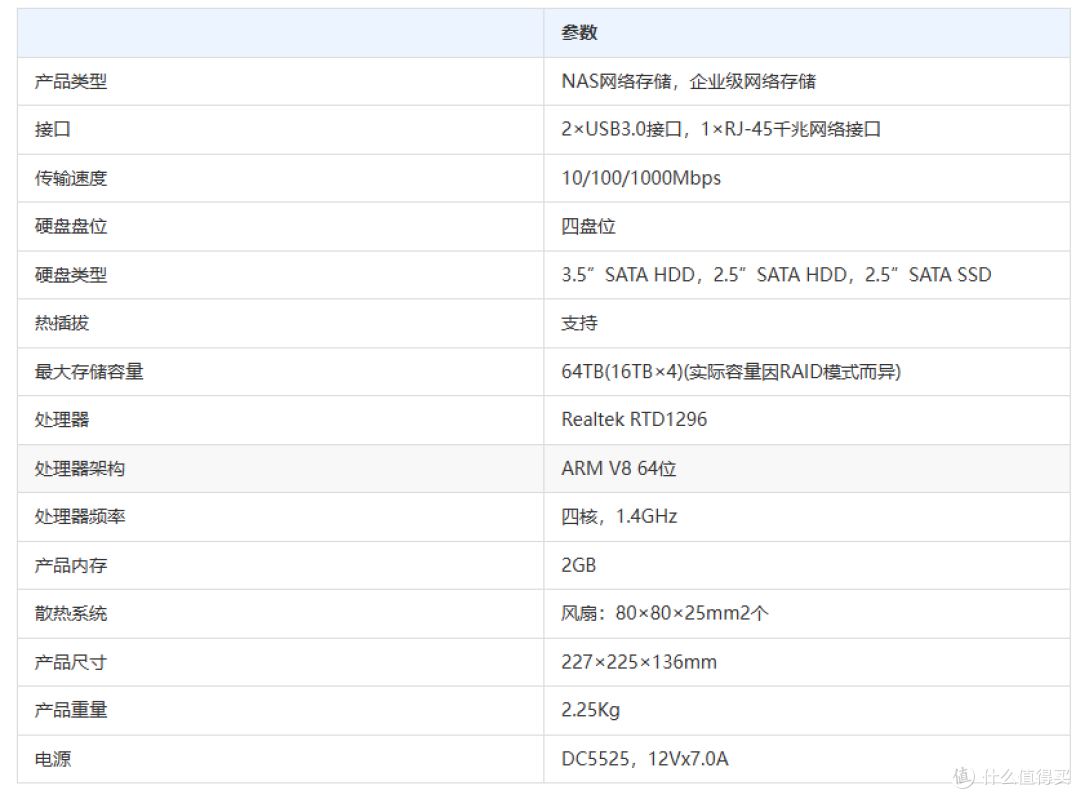

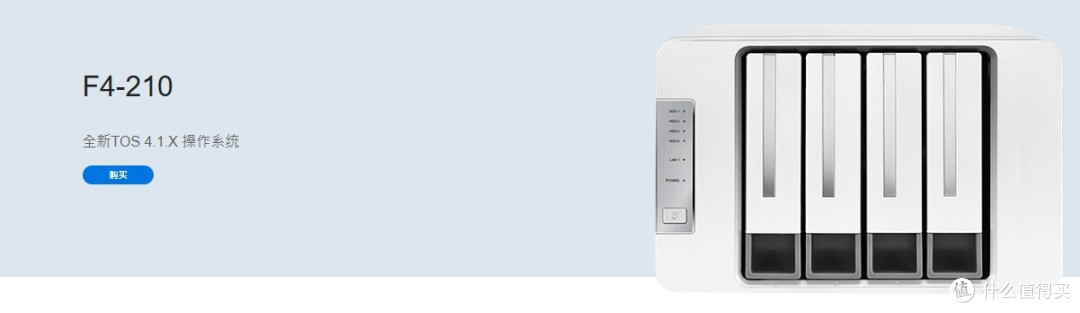

简介

使用rtd1296四核arm处理器，但是有背板啊，两个原生sata，通过asm1061转出两个额外sata。

原厂功能

铁威马系统rtd1296平台还停留在4.X，但是该有的功能都有，raid管理比较完善，可以远程访问类似某晖的quick connect。

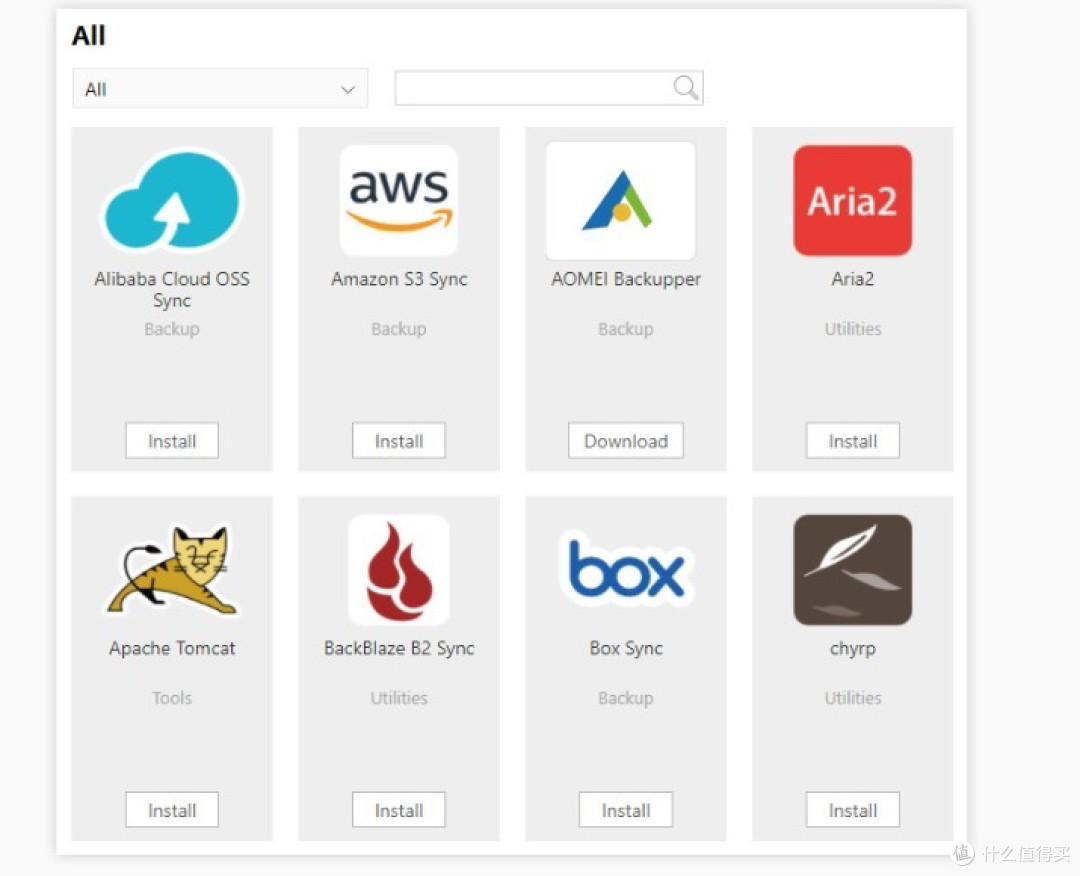

套件都比较老，作用不大

但是有docker，也算比较开放兼容了

拆机

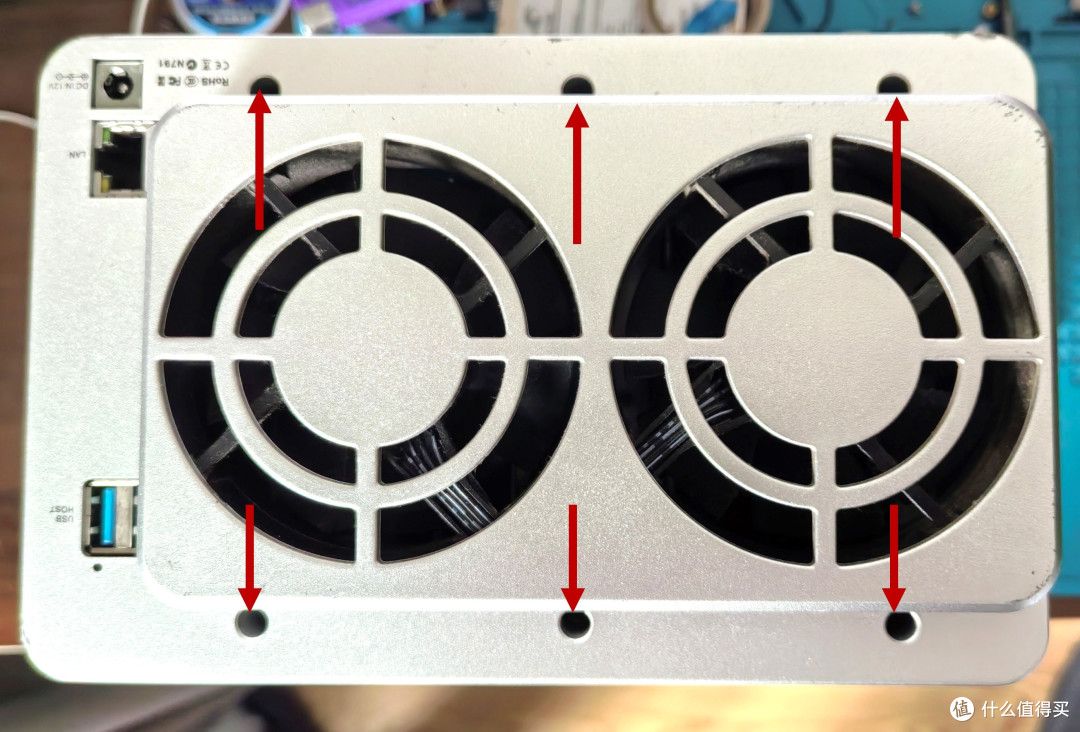

1. 拆下后盖六个螺丝，取下后盖，注意稍微取下后盖后拔掉风扇再接着取

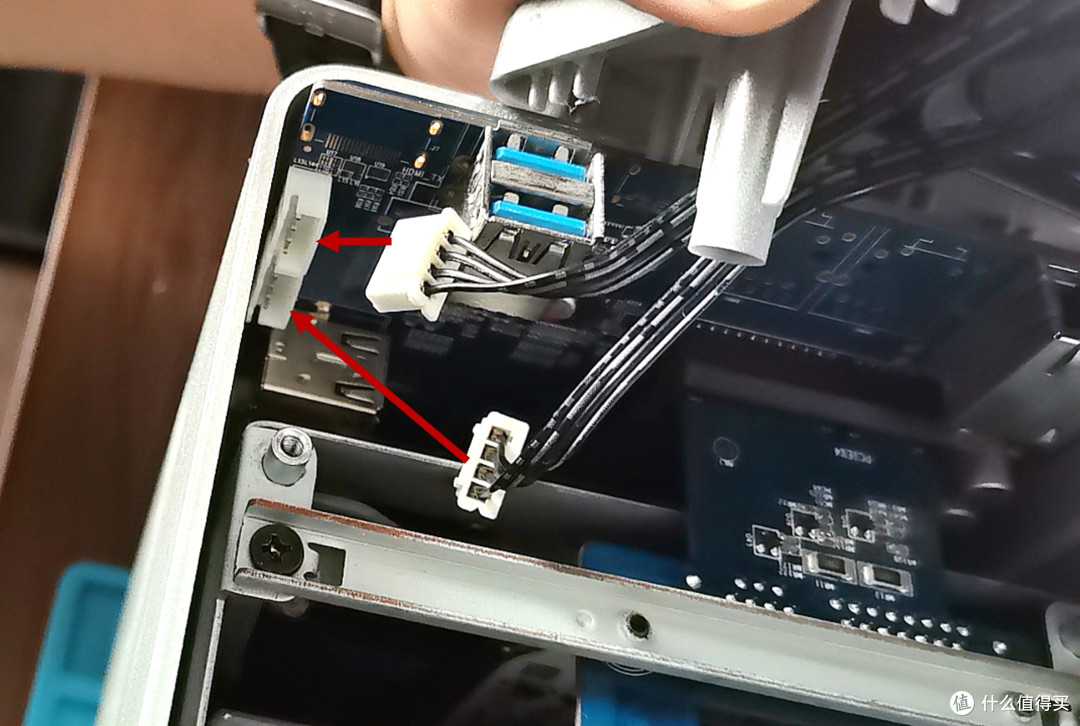

风扇插座在后置usb接口附近

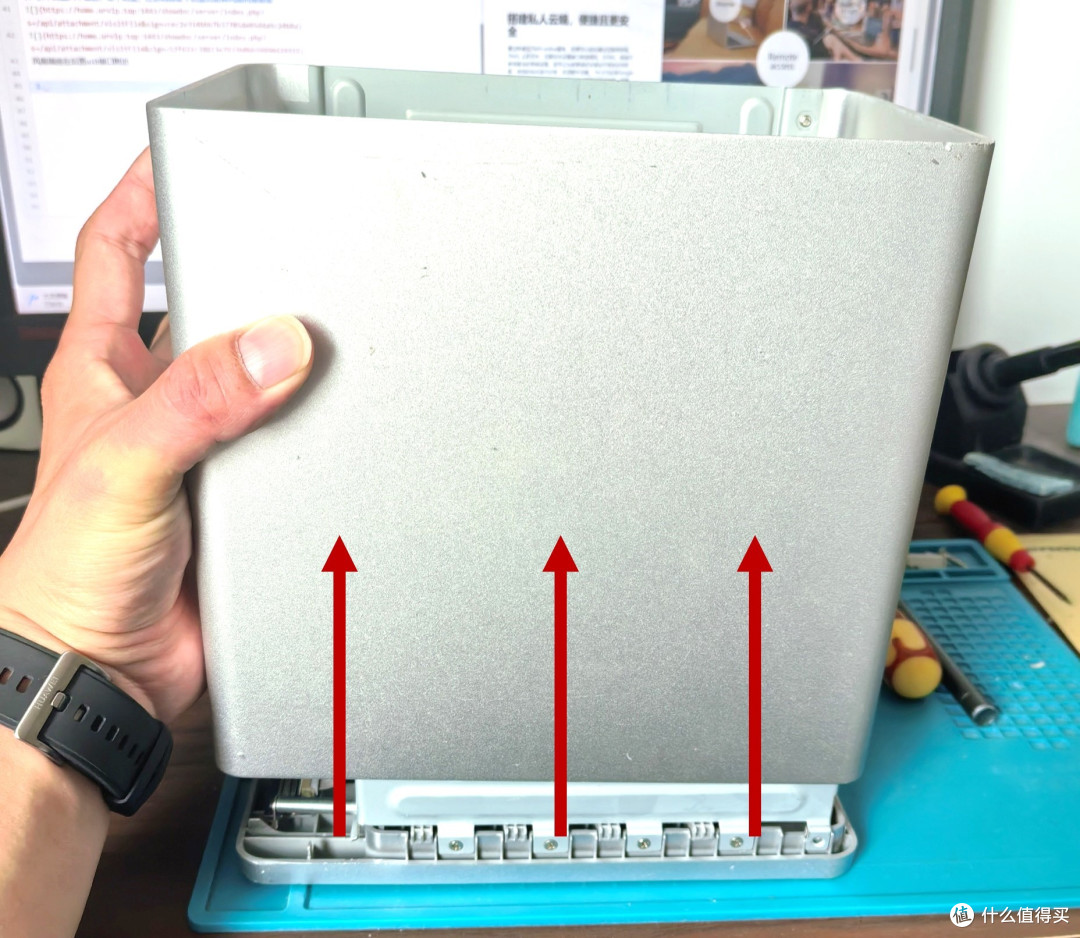

2. 抽出机箱铝合金外壳

3. 取下主板

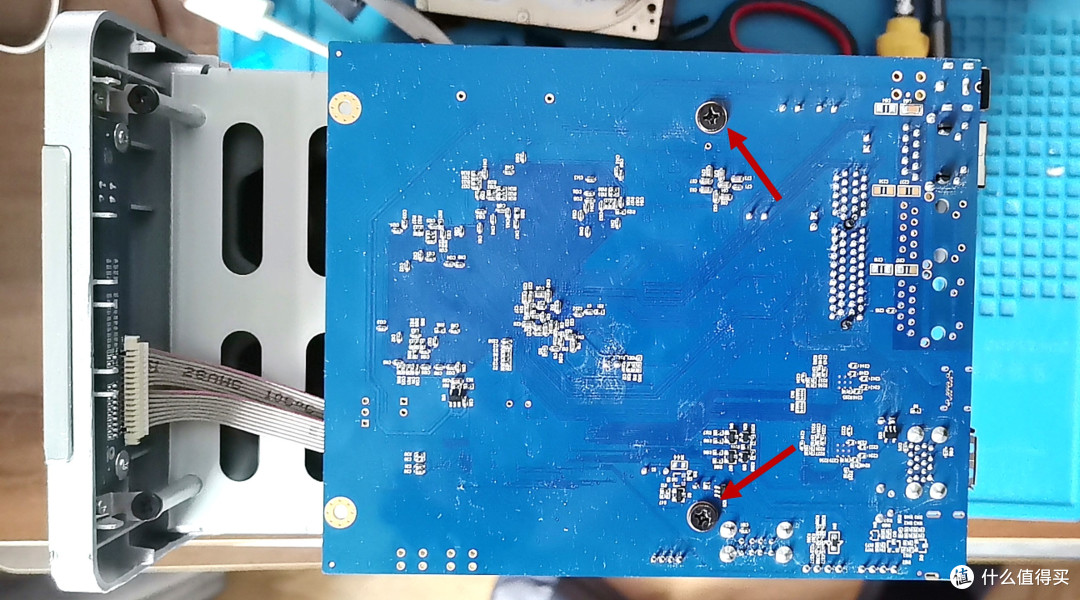

拧下螺丝

4. 主板图

改某晖DS420J

看主板图可知该设备的spi本身就是华邦W25Q128芯片，所以不用替换，直接用编程器（编程夹）读取uid，找稍息定制DS420J的固件，再用编程器写入即可

1. 编程器读取uid

按照图上使用编程器和编程夹，软件操作不再赘述，不会的参见我的文章私家云3刷机的第七部分，读取uid

2. 找稍息定制spi完整固件（16M）

3. 编程器写入，不再赘述

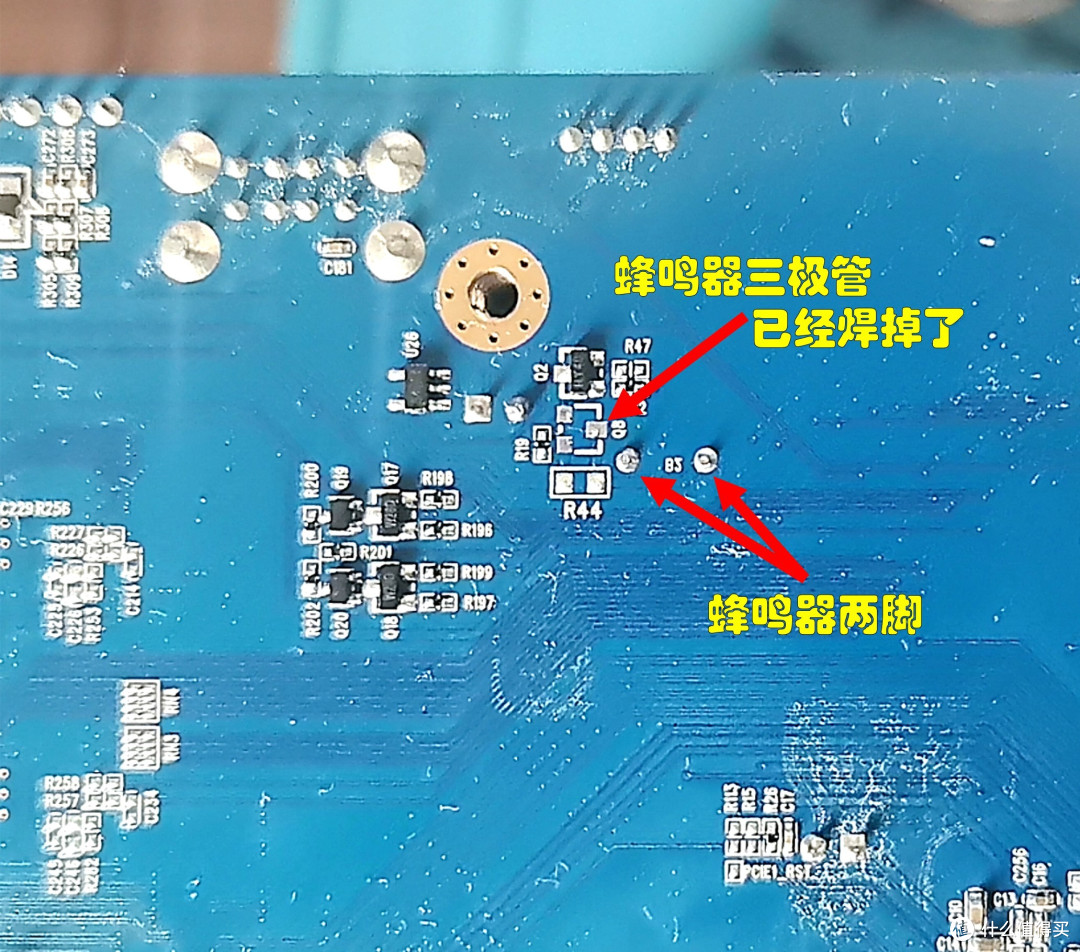

4. 去掉蜂鸣器 经反复测试研究，F4-210设备的蜂鸣器受gpio100引脚控制（低电平鸣叫），但是某晖ds420j的系统不论你在uboot或者dtb里如何初始化gpio100状态，在开机最后阶段，加载scemd模块时都会强行开启gpio100高电平（不受dtb控制，hardcode），所以每次开机后都要手动关闭（通过开机脚本可以，但是首次安装会叫不停），建议硬件去除，可以直接焊掉蜂鸣器，也可以把图上蜂鸣器边上的三极管焊掉。

5. 装上硬盘，安装某晖

经测试：

• 四个硬盘全部可以识别

• 硬盘顺序正确

• hdd1和hdd2硬盘灯正常（原生sata），三四盘位需要脚本了

• 关机后所有led灭，风扇停

• 来电自启动，系统软关机（DSM操作关机）后可以通过电源键开机
