免费专业版制图工具推荐：Docker部署Draw.io，完美替代Visio

白嫖永久专业版制图工具？Docker部署Draw.io，完美替代Visio，团队协作爽翻了

Draw.io（现正式更名为 diagrams.net）是一款免费开源、无广告、跨平台的专业图表绘制工具

主打轻量化、高安全、可私有化部署的绘图能力。工具无需强制联网、无需注册账号，支持离线编辑、多格式导入导出，可满足技术架构、业务流程、项目管理、数据分析等全场景绘图需求，广泛适用于个人办公、开发运维、企业团队协作，同时支持网页端、客户端、Docker私有化部署等多种运行方式，是目前轻量化专业绘图的主流工具之一。

官网：https://www.drawio.com

Github地址：https://github.com/jgraph/drawio

功能比较丰富，支持常用的UML、流程图、原型、网络拓扑图、组织结构图，图形和模板很丰富

在线体验Demo：https://app.diagrams.net/

1.1、功能特点

• 开源免费无限制：核心功能完全开源免费，无水印、无功能阉割、无会员付费门槛，个人与企业均可免费商用，无版权风险

• 全类型图表支持：内置海量图形库与模板，支持绘制流程图、UML类图、时序图、网络拓扑图、ER数据库模型图、组织结构图、思维导图、BPMN业务流程图等数十种图表

• 数据安全可控：默认数据本地存储，不上传云端服务器，支持Docker私有化部署

• 支持导入Visio、Gliffy、SVG、PNG等主流格式文件，可导出PNG、JPG、SVG、PDF、XML、HTML等多种格式，兼容各类办公与设计场景

• 灵活编辑特性：支持图层管理、多页面画布、自定义图形、快捷键操作、撤销回溯、批量编辑，满足精细化绘图需求

• 轻量化低消耗：程序资源占用极低，部署运行不占用大量服务器CPU、内存资源，低配服务器也可稳定运行

1.2、使用场景介绍

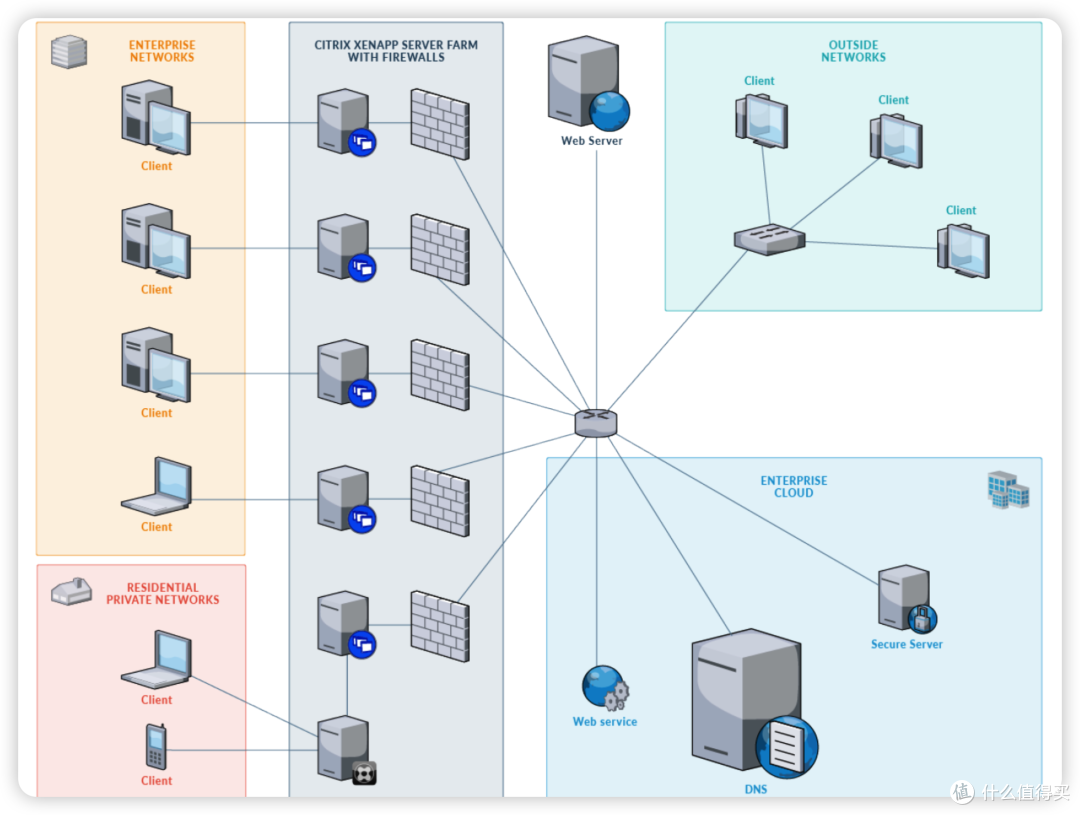

可以画哪些图：

示例

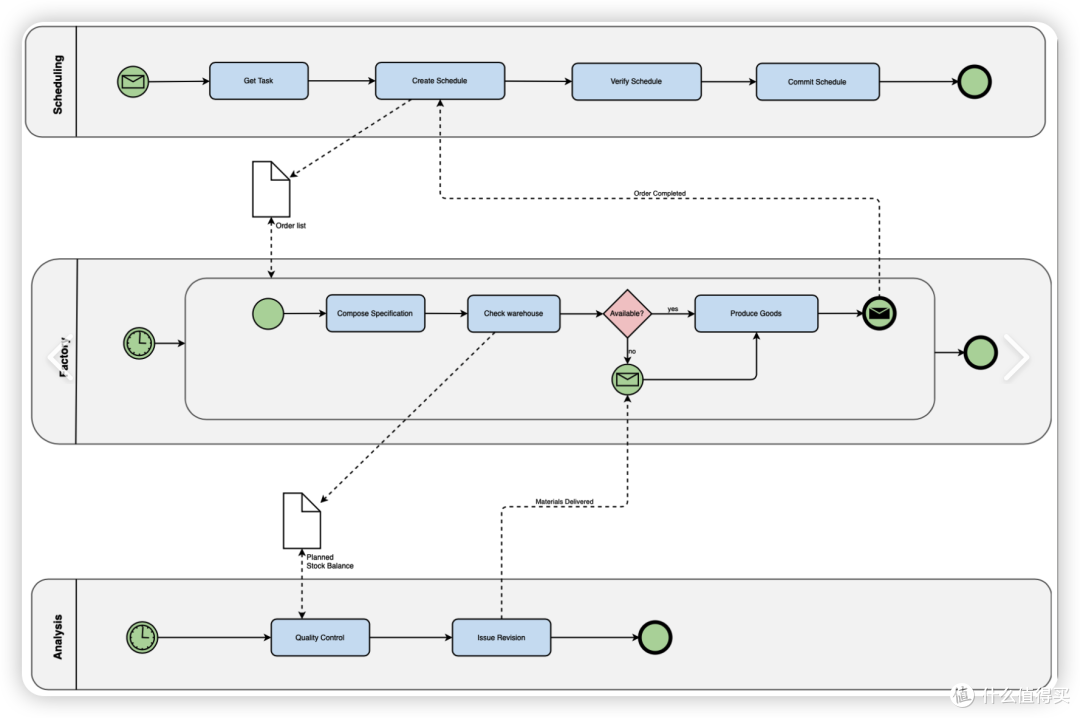

image-20260904105125118

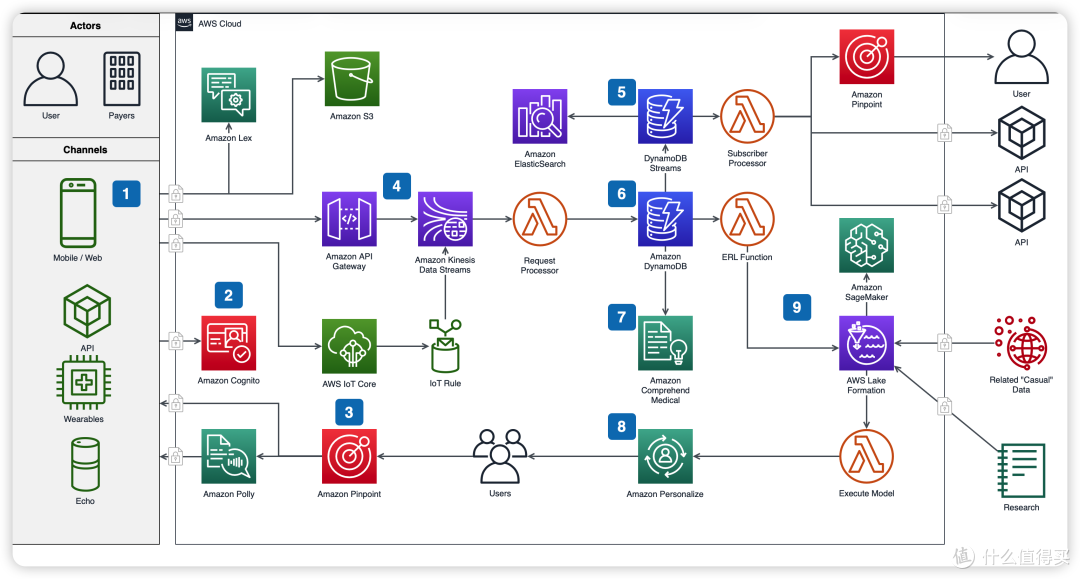

image-20260904105200739

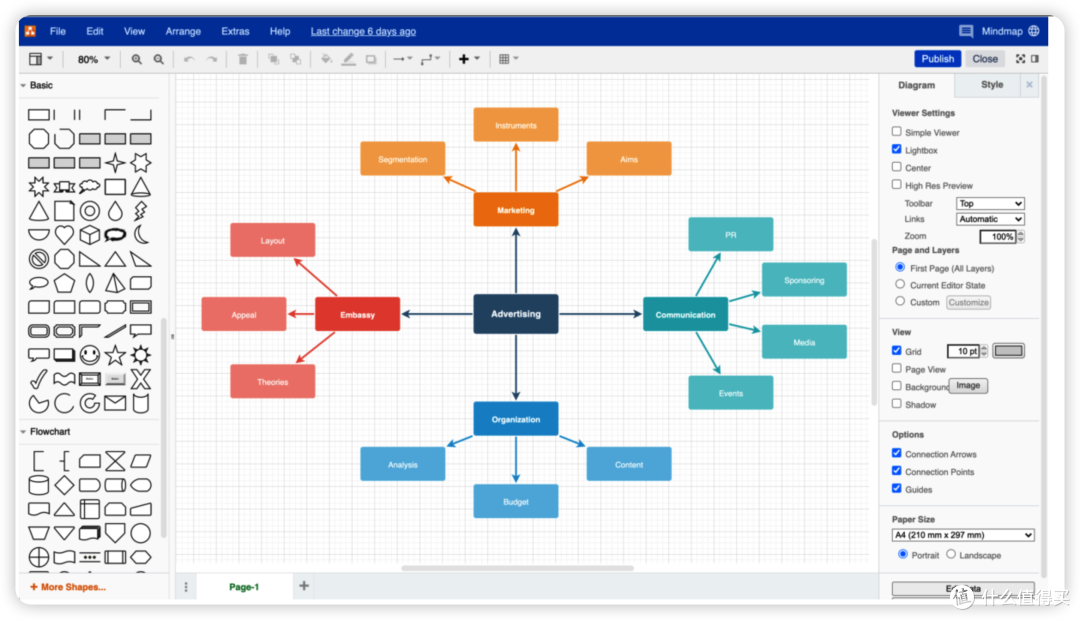

image-20260904105237352

image-20260904105322062

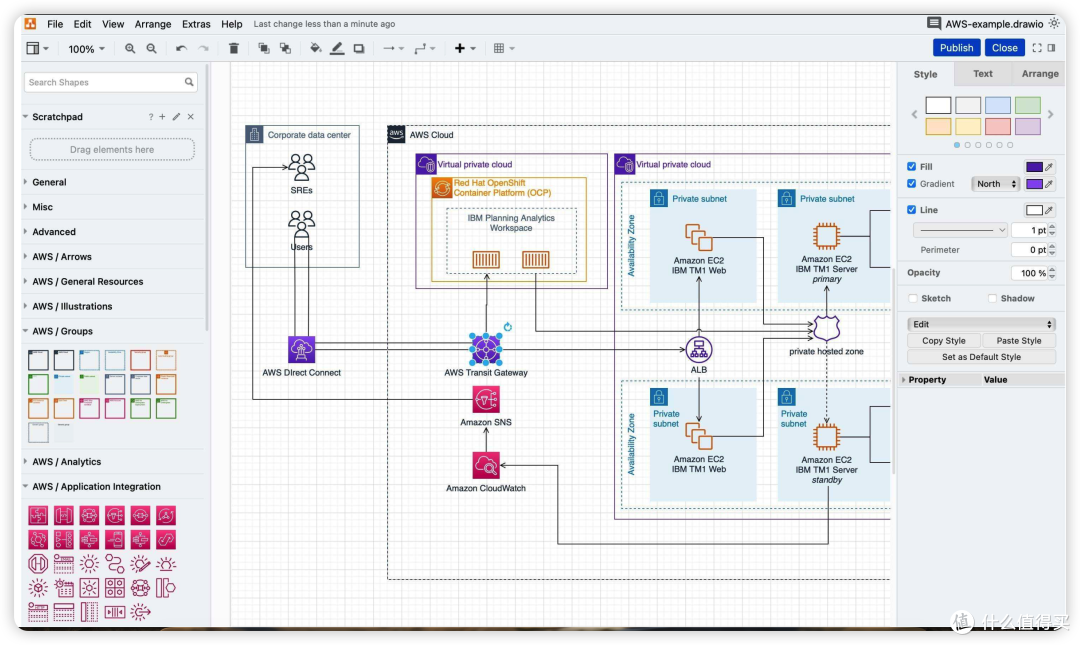

image-20260904105337464

1. 技术开发场景：软件开发人员绘制系统架构图、模块流程图、UML用例图、时序图、数据库ER图，梳理

2. 运维架构场景：运维工程师绘制服务器拓扑图、网络架构图、集群部署图、服务调用链路图，用于机房规划、运维文档编写、故障排查梳理

3. 企业办公场景：职场人员绘制业务流程图、组织架构图、项目进度泳道图、审批流程示意图，适配日常办公、汇报、制度落地等场景

4. 项目管理场景：项目经理拆解项目流程、梳理任务分工、绘制风险链路图、迭代流程图，助力项目管控与团队协作

5. 教育学习场景：学生、研究者绘制知识思维导图、实验流程图、逻辑推导图，用于学习梳理、论文配图、课程总结

1.3、和同类别产品对比

和主流绘图工具 Microsoft Visio、ProcessOn、Lucidchart对比

维度Draw.ioMicrosoft VisioProcessOnLucidchart价格成本完全免费付费订阅，企业版价格较高，个人使用成本高免费版有数量限制、功能阉割，高级功能需付费免费版额度有限，团队协作需付费升级开源属性完全开源，代码透明，可二次开发闭源商业软件，无二次开发权限闭源工具，不支持二次开发闭源工具，仅支持基础自定义配置部署方式在线网页、本地客户端、Docker私有化部署仅本地客户端安装，无私有化部署方案仅云端在线使用，无法私有化部署以云端为主，私有化部署门槛高数据安全数据本地/私有服务器存储，不上传公网，安全可控数据本地存储，无强制云端上传数据存储厂商云端，存在数据泄露风险默认云端存储，私有部署成本极高上手难度极简上手，轻量化操作，新手快速适配功能繁杂，上手难度中等，学习成本较高界面简洁，上手简单，但功能受限操作友好，高级功能学习成本较高核心适配场景技术绘图、架构设计、私有化部署、企业安全办公企业全套办公绘图、复杂商业图表制作轻量化在线协作、简易办公绘图海外团队在线协作、云端图表设计

二、安装部署

2.1、创建本地文件夹目录

创建专属目录用于存放配置文件、持久化数据，避免数据丢失

 # 创建drawio部署目录  mkdir -p /opt/drawio  # 进入部署目录  cd /opt/drawio

2.2、Docker Compose 配置

在 /opt/drawio 目录下新建 docker-compose.yml 配置文件，完整配置如下，支持持久化、端口自定义、开机自启：

 version: '3.8'  services:   drawio:     image: jgraph/drawio:latest     container_name: drawio     restart: always     ports:       - "8080:8080"     environment:       - DRAWIO_HTTPS=false       - DRAWIO_THEME=light       - MAX_UPLOAD_SIZE=100M     volumes:       - /opt/drawio/opt:/usr/local/tomcat/work     privileged: true     network_mode: bridge

参数说明：

• image：指定官方最新镜像 jgraph/drawio:latest

• container_name：自定义容器名称为 drawio，方便后续容器启停、查看日志、运维管理

• restart: always：设置容器开机自启、异常自动重启

• ports：端口映射，服务器8080端口映射容器内部8080端口

• DRAWIO_HTTPS：关闭默认HTTPS，本地内网部署无需证书，外网域名访问可开启并配置证书

• DRAWIO_THEME：默认界面主题为亮色（light），可修改为 dark 开启暗黑模式

• MAX_UPLOAD_SIZE：设置文件最大上传大小为100M，满足大体积图表、素材导入需求

• volumes：数据持久化挂载，将容器工作目录映射至服务器本地目录，删除容器不会丢失图表缓存与配置数据

• privileged：开启容器权限，保证文件读写、目录访问正常，避免权限报错

• network_mode：使用桥接网络，保证端口映射正常、内外网访问通畅

带导出和UML模块功能（完整版）

 services:   drawio:     image: jgraph/drawio:31.3.2     container_name: drawio     restart: unless-stopped     ports:       - "8080:8080"     environment:       - DRAWIO_SELF_CONTAINED=1       - EXPORT_URL=http://drawio-export:8000       - PLANTUML_URL=http://drawio-plantuml:8080       # 把下面IP替换成你路由器真实局域网IP       - DRAWIO_BASE_URL=http://192.168.1.100:8080       - DRAWIO_SERVER_URL=http://192.168.1.100:8080/     networks:       - drawionet     healthcheck:       test: ["CMD-SHELL", "curl -fs http://127.0.0.1:8080 || exit 1"]       interval: 90s       timeout: 10s       retries: 5       start_period: 40s  ​   drawio-export:     image: jgraph/export-server:latest     container_name: drawio-export     restart: unless-stopped     networks:       - drawionet     shm_size: 1g  ​   drawio-plantuml:     image: plantuml/plantuml-server:jetty-v1.2026.6     container_name: drawio-plantuml     restart: unless-stopped     networks:       - drawionet  ​  networks:   drawionet:     driver: bridge

完整版和基础版差异：

原始基础版：只跑 jgraph/drawio 主容器，完整版：drawio + export‑server + plantuml‑server 三个容器

drawio 网页本体本身是前端 JS，导出、PlantUML 渲染可以走公有云远程服务，也可以自建本地后端

drawio‑export：基于无头浏览器做 PDF / 图片导出，内存消耗大，所以配置 shm_size:1g，shm 太小会导出崩溃白页；drawio‑plantuml：专门负责解析 plantuml 语法生成框图；

怎么选

• ✅ 家用、非敏感图纸、机器有外网：直接用单容器版本，省事省资源

• ✅ 公司内网隔离、画架构 / 敏感业务图、想要数据不出本地：必须上完整版三个容器

启动命令：在配置文件目录执行以下命令后台启动服务

 docker-compose up -d

2.3、Docker 命令安装方式

适合快速测试、临时部署场景，无需编写配置文件，单行命令直接部署运行：

 docker run -d  --name drawio  --restart always  -p 8080:8080  -e DRAWIO_HTTPS=false  -e MAX_UPLOAD_SIZE=100M  -v /opt/drawio/opt:/usr/local/tomcat/work  --privileged=true  jgraph/drawio:latest

参数说明：

• -d：后台守护进程运行容器，不占用终端窗口

• --name drawio：指定容器名称，便于运维操作

• --restart always：容器异常退出、服务器重启后自动恢复服务

• -p 8080:8080：端口映射，外部通过服务器IP:8080访问服务

• -e：注入环境变量，配置HTTPS状态、上传文件大小、界面主题

• -v：数据卷挂载，实现数据持久化，防止容器重建数据丢失

• --privileged=true：赋予容器最高权限，解决文件读写权限不足问题

• jgraph/drawio:latest：拉取并运行官方最新镜像

部署验证：执行命令后，通过 docker ps 查看容器是否正常运行，浏览器访问 服务器IP:8080 即可打开Draw.io绘图界面。

三、使用教程

3.1、初始化

Draw.io 私有化部署版本无需注册、无需登录，无账号体系，开箱即用。浏览器访问 http://服务器IP:8080 直接进入主界面

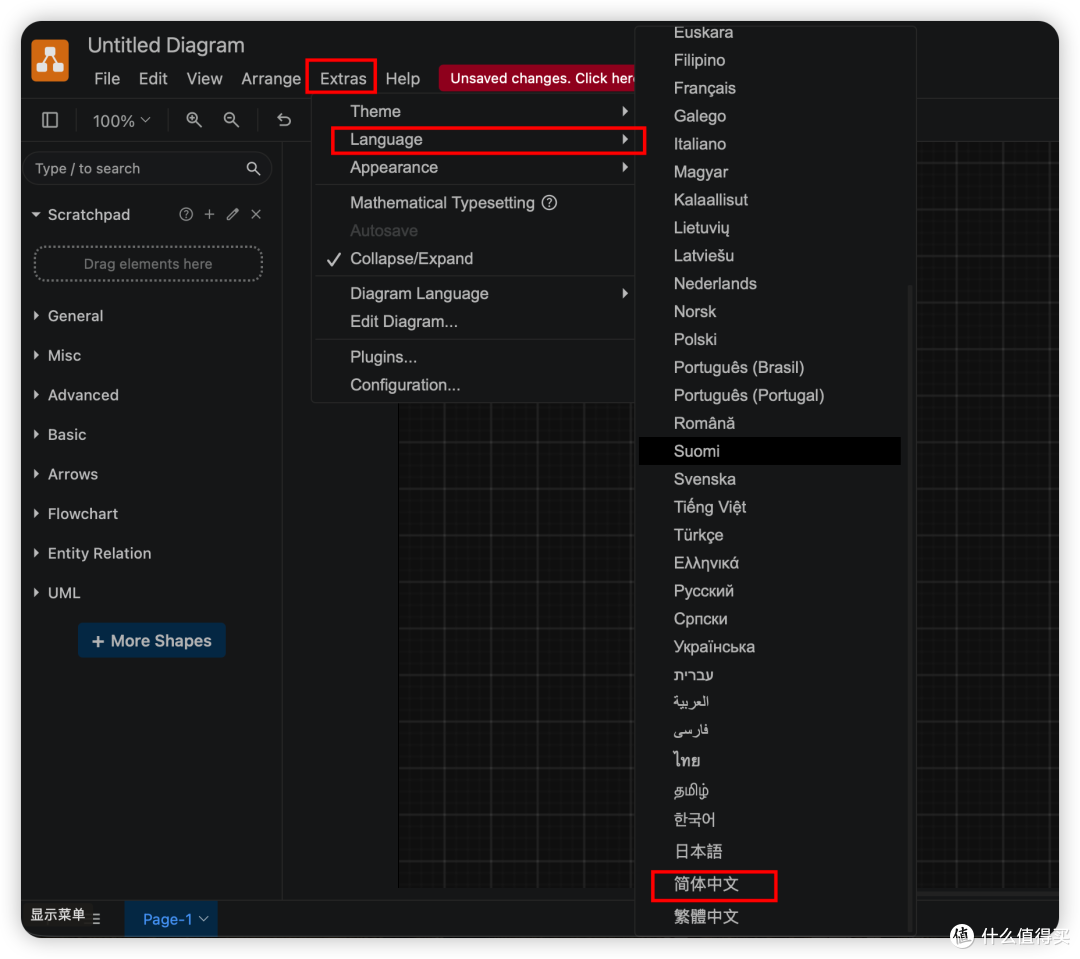

设置中文界面：

默认英文，操作步骤：

Extra->Language->简体中文

image-20260904101152786

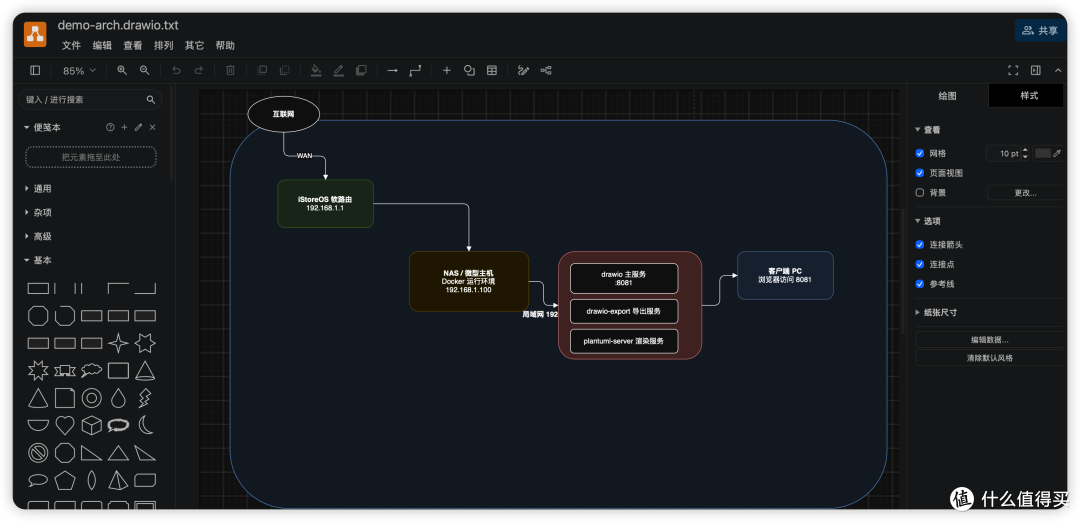

image-20260904110136362

首次进入系统会弹出模板选择窗口，内置流程图、架构图、思维导图、ER图、组织结构图等海量通用模板，可直接选择模板快速创作，或点击「空白画布」从零开始绘制。

设置不同的主题

菜单：其他-主题，进行修改界面UI

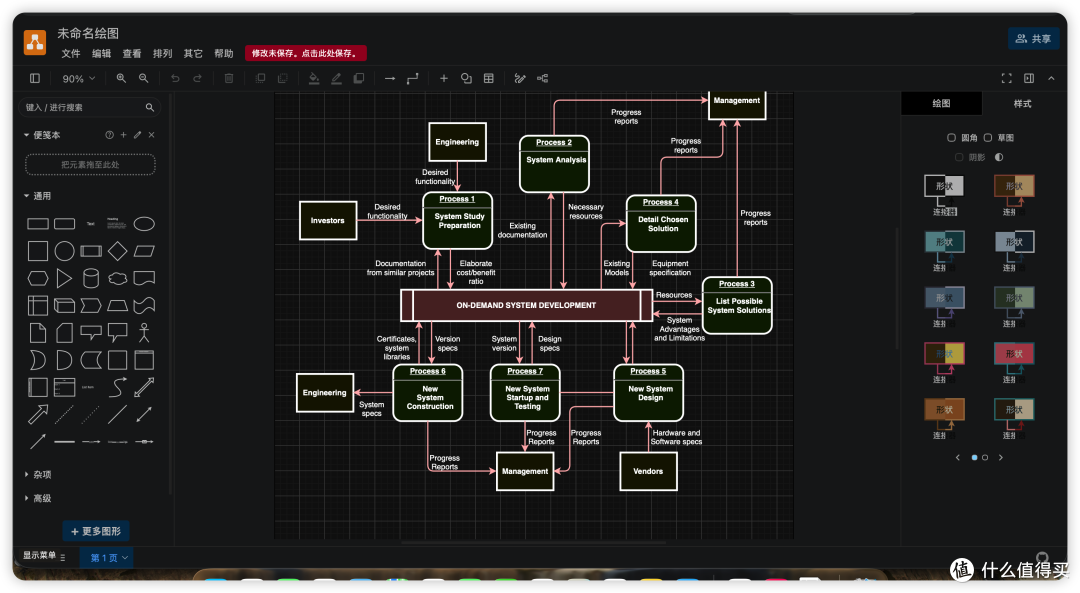

1）经典-主题

image-20260904112659999

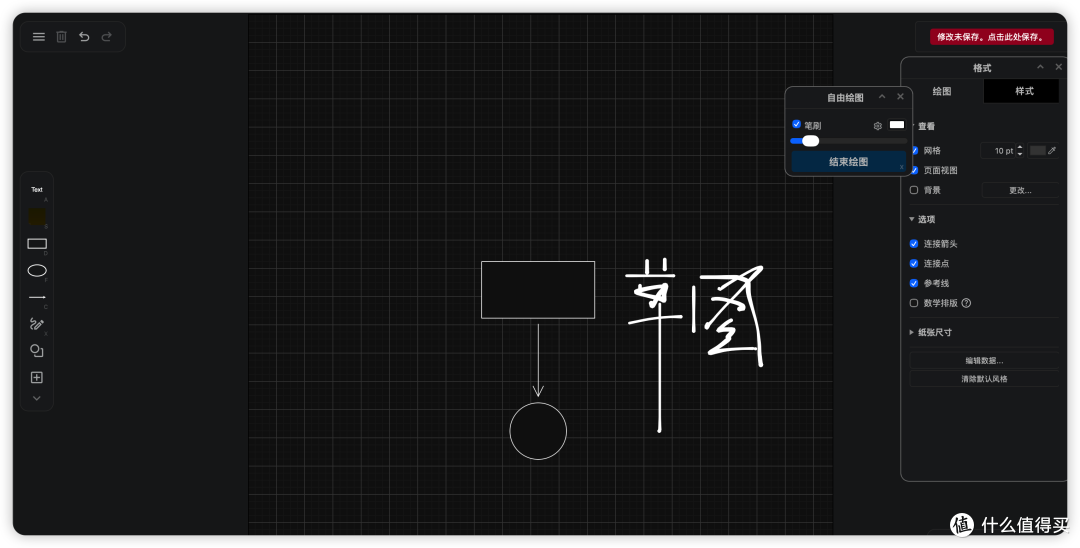

2）草图-主题

image-20260904112449878

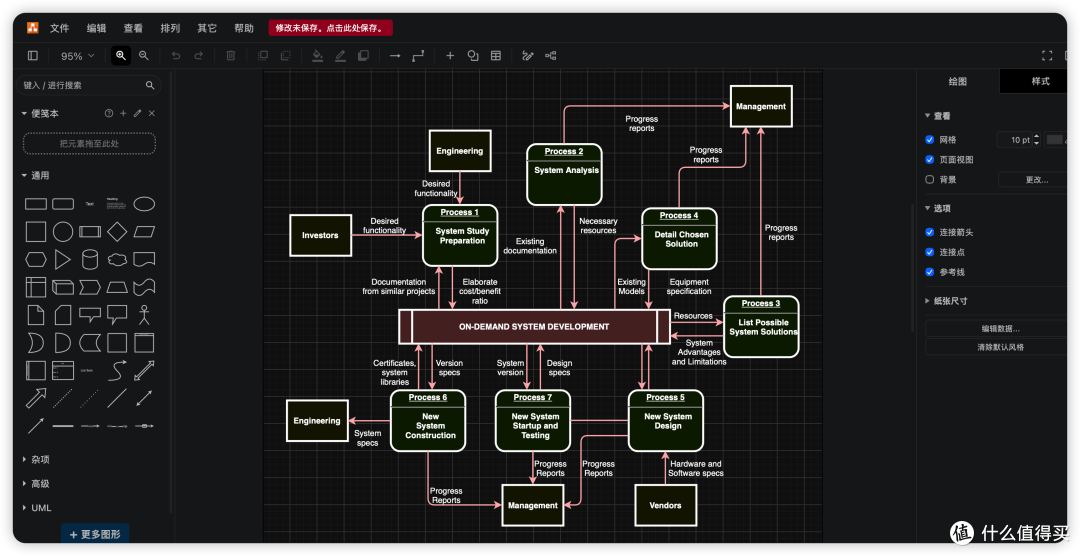

3）Atlas-主题

image-20260904112612727

3.2、基础操作教程

• 画布基础设置：

  进入主界面后，可自定义画布尺寸、背景颜色、页面方向，支持新增多页面画布，满足多图表整合绘制需求；左侧为图形组件库，可按需拖拽各类图形、线条、图标至画布。

• 图表绘制操作：

  • 通过模板新建，本地内置丰富的模板，也可以选择从URL模板创建画布

    更改样式：

  • 支持自定义图形：

    • 拖拽图形至画布后，可通过右侧边栏调整颜色、大小、边框、字体样式；鼠标悬浮图形节点，可快速拖拽生成连接线，自动适配折线、直线、曲线样式，支持一键对齐、等距分布、批量排版。

  • 打开隐藏的图形库

    更多图形-从图形库，勾选图形

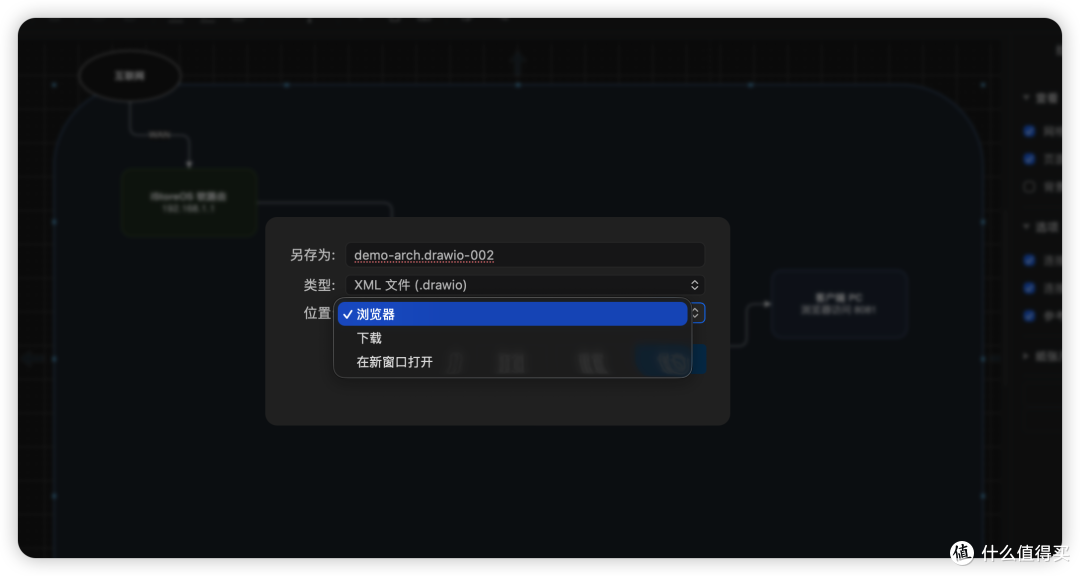

• 文件保存方式

  1. 保存到浏览器

  2. 下载到电脑本地

image-20260904110436552

• 文件导入导出：点击顶部「文件-导入」可打开Visio、SVG、PNG等格式文件；「文件-导出」可输出PNG、PDF、SVG、XML等格式，支持高清无水印导出。

3.3、进阶功能使用

• 图层管理：按下快捷键 Ctrl+Shift+L 打开图层面板，可新建、隐藏、锁定图层，分层管理图表元素，避免图形重叠混乱，适配复杂架构图绘制。

• 版本回溯：系统自动记录操作历史，支持一键撤销、重做，可回溯任意历史操作步骤，避免误操作导致内容丢失。

• 自定义图形：支持自由绘制图形、组合图形、保存自定义组件，可将常用图形保存至个人模板库，重复复用，提升绘图效率。

四、Draw.io 使用技巧

4.1、常用快捷键

1）文件 & 基础编辑

WindowsMac功能Ctrl+SCmd+S保存Ctrl+ZCmd+Z撤销Ctrl+YCmd+Shift+Z重做/恢复Ctrl+CCmd+C复制Ctrl+XCmd+X剪切Ctrl+VCmd+V粘贴Ctrl+DCmd+D直接复制（duplicate）Delete / BackspaceDelete / Backspace删除选中图形Ctrl+DeleteCmd+Delete删除图形+连带连接线

2）画布视图

WindowsMac功能Space + 鼠标拖拽Space + 鼠标拖拽平移画布（手型）Ctrl+Alt+滚轮Cmd+Option+滚轮缩放画布Ctrl+HCmd+H重置视图到原点Ctrl+Shift+HCmd+Shift+H适配窗口，全部内容显示在画布内

3）选择操作

WindowsMac功能Ctrl+ACmd+A全选所有元素Ctrl+Shift+ACmd+Shift+A取消全部选择Ctrl+ECmd+E只选中所有连接线Ctrl+ICmd+I只选中所有形状（不含连线）TabTab切换选中下一个对象Shift+TabShift+Tab切换选中上一个对象Alt+点击Option+点击点击穿透，选中下层被遮挡图形

4）组合排列

WindowsMac功能Ctrl+GCmd+G组合选中元素Ctrl+Shift+UCmd+Shift+U取消组合Ctrl+Shift+BCmd+Shift+B格式刷，复制样式Ctrl+Shift+]Cmd+Shift+]置于顶层`Ctrl+Shift+

4）移动与缩放

• 方向键：微移对象（网格步长）

• Shift+方向键：大步移动对象

• Shift+拖拽边角：缩放保持宽高比

• Ctrl+Shift+拖拽边角：以中心点缩放图形

• Ctrl+拖动图形：拖拽复制图形（鼠标拖拽克隆）

5）文本编辑

WindowsMac功能TT插入文本框F2F2编辑选中形状文字Shift+EnterShift+Enter文本框内软换行（不生成新段落）EnterEnter新段落换行EscEsc退出文本编辑模式Ctrl+BCmd+B加粗Ctrl+ICmd+I斜体Ctrl+UCmd+U下划线

6）连接线相关

WindowsMac功能LL快速切换连接线工具Alt+Shift+ROption+Shift+R清除连线多余拐点，重置连线路径Ctrl+Shift+XCmd+Shift+X切换连线样式（直线/折线）

7）面板开关

WindowsMac功能Ctrl+Shift+PCmd+Shift+P打开/关闭右侧格式面板Ctrl+Shift+LCmd+Shift+L图层面板开关Ctrl+Shift+OCmd+Shift+O大纲面板开关Ctrl+Shift+FCmd+Shift+F查找替换文本

4.2、绘图效率优化

• 模板复用：优先使用官方内置模板，无需从零绘制，针对常用场景可自定义专属模板并保存，后续直接复用，大幅提升绘图效率

• 批量统一样式：按住 Shift 多选多个图形，可统一修改颜色、字体、边框、尺寸，避免逐个调整，保证图表风格统一规整

• 自动对齐吸附：开启界面「吸附对齐」功能，拖拽图形时自动对齐网格、相邻组件，无需手动微调，让图表布局更规范

• 多页面拆分绘制：复杂架构、长流程图表可使用多页面画布，按模块拆分绘制，避免单页面内容臃肿，提升可读性与编辑效率

4.3、私有化部署

• 端口防护配置：服务器防火墙放行8080端口，仅开放内网IP访问权限，禁止公网暴露，提升服务安全性；如需公网访问，可配置Nginx反向代理并开启HTTPS证书

• 镜像固定版本：生产环境建议将 latest 镜像替换为固定稳定版本，避免自动拉取最新镜像导致服务异常

• 资源限制优化：高并发使用场景，可在Docker Compose配置中新增内存、CPU资源限制，避免容器占用过高服务器资源

4.4、兼容性与格式

• 跨工具兼容：优先使用SVG、XML格式保存文件，此类格式兼容性极强，可无缝导入Visio、ProcessOn等工具，实现跨平台文件互通

• 高清导出设置：导出PNG、JPG图片时，调高分辨率参数，关闭水印，保证图表高清无损，适配文档汇报、印刷使用场景
